卫星通信地球站

卫星移动通信系统终端地球站管理办法第一条为了规范卫星移动通信系统终端地球站的设置使用，避免和减少卫星移动通信系统之间、卫星移动通信系统与其他无线电业务系统之间的干扰，根据《中华人民共和国无线电管理条例》，制定本办法。

第二条在中华人民共和国境内设置使用卫星移动通信系统终端地球站，适用本办法。

本办法所称卫星移动通信系统终端地球站（以下简称“移动地球站”），是指使用卫星移动业务频率的卫星移动通信系统中民用的船载终端、航空器载终端、车载终端、固定终端、便携式终端和手持机。

第三条设置使用移动地球站的，应当使用中华人民共和国工业和信息化部（以下简称“工业和信息化部”）批准的卫星移动通信系统或者卫星移动业务频率，通过工业和信息化部批准的境内关口地球站进行通信，并通过国家批准的在境内经营卫星移动通信业务的服务提供者（以下简称“境内经营者”）办理入网手续。

但是，本办法另有规定的除外。

第四条设置使用卫星移动通信系统车载终端、固定终端、便携式终端和手持机（以下统称“陆地移动地球站”）的，应当按照本办法的规定向无线电管理机构申请办理无线电台注册登记手续，领取电台执照。

在具有中华人民共和国国籍的船舶或者航空器上设置使用卫星移动通信系统船载终端、航空器载终端的，应当按照《中华人民共和国无线电管理条例》的规定办理设置使用无线电台手续，领取电台执照。

第五条工业和信息化部委托省、自治区、直辖市无线电管理机构负责受理陆地移动地球站无线电台注册登记手续的申请，核发电台执照。

第六条陆地移动地球站的设置使用人可以自行办理无线电台注册登记手续，也可以委托为其办理入网手续的境内经营者代办。

第七条陆地移动地球站的设置使用人或者其代理人应当向设置使用人住所地的省、自治区、直辖市无线电管理机构申请办理无线电台注册登记手续，领取电台执照。

申请办理无线电台注册登记手续，应当提交下列材料：（一）《移动地球站注册登记申请表》（附录一）；（二）单位证明或者个人身份证明材料的原件、复印件或者扫描件；（三）已办理相关卫星移动通信系统入网手续的证明材料的原件、复印件或者扫描件。

1.【卫星通信系统概念】卫星通信是地球上多个地球站（包括陆地、水面和大气层）利用空中人造通信卫星作为中继站而进行的无线电通信。

卫星通信系统是由通信卫星、地球站和跟踪遥测及指令分系统和监控管理分系统。

通信卫星由若干个转发器、数副天线与位置和姿态控制、遥测和指令、电源分系统组成，其主要作用是转发各地球站信号。

地球站由天线、发射、接受、终端分系统及电源、监控和地面设备组成，主要作用是发射和接受用户信号。

跟踪遥测指令站是用来接收卫星发来的信标和各种数据，然后经过分析处理，再向卫星发出指令去控制卫星的位置、姿态及各部分工作状态。

监控管理分系统对在轨卫星的通信性能及参数进行业务开道前的监测和业务开通后的例行监测与控制，以便保证通信卫星的正常运行和工作2.卫星通信体制所谓通信体制，是指通信系统采用的信号传输方式和信号交换方式。

卫星通信系统的体制主要包括基带信号的类型及复用方式、中频(或射频)信号的调制方式、多址联接方式、信道分配方式等四个方面的内容。

其中复用方式和调制方式是无线通信中都要涉及到的，而多址联接和多址分配是卫星通信所特有的.3. 卫星通信地球站卫星通信系统中设置在地球上（包括大气层中）的通信终端站。

用户通过卫星通信地球站接入卫星通信线，进行相互间的通信。

主要业务为电话、电报、传真、电传、电视和数据传输。

卫星通信地球站按使用方式分为固定站、可搬运站和移动站(船载、车载、飞机载)；按通信性能分为标准站和非标准站。

在标准站中又分为A、B、C、D 4种类型。

典型的卫星通信地球站的基本组成包括：天线系统、高功率发射系统、低噪声接收系统、信道终端系统、电源系统、监控系统。

为实现用户间通信，还需有地面接口系统、信息传输系统和信息交换中心。

近年来世界各国竞相发展便于移动、便于安装的小型卫星通信地球站，发展了一种非常小口径通信终端()地球站，具有广阔的应用前景。

4.卫星通信的线路 (sorry 设计与测试未找到资料)在一个卫星通信系统中，各地球站经过通信卫星转发器可以组成多条单跳单工或双跳单工卫星通信线路。

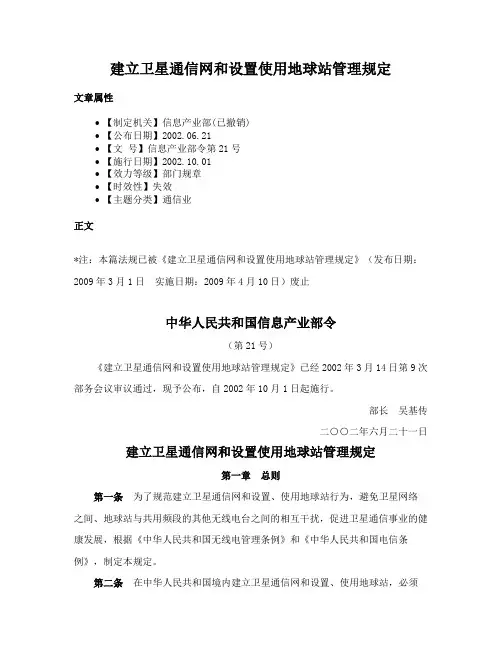

建立卫星通信网和设置使用地球站管理规定文章属性•【制定机关】信息产业部(已撤销)•【公布日期】2002.06.21•【文号】信息产业部令第21号•【施行日期】2002.10.01•【效力等级】部门规章•【时效性】失效•【主题分类】通信业正文*注：本篇法规已被《建立卫星通信网和设置使用地球站管理规定》（发布日期：2009年3月1日实施日期：2009年4月10日）废止中华人民共和国信息产业部令（第21号）《建立卫星通信网和设置使用地球站管理规定》已经2002年3月14日第9次部务会议审议通过，现予公布，自2002年10月1日起施行。

部长吴基传二○○二年六月二十一日建立卫星通信网和设置使用地球站管理规定第一章总则第一条为了规范建立卫星通信网和设置、使用地球站行为，避免卫星网络之间、地球站与共用频段的其他无线电台之间的相互干扰，促进卫星通信事业的健康发展，根据《中华人民共和国无线电管理条例》和《中华人民共和国电信条例》，制定本规定。

第二条在中华人民共和国境内建立卫星通信网和设置、使用地球站，必须遵守本规定。

本规定所称卫星通信网，是指利用卫星空间电台进行通信的若干个地球站组成的通信网；地球站是指设置在地球表面或地球大气层主要部分以内的，与空间电台通信或通过空间电台与同类电台进行通信的电台。

第三条国家对建立卫星通信网和设置、使用地球站实行审批制度。

建立卫星通信网，必须取得信息产业部批准。

设置、使用地球站必须按照本规定办理审批手续,取得信息产业部或者省、自治区、直辖市无线电管理机构颁发的无线电台执照。

未经批准，任何单位或者个人不得擅自建立卫星通信网和设置、使用地球站。

第四条建立卫星通信网除应遵守本规定外，还应当符合国家通信网建设的统筹规划，按照国家建设管理程序进行。

第二章建立卫星通信网第五条建立卫星通信网的，应当具备下列条件：（一）是具有法人资格的组织；（二）有可行性研究报告和总体技术方案；（三）有与卫星通信网建设、运营相适应的资金和专业人员；（四）有可利用的卫星转发器资源；（五）国家规定的其他条件。

卫星通信地球站标准通常由国际电信联盟（ITU）制定和管理。

ITU是一个联合国专门机构，负责制定和协调全球通信领域的国际标准和规范。

卫星通信地球站标准主要包括以下方面：
1. 频率规划：规定卫星通信地球站使用的频率范围，以避免频谱干扰和冲突。

ITU通过《无线电规则》（Radio Regulations）对卫星通信地球站的频率分配进行管理。

2. 技术规范：包括卫星通信地球站的硬件和软件技术要求，如天线、调制解调器、功率控制、误码率等。

这些规范确保地球站的性能和互操作性。

3. 安全标准：卫星通信地球站需要符合通信安全的要求，保护通信数据的机密性和完整性，防止未经授权的访问和攻击。

4. 网络接口标准：地球站需要与卫星通信网络进行接口对接，因此需要符合相应的接口标准，以确保系统的兼容性和互连性。

除了ITU的标准外，还有其他行业组织和标准制定机构，如
国际电信联盟卫星通信工作组（ITU-R SG4）和国际电信卫星组织（ITSO），也参与制定卫星通信地球站标准。

需要注意的是，具体的卫星通信地球站标准可能因国家、地区、频段和特定应用的不同而有所差异。

因此，在实际应用中，还需要遵守所在地区或国家的相关法规和规定，并与相关的卫星通信运营商或供应商进行合作和遵守他们的要求。

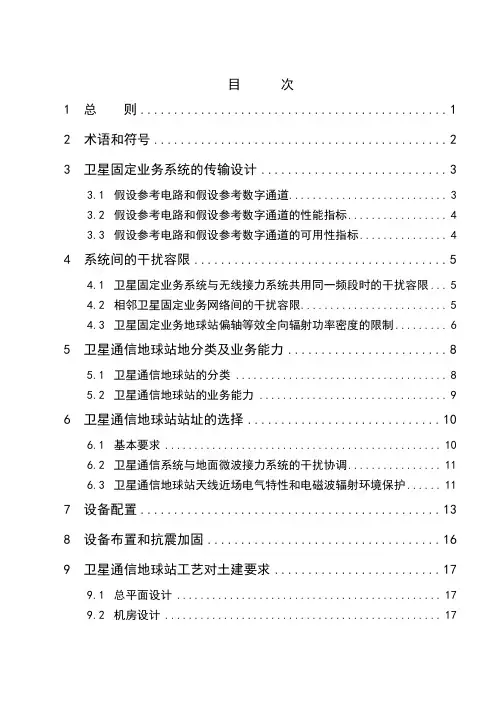

目次1 总则 (1)2 术语和符号 (2)3 卫星固定业务系统的传输设计 (3)3.1假设参考电路和假设参考数字通道 (3)3.2假设参考电路和假设参考数字通道的性能指标 (4)3.3假设参考电路和假设参考数字通道的可用性指标 (4)4 系统间的干扰容限 (5)4.1卫星固定业务系统与无线接力系统共用同一频段时的干扰容限 (5)4.2相邻卫星固定业务网络间的干扰容限 (5)4.3卫星固定业务地球站偏轴等效全向辐射功率密度的限制 (6)5 卫星通信地球站地分类及业务能力 (8)5.1卫星通信地球站的分类 (8)5.2卫星通信地球站的业务能力 (9)6 卫星通信地球站站址的选择 (10)6.1基本要求 (10)6.2卫星通信系统与地面微波接力系统的干扰协调 (11)6.3卫星通信地球站天线近场电气特性和电磁波辐射环境保护 (11)7 设备配置 (13)8 设备布置和抗震加固 (16)9 卫星通信地球站工艺对土建要求 (17)9.1总平面设计 (17)9.2机房设计 (17)9.3天线基础 (21)9.4接地和防雷 (22)10 供电 (23)10.1供电的基本要求 (23)10.2交流不间断（UPS）电源系统 (23)附录A 本规范用词说明 (24)附录B 参考文件及资料 (25)条文说明 (27)1 总则 (29)3 卫星固定业务系统的传输设计 (29)5 卫星通信地球站的分类及业务能力 (29)6 卫星通信地球站站址的选择 (30)7 设备配置 (31)9 卫星通信地球站工艺对土建要求 (33)10 供电 (34)1 总则1.0.1为在国内卫星通信地球站工程设计中贯彻国家有关技术经济政策，合理利用资源，节约用地，执行国家城市建设、环境保护等相关规定，加速实现通信现代化和确保通信质量，制定了本规范。

1.0.2本规范适用于卫星固定业务国内卫星通信C频段（6/4GHz）和Ku频段（14/11～12GHz）新建地球站的工程设计，不适用于小型卫星通信地球站（VSAT站）的工程设计。

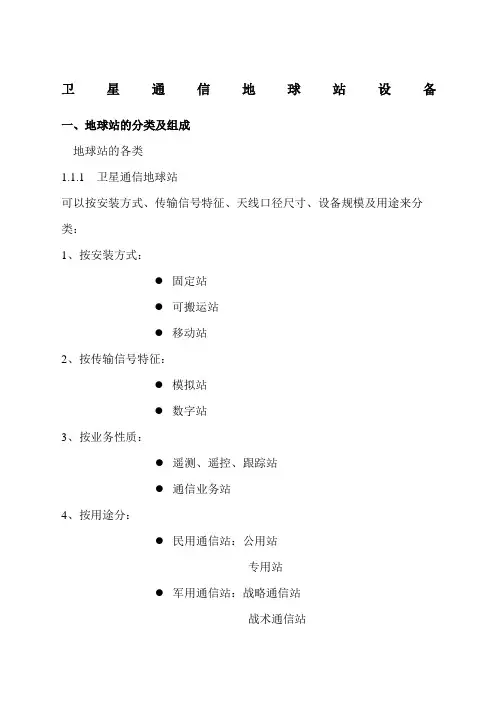

卫星通信地球站设备一、地球站的分类及组成地球站的各类1.1.1卫星通信地球站可以按安装方式、传输信号特征、天线口径尺寸、设备规模及用途来分类：1、按安装方式：●固定站●可搬运站●移动站2、按传输信号特征：●模拟站●数字站3、按业务性质：●遥测、遥控、跟踪站●通信业务站4、按用途分：●民用通信站：公用站专用站●军用通信站：战略通信站战术通信站●卫星广播业务●气象卫星●航空、航海、导航●科学实验另外还可以按工作频段、通信卫星类型、多址方式、天线口径等分类。

目前国际上，通常地球站天线口径尺寸及G/T值的大小将地球站分为A、B、C、D、E、F、G、Z等各种类型见下表1：表1：各类地球站的天线尺寸及性能指标●其中A、B、C型站称为标准站，用于国际通信；E和F又分为E－1、E－2、E－3和F－1、F－2、F－3等类型，主要用于国内通信。

其中E－2、E－3和F－2、F－3又称为中型站。

E－1、F－1称为小型站。

1.1.2VSAT地球站的分类1、按安装方式――固定、可搬、车载、机载、船载、背负式、手提式等站。

2、按网络结构――星状、网状、星状网状混合结构。

3、按收发方式――单收站、单发站、双向站。

4、按业务性质――固定业务和移动业务。

5、按支持的主要业务类型分――话音VSAT站、数据VSAT站、综合VSAT站。

其它的还有按工作频段分（L波段、C波段、Ku波段等）、多址方式（FDMA、TDMA、CDMA、SDMA等）。

地球站的组成一般的卫星通信地球站，尽管对于不同的通信体制，地球站的组成不尽相同。

但其基本组成一般包括：天线分系统、发射分系统、接收分系统、信道终端设备、遥测跟踪、监控分系统、伺服跟踪分系统和电源分系统。

1.2.1VSAT地球站设备组成VSAT卫星通信网由卫星转发器、主站（中心站）和远端小站三部分组成。

1）主站的设备组成：见图1：主站设备连接方框图。

●这是我们为中国机械进出口总公司海外VSAT卫星通信系统所做的技术方案的主站设备构成。
