CAD2012绘图简易入门教程

5.1.4 单行文字
单行文字，顾名思义就是一行文字，每行
文字都是独立的对象。在AutoCAD中， 执行Text（单行文字）或Dtext（单行文 字）命令可以创建单行文字。
5.1.5 多行文字
采用单行文字输入方法虽然也可以输入多
行文字，但是每行文字都是独立的对象， 无法进行整体编辑和修改。因此， AutoCAD为用户提供了多行文字输入功 能，使用Mtext（多行文字）命令可以创 建多行文字。
能，通过该功能可以控制标注的外观，比 如箭头样式、文字位置和尺寸公差等。用 户可以创建标注样式，以快速指定标注的 格式，并确保标注符合行业或项目标准。 使用Dimstyle（标注样式）命令可以创建 或修改尺寸标注样式。
5.3.4 线性
线性标注主要用来标注水平、垂直以及旋
转的长度尺寸，执行Dimlinear（线性） 命令可以标注线性尺寸。
5.3.8 弧长
弧长标注用于测量圆弧的长度，在标注文
本的前面将显示圆弧符号 。
5.3.9 半径
Dimradius（半径）命令用于测量指定圆
或圆弧的半径，在半径标注的文本前面将 显示半径符号 。
5.3.10 直径
Dimdiameter（直径）命令用于测量指定
圆或圆弧的直径，在直径标注的文本前面 将显示直径符号 。
5.3.13 角度
角度标注是指mangular（角度）命令可以 创建角度标注。
5.3.14 快速标注
使用快速标注功能可以快速创建或编辑一
系列标注，包括创建线型、连续、基线、 坐标、半径、直径等标注类型
5.3.15 圆心标记
圆心标记用于为圆或圆弧的圆心创建一个
5.1 文字与表格
课堂案例——绘制PPR管外径与公称直径对照表

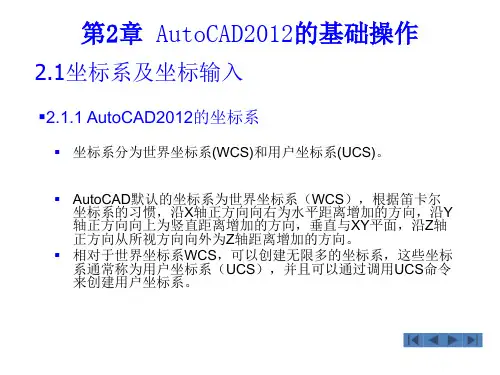

第2章 AutoCAD2012的基础操作
2.1坐标系及坐标输入
2.1.1 AutoCAD2012的坐标系
坐标系分为世界坐标系(WCS)和用户坐标系(UCS)。 AutoCAD默认的坐标系为世界坐标系（WCS），根据笛卡尔 坐标系的习惯，沿X轴正方向向右为水平距离增加的方向，沿Y 轴正方向向上为竖直距离增加的方向，垂直与XY平面，沿Z轴 正方向从所视方向向外为Z轴距离增加的方向。 相对于世界坐标系WCS，可以创建无限多的坐标系，这些坐标 系通常称为用户坐标系（UCS），并且可以通过调用UCS命令 来创建用户坐标系。
2.3.4 极轴追踪与对象捕捉追踪
• 极轴追踪非常有用的绘图辅助工具，是按事先 给定的角度增量来追踪特征点。 • 而对象捕捉追踪则按与对象的某种特定关系来 追踪。 • 如果事先知道要追踪的方向，则使用极轴追踪； • 如果事先不知道具体的追踪方向，但知道与其 他对象的某种关系，则使用对象捕捉追踪。
2.1.2 坐标的输入
绝对直角坐标：以坐标原点(0,0,0)为基点来定位所有点的位置。用 户可通过输入(X,Y,Z) 坐标值来定位一个点在坐标系中的位置，各坐 标值之间用逗号隔开。 相对直角坐标：以某点作为参考点来定位点的相对位置。用户可通 过输入点的坐标增量来定位它在坐标系中的位置，其输入格式为 （＠△X,△Y,△Z）。 绝对极坐标：以原点为极点，输入一个长度距离，后跟一个“＜” 符号，再加一个角度值。例如:10＜30，表示该点离极点的距离为10 个长度单位，该点和极点的连线与X轴正向夹角为30°,且规定X轴的 正向为0°，Y轴的正向为90°；逆时针角度为正，顺时针角度为负。 相对极坐标：以上一操作点为参考点来定位点的相对位置。例如:＠ 10＜30,表示相对上一操作点距离10个单位，点和极点的连线与X轴 正向夹角为30°的点的位置。

联（可选）。
（二）图案
显示选择的 ANSI、ISO 和其他行业标准填充图案。
选择“实体”可创建实体填充。 也可以选择用户自定义图案。
（三）特性
显示选择的 ANSI、ISO 和其他行业标准填充图案。
选择“实体”可创建实体填充。 也可以选择用户自定义图案。
填充图案的颜色 填充图案的背景颜色 填充图案的比例
，尤其是同一张图用两种以上不同比例出图时可以方便地 修改。
9.2 “图案填充”选项卡
1、类型 （1）预定义：指定一个系统预定义的 图案 （2）用户定义：使用当前线型创建直线填充图案， 可控制直线的角度和间距。 （3）自定义：指定自定义 图案文件中的一个图 案，这个自定义 图案文件应已添加到
AutoCAD 的支持文件搜索路径。
未连接端点处，以标识图案填充边界中的间隙。这些 圆是临时的，可通过 REDRAW 或 REGEN 来删除。
2、选择：选择需要填充的对象，对象可以不封闭。
3、删除：从边界定义中删除之前添加的任何对象。
4、添加：向边界定义中添加对象。
5、重新创建边界：围绕选定的图案填充或填充对
象创建多段线或面域，并使其与图案填充对象相关
9.3 创建填充图案
在图案文件（* . Pat）中，按照填充图案定义格
式可以定义满足需要的新填充图案。 一、图案文件
一种文本文件，系统有两个图案库文件： Acad2012 / Support / acad . pat （英制） Acad2012/ Support / acadiso.pat（公制） 图案库文件可定义多个图案，而用户自定义
Y增 量
X增
量
角度
起点
7、填充图案文件的最后一行必须是空行 8、填充图案定义可以放在系统默认图案库文件和 自定义图案文件中，但只能将一个填充图案的 定义放在自己建立的图案文件中，并且文件名 和图案名必须保持一致。 9、图案文件必须放在支持路径下

执行结果：AutoCAD绘制出由 指定三点确定的圆弧。
3.3.4 绘制椭圆和椭圆弧
单击“绘图”工具栏上的 令，AutoCAD提示： (椭圆)按钮，即执行ELLIPSE命
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:
其中，“指定椭圆的轴端点”选项用于根据一轴上的两个端 点位置等绘制椭圆。“中心点”选项用于根据指定的椭圆中 心点等绘制椭圆。“圆弧”选项用于绘制椭圆弧。
(2) 位移 根据位移量复制对象。执行该选项，AutoCAD提示：
指定位移:
如果在此提示下输入坐标值(直角坐标或极坐标)，AutoCAD 将所选择对象按与各坐标值对应的坐标分量作为位移量复制 对象。 (3) 模式(O) 确定复制模式。执行该选项，AutoCAD提示：
输入复制模式选项 [单个(S)/多个(M)] <多个>:
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
此时可通过指定另一角点绘制矩形，通过“面积”选项根据 面积绘制矩形，通过“尺寸”选项根据矩形的长和宽绘制矩 形，通过“旋转”选项表示绘制按指定角度放置的矩形。 执行RECTANG命令时，“倒角”选项表示绘制在各角点处 有倒角的矩形。“标高”选项用于确定矩形的绘图高度，即 绘图面与XY面之间的距离。“圆角”选项确定矩形角点处 的圆角半径，使所绘制矩形在各角点处按此半径绘制出圆角 。“厚度”选项确定矩形的绘图厚度，使所绘制矩形具有一 定的厚度。“宽度”选项确定矩形的线宽。
输入选项 [内接于圆(I)/外切于圆(C)]:
其中，“内接于圆”选项表示所绘制多边形将内接于假想的 圆。” “外切于圆”选项表示所绘制多边形将外切于假想 的圆。 (2) 边 根据多边形某一条边的两个端点绘制多边形。

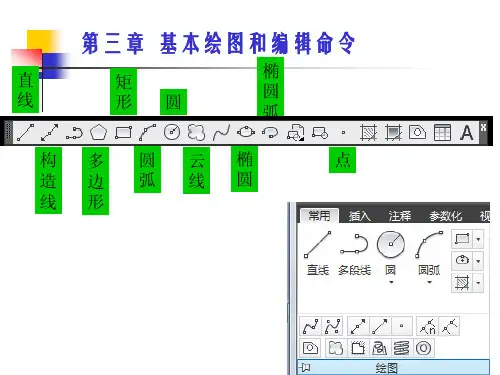

3.3 绘制曲线

式
3.14 重画、重新生成
一、重画 Redraw 刷新屏幕显示，如删除标记点 二、重新生成 Regen（re） 重新计算所有对象的数据，并重新生成整个图形。 如：观看修改“ Fill ”值后填充显示；屏幕显示区 域改变后修正圆弧的圆滑度。
3.15 复制 Copy（c）
单个或多个地复制选择对象 1、两点确定位移：选择对象，指定基点，指定位 移的第二点 2、直接输入位移值：选择对象，以x，y格式输入 相对位移值或指定基点以其坐标值为相对位移 值，回车结束命令
一、椭圆 （1）一个轴的两端点，另一轴的半轴长度 （2）圆心，两个轴的半轴长度 （3）一个轴的两端点，绕此轴的旋转角度
二、椭圆弧
首先按椭圆画法绘出椭圆，然后： （1）起始角，终止角 （2）起始角，夹角 说明：1、椭圆弧的起、止点可由鼠标点取
2、起始角的计算以定义长轴的第一点为起点，按
逆时针方向测量；如定义轴为短轴，则以短轴的
时，该方式为缺省状态 17、单独Single：只选择一个对象就结束对象选择
18、对象选择的选项设置
3.13 取消、删除
一、取消 Undo、U 依次取消上一个命令的操作 二、重做 Redo 恢复刚取消的操作。 三、删除 1、删除命令 Erase（e）
2、Delete 键：必须要设置“先选择后执行”的模
3.8 圆弧 Arc（a）
ARC 有 7 种画弧方法，11 种输入次序
第二点 起 点 圆 心 终 点 (1) 端 点 (2) 角 度 (3) 弦 长 (4) 中 心 点 (5) 半 径 (6) 角 度 (7) 方 向 (8) 端 点 (9) 角 度 (10) 弦 长 (11)
ARC
端
点
圆心 点
起
方式E，第一端点、 第二端点。

第1章 AutoCAD2012概述

AutoCAD是由美国Autodesk公司推出的计算
机辅助设计软件，应用范围遍布机械、建筑、
航天、轻工、军事、电子、服装、模具等设计
领域。

AutoCAD彻底改变了传统的手工绘图模式，
把工程设计人员从繁重的手工绘图中解放了出
来，从而极大地提高了设计效率和工作质量。
用“圆弧”命令从A点绘 制90度弧线。
▪1.3.4 打开图形文件
▪ 如在“选择文件”对话框中，单击“打开”旁边的箭头， 然后选择“局部打开”或“以只读方式局部打开”，将 显示“局部打开”对话框，显示可用的图形视图和图层， 以指定向选定图形中加载哪些几何图形。
▪ 设置了密码的文件，在打开文件时系统将弹出一个对话框， 要求用户输入正确的密码，否则将无法打开文件，这对于 需要保密的图纸非常重要。
2.菜单方式 通过单击“应用程序菜单” | “退出AutoCAD”，或单
击菜单栏上 的“文件”|“退出”，退出AutoCAD程序。 3.命令输入方式
• 在命令行输入Quit，退出AutoCAD程序。
1.2 AutoCAD2012的用户界面

AutoCAD支持多文档环境，可同时打开多个图形文件。
掌握AutoCAD2012的绘图操作界面的使用方法，才能熟练地运用
AutoCAD2012提供了使用帮助的完整信息。 命令调用可通过：标题栏右侧信息中心的帮助按钮、“帮助”
菜单|帮助、或在命令行输入HELP。 另外，按 F1 键也可获得AutoCAD2012的帮助。
提供了2个选项卡查找信息，包括“浏览”和“搜索”选项 卡。
思考与练习
AutoCAD2012用户界面由哪几部分组成？ AutoCAD2012中响应和结束命令的方式有哪些？ 如何新建、保存、关闭或打开AutoCAD图形文件？ 在AutoCAD2012中怎样使用帮助？

课堂案例——绘制电阻加热器的示意图
使用Move（移动）命令移动图形。
4.3.6 旋转
旋转就是将选定的图形围绕一个指定 的基点改变其角度，正的角度按逆时针方 向旋转，负的角度按顺时针方向旋转。
4.3.7 缩放
缩放是将选定的图形在x和y轴方向 上按相同的比例系数放大或缩小，比例系 数不能取负值。

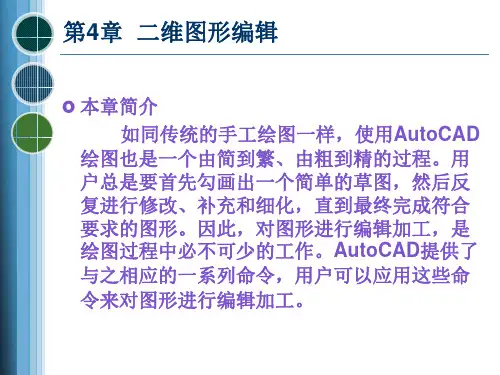

第4章 二维图形编辑
本章简介 如同传统的手工绘图一样，使用AutoCAD
绘图也是一个由简到繁、由粗到精的过程。用 户总是要首先勾画出一个简单的草图，然后反 复进行修改、补充和细化，直到最终完成符合 要求的图形。因此，对图形进行编辑加工，是 绘图过程中必不可少的工作。AutoCAD提供了 与之相应的一系列命令，用户可以应用这些命 令来对图形进行编辑加工。
1.设置拾取框的大小
2.设置夹点
3.设置选择模式
4.2 图形显示控制
本节内容
重画 重生成 绘图次序 课堂案例——调整图形的绘图次序
4.2.1 重画
经常使用AutoCAD的用户应该清楚， 当对一个图形进行了较长时间的编辑之后， 可能会在屏幕上留下一些残迹。要清除这 些残迹，就需要使用Redrawall（重画） 和Redraw（重画）命令。
课堂案例——绘制法兰盘上的螺孔 移动 课堂案例——绘制电阻加热器的示意图 旋转 缩放 拉伸 修剪
4.3 基础编辑技法
本节内容
课堂案例——绘制浴缸图例 延伸 打断 课堂案例——绘制立式小便器图例 打断于点 合并 倒角 课堂案例——绘制圆柱销图例 圆角 课堂案例——绘制平键平面图 光顺曲线 分解 拉长 课堂练习——绘制安全阀 课堂练习——绘制双人床图例 课堂练习——绘制棘轮
通过“特性”工具栏可以快速设置图 形的颜色、线型和线宽属性。

绘制基本图形
掌握AutoCAD2012绘制基本图形的技巧，包括直线、圆形、矩形等，让你的绘 图更加精确。
测量和编辑对象
学习如何测量和编辑已绘制的对象，包括移动、旋转、缩放等操作，提高图纸的精细度。
图层管理
了解AutoCAD2012中的图层概念，并学会如何管理图层，使你的图纸更加清晰易读。
文字和注释
常见问题和解决方法
了解AutoCAD2012中常见问题的解决方法，帮助你更好地应对各种设计挑战。
视口和视图控制
了解如何使用视口和视图控制功能，实现多视图布局和查看不同角度的图纸。
三维建模基础
学习oCAD2012中的三维建模基础知识，探索设计更加立体和具有层次感的 图纸。
渲染和动画制作
了解如何使用AutoCAD2012进行渲染和动画制作，为你的设计增加逼真度和生 动性。
自定义图形和命令
学会自定义图形和命令，根据个人需求扩展并提升AutoCAD2012的功能。
CAD标准和应用
了解CAD标准和应用的重要性，并学习如何运用CAD标准进行设计和交流。
管理和分享图形文件
掌握如何管理和分享AutoCAD2012中的图形文件，确保项目的安全和流程的顺利进行。
网络化和协作设计
了解网络化和协作设计的优势，并学会利用AutoCAD2012进行团队作业和远程协作。
《AutoCAD2012教程》 PPT课件
这份PPT课件将带你深入学习AutoCAD2012的各个方面。从界面和命令行介绍 到三维建模基础，让你轻松掌握AutoCAD的使用技巧。
界面和命令行介绍
学习如何利用AutoCAD2012的界面，并熟悉常用的命令行操作，提高你的绘图效率。
坐标系和单位设置

2.5.2 正交模式与极轴追踪
• 1. 正交模式
• • • • 打开AutoCAD 2012后，在AutoCAD经典空间中，右键单击状态栏中的【正交模式】按 钮 ，在弹出的快捷菜单中，单击选择【启用】选项。 通过以上操作方法即可在AutoCAD 2012中，启用【正交模式】功能。 打开AutoCAD 2012后，在AutoCAD经典空间中，右键单击状态栏中的【极轴追踪】按 钮，在弹出的快捷菜单中，单击选择【设置】选项。 在弹出的【草图设置】对话框中，单击选择【极轴追踪】选项卡，选中【启用极轴追 踪】前的复选框，在【增量角】下拉列表框中，设置角度为【22.5】度，单击【确定】 按钮。 在绘图窗口中，绘制直线时，如果直线角度为23度时，绘图窗口会提示极轴数值<23。 通过以上操作方法即可在AutoCAD 2012中，使用【极轴追踪】功能绘制直线。
• 2. 对象捕捉追踪
• •
2.5.4 动态输入与线宽
•
• •
1. 动态输入
打开AutoCAD 2012后，在AutoCAD经典空间中，右键单击状态栏中的【动态输入】按 钮，在弹出的快捷菜单中，单击【设置】选项。 在弹出的【草图设置】对话框中，单击选择【动态输入】选项卡，在【可能时启用标 注输入】区域中，单击【设置】按钮。 在弹出的【标注输入的设置】对话框中，在【可见性】区域中，单击选择【同时显示 以下这些标注输入段】单选项，单击【确定】按钮。 返回到【草图设置】对话框中，单击【确定】按钮，通过以上操作方法即可在 AutoCAD 2012中使用【动态输入】功能。
• 在AutoCAD 2012中。用户可以使用绝对直角坐标、绝对 极坐标、相对直角坐标和相对极坐标等来表示点的坐标。 下面介绍坐标的输入时，应该注意的事项。

1.4 使用自动追踪
1.4.1 极轴追踪与对象捕捉追踪 1.4.2 临时追踪点和捕捉自工具
1.5 使用动态输入
1.5.1 启用指针输入
1.5.2 启用标注输入
1.5.3 显示动态提示 选择“在十字光标旁边显示命令提示和命令输入”复选框后， 程序将在绘制和编辑图形时在光标附近显示命令体数于命令 输入情况；“显示带有命令提示的其他提示”可控制是否显 示使用 <Shift> 和 <Ctrl>键进行夹点操作的提示 。

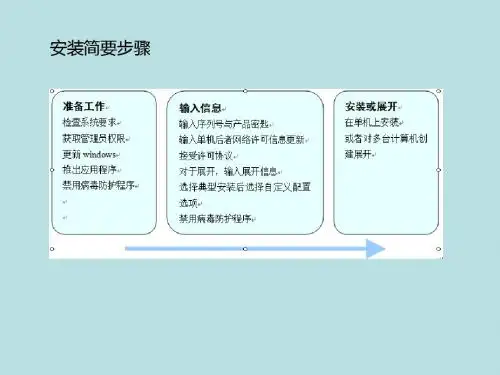

安装简要步骤
1.1.2 AutoCAD 2012的启动
双击桌面上的AutoCAD 2012图标 双击工作文件夹中扩展名为dwg的文件 点击“开始”→“所有程序”→“Autodesk”→“AutoCAD 2012 –Simplified Chin
1.1.3 图形文件的新建、打开与保存
1.2 AutoCAD 2012的工作界面
1.2.1 AutoCAD 2012的工作界面布局
1.2.2 AutoCAD 2012的工作界面的设置
•鼠标右键单击面板将弹出快捷菜单。 •点击快捷菜单中的“√”可控制选显卡和面板的显示。
1.2பைடு நூலகம்3 AutoCAD经典工作界面
1.3 使用捕捉、栅格和正交功能定位点
1.3.1 设置栅格和捕捉 1.3.2 使用GRID与SNAP命令 1.3.3 使用正交模式
1.6.2 设置绘图单位
1.7 AutoCAD的图形显示控制
1.7.1 鼠标功能键设置 1.7.2 实时平移 1.7.3 图形缩放 1.7.4 图形重现 1.7.5 图形重生成 1.7.6 使用命名视图 1.7.7 使用平铺视口 1.7.8 打开或关闭可见元素
1.8 AutoCAD定位坐标 1.8.1 世界坐标系和用户坐标系 世界坐标系由两两相互垂直的三条轴线构成，所示“X” 轴水平向右，“Y”轴铅垂向上，“XOY”平面即是绘图 平面，Z轴为垂直于“XOY”平面向外，三条轴的方向符 合右手定则，三条轴的交点为坐标系原点。当启动 AutoCAD或开始绘新图时，系统提供的是“WCS”。绘 图平面的左下角为坐标系原点“0,0,0”，水平向右为“X” 轴的正向，垂直向上为“Y”轴的正向，由屏幕向外指向 用户为“Z轴正向。对于二维图形，点的坐标可用“X,Y” 表示，当AutoCAD要求用户键入“X”、“Y”坐标而省 略了“Z”值时，系统将以用户所设的当前高度(“XOY” 平面为当前高度)的值作为“Z”坐标值。如图1-34示的 世界坐标系和用户坐标系。

第1章 入门与绘图环境的设置
节目录
AutoCAD2012 工程绘图技能训练教程
1.1 AutoCAD 2012入门
1.1.4 新建一张图
1. 输入命令
●
单击图标： 从键盘输入： 用快捷键：
“新建”按钮 NEW 按下〈Ctrl+N〉组合键
●
● ●
从下拉菜单选取：“文件”“新建”
2. 命令的操作 输入NEW命令之后，AutoCAD将显示“选择样板”对话框， 在“选择样板”对话框中选择“acadiso”样板，即可新建一张 默认单位为毫米、图幅为A3的图。
“AutoCAD
2012 经典”工作界 面是 AutoCAD常 用的二维绘图基础 工作界面 。
第1章 入门与绘图环境的设置
节目录
AutoCAD2012 工程绘图技能训练教程
1.1 AutoCAD 2012入门
1.1.2 AutoCAD 2012的工作界面 3. “三维基础”和“三维建模”工作界面 AutoCAD 2012 “三维基础”和 “三维建模”工作 界面，是进行三维建模（即三维绘图）时所用的工作 界面。将在第 8 章中详述。

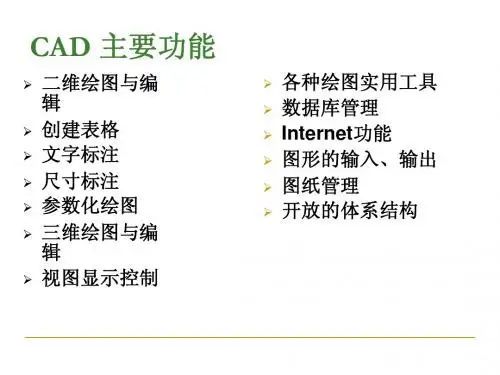

1.1.1 AutoCAD 2012的主要功能 1.绘图功能 2.编辑功能
3. 三维功能符号库和工具选项板 4.三维功能 6. Internet功能
5.输出功能
第1章 入门与绘图环境的设置
节目录
AutoCAD2012 工程绘图技能训练教程
1.1 AutoCAD 2012入门
1.1.2 AutoCAD 2012的工作界面
节目录
AutoCAD2012 工程绘图技能训练教程
1.1 AutoCAD 2012入门
1.1.6 另存图

图2-15 功能区面板
2.3 命令执行 2.3.2 鼠标滚轮的应用 在滚轮鼠标上的两个按钮之间有一个小滚轮，用户可以通 过转动、按下、双击滚轮来执行不同的操作，如图形的缩放和 平移。 默认情况下，缩放比例设为10%，每次转动滚轮都将按 10%的增量改变缩放级别。Zoomfactor系统变量控制滑轮转 动（无论向前还是向后）的增量变化。其数值越大，增量变化 就越大。
2.1 设置绘图环境 2.1.1 参数配置 2．设置光标样式 在图形绘制过程中，设置合理的十字光标大小可以使光 标定位更加精确。在【选项】对话框的【显示】选项卡中， 拖动【十字光标大小】栏中的滑块来调整十字光标的大小， 或在前面的文本框中直接输入所需的数值，如图2-4所示。
图2-4 十字光标样式
2.1 设置绘图环境 2.1.1 参数配置 3．设置选择集 通过设置选择集中的选项， 可以根据个人使用习惯对拾取 框、夹点显示以及选择视觉效 果等选项进行详细的设置，从 而提高选择对象时的准确性和 速度，并提高绘图效率和精确 度。如图2-5所示。
2.1 设置绘图环境 2.1.2 绘图单位 设置绘图单位是指定义绘 图时使用的长度单位、角度单 位的格式以及它们的精度。在 菜单栏中选择【格式】→【单 位】命令（或在命令窗口中输 入UNIT命令），打开【图形 单位】对话框，如图2-9所示。
图2-9 【图形单位】对话框
2.1 设置绘图环境 2.1.3 绘图界限 图形界限即是模型空间界限，是指用户根据需要设定的绘图 工作区域的大小。它以坐标形式表示，并以绘图单位来度量， 它是用户可以使用的绘图区域。界限通过指定左下角与右上角 两点的坐标来定义，一般要大于或等于实体（即用1:1比例绘 出的图样）的绝对尺寸。其目的是避免所绘制的图形超出边界。 用户可根据所绘图形的大小、比例等因素来确定绘图幅面，如 A2（420594）、A3（297420）等。

2.4
输出与打印
2.4.1 模型空间与图纸空间 1.模型空间 指用户在其中进行的设计绘图的工作空间。在模型空间中，用 创建的模型来完成二维或三维物体的造型，标注必要的尺寸和文字 说明。 2.图纸空间 图纸空间（又称为布局）可以看作是由一张图纸构成的平面， 且该平面与绘图区平行。图纸空间上的所有图纸均为平面图，不能 从其它角度观看图形。 3.平铺视口 指在模型空间中显示图形的某个部分的区域。
3.设置用户坐标系 （1）选择“工具”→“命名 UCS ”，在弹出“UCS”对话框中设置 “命令UCS”选项。 （2）在视图区某个位置单击，这时世界坐标系就变成了用户坐标系， 并移动到新的位置，该位置就变成了新坐标系的原点。 （3）也可以在“命令提示区”中直接输入“ UCAD 2012中，表示点坐标的方法有绝对直角坐标、绝对极 坐标、相对直角坐标和相对极坐标4种，接下来我们来了解一下它们的 特点。 1．绝对直角坐标 绝对直角坐标是从原点“0,0”或“0,0,0”出发的位移，可以使 用分数。小数或科学计数等形式表示X、Y、Z坐标指，坐标之间用逗号 隔开，如“1.5，5.6”、“6.8，1.3，6.6”。 2．绝对极坐标 绝对极坐标是从原点出发的位移，但是它是用距离和角度确定的， 之间用“<”分开。其中距离是离开原点的距离，角度是与X轴正方向 的夹角，且规定X轴正向为0度，Y轴为90度，如“120<60”表示距离为 120，角度30度。 3．相对直角坐标 相对直角坐标是指相对于某一点的 X 轴和 Y 轴位移，其表示方 式是在绝对坐标的表达方式前加上@，如“@200,400”或“@300,600”。 4．相对极坐标 相对极坐标中的角度是新点与上一个点连线与水平轴间的夹角。
2.1.2 标题栏与菜单栏 1.标题栏 AutoCAD 2012标题栏在用户界面的最上面，用于显示AutoCAD 2012的程序图标以及当前图形文件的名称。标题行右面的各按钮，可 用来实现窗口的最小化、最大化、还原和关闭，操作方法与Windows 界面操作相同。
