如何学好CAD制图？这些快速入门的技巧，零基础也能学会CAD制图，简单的来说就是绘制图纸，使用电脑，在制图软件上进行操作。
新手学起来确实有点小困难，不过掌握一些快速入门的技巧，即使你是零基础也能学会。
一、新手必备工具学习CAD首先要选择一款得心用手的制图工具，很多人在网上也会看到很多相关的CAD制图软件，不过新手的话还是推荐迅捷CAD 编辑器标准版。
标准版优点：1、所占电脑内存不大，在网上可以直接搜索免费下载安装；2、支持打开图纸，进行图纸的编辑工作；3、绘制图纸更加便捷，上手度快，需要画什么直接就能找到。
二、常用快捷键命令制图就和办公一样，CAD也是有很多快捷键的，但是初学者没必要全部记得滚瓜烂熟。
这里为大家列出了图表，都是常用的快捷键命令，共40个。
三、CAD绘图命令PO，*POINT（点）L，*LINE（直线）XL，*XLINE（射线）PL，*PLINE（多段线）ML，*MLINE（多线）SPL，*SPLINE（样条曲线）POL，*POLYGON（正多边形）REC，*RECTANGLE（矩形）C，*CIRCLE(圆)A，*ARC(圆弧)DO，*DONUT（圆环）EL，*ELLIPSE（椭圆）REG，*REGION（面域）MT，*MTEXT（多行文本）T，*MTEXT（多行文本）B，*BLOCK（块定义）I，*INSERT（插入块）W，*WBLOCK（定义块文件）DIV，*DIVIDE（等分）ME，*MEASURE(定距等分)H，*BHATCH（填充）四、了解图层用途1、控制图形的显示，比如建筑平面图，我可以把家具、电气、进排水、暧通等全部画在一张图的不同图层里，这样我要打印时，就可以通过控制图层的显示与否，来打某张需要的图纸。
2、控制图形的修改，可以把某个图层锁住，那么在修改图纸的时候，就不用担心动了不该动的东西了，还可以冻结、隐藏的等。
3、图层可以设定颜色、线型、线宽，这就给我们很大的方便，我们可以在不同的图层画不不同的东西，而不必一个个去设置这些特性了。
初学CAD画图步骤详解简介CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、机械设计等领域的技术。
对于初学者来说，掌握CAD的基本画图步骤是非常重要的。
本文将为您详细介绍初学CAD画图的步骤。
步骤一：创建新文件打开CAD软件后，首先需要创建一个新的文件来进行画图。
在菜单栏中选择“文件”，然后选择“新建”或者使用快捷键“Ctrl + N”来创建新文件。
步骤二：设置图纸尺寸和比例在创建新文件后，您需要设置图纸的尺寸和比例。
在CAD中，可以选择常用的标准尺寸，也可以自定义尺寸。
在菜单栏中选择“格式”，然后选择“图纸设置”来进行尺寸和比例的设置。
根据您的需要，选择合适的尺寸和比例。
步骤三：绘制基本图形一般而言，CAD画图的基础是一些基本图形，如直线、矩形、圆形等。
在CAD 中，绘制基本图形的方式有多种。
下面以绘制直线为例进行说明。
1.在工具栏中选择“直线”工具，或者使用快捷键“L”。
2.在图纸上点击鼠标左键确定直线的起点。
3.移动鼠标并点击鼠标左键来确定直线的终点。
4.按下“Enter”键或者右键来结束绘制直线。
绘制其他基本图形的步骤类似，只需选择不同的工具即可。
步骤四：编辑图形在绘制完基本图形后，您可能需要调整、编辑或者修改图形的一些细节。
在CAD中，有许多编辑工具可以帮助您完成这些操作。
下面介绍一些常用的编辑操作：•移动图形：选择要移动的图形，然后使用“移动”工具来将图形移动到新的位置。
•缩放图形：选择要缩放的图形，然后使用“缩放”工具来调整图形的大小。
•旋转图形：选择要旋转的图形，然后使用“旋转”工具来将图形旋转到合适的角度。
•删除图形：选择要删除的图形，然后使用“删除”工具来删除选中的图形。
步骤五：添加文字和注释在CAD中，您可以添加文字和注释来解释图形的含义或者提供额外的信息。
下面介绍如何添加文字和注释：1.选择“文字”工具，或者使用快捷键“T”。
2.在图纸上点击鼠标左键确定文字的起点。
Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。
另外因自己的水平一般，我尽量讲细一点，以便于更好理解。
一、标准（简单了解就行，不太重要，知道有这就行。
）工程制图大概包括设备图，流程图，布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏，明细栏等的制作标准。
还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。
其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴：有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学，会是一种比较枯燥的工作。
要一一讲解起来既费时又费力，感觉完全没有必要。
所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。
cad制图初学入门的图文教程详解我们经常使用CAD绘图和天正绘图，但是正常学习的小白们知道如何使用它们绘制基础的图纸吗?下面小编教你怎么使用CAD绘制基础图纸，希望对你有帮助！cad制图初学入门的教程我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择墙体绘制墙体进行墙线的添加，根据需要使用鼠标绘制即可。
完成墙线的绘制后，我们进行门窗的添加，选择门窗门窗，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。
完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。
在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击窗，开始进行窗户的添加，选择合适的位置点击鼠标即可。
当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击俯视，调整视角，从而获得不同的图纸。
在弹出的视角调整选项中，我们可以选择各种不同的视角，多为建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。
CAD教程：图形编辑与修改 1.图形位移①移动图形：通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。
可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。
②旋转图形：选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。
可以改变对象的方向，并按指定的基点和角度定位新的方向。
一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。
2.图形修改①删除图形：通过选择修改/删除命令，或单击删除按钮，或中命令行中输入erase来执行。
选择删除命令后，此时屏幕上的十字光标将变为一个拾取框，选择需要删除的对象，按enter回车键。
删除最快办法，先选择物体，再调用删除命令或按delete键。
另外也可以使用剪切到剪贴板方法将对象删除。
②拉伸图形：可以拉伸对象中选定的部分，没有选定部分保持不变。
初学cad画图步骤详解概述CAD（计算机辅助设计）是一种利用计算机技术进行设计和制图的工具，广泛应用于建筑、机械、电子等领域。
对于初学者来说，掌握CAD的画图步骤是入门的基础。
本文将详细介绍初学CAD画图的步骤，并给出一些实用的技巧和注意事项，帮助读者快速上手。
步骤一：准备工作在开始画图之前，我们需要进行一些准备工作。
首先，确保你已经安装了CAD软件，并熟悉基本的操作。
其次，确认你已经理解了图纸的比例尺，根据需要选择适当的比例尺进行绘图。
最后，准备好所需的设计规范、要素和参考资料，以便在绘图过程中参考和应用。
步骤二：创建图纸打开CAD软件后，首先需要创建一个新的图纸。
在菜单栏中选择“文件”，然后选择“新建”或者使用快捷键“Ctrl + N”。
接下来，弹出一个对话框，让你选择图纸的属性，包括图纸的大小、比例尺和单位等。
根据实际需求进行设置，并点击“确定”按钮。
步骤三：绘制基本图形在创建了图纸之后，我们可以开始绘制基本图形了。
CAD 软件提供了丰富的绘图工具，包括直线、圆、多边形等。
你可以根据需要选择适当的工具进行绘制。
绘制直线时，可以通过指定起点和终点来确定直线的位置和长度；绘制圆时，可以通过指定圆心和半径来确定圆的位置和大小。
注意，在使用CAD绘图时，可以通过鼠标右键或键盘上的快捷键来进行工具的切换和参数的设置。
步骤四：编辑图形在绘制完基本图形之后，我们可能需要对图形进行一些编辑和调整。
CAD软件提供了一些强大的编辑工具，帮助我们对图形进行修改。
例如，你可以使用“移动”工具将图形移动到其他位置；你可以使用“拷贝”工具复制一个图形；你还可以使用“旋转”和“缩放”工具对图形进行旋转和缩放。
另外，CAD软件还支持对图形进行裁剪、延伸、镜像等操作，以满足不同绘图需求。
步骤五：添加文本和注释在绘制图形的同时，我们可能还需要添加一些文本和注释，以便更好地说明图纸的内容。
CAD软件提供了文字工具，可以添加各种形式的文本。
cad制图初学入门教程CAD（计算机辅助设计）是一种利用计算机技术辅助进行设计制图的工具。
它在各个行业中广泛应用，如建筑、机械、电子等领域。
对于初学者来说，学习CAD制图可以提高工作效率和质量，同时也是一种很好的职业技能。
下面将介绍一些CAD制图的入门教程。
首先，要学习CAD制图，需要选择适合自己的软件。
常见的CAD软件有AutoCAD、SolidWorks、CATIA等。
可以根据自己所从事的行业和需求进行选择。
一般来说，AutoCAD是较为常见和通用的CAD软件，适合初学者入门。
接下来，要学习CAD制图，需要掌握基本的操作技巧。
首先，熟悉软件界面和工具栏的功能，了解如何创建基本的图形和线条。
然后，学习如何使用命令进行绘图，如直线、圆、矩形等。
同时，要学会使用编辑工具进行图形的修改和编辑，如移动、复制、旋转等。
此外，还需要学习如何使用图层进行图形的分层管理，方便后续的编辑和修改。
此外，了解和掌握CAD制图的标准规范也是很重要的。
不同行业和国家的CAD制图标准可能有所不同，因此要了解所从事行业的制图规范，如线型、尺寸标注、文字样式等。
遵守标准规范可以让绘图更加准确和规范化。
最后，要多练习和实践。
通过反复的练习，可以提高自己的制图技巧和速度。
可以选择一些简单的练习题，如绘制一个简单的建筑平面图或构件图等。
同时，也可以参与一些实际项目中的CAD制图任务，锻炼自己的实际操作能力。
综上所述，CAD制图的初学入门教程包括选择合适的软件、学习基本的操作技巧、了解和掌握制图标准规范以及多练习和实践。
通过掌握这些基本知识和技能，可以快速入门CAD制图，并逐渐提高自己的制图水平。

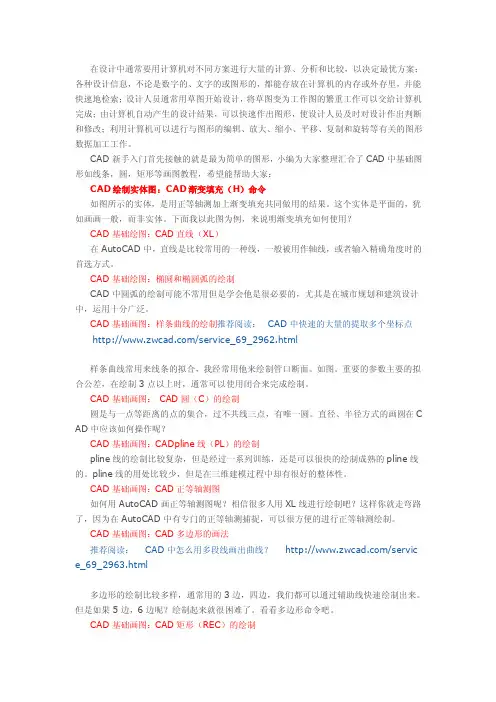

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。
CAD新手入门首先接触的就是最为简单的图形，小编为大家整理汇合了CAD中基础图形如线条，圆，矩形等画图教程，希望能帮助大家：CAD绘制实体图：CAD渐变填充（H）命令如图所示的实体，是用正等轴测加上渐变填充共同做用的结果。
这个实体是平面的，犹如画画一般，而非实体。
下面我以此图为例，来说明渐变填充如何使用？CAD基础绘图：CAD直线（XL）在AutoCAD中，直线是比较常用的一种线，一般被用作轴线，或者输入精确角度时的首选方式。
CAD基础绘图：椭圆和椭圆弧的绘制CAD中圆弧的绘制可能不常用但是学会他是很必要的，尤其是在城市规划和建筑设计中，运用十分广泛。
CAD基础画图：样条曲线的绘制推荐阅读：CAD中快速的大量的提取多个坐标点/service_69_2962.html样条曲线常用来线条的拟合，我经常用他来绘制管口断面。
如图。
重要的参数主要的拟合公差，在绘制3点以上时，通常可以使用闭合来完成绘制。
CAD基础画图： CAD圆（C）的绘制圆是与一点等距离的点的集合，过不共线三点，有唯一圆。
直径、半径方式的画圆在C AD中应该如何操作呢？CAD基础画图：CADpline线（PL）的绘制pline线的绘制比较复杂，但是经过一系列训练，还是可以很快的绘制成熟的pline线的。
pline线的用处比较少，但是在三维建模过程中却有很好的整体性。
CAD基础画图：CAD正等轴测图如何用AutoCAD画正等轴测图呢？相信很多人用XL线进行绘制吧？这样你就走弯路了，因为在AutoCAD中有专门的正等轴测捕捉，可以很方便的进行正等轴测绘制。
CAD制图必学入门教程1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板" v4 Q7 X5 P9 D" c这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外，还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等~6.【鼠标中键不好用怎么办呀】CAD的滚轮可用来放大和缩小，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人，这时只需调下系统变量mbuttonpan即可，初始值： 1，支持菜单 (.mnu) 文件定义的动作当按住并拖动按钮或滑轮时，支持平移操 :【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧 OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了. 一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）: op----显示------图形窗口中显示滚动条即可 .10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容;这样用2002 2004 2006都可以打开了方便操作11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】答：用处很大。
CAD绘图的基本步骤和技巧学习CAD绘图的同学们首先要打好基础，这些基础都是有步骤的，接下来就是店铺精心整理的一些关于CAD绘图的基本步骤和技巧的相关资料，供你参考。
CAD绘图的基本步骤和技巧第一部分1-1 图：审图：本题主要是用相对坐标画图，各点的坐标都可以计算出来。
绘图步骤：先建立两个图层，一个绘图，一个作为尺寸标注。
绘图时，从原点(0,0)开始画外框，从点(14,8)开始画内框，主要使用Line并且打开正交模式依次画出各个线段即可。
接下来按原图进行尺寸标注。
重点难点：确定内框起点坐标、正交模式。
注解：作为初学者最好能掌握相对坐标的输入方法，如果要提高绘图速度，只需要打开正交，然后将光标定位为水平或竖直方向，然后输入直线的长度值就可以了。
1-2 图：审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层;利用正交模式画水平线竖直线和利用极坐标追踪模式画斜线。
绘图步骤：先建立两个图层，一个绘图，一个尺寸标注。
绘图时，从原点(0,0)开始画，主要使用Line、正交模式和极轴追踪模式，按照计算出各个点的坐标依次画出各段线段，画60°斜线时使用已知长度角度绘直线，142°斜线可由上端线开始绘制，最后完成绘图并进行尺寸标注。
重点难点：正交模式和极坐标追踪模式的使用、两斜直线的画法、角度的尺寸标注。
注解：如果掌握了极坐标的输入方式，@长度<角度的输入模式，也可以不用极轴，60度倒还可以将极轴角设置成30度，(52+90)=142度肯定没法用极轴了。
1-3 图：审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层;计算各点的相对坐标，利用正交模式画出各段线段，内外框分别画出绘图步骤：先建立两个图层分别是绘图、尺寸标注图层;外框从两个方向(上、右)利用正交模式画，内框从点(10,6)开始，利用正交模式和相关线段尺寸画出;最后按照原图进行尺寸标注。
重点难点：利用正交模式、内框的左下点坐标、尺寸标注的连续标注。
CAD制图入门教程一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。
绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。
当光标移至绘图区域内时，便出现了十字光标和拾取框。
绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4、命令行提示区：命令行用于接受用户的命令或参数输入。
命令行是用户和CAD 进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。
在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后→关闭。
B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。
（F2快捷键：命令行和文本窗口的切换。
）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。
三、新建图形文件（1）文件→新建（2）标准工具栏→新建（3）命令：New（4）利用启动对话框新建文件，该对话框有四个选项卡：①打开：打开原有图形文件（“文件”→打开）A、选择“以只读方式找开”，只能读取，不能修改。
第一章二维图形绘制的基本方法1.1 直线的绘制直线是图形中最常见、最简单的实体。
命令是“Line”，或输入“L”按钮是，菜单位置是[绘图] > [直线]。
★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。
在学习CAD中也要将命令的英文和快捷键记下来。
★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter 键，等于右键结束。
★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。
一般不像3D需要多个命令交叉使用。
执行命令后，CAD的提示及操作如下：（看提示）◆指◆定第一点：输入第一点坐标◆后按空格键结束，◆或在窗口拾取一点。
◆指◆定下一点[或放弃（U）]：输入第二点坐标◆后按空格键结束，◆或拾取一点。
◆指◆定下一点[或放弃（U）]：如果只想绘制一条直线，◆就直接按空格键结束操作。
如果想绘制多条直线，◆可在该提示符下继续输入第三点的坐标◆值。
如果想撤消前一步操作，◆输入“U”，◆空格，◆取消上一步操作。
◆指◆定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆就需要在该提示符下直接输入“C”，◆将最后确定的一点与最初的起点连成一条闭合的图形。
如果想撤消前一步操作，◆输入“U”取消上一步操作。
中括号表示可选项，小括号里是命令，/表示“或”。
如何结束画线命令呢？空格，或者Enter，或者右键确认。
★提示1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。
★提示2：要结束命令时，可按空格键或Enter键来确定命令的执行。
也可以单击鼠标右键，在弹出的菜单里选“确认”。
★提示3：要取消一个命令的执行，可在命令执行过程中按Esc键；使用Esc键还可以取消当前的对话框。
CAD绘图简易入门教程第1章基础1.设备绘图界限一般来说，如果用户不作任何设置，系统对作图范围没有限制，可以将绘图区看作是一幅无穷大的图纸。
格式－图形界线命令：limits出现四个选项：开、关、指定左下角点、指定右下角点。
2.设备绘图单位格式－单位命令：ddunits长度、角度、插入比例、方向3.对象选择三种方式选择：①直接选择②窗口选择（左选）③交叉选择（右选）。
当对象处于选择状态时，在其上会出现若干个带颜色的小方框，称为夹点。
工具－选项－选择集未选中：兰色选中：红色暂停：绿色夹点大小可调整。
4.快速缩放平移视图命令：zoom①全部缩放②范围缩放③比例缩放④窗口缩放⑤实时缩放标准工具栏中的“实时平移”按钮视图－缩放－范围5.设备捕捉和栅格①捕捉隐含分布在屏幕上的栅格点，当鼠标移动时，这些栅格点就像有磁性一样能够捕捉光标，使光标精确落到栅格点上。
利用栅格捕捉功能，使光标按指定的步距精确移动。
②栅格在所设绘图范围内，显示出按指定行间距和列间距均匀分布栅格点。
栅格是按照设置的间距显示在图形区域中的点，类似于纸中的方格的作用，栅格只能在图形界限内显示。
6.设置正交和极轴①正交类似丁字尺的绘图辅助工具，光标只能在水平方向的垂直方向上移动。
正交模式和极轴追踪是不能同时使用的。
②极轴追踪F10 工具－草图设置－极轴追踪极轴角设置：5、10、15、18、22.5、30、45、90极轴角测量：绝对、相对上一段。
7.设置对象捕捉、对象追踪①对象捕捉在绘图过程中，可以使用光标自动捕捉到对象中特殊点，如端点、中点、圆心和交点等。
是使用最为方便和广泛的一种绘图辅助工具。
对象捕捉有两种方式：单点捕捉、对象捕捉单点捕捉执行过程中，对象捕捉不起作用。
对象捕捉模式设置：F3或工具－草图设置－对象捕捉－相应设置，以选择合适的对象捕捉模式。
在工具栏上空白区域单击鼠标右键，在弹出的快捷菜单中选择对象捕捉命令。
②对象追踪使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。
默认情况下，对象捕捉追踪将设置为正交。
对齐路径将显示在始于已获取的对象点的 0 度、90 度、180 度和 270 度方向上，但是，可以使用极轴追踪角代替。
第2章基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标：以坐标原点（0,0,0）为基点定位所有的点。
各个点之间没有相对关系，只是和坐标零点的有关。
②绝对极坐标：以坐标原点（0,0,0）为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。
使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。
相对已知点坐标点（x,y,z）的增量为（Δx, Δy，Δz）的坐标点的输入格式为（@Δx, Δy, Δz），其中@表示输入的为相对坐标值。
②相对极坐标：以某一特定的点为参考极点，输入相对于极点的距离和角度来定义一个点的位置，其使用格式为：@距离〈角度3.点①点的设置格式—点样式-设置点样式②绘制点命令：绘图-点-单点、多点③绘制特殊点ａ定数等分点是按相间的间距在某个图形对象上标识出多个特殊点的位置，各个等分点之间的间距由对象长度和等分点的个数来决定。
使用等分点，可以对直线、圆弧、样条曲线、圆、椭圆和多段线进行等分。
命令：绘图－点－定数等分ｂ定距等分点按照某个特定的长度对图形对象进行标记。
4.直线绘图过程中用得最多的图形，可以是一条线段也可以是多条连续的线段，但是每一条线段是独立存在的对象。
两点确定一条直线，所以只要指定了起点和终点就可以确定一条直线。
5.射线一端固定，另一端无限延长的直线，主要用来作为辅助线。
绘图－射线命令：ray6.构造线向两个方向无限延伸的直线，它既没有起点也没有终点，主要用作辅助线，作为创建其他对象的参照。
选择绘图－构造线，或单击二维绘图面板中的构造线按钮或在命令行中输入xline五种绘制构造线方法：①水平H②垂直V③角度A（创建一条与参照线或水平轴成指定角度，并经过指定一点）④二等分B（创建一条等分某一角度的构造线）⑤偏移O（创建平行于一条基线一定距离的构造线）7.弧线比较复杂的平面图形中基本都会涉及到弧线的绘制。
①圆弧绘图－圆弧或二维绘图面板中圆弧或命令：arcａ指定三点方式ｂ指定起点、圆心以及另一参数方式ｃ指定起点、端点及另一参数方式②椭圆弧单击二维绘图面板中的椭圆弧按钮与椭圆绘制方法基本一致，只是在绘制椭圆弧时要指定起始角度和终止角度。
8.封闭图形①矩形选择绘图－矩形命令，或单击矩形按钮，或命令行中输入rectang。
②多边形选择绘图－正多边形，或单击正多边形按钮，或命令行输入polygon。
提供三种绘制正多边形方法：ａ内接圆法：多边形的顶点均位于假设圆的弧上，需要指定边数和半径。
ｂ外接圆法：多边形各边与假设圆相切，需要指定边数和半径。
ｃ边长方式：直接指定多边形上的大小和方向。
③圆选择绘图－圆命令，或单击圆的按钮，或在命令行输入circle来执行。
系统提供指定圆心和半径、圆心和直径、两点画圆、三点画圆、三点相切和两个切点加一个半径等6种绘制圆方式。
④圆环圆环是填充环或实体填充圆，即带有宽度的闭合多段线。
要创建圆环，需要指定它的圆心和内个直径。
⑤椭圆选择绘图－椭圆命令，或单击椭圆按钮，或在命令行中输入ellipse来执行命令。
系统提供了三种方式用于绘制精确的椭圆。
ａ一条轴的两个端点和另一条轴半径。
ｂ一条轴的两个端点和旋转角度。
ｃ中心点、一条轴端点和另上条轴半径。
9.多段线是作为单个对象创建的相互连接的序列线段，可以创建直线段、弧线段或两者的组合线段。
多线段中的线条可以设置成不同的线宽以及不同线型，具有很强的实用性。
单击多段线按钮，或在命令行中输入pline，可以执行该命令。
可以在命令行提示中输入不同的选项，执行不同操作，绘制由不同线型和线宽组成的多段线。
圆弧A，长度L，半宽H，宽度W。
10.多线多线由1至16条平行线组成，这些平行线称为元素。
通过指定每个元素距多线原点的偏移量可以确定元素的位置。
用户可以自己创建和保存多线样式，或者使用包含两个元素的默认样式。
用户还可以设置每个元素的颜色、线型，以及显示或隐藏多线的接头。
所谓接头就是批那些出现在多线元素每个顶点处的线条。
多线多用于建筑设计和园林设计领域，常用于建筑墙线的绘制。
绘图－多线，或在命令行中输入mline，可以执行该命令。
命令行中提供了对正（J）、比例（S）、样式（ST）3个选项供用户设置。
对正有三种方式：上（T）、无（Z）、下（B）。
默认选项为上，使用此选项绘制多线时，在光标下方绘制多线；使用选项无绘制多线，多线以光标为中心绘制；使用选项下绘制多线时，多线在光标上面绘制。
比例该选项的功能是决定多线宽度是在样式中设置宽度的多少倍。
在命令行输入S，命令行提示：输入多线的比例值。
样式此选项的功能是为将要绘制的多线指定的样式。
在命令行中输入ST。
输入“？”后，文本窗中将显示当前图形文件加载的多线样式。
默认样式为standard。
在菜单栏中选择格式－多线样式命令，该对话框中用户可以设置多线样式。
11.样条曲线绘图－样条曲线，或在二维绘图面板上单击样条曲线按钮，或命令行中输入spline。
是经过或接近一系列给定点的光滑曲线。
一般通过指定样条曲线的控制点和起点，以及终点的切线方向来绘制样条曲线，在指定控制点和切线方向时，用户可以在绘图区观察样条曲线的动态效果，这样有助于用户绘制出想要的图形。
在绘制样条曲线时，还可以改变样条拟合的偏差，以改变样条与指定拟合点的距离，控制曲线与点的拟合距离，此偏差值越小，样条曲线就越靠近这些点。
12.修订云线绘图－修订云线，或或在二维绘图面板上单击修订云线按钮，或在命令行中输入revcloud。
修订云线是由连续圆弧组成的多段线。
在检查或用红线圈阅图形时，可以使用修订云线功能亮显标记以提高工作效率。
可以从头开始创建修订云线，也可以将对象（例如圆、椭圆、多段线或样条曲线）转换为修订云线。
13.图案填充图案填充是指使用预定义填充图案填充图形区域，可以使用当前线型定义简单的线图案，也可以创建更加复杂的填充图案。
填充分实体填充和渐变填充两种，实体填充使用实体颜色填充图形区域，渐变填充是一种颜色的不同灰度之间或两种颜色之间使用过渡。
在菜单中选择绘图－填充图案命令，或在命令行中输入hatch命令，或单击二维绘图面板中填充图案按钮，都可以打开图案填充和渐变色对话框。
图案填充选项卡用于设置实体填充，该选项卡包括6个选项组：类型、角度和比例、图案填充和比例、图案填充原点、边界、选项和继承特性。
类型：包括预定义、用户定义、自定义三种①图案：控制对填充图案的选择，单击按钮，弹出填充图案选项板对话框，在该对话框的四个选项卡中可以选择合适的填充图案类型。
②样例：显示选定图案的预览。
③角度和比例：主要是控制填充的疏密程度和倾斜程度。
角度是设置填充图案的角度，双向复选框是设置当填充图案选择用户自定义时采用的线型和线条布置是单向还是双向。
比例是设置填充图案的比例值。
间距是设置当用户选择用户自定义时填充图案类型时采用的线型的线条的间距，输入不同间距值将得到不同填充效果。
ISO笔宽是主要针对用户选择预定义填充图案类型，同时选择了ISO预定义图案时，可以改变笔宽值来改变填充效果。
④边界：主要用于用户指定图案填充的边界，用户可以通过指定对象封闭的区域中的点或者封闭区域的对象的方法确定填充边界通常使用的是添加“拾取点”按钮和添加选择对象按钮。
渐变色单色：选中该单选按钮可以使用较深着色到浅着色平滑过渡地进行单色填充。
双色：选中该单选按钮可以在指定两种颜色之间平滑地进行双色渐变填充，在颜色选项组里可以设置颜色。
居中：复选框控制颜色渐变居中。
角度：下拉文本框控制颜色渐变的方向。
其余选项功能与图案填充一样。
第3章图形编辑与修改1.图形位移①移动图形：通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。
可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。
②旋转图形：选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。
可以改变对象的方向，并按指定的基点和角度定位新的方向。
一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。
2.图形修改①删除图形：通过选择修改/删除命令，或单击删除按钮，或中命令行中输入erase来执行。
选择删除命令后，此时屏幕上的十字光标将变为一个拾取框，选择需要删除的对象，按enter回车键。
删除最快办法，先选择物体，再调用删除命令或按delete键。
另外也可以使用剪切到剪贴板方法将对象删除。
②拉伸图形：可以拉伸对象中选定的部分，没有选定部分保持不变。
