如何学好CAD制图？这些快速入门的技巧，零基础也能学会CAD制图，简单的来说就是绘制图纸，使用电脑，在制图软件上进行操作。
新手学起来确实有点小困难，不过掌握一些快速入门的技巧，即使你是零基础也能学会。
一、新手必备工具学习CAD首先要选择一款得心用手的制图工具，很多人在网上也会看到很多相关的CAD制图软件，不过新手的话还是推荐迅捷CAD 编辑器标准版。
标准版优点：1、所占电脑内存不大，在网上可以直接搜索免费下载安装；2、支持打开图纸，进行图纸的编辑工作；3、绘制图纸更加便捷，上手度快，需要画什么直接就能找到。
二、常用快捷键命令制图就和办公一样，CAD也是有很多快捷键的，但是初学者没必要全部记得滚瓜烂熟。
这里为大家列出了图表，都是常用的快捷键命令，共40个。
三、CAD绘图命令PO，*POINT（点）L，*LINE（直线）XL，*XLINE（射线）PL，*PLINE（多段线）ML，*MLINE（多线）SPL，*SPLINE（样条曲线）POL，*POLYGON（正多边形）REC，*RECTANGLE（矩形）C，*CIRCLE(圆)A，*ARC(圆弧)DO，*DONUT（圆环）EL，*ELLIPSE（椭圆）REG，*REGION（面域）MT，*MTEXT（多行文本）T，*MTEXT（多行文本）B，*BLOCK（块定义）I，*INSERT（插入块）W，*WBLOCK（定义块文件）DIV，*DIVIDE（等分）ME，*MEASURE(定距等分)H，*BHATCH（填充）四、了解图层用途1、控制图形的显示，比如建筑平面图，我可以把家具、电气、进排水、暧通等全部画在一张图的不同图层里，这样我要打印时，就可以通过控制图层的显示与否，来打某张需要的图纸。
2、控制图形的修改，可以把某个图层锁住，那么在修改图纸的时候，就不用担心动了不该动的东西了，还可以冻结、隐藏的等。
3、图层可以设定颜色、线型、线宽，这就给我们很大的方便，我们可以在不同的图层画不不同的东西，而不必一个个去设置这些特性了。
Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。
另外因自己的水平一般，我尽量讲细一点，以便于更好理解。
一、标准（简单了解就行，不太重要，知道有这就行。
）工程制图大概包括设备图，流程图，布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏，明细栏等的制作标准。
还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。
其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴：有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学，会是一种比较枯燥的工作。
要一一讲解起来既费时又费力，感觉完全没有必要。
所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。

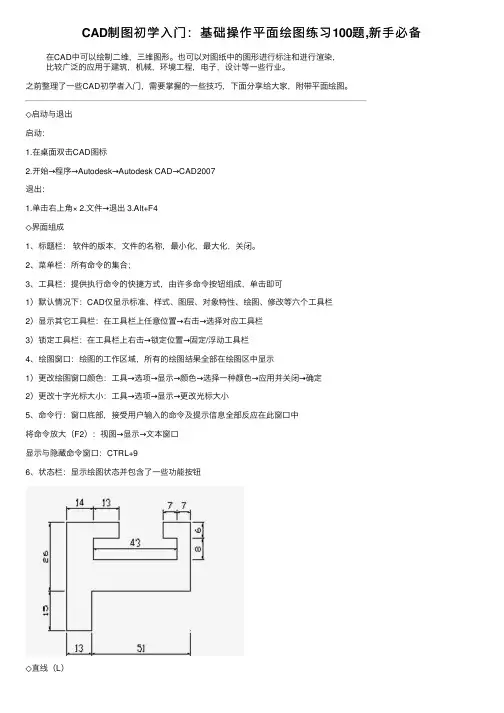

CAD制图初学⼊门：基础操作平⾯绘图练习100题,新⼿必备在CAD中可以绘制⼆维，三维图形。
也可以对图纸中的图形进⾏标注和进⾏渲染，⽐较⼴泛的应⽤于建筑，机械，环境⼯程，电⼦，设计等⼀些⾏业。
之前整理了⼀些CAD初学者⼊门，需要掌握的⼀些技巧，下⾯分享给⼤家，附带平⾯绘图。
◇启动与退出启动：1.在桌⾯双击CAD图标2.开始→程序→Autodesk→Autodesk CAD→CAD2007退出：1.单击右上⾓×2.⽂件→退出3.Alt+F4◇界⾯组成1、标题栏：软件的版本，⽂件的名称，最⼩化，最⼤化，关闭。
2、菜单栏：所有命令的集合；3、⼯具栏：提供执⾏命令的快捷⽅式，由许多命令按钮组成，单击即可1）默认情况下：CAD仅显⽰标准、样式、图层、对象特性、绘图、修改等六个⼯具栏2）显⽰其它⼯具栏：在⼯具栏上任意位置→右击→选择对应⼯具栏3）锁定⼯具栏：在⼯具栏上右击→锁定位置→固定/浮动⼯具栏4、绘图窗⼝：绘图的⼯作区域，所有的绘图结果全部在绘图区中显⽰1）更改绘图窗⼝颜⾊：⼯具→选项→显⽰→颜⾊→选择⼀种颜⾊→应⽤并关闭→确定2）更改⼗字光标⼤⼩：⼯具→选项→显⽰→更改光标⼤⼩5、命令⾏：窗⼝底部，接受⽤户输⼊的命令及提⽰信息全部反应在此窗⼝中将命令放⼤（F2）：视图→显⽰→⽂本窗⼝显⽰与隐藏命令窗⼝：CTRL+96、状态栏：显⽰绘图状态并包含了⼀些功能按钮◇直线（L）绘图→直线或绘图⼯具栏中单击第⼀点，单击第⼆点，两点间创建⼀条直线，再单击可断续绘制直线。
在绘制时，也可输⼊线长或下⼀点位置。
取消上⼀点：U 闭合：C结束绘制：ESC/空格/回车注：ESC：取消当前操作回车与空格：完成某命令或操作，也可重复上⼀次命令或操作。
如光标为，表⽰正在执⾏某命令或操作◇正交（F8）光标只能沿⽔平或垂直⽅向移动，绘制时输⼊长度◇视图控制1.实时缩放：绘图窗⼝放⼤或缩⼩，不影响图形实际⼤⼩⿏标滚轮向上→放⼤，向下→缩⼩4.实时平移：平移整个绘图窗⼝，单击滚轮拖动◇⽂件的基本操作1、新建⽂件：⽂件→新建( Ctrl+N)注：选择acad.dwt或acadiso.dwt为空⽩样板；2、打开⽂件：‘⽂件’→打开(Ctrl+O)3、保存⽂件：‘⽂件’→保存(Ctrl+S)/另存为(Ctrl+Shift+S)；注：CAD保存⽂件类型为：*.dwg◇坐标系世界坐标系（WCS）:原点永远为0，0⽤户坐标系（UCS ）：可将原点0，0放在其它位置上◇点位置的表达⽅式1、绝对直⾓坐标：即输⼊点的X值和Y值，之间⽤逗号隔开；2、绝对极坐标：点到原点的距离，及这两点间的连线与X轴正⽅向的夹⾓，中间⽤“<><>3、相对直⾓坐标：相对于前⼀点的绝对直⾓坐标，前⾯加⼀个@号4、相对极坐标：相对于前⼀点的绝对极坐标，前⾯加⼀个@号◇选择对象1、单击选择对象：单击即可选择1个对象，反复单击可选择多个对象2、窗⼝选择对象：⾃左向右拖动出矩形框，完全包含在内的对象被选中3、交叉窗⼝选择对象：⾃右向左拖动出矩形框，完全包含或与矩形框相交的对象被选中4、快速选择：⼯具→快速选择→设置特性、运算符、值等→确定◇删除对象（E）：1、选择对象→DEL2、修改→删除或单击修改⼯具栏→选择对象→回车◇图纸打印1.顶部⼯具栏中的⽂件——打印2.点击左侧的批量打印即可，设置以下基本属性。
cad制图初学者基础教程CAD（计算机辅助设计）是一种广泛使用的计算机软件，用于绘制和编辑图形。
它可以用于制作建筑图纸、机械图纸、电路图等各种类型的图纸。
对于初学者来说，掌握基础知识是非常重要的。
下面是CAD制图初学者基础教程。
一、CAD软件介绍CAD软件是一种计算机辅助设计软件，它可以帮助我们制作各种类型的图纸。
目前市面上比较流行的CAD软件有AutoCAD、SolidWorks、Pro/Engineer 等。
其中，AutoCAD是最为常用的CAD软件，因为它易于学习和使用，并且具有广泛的应用。
二、CAD软件界面介绍CAD软件的界面通常由菜单栏、工具栏、绘图区、命令行和状态栏等组成。
菜单栏和工具栏用于选择和调用各种命令和工具，绘图区用于绘制图形，命令行用于输入命令和参数，状态栏用于显示当前的状态信息。
三、CAD软件基础操作1. 绘图单位的设置在绘制图纸之前，需要先设置绘图单位。
在AutoCAD中，可以通过输入UNITS 命令来设置绘图单位。
常用的绘图单位有毫米、厘米、英寸等。
2. 绘图基础命令在CAD软件中，有许多基础命令可以用来绘制各种类型的图形，如直线、圆、多边形等。
常用的命令有LINE、CIRCLE、POLYGON等。
这些命令可以通过菜单栏、工具栏或命令行来调用。
3. 缩放和平移在绘制图纸时，可能需要对图形进行缩放和平移。
在AutoCAD中，可以通过输入ZOOM和PAN命令来进行缩放和平移操作。
缩放命令可以将图形放大或缩小，平移命令可以将图形移动到指定位置。
4. 图层管理在绘制复杂的图纸时，需要将不同的图形分别放在不同的图层中，以便于管理和编辑。
在AutoCAD中，可以通过LAYER命令来管理图层。
可以创建、删除、重命名、设置颜色和线型等。
四、CAD软件高级操作1. 块定义和插入在CAD软件中，可以将一组图形定义为一个块，并将其保存到块库中。
在需要使用这个块时，可以通过插入命令将其插入到绘图区中。
AutoCAD初级绘图指南第一章：AutoCAD软件简介AutoCAD是一种流行的计算机辅助设计（CAD）软件，广泛应用于建筑、工程和制图领域。
它具备强大的绘图和编辑功能，能够帮助用户创建高质量的二维和三维设计图纸。
1.1 AutoCAD的发展历史AutoCAD由美国建筑师John Walker于1982年开发，最初用于简化机械工程设计流程。
随着技术的发展，AutoCAD逐渐扩展到其他领域，并成为全球领先的CAD软件之一。
1.2 AutoCAD的应用领域AutoCAD广泛应用于建筑设计、土木工程、电气工程、室内设计等领域。
它可以用于制作平面图、立体图、流程图、零件图等不同类型的图纸。
第二章：AutoCAD界面和基本操作2.1 AutoCAD界面介绍AutoCAD界面由菜单栏、工具栏、绘图区、命令行和属性编辑器等组成。
熟悉界面布局对于提高工作效率至关重要。
2.2 AutoCAD基本操作在开始使用AutoCAD之前，我们需要掌握一些基本的操作技巧。
这包括选择、移动、复制、删除、缩放和旋转图形等基本操作。
第三章：绘图命令和工具3.1 绘图命令介绍AutoCAD提供了许多绘图命令，用于创建和编辑图形。
我们将介绍常用的绘图命令，包括线段、圆、矩形、多边形和椭圆等。
3.2 图形编辑工具除了绘图命令外，AutoCAD还提供了强大的图形编辑工具，用于修改和调整已有的图形。
这些工具包括偏移、修剪、延伸和镜像等。
第四章：图层管理4.1 图层概念和作用图层是AutoCAD中一种重要的管理工具，用于控制和组织绘图中的不同元素。
通过使用图层，我们可以对图形进行分组、控制显示和管理图形属性等。
4.2 图层操作在AutoCAD中，我们可以创建、重命名、删除和切换图层。
此外，我们还可以调整图层的显示属性、颜色、线型和线宽等。
第五章：尺寸和标注5.1 尺寸和标注的作用尺寸和标注对于图纸的理解和使用至关重要。
通过尺寸和标注，我们可以表达图形的大小、距离和角度等信息。
自学cad制图入门到精通的方法教程步骤图2.设备绘图单位格式-单位命令：ddunits长度、角度、插入比例、方向3.对象选择三种方式选择：①直接选择②窗口选择(左选)③交叉选择(右选)。
当对象处于选择状态时，在其上会出现若干个带颜色的小方框，称为夹点。
工具-选项-选择集未选中：兰色选中：红色暂停：绿色夹点大小可调整。
4.快速缩放平移视图命令：zoom①全部缩放②范围缩放③比例缩放④窗口缩放⑤实时缩放标准工具栏中的“实时平移”按钮视图-缩放-范围6.设置正交和极轴①正交类似丁字尺的绘图辅助工具，光标只能在水平方向的垂直方向上移动。
-2-正交模式和极轴追踪是不能同时使用的。
②极轴追踪F10工具-草图设置-极轴追踪极轴角设置：5、10、15、18、22.5、30、45、90极轴角测量：绝对、相对上一段。
7.设置对象捕捉、对象追踪①对象捕捉在绘图过程中，可以使用光标自动捕捉到对象中特殊点，如端点、中点、圆心和交点等。
是使用最为方便和广泛的一种绘图辅助工具。
对象捕捉有两种方式：单点捕捉、对象捕捉单点捕捉执行过程中，对象捕捉不起作用。
对象捕捉模式设置：F3或工具-草图设置-对象捕捉-相应设置，以选择合适的对象捕捉模式。
在工具栏上空白区域单击鼠标右键，在弹出的快捷菜单中选择对象捕捉命令。
②对象追踪使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。
默认情况下，对象捕捉追踪将设置为正交。
对齐路径将显示在始于已获取的对象点的0度、90度、180度和270度方向上，但是，可以使用极轴追踪角代替。
1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。
各个点之间没有相对关系，只是和坐标零点的有关。
②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。
使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。
完整版)CAD制图入门教程CAD制图入门教程在研究CAD制图前，了解工作界面是提高绘图效率的基础。
CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口由以下几部分组成：1.标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则显示Drawing。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2.工具栏：常用的有标准工具栏、对象特性工具栏、绘图工具栏和修改工具栏。
3.绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。
利用视窗缩放功能，可使绘图区无限增大或缩小。
当光标移至绘图区域内时，便出现了十字光标和拾取框。
绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4.命令行提示区：命令行用于接受用户的命令或参数输入。
在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。
5.状态行：显示当前图形的绘制状态，如光标的坐标、捕捉、栅格、正文等功能的开关状态。
为了更好地适应个人需求，可以对窗口元素进行定制：1.工具栏：视图→工具栏，选择所需工具栏后关闭。
或者在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2.命令行和绘图窗口：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。
（F2快捷键：命令行和文本窗口的切换。
）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。
在新建图形文件时，可以通过以下方式进行：1.文件→新建2.标准工具栏→新建3.命令：New4.利用启动对话框新建文件，该对话框有四个选项卡：打开、新建、保存和另存为。

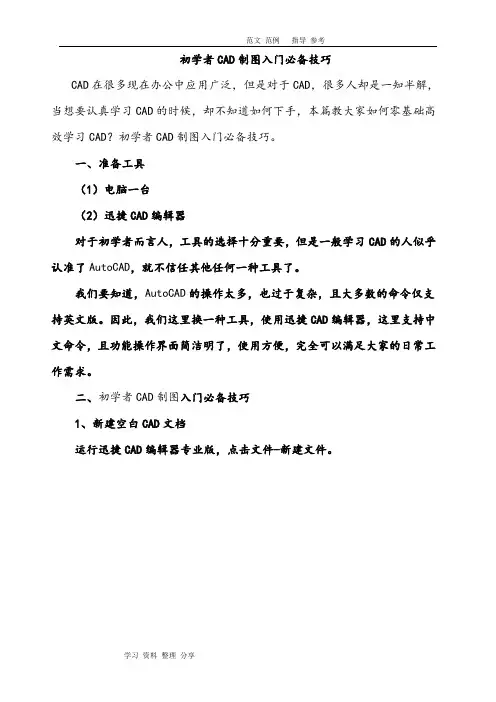

初学者CAD制图入门必备技巧CAD在很多现在办公中应用广泛，但是对于CAD，很多人却是一知半解，当想要认真学习CAD的时候，却不知道如何下手，本篇教大家如何零基础高效学习CAD？初学者CAD制图入门必备技巧。
一、准备工具（1）电脑一台（2）迅捷CAD编辑器对于初学者而言人，工具的选择十分重要，但是一般学习CAD的人似乎认准了AutoCAD，就不信任其他任何一种工具了。
我们要知道，AutoCAD的操作太多，也过于复杂，且大多数的命令仅支持英文版。
因此，我们这里换一种工具，使用迅捷CAD编辑器，这里支持中文命令，且功能操作界面简洁明了，使用方便，完全可以满足大家的日常工作需求。
二、初学者CAD制图入门必备技巧1、新建空白CAD文档运行迅捷CAD编辑器专业版，点击文件-新建文件。
在弹出的对话框中，选择使用范本工程图/产生全新的工程图，这时候软件会按照你的需要让你选择现有工程图作为新工程图的范本，或是自定新建一个工程图。
2、新增/编辑文本内容（1）新增插入文本在文本样式窗口中，执行新增命令，输入样式名称-确定，即可新建文本框。
（2）编辑修改原有文本内容在软件顶部选择格式-文字样式管理器，在弹出的文件样式对话框中，可以设置文本高度、宽度、倾斜角度等。
在文字字型菜单中，编辑修改文字的名称样式等，同时进行预览，设置完成后，选择确定即可查看到CAD中的文本已经按照我们的需要自动修改了。
在文字产生一栏，可以修改文字方向。
3、插入文件（1）插入图块如果你想要插入文件，可执行插入-插入块命令，在弹出的窗口中，点击浏览选择需要插入的图块。
（2）插入图片如何需要插入图片，可以在插入菜单中执行影像-影像管理-附加命令，在弹出的选择图像文件，选择你想要添加的图片。
（3）插入文件执行插入-对象，在插入对象窗口中，选择由文件创建，点击浏览按钮，选择插入需要插入的文件即可。
4、CAD转换成PDF格式执行文件-导出，在弹出的对话框中，选择文件类型为PDF即可。
初学cad画图步骤详解概述CAD（计算机辅助设计）是一种利用计算机技术进行设计和制图的工具，广泛应用于建筑、机械、电子等领域。
对于初学者来说，掌握CAD的画图步骤是入门的基础。
本文将详细介绍初学CAD画图的步骤，并给出一些实用的技巧和注意事项，帮助读者快速上手。
步骤一：准备工作在开始画图之前，我们需要进行一些准备工作。
首先，确保你已经安装了CAD软件，并熟悉基本的操作。
其次，确认你已经理解了图纸的比例尺，根据需要选择适当的比例尺进行绘图。
最后，准备好所需的设计规范、要素和参考资料，以便在绘图过程中参考和应用。
步骤二：创建图纸打开CAD软件后，首先需要创建一个新的图纸。
在菜单栏中选择“文件”，然后选择“新建”或者使用快捷键“Ctrl + N”。
接下来，弹出一个对话框，让你选择图纸的属性，包括图纸的大小、比例尺和单位等。
根据实际需求进行设置，并点击“确定”按钮。
步骤三：绘制基本图形在创建了图纸之后，我们可以开始绘制基本图形了。
CAD 软件提供了丰富的绘图工具，包括直线、圆、多边形等。
你可以根据需要选择适当的工具进行绘制。
绘制直线时，可以通过指定起点和终点来确定直线的位置和长度；绘制圆时，可以通过指定圆心和半径来确定圆的位置和大小。
注意，在使用CAD绘图时，可以通过鼠标右键或键盘上的快捷键来进行工具的切换和参数的设置。
步骤四：编辑图形在绘制完基本图形之后，我们可能需要对图形进行一些编辑和调整。
CAD软件提供了一些强大的编辑工具，帮助我们对图形进行修改。
例如，你可以使用“移动”工具将图形移动到其他位置；你可以使用“拷贝”工具复制一个图形；你还可以使用“旋转”和“缩放”工具对图形进行旋转和缩放。
另外，CAD软件还支持对图形进行裁剪、延伸、镜像等操作，以满足不同绘图需求。
步骤五：添加文本和注释在绘制图形的同时，我们可能还需要添加一些文本和注释，以便更好地说明图纸的内容。
CAD软件提供了文字工具，可以添加各种形式的文本。
初学cad画图步骤_新手学习cad的方法用CAD画图是很多人都想学习的，但是初入门可能不知道从哪里入手，下面店铺告诉大家初学cad画图步骤，一起来学习吧。
初学cad画图步骤1.遵循一定的作图原则(1)作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。
(2)绘图始终使用1：1比例。
为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。
(3)为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对的颜色、线型及线宽都应由图层控制(LAYER)。
(4)需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
(5)不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。
(6)对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
(7)将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF)，以后绘制新图时，可以创建新图形向导中单击“使用模板”来打开它，并开始绘图。
2.选择合适的命令在AutoCAD具体操作过程中，尽管可有多种算式能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。
下面仅列举了一个较典型的案例。
生成直线或线段①在cad制图初学入门中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。
②为保证物体三视图之间“长对正、宽相等、高平齐”的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。
③欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。
用PLINE生成的线段可用PEDIT命令进行编辑。
④当一次生成多条彼此平行的线段，且各线段可能使用不同的颜色和线型时，可选择MLINE命令。
cad制图初学入门教程CAD（计算机辅助设计）是一种利用计算机技术辅助进行设计制图的工具。
它在各个行业中广泛应用，如建筑、机械、电子等领域。
对于初学者来说，学习CAD制图可以提高工作效率和质量，同时也是一种很好的职业技能。
下面将介绍一些CAD制图的入门教程。
首先，要学习CAD制图，需要选择适合自己的软件。
常见的CAD软件有AutoCAD、SolidWorks、CATIA等。
可以根据自己所从事的行业和需求进行选择。
一般来说，AutoCAD是较为常见和通用的CAD软件，适合初学者入门。
接下来，要学习CAD制图，需要掌握基本的操作技巧。
首先，熟悉软件界面和工具栏的功能，了解如何创建基本的图形和线条。
然后，学习如何使用命令进行绘图，如直线、圆、矩形等。
同时，要学会使用编辑工具进行图形的修改和编辑，如移动、复制、旋转等。
此外，还需要学习如何使用图层进行图形的分层管理，方便后续的编辑和修改。
此外，了解和掌握CAD制图的标准规范也是很重要的。
不同行业和国家的CAD制图标准可能有所不同，因此要了解所从事行业的制图规范，如线型、尺寸标注、文字样式等。
遵守标准规范可以让绘图更加准确和规范化。
最后，要多练习和实践。
通过反复的练习，可以提高自己的制图技巧和速度。
可以选择一些简单的练习题，如绘制一个简单的建筑平面图或构件图等。
同时，也可以参与一些实际项目中的CAD制图任务，锻炼自己的实际操作能力。
综上所述，CAD制图的初学入门教程包括选择合适的软件、学习基本的操作技巧、了解和掌握制图标准规范以及多练习和实践。
通过掌握这些基本知识和技能，可以快速入门CAD制图，并逐渐提高自己的制图水平。
CAD制图基础知识点讲解CAD（Computer-Aided Design）即计算机辅助设计，是一种借助计算机技术进行设计和绘图的方法，广泛应用于工程、建筑、制造等领域。
熟练掌握CAD制图基础知识点对于进行高效、准确的设计工作非常重要。
本文将向您介绍CAD制图的基本概念和一些常用的制图技巧，帮助您快速入门并提高设计效率。
1. CAD制图概述CAD制图是指借助计算机软件进行二维或三维图形的绘制和编辑。
相比传统手绘制图，CAD制图具有精度高、修改方便、可重复使用等优势。
常见的CAD软件包括AutoCAD、SolidWorks、Creo等。
2. CAD基础知识点2.1 坐标系统CAD制图使用直角坐标系来确定二维或三维图形的位置和大小。
其中，二维坐标系包括X轴和Y轴，三维坐标系则在此基础上增加了Z 轴。
通过指定坐标点的数值，可以准确定位并绘制图形。
2.2 绘图工具CAD软件提供了丰富的绘图工具，如直线、圆弧、矩形等。
通过选择合适的工具，我们可以创建各种形状的图形，并进行编辑和修饰。
2.3 图层和属性在CAD制图中，我们可以使用图层来组织和管理不同元素。
图层可以按照特定的属性进行分类，如线条、填充、文字等。
合理设置图层可以提高绘图的可读性和编辑的灵活性。
2.4 尺寸和标注尺寸和标注是CAD制图中必不可少的部分，用于表示图形的尺寸和位置。
通过添加尺寸标注，我们可以清晰地表达设计要求，方便后续的制造和施工。
3. CAD制图技巧3.1 使用快捷键熟练掌握CAD软件的快捷键可以大大提高绘图的效率。
比如，使用L代表直线工具，C代表圆弧工具等。
在绘图过程中，多使用快捷键可以减少鼠标操作，提高工作效率。
3.2 利用图层进行组织将不同元素放置在不同的图层中可以更好地管理图形。
例如，我们可以将尺寸标注放置在一个专门的图层中，以便随时控制其显示或隐藏。
3.3 使用捕捉和约束CAD软件提供了各种捕捉和约束选项，用于辅助准确定位和绘制图形。
cad制图基本⼊门知识cad制图基本⼊门知识 利⽤计算机及其图形设备帮助设计⼈员进⾏设计⼯作。
简称CAD。
在⼯程和产品设计中，计算机可以帮助设计⼈员担负计算、信息存储和制图等项⼯作。
以下是⼩编为⼤家整理的cad制图基本⼊门知识，欢迎⼤家借鉴与参考，希望对⼤家有所帮助。
cad制图基本⼊门知识1 基础 1.设备绘图界限⼀般来说，如果⽤户不作任何设置，系统对作图范围没有限制，可以将绘图区看作是⼀幅⽆穷⼤的图纸。
格式-图形界线命令：limits出现四个选项：开、关、指定左下⾓点、指定右下⾓点。
2.设备绘图单位格式-单位命令：ddunits长度、⾓度、插⼊⽐例、⽅向 3.对象选择三种⽅式选择： ①直接选择 ②窗⼝选择(左选) ③交叉选择(右选)。
当对象处于选择状态时，在其上会出现若⼲个带颜⾊的⼩⽅框，称为夹点。
⼯具-选项-选择集未选中：兰⾊选中：红⾊暂停：绿⾊夹点⼤⼩可调整。
4.快速缩放平移视图命令：zoom ①全部缩放 ②范围缩放 ③⽐例缩放 ④窗⼝缩放 ⑤实时缩放标准⼯具栏中的“实时平移”按钮视图-缩放-范围 5.设备捕捉和栅格 ①捕捉隐含分布在屏幕上的栅格点，当⿏标移动时，这些栅格点就像有磁性⼀样能够捕捉光标，使光标精确落到栅格点上。
利⽤栅格捕捉功能，使光标按指定的步距精确移动。
②栅格在所设绘图范围内，显⽰出按指定⾏间距和列间距均匀分布栅格点。
栅格是按照设置的间距显⽰在图形区域中的点，类似于纸中的⽅格的作⽤，栅格只能在图形界限内显⽰。
6.设置正交和极轴 ①正交类似丁字尺的绘图辅助⼯具，光标只能在⽔平⽅向的垂直⽅向上移动。
-2-正交模式和极轴追踪是不能同时使⽤的。
②极轴追踪F10⼯具-草图设置-极轴追踪极轴⾓设置：5、10、15、18、22.5、30、45、90极轴⾓测量：绝对、相对上⼀段。
7.设置对象捕捉、对象追踪 ①对象捕捉在绘图过程中，可以使⽤光标⾃动捕捉到对象中特殊点，如端点、中点、圆⼼和交点等。
初学cad制图步骤
我们知道有的同学刚开始学习CAD画图不太好学。
下面店铺告诉大家初学cad制图步骤，一起来学习吧。
初学cad制图步骤：
1、双击CAD的启动标志，新建一个空CAD
2、在cad中点击工具栏中的“插入”
3、在下拉菜单中选择“外部参照管理器”，会弹出一个对话框
4、点击上面对话框中的“附着”，会出现“选择参照文件”，选择需要参照的平面图，点击“打开”
5、接下来弹出一个界面，在路径类型中选择“相对路径”，这个路径有利于以后图纸的自动连接。
比如从一台电脑复制到另一台电脑上，完整路径和无路径都无法自动识别出参照底图，而相对路径可以自动识别
6、点击“确定”，参照就做好了。
以后别人修改了参照底图，你直接把参照替换掉就可以了。
一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。
绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。
当光标移至绘图区域内时，便出现了十字光标和拾取框。
绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4、命令行提示区：命令行用于接受用户的命令或参数输入。
命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。
在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后→关闭。
B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。
（F2快捷键：命令行和文本窗口的切换。
）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。
三、新建图形文件（1）文件→新建（2）标准工具栏→新建（3）命令：New（4）利用启动对话框新建文件，该对话框有四个选项卡：①打开：打开原有图形文件（“文件”→打开）A、选择“以只读方式找开”，只能读取，不能修改。
B、选择“局部打开”，用户可在“要加载几何图形的图层”列表框中选择需要打开的图层，CAD 将只显示所选图层上的实体。
注：局部打开使用户有选择地打开自己所需的内容，以加快文件装载速度。
特别在大型工程项目中，通常使用局部找开功能，局部打开功能只能使用户一次打开一个图形文件。
②缺省设置：初学者首选，中国用户采用公制单位。
③使用样板：该对话框的[选择样板]列表框内有一些CAD已定义好的模板文件*.dwt。
每模板都分别包含了绘制不同类型的图形所需的基本设置。
④使用向导：A、快速设置：有单位、区域两个选项，确定绘图单位类型和绘图区域的长和宽。
B、高级设置：包含快速设置，在该对话框中，有单位类型、角度尺寸的单位及精度、角度测量的起始方向、角度测量的方向、指定按绘制图形的实际比例单位表示的宽度和长度。
四、保存图形文件使用计算机绘图必须经常存盘，初学者应养成随时保存的习惯，以免由于突然事故（如死机、断电）等而造成文件丢失。
如果要将当前图形存盘：（1）可单击“文件”菜单→保存。
（2）单击标准工具栏中“保存”按钮。
（3）在命令行输入“SA VE”命令。
也可在绘图时设置自动存储时间，让系统自动按时存储文件，避免文件丢失。
可以用下面两种方式设置：在命令行输入：savetime“工具”菜单→选项→打开和保存CAD默认的的文件扩展名为*.DWG。
五、键盘及鼠标按键定义AutoCAD为用户提供了直接方便的菜单和工具按钮操作方式，同时，它还针对其本身的特点和命令形式，定义和增加了一些新的键盘功能，具体说明如下：鼠标：在CAD中，通常左键代表选择，右键代表确定。
空格键：可代替回车键，用来标志一条命令输入的结束。
Esc：用来取消或中断命令PageUp和PageDown：分别代表增加或减少每按一次键光标移动的步长。
子命令的键盘输入法：用户在命令行输入命令后，CAD会提示用户输入该命令的下级选项。
一般来说，子命令中均有一个大写字母，用户只需输入这个字母，就可以执行子命令。
对于有多个子命令选项的CAD命令，系统会提供一个缺少命令，用“<>”来表示。
如果要执行该缺省命令，只需回车即可。
四、CAD还定义了一些功能键和组合键，用来快速访问和启动某些常用命令。
下面列出了功能键及组合键的缺省设置。
F1 激活帮助信息F2 在文本窗口与图形窗口间切换F3 切换自动目标捕捉状态F4 切换数字化仪状态F5 切换等轴测面的各方式F6 切换坐标显示状态F7 切换栅格显示F8 切换正交状态F9 切换捕捉状态F10 切换极坐标角度自动跟踪功能F11 切换目标捕捉点自动跟踪功能Ctrl+Z 连续撤消刚执行过的命令，直至最后一次保存文件为止Ctrl+X 从图形中剪切选择集至剪贴板中Ctrl+C 从图形中复制选择集至剪贴板中Ctrl+V 将剪贴板中的内容粘贴至当前图形中Ctrl+O 打开已有的图形文件Ctrl+P 打印出图Ctrl+N 新建图形文件Ctrl+S 保存图形文件Ctrl+K 超级链接Ctrl+1 显示或关闭目标属性管理器五、绘图环境：模型空间与图纸空间：模型空间，就是创建工程模型的空间，为用户提供广阔的绘图区域，二维和三维图形的绘制与编辑工作都是在此模型空间下进行的。
图纸空间，侧重于图纸的布局，在这个空间用户几乎不需要再对任何图形进行修改编辑，只用于调整图纸布局，以级打印输出。
其区别主要在于：前者是针对图形实体空间，而后者则是针对图纸布局而言。
建议用户在绘图时，先在模型空间进行绘制和编辑，在上述工作完成后，再进入图纸空间内进行布局调查直至最终出图。
第二课AutoCAD二维基本绘图及编辑命令一、绘制直线直线是图形中最常见、最简单的实体。
使用直线工具可以画多条相连线段，但其中每一条线段都彼此独立。
启动Ｌine命令,可以用下３种方法之一：在“绘图”工具栏上，单击“直线”工具按钮。
在命令行输入“Line”或简捷命令“L”并回车。
单击“绘图”菜单，选择直线命令。
启动“Ｌine”命令后，子命令“Ｕ”为取消最近绘制的直线，“Ｃ”为将最后端点和最初起点连线形成一闭合的折线。
二、绘制圆启动Circle命令,可以用下３种方法之一：在“绘图”工具栏上，单击“圆”工具按钮。
在命令行输入“Circle”或简捷命令“C”并回车。
单击“绘图”菜单，选择圆命令，在其级联菜单中选择一种绘圆方法。
1、用圆心和直径方法画圆：这种方式要求用户输入圆心和直径。
2、用三点方式画圆：三点画圆方式要求用户输入圆周上的任意三个点。
3、用两点方式画圆：该方式通过确定直径来确定圆的大小及位置，即要求确定直径上的两端点。
4、用相切、相切、半径方式画圆：当需要画两个实体的公切圆时，可采用这种方式。
该方式要求用户确定公切圆相切的两个实体以及公切圆的半径。
提示：采用TTR方式画公切圆时，通常要利用自动捕捉相切点的方法分别捕捉两个实体和要画的公切圆的相切点。
注意：（1）在[指定圆的半径]提示符后，如果输入的半径太小，可能这个公切圆不存在，CAD 将报告错误信息。
（2）如果选择的第一个目标实体和第二个目标实体是两条平行线，即使所输入的半径值为两平等线之间垂直距离的一半，CAD也认为不存在公切圆。
（3）在二维平面内，只要所选择的两条直线不平行，CAD就认为这两条直线之间一定存在公切圆。
如果用户输入的半径合适，公切圆将相切在直线之间；如果输入的半径值太大或太小，公切圆将相切在两直线（或延长线）的交点处。
5、用相切、相切、相切方式画圆：当需要画3个实体的公切圆时，可采用这种方式。
该方式要求用户确定公切圆和这个实体的相切点。
三、绘制弧线弧是图形中重要的实体，CAD2000提供了多种不同的画弧方式，这些方式是由起点、方向、中点、包角、终点、弦长等控制点来确定的。
启动Arc命令,可以用下３种方法之一：在“绘图”工具栏上，单击“圆弧”工具按钮。
在命令行输入Arc并回车。
单击“绘图”菜单，选择圆弧命令，在其级联菜单中选择一种绘制圆弧方法。
1、用三点方式画弧：该方式要求用户输入弧的起点、第二点和终点。
弧的方向由起点、终点的方向确定，顺时针或逆时针均可。
2、用起点、圆心、端点方式画弧：当已知弧的起点、圆心和终点时，可选择这一画弧方式。
给出弧的起点和圆心之后弧的半径就可以确定，终点只决定弧的长度。
弧不一定通过终点，终点和圆心的连线是弧长的截止点。
3、用起点、圆心、角度方式画弧：这种方式要求用户输入起点、圆心及其所对应的圆心角角度。
4、用起点、圆心、弦长方式画弧：弦是连接弧的两个端点的线段。
沿逆时针方向画弧时，若弦长为正，则得到与弦长相应的最小的弧；若弦长为负，则得到最大的弧。
5、用起点、端点、角度画弧：在此方式下需要输入弧的起点、终点和角度以确定弧的形状及大小。
6、用起点、端点、半径方式画弧：使用起点、端点、半径方式，用户只能沿逆时针方向画弧。
若半径值为正，则得到起点和终点之间的短弧；若半径值为负，则得到长弧。
7、用起点、端点、方向方式画弧：该方式中，方向是指弧的切线方向，该方向用角度表示。
弧的大小由起点、绺之间的距离及弧度所决定。
弧的起始方向与给出的方向相切。
8、画弧的其他方式：除了以上所介绍的种画弧方式外，还有下面4种方式也可绘制圆弧。
（1）用圆心、起点、端点方式画弧（CSE）（2）用圆心、起点、角度方式画弧（CSA）（3）用圆心、起点、长度方式画弧（CSL）（4）从一段已有的弧开始继续画弧：在已绘制圆弧的基础上，单击“绘图”菜单，选择画弧→继续，可绘制出两段首尾相连的圆弧。
四、绘制椭圆椭圆与圆的差别在于，其圆周上的点到中心的距离是变化的，在CAD中，椭圆的形状主要用中心、长轴和短轴3个参数来绘制。
启动Ellipse命令,可以用下３种方法之一：在“绘图”工具栏上，单击“椭圆”工具按钮。
在命令行输入“Ellipse” 或简捷命令“EL”回车。
单击“绘图”菜单，选择椭圆命令，在其级联菜单中选择一种绘制方法。
1、通过定义两轴绘制椭圆：通过先定义一个轴的两端点，即确定椭圆的一根轴，再定义第三点，由此点可确定椭圆的第二根轴的长度。
2、通过定义长轴以及椭圆转角绘制椭圆：需要首先定义出椭圆长轴的两个端点，然后再确定椭圆绕该轴的旋转角度，从而确定椭圆的位置及形状。
椭圆的形状最终由其绕长轴的旋转角度决定。
若旋转角度为0゜，则将画出一个圆；旋转角度最大值为89.4゜，若大于此角，椭圆看上去像一条直线。
3、通过定义中心点和两轴端点绘制椭圆：椭圆的中心点确定后，椭圆的位置便随之确定，再为两轴各定义一个端点，便可确定椭圆形状。
4、绘制椭圆弧：使用CAD可方便地绘制出部分椭圆，即椭圆弧。
