离散傅里叶变换DFT

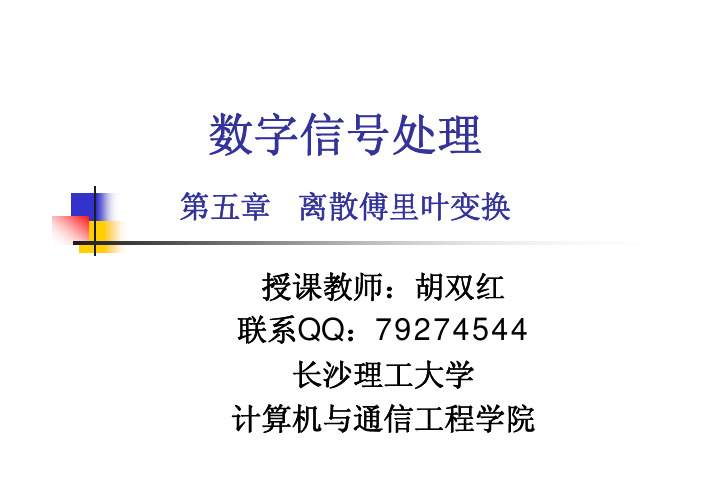

数字信号处理第五章离散傅里叶变换授课教师：胡双红联系QQ：79274544长沙理工大学计算机与通信工程学院DFT:离散傅里叶变换引言DFSDFTDFT性质DFT应用快速算法：FFT引言DTFT对绝对可加序列给出了频域（ω）表示 Z变换对任意序列给出了广义频域（z）表示 特点：变换都是对无限长序列定义的；变换都是连续变量（ω或z ）的函数；用MATLAB实现时必须将序列截断然后在有限点上求表达式。

即DTFT和ZT都不是数值可计算的变换数值可计算的变换DFT方法：通过在频域对DTFT采样获得。

步骤：通过分析周期序列来建立傅里叶级数(DFS)将DFS推广到有限长序列得DFT优点：适合计算机实现的数值可计算的变换缺点：对长序列的数值计算费时多改进方法：快速傅里叶变换（FFT）第一次课5.1 离散傅里叶级数定义MATLAB实例与Z变换和DTFT的关系Z域采样与重建~式中：x解：由题设可得基波周期~~令x周期，⎪⎧±±==−,2,,02N Lk j N N k L π"作出L=5和N=20的周期序列图>> x=[1,1,1,1,1,zeros(1,15)];>> xtilde=x'*ones(1,3);>> xtilde=xtilde(:);>> xtilde=xtilde';>> n=[-20:39];>> stem(n,xtilde)>> axis([-20,39,-0.5,1.5]);>> xlabel('n');ylabel('x(n)');title('周期方波序列')2）对L=5和N=20的MATLAB脚本如下------------------------MATLAB脚本--------------------->> L=5;N=20;k=[-N/2:N/2];% 方波参数>> xn=[ones(1,L),zeros(1,N-L)];% 方波序列x(n) >> Xk=dfs(xn,N);% DFS>> magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);% DFS幅度>> subplot(2,2,1);stem(k,magXk);>> axis([-N/2,N/2,-0.5,0.5]);>> subplot(2,2,1);stem(k,magXk);>> axis([-N/2,N/2,-0.5,5.5]);>> xlabel('k');ylabel('Xtilde(k)');>> title('L=5,N=20 的方波的DFS');3）结论：方波DFS的DFT包络为抽样函数"sinc"函数k=0时幅度为L，函数的零点在N/L的整数倍点 方波持续时间相同时，周期越大，其频谱越密设x(n)是一有限长的序列，长度为N,即：那么它的z 变换和DTFT 为：,01()0,n N x n n ≤≤−⎧=⎨⎩非零其余()()()()∑∑−=−−=−==1010N n jwnjw N n n e n x e X zn x z X 与Z 变换和DTFT 的关系（了解）~现在以周期3）在4）在解：序列x(n)不是周期的，但是有限长的在设x(n)任意序列N−∞1上式表明：单位圆上对X(z)采样，时域将得到一个周期序列，是原序列x(n)和它的无穷多个移位±rN 的副本的线性组合。

离散傅里叶变换（DFT）（图）上一回说到，在离散傅里叶级数（DFS）中，离散时间周期序列在时域是离散的n ，其频谱是离散频率周期序列，在频域也是离散的k，理论上解决了时域离散和频域离散的对应关系问题。

但由于其在时域和频域都是周期序列，所以都是无限长序列。

无限长序列在计算机运算上仍然是无法实现的。

为此我们必须取有限长序列来建立其时域离散和频域离散的对应关系。

一、DFS的主值序列上一回讨论我们知道，离散时间周期序列是一个无限长序列，其傅立叶级数展开式为（1）可以看出时间点序号n 是以N为周期的，如果只取其一个周期，称之为的主值序列：（2）主值序列x（n）就是一个长度为N的有限长离散时间序列。

同理，的DFS也是一个无限长序列，即傅立叶系数：（3）也可以看出频率点序号k 也是以N为周期的，如果只取其一个周期，称之为的主值序列：（4）主值序列X（k）是一个长度为N的有限长离散频率序列。

可见，离散时间周期序列在时域和频域的主值序列，均为有限长离散序列。

且主值序列的长度均为N（即n，k＝0，1，2，…，N－1）。

二、离散傅里叶变换（DFT）的定义在离散傅立叶级数（DFS）中，取其时域和频域的主值序列，变换仍然成立。

这就是离散傅里叶变换（DFT），即：（5）和其逆变换（IDFT）：（6）可见离散傅里叶变换（DFT）只不过是特殊的离散傅立叶级数（DFS），如果其时域和频域都仅取主值序列。

离散傅立叶级数（DFS）中的无限长序列和都是以N为周期的周期序列，所以在计算离散时间周期序列及其频谱时，可以利用DFS的周期性，只需要在时域和频域各取一个主值序列，用计算机各计算一个周期中的N个样值，最后将所得的主值序列x（n）和X（k）进行周期延拓，即可得到原来的无限长序列和。

三、DFT的推广应用由DFT的导入过程可以发现，DFT不仅可以解决无限长周期序列的计算机运算问题，而且更可以解决有限长序列的计算机运算问题。

事实上，对于有限长离散序列，总可以把时域和频域的变换区间（序列长度）均取为N（包括适当数量的补0点），通常把N称之为等间隔采样点数，我们可以把这个N点的变换区间视为某个周期序列的一个主值序列，直接利用DFT的定义计算其N点变换。

dft与离散傅里叶变换DFT与离散傅里叶变换引言：数字信号处理中，频域分析是一项重要的技术。

DFT（离散傅里叶变换）和离散傅里叶变换（DFT）是两种常用的频域分析方法。

本文将介绍DFT和离散傅里叶变换的基本原理、应用领域以及它们之间的区别。

一、DFT的基本原理离散傅里叶变换（DFT）是一种将时域信号转换为频域信号的方法。

它的基本原理是将信号分解为不同频率的正弦和余弦波的叠加。

DFT 可以将信号从时域转换到频域，帮助我们分析信号的频谱特征。

DFT的计算公式是通过对信号的采样点进行离散计算得到的。

它将信号分解为一系列复数，表示不同频率的正弦和余弦波的振幅和相位信息。

通常情况下，DFT的输入信号是离散时间的有限长度序列，输出信号也是离散时间的有限长度序列。

二、DFT的应用领域DFT在信号处理领域有着广泛的应用。

以下是几个典型的应用领域：1. 音频信号处理：DFT可以用于音频信号的频谱分析，帮助我们了解音频信号的频率组成以及频谱特征。

它在音频编码、音频效果处理等方面有着重要作用。

2. 图像处理：DFT可以用于图像的频域分析，帮助我们了解图像的频率特征，如边缘、纹理等。

它在图像压缩、图像增强等方面有着广泛的应用。

3. 通信系统：DFT可以用于通信信号的频谱分析，帮助我们了解信号在频域上的特征，如信号的带宽、频率偏移等。

它在调制解调、信道估计等方面有着重要作用。

三、离散傅里叶变换（DFT）与傅里叶变换（FT）的区别离散傅里叶变换（DFT）是傅里叶变换（FT）在离散时间上的应用。

它们之间的区别主要体现在以下几个方面：1. 定义域：傅里叶变换是定义在连续时间上的，而离散傅里叶变换是定义在离散时间上的。

2. 输入信号类型：傅里叶变换可以处理连续时间的信号，而离散傅里叶变换可以处理离散时间的信号。

3. 计算方法：傅里叶变换通过积分计算得到频域信号，而离散傅里叶变换通过对输入信号的采样点进行离散计算得到频域信号。

4. 结果表示：傅里叶变换的结果是连续的频域信号，而离散傅里叶变换的结果是离散的频域信号。

离散傅⾥叶变换（DFT） 对于第⼀幅图来说，它侧重展⽰傅⾥叶变换的本质之⼀：叠加性，每个圆代表⼀个谐波分量。

第⼆幅图直观的表⽰了⼀个周期信号在时域与频域的分解。

周期信号的三⾓函数表⽰ 周期信号是每隔⼀定时间间隔，按相同规律⽆始⽆终重复变化的信号。

任何周期函数在满⾜狄利克雷条件下（连续或只有有限个间断点，且都是第⼀类间断点；只有有限个极值点），都可以展开成⼀组正交函数的⽆穷级数之和。

使⽤三⾓函数集的周期函数展开就是傅⾥叶级数。

对于周期为T 的信号f(t)，可以⽤三⾓函数集的线性组合来表⽰，即f(t)=a_0+\sum_{n=1}^{\infty }(a_n\cos n\omega t+b_n\sin n \omega t) 式中\omega=\frac{2\pi}{T}是周期信号的⾓频率，也成基波频率，n\omega称为n次谐波频率；a_0为信号的直流分量，a_n和b_n分别是余弦分量和正弦分量幅度。

根据级数理论，傅⾥叶系数a_0、a_n、b_n的计算公式为：\left\{\begin{matrix}a_0=\frac{1}{T}\int _{\frac{-T}{2}}^{\frac{T}{2}}f(t)dt \\ a_n=\frac{2}{T}\int _{\frac{-T}{2}}^{\frac{T}{2}}f(t)\cos{n\omegat}dt,n=1,2,3,... \\ b_n=\frac{2}{T}\int _{\frac{-T}{2}}^{\frac{T}{2}}f(t)\sin{n\omega t}dt,n=1,2,3,... \end{matrix}\right. 若将式⼦中同频率的正弦项和余弦项合并，得到另⼀种形式的周期信号的傅⾥叶级数，即f(t)=A_0+\sum_{n=1}^{\infty}A_n\cos(n\omega t+\varphi_n) 其中，A_0为信号的直流分量；A_1\cos(\omega t+\varphi_1)为信号的基频分量，简称基波；A_n\cos(n\omega t+\varphi_n)为信号的n次谐波，n ⽐较⼤的谐波，称为⾼次谐波。

五种傅里叶变换傅里叶变换是一种将信号从时域转换到频域的数学工具，它在信号处理、图像处理、通信等领域都有广泛的应用。

傅里叶变换可以分为五种：离散傅里叶变换（DFT）、快速傅里叶变换（FFT）、连续时间傅里叶变换（CTFT）、离散时间傅里叶变换（DTFT）和希尔伯特-黄变换（HHT）。

一、离散傅里叶变换（DFT）离散傅里叶变换是指将一个有限长的离散序列，通过一定的算法转化成一个同样长度的复数序列。

它是一种计算量较大的方法，但在某些情况下精度更高。

DFT 的公式如下：$$F(k)=\sum_{n=0}^{N-1}f(n)e^{-i2\pi kn/N}$$其中 $f(n)$ 是原始信号，$F(k)$ 是频域表示。

二、快速傅里叶变换（FFT）快速傅里叶变换是一种计算 DFT 的高效算法，它可以减少计算量从而加快计算速度。

FFT 的实现方法有多种，其中最常用的是蝴蝶运算法。

FFT 的公式与 DFT 相同，但计算方法不同。

三、连续时间傅里叶变换（CTFT）连续时间傅里叶变换是指将一个连续的时间信号，通过一定的算法转化成一个连续的频域函数。

CTFT 的公式如下：$$F(\omega)=\int_{-\infty}^{\infty}f(t)e^{-i\omega t}dt$$其中 $f(t)$ 是原始信号，$F(\omega)$ 是频域表示。

四、离散时间傅里叶变换（DTFT）离散时间傅里叶变换是指将一个无限长的离散序列，通过一定的算法转化成一个同样长度的周期性复数序列。

DTFT 的公式如下：$$F(e^{j\omega})=\sum_{n=-\infty}^{\infty}f(n)e^{-j\omegan}$$其中 $f(n)$ 是原始信号，$F(e^{j\omega})$ 是频域表示。

五、希尔伯特-黄变换（HHT）希尔伯特-黄变换是一种基于经验模态分解（EMD）和 Hilbert 变换的非线性时频分析方法。

它可以对非平稳信号进行时频分析，并提取出信号中的本征模态函数（IMF）。

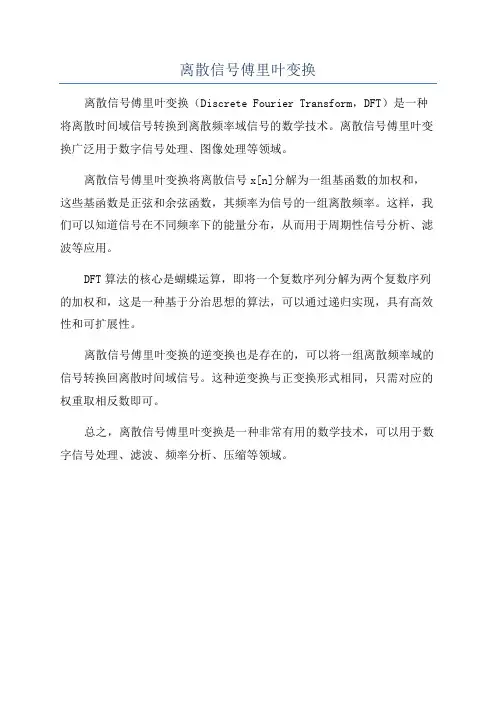

离散信号傅里叶变换
离散信号傅里叶变换（Discrete Fourier Transform，DFT）是一种将离散时间域信号转换到离散频率域信号的数学技术。

离散信号傅里叶变换广泛用于数字信号处理、图像处理等领域。

离散信号傅里叶变换将离散信号x[n]分解为一组基函数的加权和，这些基函数是正弦和余弦函数，其频率为信号的一组离散频率。

这样，我们可以知道信号在不同频率下的能量分布，从而用于周期性信号分析、滤波等应用。

DFT算法的核心是蝴蝶运算，即将一个复数序列分解为两个复数序列的加权和，这是一种基于分治思想的算法，可以通过递归实现，具有高效性和可扩展性。

离散信号傅里叶变换的逆变换也是存在的，可以将一组离散频率域的信号转换回离散时间域信号。

这种逆变换与正变换形式相同，只需对应的权重取相反数即可。

总之，离散信号傅里叶变换是一种非常有用的数学技术，可以用于数字信号处理、滤波、频率分析、压缩等领域。
