离散傅里叶变换DFT

数字信号处理第五章离散傅里叶变换授课教师：胡双红联系QQ：79274544长沙理工大学计算机与通信工程学院DFT:离散傅里叶变换引言DFSDFTDFT性质DFT应用快速算法：FFT引言DTFT对绝对可加序列给出了频域（ω）表示 Z变换对任意序列给出了广义频域（z）表示 特点：变换都是对无限长序列定义的；变换都是连续变量（ω或z ）的函数；用MATLAB实现时必须将序列截断然后在有限点上求表达式。

即DTFT和ZT都不是数值可计算的变换数值可计算的变换DFT方法：通过在频域对DTFT采样获得。

步骤：通过分析周期序列来建立傅里叶级数(DFS)将DFS推广到有限长序列得DFT优点：适合计算机实现的数值可计算的变换缺点：对长序列的数值计算费时多改进方法：快速傅里叶变换（FFT）第一次课5.1 离散傅里叶级数定义MATLAB实例与Z变换和DTFT的关系Z域采样与重建~式中：x解：由题设可得基波周期~~令x周期，⎪⎧±±==−,2,,02N Lk j N N k L π"作出L=5和N=20的周期序列图>> x=[1,1,1,1,1,zeros(1,15)];>> xtilde=x'*ones(1,3);>> xtilde=xtilde(:);>> xtilde=xtilde';>> n=[-20:39];>> stem(n,xtilde)>> axis([-20,39,-0.5,1.5]);>> xlabel('n');ylabel('x(n)');title('周期方波序列')2）对L=5和N=20的MATLAB脚本如下------------------------MATLAB脚本--------------------->> L=5;N=20;k=[-N/2:N/2];% 方波参数>> xn=[ones(1,L),zeros(1,N-L)];% 方波序列x(n) >> Xk=dfs(xn,N);% DFS>> magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);% DFS幅度>> subplot(2,2,1);stem(k,magXk);>> axis([-N/2,N/2,-0.5,0.5]);>> subplot(2,2,1);stem(k,magXk);>> axis([-N/2,N/2,-0.5,5.5]);>> xlabel('k');ylabel('Xtilde(k)');>> title('L=5,N=20 的方波的DFS');3）结论：方波DFS的DFT包络为抽样函数"sinc"函数k=0时幅度为L，函数的零点在N/L的整数倍点 方波持续时间相同时，周期越大，其频谱越密设x(n)是一有限长的序列，长度为N,即：那么它的z 变换和DTFT 为：,01()0,n N x n n ≤≤−⎧=⎨⎩非零其余()()()()∑∑−=−−=−==1010N n jwnjw N n n e n x e X zn x z X 与Z 变换和DTFT 的关系（了解）~现在以周期3）在4）在解：序列x(n)不是周期的，但是有限长的在设x(n)任意序列N−∞1上式表明：单位圆上对X(z)采样，时域将得到一个周期序列，是原序列x(n)和它的无穷多个移位±rN 的副本的线性组合。

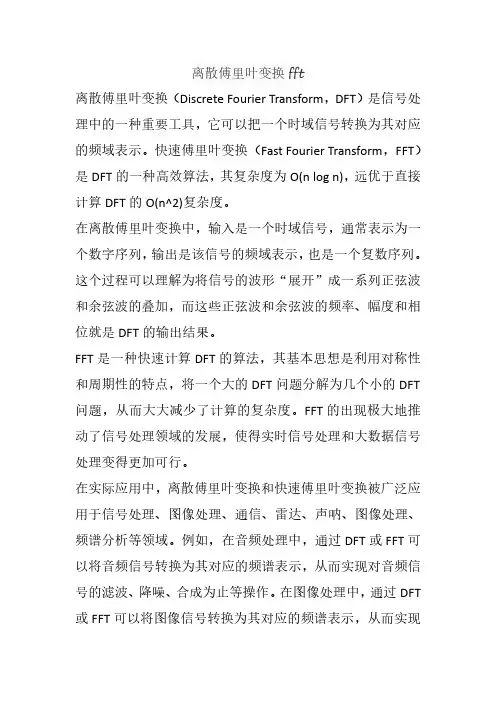

离散傅里叶变换fft
离散傅里叶变换（Discrete Fourier Transform，DFT）是信号处理中的一种重要工具，它可以把一个时域信号转换为其对应的频域表示。

快速傅里叶变换（Fast Fourier Transform，FFT）是DFT的一种高效算法，其复杂度为O(n log n)，远优于直接计算DFT的O(n^2)复杂度。

在离散傅里叶变换中，输入是一个时域信号，通常表示为一个数字序列，输出是该信号的频域表示，也是一个复数序列。

这个过程可以理解为将信号的波形“展开”成一系列正弦波和余弦波的叠加，而这些正弦波和余弦波的频率、幅度和相位就是DFT的输出结果。

FFT是一种快速计算DFT的算法，其基本思想是利用对称性和周期性的特点，将一个大的DFT问题分解为几个小的DFT 问题，从而大大减少了计算的复杂度。

FFT的出现极大地推动了信号处理领域的发展，使得实时信号处理和大数据信号处理变得更加可行。

在实际应用中，离散傅里叶变换和快速傅里叶变换被广泛应用于信号处理、图像处理、通信、雷达、声呐、图像处理、频谱分析等领域。

例如，在音频处理中，通过DFT或FFT可以将音频信号转换为其对应的频谱表示，从而实现对音频信号的滤波、降噪、合成为止等操作。

在图像处理中，通过DFT 或FFT可以将图像信号转换为其对应的频谱表示，从而实现
对图像的滤波、锐化、特征提取等操作。

总之，离散傅里叶变换和快速傅里叶变换是信号处理中的重要工具，它们提供了一种从时域到频域的转换方法，使得我们能够更好地理解、分析和处理各种信号。

dft与离散傅里叶变换DFT与离散傅里叶变换引言：数字信号处理中，频域分析是一项重要的技术。

DFT（离散傅里叶变换）和离散傅里叶变换（DFT）是两种常用的频域分析方法。

本文将介绍DFT和离散傅里叶变换的基本原理、应用领域以及它们之间的区别。

一、DFT的基本原理离散傅里叶变换（DFT）是一种将时域信号转换为频域信号的方法。

它的基本原理是将信号分解为不同频率的正弦和余弦波的叠加。

DFT 可以将信号从时域转换到频域，帮助我们分析信号的频谱特征。

DFT的计算公式是通过对信号的采样点进行离散计算得到的。

它将信号分解为一系列复数，表示不同频率的正弦和余弦波的振幅和相位信息。

通常情况下，DFT的输入信号是离散时间的有限长度序列，输出信号也是离散时间的有限长度序列。

二、DFT的应用领域DFT在信号处理领域有着广泛的应用。

以下是几个典型的应用领域：1. 音频信号处理：DFT可以用于音频信号的频谱分析，帮助我们了解音频信号的频率组成以及频谱特征。

它在音频编码、音频效果处理等方面有着重要作用。

2. 图像处理：DFT可以用于图像的频域分析，帮助我们了解图像的频率特征，如边缘、纹理等。

它在图像压缩、图像增强等方面有着广泛的应用。

3. 通信系统：DFT可以用于通信信号的频谱分析，帮助我们了解信号在频域上的特征，如信号的带宽、频率偏移等。

它在调制解调、信道估计等方面有着重要作用。

三、离散傅里叶变换（DFT）与傅里叶变换（FT）的区别离散傅里叶变换（DFT）是傅里叶变换（FT）在离散时间上的应用。

它们之间的区别主要体现在以下几个方面：1. 定义域：傅里叶变换是定义在连续时间上的，而离散傅里叶变换是定义在离散时间上的。

2. 输入信号类型：傅里叶变换可以处理连续时间的信号，而离散傅里叶变换可以处理离散时间的信号。

3. 计算方法：傅里叶变换通过积分计算得到频域信号，而离散傅里叶变换通过对输入信号的采样点进行离散计算得到频域信号。

4. 结果表示：傅里叶变换的结果是连续的频域信号，而离散傅里叶变换的结果是离散的频域信号。

五种傅里叶变换傅里叶变换是一种将信号从时域转换到频域的数学工具，它在信号处理、图像处理、通信等领域都有广泛的应用。

傅里叶变换可以分为五种：离散傅里叶变换（DFT）、快速傅里叶变换（FFT）、连续时间傅里叶变换（CTFT）、离散时间傅里叶变换（DTFT）和希尔伯特-黄变换（HHT）。

一、离散傅里叶变换（DFT）离散傅里叶变换是指将一个有限长的离散序列，通过一定的算法转化成一个同样长度的复数序列。

它是一种计算量较大的方法，但在某些情况下精度更高。

DFT 的公式如下：$$F(k)=\sum_{n=0}^{N-1}f(n)e^{-i2\pi kn/N}$$其中 $f(n)$ 是原始信号，$F(k)$ 是频域表示。

二、快速傅里叶变换（FFT）快速傅里叶变换是一种计算 DFT 的高效算法，它可以减少计算量从而加快计算速度。

FFT 的实现方法有多种，其中最常用的是蝴蝶运算法。

FFT 的公式与 DFT 相同，但计算方法不同。

三、连续时间傅里叶变换（CTFT）连续时间傅里叶变换是指将一个连续的时间信号，通过一定的算法转化成一个连续的频域函数。

CTFT 的公式如下：$$F(\omega)=\int_{-\infty}^{\infty}f(t)e^{-i\omega t}dt$$其中 $f(t)$ 是原始信号，$F(\omega)$ 是频域表示。

四、离散时间傅里叶变换（DTFT）离散时间傅里叶变换是指将一个无限长的离散序列，通过一定的算法转化成一个同样长度的周期性复数序列。

DTFT 的公式如下：$$F(e^{j\omega})=\sum_{n=-\infty}^{\infty}f(n)e^{-j\omegan}$$其中 $f(n)$ 是原始信号，$F(e^{j\omega})$ 是频域表示。

五、希尔伯特-黄变换（HHT）希尔伯特-黄变换是一种基于经验模态分解（EMD）和 Hilbert 变换的非线性时频分析方法。

它可以对非平稳信号进行时频分析，并提取出信号中的本征模态函数（IMF）。

离散傅里叶变换的公式离散傅里叶变换（DFT）是一种数字信号处理的方法，它将时域上的信号转换为频域上的信号。

在图像处理、音频处理、通信等领域中广泛使用。

DFT的公式和理论基础十分重要，本文将详细介绍DFT的公式及其相关知识。

一、基本概念在介绍DFT的公式前，有一些基本概念需要了解：1.离散时间傅里叶变换（DTFT）：DTFT是一种将离散时间序列（离散信号）变换到连续角频率谱的变换。

它表示为X(e ^ jω)=∑x(n)e ^ -jωn ，其中X(e ^ jω) 是离散时间序列 x(n) 的 DTFT，e ^ jωn 是离散复指数信号。

2.离散傅里叶变换（DFT）：DFT是一种计算离散时间序列的离散频率谱的算法。

用DFT可以将一个N个离散点的信号转换为N个离散频率点的频谱，其中每个点代表一个离散频率。

由于DFT的本质是使用频域上的样本估计DTFT，因此它通常比DTFT更具实际意义。

3.复数：在DFT中，我们需要使用复数表示信号和频率。

复数可表示为 a+bi ，其中a,b均为实数，i为虚数单位，i^2=-1。

其中a称为实部，b称为虚部。

4.正变换和逆变换：正变换是将时域信号转换为频域信号的过程，逆变换是将频域信号转换为时域信号的过程。

对于DFT来说，正变换即将离散时间序列转换为离散频率点的频谱，逆变换即将离散频谱转换为离散时间序列。

二、DFT的公式DFT的公式如下：X(k)=∑x(n)e ^ -j2πkn/N ，k=0,1,2,...,N-1其中，X(k)是离散时间序列x(n)的DFT系数，k是频率索引，N是样本数。

公式中的 e ^ -j2πkn/N 是离散复指数信号，也称为旋转因子，代表了信号的周期性。

由于信号周期性的特点，e ^ -j2πkn/N 的 n 取值范围在 0~N-1 之间，因此k 取值在 0~N-1 之间时，X(k) 能够准确地表达样本信号的离散频率成分。

需要注意的是，X(k) 及其离散频率点均为复数，且X(n) 中既包含了信号的幅度，也包含了频率相位信息。
