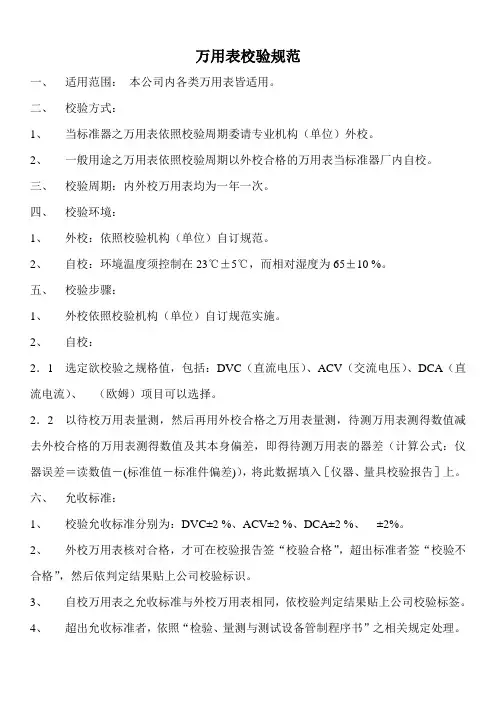

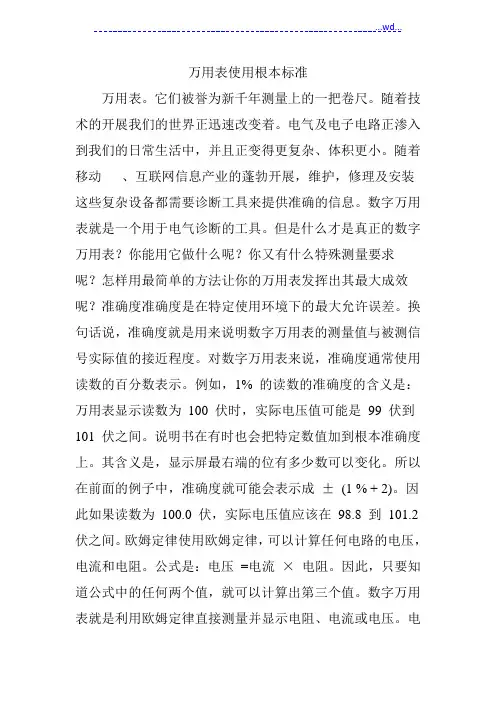

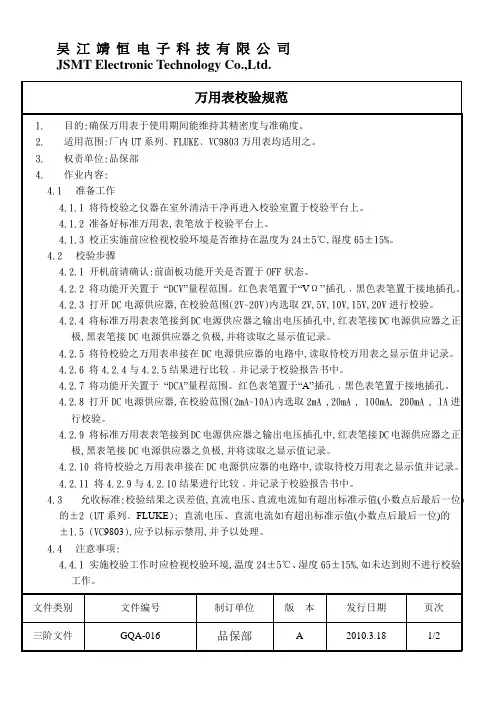

万用表校验规范
一、适用范围:本公司内各类万用表皆适用。
二、校验方式:
1、当标准器之万用表依照校验周期委请专业机构(单位)外校。
2、一般用途之万用表依照校验周期以外校合格的万用表当标准器厂内自校。
三、校验周期:内外校万用表均为一年一次。
四、校验环境:
1、外校:依照校验机构(单位)自订规范。
2、自校:环境温度须控制在23℃±5℃,而相对湿度为65±10 %。
五、校验步骤:
1、外校依照校验机构(单位)自订规范实施。
2、自校:
2.1 选定欲校验之规格值,包括:DVC(直流电压)、ACV(交流电压)、DCA(直流电流)、(欧姆)项目可以选择。
2.2 以待校万用表量测,然后再用外校合格之万用表量测,待测万用表测得数值减去外校合格的万用表测得数值及其本身偏差,即得待测万用表的器差(计算公式:仪器误差=读数值-(标准值-标准件偏差)),将此数据填入[仪器、量具校验报告]上。
六、允收标准:
1、校验允收标准分别为:DVC±2 %、ACV±2 %、DCA±2 %、±2%。
2、外校万用表核对合格,才可在校验报告签“校验合格”,超出标准者签“校验不合格”,然后依判定结果贴上公司校验标识。
3、自校万用表之允收标准与外校万用表相同,依校验判定结果贴上公司校验标签。
4、超出允收标准者,依照“检验、量测与测试设备管制程序书”之相关规定处理。
1.目的为检测设备的校验提供依据,提高测试测量的精密度。
2.范围适应于公司制造部门使用中的万用表的检定。
3.校准环境为保证测量结果的有效性,必须在温度为25+5/-3℃,湿度为60+15/-10%RH的条件下对测量仪器进行校准。
4.校验项目外观检查、电压、电流、电阻、导通功能。
5.校准件编号为DYB010的DC电源和标称电阻。
6.校验程序6.1外观检查6.1.1检万用表的显示屏、表笔、旋扭、指针等是否有破损或影响测试的异常现象;6.1.2检查分度盘和档位处字迹显示是否清晰;6.2机械检查:对于万用表要进行调零检查。
6.3电压测量:6.3.1首先选择适当的直流电压量程,然后确认万用表的表笔插到测试电压孔内,黑色表笔插入“COM”插孔,红色表笔插入“V/Ω/H Z”插孔,并将万用表与DC电源进行并联(机械万用表应注意红、黑表笔的连接,避免测试打弯指针);6.3.2调节万用表的量程,同时改变DC电源的输出电压,记下万用表的显示值和电源的标称值;6.3.3算出标称值与示值之间的变化量应不超过0.1V;6.3.4测试标称电压依次为:1.5V、3.0V、4.5V、6V、12V。
6.4电阻测量:6.4.1首先选择适当的直流电阻测试量程,对机械万用表还要进行机械调零和欧姆调零;6.4.2然后将万用表的表笔与被测标称电阻进行测量(黑色表笔插入“COM”插孔,红色表笔插入“V/Ω/H Z”插孔),并记下万用表的显示值和标称值;6.4.3算出标称值与示值之间的变化量不超过标称电阻的15%;6.4.4测试标称电阻依次为:10Ω、68Ω、1KΩ、1MΩ。
6.5电流测量:6.5.1将万用表调到AC/A或DC/A档,并选择适当的量程;再将黑色表笔插入“COM”插孔,红色表笔插入“mA”插孔中(最大为200Ma),或红色表笔插入“20A”中(最大为20A);。

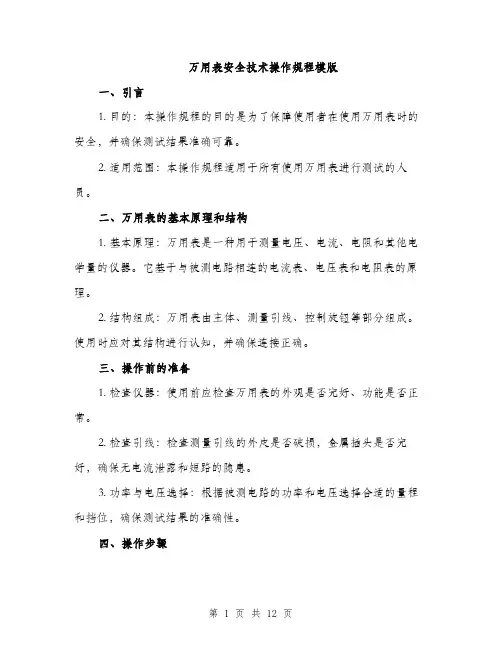

万用表安全技术操作规程模版一、引言1. 目的:本操作规程的目的是为了保障使用者在使用万用表时的安全,并确保测试结果准确可靠。
2. 适用范围:本操作规程适用于所有使用万用表进行测试的人员。
二、万用表的基本原理和结构1. 基本原理:万用表是一种用于测量电压、电流、电阻和其他电学量的仪器。
它基于与被测电路相连的电流表、电压表和电阻表的原理。
2. 结构组成:万用表由主体、测量引线、控制旋钮等部分组成。
使用时应对其结构进行认知,并确保连接正确。
三、操作前的准备1. 检查仪器:使用前应检查万用表的外观是否完好、功能是否正常。
2. 检查引线:检查测量引线的外皮是否破损,金属插头是否完好,确保无电流泄露和短路的隐患。
3. 功率与电压选择:根据被测电路的功率和电压选择合适的量程和挡位,确保测试结果的准确性。
四、操作步骤1. 连接万用表:将红色测量引线连接到正极(红色插孔),将黑色测量引线连接到负极(黑色插孔)。
2. 打开电源:将电源开关打开,同时观察万用表是否有反应,确保电路连接正确。
3. 选择测量范围:根据被测电路的数值范围,选择合适的量程和挡位。
4. 测量电路:将测量引线分别与被测电路的两个测量点连接,观察电表指针或数字显示,读取测量结果。
5. 关闭电源:测试完成后,及时关闭电源开关,以免造成不必要的损坏。
五、操作注意事项1. 保持稳定:在测量过程中,应保持手稳定,避免误操作导致触电、损坏仪器或伤害自己。
2. 防止触电:在插拔测量引线时,应确保仪器和电路已经断电,以防触电事故。
3. 避免超出量程:在选择量程和挡位时,应避免超出万用表的量程,以保证测量结果的准确性。
4. 防止短路:使用时应确保测量引线之间不发生短路,避免短路事故和电路损坏。
5. 注意仪器防护:使用后应将万用表放置在干燥、通风、无腐蚀性气体的环境中,避免受潮、变形或因环境因素影响使用寿命。
六、操作步骤示例1. 准备工作:a. 检查万用表外观是否完好。
操作规程编号:YTO-FS-PD430万用表安全技术操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards万用表安全技术操作规程通用版使用提示:本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理,通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态,从而达到安全生产和减少隐患的效果。
文件下载后可定制修改,请根据实际需要进行调整和使用。
1 目的为规范万用表正确使用方法,保证万用表安全正常使用。
特制定本规程2 适用范围本规程适用于炼轧厂线棒保障作业区电工岗位万用表的使用和维护。
3 工作内容及要求3.1开启电源开关检查LCD屏幕显示是否正常(数字型)。
3.2在测量电压(电流)时,首先选择高量程的档位,确认测量范围后选择合适的档位测量。
禁止输入超过测量电压(电流)量程范围的电压(电流)值,以免损坏万用表。
3.3万用表外壳及表笔部分无破损、绝缘良好,以避免触电。
3.4在转换测量功能和量程时,表笔应离开测试点,测量时探针及表笔插头要接触良好、连接正确。
使用万用表进行测量时,要注意人身和仪表设备的安全,测试中不得用手触摸表笔的金属部份,不允许带电切换档位开关,以确保测量准确,避免发生触电和烧毁仪表等事故。
3.5选择正确的功能和量程,谨防误操作。
3.6在电池没有装好和后盖没有上紧时,不能使用此表进行测试工作。
3.7在电阻档位测量电阻值时电阻不能带电。
文件制修订记录1、将ON/OFF开关置于ON位置,检查9V电池。
如果电池电压不足,“”将显示在显示器上。
这时应更换电池后方能使用该仪表。
2、测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值,这是为了保护内部线路免受损伤。
3、测试前应将功能开关置于你所需要的量程位置。
4、切勿在功能开关置于位置时测量电压或电流。
5、切勿测量高于地电位1000V的直流电压或700Vd的交流电压,以确保人身安全。
6、在测量高电压时,注意不要接触被测电路或未使用的仪表端子。
二、直流电压测量1、将黑色表笔插入COM插孔,红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的V 量程位置,并将测试笔连接到待测电源或负载上,红色表笔所接端的极性将和电压值同时显示在显示器上。
三、交流电压测量1、将黑色表笔插入COM插孔,红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的V~量程位置,并将测试笔连接到待测电源或负载上,从显示器上读取测量结果。
四、电阻测量1、将黑色表笔插入COM插孔,红色表笔插入V/Ω/F插孔。
2、将功能开关置于所需的Ω量程位置,将表笔并接到被测电阻上,从显示器上读取测量结果。
五、直流电流测量1、将黑色表笔插入COM插孔,当被测电流不超过200mA时,红色表笔插入mA 插孔。
如果被测电流在200mA和20A之间,则将红色表笔插入A插孔。
2、将功能开关置于所需的 A 量程位置,并将测试笔串联接入到待测负载上,电流值显示的同时将显示红表笔连接的极性。
六、交流电流测量1、将黑色表笔插入COM插孔,当被测电流不超过200mA时,红色表笔插入mA 插孔。
如果被测电流在200mA和20A之间,则将红色表笔插入A插孔。
2、将功能开关置于所需的A~量程位置,并将测试表笔串联接入到待测负载上,从显示器上读取测量结果。
校准方法:一、将ON/OFF开关置于ON位置,黑色表笔插入COM插孔,红色表笔插入V/Ω/F插孔。
二、将功能开关置于20V档,黑色表笔接入2V标准电池的负极,红色表笔接入标准电池的正极。

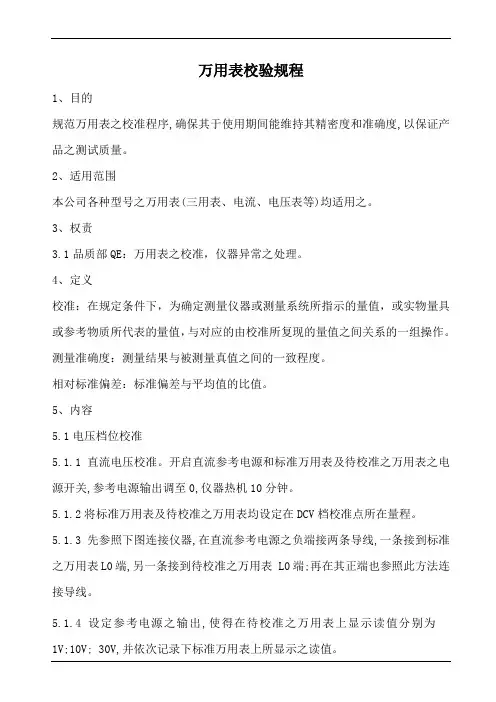

万用表校验规程1、目的规范万用表之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量。
2、适用范围本公司各种型号之万用表(三用表、电流、电压表等)均适用之。
3、权责3.1品质部QE:万用表之校准,仪器异常之处理。
4、定义校准:在规定条件下,为确定测量仪器或测量系统所指示的量值,或实物量具或参考物质所代表的量值,与对应的由校准所复现的量值之间关系的一组操作。
测量准确度:测量结果与被测量真值之间的一致程度。
相对标准偏差:标准偏差与平均值的比值。
5、内容5.1电压档位校准5.1.1直流电压校准。
开启直流参考电源和标准万用表及待校准之万用表之电源开关,参考电源输出调至0,仪器热机10分钟。
5.1.2将标准万用表及待校准之万用表均设定在DCV档校准点所在量程。
5.1.3 先参照下图连接仪器,在直流参考电源之负端接两条导线,一条接到标准之万用表L0端,另一条接到待校准之万用表 L0端;再在其正端也参照此方法连接导线。
5.1.4 设定参考电源之输出,使得在待校准之万用表上显示读值分别为1V;10V; 30V,并依次记录下标准万用表上所显示之读值。
5.1.5 电压档位校准接线图:5.1.6 交流电压校准。
将上图中参考电源改换为交流参考电源,将标准万用表和待校准万用表都设定在ACV 校准点所在量程,将交流参考电源之输出调至0,接线,测试之方法同直流电压档位校准。
5.1.7 交流电压校准点为50V;110V; 220V.依次记录各点读值。
5.2电流档位校准5.2.1 直流电流档位校准。
将标准万用表和待校准万用表均设定到DCA 档校准点所在量程,参考电源输出调至0。
5.2.2参照下图连接仪器,在参考电源和负载的正端串入标准万用表和待校准万用表,负端用导线连接。
5.2.3调整参考电源之输出和负载的设定,使其符合检测点的校准值。
5.2.4各检测点分别是0.100A;0.500A;1.00A 。
依次记录各点读值。

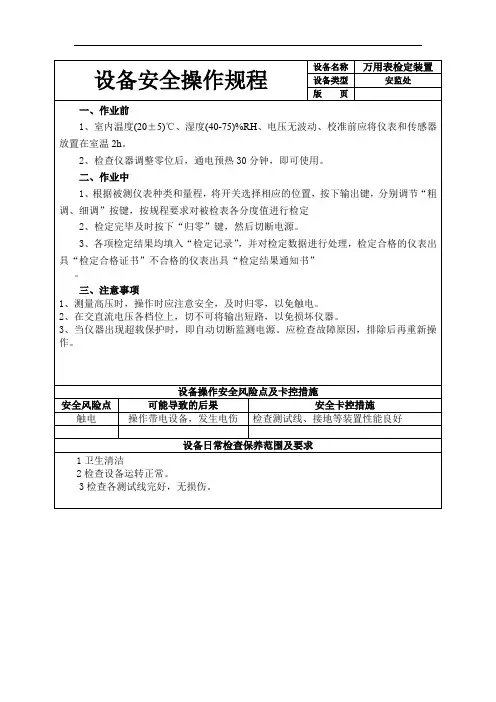

万用表检定装置通用技术规范
本规范对应的专用技术规范目录
万用表检定装置采购标准技术规范使用说明
1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人(项目单位)填写,更不允许随意更改。
如对其条款内容确实需要改动,项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后,对通用部分的修改形成《项目单位通用部分条款变更表》,放入专用部分,随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数,不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分,应填写“项目单位技术差异表”,“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写,包括招标设备的工程概况和招标设备的使用条件。
对扩建工程,可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”,提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时,如与招标人要求有差异时,除填写“技术偏差表”外,必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。
6.采购标准技术规范的页面、标题等均为统一格式,不得随意更改。
目录
1 总则 (1)
1.1 一般规定 (1)
1.2 投标人应提供的资格文件 (1)
1.3 工作范围和进度要求 (1)
1.4 技术资料 (1)
1.5 标准和规范 (1)
1.6 必须提交的技术数据和信息 (2)
2 性能要求 (2)
3 主要技术参数 (2)
4 外观和结构要求 (3)
5 验收及技术培训 (3)
6 技术服务 (3)
附录A 供货业绩................................................... 错误!未定义书签。
附录B 仪器配置表................................................. 错误!未定义书签。
1 总则
1.1 一般规定
1.1.1 投标人应具备招标公告所要求的资质,具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范(通用部分和专用部分)在内的招标文件阐述的全部条款。
投标人提供的万用表检定装置应符合招标文件所规定的要求。
1.1.3 本招标文件采购标准规范提出了对万用表检定装置技术上的规范和说明。
1.1.4 本招标文件提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品,如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时,按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本采购标准规范的条文提出差异,则意味着投标人提供的产品完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方,必须逐项在“技术差异表”中列出。
1.1.6 本采购标准规范将作为订货合同的附件,与合同具有同等的法律效力。
本采购标准规范未尽事宜,由合同签约双方在合同谈判时协商确定。
1.1.7 本采购标准规范中涉及有关商务方面的内容,如与招标文件的商务部分有矛盾时,以商务部分为准。
1.1.8 本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突,以专用部分为准。
1.2 投标人应提供的资格文件
投标人应按以下内容和顺序提供详实投标资料。
如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标:
(1)投标人应建立了完善的质量保证体系,并出具ISO 9000系列或等同质量体系的证书。
(2)按附录A提供业绩资料。
(3)填写采购标准规范专用部分中的技术参数响应表。
(4)填写采购标准规范专用部分中的表4.2技术差异表。
(5)投标人应提供生产计划进度表。
(6)投标人应提供同种产品的月生产能力。
(7)按附录B填写仪器配置表。
(8)电力工业电气设备质量检测中心出具的三年以内型式试验或委托试验报告有效复印件
1.3 工作范围和进度要求
1.3.1 本采购标准规范仅适用于技术专用部分货物需求一览表中所列万用表检定装置的设计、制造、试验、包装、供货和服务等技术要求。
1.3.2 交货时间如有延误,卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。
1.4 技术资料
1.4.1设备交付时应提供以下资料:
(1)产品(包括进口产品)正确完整的中文技术手册及使用说明书;
(2)保修书1份;
(3)出厂检验报告;
(4)产品合格证;
(5)装箱清单。
1.5 标准和规范
除采购标准规范和图纸中要求的技术条件外,卖方还将再次确认下表标准的最新版本(以文字形式通知买方),并遵照最新标准要求执行,并将最新标准通知买方。
表1 标准和规范
注:上述标准是招标方最低要求。
除此标准以外,投标人可以推荐其他标准,但事先必须通过招标方认可,或选择其中较高标准。
1.6 必须提交的技术数据和信息
1.6.1 每个投标人应提供1.2中要求的技术资料和技术数据,投标人提供的技术数据应为产品的性能保证数据,这些数据将作为合同的一部分,任何与这些数据的偏差都应经过买方的同意。
1.6.2 卖方提供万用表检定装置的特性参数和其他需要提供的信息。
1.6.3 卖方提供万用表检定装置使用单位的使用报告。
2 性能要求
2.1 仪器体积小、重量轻,携带方便。
2.2 可以校验各级万用表,也可以检定交流电压表、交流电流表、直流电压、直流电流及电阻表等万用表。
2.3 表源一体,内含标准表和测试源。
2.4 自动计算并显示误差。
2.5 采用软件校准,无须打开机箱。
2.6 具有自动故障检测功能,显示故障部位,方便用户查线。
2.7 采用中文界面,界面清晰。
2.8 输出电压、电流实现闭环控制,保证低漂移及年稳定度。
2.9 可使用旋转编码器调节参数,升降输出值或检定点
2.10 提供和交流采样装置的通讯接口
2.11 提供RS232和RS485接口,可与PC机连接进行检定和档案管理。
2.12 产品使用年限不低于8年。
3 主要技术参数
3.1 输出交流电流: 20A、4A、0.2A、0.02A、0.002A、0.0002A(自动切换)
3.2 输出交流电流负载:10VA;最大电压3V
3.3输出交流电压: 700V、200V、75V、20V、2V、0.2V(自动切换)
3.4输出交流电压负载:10VA;最大电流0.3A
3.5输出直流电流: 20A、4A、0.2A、0.02A、0.002A(自动切换)
3.6输出直流电流负载:10VA;最大电压3V
3.7输出直流电压: 1000V、700V、200V、75V、20V、2V、0.2V(自动切换)
3.8输出直流电压负载:10VA;最大电流0.3A
3.9 输出调节范围:交流电流20A为量程(0%~100%)RG,其他为量程的(0%~120%)RG
3.10输出直流电阻:10MΩ、1MΩ、100KΩ、10KΩ、1KΩ、200Ω
3.11最大允许输入电流:10mA、1mA、100uA、10uA、1uA
3.12输出测量范围:20A为(0~100%)RG其余均为:(0~120%)RG
3.13稳定度:0.05%/1min
3.14准确度等级:0.1级
3.15输出TTL方波:1Hz-100KHz
3.16工作电源: AC220V±10% 50Hz±1Hz
4 外观和结构要求
4.1 本产品的外形尺寸及零部件尺寸应符合设计图纸要求。
4.2 本产品整机表面应清洁无凹痕﹑划伤﹑变形。
零部件整体和元器件装配位置要牢固,不应有虚焊﹑折裂和机械损伤。
4.3 本产品面板字迹应清晰,各操作键接触良好,转换复位正常。
4.4 产品标志:测试仪上应有铭牌,铭牌上应有下列标志:
1)厂名,厂址;
2)产品的名称,型号;
3)制造日期;
4)出厂编号;
5 验收及技术培训
5.1 交货后供方须派技术人员指导用户进行1次现场实测,以验证仪器性能。
5.2 卖方应负责对买方进行现场培训,并提供相应的培训资料。
6 技术服务
6.1设备的免费质保期不低于3年;
6.2设备3年免费检定或校准;
6.3设备终身维修;
6.4系统软件终身免费升级;
6.5卖方对售后服务的需求必须在24小时答复,在48小时内提供技术服务;
6.6卖方长期为买方提供备件采购和供应服务。
附录A 供货业绩表
备注:1.本表所列业绩均须提供最终用户证明材料(供货合同、运行证明);。
