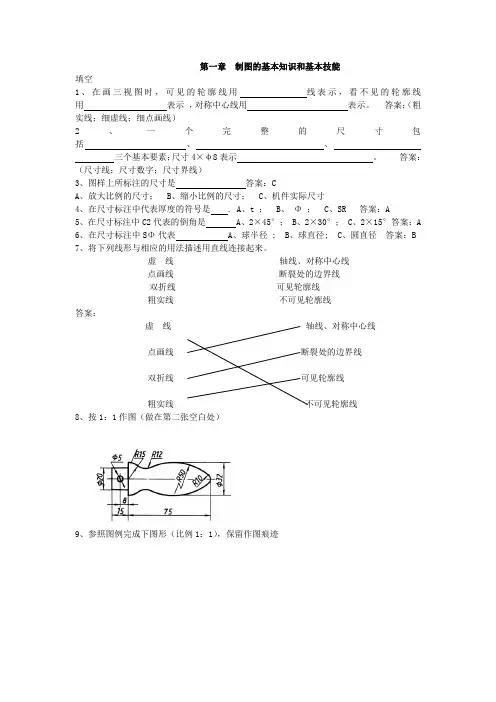

第一章制图的基本知识和基本技能填空1、在画三视图时,可见的轮廓线用线表示,看不见的轮廓线用表示,对称中心线用表示。
答案:(粗实线;细虚线;细点画线)2、一个完整的尺寸包括、、三个基本要素;尺寸4×φ8表示。
答案:(尺寸线;尺寸数字;尺寸界线)3、图样上所标注的尺寸是答案:CA、放大比例的尺寸;B、缩小比例的尺寸;C、机件实际尺寸4、在尺寸标注中代表厚度的符号是 . A、t ; B、Φ; C、SR 答案:A5、在尺寸标注中C2代表的倒角是 A、2×45°; B、2×30°; C、2×15°答案:A6、在尺寸标注中SΦ代表 A、球半径 ; B、球直径; C、圆直径答案:B7、将下列线形与相应的用法描述用直线连接起来。
虚线轴线、对称中心线点画线断裂处的边界线双折线可见轮廓线粗实线不可见轮廓线答案:虚线轴线、对称中心线点画线断裂处的边界线双折线可见轮廓线粗实线不可见轮廓线8、按1:1作图(做在第二张空白处)9、参照图例完成下图形(比例1:1),保留作图痕迹答案:答案:12、用圆规作出圆的内接正六边形(保留作图线)。
答案:第二章正投影作图基础1、投影法分为()()两类。
答案:中心投影法平行投影法2、正投影的投影特性()()()三种。
答案:显实性、积聚性、类似3、在三面投影体系中,三个投影面英文名称的简写为( )( )和()。
答案:H面,V面,W面4、空间直线相对于投影面的位置共有三种情况,分别为:()()()。
答案:垂直、平行、倾斜5、圆柱体在其轴线所垂直的投影面上的投影为圆,则另两个投影是()A、均为圆;B、均为矩形;C、均为直线答案:B6、投影面垂线中,()线在V面上的投影积聚为一点。
答案:正垂7、在投影面平行面中,正平面在()面上的投影反映实形,在()和()面上的投影积聚为一条直线。
答案:V、H、W8、在投影面平行线中,侧平线的()面反映实长,另外投影分别平行于()轴和()轴。

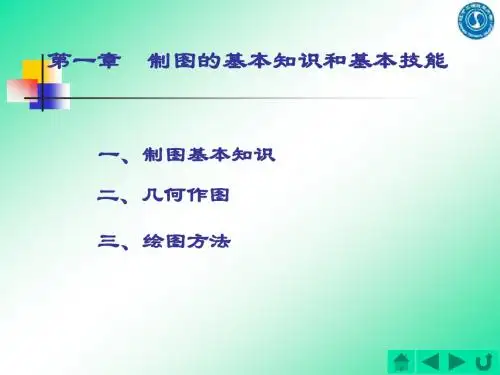

第一章制图的基本知识和基本技能一、制图基本知识二、几何作图三、绘图方法制图基本知识图纸幅面和格式:基本幅面:A0 、A1、A2、A3、A4 图框格式:留装订边不留装订边图框线用粗实线绘制标题栏:图框的右下角简化标题栏比例:图中图形与其实物相应要素线性尺寸之比原值比例1∶1放大比例5∶1 2∶15×10n∶1 2×10n∶1 1×10n∶1缩小比例1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶1×10n线型粗实线:可见轮廓线。
细实线:尺寸线。
虚线:不可见轮廓线。
细点画线:对称线,轴线。
波浪线:断裂处边界线粗线:宽度b在0.5~2mm细线:宽度b/2尺寸注法1.基本规则(1) 机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
(2)图样中(包括技术要求和其他说明)的尺寸,以毫米(mm)为单位时,不需标注单位符号(或名称),如采用其他单位,则应注明相应的单位符号。
(3)图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明。
(4)机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。
100尺寸线尺寸线终端尺寸界限2.尺寸的组成尺寸线、尺寸界限、尺寸数字和尺寸线终端1203.数字4.尺寸线5.尺寸界线6.尺寸注法示例几何作图根据图形的几何条件,用绘图工具将图形作出来,称为几何作图。
一、等分线段与正多边形二、斜度和锥度斜度:指一直线或平面对另一直线或一平面的倾斜程度,图样中以1:n标注。
锥度:指正圆锥的底圆直径与圆锥高度之比,在图样中常以1:n的形式标注。
三、圆弧连接用已知半径的圆弧来光滑连接已知直线或圆弧光滑连接即相切连接。
要保证相切,必须准确求出连接圆弧的圆心和切点作图步骤:1)求出连接圆弧的圆心2)求出连接点(切点)3)画圆弧O OK 1K 2R轨迹法求圆心RO平面图形的尺寸注法和线段分析平面图形---封闭图形---若干线段(直线,圆弧)相邻线段彼此相交或相切连接一、尺寸分析平面图形中标注的尺寸,必须能唯一确定图形的大小和形状定形尺寸:确定各部分形状大小定位尺寸:确定图形各部分相对位置尺寸基准:标注尺寸的起点二线段分析已知线段:定形,定位尺寸齐全中间线段:定形已知,定位不全连接线段:定形已知,定位没有三、平面图形作图步骤⏹1、定图形基准线,画已知线段⏹2、画中间线段⏹3、画连接线段⏹4、擦去多余图线,按规定线型加深椭圆画法(已知长短轴)DC四心近似画法几何作图XT2-1•1.准备工作:固定图纸,画边框、图框、标题栏等。

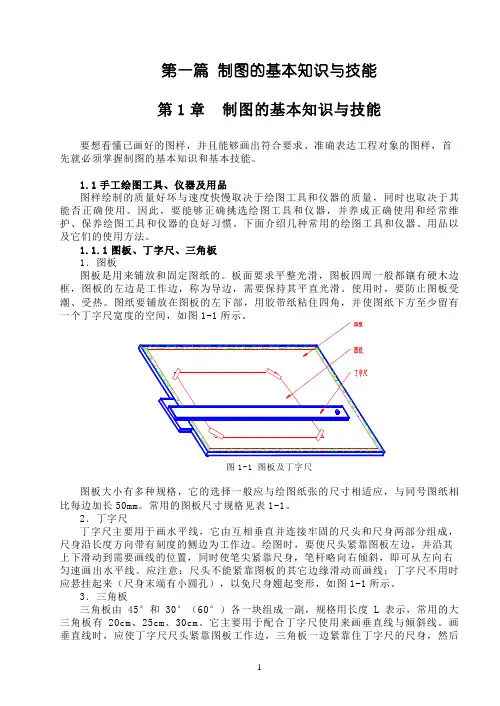

第一篇制图的基本知识与技能第1章制图的基本知识与技能要想看懂已画好的图样,并且能够画出符合要求、准确表达工程对象的图样,首先就必须掌握制图的基本知识和基本技能。
1.1手工绘图工具、仪器及用品图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量,同时也取决于其能否正确使用。
因此,要能够正确挑选绘图工具和仪器,并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。
下面介绍几种常用的绘图工具和仪器、用品以及它们的使用方法。
1.1.1图板、丁字尺、三角板1.图板图板是用来铺放和固定图纸的。
板面要求平整光滑,图板四周一般都镶有硬木边框,图板的左边是工作边,称为导边,需要保持其平直光滑。
使用时,要防止图板受潮、受热。
图纸要铺放在图板的左下部,用胶带纸粘住四角,并使图纸下方至少留有图1-1 图板及丁字尺图板大小有多种规格,它的选择一般应与绘图纸张的尺寸相适应,与同号图纸相比每边加长50mm。
常用的图板尺寸规格见表1-1。
2.丁字尺丁字尺主要用于画水平线,它由互相垂直并连接牢固的尺头和尺身两部分组成,尺身沿长度方向带有刻度的侧边为工作边。
绘图时,要使尺头紧靠图板左边,并沿其上下滑动到需要画线的位置,同时使笔尖紧靠尺身,笔杆略向右倾斜,即可从左向右匀速画出水平线。
应注意:尺头不能紧靠图板的其它边缘滑动而画线;丁字尺不用时应悬挂起来(尺身末端有小圆孔),以免尺身翘起变形,如图1-1所示。
3.三角板三角板由45°和30°(60°)各一块组成一副,规格用长度L表示,常用的大三角板有20cm、25cm、30cm。
它主要用于配合丁字尺使用来画垂直线与倾斜线。
画垂直线时,应使丁字尺尺头紧靠图板工作边,三角板一边紧靠住丁字尺的尺身,然后用左手按住丁字尺和三角板,且应靠在三角板的左边自下而上画线。
画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用,当画其它15°整数倍角的各种倾斜线时,需丁字尺和两块三角板配合使用画出,如图1-2a 所示。

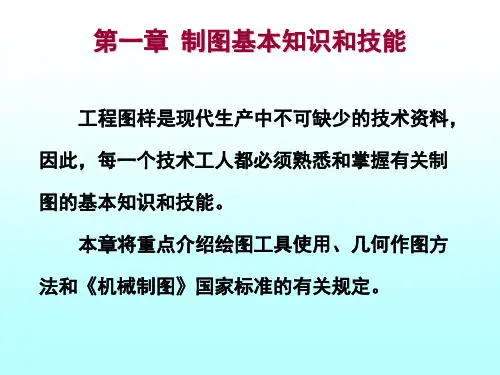

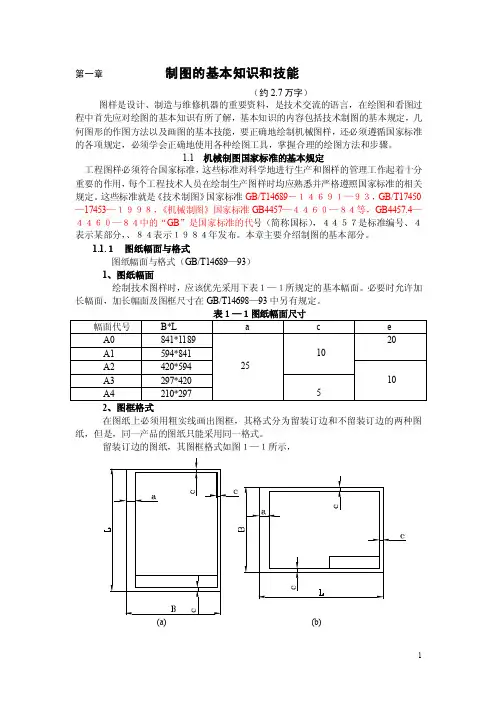

第一章制图的基本知识和技能(约2.7万字)图样是设计、制造与维修机器的重要资料,是技术交流的语言,在绘图和看图过程中首先应对绘图的基本知识有所了解,基本知识的内容包括技术制图的基本规定,几何图形的作图方法以及画图的基本技能,要正确地绘制机械图样,还必须遵循国家标准的各项规定,必须学会正确地使用各种绘图工具,掌握合理的绘图方法和步骤。
1.1 机械制图国家标准的基本规定工程图样必须符合国家标准,这些标准对科学地进行生产和图样的管理工作起着十分重要的作用,每个工程技术人员在绘制生产图样时均应熟悉并严格遵照国家标准的相关规定。
这些标准就是《技术制图》国家标准GB/T14689-14691—93,GB/T17450—17453—1998,《机械制图》国家标准GB4457—4460—84等,GB4457.4—4460—84中的“GB”是国家标准的代号(简称国标),4457是标准编号、4表示某部分,、84表示1984年发布。
本章主要介绍制图的基本部分。
1.1.1图纸幅面与格式图纸幅面与格式(GB/T14689—93)1、图纸幅面绘制技术图样时,应该优先采用下表1—1所规定的基本幅面。
必要时允许加长幅面,加长幅面及图框尺寸在GB/T14698—93中另有规定。
在图纸上必须用粗实线画出图框,其格式分为留装订边和不留装订边的两种图纸,但是,同一产品的图纸只能采用同一格式。
留装订边的图纸,其图框格式如图1—1所示,(a)(b)图1—1留装订边的图框格式不留装订边的图纸,其图框格式如图1—2所示,尺寸按表1—1的规定。
(a)(b)图1—2不留装订边的图框格式3、标题栏每张图纸必须画出标题栏,标题栏的格式和尺寸按GB10609.1—89规定,如图1—3所示,标题栏通常位于图纸右下角。
图1—3标题栏标题栏按图纸分为X 型如图1—1(b )、图1—2(b),和Y 型如图1—1(a )、图1—2(a ),看图的正方向与标题栏一致。
制图的基本知识和技能第一节常用的绘图工具用品及其用法要提高手工绘图的质量和速度,必须正确熟练地使用各种绘图工具和用品。
本节主要介绍常用的手工绘图工具、用品及其用法。
一、图板图板是用来铺放、固定图纸并进行绘图的(图1-1)。
板面要平整、光滑,左侧为工作边(又叫导边),必须光滑、平直。
使用时,要注板面和工作边完好不受损,防止受潮和受热。
二、丁字尺丁字尺由尺头和尺身两部分构成,如图1-1所示,它主要用来画水平线。
使用时,左手扶住尺头,并使尺头工作边紧靠图板工作边,上下移动到画线位置(图1-2a),然后将左手移到画线部位压住尺身,右手握笔,沿丁字尺工作边自左向右画水平线(图1-2b)。
禁止直接用丁字尺画铅垂线,也不能用尺身下缘画水平线。
用完要将丁字尺挂起,以免变形、跌坏或踩断。
三、三角板三角板与丁字尺配合,可以画水平线的垂直线,如图1-3所示。
画线时,三角板的一直角边靠紧丁字尺尺身工作边,另一直角边置于左侧,左右移动三角板至画线位置,左手按住丁字尺和三角板,右手握笔,自下而上沿三角板左边画垂直线。
三角板与丁字尺或直尺配合使用,可画与水平线成15。
倍数角的斜线,如图1-4所示。
两块三角板配合,还可以画任意已知直线的平行线或垂直线,如图1-5所示。
四、圆规圆规用来画圆和圆弧。
它的一条腿上装有钢针,另一条腿上可换装三种插脚和接长杆,其构造和附件如图1-6所示。
画圆前,应将插脚上的铅芯削好,将钢针有台肩的一端朝下,并使台肩面与铅芯尖端平齐,如图1-7所示。
画圆时,应将钢针尖对准圆心(可借助左手食指),并扎入图板,右手捏住圆规头部手柄,按顺时针方向画圆,并向前进方向稍微倾斜,画小圆时,圆规两脚应向里弯曲(图1-8a);画较大圆时,应调整钢针与铅芯插脚,保持与纸面垂直(图1-8b);画大圆时,应接上接长杆(图1-8c)。
五、分规分规用来量取尺寸和截取、等分线段。
当两腿并拢时,两针尖应会合于一点。
分规的开合,用一只手控制(图1-9a),若截取若干等长线段时,应以分规的两腿针尖交替作为旋转申心,沿给出的直线连续截取(图1-9b)。
