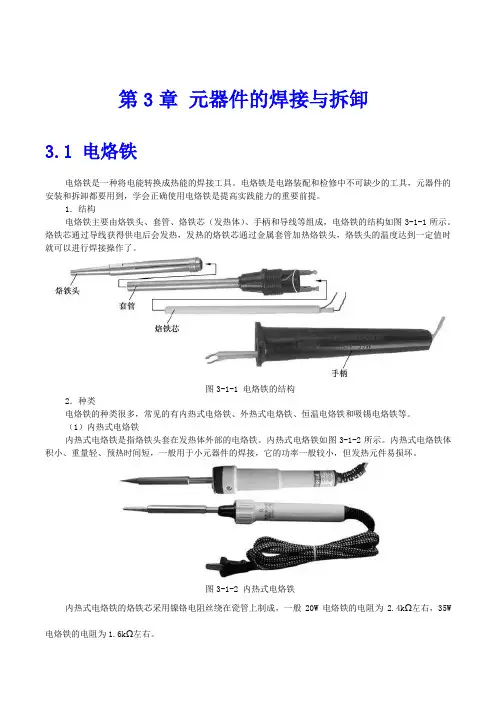

第3章元器件的焊接与拆卸3.1 电烙铁电烙铁是一种将电能转换成热能的焊接工具。
电烙铁是电路装配和检修中不可缺少的工具，元器件的安装和拆卸都要用到，学会正确使用电烙铁是提高实践能力的重要前提。
1．结构电烙铁主要由烙铁头、套管、烙铁芯（发热体）、手柄和导线等组成，电烙铁的结构如图3-1-1所示。
烙铁芯通过导线获得供电后会发热，发热的烙铁芯通过金属套管加热烙铁头，烙铁头的温度达到一定值时就可以进行焊接操作了。
图3-1-1 电烙铁的结构2．种类电烙铁的种类很多，常见的有内热式电烙铁、外热式电烙铁、恒温电烙铁和吸锡电烙铁等。
（1）内热式电烙铁内热式电烙铁是指烙铁头套在发热体外部的电烙铁。
内热式电烙铁如图3-1-2所示。
内热式电烙铁体积小、重量轻、预热时间短，一般用于小元器件的焊接，它的功率一般较小，但发热元件易损坏。
图3-1-2 内热式电烙铁内热式电烙铁的烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般20W电烙铁的电阻为2.4kΩ左右，35W 电烙铁的电阻为1.6kΩ左右。
（2）外热式电烙铁外热式电烙铁是指烙铁头安装在发热体内部的电烙铁。
外热式电烙铁如图3-1-3所示。
外热式电烙铁的烙铁头长短可以调整，烙铁头越短，烙铁头的温度就越高。
烙铁头有凿式、尖锥形、圆面形和半圆沟形等不同的形状，可以适应不同焊接面的需要。
（3）恒温电烙铁恒温电烙铁是一种利用温度控制装置来控制通电时间以使烙铁头保持恒温的电烙铁。
恒温电烙铁如图3-1-4所示。
图3-1-3 外热式电烙铁图3-1-4 恒温电烙铁恒温电烙铁一般用来焊接温度不宜过高、焊接时间不宜过长的元器件。
有些恒温电烙铁还可以调节温度，温度调节范围一般在200～450℃。
（4）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁融于一体的拆焊工具。
吸锡电烙铁如图3-1-5 所示。
在使用吸锡电烙铁时，先用带孔的烙铁头将元器件引脚上的焊锡熔化，然后让活塞运动产生吸引力，将元器件引脚上的焊锡吸入带孔的烙铁头内部，这样无焊锡的元器件就很容易拆下来了。
