霍尔传感器位移特性实验

霍尔效应的研究及利用霍尔效应测磁场实验报告指导老师：姓名：学号：实验日期：一、实验目的1、理解霍尔效应的原理，研究霍尔效应的应用；2、掌握DH4501N型三维亥姆霍兹线圈磁场实验仪的用法;3、利用霍尔效应法测量磁场大小，并且研究亥姆霍兹线圈的磁场分布规律；二、实验仪器DH4501N三维亥姆霍兹线圈磁场实验仪（仪器由信号源和测试架两大部分组成）A.仪器面板为三大部分，见下图(1) 。

（1）实验仪面板图1、励磁电流I M输出：前面板右侧，三位半数显电流表，显示输出电流值I M（A），直流恒流输出可调，接到测试架的励磁线圈，提供实验用的励磁电流。

2、霍尔片工作电流I S输出：前面板左侧，三位半数显电流表，显示输出电流值I S（mA），直流恒流输出可调，用于提供霍尔片的工作电流。

以上两组直流恒源只能在规定的负载范围内恒流，与之配套的“测试架”上的负载符合要求。

若要作它用时需注意。

提醒：只有在接通负载时，恒流源才有电流输出，数显表上才有相应显示。

3、V H、Vσ测量输入：前面板中部，三位半数显表显示输入值（mV），用于测量霍尔片的霍尔电压V H及霍尔片长度L方向的电压降Vσ。

使用前将两输入端接线柱短路，用调零旋钮调零。

提醒：I S霍尔片工作电流输出端与V H、Vσ测量输入端，连接测试架时，与测试架上对应的接线端子一一对应连接（红接线柱与红接线柱相连，黑接线柱与黑接线柱相连）。

励磁电流I M输出端连接到测试架线圈时，可以选择接单个线圈与双个线圈。

接双个线圈时，将两线圈串联，即一个线圈的黑接线柱与另一线圈的红接线柱相连。

另外两端子接至实验仪的I M端。

4、二个换向开关分别对励磁电流I M，工作电流I S进行正反向换向控制。

5、一个转换开关对霍尔片的霍尔电压V H与霍尔片长度L方向的电压降Vσ测量进行转换控制。

B. DH4501N三维亥姆霍兹线圈磁场测试架图（2）三维亥姆霍兹线圈磁场实验仪测试架本测试架的特点是三维可靠调节，见图（2）。

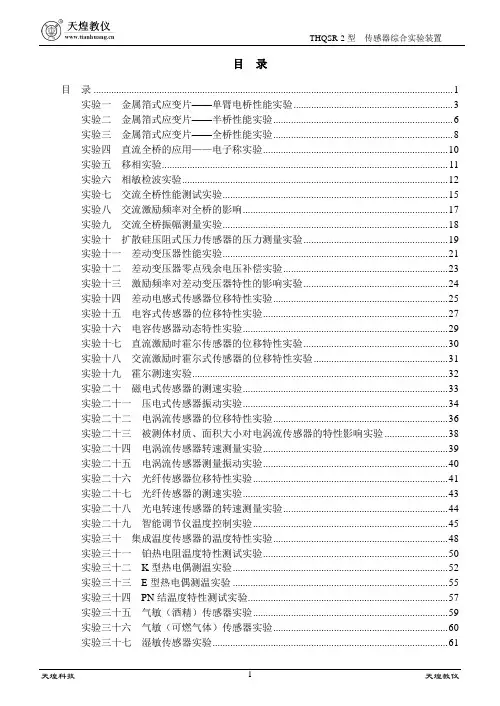

目录目录 (1)实验一金属箔式应变片——单臂电桥性能实验 (3)实验二金属箔式应变片——半桥性能实验 (6)实验三金属箔式应变片——全桥性能实验 (8)实验四直流全桥的应用——电子称实验 (10)实验五移相实验 (11)实验六相敏检波实验 (12)实验七交流全桥性能测试实验 (15)实验八交流激励频率对全桥的影响 (17)实验九交流全桥振幅测量实验 (18)实验十扩散硅压阻式压力传感器的压力测量实验 (19)实验十一差动变压器性能实验 (21)实验十二差动变压器零点残余电压补偿实验 (23)实验十三激励频率对差动变压器特性的影响实验 (24)实验十四差动电感式传感器位移特性实验 (25)实验十五电容式传感器的位移特性实验 (27)实验十六电容传感器动态特性实验 (29)实验十七直流激励时霍尔传感器的位移特性实验 (30)实验十八交流激励时霍尔式传感器的位移特性实验 (31)实验十九霍尔测速实验 (32)实验二十磁电式传感器的测速实验 (33)实验二十一压电式传感器振动实验 (34)实验二十二电涡流传感器的位移特性实验 (36)实验二十三被测体材质、面积大小对电涡流传感器的特性影响实验 (38)实验二十四电涡流传感器转速测量实验 (39)实验二十五电涡流传感器测量振动实验 (40)实验二十六光纤传感器位移特性实验 (41)实验二十七光纤传感器的测速实验 (43)实验二十八光电转速传感器的转速测量实验 (44)实验二十九智能调节仪温度控制实验 (45)实验三十集成温度传感器的温度特性实验 (48)实验三十一铂热电阻温度特性测试实验 (50)实验三十二K型热电偶测温实验 (52)实验三十三E型热电偶测温实验 (55)实验三十四PN结温度特性测试实验 (57)实验三十五气敏（酒精）传感器实验 (59)实验三十六气敏（可燃气体）传感器实验 (60)实验三十七湿敏传感器实验 (61)实验三十八F/V转换实验 (62)实验三十九智能调节仪转速控制实验 (63)实验一 金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

实验报告本课程名称：传感器与检测技术综合实验指导教师：班级：姓名：学号：2013~2014学年第一学期广东石油化工学院计算机与电子信息学院实验目录实验一金属箔式应变片――单臂电桥性能实验实验二金属箔式应变片――半桥性能实验实验三金属箔式应变片――全桥性能实验实验四金属箔式应变片单臂、半桥、全桥性能比较实验实验五直流激励时线性霍尔传感器的位移特性实验实验六霍尔转速传感器测电机转速实验实验七磁电式转速传感器的测电机转速实验实验八电涡流传感器的位移特性实验实验九光纤传感器的位移特性实验实验十光电转速传感器的转速测量实验实验一金属箔式应变片――单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=ΔL/L为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。

电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

对单臂电桥输出电压U o1= EKε/4。

三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、1位数显万用表（自备）。

托盘、砝码、42图1 应变片单臂电桥性能实验安装、接线示意图四、实验步骤：应变传感器实验模板说明：实验模板中的R1、R2、R3、R4为应变片，没有文字标记的5个电阻符号下面是空的，其中4个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。

1、根据图1〔应变式传感器（电子秤传感器）已装于应变传感器模板上。

传感器中4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4和加热器上。

传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。

实验一 金属箔式应变片——全桥性能实验一、实验目的了解全桥测量电路的优点二、基本原理全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。

当应变片初始阻值R1=R2=R3=R4、其变化值1234R R R R ∆=∆=∆=∆时，其桥路输出电压3o U EK ε=。

其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差都得到了改善。

三、实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。

四、实验步骤1.根据接线示意图安装接线。

2.放大器输出调零。

3.电桥调零。

4.应变片全桥实验数据记录如下表所示： 重量（g ） 0 20 40 60 80 100 120 140 电压（mv ）20.140.160.480.8100.8121.1141.2实验曲线如下所示：分析：从图中可见，数据点基本在拟合曲线上，线性性比半桥进一步提高。

5.计算灵敏度S=U/W ，非线性误差δ。

U=141.2mv ， W=140g ； 所以 S=141.2/140=1.0086 mv/g;m∆=0.1786g，y F S=140g，δ=⨯=0.1786/140100%06.利用虚拟仪器进行测量测量数据如下表所示：重量（g）0 20 40 60 80 100 120 140电压（mv）-1.1 19.6 40.4 61.1 81.7 102.4 122.0 142.0 实验曲线如下所示：五、思考题1.测量中，当两组对边电阻值R相同时，即R1=R3，R2=R4，而R1≠R2时，是否可以组成全桥：（1）可以；（2）不可以。

答：（2）不可以。

2.某工程技术人员在进行材料拉力测试时在棒材上贴了两组应变片，能否及如何利用四组应变片组成电桥，是否需要外加电阻。

答：能够利用它们组成电桥。

对于左边一副图，可以任意选取两个电阻接入电桥的对边，则输出为两倍的横向应变，如果已知泊松比则可知纵向应变。

对于右边的一幅图，可以选取R3、R4接入电桥对边，则输出为两倍的纵向应变。

实验四移相实验一、实验目的了解移相电路的原理和应用。

二、实验仪器移相器、信号源、示波器（自备）三、实验原理由运算放大器构成的移相器原理图如下图所示：图4-1 移相器原理图通过调节Rw，改变RC充放电时间常数，从而改变信号的相位。

四、实验步骤1．将“信号源”的U S100幅值调节为6V，频率调节电位器逆时针旋到底，将U S100与“移相器”输入端相连接。

2．打开“直流电源”开关，“移相器”的输入端与输出端分别接示波器的两个通道，调整示波器，观察两路波形。

3．调节“移相器”的相位调节电位器，观察两路波形的相位差。

4．实验结束后，关闭实验台电源，整理好实验设备。

五、实验报告根据实验现象，对照移相器原理图分析其工作原理。

（1）当两波形的相位差最大时：（2）当两波形的相位差最小时：六、注意事项实验过程中正弦信号通过移相器后波形局部有失真，这并非仪器故障。

实验五相敏检波实验一、实验目的了解相敏检波电路的原理和应用。

二、实验仪器移相器、相敏检波器、低通滤波器、信号源、示波器（自备）、电压温度频率表三、实验原理开关相敏检波器原理图如图5-1所示，示意图如图5-2所示：图5-1 检波器原理图图5-2 检波器示意图图5-1中Ui为输入信号端，AC为交流参考电压输入端，Uo为检波信号输出端，DC为直流参考电压输入端。

当AC、DC端输入控制电压信号时，通过差动电路的作用使、处于开或关的状态，从而把Ui端输入的正弦信号转换成全波整流信号。

输入端信号与AC参考输入端信号频率相同，相位不同时，检波输出的波形也不相同。

当两者相位相同时，输出为正半周的全波信号，反之，输出为负半周的全波信号。

四、实验步骤1．打开“直流电源”开关，将“信号源”U S1 00输出调节为1kHz，Vp-p＝8V的正弦信号（用示波器检测），然后接到“相敏检波器”输入端Ui。

2．将直流稳压电源的波段开关打到“±4V”处，然后将“U+”“GND1”接“相敏检波器”的“DC”“GND”。

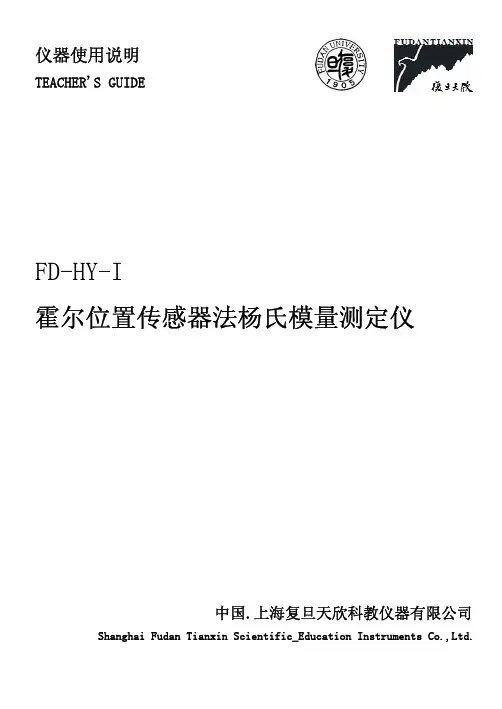

仪器使用说明TEACHER'S GUIDEFD-HY-I 霍尔位置传感器法杨氏模量测定仪中国.上海复旦天欣科教仪器有限公司Shanghai Fudan Tianxin Scientific_Education Instruments Co.,Ltd.霍尔位置传感器法杨氏模量测定仪一、概述 固体材料杨氏模量的测量是综合大学和工科院校物理实验中必做的实验之一。

该实 验可以学习和掌握基本长度和微小位移量测量的方法和手段，提高学生的实验技能。

随 着科学技术的发展，微小位移量的测量技术愈来愈先进，为了推动教学仪器和教学内容 的现代化，上海复旦天欣科教仪器有限公司与复旦大学基础物理实验教学中心合作，研 制并生产了杨氏模量实验仪。

该仪器是在弯曲法测量固体材料杨氏模量的基础上，加装 霍尔位置传感器而成的。

通过霍尔位置传感器的输出电压与位移量线性关系的定标和微 小位移量的测量，有利于联系科研和生产实际，使学生了解和掌握微小位移的非电量电 测新方法。

本仪器对经典实验装置和方法进行了改进，不仅保留了原有实验的教学内容，还增 加了霍尔位置传感器的结构、原理、特性及使用方法的了解，将先进科技成果应用到教 学实验中，扩大了学生的知识面，所以本仪器也是经典实验教学现代化的一个范例。

该 实验仪自推出市场以来，经复旦大学和全国几十所高校实验教学使用，一致反映效果很 好。

弯曲法测金属杨氏模量实验仪的特点是待测金属薄板只须受较小的力 F ，便可产生 较大的形变 ∆Z ，而且本仪器体积小、重量轻、测量结果准确度高，本仪器杨氏模量实际 测量误差小于 3%。

二、实验原理 （1） 霍尔位置传感器 在垂直于磁场方向通以电流 I ， 则与这二者 霍尔元件置于磁感应强度为 B 的磁场中， 相垂直的方向上将产生霍尔电势差 U H ：UH = K ⋅ I ⋅ B（1）（1）式中 K 为元件的霍尔灵敏度。

如果保持霍尔元件的电流 I 不变，而使其在一个均匀 梯度的磁场中移动时，则输出的霍尔电势差变化量为：-1-dB ⋅ ∆Z dZ dB 为常数时， ∆U H 与 ∆Z 成正比。

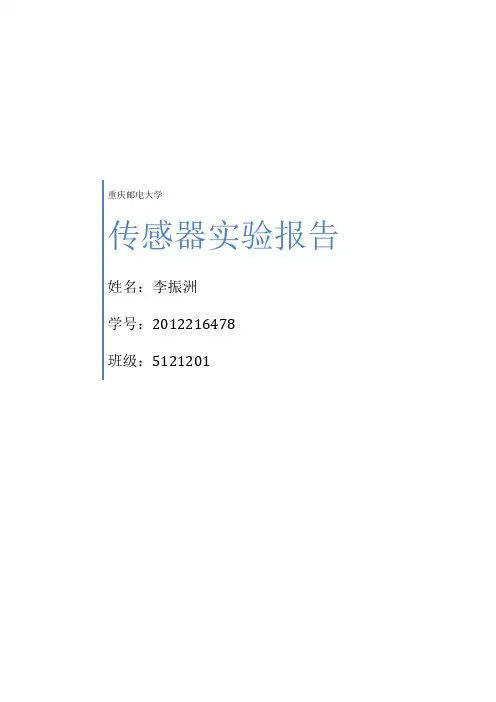

重庆邮电大学传感器实验报告姓名：李振洲学号：2012216478班级：5121201实验一 金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、实验仪器双杆式悬臂梁应变传感器、电压温度频率表、直流稳压电源（±4V ）、差动放大器、电压放大器、万用表（自备） 三、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为ε⋅=∆k RR（1-1） 式中RR∆为电阻丝电阻相对变化； k 为应变系数；ll∆=ε为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件。

如图1-1所示，将四个金属箔应变片(R1、R2、R3、R4)分别贴在双杆式悬臂梁弹性体的上下两侧，弹性体受到压力发生形变，应变片随悬臂梁形变被拉伸或被压缩。

图1-1 双杆式悬臂梁称重传感器结构图通过这些应变片转换悬臂梁被测部位受力状态变化，可将应变片串联或并联组成电桥。

如图1-2信号调理电路所示，R5=R6=R7=R 为固定电阻，与应变片一起构成一个单臂电桥，其输出电压RR R R E U ∆⋅+∆⋅=211/40 （1-2）E 为电桥电源电压；式1-2表明单臂电桥输出为非线性，非线性误差为L=%10021⋅∆⋅-RR。

图1-2 单臂电桥面板接线图四、实验内容与步骤1．悬臂梁上的各应变片已分别接到面板左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。

2．按图1-2接好“差动放大器”和“电压放大器”部分，将“差动放大器”的输入端短接并与地相连，“电压放大器”输出端接电压温度频率表（选择U ），开启直流电源开关。

将“差动放大器”的增益调节电位器与“电压放大器”的增益调节电位器调至中间位置（顺时针旋转到底后逆时针旋转5圈），调节调零电位器使电压温度频率表显示为零。

关闭“直流电源”开关。

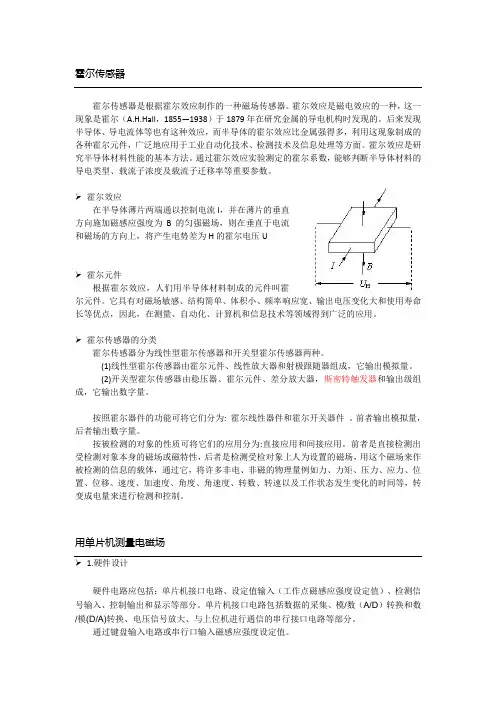

霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应是研究半导体材料性能的基本方法。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

霍尔效应在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为H的霍尔电压U霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

(1)线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

(2)开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

按照霍尔器件的功能可将它们分为: 霍尔线性器件和霍尔开关器件。

前者输出模拟量，后者输出数字量。

按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。

前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。

用单片机测量电磁场1.硬件设计硬件电路应包括：单片机接口电路、设定值输入（工作点磁感应强度设定值）、检测信号输入、控制输出和显示等部分。

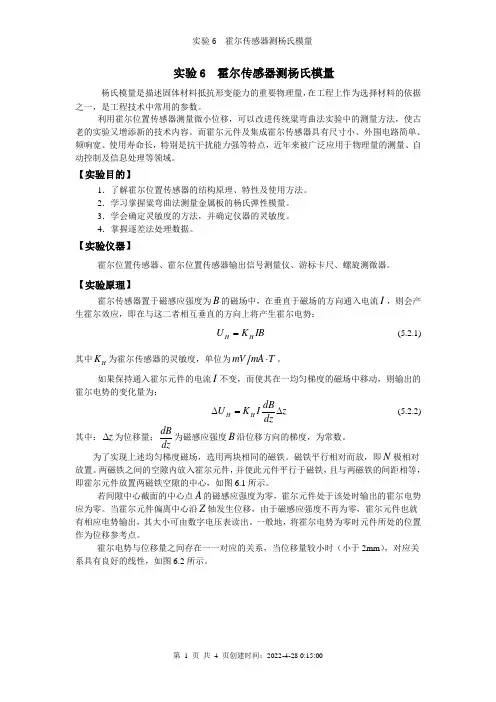

实验6 霍尔传感器测杨氏模量杨氏模量是描述固体材料抵抗形变能力的重要物理量，在工程上作为选择材料的依据之一，是工程技术中常用的参数。

利用霍尔位置传感器测量微小位移，可以改进传统粱弯曲法实验中的测量方法，使古老的实验又增添新的技术内容。

而霍尔元件及集成霍尔传感器具有尺寸小、外围电路简单、频响宽、使用寿命长，特别是抗干扰能力强等特点，近年来被广泛应用于物理量的测量、自动控制及信息处理等领域。

【实验目的】1．了解霍尔位置传感器的结构原理、特性及使用方法。

2．学习掌握粱弯曲法测量金属板的杨氏弹性模量。

3．学会确定灵敏度的方法，并确定仪器的灵敏度。

4．掌握逐差法处理数据。

【实验仪器】霍尔位置传感器、霍尔位置传感器输出信号测量仪、游标卡尺、螺旋测微器。

【实验原理】霍尔传感器置于磁感应强度为B 的磁场中，在垂直于磁场的方向通入电流I ，则会产生霍尔效应，即在与这二者相互垂直的方向上将产生霍尔电势：IB K U H H = (5.2.1)其中H K 为霍尔传感器的灵敏度，单位为T mA mV ⋅。

如果保持通入霍尔元件的电流I 不变，而使其在一均匀梯度的磁场中移动，则输出的霍尔电势的变化量为：z dzdBIK U H H ∆=∆ (5.2.2) 其中：z ∆为位移量；dzdB为磁感应强度B 沿位移方向的梯度，为常数。

为了实现上述均匀梯度磁场，选用两块相同的磁铁。

磁铁平行相对而放，即N 极相对放置。

两磁铁之间的空隙内放入霍尔元件，并使此元件平行于磁铁，且与两磁铁的间距相等，即霍尔元件放置两磁铁空隙的中心，如图6.1所示。

若间隙中心截面的中心点A 的磁感应强度为零，霍尔元件处于该处时输出的霍尔电势应为零。

当霍尔元件偏离中心沿Z 轴发生位移，由于磁感应强度不再为零，霍尔元件也就有相应电势输出，其大小可由数字电压表读出。

一般地，将霍尔电势为零时元件所处的位置作为位移参考点。

霍尔电势与位移量之间存在一一对应的关系，当位移量较小时（小于2mm ），对应关系具有良好的线性，如图6.2所示。

目录实验一金属箔式应变片——单臂电桥性能实验 (1)实验二金属箔式应变片——半桥性能实验 (3)实验三金属箔式应变片——全桥性能实验 (4)实验四金属箔式应变片单臂、半桥、全桥性能比较 (5)实验五金属箔式应变片的温度影响实验 (6)实验六直流全桥的应用——电子秤实验 (6)实验七移相器实验 (7)实验八相敏检波器实验 (9)实验九交流全桥的应用——振动测量实验 (10)实验十压阻式压力传感器的压力测量实验 (13)实验十一扩散硅压阻式压力传感器差压测量* (14)实验十二差动变压器的性能实验 (15)实验十三激励频率对差动变压器特性的影响实验 (16)实验十四差动变压器零点残余电压补偿实验 (18)实验十五差动变压器的应用——振动测量实验 (19)实验十六电容式传感器的位移特性实验 (21)实验十七电容传感器动态特性实验 (22)实验十八直流激励时霍尔式传感器的位移特性实验 (23)实验十九交流激励时霍尔式传感器的位移特性实验 (25)实验二十霍尔测速实验* (26)实验二十一磁电式传感器测速实验 (27)实验二十二压电式传感器测量振动实验 (28)实验二十三电涡流传感器位移特性实验 (29)实验二十四被测体材质对电涡流传感器的特性影响实验 (30)实验二十五被测体面积大小对电涡流传感器的特性影响实验 (31)实验二十六电涡流传感器测量振动实验 (31)实验二十七电涡流传感器的应用——电子秤实验 (33)实验二十八电涡流传感器测转速实验* (34)实验二十九光纤传感器的位移特性实验 (34)实验三十光纤传感器测量振动实验 (35)实验三十一光纤传感器测速实验 (36)实验三十二光电转速传感器的转速测量实验 (38)实验三十三 CU50温度传感器的温度特性实验 (39)100热电阻测温特性实验 (40)实验三十四 PT实验三十五热电偶测温性能实验 (42)实验三十六气体流量的测定实验* (43)实验三十七气敏（酒精）传感器实验 (44)实验三十八湿敏传感器实验 (45)实验三十九温度仪表PID控制实验 (45)实验四十外部温度控制实验系统* (47)实验四十一多功能数据采集控制器的使用介绍 (47)实验四十二计算机温度PID控制实验 (50)实验四十三数据采集卡动态链接库调用实验* (52)实验四十四转速PID控制系统 (53)附录一温控仪表操作说明 (55)附录二《微机数据采集系统软件》使用说明 (62)附录三《多功能数据采集系统软件》使用说明 (65)附录四《YL4.1系统软件》使用说明 (67)实验一 金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

实验四电涡流传感器位移特性实验一、实验目的：1、了解电涡流传感器测量位移的工作原理和特性。

2、了解不同的被测体材料对电涡流传感器性能的影响。

3、了解电涡流传感器位移特性与被测体的形状和尺寸有关。

二、基本原理：电涡流式传感器是一种建立在涡流效应原理上的传感器。

电涡流式传感器由传感器线圈和被测物体（导电体—金属涡流片）组成，如图4-1所示。

根据电磁感应原理，当传感器线圈（一个扁平线圈）通以交变电流（频率较高，一般为1MHz～2MHz）I1时，线圈周围空间会产生交变磁场H1，当线圈平面靠近某一导体面时，由于线圈磁通链穿过导体，使导体的表面层感应出呈旋涡状自行闭合的电流I2，而I2所形成的磁通链又穿过传感器线圈，这样线圈与涡流“线圈”形成了有一定耦合的互感，最终原线圈反馈一等效电感，从而导致传感器线圈的阻抗Z发生变化。

我们可以把被测导体上形成的电涡等效成一个短路环，这样就可得到如图4-2的等效电路。

图中R1、L1为传感器线圈的电阻和电感。

短路环可以认为是一匝短路线圈，其电阻为R2、电感为L2。

线圈与导体间存在一个互感M，它随线圈与导体间距的减小而增大。

图4-1电涡流传感器原理图图4-2电涡流传感器等效电路图根据等效电路可列出电路方程组：通过解方程组，可得I1、I2。

因此传感器线圈的复阻抗为：线圈的等效电感为：线圈的等效Q值为：Q＝Q0{[1-(Ｌ2ω2Ｍ2)/(Ｌ1Ｚ22)]／［1+(R2ω2Ｍ2)/(R1Ｚ22)］}式中：Q0—无涡流影响下线圈的Ｑ值，Q0＝ωＬ1／R1；Ｚ22—金属导体中产生电涡流部分的阻抗，Ｚ22＝R22+ω2L22。

由式Z、L和式Ｑ可以看出，线圈与金属导体系统的阻抗Z、电感L和品质因数Ｑ值都是该系统互感系数平方的函数，而从麦克斯韦互感系数的基本公式出发，可得互感系数是线圈与金属导体间距离x(H)的非线性函数。

因此Z、L、Ｑ均是ｘ的非线性函数。

虽然它整个函数是一非线性的，其函数特征为"S"型曲线，但可以选取它近似为线性的一段。

霍尔效应实验原理霍尔效应是指在导体中通过一定方向的电流时，垂直于电流与磁场方向的电场会产生电势差，并且该电势差与电流、磁场以及材料性质有关。

霍尔效应实验是为了研究和探究这种电势差现象的原理和机制。

实验装置和材料：- 霍尔元件：一个长方形的矽晶片，上方有四个电流引线和下方有四个电压引线- 恒温恒流电源：用来控制和稳定电流的大小和方向- 磁场装置：一对永久磁体，用来产生稳定的磁场- 比较器：用来测量霍尔元件上产生的电势差实验步骤：1. 准备工作：a. 将霍尔元件放在平整的实验台上，并确保霍尔元件的表面清洁无杂质。

b. 将电流引线A和B连接到恒温恒流电源的正、负极上，使电流通过霍尔元件。

c. 将电压引线C和D连接到比较器。

d. 将磁体分别放在霍尔元件的两侧，使磁场垂直于电流方向。

2. 实验记录：a. 调节恒温恒流电源的电流大小及方向，记录下每个电流值对应的比较器示数。

b. 通过改变电流方向，重复步骤a。

3. 数据处理：a. 统计每个电流值对应的比较器示数的平均值。

b. 根据已知的电流和比较器示数的关系，绘制图表。

实验原理解析：霍尔效应的实验原理基于洛伦兹力的作用效应。

当电流通过导体时，电子在磁场中会受到洛伦兹力的作用，使其偏转。

由于导体的存在，电子的偏转会产生电势差，这个电势差被称为霍尔电势差。

霍尔电势差与电流、磁场以及材料性质直接相关。

根据实验数据绘制的图表可以发现，当电流方向与磁场方向垂直时，霍尔电势差达到最大值，并呈线性关系。

此外，图表还能反映出霍尔电势差的极性（正负）。

通过进一步的数据处理和分析，可以得到霍尔系数和霍尔电阻的数值，从而更深入地了解材料的特性。

实验应用：霍尔效应实验在实际应用中有很多重要的作用。

其中包括：1. 磁场测量：通过测量霍尔电势差，可以确定磁场的强度及方向。

2. 物质性质研究：通过测量不同物质的霍尔电势差，可以研究材料的导电性质、载流子浓度等因素。

3. 传感器应用：将霍尔元件作为传感器，可以用于测量物体的位移、速度、角度等。

各类传感器测速性能比较实验一、实验目的比较各类传感器对测速实验的性能差异。

二、实验要求通过实验二十（霍尔测速实验）、实验二十一（磁电式传感器测速实验）、实验二十八（电涡流传感器测转速实验）、实验三十一（光纤传感器测速实验）以及实验三十二（光电转速传感器的转速测量实验），获得实验数据，进而对实验数据进行比较，获得各传感器测速的性能。

三、基本原理（一）霍尔测速实验：利用霍尔效应表达式UH = KHIB，当被测圆盘上装上N只磁性体时，圆盘每转一周，磁场就变化N次，霍尔电势相应变化N次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速（转速=60*频率/12）。

（二）磁电式传感器测速实验：基于电磁感应原理，N匝线圈所在磁场的磁通变化时，线圈中感应电势：发生变化，因此当转盘上嵌入N 个磁钢时，每转一周线圈感应电势产生N次变化，通过放大、整形和计数等电路即可测量转速。

（三）电涡流传感器测转速实验：利用电涡流的位移传感器及其位移特性，当被测转轴的端面或径向有明显的位移变化（齿轮、凸台）时，就可以得到相应的电压变化量，再配上相应电路测量转轴转速。

本实验请实验人员自己利用电涡流传感器和转动源、数显单元组建。

（四）光纤传感器测速实验：利用光纤位移传感器探头对旋转体被测物反射光的明显变化产生的电脉冲，经电路处理即可测量转速。

（五）光电转速传感器的转速测量实验：光电式转速传感器有反射型和直射型两种，本实验装置是反射型的，传感器端部有发光管和光电管，发光管发出的光源在转盘上反射后由光电管接收转换成电信号，由于转盘上有黑白相间的12个间隔，转动时将获得与转速及黑白间隔数有关的脉冲，将电脉冲计数处理即可得到转速值。

四、主要器件及单元霍尔式传感器、磁电式传感器、电涡流传感器、光纤传感器、光电转速传感器、直流源±15V、转速调节2~24V，转动源模块、光纤传感器实验模块、+5V直流电源、转动源单元及转速调节2-24V、数显转速/频率表。

实验一金属箔式应变片――单臂电桥性能实验四、实验结果：表由表1可得出：计算系统灵敏度S＝ΔU/ΔW=g;非线性误差δ=Δm/y FS ×100％=40%五、思考题：单臂电桥时，作为桥臂电阻应变片应选用：（1）正（受拉）应变片（2）负（受压）应变片（3）正、负应变片均可以。

答：正、负应变片都可以，因为正负对单臂电桥的传感器特性无影响总结：由图可知，单臂电桥理想下是线性的，但实际存在非线性误差。

实验二金属箔式应变片—半桥性能实验五：实验结果：重量（g）020406080100120140160180200电压（mv）091828374756667585942040608010020406080100120140160180200灵敏度S ＝U ／W=g ，非线性误差δ=94=%六思考题：1、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1）对边（2）邻边。

答：应放在邻边。

2、桥路（差动电桥）测量时存在非线性误差，是因为：（1）电桥测量原理上存在非线性（2）应变片应变效应是非线性的（3）调零值不是真正为零。

答：因为电桥原理上存在非线性误差。

总结：由图可知，半桥的传感器特性曲线非线性得到了改善，电桥输出灵敏度提高。

实验三 金属箔式应变片—全桥性能实验四、实验步骤：1、 将托盘安装到应变传感器的托盘支点上。

将实验模板差动放大器调零： 用导线将实验模板上的±15v 、⊥插口与主机箱电源±15v 、⊥分别相连，再将实验模板中的放大器的两输入口短接(V i ＝0)；调节放大器的增益电位器R W3 大约到中间位置(先逆时针旋到底，再顺时针旋转 2 圈)；将主机箱电压表的量程切换开关打到 2V 档，合上主机箱电源开关；调节实验模板放大器的调零电位器R W4 ，使电压表显示为零。

2、拆去放大器输入端口的短接线，根据图3—1 接线。

实验方法与实验二相同，将实验数据填入表3画出实验曲线；进行灵敏度和非线性误差计算。

实验一 箔式应变片性能一、实验目地：1、观察了解箔式应变片的结构及粘贴方式。

2、测试应变梁变形的应变输出。

3、了解实际使用的应变电桥的性能和原理。

二、实验原理：本实验说明箔式应变片在单臂直流电桥、半桥、全桥里的性能和工作情况。

应变片是最常用的测力传感元件。

当用应变片测试时，应变片要牢固地粘贴在测试体表面，当被测件受力发生形变，应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。

通过测量电路，转换成电信号输出显示。

电桥电路是最常用的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为△R 1／R 1、△R 2／R 2、△R 3／R 3、△R 4／R 4，当使用一个应变片时，R ΔR R =∑；当二个应变片组成差动状态工作，则有RR R Δ2=∑；用四个应变片组成二个差动对工作，且R 1＝R 2＝R 3＝R 4＝R ，RR R Δ4=∑。

由此可知，单臂，半桥，全桥电路的灵敏度依次增大。

根据戴维南定理可以得出测试电桥的输出电压近似等于1/4·E ·∑R ，电桥灵敏度Ku ＝V ／△R ／R ，于是对应于单臂、半桥和全桥的电压灵敏度度分别为1/4E 、1/2E 和E.。

由此可知，当E 和电阻相对变化一定时，电桥及电压灵敏度与各桥臂阻值的大小无关。

三、实验所需部件：直流稳压电源（±4V 档）、电桥、差动放大器、箔式应变片、砝码（20g ）、电压表（±4v ）。

四、实验步骤：1、调零 开启仪器电源，差动放大器增益至100倍（顺时针方向旋到底），“＋、－”输入端用实验线对地短路。

输出端接数字电压表，用“调零”电位器调整差动放大器输出电压为零，然后拔掉实验线。

调零后电位器位置不要变化。

2、按图（1）将实验部件用实验线连接成测试桥路。

桥路中R 1、R 2、R3、和W D 为电桥中的固定电阻和直流调平衡电位器，R 为应变片（可任选上、下梁中的一片工作片）。

实验目录实验一金属箔式应变片——单臂性能实验实验二金属箔式应变片——半桥性能实验实验三金属箔式应变片——全桥性能实验实验四金属箔式应变片——电子秤实验实验五差动变压器的性能测定实验六差动变压器零点残余电压测定及补偿实验七激励频率对差动变压器特性的影响实验八电容式传感器的位移特性实验实验九直流激励时霍尔传感器位移特性实验实验十集成温度传感器的特性实验十一P t100热电阻测温实验实验十二热敏电阻的特性研究实验十三光电二极管和光敏电阻的特性研究附录1 实验箱温度控制简要原理附录2 温度控制器使用说明实验一 金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、基本原理：金属丝在外力作用下发生机械形变时，其电阻值会发生变化，这就是金属的电阻应变效应。

金属的电阻表达式为： Sl R ρ= （1）当金属电阻丝受到轴向拉力F 作用时，将伸长l ∆，横截面积相应减小S ∆，电阻率因晶格变化等因素的影响而改变ρ∆，故引起电阻值变化R ∆。

对式（1）全微分，并用相对变化量来表示，则有：ρρ∆+∆-∆=∆S Sl l R R（2）式中的ll∆为电阻丝的轴向应变，用ε表示，常用单位με（1με=1×mmmm610-）。

若径向应变为rr∆，电阻丝的纵向伸长和横向收缩的关系用泊松比μ表示为）（l l r r ∆-=∆μ，因为S S ∆=2（rr ∆），则（2）式可以写成：llk l l l l l l R R∆=∆∆∆++=∆++∆=∆02121）（）（ρρμρρμ （3）式（3）为“应变效应”的表达式。

0k 称金属电阻的灵敏系数，从式（3）可见，0k 受两个因素影响，一个是（1+μ2），它是材料的几何尺寸变化引起的，另一个是）（ρερ∆，是材料的电阻率ρ随应变引起的（称“压阻效应”）。

对于金属材料而言，以前者为主，则μ210+≈k ，对半导体，0k 值主要是由电阻率相对变化所决定。

霍尔传感器工作原理及其主要特性霍尔传感器是根据霍尔效应制作的一种磁场传感器，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

那么霍尔传感器的工作原理是什么？这种传感器都有哪些优点？主要参数有哪些？本文将一一解答。

霍尔效应的本质是：固体材料中的载流子在外加磁场中运动时，因为受到洛仑兹力的作用而使轨迹发生偏移，并在材料两侧产生电荷积累，形成垂直于电流方向的电场，最终使载流子受到的洛仑兹力与电场斥力相平衡，从而在两侧建立起一个稳定的电势差即霍尔电压。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如下图所示：霍尔传感器霍尔传感器的优点及用途许多人都知道，轿车的自动化程度越高，微电子电路越多，就越怕电磁干扰。

而在汽车上有许多灯具和电器件，尤其是功率较大的前照灯、空调电机和雨刮器电机在开关时会产生浪涌电流，使机械式开关触点产生电弧，产生较大的电磁干扰信号。

采用功率霍尔开关电路可以减小这些现象。

霍尔器件通过检测磁场变化，转变为电信号输出，可用于监视和测量汽车各部件运行参数的变化。

例如位置、位移、角度、角速度、转速等等，并可将这些变量进行二次变换；可测量压力、质量、液位、流速、流量等。

霍尔器件输出量直接与电控单元接口，可实现自动检测。

目前的霍尔器件都可承受一定的振动，可在零下40℃到零上150℃范围内工作，全部密封不受水油污染，完全能够适应汽车的恶劣工作环境。

霍尔传感器可以测量任意波形的电流和电压，如：直流、交流、脉冲波形等，甚至对瞬态峰值的测量。

副边电流忠实地反应原边电流的波形。

而普通互感器则是无法与其比拟的，它一般只适用于测量50Hz正弦波原边电路与副边电路之间有良好的电气隔离，隔离电压可达9600Vrms；精度高：在工作温度区内精度优于1%，该精度适合于任何波形的测量；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。
