ANSYS热分析详解

ANSYS热分析详解ANSYS是一种常用的工程仿真软件，具有强大的多物理场耦合分析能力，其中热分析是其中一个重要的应用领域。

在ANSYS中进行热分析可以帮助工程师更好地了解物体在温度变化条件下的行为，从而优化设计方案。

下面将详细介绍ANSYS热分析的原理与流程。

首先，在进行ANSYS热分析前，需要进行前期准备工作。

包括建立几何模型，定义边界条件和导入材料参数等。

在建立几何模型时，可以使用ANSYS提供的建模工具或者导入CAD文件。

然后，需要定义材料参数，如热导率、比热等。

最后，需要定义边界条件，包括外界温度、边界热流、边界散热系数等。

接下来，进行热传导分析。

热传导分析是热分析的基础，用于计算物体内部的温度分布。

在ANSYS中，可以选择稳态或者瞬态分析。

对于稳态分析，需要设置收敛准则，使计算结果达到稳定状态。

对于瞬态分析，需要设置时间步长和总的仿真时间。

在进行计算时，ANSYS会利用有限元法对物体的几何形状进行离散化处理，并通过求解热传导方程来计算温度分布。

在得到物体内部的温度分布后，可以进行热应力分析。

热应力分析是在热传导分析的基础上引入力学应力计算的过程。

在ANSYS中，可以通过多物理场耦合分析的功能来实现。

首先，需要定义材料的线性热膨胀系数和弹性模量等力学参数。

然后，可以选择求解热固结方程和弹性平衡方程，来计算物体在温度变化条件下的应力分布。

除了热应力分析，还可以进行热辐射分析。

热辐射分析是在热传导分析的基础上引入辐射传热计算的过程。

在ANSYS中，可以选择不同的辐射模型来计算物体在温度变化条件下的辐射传热。

常用的辐射模型包括黑体辐射模型和灰体辐射模型等。

通过热辐射分析可以得到物体的辐射换热通量和辐射热功率等重要参数。

最后，进行结果分析和后处理。

在ANSYS中，可以对热分析的结果进行可视化和数据分析。

可以绘制温度云图、热应力云图等，从而更好地理解物体在热变形条件下的行为。

此外，还可以导出计算结果，并进行后续的工程设计和优化。

ANSYS热分析详解ANSYS（工程仿真软件）是一种广泛应用于工程领域的有限元分析软件。

它不仅可以进行结构力学分析，还可以进行热分析。

热分析是通过数值模拟来研究物体在不同温度和热载荷条件下的热行为。

下面将详细介绍ANSYS热分析的一般步骤和常见应用。

热分析的步骤通常包括几个关键步骤：1.几何建模：通过ANSYS软件创建物体的三维几何模型。

可以使用软件内置的几何建模工具或从其他CAD软件导入几何模型。

2.材料定义：选择适当的材料，并在ANSYS中定义其热特性，如导热系数、比热容和线膨胀系数等。

3.网格划分：将几何模型分割成许多小单元，称为有限元。

每个有限元具有一组方程来描述其热行为。

网格划分的质量直接影响到最终结果的准确性，因此需要仔细选择合适的网格划分方法。

4.边界条件：指定物体的边界条件，如温度、热流、辐射、对流等。

这些边界条件会影响物体的热传导和热平衡。

5.求解：通过解决一组非线性偏微分方程来计算物体的温度分布。

ANSYS使用有限元方法来求解这些方程，并返回物体在不同点上的温度值。

6.后处理：对计算结果进行可视化和分析。

ANSYS可以绘制温度分布图、热通量图、温度梯度图等，以帮助用户更好地理解和分析物体的热行为。

1.电子器件散热分析：在电子设备中，散热问题常常是一个关键问题。

通过ANSYS热分析，可以评估电子器件所产生的热量，以及散热器的性能，从而确保设备的可靠性和性能。

2.汽车发动机冷却分析：汽车发动机的性能和寿命受限于冷却系统的效果。

ANSYS热分析可以帮助评估不同冷却系统的性能，并优化设计以提高发动机的效率和耐久性。

3.压力容器热应力分析：在高温和高压条件下，压力容器可能会发生热应力。

ANSYS热分析可以帮助评估容器的热应力，并指导合适的设计改进。

4.太阳能热系统分析：太阳能是一种可再生能源，可以通过太阳能热系统将太阳能转化为热能。

ANSYS热分析可以帮助评估太阳能热系统的性能，并优化设计以提高能量转化效率。

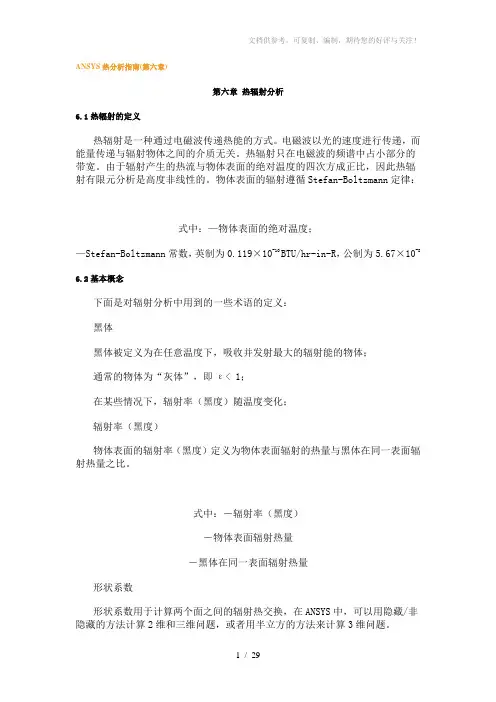

ANSYS热分析指南(第六章)第六章热辐射分析6.1热辐射的定义热辐射是一种通过电磁波传递热能的方式。

电磁波以光的速度进行传递，而能量传递与辐射物体之间的介质无关。

热辐射只在电磁波的频谱中占小部分的带宽。

由于辐射产生的热流与物体表面的绝对温度的四次方成正比，因此热辐射有限元分析是高度非线性的。

物体表面的辐射遵循Stefan-Boltzmann定律：式中：—物体表面的绝对温度；—Stefan-Boltzmann常数，英制为0.119×10-10 BTU/hr-in-R，公制为5.67×10-86.2基本概念下面是对辐射分析中用到的一些术语的定义：黑体黑体被定义为在任意温度下，吸收并发射最大的辐射能的物体；通常的物体为“灰体”，即ε< 1；在某些情况下，辐射率（黑度）随温度变化；辐射率（黑度）物体表面的辐射率（黑度）定义为物体表面辐射的热量与黑体在同一表面辐射热量之比。

式中：－辐射率（黑度）－物体表面辐射热量－黑体在同一表面辐射热量形状系数形状系数用于计算两个面之间的辐射热交换，在ANSYS中，可以用隐藏/非隐藏的方法计算2维和三维问题，或者用半立方的方法来计算3维问题。

表面I与表面J之间的形状系数为：形状系数是关于表面面积、面的取向及面间距离的函数；由于能量守恒，所以：根据相互原理：由辐射矩阵计算的形状系数为：式中：－单元法向与单元I,J连线的角度－单元I,J重心的距离有限单元模型的表面被处理为单元面积dAI 及dAJ，然后进行数字积分。

辐射对在辐射问题中，辐射对由一些相互之间存在辐射的面组成，可以是开放的或是闭合的。

在ANSYS中，可以定义多个辐射对，它们相互之间也可以存在辐射ANSYS使用辐射对来计算一个辐射对中各面间的形状系数；每一个开放的辐射对都可以定义自己的环境温度，或是向周围环境辐射的空间节点。

Radiosity 求解器当所有面上的温度已知时，Radiosity 求解器方法通过计算每一个面上的辐射热流来得到辐射体之间的热交换。

ANSYS热分析详解解析ANSYS是一种强大的有限元分析软件，可以用于各种工程领域的仿真和优化。

其中热分析是ANSYS的一个重要应用之一，可以帮助工程师预测和优化物体在热载荷下的性能。

下面将详细解析ANSYS热分析的相关内容。

首先，热分析是通过求解热传导方程来模拟物体的温度场分布。

热传导方程描述了物体内部的热传导行为，可以用来计算物体不同部位的温度。

在ANSYS中，可以通过设置边界条件、材料属性和加热源等参数来进行热分析。

对于热分析，首先需要定义模型的几何形状。

在ANSYS中，可以使用几何建模工具创建物体的三维模型，或者导入其他CAD软件的模型文件。

然后，在几何模型上定义网格，将物体划分为小的单元，以便求解热传导方程。

ANSYS提供了自动网格划分工具，可以根据用户设置的参数自动生成网格。

接下来，需要为每个单元指定材料属性。

不同材料的热导率、热容和密度等参数不同，会对热传导方程的求解结果产生影响。

在ANSYS中，可以预定义一些常用材料的属性，例如金属、塑料、陶瓷等，并可以根据需要创建自定义材料的属性。

在热分析中，还需要定义物体表面的边界条件。

边界条件可以是固定温度、固定热流量或者固定热通量等。

通过设置合适的边界条件，可以模拟各种实际情况下的热载荷。

例如，在电子设备的热分析中，可以将电子元件的表面设置为固定温度，以模拟电子元件的热散热行为。

除了边界条件，还可以在模型中添加加热源。

加热源可以是点热源、面热源或体热源等。

通过设置加热源的功率和位置，可以模拟物体在外界热源的作用下的温度分布。

例如，在汽车发动机的热分析中，可以将汽缸的燃烧室设置为体热源，以模拟燃烧产生的热量对发动机的影响。

在设置完模型参数后，可以使用ANSYS的求解器来求解热传导方程。

求解器会将边界条件、材料属性和加热源等参数代入到热传导方程中，并计算出物体的温度场分布。

在求解过程中，可以通过设置收敛准则来控制求解的精度和稳定性。

求解完热传导方程后，可以使用ANSYS提供的后处理工具来分析结果。

A N S Y S热分析指南——A N S Y S稳态热分析ANSYS热分析指南(第三章)第三章稳态热分析3.1稳态传热的定义ANSYS/Multiphysics，ANSYS/Mechanical，ANSYS/FLOTRAN和ANSYS/Professional这些产品支持稳态热分析。

稳态传热用于分析稳定的热载荷对系统或部件的影响。

通常在进行瞬态热分析以前，进行稳态热分析用于确定初始温度分布。

也可以在所有瞬态效应消失后，将稳态热分析作为瞬态热分析的最后一步进行分析。

稳态热分析可以计算确定由于不随时间变化的热载荷引起的温度、热梯度、热流率、热流密度等参数。

这些热载荷包括：对流辐射热流率热流密度（单位面积热流）热生成率（单位体积热流）固定温度的边界条件稳态热分析可用于材料属性固定不变的线性问题和材料性质随温度变化的非线性问题。

事实上，大多数材料的热性能都随温度变化，因此在通常情况下，热分析都是非线性的。

当然，如果在分析中考虑辐射，则分析也是非线性的。

3.2热分析的单元ANSYS和ANSYS/Professional中大约有40种单元有助于进行稳态分析。

有关单元的详细描述请参考《ANSYS Element Reference》，该手册以单元编号来讲述单元，第一个单元是LINK1。

单元名采用大写，所有的单元都可用于稳态和瞬态热分析。

其中SOLID70单元还具有补偿在恒定速度场下由于传质导致的热流的功能。

这些热分析单元如下：表3-1二维实体单元表3-2三维实体单元表3-3辐射连接单元表3-4传导杆单元表3-5对流连接单元表3-6壳单元表3-7耦合场单元表3-8特殊单元3.3热分析的基本过程ANSYS热分析包含如下三个主要步骤：前处理：建模求解：施加荷载并求解后处理：查看结果以下的内容将讲述如何执行上面的步骤。

首先，对每一步的任务进行总体的介绍，然后通过一个管接处的稳态热分析的实例来引导读者如何按照GUI路径逐步完成一个稳态热分析。

第一章简介一、热分析的目的热分析用于计算一个系统或部件的温度分布及其它热物理参数，如热量的获取或损失、热梯度、热流密度(热通量〕等。

热分析在许多工程应用中扮演重要角色,如内燃机、涡轮机、换热器、管路系统、电子元件等。

二、ANSYS的热分析•在ANSYS/Multiphysics、ANSYS/Mechanical、ANSYS/Thermal、ANSYS/FLOTRAN、ANSYS/ED 五种产品中包含热分析功能，其中ANSYS/FLOTRAN不含相变热分析。

•ANSYS热分析基于能量守恒原理的热平衡方程,用有限元法计算各节点的温度，并导出其它热物理参数。

•ANSYS热分析包括热传导、热对流及热辐射三种热传递方式。

此外,还可以分析相变、有内热源、接触热阻等问题。

三、ANSYS 热分析分类•稳态传热:系统的温度场不随时间变化•瞬态传热：系统的温度场随时间明显变化四、耦合分析•热－结构耦合•热－流体耦合•热－电耦合•热－磁耦合•热－电－磁－结构耦合等第二章 基础知识一、符号与单位W/m 2—℃二、传热学经典理论回顾热分析遵循热力学第一定律,即能量守恒定律：●对于一个封闭的系统（没有质量的流入或流出〕PE KE U W Q ∆+∆+∆=-式中：Q —— 热量; W —- 作功；∆U ——系统内能; ∆KE —-系统动能; ∆PE ——系统势能；● 对于大多数工程传热问题：0＝＝PE KE ∆∆； ● 通常考虑没有做功：0=W , 则:U Q ∆=；●对于稳态热分析：0=∆=U Q ,即流入系统的热量等于流出的热量； ●对于瞬态热分析：dtdUq =，即流入或流出的热传递速率q 等于系统内能的变化. 三、热传递的方式1、热传导热传导可以定义为完全接触的两个物体之间或一个物体的不同部分之间由于温度梯度而引起的内能的交换。

热传导遵循付里叶定律：dxdT k q -=''，式中''q 为热流密度(W/m 2），k 为导热系数（W/m-℃），“—”表示热量流向温度降低的方向。

ANSYS热分析指南(第六章)第六章热辐射分析6.1热辐射的定义热辐射是一种通过电磁波传递热能的方式。

电磁波以光的速度进行传递，而能量传递与辐射物体之间的介质无关。

热辐射只在电磁波的频谱中占小部分的带宽。

由于辐射产生的热流与物体表面的绝对温度的四次方成正比，因此热辐射有限元分析是高度非线性的。

物体表面的辐射遵循Stefan-Boltzmann定律：式中：—物体表面的绝对温度；—Stefan-Boltzmann常数，英制为0.119×10-10 BTU/hr-in-R，公制为5.67×10-8 6.2基本概念下面是对辐射分析中用到的一些术语的定义：黑体黑体被定义为在任意温度下，吸收并发射最大的辐射能的物体；通常的物体为“灰体”，即ε< 1；在某些情况下，辐射率（黑度）随温度变化；辐射率（黑度）物体表面的辐射率（黑度）定义为物体表面辐射的热量与黑体在同一表面辐射热量之比。

式中：－辐射率（黑度）－物体表面辐射热量－黑体在同一表面辐射热量形状系数形状系数用于计算两个面之间的辐射热交换，在ANSYS中，可以用隐藏/非隐藏的方法计算2维和三维问题，或者用半立方的方法来计算3维问题。

表面I与表面J之间的形状系数为：形状系数是关于表面面积、面的取向及面间距离的函数；由于能量守恒，所以：根据相互原理：由辐射矩阵计算的形状系数为：式中：－单元法向与单元I,J连线的角度－单元I,J重心的距离有限单元模型的表面被处理为单元面积dAI 及dAJ，然后进行数字积分。

辐射对在辐射问题中，辐射对由一些相互之间存在辐射的面组成，可以是开放的或是闭合的。

在ANSYS中，可以定义多个辐射对，它们相互之间也可以存在辐射ANSYS使用辐射对来计算一个辐射对中各面间的形状系数；每一个开放的辐射对都可以定义自己的环境温度，或是向周围环境辐射的空间节点。

Radiosity 求解器当所有面上的温度已知时，Radiosity 求解器方法通过计算每一个面上的辐射热流来得到辐射体之间的热交换。

ansys热分析ANSYS热分析引言热分析是一种在工程领域广泛应用的分析方法，它可以用来研究物体在不同温度条件下的热传导、热扩散和热辐射等问题。

ANSYS是一款被广泛应用于工程仿真的软件，其中包括了强大的热分析功能。

本文将介绍ANSYS热分析的基本原理、流程以及在不同工程领域中的应用。

一、ANSYS热分析的基本原理ANSYS热分析基于热传导和热辐射的基本原理，通过数学和物理模型来描述和分析物体在不同温度条件下的热行为。

热传导是指热能通过物质内部的分子运动传递的过程，而热辐射则是指物体通过电磁波的辐射传递热能的过程。

热分析可以帮助工程师预测和优化物体在真实工作环境下的热性能，从而提高产品的质量和可靠性。

二、ANSYS热分析的流程ANSYS热分析的流程通常包括几个基本步骤，下面将逐一介绍：1. 几何建模：在进行热分析之前，需要通过ANSYS软件进行几何建模，将待分析的物体建模成三维几何模型。

这一步骤可以使用ANSYS的几何建模工具来完成，如DesignModeler等。

2. 网格划分：在几何建模完成后，需要将几何模型分割成小的单元，如三角形或四边形等，以便进行数值计算。

这一步骤被称为网格划分或网格生成，通常使用ANSYS的网格划分工具进行。

3. 材料属性设置：在进行热分析之前，需要对物体的材料属性进行设置，如热导率、比热容等。

这些参数将影响热传导的速度和过程。

4. 边界条件设置：在热分析中，需要设置物体的边界条件，如温度边界条件、热通量边界条件等。

这些边界条件描述了物体在不同部位的热输入和输出。

5. 求解和结果分析：在完成前面的步骤后，可以使用ANSYS的求解器来求解热传导方程和辐射传热方程。

求解完成后，可以对结果进行分析，如温度分布、热流量等。

三、ANSYS热分析在不同工程领域中的应用1. 汽车工程：ANSYS热分析在汽车工程领域中有着广泛的应用。

例如，可以通过热分析来研究发动机的热耗散问题，优化散热系统的设计，提高发动机的工作效率和寿命。

第一章简介一、热分析的目的热分析用于计算一个系统或部件的温度分布及其它热物理参数，如热量的获取或损失、热梯度、热流密度（热通量〕等。

热分析在许多工程应用中扮演重要角色，如内燃机、涡轮机、换热器、管路系统、电子组件等。

二、ANSYS的热分析∙在ANSYS/Multiphysics、ANSYS/Mechanical、ANSYS/Thermal、ANSYS/FLOTRAN、ANSYS/ED五种产品中包含热分析功能,其中ANSYS/FLOTRAN不含相变热分析。

∙ANSYS热分析基于能量守恒原理的热平衡方程，用有限元法计算各节点的温度，并导出其它热物理参数。

∙ANSYS热分析包括热传导、热对流及热辐射三种热传递方式。

此外，还可以分析相变、有内热源、接触热阻等问题。

三、ANSYS 热分析分类∙稳态传热：系统的温度场不随时间变化∙瞬态传热：系统的温度场随时间明显变化四、耦合分析∙热－结构耦合∙热－流体耦合∙热－电耦合∙热－磁耦合∙热－电－磁－结构耦合等第二章 基础知识一、符号与单位二、传热学经典理论回顾热分析遵循热力学第一定律，即能量守恒定律:●对于一个封闭的系统（没有质量的流入或流出〕PE KE U W Q ∆+∆+∆=-式中: Q —— 热量;W —— 作功;∆U ——系统内能; ∆KE ——系统动能； ∆PE ——系统势能；● 对于大多数工程传热问题：0＝＝PE KE ∆∆； ● 通常考虑没有做功：0=W , 则：U Q ∆=；●对于稳态热分析：0=∆=U Q ，即流入系统的热量等于流出的热量； ●对于瞬态热分析：dtdUq =，即流入或流出的热传递速率q 等于系统内能的变化。

三、热传递的方式1、热传导热传导可以定义为完全接触的两个物体之间或一个物体的不同部分之间由于温度梯度而引起的内能的交换。

热传导遵循付里叶定律：dxdTkq -=''，式中''q 为热流密度（W/m 2），k 为导热系数（W/m-℃），“-”表示热量流向温度降低的方向。
