CPC316变频恒压供水控制器

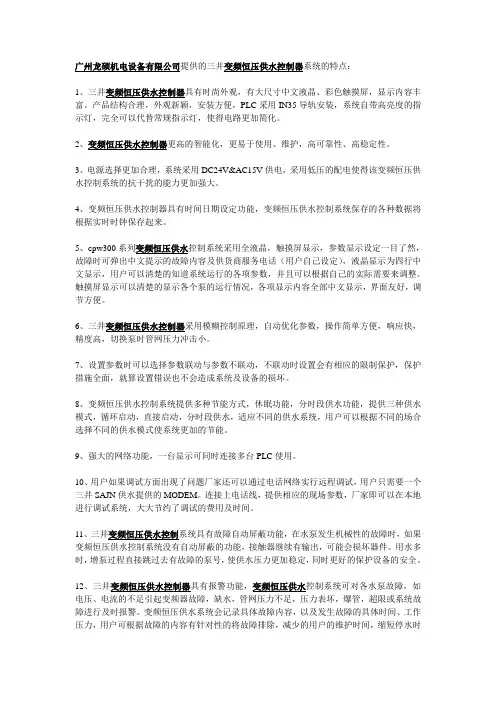

广州龙硕机电设备有限公司提供的三井变频恒压供水控制器系统的特点：1、三井变频恒压供水控制器具有时尚外观，有大尺寸中文液晶、彩色触摸屏，显示内容丰富。

产品结构合理，外观新颖，安装方便，PLC采用IN35导轨安装，系统自带高亮度的指示灯，完全可以代替常规指示灯，使得电路更加简化。

2、变频恒压供水控制器更高的智能化，更易于使用、维护，高可靠性、高稳定性。

3、电源选择更加合理，系统采用DC24V&AC15V供电，采用低压的配电使得该变频恒压供水控制系统的抗干扰的能力更加强大。

4、变频恒压供水控制器具有时间日期设定功能，变频恒压供水控制系统保存的各种数据将根据实时时钟保存起来。

5、cpw300系列变频恒压供水控制系统采用全液晶，触摸屏显示，参数显示设定一目了然，故障时可弹出中文提示的故障内容及供货商服务电话（用户自己设定），液晶显示为四行中文显示，用户可以清楚的知道系统运行的各项参数，并且可以根据自己的实际需要来调整。

触摸屏显示可以清楚的显示各个泵的运行情况，各项显示内容全部中文显示，界面友好，调节方便。

6、三井变频恒压供水控制器采用模糊控制原理，自动优化参数，操作简单方便，响应快，精度高，切换泵时管网压力冲击小。

7、设置参数时可以选择参数联动与参数不联动，不联动时设置会有相应的限制保护，保护措施全面，就算设置错误也不会造成系统及设备的损坏。

8、变频恒压供水控制系统提供多种节能方式，休眠功能，分时段供水功能，提供三种供水模式，循环启动，直接启动，分时段供水，适应不同的供水系统，用户可以根据不同的场合选择不同的供水模式使系统更加的节能。

9、强大的网络功能，一台显示可同时连接多台PLC使用。

10、用户如果调试方面出现了问题厂家还可以通过电话网络实行远程调试，用户只需要一个三井SAJN供水提供的MODEM。

连接上电话线，提供相应的现场参数，厂家即可以在本地进行调试系统，大大节约了调试的费用及时间。

11、三井变频恒压供水控制系统具有故障自动屏蔽功能，在水泵发生机械性的故障时，如果变频恒压供水控制系统没有自动屏蔽的功能，接触器继续有输出，可能会损坏器件。

面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。

系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。

1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。

1#泵在自动模式下，受程序控制以变频或者工频的方式运行。

2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。

2#泵在自动模式下，受程序控制以变频或者工频的方式运行。

电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。

比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。

报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。

当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。

触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。

该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。

该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。

该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。

该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。

用户名：ADMIN，密码：0000。

供水压力实际值：显示实时的供水压力值。

供水压力设定值：设定需要的供水压力。

在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。

高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。

低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。

(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。

根据现场情况不同，该处的三个数字也将会有微小的区别。

供水温度实际值：显示实时的供水温度值。

一、系统概述HD2000/3000系列微电脑变频供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等许多功能。

二、主要性能指标1.可编程设定泵工作方式，可选择一用一备、一变一工、高低压位式控制、两泵或三泵循环软启动、可定时自动切换备用泵；可设定“变频+工频” 等多种工作方式；2.面板表卡式安装，使用方便；3.全封闭按键式参数设定；4.采用人工智能模糊控制算法，高速CPU控制，设定参数少，控制精度高；5.内带看门狗电路采用数字滤波及多项抗干扰措施，防止软件跑飞；6.可设定上、下限控制压力；7.可设定补偿远传压力表误差值；8.设定压力和测量压力显示，能实时显示输出频率值；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水停机保护和外部停机保护功能；11.锅炉补水控制时，具有超压自动泄水控制功能；12.具有附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开关机控制功能；14.具有消防定时巡检控制功能，根据设定的天数对备用泵或消防泵进行定时巡检；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（一用一备）160mm×80mm×90mm（三泵循环软启动）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对温度:20～90RH;6.额定工作电压:AC220V±10%;7.控制器额定功耗:5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：一用一备型控制器面板示意图一用一备型控制器端子接线图两泵循环软起动型控制器端子接线图接线端子说明：N----AC 220V零线L ---- AC 220V火线P1---1#泵运行触点P2---2#泵运行触点FWD---正转运行CM1---信号公共点1 CM2---信号公共点2 D/A ---DC0-10V输出DI1---第二压力（动压）DI2---停机(缺水)信号GND---压力表低端IN---压力信号输入端V+ ----压力表高端(P1)B1----1#泵变频端子(P2)B2----2#泵变频端子G1--- 1#泵工频端子G2---2#泵工频端子三泵循环软起动型控制器面板示意图三泵循环软起动型控制器端子接线图接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----压力表高端IN---压力信号输入端GND---压力表低端(信号地) DI2---停机(缺水)信号DI1---第二压力(压力)运行信号D/A ---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

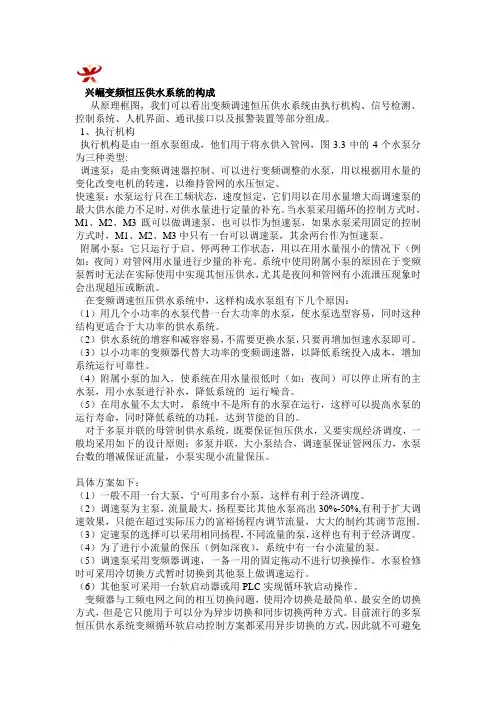

兴崛变频恒压供水系统的构成从原理框图，我们可以看出变频调速恒压供水系统由执行机构、信号检测、控制系统、人机界面、通讯接口以及报警装置等部分组成。

1、执行机构执行机构是由一组水泵组成，他们用于将水供入管网，图3.3中的4个水泵分为三种类型:调速泵：是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定。

快速泵：水泵运行只在工频状态，速度恒定，它们用以在用水量增大而调速泵的最大供水能力不足时，对供水量进行定量的补充。

当水泵采用循环的控制方式时，M1、M2、M3既可以做调速泵，也可以作为恒速泵，如果水泵采用固定的控制方式时，M1、M2、M3中只有一台可以调速泵，其余两台作为恒速泵。

附属小泵：它只运行于启、停两种工作状态，用以在用水量很小的情况下（例如：夜间）对管网用水量进行少量的补充。

系统中使用附属小泵的原因在于变频泵暂时无法在实际使用中实现其恒压供水，尤其是夜间和管网有小流泄压现象时会出现超压或断流。

在变频调速恒压供水系统中，这样构成水泵组有下几个原因：（1）用几个小功率的水泵代替一台大功率的水泵，使水泵选型容易，同时这种结构更适合于大功率的供水系统。

（2）供水系统的增容和减容容易，不需要更换水泵，只要再增加恒速水泵即可。

（3）以小功率的变频器代替大功率的变频调速器，以降低系统投入成本，增加系统运行可靠性。

（4）附属小泵的加入，使系统在用水量很低时（如：夜间）可以停止所有的主水泵，用小水泵进行补水，降低系统的运行噪音。

（5）在用水量不太大时，系统中不是所有的水泵在运行，这样可以提高水泵的运行寿命，同时降低系统的功耗，达到节能的目的。

对于多泵并联的母管制供水系统，既要保证恒压供水，又要实现经济调度，一般均采用如下的设计原则：多泵并联，大小泵结合，调速泵保证管网压力，水泵台数的增减保证流量，小泵实现小流量保压。

具体方案如下：（1）一般不用一台大泵，宁可用多台小泵，这样有利于经济调度。

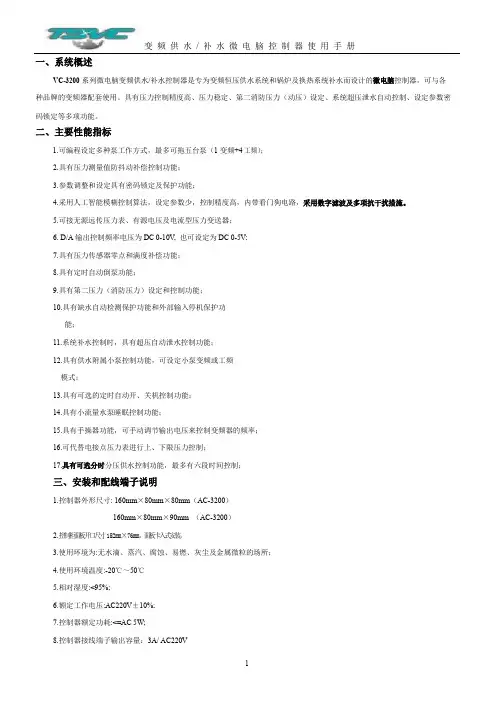

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TRD/T+---RS232/485通讯接口NC---空点RRD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

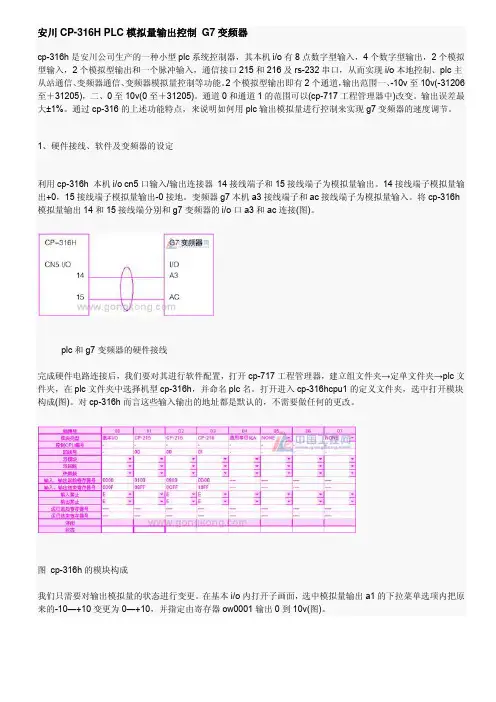

安川CP-316H PLC模拟量输出控制 G7变频器cp-316h是安川公司生产的一种小型plc系统控制器，其本机i/o有8点数字型输入，4个数字型输出，2个模拟型输入，2个模拟型输出和一个脉冲输入，通信接口215和216及rs-232串口，从而实现i/o本地控制、plc主从站通信、变频器通信、变频器模拟量控制等功能。

2个模拟型输出即有2个通道，输出范围一、-10v至10v(-31206至＋31205)，二、0至10v(0至＋31205)。

通道0和通道1的范围可以(cp-717工程管理器中)改变。

输出误差最大±1%。

通过cp-316的上述功能特点，来说明如何用plc输出模拟量进行控制来实现g7变频器的速度调节。

1、硬件接线、软件及变频器的设定利用cp-316h 本机i/o cn5口输入/输出连接器 14接线端子和15接线端子为模拟量输出。

14接线端子模拟量输出+0，15接线端子模拟量输出-0接地。

变频器g7本机a3接线端子和ac接线端子为模拟量输入。

将cp-316h 模拟量输出14和15接线端分别和g7变频器的i/o口a3和ac连接(图)。

plc和g7变频器的硬件接线完成硬件电路连接后，我们要对其进行软件配置，打开cp-717工程管理器，建立组文件夹→定单文件夹→plc文件夹，在plc文件夹中选择机型cp-316h，并命名plc名。

打开进入cp-316hcpu1的定义文件夹，选中打开模块构成(图)。

对cp-316h而言这些输入输出的地址都是默认的，不需要做任何的更改。

图 cp-316h的模块构成我们只需要对输出模拟量的状态进行变更。

在基本i/o内打开子画面，选中模拟量输出a1的下拉菜单选项内把原来的-10—+10变更为0—+10，并指定由寄存器ow0001输出0到10v(图)。

图基本i/o内的子画面cp-717工程管理器设置终了后，还必须对g7变频器进行参数的设定，如不进行变频器参数的情况下，是无法正常运行。

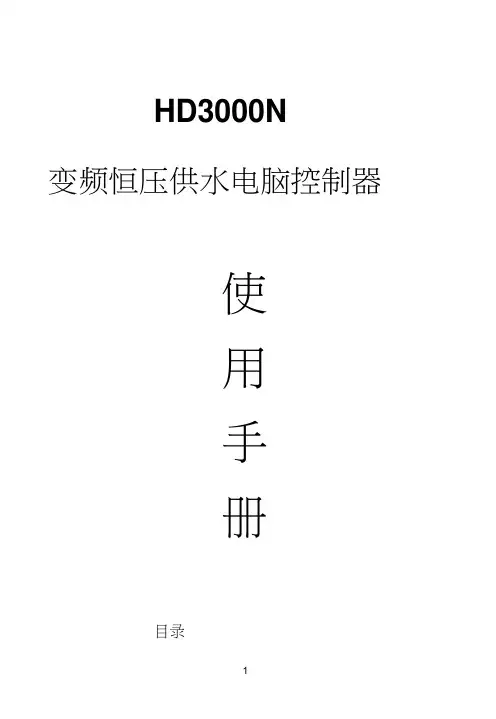

HD3000N变频恒压供水电脑控制器使用手册目录系统概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2)主要性能指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2)安装尺寸和接线端子说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3) 操作面板指示及参数设定说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(5) 参数列表及参数出厂默认值⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(6) 恢复系统参数出厂值⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(6) 系统参数功能详细说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(9) 故障显示代码说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(17) 外部输入信号端子说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(17) 系统当前时间的调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(18) 手动临时开机的调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(18) 外部输出端子与部分变频器端子的连接表⋯⋯⋯⋯⋯(18) 控制器与压力变送器的连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(19) RS485远程通讯接口⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(19)一、系统概述HD3000N 系列微电脑变频供水/ 补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1. 可编程设定多种泵工作方式，最多可拖 4 台泵循环启动；2. 可选配的RS485 远程通讯接口，标准组态软件支持远程通讯；3. 参数调整和设定具有密码锁定及保护功能；4. 采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5. 可接无源远传压力表、有源电压及电流型压力变送器；6. D/A 输出控制频率电压为DC 0-10V , 也可设定为DC 0-5V;7. 具有压力传感器零点和满度补偿功能；8. 具有定时自动倒泵功能；9. 具有第二压力（消防压力）设定和控制功能；10. 具有缺水自动检测保护功能和外部输入停机保护功能；11. 系统补水控制时，具有超压自动泄水控制功能；12. 具有供水附属小泵控制功能，可设定小泵变频或工频模式；13. 具有可选的定时自动开、关机控制功能；14. 具有小流量水泵睡眠控制功能；15. 具有手操器功能，可手动调节输出电压来控制变频器的频率；16. 可代替电接点压力表进行上、下限压力控制；17. 具有分时分压供水控制功能，最多有六段时间控制；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm × 80mm× 90mm2. 控制柜面板开口尺寸151m×m75m，m面板卡入式安装。

BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。

其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求.本设备广泛应用于:●城乡水厂泵站，加压泵站；●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水；●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。

二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。

本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。

每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。

出水侧还装有一个逆止阀，防止水倒流。

为节约占地面积，泵一般采用立式结构。

泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。

三、设备特点节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。

低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。

系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等.占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。

容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。

运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提供合适的供水压力。

合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件.快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。

变频供水/补水微电脑控制器使用手册一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V五、控制器参数列表及出厂默认值变频供水/补水微电脑控制器使用手册9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+---RS232/485通讯接口NC---空点RXD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TRD/T+---RS232/485通讯接口NC---空点RRD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

变频恒压供水系统设计
李景锋
【期刊名称】《科技创新与应用》
【年(卷),期】2016(000)020
【摘要】根据公司2015年做出的智能制造战略思想指导,我们对松山湖厂区的软水供给水泵进行变频恒压改造,在传统控制方式基础上增加一套变频控制系统.从现场评估到方案实施完成,从车间用水实际情况的采集到供水压力的优化调整,整个过程持续时间将近4个月.该供水系统集PLC、变频器、传感器等自控设备于一体,具有自控程度高及节能效果好的特点.
【总页数】2页(P7-8)
【作者】李景锋
【作者单位】广东生益科技股份有限公司,广东东莞 523039
【正文语种】中文
【相关文献】
1.变频恒压供水控制系统设计
2.模拟量方式变频恒压供水控制系统设计
3.变频恒压供水系统设计
4.模拟量方式变频恒压供水控制系统设计
5.基于TIA和PLC的变频恒压供水自动控制系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。

变频恒压供水设备控制视窗——供水控制方式的革命a)微软视窗技术在供水领域的成功应用供水视窗系统是由中崛供水资深专家参与设计、编程的供水专用软件。

是微软视窗技术在供水领域的首次应用，具有以下特点：1、采用嵌入式结构，由中央控制器（CPU）、内存储器、外存储器、触摸式显示屏组成，是一台真正意义上的工业级的计算机。

2、独立工作，随时启停，不影响设备的正常运行。

3、可通过强大的在线编程平台，非常灵活的满足不同客户的特殊要求。

b)硬件——工业级认证，坚如磐石中崛供水视窗系统采用的硬件结构，是经过严格的工业级认证的产品，有以下特点1、防护等级高，可以做到IP65（IP介绍附后），基本适应于任何工业和民用环境下工作，而一般的按钮开关的防护等级为IP40，据统计采用视窗系统后故障率可减少60%左右。

2、使用寿命长：供水视窗通电状态下的使用寿命为十万小时，而一般情况下，供水视窗处于关闭状态，很少使用，所以在20年的设备寿命周期内，无需考虑更换和维修问题。

3、坚固耐用，精密可靠：一般的按钮开关的最大开关次数为10,000次，供水视窗的触摸次数可在1,000,000次以上。

触摸精度在2毫米以内。

c）全球化的多媒体软件系统供水视窗标志着供水软件的新标准：——将企业级性能和可靠性与空前的简单使用结合起来。

面向全球用户：供水视窗具有全世界多语言支持，可以在24种语言中选择。

使用向导功能：不必是专家，任何人都可以在简单的提示下，迅速准确地操作设备，犹如在电脑游戏中使用一件武器或打开一扇门。

可在全球任何位置操作：可在全球的任何角落，通过计算机网络，远程监视和控制中崛供水设备的运行。
