SAJN变频恒压供水控制器CPW200说明书

广州龙硕机电设备有限公司提供的三井变频恒压供水控制器系统的特点:1、三井变频恒压供水控制器具有时尚外观,有大尺寸中文液晶、彩色触摸屏,显示内容丰富。

产品结构合理,外观新颖,安装方便,PLC采用IN35导轨安装,系统自带高亮度的指示灯,完全可以代替常规指示灯,使得电路更加简化。

2、变频恒压供水控制器更高的智能化,更易于使用、维护,高可靠性、高稳定性。

3、电源选择更加合理,系统采用DC24V&AC15V供电,采用低压的配电使得该变频恒压供水控制系统的抗干扰的能力更加强大。

4、变频恒压供水控制器具有时间日期设定功能,变频恒压供水控制系统保存的各种数据将根据实时时钟保存起来。

5、cpw300系列变频恒压供水控制系统采用全液晶,触摸屏显示,参数显示设定一目了然,故障时可弹出中文提示的故障内容及供货商服务电话(用户自己设定),液晶显示为四行中文显示,用户可以清楚的知道系统运行的各项参数,并且可以根据自己的实际需要来调整。

触摸屏显示可以清楚的显示各个泵的运行情况,各项显示内容全部中文显示,界面友好,调节方便。

6、三井变频恒压供水控制器采用模糊控制原理,自动优化参数,操作简单方便,响应快,精度高,切换泵时管网压力冲击小。

7、设置参数时可以选择参数联动与参数不联动,不联动时设置会有相应的限制保护,保护措施全面,就算设置错误也不会造成系统及设备的损坏。

8、变频恒压供水控制系统提供多种节能方式,休眠功能,分时段供水功能,提供三种供水模式,循环启动,直接启动,分时段供水,适应不同的供水系统,用户可以根据不同的场合选择不同的供水模式使系统更加的节能。

9、强大的网络功能,一台显示可同时连接多台PLC使用。

10、用户如果调试方面出现了问题厂家还可以通过电话网络实行远程调试,用户只需要一个三井SAJN供水提供的MODEM。

连接上电话线,提供相应的现场参数,厂家即可以在本地进行调试系统,大大节约了调试的费用及时间。

11、三井变频恒压供水控制系统具有故障自动屏蔽功能,在水泵发生机械性的故障时,如果变频恒压供水控制系统没有自动屏蔽的功能,接触器继续有输出,可能会损坏器件。

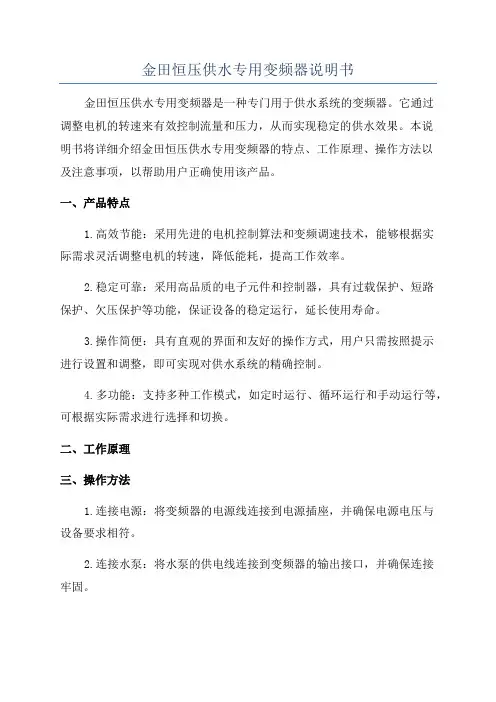

金田恒压供水专用变频器说明书金田恒压供水专用变频器是一种专门用于供水系统的变频器。

它通过调整电机的转速来有效控制流量和压力，从而实现稳定的供水效果。

本说明书将详细介绍金田恒压供水专用变频器的特点、工作原理、操作方法以及注意事项，以帮助用户正确使用该产品。

一、产品特点1.高效节能：采用先进的电机控制算法和变频调速技术，能够根据实际需求灵活调整电机的转速，降低能耗，提高工作效率。

2.稳定可靠：采用高品质的电子元件和控制器，具有过载保护、短路保护、欠压保护等功能，保证设备的稳定运行，延长使用寿命。

3.操作简便：具有直观的界面和友好的操作方式，用户只需按照提示进行设置和调整，即可实现对供水系统的精确控制。

4.多功能：支持多种工作模式，如定时运行、循环运行和手动运行等，可根据实际需求进行选择和切换。

二、工作原理三、操作方法1.连接电源：将变频器的电源线连接到电源插座，并确保电源电压与设备要求相符。

2.连接水泵：将水泵的供电线连接到变频器的输出接口，并确保连接牢固。

3.设置参数：按照说明书中的操作步骤，进入设置界面，根据实际情况进行参数设置，如压力参考值、流量参考值等。

4.启动运行：设置完参数后，按下启动按钮，变频器将开始运行，并根据参数设置自动调节电机的转速，以实现恒压供水。

四、注意事项1.在操作变频器之前，请先确保电源线已断开，以防触电事故发生。

2.在操作参数设置时，请按照说明书中的操作步骤进行，切勿随意更改参数，以免影响供水效果。

3.在使用过程中，如有异常情况出现，请及时关闭变频器，并检查电源线和泵的连接是否正常，以及是否存在电机过载等问题。

4.定期检查和清洁变频器的散热器，以保证其散热效果和稳定运行。

五、维护保养1.每隔一段时间，对变频器进行维护保养，包括清洁散热器、紧固螺丝等。

3.长时间不使用时，请将变频器断开电源，并存放在干燥、通风良好的地方。

以上是对金田恒压供水专用变频器的详细说明，希望能够帮助用户正确使用和维护该产品，实现稳定可靠的供水效果。

感谢使用本公司产品，在使用设备前请仔细阅读《使用说明书》变频恒压供水控制柜使用说明（3N～380V／220V50HZ）；如相序故障灯亮，调换总开关出线的2根线。

2.手动工频测试：把“手动自动”开关拨至“手动”，所有泵手动开关拨至“关”，合上分开关，把泵手动开关拨至“开”，可工频运行泵，检查水泵的转向是否正确，如反转，调换水泵接至端子排上的2根线。

3.手动变频测试：把“手动自动”开关拨至“自动”，在视窗系统内进入【泵控制】画面，所有泵手动开关拨至“关”，系统方式开关“测试运行”切换至“测试”，把某一台泵的手动开关拨至“开”，泵变频运行，检查转向，如不对，把变频器输出端的2相线对调。

将泵检修开关拨至“运行”，将“手动自动”旋钮置于手动，分别把泵的“停止启动”拨至启动就可启动该水泵，检查水泵的转向是否正确；同样检查每台水泵工作情况。

4.根据需要设定工作参数，至此设备可以投入运行，通过操作面板设定工作压力值.四、工作原理设备启动以后，l号水泵的转速随着变频器（VVVF）频率的上升而逐渐升高，延时5秒后，通过压力传感器检测管网压力，将信号传输给微处理器经分析运算，指令变频器自动调节水泵的转速，当水泵的转速升高到某值，即水泵转速响应到系统设定压力时稳定其转速，从而达到系统平衡。

当用水量增大时，l号水泵的转速不能保持系统设定压力而平衡被破坏，产生偏差，这时自动调节系统指令变频器增大其输出频率，使水泵转速迅速升高到响应系统设定压力而达到新的平衡。

当用水量继续增大，l号水泵在额定频率50HZ与额定流量和扬程时，仍达不到系统设定压力，微机指令1号水泵在工频状态下工作，同时启动2号水泵在变频状态下工作，直至50HZ输出。

当用水量继续增大，2号水泵在额定频率50HZ与额定流量和扬程时，仍达不到系统设定压力，微机指令2号水泵在工频状态下工作，同时启动3号水泵在变频状态下工作，直至50HZ输出,……。

……2；注意：设定完按“存盘”永久保持数据。

使用手册广州三业科技有限公司变频恒压供水设备使用手册本系统为全自动控制、全自动恒压供水装置。

该系统集电力技术、数字技术、工业自动化控制技术、信息处理技术为一体的产物。

其适用于无人值守的供水系统。

由于整个系统运行参数均经过数字处理，所以，运行记录、更改设置非常方便。

对要求在节能、延长电机寿命和保证正常供水等方面的用户均带来不少的方便和投资实惠。

1本系统采用日本（TOHO）（日本神王电气公司）TTM117系列精密压力监控仪表。

该仪表具有如下特点：1.1该仪表符合国际标准,可与其它国家或国产仪表互换, PID（比例、积分、微分控制）整定具有数字与模糊逻辑运算相结合的自整定（AT）、自适应功能。

非专业人员可校对出专家特性曲线。

全部参数由数字方式显示，（包括实时检测数据、运行数据、设定数据）而且检测结果与设定参数用绿色及红色LED数码管同时显示，一目了然。

1.2仪表本身具有微电脑芯片，人为或仪表自整定的参数，全部仪表以数字的方式永久记存，失电后仍能保存十年以上。

1.3仪表的具体操作请参见其说明书。

2本系统采用西门子公司生产的变频器，该变频器具有高效、低耗以及多种保护功能。

利用参数设置单元，可根据不同的电机需要设定各种运行、保护参数，同时该参数设置单元还可对电机的电流、电压、频率进行监测。

3电流、电压表，通过三相转换开关对系统的三相电压、三相电流作选择显示。

4采用远传压力表检测市政供水压力，控制生活水泵的运行。

5恒压供水控制系统面板的操作使用。

5.1系统控制5.1.1把系统控制开关打到“开”时，系统将开始运行。

5.1.2把系统控制开关打到“停”时，系统将停止运行。

5.2“手动/自动”转换开关系统运行后，不论采用市政恒压控制或水泵恒压控制，都可选择手动或自动的启动方式。

消防泵及每台生活水泵都分别设有手动/自动转换开关，用于分别设置各台泵的启动方式。

两台生活泵只要有一台处于手动位置，则另一台也失去自动功能。

5.2.1手动操作系统运行后，将任一台泵的“手动/自动”转换开关置于手动位置，所对应的水泵即投入运行。

恒压供水控制器说明书恒压供水控制器是一种智能设备，用于管道系统的水压控制和供水管理。

它具有稳定水压、节约能源和延长设备寿命等优点，适用于住宅、商业建筑和工业场所的水供应系统。

一、功能介绍恒压供水控制器采用先进的控制算法和传感器技术，能够实时监测管道系统的水压变化，并根据设定的压力范围自动调节水泵的运行，以保持稳定的水压。

它还具有以下功能：1. 自动调节：根据实时的水压情况，自动控制水泵的启停，并调节水泵的运行速度，以保持恒定的水压。

2. 水泵保护：当管道系统的水压超过或低于设定的范围时，控制器会发出警报并自动关闭水泵，以防止压力过高或过低对水泵造成损坏。

3. 远程监控：可以通过手机应用或网络平台，远程监控和调整控制器的工作状态和参数，方便用户远程控制和管理供水系统。

4. 水泵频率调节：根据实际需求，可以调节水泵的运行频率，以降低能耗并延长水泵的使用寿命。

二、使用方法1. 安装：将恒压供水控制器安装在合适的位置，确保与水泵和管道系统连接良好，并接通电源。

2. 设置参数：根据实际需要，设置控制器的压力范围和工作模式等参数。

控制器通常配备了触摸屏或旋钮，使参数调整更加方便。

3. 启动：按下启动按钮，控制器将开始监测水压变化，并自动控制水泵的运行。

4. 远程控制：如果需要远程监控和调整控制器的工作状态，可以下载对应的手机应用或登录网页平台，通过网络远程操作控制器。

三、注意事项1. 定期检查：定期检查控制器和管道系统的运行情况，确保其正常工作。

特别是注意水泵的运行状态、水压传感器的准确性和防止水泵堵塞等问题。

2. 防水措施：由于恒压供水控制器通常安装在潮湿的环境中，应采取必要的防水措施，以确保其安全可靠的运行。

3. 周期性维护：根据使用情况，定期清洁和维护控制器，并定期更换水泵的配件，以延长设备的使用寿命。

4. 电源保护：为了防止供电异常导致的故障，建议在安装时使用稳定的电源供应，并考虑备用电池供电。

总结：恒压供水控制器作为一种先进的智能设备，能够稳定管道系统的水压，提高供水效率，保护水泵并节约能源。

面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。

系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。

1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。

1#泵在自动模式下，受程序控制以变频或者工频的方式运行。

2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。

2#泵在自动模式下，受程序控制以变频或者工频的方式运行。

电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。

比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。

报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。

当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。

触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。

该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。

该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。

该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。

该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。

用户名：ADMIN，密码：0000。

供水压力实际值：显示实时的供水压力值。

供水压力设定值：设定需要的供水压力。

在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。

高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。

低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。

(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。

根据现场情况不同，该处的三个数字也将会有微小的区别。

供水温度实际值：显示实时的供水温度值。

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。

它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。

二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。

当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。

三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。

2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。

3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。

4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。

5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。

6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。

四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。

2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。

（2）确保接线牢固，接触良好，避免虚接和短路。

六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。

2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。

3、手动/自动切换可根据需要选择手动控制或自动控制模式。

4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。

警告！只有专业的技术人员才允许安装三井变频恒压供水控制器，所有的电气安装和维护工作都必须由专业的电气工程师进行。

警告！控制器是不可以在现场维修的机器，不要试图修理损坏的单元，请与供应商或者当地授权的维修站联系。

警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则将可能导致保修失败，危及正常运行，延长设备停机时间和增加费用等后果。

为确保您的人身、设备以及财产的安全，在使用之前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

目录产品简介 (3)产品外观及端子定义 (6)系统参数定义及说明 (11)操作说明 (13)系统工作原理 (15)系统故障诊断 (16)运用指南 (18)有限责任 (19)第一章产品简介1.1三井变频恒压供水控制器的特点综合十多年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，经过多次的更新换代，cpw200具有很高的可靠性和稳定性。

其主要特点概述为以下几点：1，高度简单方便时尚外观，大尺寸液晶，显示信息全面。

丰富而完美的中文提示，使一般的操作人员无需经过复杂的培训，也能对各项操作应用自如,而无需专业工程师对其进行操作，节省时间，操作更轻松。

同时，控制系统可在汉字显示屏上明确显示其工频、变频、转换的运行工况。

2，全液晶参数显示，设定一目了然，可设定供货商服务电话（用户自己设定），方便联系尽快处理故障等相关疑问。

3，故障查询功能能确认最新的报警时间（年、月、日、时、分、秒）及内容，共记录十条故障信息，方便了解控制器运行情况，系统全面状况。

4，维修简单方便独有的系统故障检测、明确的故障部位（中文）提示，使工程人员能清楚地了解故障所在，帮助维修人员检查故障发生的部位和原因，及时快速针对性采取行动。

5，采用双CPU结构设计，功能更强大，设计更合理，运行更稳定。

6，时间日期设定功能，方便记录各种故障情况发生的时间，方便查询复检。

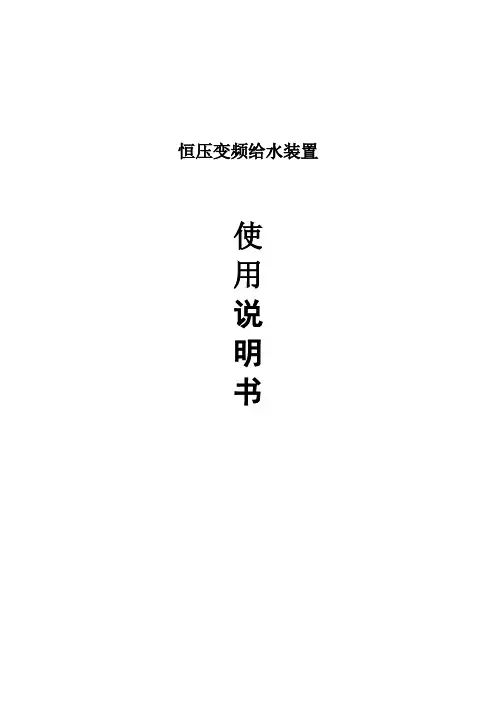

恒压变频给水装置使用说明书一、产品概述变频恒压给水设备利用可编程控制器，可根据管网瞬间的压力和流量变化自动调节水泵的转速及多台水泵的启停，在满足用户流量需求的基础上，使供水压力始终恒定在预先设定的压力值上，整套系统设计合理，运行可靠。

在供水中应用，可取代水塔、高位水箱和气压罐等供水方式，性能稳定、节能效果显著。

变频供水设备主要有微机变频控制柜、水泵机组、压力传感器、液位控制器（可选）、管道管件和阀门等构成。

二、适用的水质范围适用于生活饮用水、中水，水温00 C—900 C、PH值。

三、使用范围本设备设计合理、系统运行可靠、压力稳定高效节能、安装方便，操作简单，噪音底，可使用于各种需要恒压变量供水的场合；1、高层建筑、住宅小区、企事业等生活供水系统；2、各类自来水厂、给水加压泵站；3、以上旧有系统的节能、降耗改造。

四、主要性能和特点1、自动化程度高，可实现恒压变量、多恒压变量、变压变量多种控制方式，多种启停方式，压力稳定精度≤±1%；2、节能效果显著；3、控制柜控制对多台泵均实现变频软启动，无冲击电流，机械冲击磨损较小，可延长设备使用寿命、提高系统的稳定性和减小对电网的冲击；4、设备中多台水泵可实现循环启动运行，以均稀各泵的工作量进一步延长水泵寿命；5、系统设计配置灵活，可根据需求设定多达6台水泵及1台附属小泵的供水控制系统。

五、技术参数本系列变频给水装置参数如下：1、电源：3相5线。

380V（±10%），50Hz（±5%）；2、供水流量范围：0—3900m3/h;3、压力调节范围：0—;4、适用电机容量：—315kw5、加减速时间：0—6500秒；6、变频器效率：85%—95%7、产品标准：Q/0112GT001-2005六、设备工作原理简述以多台水泵并联供水为例，系统设定一恒定的压力值，当用水量变化而产生管网压力的变化，通过远传压力表，将管网压力反馈给变频器内置控制器，通过控制器调整变频器的输出频率，调节泵的转速以保持恒压供水；如不能满足供水要求时，则变频器将控制多台变频泵和工频泵的启停而达到恒压变量供水。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种专用设备，用于自动控制水泵的启停，以实现恒定的供水压力。

该控制器采用先进的控制算法和精确的压力传感器，能够根据用户设定的压力值进行智能调节，确保供水系统始终保持稳定的压力输出。

本说明书将详细介绍恒压供水控制器的特点、安装方法、使用步骤和注意事项。

二、产品特点1. 智能恒压控制：采用先进的控制算法，能够根据用户设定的压力值自动调节水泵的启停，确保供水系统稳定输出恒定的压力。

2. 高精度压力传感器：内置高精度压力传感器，能够实时监测供水系统的压力变化，并准确反馈给控制器进行调节。

3. 多种保护功能：具备过压保护、欠压保护、过流保护、短路保护等多种安全保护功能，有效保护供水系统和水泵设备的安全运行。

4. 易操作的触摸屏界面：采用人机交互的触摸屏界面，操作简便直观，用户可轻松设置和调整恒压供水控制器的参数。

5. 节能高效：根据系统需求智能调节水泵的启停，避免不必要的能耗，实现节能高效的供水控制。

三、安装方法1. 选择合适的安装位置：恒压供水控制器应安装在通风良好、干燥、无腐蚀性气体和粉尘的环境中。

2. 连接电源：将控制器的电源线连接到电源插座，并确保电源电压与控制器标识一致。

3. 连接压力传感器：将压力传感器的连接线与控制器相应接口连接，注意正确对接，避免接反或接触不良。

4. 连接水泵设备：根据控制器的接线图，将水泵设备与控制器相应接口连接，确保接线牢固可靠。

5. 安装固定：将控制器固定在合适的位置，确保不会晃动或受到外力影响。

四、使用步骤1. 启动控制器：按下控制器的电源开关按钮，使控制器进入工作状态。

2. 设置参数：通过触摸屏界面，进入参数设置界面，按照实际需求设置恒压供水控制器的参数，包括供水压力设定值、启停压力差、启停延时等。

3. 手动模式：如需手动控制水泵启停，可在手动模式下操作控制器，手动模式下，控制器将按照设定的启停压力差来判断何时启停水泵。

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。

BPC系列变频调速恒压供水设备技术方案一、概论BPC系列变频调速恒压供水设备是一种自动化程度最高,节能效果显著的供水设备。

其控制核心采用了交流变频技术和微机控制技术,通过采读供水系统的压力/温度变化信息，经数据处理后对水泵机组进行调速，改变供水流量以满足管网系统的供水要求.本设备广泛应用于:●城乡水厂泵站，加压泵站；●居住小区、宾馆、饭店及其他大型公共建筑的生活、消防供水；●工矿企业的生活、生产用水;●采暖、空调系统的冷热水循环系统;●污水处理;●农业排灌，园林喷灌及音乐喷泉等。

二、设备构成BPC系列变频调速恒压供水设备由泵、动力及控制系统和其他操作设备组成（图1）。

本设备配有2—4台主供水泵（含备用泵1台),1-2台辅助泵和1个小型气压罐。

每台泵的进出口两侧各装有一个闸阀,以便将泵退出系统进行维修。

出水侧还装有一个逆止阀，防止水倒流。

为节约占地面积，泵一般采用立式结构。

泵的轴封采用机械密封，可防止泵的泄露而使泵房更整洁。

三、设备特点节能:本装置与其他的控制系统不同,它的能量损失最小，泵仅在要求供水时才吸收能量,在从零至最大的不同流量要求时,通过改变泵的转速,使之始终输出恒定的压力.在用水量极小时,比如夜间,系统可通过气压罐供水，或辅泵(设计选配供水。

低噪音运行：需要供给最大流量的时间很少，大部分时间泵都工作在低转速状态，并且泵是由低噪音电机驱动低速运转的。

系统还加置了降低振动和噪音的减振器,合适的安装可以使噪音降低到最小.因此，在要求安静工作环境的场所安装本系统是十分必要的，如医院、剧院、播音大楼、居民住宅区、旅馆等等.占地面积小：本中心要求提供安装的场地非常小，柔性布置和特殊的设计可以用于每一个可能安装的地方。

容易安装：每一套设备都是成套供应的，并已装配好连接进出水口、动力及低水位保护开关的接口和操作设备。

运行经济:使用变频无级调速系统可以快速调整泵的供水流量,并向用户提供合适的供水压力。

合适的工作压力使得设备的使用时间长,且泵、阀门、仪表及其他水暖器材的磨损很小，不易损坏.标准化的元器件和极大的互换性可减少大量备品备件.快速收回投资：较高的投资费用将因较低的能量消耗在短期内得到补偿。

变频恒压供水设备操作维护说明济南市新星人环工程有限公司全自动恒压变频供水设备操作说明书一、设备的组成全自动变频供水设备由变频水泵、膨胀罐及智能电控柜等联合组成的单元式变频供水装置。

二、工作原理：我公司生产的变频恒压供水设备满足了生产、生活、设施用水量大的情况，为使管网保持恒定的压力，变频泵在压力控制器的作用下恒压工作的目的。

在设备处于稳定状态下，由于系统渗漏压力下降达系统设定值（通常0.2Mpa）时，由压力传感器或液位传感器发生相应信号，通过电控柜控制，启闭补水泵，做到水位、压力全自动双控制，使管网始终处于设计所需的工作压力（水位）。

三、供货范围：1、膨胀罐 1台2、变频泵 1-3台3、智能电控柜 1台4、配套管阀件压力控制器等 1套四、供水变频装置的维护、注意事项1、水泵的操作启动，停止还应符合厂家要求的操作规程进行必须的维护和保养（详见水泵使用说明书）。

2、运行后（半年或一年后）气室内的压缩空气有可能泄漏而影响正常工作，如水泵启闭过于频繁，应检查并及时补充气压保持室内的气压至要值内（0.5Mpa）。

3、本设备安装时应保持水平，稳定。

4、机组设备经调试正常，投入运转后，严禁非操作人员乱动开启阀门、电源控制系统，造成误操作，以免损坏设备，影响消防、用水情况的正常供给。

5、在室外的情况下，冬天设备应考虑防冻保温措施，以免受冻损坏设备，造成不必要的损失，影响使用。

若长期不用时应将水泵内的积水排出。

五、水泵操作规程1一般规定1.1 水泵的操作人员必须了解所使用水泵的构造、性能、用途，熟悉安全操作和技术保养规程。

1.2水泵必须有专人操作，并且对水泵的安全使用和正确保养负有全面责任。

1.3 操作人员必须按保养规程要求，定期做好水泵的清洁、润滑和调整工作（拧紧连接螺栓），使水泵经常保持良好的工作条件。

1.4应经常对电气设备进行检查和定期保养，保证绝缘良好安全可靠。

2起动前准备2.1用手拔转联轴器，叶轮应无卡摩现象，转动灵活。

变频恒压供水控制设备用户手册一、概述随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。

本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。

在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。

在对生活管网进行供水时，系统执行管网设定压力。

若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。

系统具有重新上电后自动启动的功能，无需人员值守。

水泵处于无水情况下将自动停机。

二、分类标记变频恒压供水控制设备分类标记设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容H水泵台数工作流量L/S。

工作压力MPa。

特征标记（参阅特征标记说明）特征标记说明序号型号编号特征标记说明1SB生活专用变频自动恒压给水设备2HB消防与生活（生产）共用变频自动恒压给水设备三、原理框图如下：3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下:3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。

设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。

水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自动恒压给水控制柜操作说明）水泵自动运行时，通过远传压力表构成闭环调节系统，按照恒压供水控制器恒压\节能\节水的优化运行原则, 随着用水量的变化, 恒压供水控制器不断进行压力采样, 逻辑运算和人工神经元控制算法调节运算,自动控制三台水泵,从而实现恒压变量全自动供水。

四、系统性能特点1．系统运行过程中无功损耗小，功率因素高，一般可达0.85以上，运行效率为90%以上，系统基本处于经济运行状况。

三肯变频器恒压供水参数设定一、引言在水泵控制系统中，变频器是一种重要的设备，可以实现对水泵的调速和控制。

恒压供水系统是一种常见的应用场景，通过变频器可以实现对水泵的恒压供水调节。

本文将介绍三肯变频器在恒压供水系统中的参数设定方法。

二、三肯变频器的基本参数1.基本参数：输入电压、输出电压、额定功率、额定频率等。

2.控制方式：速度闭环控制、矢量控制等。

3.运行模式：恒压供水、变频启停、定时启停等。

4. 通信接口：RS485、Modbus等。

5.保护功能：过电流保护、过载保护、过温保护等。

三、三肯变频器恒压供水参数设定步骤根据实际需求，可按以下步骤进行参数设定：1.设定工作模式：将变频器切换到恒压供水模式。

2.设定供水压力范围：根据实际需求，设定最小和最大供水压力。

3.设定PID参数：将变频器的PID参数设定为合适的数值，以实现压力的恒定。

4.设定切换频率：设定供水压力超过设定范围时，变频器切换到变频启停模式。

5.设定加速时间和减速时间：根据实际需求，设定变频器的加速时间和减速时间。

6.设定故障保护功能：根据需要，设定过载保护、过温保护等功能。

四、参数设定注意事项在进行参数设定时，需要注意以下事项：1.根据实际需求，设定合适的供水压力范围，避免过低或过高的压力对设备造成损害。

2.设定PID参数时，可以先进行试运行，调整参数至压力稳定为止。

3.设定切换频率时，要确保恒压供水模式下，变频器能及时响应压力变化。

4.根据实际需求，合理设定加速时间和减速时间，以保证设备的正常运行。

5.设定故障保护功能是保障设备安全运行的重要环节，需要根据实际情况设定合适的数值。

五、结论通过三肯变频器的恒压供水参数设定，可以实现恒定的供水压力控制。

在设定过程中，需要根据实际需求设定合适的参数值，并注意保护功能的设置，以保证设备的安全运行。

1.三肯变频器用户手册2.恒压供水系统的原理与应用。

三井变频恒压供水控制器使用说明1.操作说明4.1 中文液晶LCD面板4.2 系统设置有11个按键，以及供水模拟运行图。

《ON/OFF》键：手动运行时使用，自动运行无效。

当泵停止时按下此键启动该泵工频，当泵运行时按下此键停止该泵工频。

《上》、《下》、《左》、《右》键：参数设定时使用。

参数设定见后面详细说明。

《ESC》键：复位键，参数设定时使用及故障复位。

《A/M/ENT》键：参数设定时使用及手动、自动转换。

参数修改后的确认键。

无水指示灯：当无水时亮红灯，正常情况下不亮。

故障指示灯：当故障时亮红灯，正常情况下不亮。

泵运行指示灯：工频运行时亮红灯，变频运行时亮绿灯，停止运行时不亮。

中文LCD液晶显示界面：4.4 参数设定及操作方法：1、按《上》或《下》键，进入主菜单，按《ENT》选择进入。

2、按《上》或者《下》键翻页。

3、更改参数时，按下《ENT》键，需要修改参数将闪烁，在闪烁位上按《上》、《下》键增大或减小该位数值，《左》、《右》键移位。

4、更改参数时按下《ESC》键，取消修改。

在参数页按下《ESC》键返回。

5、频率校准方法：直接输入当前实际频率，按下《ENT》键即可。

6、压力校准方法：直接输入当前实际压力，按下《ENT》键即可。

7、压力及频率相关参数的自动生成：与压力设定相关的参数，出厂设定默认值为0。

当这些参数没有修改时，将提示相应的报警，不能开机。

下面详细说明这些压力的设定：当设定压力有变化时，执行压力联锁功能，自动生成参数，具体变化如下：防爆压力=设定压力/3压力下限=设定压力—0.09Mpa超高压力=设定压力+0.20Mpa小泵开压力=设定压力—0.03Mpa小泵关压力=设定压力+0.03Mpa唤醒压力=设定压力—0.06Mpa注：这些压力设定只有在执行压力联动功能时，跟随变化一次，仍然可以适当修改，做进一步的微调。

与频率设定有关的参数有频率下限、休眠频率，这两个参数出厂默认值分别为：频率下限=35Hz、休眠频率=30Hz。
