路漫漫其修远兮，吾将上下而求索 - 百度文库CPS-21F变频恒压供水调节器使用说明书目录一、CPS-21F系列变频恒压供水调节器的特点 (1)二﹑控制器的产品规格及选型 (1)三、调节器的工作条件 (1)四﹑调节器示意图及说明 (2)五﹑端子说明 (2)六﹑功能代码一览表 (4)七﹑安装 (6)八﹑显示面板操作 (6)九、包装、运输和贮存 (8)一、CPS-21F系列变频恒压供水调节器的特点CPS-21F系列变频恒压供水调节器（以下简称为21F调节器）是我公司按照ISO9000质量体系的要求研发的调节器。
我们综合了十年来广大用户的需求，参照最新的标准，采用最新的单片机技术，结合高可靠性的设计，开发出的21F调节器具有高可靠性、高稳定性。
21F调节器的主要特点：1、五路模拟量输入（其中4路4~20mA电流输入，1路0~5V电压输入），10位AD采样，从而可实现单模拟量输入控制，叠压控制，以及液位、电机电流、温度等物理量的采集和相关控制；每路模拟量均可校零和调节增益。
2、1路模拟量输出（0~10V输出），可调节增益。
3、4路开关量输入。
4、6路开关量输出，与PLC接口方式灵活。
5、5种控制方式，可设定成P、I系数的比例积分调节方式，也可设定成模糊调节的控制方式，亦可完全手动控制；均可实现正反控制。
6、双排数码管显示，可同时显示多个物理量。
7、菜单分级显示，同时做到不用不显示，方便调试。
8、抗干扰能力强，使系统工作更可靠。
9、国际化的标准外形尺寸，便于安装。
二﹑控制器的产品规格及选型2.1产品规格型号C P S–21 F–□□功能代号（如：Ⅰ、Ⅱ等）C: C极输出E: E极输出F: F型21: 多泵系统，模糊控制变频恒压供水系统图1 调节器型号说明2.2 选型说明：21F调节器配合PLC控制，21F调节器完成对变频器的控制，PLC完成其它逻辑控制，二者通过开关量接口进行通讯。
2.2.1 CPS-21F-C□型调节器CPS-21F- C□调节器的开关量输出为C极输出，请参看第5.1节“接线图”（第2页）。
变频恒压供水控制系统流程图原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变频恒压供水控制系统是一种能够根据用水量的变化自动调整水泵转速，保持供水压力恒定的系统。

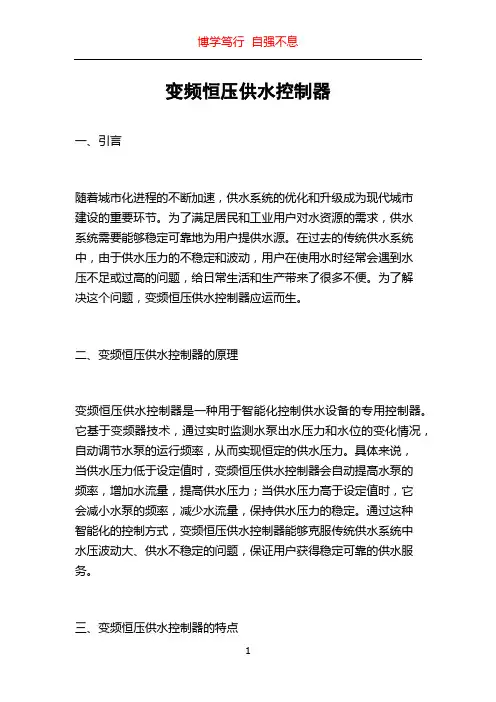

恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。
它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。
二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。
当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。
三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。
2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。
3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。
4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。
5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。
6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。
四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。
2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。
（2）确保接线牢固，接触良好，避免虚接和短路。
六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。
2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。
3、手动/自动切换可根据需要选择手动控制或自动控制模式。
4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。
系列变频恒压供水控制器说明书系列变频恒压供水控制器说明书1 2020 年 4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
CPC-2&3 可编程序控制器 CPC 系列变频恒压供水控制器使用说明书常州市雄华自动化设备有限公司一、概述以往, 恒压供水系统的控制中心一般由可编程序控制器和压力差传感器组2 2020 年 4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
成。
这种组合模式可变功能少(修改参数需要专业编程人员), 控制算法简单, 难以适应各种供水方式和运行工况。
而且, 由两个独立单元构成, 体积大, 成本高, 调试复杂。
CPC系列控制器是一种新型的可编程序控制器。
开发人员希望本产品象变频供水电控柜中的一个"交流接触器"一样应用简单, 接线方便。
使调试人员和用户更快地理解变频供水的原理。
它包含了恒压供水的许多功能: ■ 双压力设定, 两种压力相互切换; ■ 外部水池无水报警, 水泵抽真空无水报警; ■ 小流量工作方式多种选择; ■ 增泵延时, 减泵延时; ■ 内置PID调节。
■ CPC-5 控制器具有双压力控制( 进、出口压力) 还带有Modbus通讯协议( 双端口) , 与触摸屏连接后, 可实现在触摸屏上进行监控和参数修改; 同时另一个通讯口能够和电脑实现远程监控。
CPC系列控制器的所有参数能够直接从面板输入数字量, 不需要特殊仪器或专业编程人员。
外围所配的远传压力表, 与常规的压力传感器相比要更加节省成本。
二、主要技术性能和特点 1、输入部分: 四路开关量输入(无源) ; 一路模拟量输入, 一般是远传压力表电阻信号( 也能够是4--20mA电流信号或者是0-5V电压信号。
电流、电压信号输入,需要在购货时予以选择) 。
2、输出部分: 一路模拟量输出(由变频器供电,控制器电源与变频器电源完全隔离);3 2020 年4 月 19 日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
城市恒压供水系统一、前言1、供水系统概述城市规模的不断扩大，高层建筑的不断增长，对于高层的用户来说，在白天或者用水高峰时供水系统的电动机负荷最大，常常需要满负荷或超负荷运行，而在晚上或休闲是,所需水量减少很多，但是电动机依然处于满负荷运行状态,这样既浪费了大量的资源，对电动机的损耗也较大。
所以需要根据不同的需求条件来调节电动机的转速以实现恒压供水。
在供水系统中，当用水量需要变化时，传统的调节方法是通过人工改变阀门的开度来调整, 但是此类方法无法对供水管道内的压力和水位变化做出及时、恰当的反应，往往会造成用水高峰期时供水压力不足，用水低峰期时供水压力过高，不仅十分浪费能源而且存在事故隐患（例如压力过高容易造成爆管事故）。
因此无法满足城市供水系统的要求。
采用变频调速的供水系统可以有效解决以上的问题。
根据用水量的大小，控制水泵的转速，即用水量增大时，调高变频，使水泵转速升高，增加供水量。
当用水量超过一台水泵的供水量时启动新的水泵以增加供水量，当用水量减少时，使水泵转速降低或减少投入运行的水泵数量，减少供水量。
2、供水系统功能城市供水系统的主要功能是在用水量不断变化的情况下，维持管内的压力在一定范围内,既能满足用水的需求,又能最大程度节约能源,延长设备寿命。
变频供水的控制器经历了从继电器- 接触器，到单片机，再到PLC。
而变频器也从多端速度控制、模拟量输入控制发展到专用变频器，为实现城市供水系统简单、高效、低能耗的功能，并且实现自动化的控制过程，采用PLC作为核心控制器是个较好的方案。
（完整word版）plc变频器控制恒压供水系统PLC具有体积小、设计周期短、数据处理和通信方便、易于维护和操作、明显降低成本等优点，可满足城市供水系统的控制要求.除此以外，PLC作为城市供水控制系统使设计过程变得更加简单，可实现的功能变得更多。
由于PLC的CPU强大的网络通信能力，是城市供水系统的数据传输与通信变得可能,并且也可以实现其远程监控.利用「1。

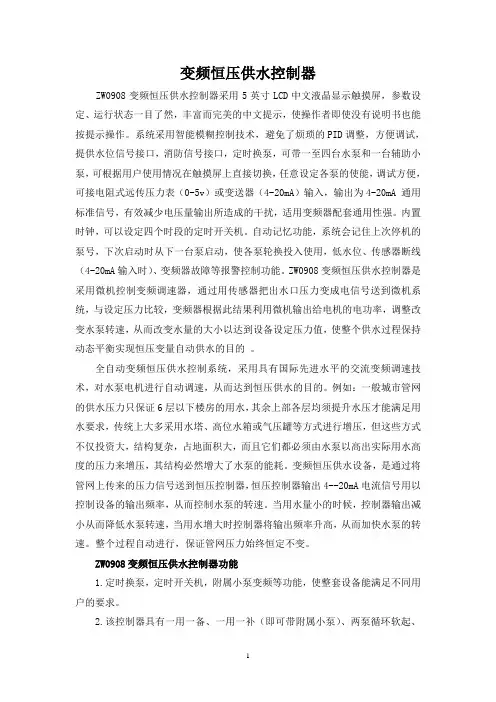

变频恒压供水控制器ZW0908变频恒压供水控制器采用5英寸LCD中文液晶显示触摸屏，参数设定、运行状态一目了然，丰富而完美的中文提示，使操作者即使没有说明书也能按提示操作。
系统采用智能模糊控制技术，避免了烦琐的PID调整，方便调试，提供水位信号接口，消防信号接口，定时换泵，可带一至四台水泵和一台辅助小泵，可根据用户使用情况在触摸屏上直接切换，任意设定各泵的使能，调试方便，可接电阻式远传压力表（0-5v）或变送器（4-20mA）输入，输出为4-20mA 通用标准信号，有效减少电压量输出所造成的干扰，适用变频器配套通用性强。
内置时钟，可以设定四个时段的定时开关机。
自动记忆功能，系统会记住上次停机的泵号，下次启动时从下一台泵启动，使各泵轮换投入使用，低水位、传感器断线（4-20mA输入时）、变频器故障等报警控制功能。
ZW0908变频恒压供水控制器是采用微机控制变频调速器，通过用传感器把出水口压力变成电信号送到微机系统，与设定压力比较，变频器根据此结果利用微机输出给电机的电功率，调整改变水泵转速，从而改变水量的大小以达到设备设定压力值，使整个供水过程保持动态平衡实现恒压变量自动供水的目的。
全自动变频恒压供水控制系统，采用具有国际先进水平的交流变频调速技术，对水泵电机进行自动调速，从而达到恒压供水的目的。
例如：一般城市管网的供水压力只保证6层以下楼房的用水，其余上部各层均须提升水压才能满足用水要求，传统上大多采用水塔、高位水箱或气压罐等方式进行增压，但这些方式不仅投资大，结构复杂，占地面积大，而且它们都必须由水泵以高出实际用水高度的压力来增压，其结构必然增大了水泵的能耗。
变频恒压供水设备，是通过将管网上传来的压力信号送到恒压控制器，恒压控制器输出4--20mA电流信号用以控制设备的输出频率，从而控制水泵的转速。
当用水量小的时候，控制器输出减小从而降低水泵转速，当用水增大时控制器将输出频率升高，从而加快水泵的转速。

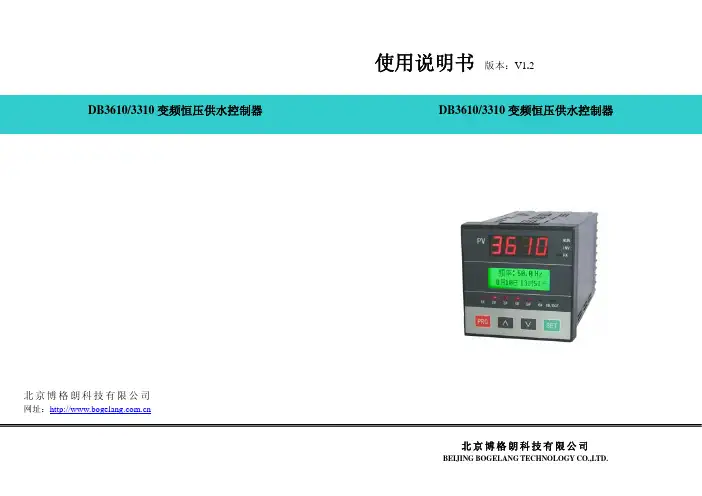

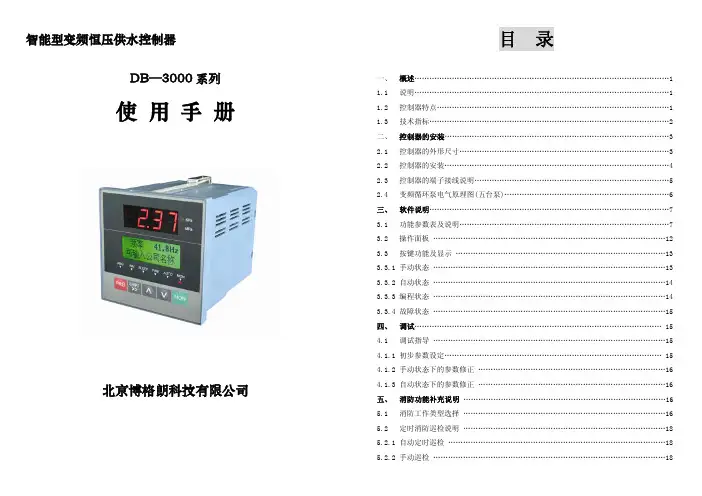

北京博格朗科技有限公司网址：DB3610/3310变频恒压供水控制器使用说明书 版本：V1.2北京博格朗科技有限公司BEIJING BOGELANG TECHNOLOGY CO.,LTD.DB3610/3310变频恒压供水控制器目 录前言1.11.2控制器的安装2.12.2控制器的接线3.13.23.3操作面板的使用4.14.2试运行5.15.2功能参数一览表功能参数说明故障诊断及处理方法品质保证1 2 3４ 5 6 7 8９一、前 言感谢您选用DB3610／DB3310智能型变频恒压供水控制器：为充分发挥本产品的卓越性能及确保使用者和设备的安全，在使用之前，请详细阅读本手册。
本使用手册为随机发送的附件，使用后请务必妥善保管，以备今后对变频恒压供水控制器进行检修和维护时使用。
