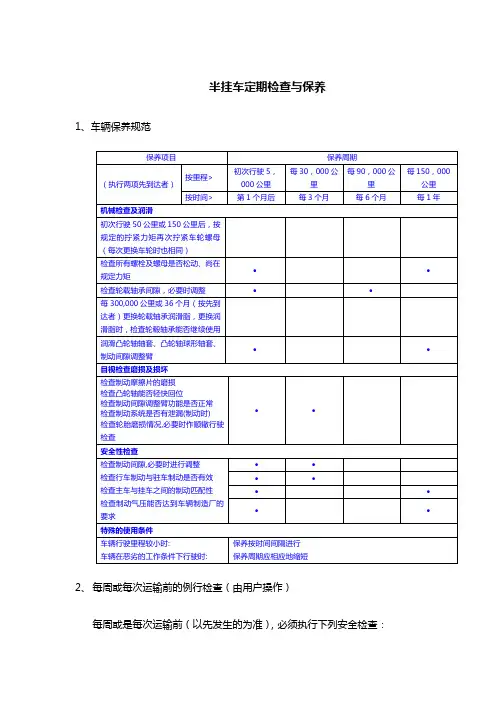

半挂车定期检查与保养1、车辆保养规范2、每周或每次运输前的例行检查（由用户操作）每周或是每次运输前（以先发生的为准），必须执行下列安全检查：a检查轮胎气压，调整到轮胎制造商的建议水平；b检查轮胎螺丝的松紧程度；c检查制动系统有无漏气，测试能否制动；d检查悬挂所有螺母和螺钉、螺栓的松紧；e检查牵引车及半挂车制动连接；f给储气筒和对配有空气悬挂的气室排水；g检查所有的灯具；h检查并确保支腿工作正常；i检查活动部件的磨损情况；3、每月的检查（由用户操作）a检查所有的悬挂部件的松紧（根据提供的扭矩数据进行）；b检查是否有板簧簧片断裂；c检查所有的制动系统的接头、软管有无损坏，软管夹有无缺失;d检查继动阀和其他阀门的正当操作；e检查拉力杆衬套的磨损情况；f检查制动鼓有无裂缝或非正常磨损；g检查车轴的润滑油会不会泄漏；h检查所有的紧固件，重点检查用于支腿、轮胎、车轴等处的紧固件（任何情况下，螺母、螺丝和其它紧固件都应拧紧到建议的扭矩参数）；i检查牵引销的磨损情况；j检查刹车是否正常；k给支腿和牵引板/牵引销润滑；l轻度润滑制动凸轮轴，松弛调节器；m检查侧墙板、门板、和顶板的结合处是否有开胶情况；n用深圳中集专用车有限公司生产或认可的零部件更换磨损件。
4、每年一次的维护自车辆开始使用6个月后，每隔12个月进行一次全面检查，以保障车辆的使用性能（包括第6个月时的维护）。
检查范围与上述的每月检查相同，另增加以下条款：a拆下制动鼓，彻底检查制动蹄片无额外或非正当的磨损；每个月每3个月每12个月钢板弹簧弹簧两端滑动面制动调整臂制动调整臂连接部位牵引销及牵引板支撑腿（左，右）凸轮轴支架活动支撑销拴QLZ车轴轴承制动器浮动及固定销图5-1-1b 检查制动蹄回位弹簧、制动衬套、凸轮轴套管、制动蹄滚筒等有无损坏；c 检查轴承、车轴连结部件；d 彻底检查车辆结构，如有问题立即报告；e 用深圳中集专用车有限公司建议的替换件来替换所有的磨损或损坏件。
挂车使用说明书 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】目录前言 (2)一、车辆外型图20英尺双轴骨架／FJZ9280TJZG40英尺双轴骨架/FJZ9350TJZG 40英尺双轴骨架/FJZ9400TJZG40英尺三轴平板/FJZ9380TJZP双轴低平板／FJZ9230TDP双轴低平板／FJZ9280TDP40英尺三轴平板／FJZ09280TP13米三轴栏板/FJZ9390TLP二、车辆主要技术参数钢板弹簧片数7／7,8／8 7／7,8／8 7／7／7,8／8／87／7／7,8／8／8车辆识别代码Vl N三、车辆主要结构1.车架1)车架由两根低合金钢板焊成“T”字型纵梁与一组横梁组合而成，是支承载荷的主体结构。
2)车架前部下面有与牵引车连接的牵引销和牵引板，牵引销主要用来传递牵引力或制动力，牵引板用来传递垂直方向的重力。
3)为了使集装箱锁栓在车架上，在车架的相应位置设有集装箱旋锁装置。
4)车架前端装有气管接头和电气连接的七孔插座。
2.锁栓装置为了使集装箱锁栓固在半挂车上，在车架的相应位置设有集装箱旋锁装置，该装置锁扣集装箱角件的有关尺寸均按IS0及国标制造。
旋锁的锁杆用优质钢模锻，有较高的抗拉强度，各配合处运转灵活，操作方便。
车架四角为固定式旋锁，中置为伸缩可藏式或倒卧可藏式旋锁，锁栓装置结构形式很多。
3.备胎升降器本系列半挂车设有悬链式备胎升降器，其作用是将备胎紧固在车架的下方。
为更换车轮提供方便。
其形式很多，常用的链式采用了一齿差式传动。
升降器的体积小，重量轻，简单而使用方便。
4.防护栏设有侧防护栏和后保险防护杠，以保证车辆行驶安全。
在车轮上方设有轮罩，在车轮后方设有挡泥板。
5.车轴、轮胎、钢圈1、制动蹄片2、制动蹄3、外轴承4、内轴承5、回位弹簧6、凸轮轴7、制动摇臂制动摇臂车轴由轴体、轴头、轮彀、制动器等组成、车轮由轮胎、轮辋、联接螺栓等组成．车轴与车轮起支承、运行和制动等作用。
挂车使用说明挂车使用说明1、挂车介绍1.1 挂车的定义1.2 挂车的分类和特点1.3 挂车的主要结构2、应用领域2.1 商业货运2.2 农业运输2.3 工业运输2.4 其他应用领域3、挂车的准备工作3.1 行车证和执照3.2 载重限制和负载平衡3.3 检查车辆状况3.4 车辆操作培训和证书4、装载和卸载4.1 安全的装载和卸载步骤 4.2 确保货物稳定4.3 使用合适的固定装置4.4 控制货物重心和平衡5、安全驾驶技巧5.1 安全驾驶规范5.2 驾驶技巧和策略5.3 警示信号和急刹车处理5.4 避免翻车和货物滑落6、维护和检修6.1 定期保养计划6.2 轮胎和制动系统的检查 6.3 灯光和电气装置的维护6.4 高速公路使用注意事项7、紧急情况处理7.1 紧急制动方法7.2 火灾和事故处理7.3 遇到恶劣天气时的应对措施7.4 失控或漏油时的应急处理8、法律要求和责任8.1 执照和驾驶证要求8.2 责任和保险要求8.3 运输规定和道路交通安全法8.4 罚款和起诉的法律后果本文档涉及附件：无本文所涉及的法律名词及注释：- 行车证：挂车行驶的合法证明文件，由交通管理部门发放。
- 执照：指挂车车辆所有者的驾驶执照。
- 载重限制：挂车所能承载的最大重量限制。
- 负载平衡：确保挂车载重物品分布均匀，保持车辆平衡。
- 灯光和电气装置：挂车上的灯光和电气设备，包括转向灯、制动灯等。
- 高速公路使用注意事项：挂车在高速公路上的注意事项和安全规定。
半挂车使用说明书前言感谢您选择了专用车辆制造有限公司生产（以下简称我公司）的半挂车，并欢迎您成为我公司广大用户中的一员。
使您的汽车获得最佳的效益，是我和您共同追求的目标，但这在很大程度上取决于您对车辆的熟悉程度，按照本手册进行仔细和全面的保养。
我们真诚地希望您在使用车辆之前能够通读手册，并对其中介绍的操作程序悉心领会，以便在维护时得心应手。
我公司的半挂车造型美观、结构合理，货台承载面积大，标准化、通用化程度高，使用安全、可靠，维修方便。
为了用户安全操作及合理使用半挂车，本说明书提供了该产品的结构、性能、使用及保养等方面的资料，供操作者参考使用。
本手册中的图形及说明在出版时是正确的，但我公司产品不断地改进或完善，有修改之处，请原谅我公司不再另行通知。
本手册是车辆的一部分，应与车辆一起保存和使用。
目录一、半挂车主要技术参数 (1)二、主要的结构及其作用 (4)三、半挂车的使用和操作 (7)四、日常及定期检查 (9)五、润滑 (14)六、常见故障及其排除 (15)七、注意事项 (16)八、三保说明 (17)九、售后服务承诺 (17)十、随车明细 (17)12二、主要总成的结构及其作用半挂汽车列车由牵引车和半挂车两部分组成，牵引车通过牵引座与半挂车联结，传递牵引力于半挂车；半挂车可以与牵引车分离，利用前部支承装置可独立停于平坦路面。
牵引车主要中国重汽底盘,（也可用同类型,同级别的其他品牌牵引车）,其上装有鞍形牵引座,半挂车主要由车架、车厢、支承装置、悬架装置与车桥、牵引座和牵引销、气制动系统、照明和信号装置、轮胎和钢圈等组成。
现将主要总成的结构、作用分述如下：( 上图为半挂车的结构示意图)1、车架总成车架是由纵梁、横梁和边梁组焊而成的框架结构，纵梁选用Q345B优质合金结构钢通过自动埋弧焊加工成“工”字梁，横梁采用成型槽钢或钢材压制槽钢，边梁为热轧槽钢或相应规格的滚轧型钢。
车架焊接完毕后通过整体抛丸处理（清除锈蚀和去除焊接应力）。
挂车使用操作说明书前言目录前言 (2)一、车辆外型图 (3)二、车辆主要技术参数 (7)三、车辆主要结构 (9)1.车架92.锁栓装置93.备胎升降器 94.防护栏95.车轴、轮胎、钢圈96.悬架系统107.升降支腿108.牵引销119.气路系统1110. ABS系统1211.电路系统12四、车辆使用和操作 (13)1.牵引车与半挂车的连接132.载货143.行驶144.分离155. 确保车辆在行驶中的安全而必须注意或采取的事项如下15五、车辆标识 (16)1.铭牌202.车辆识别代码20六、车辆日常及定期维护 (22)七、车辆检查保养要领 (19)1.检查时注意事项192.检查全部管道193.检查紧急继动阀184.检查制动气室195.检查储气筒 196.检查管道和接头207.制动调整臂及制动器的调整 208.连接螺栓螺母的调整209.轮胎保养2010.悬挂装置2011.牵引销及牵引销板 20八、润滑 (21)九、常见故障原因及其排除方法 (22)十、保修卡 (23)一、车辆外型图20英尺双轴骨架／FJZ9280TJZG40英尺双轴骨架/FJZ9350TJZG40英尺双轴骨架/FJZ9400TJZG40英尺三轴平板/FJZ9380TJZP双轴低平板／FJZ9230TDP双轴低平板／FJZ9280TDP40英尺三轴平板／FJZ09280TP13米三轴栏板/FJZ9390TLP 二、车辆主要技术参数(mm)离去角(°) 14 14 1 7 15最小离地间隙(mm) 320 320 350 350轮胎规格 1 0.00-20 10 00—20 11.00-20 1 1 00-20 轮胎数量8 8 12 12钢板弹簧片数7／7,8／8 7／7,8／87／7／7,8／8／87／7／7,8／8／8车辆识别代码Vl N三、车辆主要结构1.车架1)车架由两根低合金钢板焊成“T”字型纵梁与一组横梁组合而成，是支承载荷的主体结构。
.前言目录前言 . (2)一、车辆外型图 . (3)二、车辆主要技术参数 . (7)三、车辆主要结构 . (9)1.车架 92.锁栓装置93.备胎升降器 94.防护栏 95.车轴、轮胎、钢圈 96.悬架系统107.升降支腿108.牵引销 119.气路系统1110. ABS 系统 1211. 电路系统 12四、车辆使用和操作 . (13)1.牵引车与半挂车的连接 132.载货 143.行驶 144.分离 155.确保车辆在行驶中的安全而必须注意或采取的事项如下15五、车辆标识 . (16)1.铭牌 142.车辆识别代码14六、车辆日常及定期维护 . (16)七、车辆检查保养要领. (19)1.检查时注意事项192.检查全部管道193.检查紧急继动阀184.检查制动气室195.检查储气筒 196.检查管道和接头207.制动调整臂及制动器的调整 208.连接螺栓螺母的调整209.轮胎保养 2010. 悬挂装置 2011. 牵引销及牵引销板 20八、润滑 . (21)九、常见故障原因及其排除方法 . (22)十、保修卡 . (23)一、车辆外型图20英尺双轴骨架／ FJZ9280TJZG 40英尺双轴骨架 /FJZ9350TJZG40英尺双轴骨架 /FJZ9400TJZG 40英尺三轴平板 /FJZ9380TJZP双轴低平板／ FJZ9230TDP 双轴低平板／ FJZ9280TDP40英尺三轴平板／ FJZ09280TP 13米三轴栏板 /FJZ9390TLP二、车辆主要技术参数型号FJZ9280TJZG FJZ9350TJZG FJZ9400TJZG FJZ9380TJZP型式20英尺双轴骨40’骨架式40 7 骨架式40 7 平板式架式轴数2233整备质量 (kg)4150450065007350装载质量 (kg)24000305003310030480最大总质量 (kg)28150350003960037830鞍座最大允许总质量10350170201565014710(kg)长(mm)7850124001240012400外廓尺寸宽(mm)2480248024802480高(ram)1510148015101520轴距(mm)5050+13108150+13607470+1360+13607000+1310+1310轮距(mm)1840 1 84018401840前悬(mm)6006506501050后悬(mm)890224015601730前回转半径 (mm)820134013401540间隙半径 (mm)2090232023202320牵引座结合面离地高1 180122012201200度(mm)离去角 ( 。
半挂车使用说明书前言感谢您选择了专用车辆制造有限公司生产（以下简称我公司）的半挂车，并欢迎您成为我公司广大用户中的一员。
使您的汽车获得最佳的效益，是我和您共同追求的目标，但这在很大程度上取决于您对车辆的熟悉程度，按照本手册进行仔细和全面的保养。
我们真诚地希望您在使用车辆之前能够通读手册，并对其中介绍的操作程序悉心领会，以便在维护时得心应手。
我公司的半挂车造型美观、结构合理，货台承载面积大，标准化、通用化程度高，使用安全、可靠，维修方便。
为了用户安全操作及合理使用半挂车，本说明书提供了该产品的结构、性能、使用及保养等方面的资料，供操作者参考使用。
本手册中的图形及说明在出版时是正确的，但我公司产品不断地改进或完善，有修改之处，请原谅我公司不再另行通知。
本手册是车辆的一部分，应与车辆一起保存和使用。
目录一、半挂车主要技术参数 (1)二、主要的结构及其作用 (4)三、半挂车的使用和操作 (7)四、日常及定期检查 (9)五、润滑 (14)六、常见故障及其排除 (15)七、注意事项 (16)八、三保说明 (17)九、售后服务承诺 (17)十、随车明细 (17)12二、主要总成的结构及其作用半挂汽车列车由牵引车和半挂车两部分组成，牵引车通过牵引座与半挂车联结，传递牵引力于半挂车；半挂车可以与牵引车分离，利用前部支承装置可独立停于平坦路面。
牵引车主要中国重汽底盘,（也可用同类型,同级别的其他品牌牵引车）,其上装有鞍形牵引座,半挂车主要由车架、车厢、支承装置、悬架装置与车桥、牵引座和牵引销、气制动系统、照明和信号装置、轮胎和钢圈等组成。
现将主要总成的结构、作用分述如下：( 上图为半挂车的结构示意图)1、车架总成车架是由纵梁、横梁和边梁组焊而成的框架结构，纵梁选用Q345B优质合金结构钢通过自动埋弧焊加工成“工”字梁，横梁采用成型槽钢或钢材压制槽钢，边梁为热轧槽钢或相应规格的滚轧型钢。
车架焊接完毕后通过整体抛丸处理（清除锈蚀和去除焊接应力）。

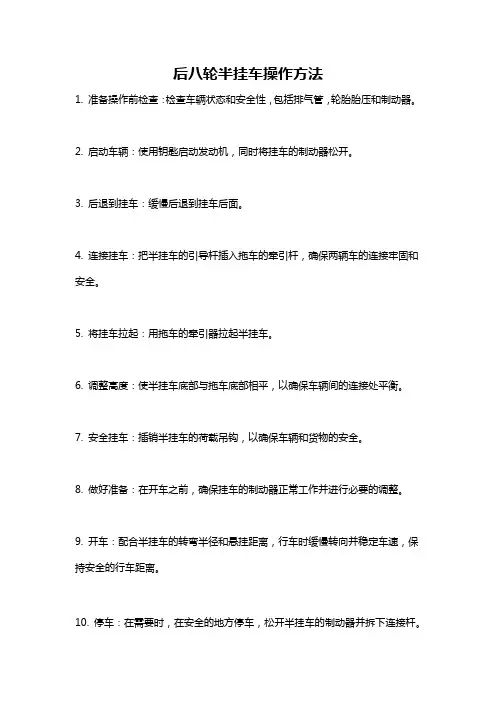

后八轮半挂车操作方法
1. 准备操作前检查：检查车辆状态和安全性，包括排气管，轮胎胎压和制动器。
2. 启动车辆：使用钥匙启动发动机，同时将挂车的制动器松开。
3. 后退到挂车：缓慢后退到挂车后面。
4. 连接挂车：把半挂车的引导杆插入拖车的牵引杆，确保两辆车的连接牢固和安全。
5. 将挂车拉起：用拖车的牵引器拉起半挂车。
6. 调整高度：使半挂车底部与拖车底部相平，以确保车辆间的连接处平衡。
7. 安全挂车：插销半挂车的荷载吊钩，以确保车辆和货物的安全。
8. 做好准备：在开车之前，确保挂车的制动器正常工作并进行必要的调整。
9. 开车：配合半挂车的转弯半径和悬挂距离，行车时缓慢转向并稳定车速，保持安全的行车距离。
10. 停车：在需要时，在安全的地方停车，松开半挂车的制动器并拆下连接杆。

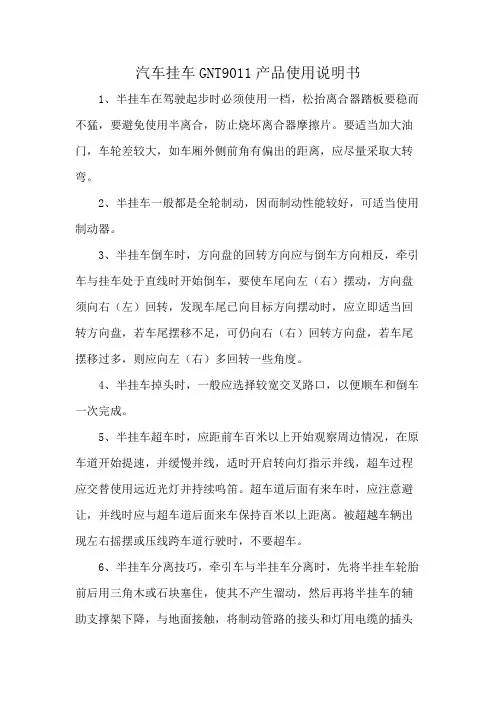

汽车挂车GNT9011产品使用说明书
1、半挂车在驾驶起步时必须使用一档，松抬离合器踏板要稳而不猛，要避免使用半离合，防止烧坏离合器摩擦片。
要适当加大油门，车轮差较大，如车厢外侧前角有偏出的距离，应尽量采取大转弯。
2、半挂车一般都是全轮制动，因而制动性能较好，可适当使用制动器。
3、半挂车倒车时，方向盘的回转方向应与倒车方向相反，牵引车与挂车处于直线时开始倒车，要使车尾向左（右）摆动，方向盘须向右（左）回转，发现车尾已向目标方向摆动时，应立即适当回转方向盘，若车尾摆移不足，可仍向右（右）回转方向盘，若车尾摆移过多，则应向左（右）多回转一些角度。
4、半挂车掉头时，一般应选择较宽交叉路口，以便顺车和倒车一次完成。
5、半挂车超车时，应距前车百米以上开始观察周边情况，在原车道开始提速，并缓慢并线，适时开启转向灯指示并线，超车过程应交替使用远近光灯并持续呜笛。
超车道后面有来车时，应注意避让，并线时应与超车道后面来车保持百米以上距离。
被超越车辆出现左右摇摆或压线跨车道行驶时，不要超车。
6、半挂车分离技巧，牵引车与半挂车分离时，先将半挂车轮胎前后用三角木或石块塞住，使其不产生溜动，然后再将半挂车的辅助支撑架下降，与地面接触，将制动管路的接头和灯用电缆的插头
解开，再净鞍式磨盘的锁正机构打开，使牵引车驶离半挂车，完成分离。
连接时采用与分离过程反向操作即可。

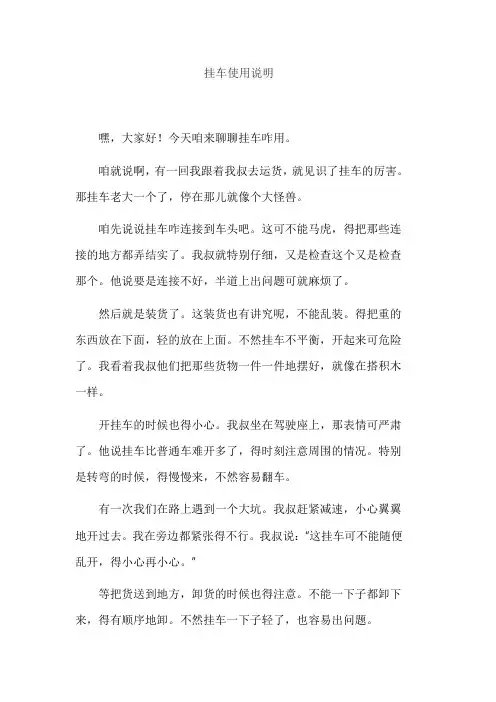

挂车使用说明
嘿，大家好！今天咱来聊聊挂车咋用。
咱就说啊，有一回我跟着我叔去运货，就见识了挂车的厉害。
那挂车老大一个了，停在那儿就像个大怪兽。
咱先说说挂车咋连接到车头吧。
这可不能马虎，得把那些连接的地方都弄结实了。
我叔就特别仔细，又是检查这个又是检查那个。
他说要是连接不好，半道上出问题可就麻烦了。
然后就是装货了。
这装货也有讲究呢，不能乱装。
得把重的东西放在下面，轻的放在上面。
不然挂车不平衡，开起来可危险了。
我看着我叔他们把那些货物一件一件地摆好，就像在搭积木一样。
开挂车的时候也得小心。
我叔坐在驾驶座上，那表情可严肃了。
他说挂车比普通车难开多了，得时刻注意周围的情况。
特别是转弯的时候，得慢慢来，不然容易翻车。
有一次我们在路上遇到一个大坑。
我叔赶紧减速，小心翼翼地开过去。
我在旁边都紧张得不行。
我叔说：“这挂车可不能随便乱开，得小心再小心。
”
等把货送到地方，卸货的时候也得注意。
不能一下子都卸下来，得有顺序地卸。
不然挂车一下子轻了，也容易出问题。
总之啊，挂车这玩意儿虽然能拉很多货，但是用起来可得小心。
咱得按照正确的方法来，才能保证安全。
好了，今天就聊到这儿吧。
希望大家用挂车的时候都能顺顺利利的，别出啥问题。
拜拜啦！。

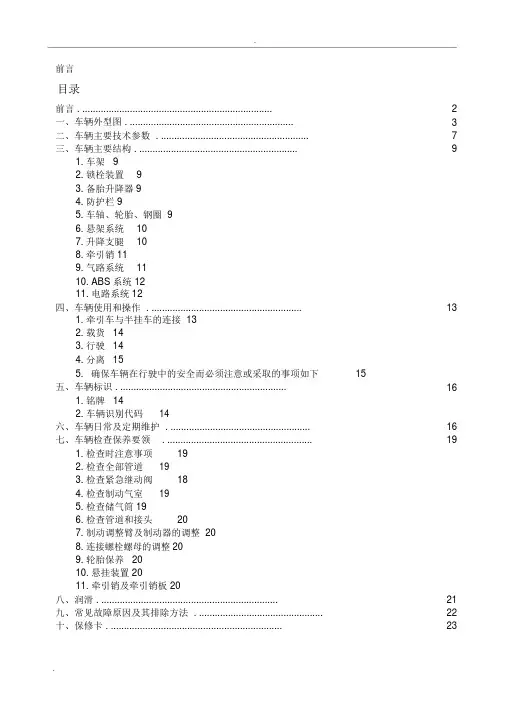

前言目录前言 (2)一、车辆外型图 (3)二、车辆主要技术参数 (7)三、车辆主要结构 (9)1.车架92.锁栓装置93.备胎升降器 94.防护栏95.车轴、轮胎、钢圈96.悬架系统107.升降支腿108.牵引销119.气路系统1110. ABS系统1211.电路系统12四、车辆使用和操作 (13)1.牵引车与半挂车的连接132.载货143.行驶144.分离155. 确保车辆在行驶中的安全而必须注意或采取的事项如下15五、车辆标识 (16)1.铭牌202.车辆识别代码20六、车辆日常及定期维护 (22)七、车辆检查保养要领 (19)1.检查时注意事项192.检查全部管道193.检查紧急继动阀184.检查制动气室195.检查储气筒 196.检查管道和接头207.制动调整臂及制动器的调整 208.连接螺栓螺母的调整209.轮胎保养2010.悬挂装置2011.牵引销及牵引销板 20八、润滑 (21)九、常见故障原因及其排除方法 (22)十、保修卡 (23)一、车辆外型图20英尺双轴骨架／FJZ9280TJZG 40英尺双轴骨架/FJZ9350TJZG40英尺双轴骨架/FJZ9400TJZG 40英尺三轴平板/FJZ9380TJZP双轴低平板／FJZ9230TDP 双轴低平板／FJZ9280TDP40英尺三轴平板／FJZ09280TP 13米三轴栏板/FJZ9390TLP二、车辆主要技术参数(mm)离去角(°) 14 14 1 7 15最小离地间隙(mm) 320 320 350 350轮胎规格 1 0.00-20 10 00—20 11.00-20 1 1 00-20 轮胎数量8 8 12 12钢板弹簧片数7／7,8／8 7／7,8／87／7／7,8／8／87／7／7,8／8／8车辆识别代码Vl N三、车辆主要结构1.车架1)车架由两根低合金钢板焊成“T”字型纵梁与一组横梁组合而成，是支承载荷的主体结构。
2)车架前部下面有与牵引车连接的牵引销和牵引板，牵引销主要用来传递牵引力或制动力，牵引板用来传递垂直方向的重力。
3)为了使集装箱锁栓在车架上，在车架的相应位置设有集装箱旋锁装置。
4)车架前端装有气管接头和电气连接的七孔插座。
2.锁栓装置为了使集装箱锁栓固在半挂车上，在车架的相应位置设有集装箱旋锁装置，该装置锁扣集装箱角件的有关尺寸均按IS0及国标制造。
旋锁的锁杆用优质钢模锻，有较高的抗拉强度，各配合处运转灵活，操作方便。
车架四角为固定式旋锁，中置为伸缩可藏式或倒卧可藏式旋锁，锁栓装置结构形式很多。
3.备胎升降器本系列半挂车设有悬链式备胎升降器，其作用是将备胎紧固在车架的下方。
为更换车轮提供方便。
其形式很多，常用的链式采用了一齿差式传动。
升降器的体积小，重量轻，简单而使用方便。
4.防护栏设有侧防护栏和后保险防护杠，以保证车辆行驶安全。
在车轮上方设有轮罩，在车轮后方设有挡泥板。
5.车轴、轮胎、钢圈1、制动蹄片2、制动蹄3、外轴承4、内轴承5、回位弹簧6、凸轮轴7、制动摇臂制动摇臂车轴由轴体、轴头、轮彀、制动器等组成、车轮由轮胎、轮辋、联接螺栓等组成．车轴与车轮起支承、运行和制动等作用。
车轴采用国内外名厂的高质量产品，备有德国BPw；美匡]KIC；Fuwa及Ll等名牌车轴。
这些车轴均为各厂专用生产线制造，工艺先进，质量好，精度高，强劲有力且重量轻，经久耐用。
半挂车轮辋采用700V×20,7．50V×20,800V×20。
轮胎规格采用1000—2016PR、18PR，11.00—2016PR、18PR或11.00R20。
6.悬架系统半挂车悬挂通常采用串联平衡式钢板弹簧用U形螺栓紧固在轮轴轴体上，它承受垂直方向的动力，并吸收震动。
水平方向的作用力则由托架和连杆传递。
由于平衡梁可在一定的范围内摆动，当车组通过不平路面时，后轴负荷可在一定范围内得到平衡。
钢板弹簧材料为60Si2Mn，截面尺寸16×90mm。
标准配置为七片钢板弹簧，用户也可选择八片、十片等不同片数的钢板弹簧。
7.升降支腿升降支腿由支盘、支承腿、传动机构、变速机构、传动杆及手把等组成，设置在半挂车前端。
当牵引车与半挂车脱开后，用以支承半挂车停放。
为了适应半挂车高度的变化，支腿内装有螺旋升降机构，使半挂车与牵引车的联接与脱离都能顺利地进行。
高度升降分快慢两档速度。
手柄进入时转动为高速升降，手柄拉出时为低速升降，当支盘接触地面后，支腿即承受载荷，此时只能用低速挡升降，否则将损坏支腿升降机构。
8.牵引销牵引销是半挂车与牵引车连接在一起并承受牵引力的重要连接部件，当车组在起步、制动或在坡道上行驶时，其所受的冲击力更大，因此必须有足够的强度和韧性l，同时因牵引销与鞍座经常相互冲击并产生相对运动，故连接表面需耐磨所以必须具有较高的硬度。
因此牵引销通常用l8CrMnTi合金结构钢锻造，并经渗碳淬火，以使其芯部具韧性而表面有一定硬度。
由于该零件作用重要，必须逐个探伤检查，不允许有任何裂纹及制造缺陷。
牵引销连接半挂车的方式有焊接式和螺栓连接式。
螺栓联接结构对于更换磨损或已损坏的牵引销很方便，同时也方便于更换不同规格的牵引销，采用螺栓联接均用高强度螺栓，其拧紧力矩为1 30Nm。
9.气路系统半挂车采用双管路充气制动系统，行车制动系统主要有气接头、供气管路、控制管路、紧急制动阀、储气筒、制动气室和车轮制动器等部分组成。
供能管路的气接头与牵引车供气管路连接，控制管路气接头与牵引车制动阀连接，半挂车制动时各个制动气室同时作用。
驻车制动器由储能弹簧制动气室控制。
在停车或驻坡时均使用本装置。
10. ABS系统ABS系统的便用情况及注意事项：(详见ABS使用说明书)：1、不能使用不同型号的轮胎；2、洗车时，不要直接用水冲洗控制器，否则将造成ABS的严重故障。
3、经常检查车辆电线是否破损，左右传感器及调节器的接头是否接错。
4、经常检查各传感器是否松动、后退(注意不能用手抓住电线以拉出传感器)。
5、制动器维修保养时，在卸去车轮后，应首先检查齿圈上的齿面是否有擦痕，擦痕是否与轴承同心，同时应清洁齿面，齿槽内不允许存有金属异物。
除去附在传感器外壳上的杂质，把传感受器向车辆外侧方向推一推，注意传感器与弹性衬套之间的夹紧力是否过小(1 0～20kg)，如过小时必须更换弹性衬套。
6、在滑溜路面制动时，无需使用连续点动，只需全力制动即可，．在f壬．f．--j-情况下，可控制方向盘操纵车辆行驶方向。
7、不能白行拆开控制器和调节器进行整理，如有问题应与我司或供应商联系。
8、由于大多数制动都是轻踩制动，ABs不参加制动过程，因而不会引起车轮的高温，但异常的高温可能会影响传感器的工作。
11.电路系统半挂车设有与牵引车相适应的国际标准电路系统，车架前横梁有电气连接插座，车架后部设有制动灯、后位灯、转向信号灯、牌照灯、倒车灯、雾灯和三角反光器；前端两侧设有双前位灯；两侧设有侧标志灯。
各种灯具的电压均为24V。
四、车辆使用和操作1.牵引车与半挂车的连接1．1半挂车牵引高度与牵引销大小、前回转半径、间隙半径等必须与牵引车匹配，连接前应进行检查，避免以下情况a．牵引销的规格与牵引鞍座不一致；b.半挂车牵引高度与牵引车牵引鞍座高度不匹配，半挂车与牵引车连接后鞍座向前或向后的倾斜超过正常许可范围图4-1C．半挂车的前回转半径和间隙半径与牵引车不匹配，转弯时半挂车与牵引车部件相碰撞。
1. 2仔细检查牵引车鞍座工作面和半挂车的牵引销、牵引滑板上有无砂土、灰尘或其它异物，是否有足够的润滑油脂。
1. 3牵引车鞍座与牵引销的连接：a.调整支撑腿，使半挂车牵引滑板与牵引鞍座高度相适应，一般以半挂车牵引滑板比牵引车牵引鞍座的上平面中心位置低10～30mm为准(见图4—2)。
否则有时不仅不能连接，还会损坏牵引座、牵引销及有关零件。
b.操纵牵引座锁止机构(牵引座不同，详见牵引车使用说明书)，使锁止块张开，成自由状态。
c．缓缓后退牵引车，使半挂车牵引销经由牵引座V形口进入锁止机构的开口，然后牵引销推动锁止块转动，锁上牵引销。
牵引车倒退时，牵引车与半挂车中心线力求保持一致，两车中心线偏移限于40mm以下。
两中心线夹角满载时≤5。
，空载时≤7。
d．检查牵引销座锁止块是否锁止了牵引销，是否锁止牢靠。
e.弄肖微前进牵引车，检查连接情况是否良好。
1．4气路连接a．将牵引车上的两个气管接头分别接在半挂车上的两个气管接头上。
ljtt,lt,-j-牵引车的供气管路与半挂车的供气管路连接，牵引车的控制管路与半挂车的控制管路连接(接头红色为供气管路，黄色为控制管路)。
b.气接头相互连通后，要拧开牵引车上的半挂车气路连接分离开关，使其处于通气状态，否则不能向半挂车制动系统供气，制动系统无法工作。
c．启动发动机，观察驾驶室的气压表，把牵引车和半挂车储气筒内压力提高到规定的压力(-71殳．为650～750Kpa)。
d．检查气路有无漏气，检查制动系统是否正常工作。
1．5电路的连接a.将牵引车的电缆连接插头插入半挂车前端的连接插座里。
b.检查各电极是否接合良好，确认各车灯是否正常工作，必要时可更换电极的接线。
在装载集装箱前，应将所要使用的转锁头转到与锁座孔全重叠的位置并固定，再将集装箱正确地放在半挂车上，然后转动转锁手柄，使锁头与锁座孑L垂直将集装箱锁住。
在卸下集装箱以前，应将转锁转到锁头与锁座孔重叠的位置并固定，确认集装箱没有被锁住后方可卸下。
3.行驶3．1起步a．正确操纵支腿，使支腿底脚离开地面并升至极限位置，保证支腿底脚离地高度不小于320mm(半挂车满载时)，然后将摇把挂在挂钩上。
b.检查备用轮胎是否在升降器上正确放好，螺母是否拧紧。
c．检查轮胎气压是否为规定值。
d．检查气制动系统气压是否在规定的范围内，只有当储气筒气压达至：,J550 Kpalt,-J方能起步。
e释放停车手制动。
3. 2行驶经过上述操作后就可行驶，下坡时要严格遵守以下操作要点：a.下长坡或急坡时，要防止制动鼓过热，尽量使用牵引车发动机制动进行制动。
b.不得长时间单独使用半挂车制动系统。
4.分离4．1应选择平坦坚实地面停放半挂车和牵引车。
4．2检查半挂车制动是器否完全制动。
4. 3操纵支撑装置使底座着地后继续旋转摇把，使半挂车牵引滑板抬起一定间隙，以便退出4. 4关闭牵引车上的半挂车气路连接分离开关，然后从半挂车上卸下牵引车的供气和控制管路接头。
4．5从半挂车的电缆连接插座上拔下电缆插头。
4. 6操作牵引座锁止机构，使锁止块张开。
4. 7缓慢向前开出牵引车，使牵引销与牵引座脱离，从而分离半挂车和牵引车。
4．8长时间驻车时，应操纵停车手制动阀，启用制动分泵的弹簧储能制动。
4．9分离后检查半挂车各部有无异常，松开储气筒下部的放水阀排出筒内积水。
