半挂车详细操作方法半挂车是一种在前面有牵引车，后面有拖挂车的运输车辆，操作半挂车需要掌握以下步骤和注意事项：1. 车辆检查：在上路之前，检查车辆的润滑油、刹车液、轮胎气压、灯光等是否正常。
确保车辆在良好的工作状态下。
2. 上车预备：调整座位和镜子，确保清晰的视线。
系好安全带。
3. 起步：挂入一档，缓慢释放离合器，将油门踏板轻轻踩到适当位置，使车辆缓慢启动。
4. 换挡：根据车速逐渐提速，当转速接近红线时，将挡位换到二档，缓慢释放离合器。
根据需要，逐渐换入更高的挡位。
5. 刹车：在需要减速或停车时，轻踩刹车踏板，确保车辆平稳停下来。
6. 转弯：在转弯时，注意车身倾斜和角度，以免侧翻。
减速并小心与其他车辆保持安全距离。
7. 超车和变道：在超车时，确保视线良好，向左打转向灯，观察并逐渐向左侧变道，完成超车后再向右打转向灯换道回原车道。
8. 停车：在停车时，寻找合适的停车位，使用拉手刹并挂入空挡。
关闭发动机，锁上车门。
除了以上基本操作，还有一些注意事项：- 在速度、刹车和转弯时要尽量平稳，以保证车辆的稳定性。
- 在行驶过程中，要时刻保持注意力集中，观察道路情况和潜在的危险。
- 遵守交通规则和信号，使用转向灯、刹车灯等辅助设施。
- 在陡坡行驶时，注意慢速下坡，切勿过快加速，以免失控。
- 在变道、超车或通过隧道、桥梁等特殊道路时，留出足够的空间和时间，保持安全。
- 长时间的驾驶会有疲劳感，驾驶者应定期休息，保持良好的体力和精神状态。
总的来说，半挂车的操作需要专业的技巧和经验，驾驶人员应接受专门的培训并持有合格的驾驶证书。

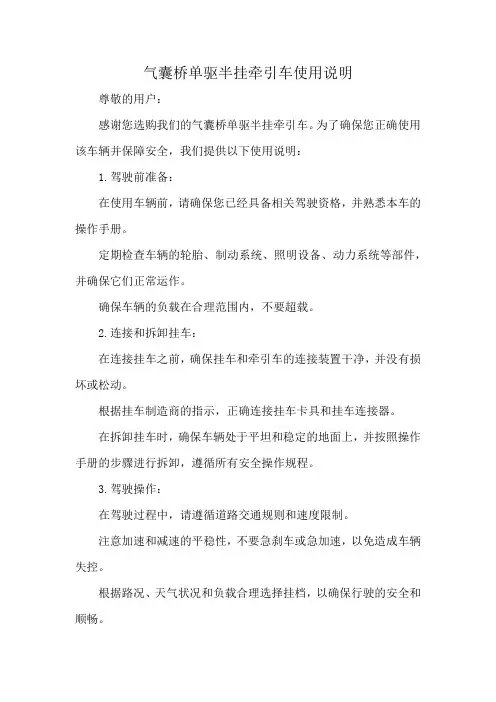

气囊桥单驱半挂牵引车使用说明尊敬的用户：感谢您选购我们的气囊桥单驱半挂牵引车。
为了确保您正确使用该车辆并保障安全，我们提供以下使用说明：1.驾驶前准备：在使用车辆前，请确保您已经具备相关驾驶资格，并熟悉本车的操作手册。
定期检查车辆的轮胎、制动系统、照明设备、动力系统等部件，并确保它们正常运作。
确保车辆的负载在合理范围内，不要超载。
2.连接和拆卸挂车：在连接挂车之前，确保挂车和牵引车的连接装置干净，并没有损坏或松动。
根据挂车制造商的指示，正确连接挂车卡具和挂车连接器。
在拆卸挂车时，确保车辆处于平坦和稳定的地面上，并按照操作手册的步骤进行拆卸，遵循所有安全操作规程。
3.驾驶操作：在驾驶过程中，请遵循道路交通规则和速度限制。
注意加速和减速的平稳性，不要急刹车或急加速，以免造成车辆失控。
根据路况、天气状况和负载合理选择挂档，以确保行驶的安全和顺畅。
在拐弯时，按照路况和牵引车的操作手册建议进行操作，遵守转弯半径和速度限制。
4.定期维护与保养：按照操作手册的指示和要求进行及时的定期维护和保养，包括发动机、制动系统、悬挂系统、轮胎等。
检查和清理车辆的空滤器、油滤器和燃油过滤器等，保持良好的过滤效果。
定期检查和调整制动系统，确保其正常工作。
保持车身干净，避免沉积物对车辆的腐蚀。
5.注意事项：请勿超载，并正确分配负载，以避免车辆失衡或超载导致的危险。
长时间行驶后，请给予车辆足够的冷却时间，确保发动机不过热。
在车辆遭受外部冲击或发生事故后，请立即进行检查和维修，并确保安全。
本使用说明提供了一般性的指导，具体的操作注意事项和细节请参考操作手册。
如有任何问题或需要进一步咨询，请及时与我们联系。
祝您使用愉快，行驶安全！公司名称地址联系方式。
HLZ9351GYY运油半挂车使用说明书盘锦辽河油田环利专用车制造有限公司目录总述：运油半挂车结构和主要参数一、常规半挂车底盘部分1、车辆定期维护2、车辆使用和操作及基本安全注意事项3、检查保养要领4、润滑5、故障原因及排除方法6、随车工具7、底盘主要部件的明细特征及使用说明8主要易损件清单二运油罐部分1、主要结构及工作原理2、操作与使用说明3、维修保养及使用注意事项4、贮存5、随车工具及技术资料一、概述为了正确使用和安全操作车辆，有计划地做好维护保养工作使车辆经常处于良好的状态，我们编写这本使用说明书。
本说明书着重介绍半挂车的基本结构、操作规程、注意事项和维护保养。
希望使用者在使用之前通读本说明书，严格按其规定进行使用、操作和维护。
若有不清楚的地方可以与本公司售后服务处联系。
由于本公司产品的结构和性能总会不断改进和完善，因此有可能出现与本说明书不同之处，敬请谅解，并热忱欢迎使用者对本公司产品提出宝贵的意见。
本厂生产的运油半挂车由半挂车底盘、罐体和管路系统组成。
该车容量大，结构合理，适合公路运输。
运油半挂车结构和主要参数主要参数：外型尺寸(长×宽×高)(mm)：11500×2500×3700总质量(Kg)：35280整备质量(kg)：8780额定载质量(kg)：26500接近角/离去角(°)：-/15前悬/后悬(mm)：-/1800轴距(mm)：5880+1310+1310轴数：3轴荷：22660(并装三轴)轮胎数：12轮胎规格：12.00-20/12.00R20后轮距：1850/1850/1850罐体为仿矩形,尺寸为:长11.21米,宽2.41米,高1.86米;有效容积:41立方米一、常规半挂车底盘部分1、车辆定期维护1.1每周或每次运输前的列行检查（由用户检查）每周或每次运输前（以先发生为准），必须执行下列检查：a．检查轮胎气压，调整到轮胎制造商建议的压力值；b．检查轮胎螺丝的松紧绳度；c：检查制动系统有无漏气，测试能否制动；d．检查所有的悬挂螺母和螺钉的松紧；e．检查牵引车及半挂车制动连接；f．给储气筒和空气悬挂的气室排水；g．检查所有灯具；h．检查并确保支腿工作正常；i．检查活动部件的磨损情况。

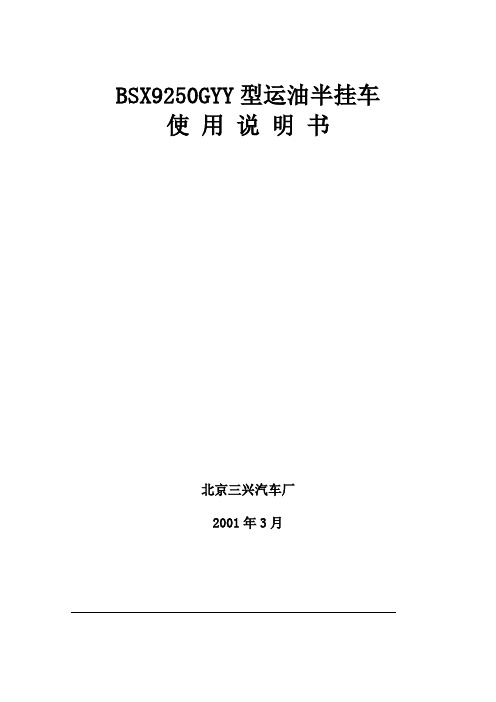

BSX9250GYY型运油半挂车使用说明书北京三兴汽车厂2001年3月目录1.主要技术特性1.1一般参数1.2牵引车头参数1.3质量参数1.4容量参数1.5油泵参数（选装）1.6管路压力1.7 工作环境温度2.运油半挂车结构简介2.1半挂车底盘2.2油罐2.3油路系统2.4卸油动力部分2.5操纵部分2.6安全防范系统3部分零部件的结构与使用3.1球阀3.2插入式接头3.3阻火呼吸阀3.4输油胶管3.5导静电装置4运油半挂车的使用4.1运油半挂车使用注意事项4.2功能5.运油半挂车的维护6.随车工具与附件7.随车技术文件1.主要技术特性1.1一般参数1.1.1整车外形尺寸全长(mm) 11000总宽(mm) 2480高度(mm) 3020 (空车)1.1.2油罐外形尺寸长(mm) 10500宽(mm) 2360高(mm) 14001.2牵引车头参数1.2.1型号解放CA4120PK2C底盘(环保型)可选用CA4110PK2C系列.1.2.2动力参数最大功率132kW最大扭矩388N.m具体参数详见牵引车说明书。
1.3质量参数1.3.1满载质量(kg) 25830轴座载荷9330挂车后轴165001.3.2整备质量(kg) 8830轴座载荷3014挂车后轴5816注: 其它参数详见半挂车说明书（HYE9253TJZ）1.4容量参数额定容量(L) 21250最大容量(L) 27466残油量(L) 2131.5油泵参数（选装）额定流量(L/min) 833额定转速(r/min) 1450额定压力(MPa) 0.24扬程(m) 251.6管路压力额定压力(MPa) 0.4最大压力(MPa) 0.61.7工作环境温度-40~40o C2.运油半挂车结构简介运油半挂车主要由半挂车底盘,油罐,油路,电气及泵油系统（选装）组成.2.1半挂车采用天津环亚特种挂车制造有限公司生产的HYE9253TJZ半挂车，该车具有良好的性能和市场信誉。
40吨平板车使用说明书40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12附图一半挂车外形图−−−−−−−−−−−− 13附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。
40吨低货台半挂车使用说明书目录一、半挂车主要技术特性−−−−−−−−−−−− 3二、主要总成的构造、维修及调整−−−−−−−− 41.车架总成−−−−−−−−−−−−−−−−− 42.悬挂总成−−−−−−−−−−−−−−−−− 43.轮轴总成−−−−−−−−−−−−−−−−− 44.跳板总成−−−−−−−−−−−−−−−−− 65.挂车支承装置−−−−−−−−−−−−−−− 66.空气制动系统−−−−−−−−−−−−−−− 77.电气系统−−−−−−−−−−−−−−−−- 11三、易损件明细表−−−−−−−−−−−−−−--- 12四、随机备品备件清单 ---------------------------- 12五、专用工具清单 ------------------------------- 12六、敬告用户−−−−−−−−−−−−−−−−− 12 附图一半挂车外形图−−−−−−−−−−−− 13 附图二空气制动系统图−−−−−−−−−−− 14一、半挂车主要技术特性：1.最大装载质量 40吨2.外形尺寸(长⨯宽⨯高) 12130⨯3200⨯1930 毫米3.货台尺寸(长⨯宽) 7500⨯3200 毫米4.货台高度(空载) 1035 毫米5.轴距 1220 毫米6.轮距 1680/815 毫米7.轮轴数二排四根8.轮胎规格 8.25-159.轮辋规格 6.5-1510.轮胎数 16只(另加备胎1只)11.牵引座接合面高度(重载) 1380 毫米12.牵引销直径∅88.9 毫米13.最小离地间隙 380 毫米14.悬挂方式刚性平衡梁式15.半挂车整备质量 10 吨16.额定车速(公路/非公路) 40/25 公里/小时17.每根轮轴载质量 9 吨18.半挂车载荷分配:满载:鞍座处 14.3吨半挂车轮轴处 35.7吨空载:鞍座处 2.85 吨半挂车轮轴 7.15 吨20. 最小转弯半径 12 米21. 跳板承载能力 40 吨22. 跳板爬坡角度 20︒23. 跳板横向调节范围 max 2.51米 min 1.89米24.离去角 17.5︒半挂车外形图见附图一。
半挂货车的操作方法
半挂货车的操作方法如下：
1. 上车准备：
- 检查车辆的状况，包括轮胎、发动机、制动系统等是否正常工作。
- 调整座位和镜子，以确保驾驶者的舒适度和视线良好。
- 系好安全带。
2. 启动车辆：
- 脚踩离合器，并将钥匙插入点火孔中。
- 踩住刹车，启动发动机。
- 放松手刹，将挂挡杆放入空挡。
3. 行驶过程：
- 缓慢松开离合器，逐渐给发动机加油。
注意控制油门和离合器的协调，以平稳启动车辆。
- 注意观察交通并使用转向灯。
在转弯和变道时，转向灯的使用非常重要。
4. 制动操作：
- 使用制动踏板和手刹来控制车辆的速度和停车。
- 需要提前减速和制动，以确保车辆停在合适的位置。
5. 倒车操作：
- 在倒车前，确保周围没有障碍物。
- 手握方向盘的上方，通过后视镜和后视摄像头观察倒车的情况。
- 缓慢操纵方向盘，同时轻踩油门。
6. 特殊操作：
- 当超过限速或遇到紧急情况时，需要快速反应，触发紧急制动。
- 在上下坡行驶时，需要注意限制车速，避免制动器过热。
7. 关车处理：
- 到达目的地后，将挂挡杆放入空挡，同时踩下刹车。
- 关闭发动机和电器设备。
- 停车后，拉上手刹并锁好车门。
请注意，这仅是一般的操作指南，具体操作方法可能会因车型和地区而有所不同。
在驾驶半挂货车之前，请确保进行相关培训并获得相关驾驶执照。
挂车使用说明书 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】目录前言 (2)一、车辆外型图20英尺双轴骨架／FJZ9280TJZG40英尺双轴骨架/FJZ9350TJZG 40英尺双轴骨架/FJZ9400TJZG40英尺三轴平板/FJZ9380TJZP双轴低平板／FJZ9230TDP双轴低平板／FJZ9280TDP40英尺三轴平板／FJZ09280TP13米三轴栏板/FJZ9390TLP二、车辆主要技术参数钢板弹簧片数7／7,8／8 7／7,8／8 7／7／7,8／8／87／7／7,8／8／8车辆识别代码Vl N三、车辆主要结构1.车架1)车架由两根低合金钢板焊成“T”字型纵梁与一组横梁组合而成，是支承载荷的主体结构。
2)车架前部下面有与牵引车连接的牵引销和牵引板，牵引销主要用来传递牵引力或制动力，牵引板用来传递垂直方向的重力。
3)为了使集装箱锁栓在车架上，在车架的相应位置设有集装箱旋锁装置。
4)车架前端装有气管接头和电气连接的七孔插座。
2.锁栓装置为了使集装箱锁栓固在半挂车上，在车架的相应位置设有集装箱旋锁装置，该装置锁扣集装箱角件的有关尺寸均按IS0及国标制造。
旋锁的锁杆用优质钢模锻，有较高的抗拉强度，各配合处运转灵活，操作方便。
车架四角为固定式旋锁，中置为伸缩可藏式或倒卧可藏式旋锁，锁栓装置结构形式很多。
3.备胎升降器本系列半挂车设有悬链式备胎升降器，其作用是将备胎紧固在车架的下方。
为更换车轮提供方便。
其形式很多，常用的链式采用了一齿差式传动。
升降器的体积小，重量轻，简单而使用方便。
4.防护栏设有侧防护栏和后保险防护杠，以保证车辆行驶安全。
在车轮上方设有轮罩，在车轮后方设有挡泥板。
5.车轴、轮胎、钢圈1、制动蹄片2、制动蹄3、外轴承4、内轴承5、回位弹簧6、凸轮轴7、制动摇臂制动摇臂车轴由轴体、轴头、轮彀、制动器等组成、车轮由轮胎、轮辋、联接螺栓等组成．车轴与车轮起支承、运行和制动等作用。

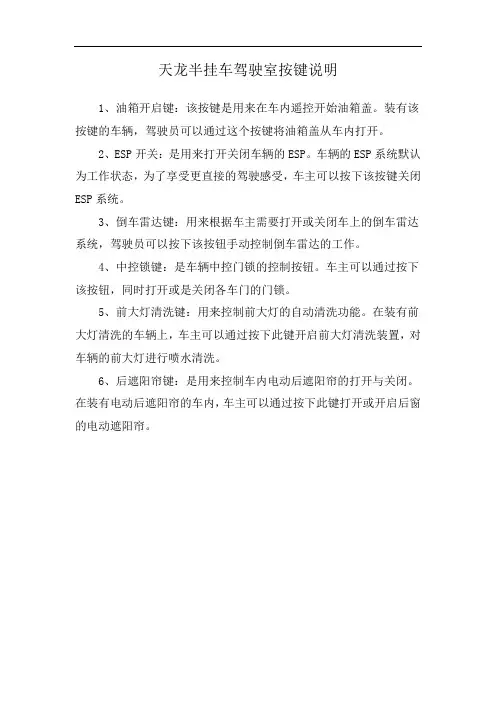

天龙半挂车驾驶室按键说明
1、油箱开启键：该按键是用来在车内遥控开始油箱盖。
装有该按键的车辆，驾驶员可以通过这个按键将油箱盖从车内打开。
2、ESP开关：是用来打开关闭车辆的ESP。
车辆的ESP系统默认为工作状态，为了享受更直接的驾驶感受，车主可以按下该按键关闭ESP系统。
3、倒车雷达键：用来根据车主需要打开或关闭车上的倒车雷达系统，驾驶员可以按下该按钮手动控制倒车雷达的工作。
4、中控锁键：是车辆中控门锁的控制按钮。
车主可以通过按下该按钮，同时打开或是关闭各车门的门锁。
5、前大灯清洗键：用来控制前大灯的自动清洗功能。
在装有前大灯清洗的车辆上，车主可以通过按下此键开启前大灯清洗装置，对车辆的前大灯进行喷水清洗。
6、后遮阳帘键：是用来控制车内电动后遮阳帘的打开与关闭。
在装有电动后遮阳帘的车内，车主可以通过按下此键打开或开启后窗的电动遮阳帘。

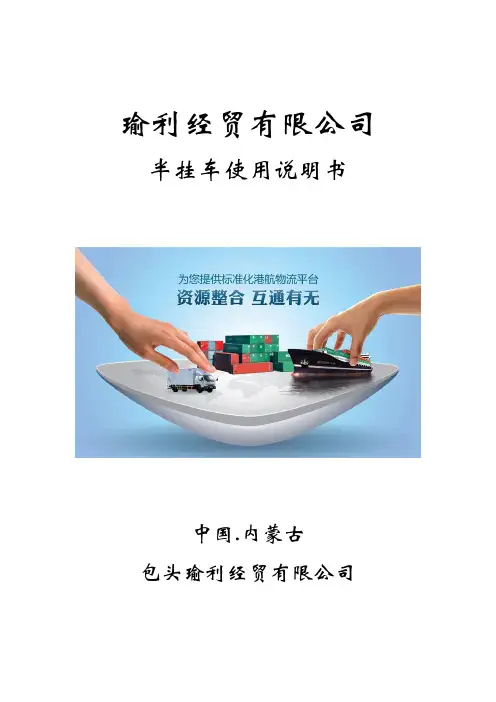

瑜利经贸有限公司半挂车使用说明书中国.内蒙古包头瑜利经贸有限公司前言真诚的感谢您选用包头瑜利经贸有限公司的产品。
瑜利经贸有限公司制造铝合金使汽车总质量减轻，降低了燃油的消耗；由于油耗低、质量轻、汽车的废气排放就少，污染程度就下降；废旧汽车的回收率高，铝质汽车零件基本上都可回收；回收再生所需要能源少，并且铝可以多次循环再生。
因此，无论是在国际上还是在国内，铝合金轻量化车辆将会在未来占领重要舞台。
2008年，由包头市瑜利物流有限公司独家享有自主知识产权的全铝合金挂车经青山区政府牵头，与北方创业专用汽车有限责任公司发挥各自优势、强强联合。
填补了国内自行制造铝合金半挂车的历史空白，拉开了国内规模化制造铝合金货运车量的序幕。
为了使您的新车在以后的使用中始终保持良好的车况及最佳的运行状态，请您仔细阅读随车的《使用说明书》，并希望驾驶员能遵照执行。
本手册内容的解释权归包头瑜利经贸有限公司所有。
手册内容如有更改，恕不另行通知。
祝你行车万里，路路平安！目录一、定期检查 (1)1车辆检查表（1-3） (2)二、检查保养要领 (4)1.制动装置的检查2、电路检查 (6)3、车轴检查 (6)4、轮胎气压及磨损的检查 (7)5、悬架检查 (8)6、支承装置检查 (13)7、牵引销总成的检查 (13)8、车架检查 (13)三、润滑表 (13)四、常见故障排除法 (15)五、轴距的调整方法 (17)六、包头瑜利经贸有限公司质量保修 (19)一、定期检查为了安全可靠地使用半挂车及延长使用寿命，请按下表要求进行检查、维修。
ABS制动防抱系统的检查、维修参照其专用说明书。
车辆定期检查表：车辆检查表1：车辆检查表2：车辆检查表3：二、检查保养要领为了使检查项目能顺利进行检查，应执行下列各项规定和方法。
ABS制动防抱系统的检查参照其专用说明书。
注意检查时除规定外均以空车状态进行。
1.制动装置的检查（1）检查各管道及连接部位有无裂纹破损，是否漏气。
挂车使用说明挂车使用说明1、挂车介绍1.1 挂车的定义1.2 挂车的分类和特点1.3 挂车的主要结构2、应用领域2.1 商业货运2.2 农业运输2.3 工业运输2.4 其他应用领域3、挂车的准备工作3.1 行车证和执照3.2 载重限制和负载平衡3.3 检查车辆状况3.4 车辆操作培训和证书4、装载和卸载4.1 安全的装载和卸载步骤 4.2 确保货物稳定4.3 使用合适的固定装置4.4 控制货物重心和平衡5、安全驾驶技巧5.1 安全驾驶规范5.2 驾驶技巧和策略5.3 警示信号和急刹车处理5.4 避免翻车和货物滑落6、维护和检修6.1 定期保养计划6.2 轮胎和制动系统的检查 6.3 灯光和电气装置的维护6.4 高速公路使用注意事项7、紧急情况处理7.1 紧急制动方法7.2 火灾和事故处理7.3 遇到恶劣天气时的应对措施7.4 失控或漏油时的应急处理8、法律要求和责任8.1 执照和驾驶证要求8.2 责任和保险要求8.3 运输规定和道路交通安全法8.4 罚款和起诉的法律后果本文档涉及附件：无本文所涉及的法律名词及注释：- 行车证：挂车行驶的合法证明文件，由交通管理部门发放。
- 执照：指挂车车辆所有者的驾驶执照。
- 载重限制：挂车所能承载的最大重量限制。
- 负载平衡：确保挂车载重物品分布均匀，保持车辆平衡。
- 灯光和电气装置：挂车上的灯光和电气设备，包括转向灯、制动灯等。
- 高速公路使用注意事项：挂车在高速公路上的注意事项和安全规定。
半挂车使用说明书前言感谢您选择了专用车辆制造有限公司生产（以下简称我公司）的半挂车，并欢迎您成为我公司广大用户中的一员。
使您的汽车获得最佳的效益，是我和您共同追求的目标，但这在很大程度上取决于您对车辆的熟悉程度，按照本手册进行仔细和全面的保养。
我们真诚地希望您在使用车辆之前能够通读手册，并对其中介绍的操作程序悉心领会，以便在维护时得心应手。
我公司的半挂车造型美观、结构合理，货台承载面积大，标准化、通用化程度高，使用安全、可靠，维修方便。
为了用户安全操作及合理使用半挂车，本说明书提供了该产品的结构、性能、使用及保养等方面的资料，供操作者参考使用。
本手册中的图形及说明在出版时是正确的，但我公司产品不断地改进或完善，有修改之处，请原谅我公司不再另行通知。
本手册是车辆的一部分，应与车辆一起保存和使用。
目录一、半挂车主要技术参数 (1)二、主要的结构及其作用 (4)三、半挂车的使用和操作 (7)四、日常及定期检查 (9)五、润滑 (14)六、常见故障及其排除 (15)七、注意事项 (16)八、三保说明 (17)九、售后服务承诺 (17)十、随车明细 (17)12二、主要总成的结构及其作用半挂汽车列车由牵引车和半挂车两部分组成，牵引车通过牵引座与半挂车联结，传递牵引力于半挂车；半挂车可以与牵引车分离，利用前部支承装置可独立停于平坦路面。
牵引车主要中国重汽底盘,（也可用同类型,同级别的其他品牌牵引车）,其上装有鞍形牵引座,半挂车主要由车架、车厢、支承装置、悬架装置与车桥、牵引座和牵引销、气制动系统、照明和信号装置、轮胎和钢圈等组成。
现将主要总成的结构、作用分述如下：( 上图为半挂车的结构示意图)1、车架总成车架是由纵梁、横梁和边梁组焊而成的框架结构，纵梁选用Q345B优质合金结构钢通过自动埋弧焊加工成“工”字梁，横梁采用成型槽钢或钢材压制槽钢，边梁为热轧槽钢或相应规格的滚轧型钢。
车架焊接完毕后通过整体抛丸处理（清除锈蚀和去除焊接应力）。
.前言目录前言 . (2)一、车辆外型图 . (3)二、车辆主要技术参数 . (7)三、车辆主要结构 . (9)1.车架 92.锁栓装置93.备胎升降器 94.防护栏 95.车轴、轮胎、钢圈 96.悬架系统107.升降支腿108.牵引销 119.气路系统1110. ABS 系统 1211. 电路系统 12四、车辆使用和操作 . (13)1.牵引车与半挂车的连接 132.载货 143.行驶 144.分离 155.确保车辆在行驶中的安全而必须注意或采取的事项如下15五、车辆标识 . (16)1.铭牌 142.车辆识别代码14六、车辆日常及定期维护 . (16)七、车辆检查保养要领. (19)1.检查时注意事项192.检查全部管道193.检查紧急继动阀184.检查制动气室195.检查储气筒 196.检查管道和接头207.制动调整臂及制动器的调整 208.连接螺栓螺母的调整209.轮胎保养 2010. 悬挂装置 2011. 牵引销及牵引销板 20八、润滑 . (21)九、常见故障原因及其排除方法 . (22)十、保修卡 . (23)一、车辆外型图20英尺双轴骨架／ FJZ9280TJZG 40英尺双轴骨架 /FJZ9350TJZG40英尺双轴骨架 /FJZ9400TJZG 40英尺三轴平板 /FJZ9380TJZP双轴低平板／ FJZ9230TDP 双轴低平板／ FJZ9280TDP40英尺三轴平板／ FJZ09280TP 13米三轴栏板 /FJZ9390TLP二、车辆主要技术参数型号FJZ9280TJZG FJZ9350TJZG FJZ9400TJZG FJZ9380TJZP型式20英尺双轴骨40’骨架式40 7 骨架式40 7 平板式架式轴数2233整备质量 (kg)4150450065007350装载质量 (kg)24000305003310030480最大总质量 (kg)28150350003960037830鞍座最大允许总质量10350170201565014710(kg)长(mm)7850124001240012400外廓尺寸宽(mm)2480248024802480高(ram)1510148015101520轴距(mm)5050+13108150+13607470+1360+13607000+1310+1310轮距(mm)1840 1 84018401840前悬(mm)6006506501050后悬(mm)890224015601730前回转半径 (mm)820134013401540间隙半径 (mm)2090232023202320牵引座结合面离地高1 180122012201200度(mm)离去角 ( 。
半挂车使用说明书前言感谢您选择了专用车辆制造有限公司生产（以下简称我公司）的半挂车，并欢迎您成为我公司广大用户中的一员。
使您的汽车获得最佳的效益，是我和您共同追求的目标，但这在很大程度上取决于您对车辆的熟悉程度，按照本手册进行仔细和全面的保养。
我们真诚地希望您在使用车辆之前能够通读手册，并对其中介绍的操作程序悉心领会，以便在维护时得心应手。
我公司的半挂车造型美观、结构合理，货台承载面积大，标准化、通用化程度高，使用安全、可靠，维修方便。
为了用户安全操作及合理使用半挂车，本说明书提供了该产品的结构、性能、使用及保养等方面的资料，供操作者参考使用。
本手册中的图形及说明在出版时是正确的，但我公司产品不断地改进或完善，有修改之处，请原谅我公司不再另行通知。
本手册是车辆的一部分，应与车辆一起保存和使用。
目录一、半挂车主要技术参数 (1)二、主要的结构及其作用 (4)三、半挂车的使用和操作 (7)四、日常及定期检查 (9)五、润滑 (14)六、常见故障及其排除 (15)七、注意事项 (16)八、三保说明 (17)九、售后服务承诺 (17)十、随车明细 (17)12二、主要总成的结构及其作用半挂汽车列车由牵引车和半挂车两部分组成，牵引车通过牵引座与半挂车联结，传递牵引力于半挂车；半挂车可以与牵引车分离，利用前部支承装置可独立停于平坦路面。
牵引车主要中国重汽底盘,（也可用同类型,同级别的其他品牌牵引车）,其上装有鞍形牵引座,半挂车主要由车架、车厢、支承装置、悬架装置与车桥、牵引座和牵引销、气制动系统、照明和信号装置、轮胎和钢圈等组成。
现将主要总成的结构、作用分述如下：( 上图为半挂车的结构示意图)1、车架总成车架是由纵梁、横梁和边梁组焊而成的框架结构，纵梁选用Q345B优质合金结构钢通过自动埋弧焊加工成“工”字梁，横梁采用成型槽钢或钢材压制槽钢，边梁为热轧槽钢或相应规格的滚轧型钢。
车架焊接完毕后通过整体抛丸处理（清除锈蚀和去除焊接应力）。
后八轮半挂车操作方法
1. 准备操作前检查：检查车辆状态和安全性，包括排气管，轮胎胎压和制动器。
2. 启动车辆：使用钥匙启动发动机，同时将挂车的制动器松开。
3. 后退到挂车：缓慢后退到挂车后面。
4. 连接挂车：把半挂车的引导杆插入拖车的牵引杆，确保两辆车的连接牢固和安全。
5. 将挂车拉起：用拖车的牵引器拉起半挂车。
6. 调整高度：使半挂车底部与拖车底部相平，以确保车辆间的连接处平衡。
7. 安全挂车：插销半挂车的荷载吊钩，以确保车辆和货物的安全。
8. 做好准备：在开车之前，确保挂车的制动器正常工作并进行必要的调整。
9. 开车：配合半挂车的转弯半径和悬挂距离，行车时缓慢转向并稳定车速，保持安全的行车距离。
10. 停车：在需要时，在安全的地方停车，松开半挂车的制动器并拆下连接杆。
汽车挂车GNT9011产品使用说明书
1、半挂车在驾驶起步时必须使用一档，松抬离合器踏板要稳而不猛，要避免使用半离合，防止烧坏离合器摩擦片。
要适当加大油门，车轮差较大，如车厢外侧前角有偏出的距离，应尽量采取大转弯。
2、半挂车一般都是全轮制动，因而制动性能较好，可适当使用制动器。
3、半挂车倒车时，方向盘的回转方向应与倒车方向相反，牵引车与挂车处于直线时开始倒车，要使车尾向左（右）摆动，方向盘须向右（左）回转，发现车尾已向目标方向摆动时，应立即适当回转方向盘，若车尾摆移不足，可仍向右（右）回转方向盘，若车尾摆移过多，则应向左（右）多回转一些角度。
4、半挂车掉头时，一般应选择较宽交叉路口，以便顺车和倒车一次完成。
5、半挂车超车时，应距前车百米以上开始观察周边情况，在原车道开始提速，并缓慢并线，适时开启转向灯指示并线，超车过程应交替使用远近光灯并持续呜笛。
超车道后面有来车时，应注意避让，并线时应与超车道后面来车保持百米以上距离。
被超越车辆出现左右摇摆或压线跨车道行驶时，不要超车。
6、半挂车分离技巧，牵引车与半挂车分离时，先将半挂车轮胎前后用三角木或石块塞住，使其不产生溜动，然后再将半挂车的辅助支撑架下降，与地面接触，将制动管路的接头和灯用电缆的插头
解开，再净鞍式磨盘的锁正机构打开，使牵引车驶离半挂车，完成分离。
连接时采用与分离过程反向操作即可。
瑜利经贸有限公司半挂车使用说明书中国.内蒙古包头瑜利经贸有限公司前言真诚的感谢您选用包头瑜利经贸有限公司的产品。
瑜利经贸有限公司制造铝合金使汽车总质量减轻，降低了燃油的消耗；由于油耗低、质量轻、汽车的废气排放就少，污染程度就下降；废旧汽车的回收率高，铝质汽车零件基本上都可回收；回收再生所需要能源少，并且铝可以多次循环再生。
因此，无论是在国际上还是在国内，铝合金轻量化车辆将会在未来占领重要舞台。
2008年，由包头市瑜利物流有限公司独家享有自主知识产权的全铝合金挂车经青山区政府牵头，与北方创业专用汽车有限责任公司发挥各自优势、强强联合。
填补了国内自行制造铝合金半挂车的历史空白，拉开了国内规模化制造铝合金货运车量的序幕。
为了使您的新车在以后的使用中始终保持良好的车况及最佳的运行状态，请您仔细阅读随车的《使用说明书》，并希望驾驶员能遵照执行。
本手册内容的解释权归包头瑜利经贸有限公司所有。
手册内容如有更改，恕不另行通知。
祝你行车万里，路路平安！目录一、定期检查 (1)1车辆检查表（1-3） (2)二、检查保养要领 (4)1.制动装置的检查2、电路检查 (6)3、车轴检查 (6)4、轮胎气压及磨损的检查 (7)5、悬架检查 (8)6、支承装置检查 (13)7、牵引销总成的检查 (13)8、车架检查 (13)三、润滑表 (13)四、常见故障排除法 (15)五、轴距的调整方法 (17)六、包头瑜利经贸有限公司质量保修 (19)一、定期检查为了安全可靠地使用半挂车及延长使用寿命，请按下表要求进行检查、维修。
ABS制动防抱系统的检查、维修参照其专用说明书。
车辆定期检查表：检查项目检查时间判断标准备注每日每月每年制动装置气路系统气压状态√工作气压0.6-0.75MPa牵引状态系统各部件密封状态√不允许漏气牵引状态制动气室推杆行程√标准值30-35mm极值50mm牵引状态紧急继动阀机能√应正常工作牵引状态制动气室机能√应正常工作双重安全制动机构√充气管路的空气压力降至0.4MPa以下时自行制动驻车制动制动效果√能正常工作车辆检查表1：检查项目检查时间判断标准备注每日每月每年制动装置制动凸轮磨损√不得有过度磨损或伤痕制动鼓及制动摩擦片制动鼓及摩擦片之间的间隙√最大间隙处应在0.5-0.7mm以内超过标准要调整摩擦片磨损√磨损到极限时要更换当铆钉头低于摩擦片1mm时应更换制动鼓磨损√超过极限要更换电路系统车灯装置作用√应正常工作污黑及损伤√不准有污黑有损伤线路连接线头松弛√不得有松弛现象牵引座把手伸缩到位、灵活√不允许有不到位、拉不开现象车辆检查表2：检查项目检查时间判断标准备注每日每月每年轮轴轮胎及车轮轮胎气压√标准值±20KPa轮胎损伤√严重时要更换车轮螺栓螺母松紧√车轮螺母的紧固力矩为600-630N.m轮胎磨损√及时调整车轮松旷√轮胎横向摆动不大于5mm调节轴承间隙油封√老化或损伤要更换车轴裂纹、损伤、变形√修理更换车轴之间要平行√轮胎有异常磨损调整拉杆使之平行悬架钢板弹簧有无断片√有断片时要更换连接部位U型螺栓√按280-310N.m拧紧螺母拉杆摇动√胶套失效时要更换平衡臂摇动√平衡臂套磨损不得过大过大要更换弹簧片偏移√不得偏移车辆检查表3：检查项目检查时间判断标准备注每日每月每年支撑装置工作机能√应正常工作内外筒损伤√不得有裂纹损伤安装部位松动√不得有松弛现象其他牵引销磨损、裂纹、松动√不得有裂纹、松动50﹟牵引销使用极值直径Φ48mm;90﹟牵引销使用极值直径Φ86mm车架焊接处裂纹及变形√不得有裂纹及大的变形转锁作用√应正常工作、齐全润滑部位润滑情况√应良好二、检查保养要领为了使检查项目能顺利进行检查，应执行下列各项规定和方法。
ABS制动防抱系统的检查参照其专用说明书。
注意检查时除规定外均以空车状态进行。
1.制动装置的检查（1）检查各管道及连接部位有无裂纹破损，是否漏气。
（2）检查紧急继动阀机能a.牵引车若带有分离开关，应先关闭牵引车的分离开关，然后卸掉牵引车上的半挂车充气管路连接的快速接头，检查制动器是否制动，若不能自动制动，说明紧急继动阀有故障。
b、然后将充气管的快速接头连上，牵引车若带有分离开关，打开分离开关，检查制动器制动是否自动解除。
c、检查制动解除时是否从排气口排出废气，若是则正常。
d、如果动作不灵活，检查快放阀（如果有）是否有毛病，否则应该更换紧急继动阀或快放阀（如果有）。
警告：在寒冬季节，车辆制动系统中积水过多易形成制动阀体（继动阀、ABS阀）冰堵或冰冻，严重影响制动效果或引起阀体误动作，形成制动呆滞，致使车辆无法正常行驶，严重时造成车辆损坏或引发交通事故！a、寒冬季节，建议每日排放半挂车各储气筒内积水，最大限度降低制动系统积水量！b、检查牵引车空气干燥器的效能，如干燥剂失效应及时更换干燥筒，确保制动空气干燥！（3）检查制动气室a、检查制动气室推杆是否灵活移动，是否在规定的行程范围内（标准工作行程为30-35mm）具体数值参照车桥说明书，如果行程超过50mm则要重新调整。
为使左右轮具有相同的制动效果，左右制动气室推杆行程应尽量做到差值最小，不超过5mm。
b、检查制动气室在制动状态下是否漏气，检查放泄孔有无漏气，若漏气应更换橡胶隔膜。
检查外部有无裂纹及损伤，必要时更换制动气室。
（4）检查储气筒a、车辆运行停后，一定要拉动储气筒底部的放水阀排水。
b、排水时会同时排出内部气体，如排气过多而使紧急继动阀动作时，应重新补充气体，是储气筒内气体保持其规定的压力。
（5）制动器调整特别提醒：a、调整后检查车轮的旋转状态，车轮必须自由转动。
b、由于各车轮制动器调整时不易保证间隙相同，因此调整后试车制动时以车轮不跑偏为准。
c、若半挂车安装刹车间隙自动调整臂，则不需要校准调整臂。
2、电路检查要经常检查各接线头是否牢靠，车灯信号是否正常，车灯是否有损坏，若有要及时更换。
3、车轴检查（1）检查车轴有无裂纹、损伤、变形，必要时修理或更换。
（2）车轴间隙调整（以车轴使用说明书为准）a、用千斤顶顶起半挂车。
b、旋转轮毂，用350-400Nm的扭矩拧紧螺母，然后再倒拧1/8~1/6转。
c、旋转轮毂，用手锤轻轻敲打轮毂（轴承位置），检查是否顺利旋转，如阻力较大，可再稍微放松锁紧螺母，直至轮毂能自由旋转而无明显摆动为宜，然后插上开口销，把锁紧螺母锁住。
d、在轮毂盖上涂密封胶，安装轮毂盖。
（3）要经常检查车轮螺母的松紧情况，如有松动，要以600-630Nm的紧固力矩予以拧紧。
4、轮胎气压及磨损的检查（1）由于载荷、路况及制度状态不同，轮胎的磨损不同，应按规定次序将车轮换位。
（2）轮胎气压对轮胎寿命影响很大，要保持规定气压（具体轮胎气压标准见轮胎侧面标注）。
特别提醒：充气压力不足时将会导致：a、轮胎寿命缩短；b、轮胎磨损加速，尤其是胎肩的非正常磨损；c、帘层被切断并且与橡胶脱离，胎肩将会破裂；d、油耗增加；e、高速（超过100k/h）行驶时，由于离心力作用，引起胎面花纹掉块。
充气压力过大时，将会导致：a、侧滑；b、切断或爆胎；c、胎面中心的磨损加快；（2）半挂车日常使用中轮胎异常磨损的检查：a、每天检查螺母是否松动；b、半挂车第一次重载运行后，顾客要自查轮胎是否存在异常磨损现象；c、新车行驶2个月内必须调整一次轴距，以后每月检查一次轴距及U型螺栓的松紧情况；5、悬架检查要经常检查钢板弹簧是否断裂，若发现断裂，一定要给予更换，更换后注意左右弹簧的挠曲须一致，重载行车后复拧U型螺栓上的螺母。
紧固力矩为280-310Nm.要经常检查拉杆上各螺栓，松动是要拧紧；并要检查两端胶套是否完好，损坏要更换。
6、支承装置检查要经常检查支承装置是否正常工作，以及其内、外方筒等是否有变形及损伤现象，若有则一定要修理或更换。
7、牵引销总成的检查（1）要经常检查牵引销有无伤痕、过早磨损、裂纹等缺陷，若磨损过大（50﹟牵引销工作直径低于Φ48mm，90﹟牵引销工作直径低于Φ86mm）或有裂纹，异常损伤时要更换。
（2）检查牵引销板有无伤痕、歪曲及砂土等杂物，必要时要修理。
8、车架检查每隔一段时间对车架的各部位进行检查，若发现裂纹及变形过大，要进行修理。
三、润滑表润滑表：润滑部位间隔时间润滑剂名称及规格每日每月每年牵引销及牵引板√钙基润滑脂2G-4支承装置√钙基润滑脂2G-4制动调整臂√汽车通用锂基润滑脂2号制动调整臂连接处√钙基润滑脂2G-4平衡臂主销√钙基润滑脂2G-4钢板弹簧销√钙基润滑脂2G-4钢板簧两端滑动面√钙基润滑脂2G-4制动凸轮支架√钙基润滑脂2G-4拉杆销轴√钙基润滑脂2G-4驻车器滚轮、丝杆√钙基润滑脂2G-4制动器滚动销及固定销√4号高温润油脂ZN6-4 车轴轴承√汽车通用锂基润滑脂2号润滑表：备胎架升降器√汽车通用锂基润滑脂2号制动凸轮轴转动付√汽车通用锂基润滑脂2号转锁√钙基润滑脂2G-4润滑注意事项：1、加注容器和注油杯要干净，防止进入尘土或杂物。
2、油杯不能注入润滑脂是，应检查原因予以更换。
3、严禁不同牌号的润滑油脂混用。
四、常见故障排除法常见故障排除法：表1可能出现故障原因分析排除方法放松制动踏板后制动不能解除或解除缓慢紧急继动阀或快放阀工作不良更换紧急继动阀或快放阀制动气室推杆行程不对重新调整制动不灵敏紧急继动阀工作不良修理或更换凸轮与偏心间隙差调反重新调整气制动系统漏气使气压不足检查修理刹车片磨损严重，刹车所需间隙过大更换刹车片，调整刹车间隙运行中自动刹车或制动时刹车抱制动系统气压未达到规定值0.6MPa检查充气管路气压死操纵管路在未制动时有气窜入检查、维修挂车紧急继动阀工作不良修理或更换运行中悬挂有噪音发出U型螺栓螺母松动重载是按规定力矩拧紧常见故障排除法表2可能出现故障原因分析排除方法车轮摆动车轴轴承损坏更换轮辋失圆或变形更换车轮螺栓松动拧紧轮毂过热轴承调整不当调整轴承间隙轴承缺油或使用了不当的润滑油导致干转更换润滑油轴头螺母装的太紧调整轴头螺母有坚硬异物进入轴承清楚异物或更换轴承刹车抱死排除刹车故障车灯不亮插头、插座损坏修理或更换线接头断路接好支腿摇动阻力过大或空转、升降失灵润滑不良补充润滑油齿轮损坏或错位更换或修理丝杆螺纹破坏更换或修理内外方筒变形校正或更换摇脱，行程超过限位线修理或更换，必要时在支腿下面加垫木鞍座把手不到位，拉不开或牵引销与自锁钩配合松旷鞍座上自锁钩未处在合理状态调整鞍座右侧的调整螺丝，顺时针调整解决松旷，逆时针调整解决把手不到位，拉不开调整到合适的位置为准。
轮胎螺栓损坏扭矩过大超过推荐值按规定力矩拧紧螺栓安装不当重新正确装配螺栓螺栓螺母未拧紧拧紧常见故障排除法表3可能出现故障原因分析排除方法轮胎异常磨损牵引销中心至前桥两轴端中心距离不相等，各桥两轴中心轴距不相等调整各活拉杆，使各桥轴距相等轮胎气压不符合要求按规定充气两车轴不平行调整钢板弹簧硬度差别大更换U型螺栓螺母松动按规定力矩拧紧拉杆销与胶套因磨损而配合间隙偏大更换胶套载货长期过载、高载、偏载正确装载货物车轮偏摆调整或更换轮辋车轴弯曲更换五、轴距的调整方法1、车辆走斜主要因为牵引销中心到第一车轴两侧对应点的距离不等，两车轴不平行，如图所示，L1 与L2之差不大于1.5mm,B1与B2之差不大于2mm,如果超差即有可能造成轮胎异常磨损。
