路灯基础锚固螺栓制作与安装审批稿

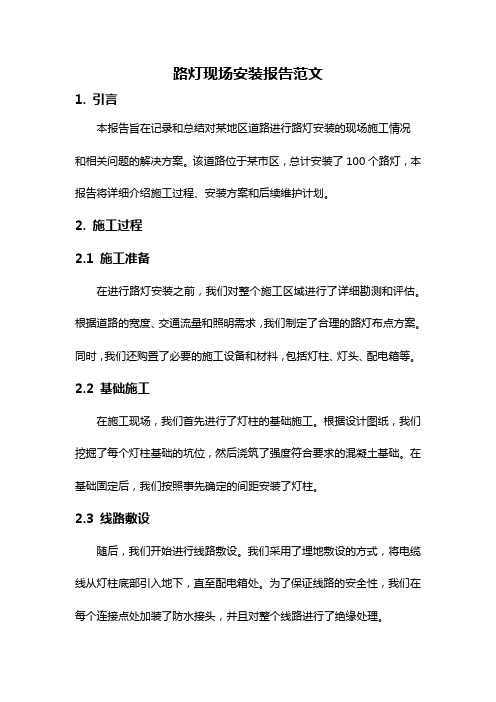

路灯现场安装报告范文1. 引言本报告旨在记录和总结对某地区道路进行路灯安装的现场施工情况和相关问题的解决方案。

该道路位于某市区，总计安装了100个路灯，本报告将详细介绍施工过程、安装方案和后续维护计划。

2. 施工过程2.1 施工准备在进行路灯安装之前，我们对整个施工区域进行了详细勘测和评估。

根据道路的宽度、交通流量和照明需求，我们制定了合理的路灯布点方案。

同时，我们还购置了必要的施工设备和材料，包括灯柱、灯头、配电箱等。

2.2 基础施工在施工现场，我们首先进行了灯柱的基础施工。

根据设计图纸，我们挖掘了每个灯柱基础的坑位，然后浇筑了强度符合要求的混凝土基础。

在基础固定后，我们按照事先确定的间距安装了灯柱。

2.3 线路敷设随后，我们开始进行线路敷设。

我们采用了埋地敷设的方式，将电缆线从灯柱底部引入地下，直至配电箱处。

为了保证线路的安全性，我们在每个连接点处加装了防水接头，并且对整个线路进行了绝缘处理。

2.4 灯头安装当线路敷设完毕后，我们开始进行灯头的安装。

我们选用了高效节能的LED路灯，确保其寿命长、亮度高，同时降低能耗。

每个灯头都经过严格测试和质量检验，确保其正常工作。

2.5 电源接入最后，我们将线路连接至配电箱，接入电源。

为了保证电力供应的稳定性和可靠性，我们采用了双回路供电的方式，并对电源线路进行了全面检测和调试，确保路灯正常点亮。

3. 安装方案3.1 灯柱高度选择根据道路的宽度和照明需求，我们选择了适合的灯柱高度。

经过测算和考虑，每个灯柱的高度为6米，确保能够达到较好的照明效果，同时不会造成太大的视觉干扰。

3.2 照明覆盖范围我们根据道路的长度和宽度，合理设计了每个灯柱的间距，以确保照明能够覆盖整个道路。

经过计算，间距为10米，能够满足道路照明的要求，并节约成本。

3.3 系统智能控制为了进一步节省能耗，我们在路灯系统中加入了智能控制模块。

该模块能够根据路况和光线变化自动调节灯头的亮度，只在需要照明的时候才提供足够的亮度，减少能源的浪费。

路灯基础安装施工方案一.项目概况本项目为某城市道路路灯基础安装工程，工程范围包括道路全长约5公里，两侧各需安装路灯约100盏，共计200盏路灯。

工程内容主要包括路灯基础施工、路灯杆及灯具安装、电缆敷设及接线等。

工程总投资约500万元，计划工期为3个月。

二.编制依据1.国家及地方相关法律法规、规范和标准；2.施工图纸及设计文件；3.施工现场实际情况；4.施工经验及类似工程案例。

三.施工组织设计1.施工组织架构（1）项目指挥部：负责整个工程的组织、协调、管理和决策；（2）施工项目部：负责现场施工管理、协调、监督和验收；（3）施工队伍：负责具体施工任务；（4）材料供应部：负责材料采购、运输和保管；（5）质量安全管理部：负责工程质量和安全监督；（6）工程技术部：负责技术指导、图纸会审和技术交底；（7）财务部：负责工程款的支付和结算。

2.人员配置项目经理：1人，负责项目全面工作；施工员：2人，负责现场施工管理；安全员：1人，负责现场安全监督；质量员：1人，负责工程质量监督；材料员：1人，负责材料采购和保管；施工队伍：若干，负责具体施工任务。

3.施工进度计划（1）施工准备阶段：1个月；（2）路灯基础施工阶段：1个月；（3）路灯杆及灯具安装阶段：1个月；（4）电缆敷设及接线阶段：1个月；（5）验收阶段：1个月。

4.施工方法及工艺（1）施工准备：进行现场踏勘，制定施工方案，办理施工手续，搭建临时设施；（2）路灯基础施工：采用现浇混凝土基础，预埋地脚螺栓；（3）路灯杆及灯具安装：采用吊车吊装，现场组装；（4）电缆敷设及接线：采用直埋敷设方式，接线箱内接线；（5）验收：按照设计文件和规范要求进行验收。

四.施工工艺1.路灯基础施工工艺（1）定位：根据设计图纸，现场放出基础坑位置；（2）挖坑：采用人工或机械挖坑，坑深符合设计要求；（3）垫层：铺设碎石或砂垫层，找平；（4）钢筋制作：按照设计要求制作钢筋；（5）模板制作：采用木模板或钢模板；（6）混凝土浇筑：采用现场搅拌，一次性浇筑；（7）养护：覆盖湿布，保持湿润，养护时间不少于7天；（8）预埋地脚螺栓：在混凝土浇筑前，按设计位置预埋地脚螺栓。

地脚螺栓路灯基础地脚螺栓，作为一种常见的建筑材料，被广泛应用于各种基础工程中。

它的作用是将建筑物稳固地连接到地面，起到支撑和固定的作用。

而其中一种应用较为广泛的场景，就是路灯基础。

路灯基础是路灯系统中不可或缺的一部分，它承载着路灯的重量，同时抵抗着外界的力量。

而地脚螺栓则成为了路灯基础的重要组成部分，通过将其牢固地固定在地面上，使路灯得以稳定地立在道路旁。

在路灯基础的建设过程中，首先需要进行地面的准备工作。

施工人员会根据设计要求，在地面上进行勘测和测量，确定地脚螺栓的位置和深度。

然后，他们会使用挖掘机或人工开挖的方式，在地面上挖掘出一个合适的坑洞，以容纳地脚螺栓。

接下来，施工人员会将地脚螺栓嵌入到坑洞中，并使用水泥或其他适合的材料将其填充。

在填充过程中，需要确保地脚螺栓与周围土壤和填充材料之间的紧密接触，以提高其稳定性和承载能力。

同时，施工人员还需确保地脚螺栓的垂直度和水平度，以保证路灯安装的准确性。

一旦地脚螺栓安装完毕，施工人员会对其进行检查和测试，确保其质量和稳定性。

他们可能会使用专业的设备来检测地脚螺栓的承载能力和抗震能力，以确保其满足设计要求和安全标准。

施工人员会对路灯基础进行修整和美化工作。

他们会将地脚螺栓周围的土壤进行填平和压实，使其与周围环境融为一体。

同时，他们还可能会在地脚螺栓周围种植适合的植物，以增加美观度和环境效益。

地脚螺栓在路灯基础中发挥着重要的作用，它通过牢固地连接路灯和地面，保证了路灯的稳定性和安全性。

在建设过程中，施工人员需要严格按照设计要求和施工规范进行操作，确保地脚螺栓的质量和稳定性。

只有这样，我们才能享受到稳定而明亮的路灯照明。

太阳能路灯基础(地笼)规格太阳能路灯基础（地笼）施工规格基础施工说明一、螺栓1.1地脚螺栓采用优质钢材（A3）加工而成，顶端放50mm螺牙，并配上4只螺母4只垫片，下端以R100弯折150mm，整个基础共4根螺栓。

1.2用Ø6圆钢将4根螺栓焊接成正方形。

1.3上端螺牙应统一超出水平面50mm，施工前螺牙应用透明胶带裹好，以防水泥浆砂粘上，导致不便拧固螺母。

螺栓下端弯向一致对外。

1.4穿线管应与电瓶或市电电缆方向一致。

二、钢筋网与混凝土2.1此基础为钢筋混凝土结构，按《建筑地基基础设计规范》GBJ7-89等标准设计。

2.2水泥的标号应在425#以上，基础底部垫层不低于50mm，钢筋保护层混凝土厚度不小于50mm，混凝土强度等级不低于C18（200kgf/cm2），地基要注意施工保养。

2.3本基础顶面应和水平面一致。

三、避雷接地装置与电缆穿线管3.1避雷接地极采用1根40×δ4mm的扁铁条1.2m，上端打Ø10.5的孔，并且连接绝缘铝线0.5m，两端用扎头扎好，扎头孔径为10.5，接地扁铁条放在基础中间Ø130范围内，下端超出基础50mm，上端超出50mm，此工作切不可疏忽。

接地电阻应小于10Ω。

3.2电缆穿线管Ø25以上，可用PVC管，也可用镀锌钢管以R180弯折而成。

四、其它事项4.1本基础适用于地基承载力设计值f≥60KPa（f≥6tf/m2）和最大风力不超过11级的地区，但在山区和f<60KPa的软弱地基的地区，地质状况比较复杂时，应由当地勘察设计单位确定，本公司提供的“基础构造配筋示意图”仅供参考。

4.2本基础应征得土建部门认可后，才能施工。

4.3本基础规格比较适合于机器钻坑的基础，如果是人工挖坑，可以按照情况将基础边长加长一些、高度减一些。

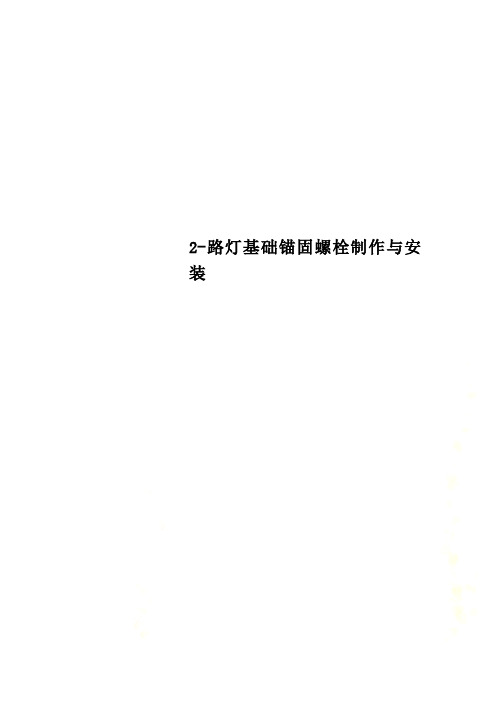

2-路灯基础锚固螺栓制作与安装路灯基础锚固螺栓制作与安装报验申请表工程名称：双牌县双电路提质工程致：湖南中湘建设工程监理咨询有限公司（监理单位）我单位已完成了A01-A20路灯基础锚固螺栓制作与安装工作，现报上该工程报验申请表，请予以审查和验收。

附件： 1、隐蔽工程检查记录 1份2、分项工程（检验批）质量验收记录 1份承包单位（章）项目经理日期年月日审查意见：项目监理机构总/专业监理工程师日期路灯基础锚固螺栓制作与安装检验批质量检验记录表工程名称双牌县双电路提质工程施工单位湖南省第二工程有限公司单位工程名称道路工程分部工程名称照明工程分部分项工程名称路灯基础锚固螺栓制作与安装验收部位A01-A20路灯施工与质量验收规范的规定施工单位检查记录监理单位验收记录主控项目1 钢筋的品种、级别、规格和数量符合设计及规范要求2 受力钢筋力学性能符合设计及规范要求3 钢筋化学成分等专项检测符合设计及规范要求4 受力钢筋的弯钩、弯折符合设计及规范要求5 绑扎箍筋符合设计及规范要求6 纵向受力筋的连接方式符合设计及规范要求7 钢筋机械连接头、焊接接头的力学性能符合设计及规范要求检查项目允许偏差（mm）检查结果一般项目钢筋安装外观符合国家标准cjj1-2008的规定符合设计及规范要求钢筋加工1 钢筋调直符合设计及规范要求2受力钢筋成型长度+5，-10-3-75 3 4-64 4 2-4 3 箍筋尺寸0，-3-1-3-2-1-21-3-1钢筋连接1 接头位置和数量符合国家标准cjj1-2008的规定符合设计及规范要求2 钢筋机械连接头、焊接外观质量符合设计及规范要求3 钢筋机械连接头、焊接的接头符合设计及规范要求4 绑扎搭接符合设计及规范要求钢筋成型与安装1配置两排以上受力筋时钢筋的排距±5 2 4-34 1 2 1-42-3 2 受力筋间距±10 4-38 6-71 5 6-44 3 箍筋间距±20112 4 8-1-911116-7 4 保护层厚度±5 2 3-5-3-44 5 4 2-4Cjj1-2008路灯基础锚固螺栓制作与安装报验申请表工程名称：双牌县双电路提质工程致：湖南中湘建设工程监理咨询有限公司 （监理单位）我单位已完成了A20-A43路灯基础锚固螺栓制作与安装工作，现报上该工程报验申请表，请予以审查和验收。

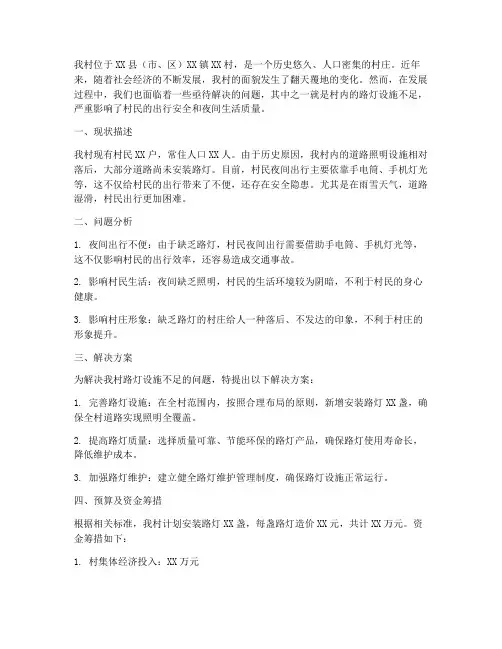

我村位于XX县（市、区）XX镇XX村，是一个历史悠久、人口密集的村庄。

近年来，随着社会经济的不断发展，我村的面貌发生了翻天覆地的变化。

然而，在发展过程中，我们也面临着一些亟待解决的问题，其中之一就是村内的路灯设施不足，严重影响了村民的出行安全和夜间生活质量。

一、现状描述我村现有村民XX户，常住人口XX人。

由于历史原因，我村内的道路照明设施相对落后，大部分道路尚未安装路灯。

目前，村民夜间出行主要依靠手电筒、手机灯光等，这不仅给村民的出行带来了不便，还存在安全隐患。

尤其是在雨雪天气，道路湿滑，村民出行更加困难。

二、问题分析1. 夜间出行不便：由于缺乏路灯，村民夜间出行需要借助手电筒、手机灯光等，这不仅影响村民的出行效率，还容易造成交通事故。

2. 影响村民生活：夜间缺乏照明，村民的生活环境较为阴暗，不利于村民的身心健康。

3. 影响村庄形象：缺乏路灯的村庄给人一种落后、不发达的印象，不利于村庄的形象提升。

三、解决方案为解决我村路灯设施不足的问题，特提出以下解决方案：1. 完善路灯设施：在全村范围内，按照合理布局的原则，新增安装路灯XX盏，确保全村道路实现照明全覆盖。

2. 提高路灯质量：选择质量可靠、节能环保的路灯产品，确保路灯使用寿命长，降低维护成本。

3. 加强路灯维护：建立健全路灯维护管理制度，确保路灯设施正常运行。

四、预算及资金筹措根据相关标准，我村计划安装路灯XX盏，每盏路灯造价XX元，共计XX万元。

资金筹措如下：1. 村集体经济投入：XX万元2. 争取上级政府扶持：XX万元3. 村民自筹：XX万元五、预期效果1. 提高村民夜间出行安全：通过安装路灯，降低夜间交通事故发生率，保障村民的生命财产安全。

2. 改善村民生活环境：为村民创造一个舒适、安全的夜间生活环境。

3. 提升村庄形象：通过完善路灯设施，提升村庄的整体形象，吸引更多游客前来观光旅游。

综上所述，我村路灯安装工程具有重要的现实意义和深远的历史意义。

路灯安装施工方法一、路灯基础砼浇制1、基础件固定前，应先按要求月弯焊烧在基础件上。

月弯管上口位置在基础铁板的圆孔中心，高低与铁板平齐，下口位置在铁板面向下50cm处管口的长度与窨井内壁平齐。

2、路灯基础施工后，根据现场基础件的规格尺寸挖坑，坑底留30cm（基础接地用），把基础件扎入坑洞内。

基础件固定时，要求上下垂直，上端铁板水平，高低符合要求。

如遇坑洞积水，则需把积水抽干后，再固定基础件，并及时进行砼浇制。

3、依设计图纸的基础砼标号，采用采购商品混凝土进行基础施工。

人工搅拌砂石料时，要求“干三次，湿三次”，做到搅拌彻底均匀，以确保基础砼的质量，砼浇制必须一次性完成。

基础砼浇制时，上部要求采用模板，脱模后，使基础周边表面整洁光滑，4、特别注意事项：挖坑时，遇到坑底有管线或硬物无法继续挖深时，切忌私自锯断基础件，应由施工员开具业务联系单，上报监理设计及业主，待重新设计或现场认可后，方可继续施工，并做好书面记录，待日后做入竣工资料内存档。

二、路灯窨井1、根据窨井座盖的规格尺寸用红砖砌井，窨井应紧贴路灯基础，高低与道路平齐。

砌井时，底部应用碎石夯实5cm，再现浇C15砼8cm（以防日后窨井下沉）。

2、底部正中处，预埋φ50铁管，留作出水洞用，窨井砌深65cm。

管道下侧为二块平砖，窨井内壁要求砂浆粉刷，横平竖直，各管道口应与窨井内壁平齐。

三、管道敷设1、路灯电缆保护管一般采用无缝钢管与PVC管两种。

过路保护管采用无缝钢管，埋设深度为80cm，钢管接头处管口应用角向砂轮机或圆锉内倒角，采用30cm长套筒套接，并用电焊焊牢并做防锈处理。

敷设过路钢管时，多预埋一孔，留作备用。

2、在人行道或绿化带内一般采用PVC保护管，管子埋深度为50cm，管子接口采用大小头专用接头。

对距离较长，弯头或接口较多的管道，敷管时应预先穿好铁丝，以备日后穿线。

四、电缆线敷设1、电缆线到现场时，应有厂商提供的产品质保书，并当场用兆欧表对电缆线进行绝缘测试，验明合格后，方可收货。

一、如何辨别一盏户外灯的好坏？一般有如下几种方式：1. 首先检查其外观：对于户外灯具，外表涂层的质量很重要。

如质量太差，几个月后，造型再美的外观灯具也会锈迹斑斑，老态龙钟；2. 防水性：防水性能的好坏直接关系此灯的寿命；3. 高质量的电器光源：如果一盏灯，其光源电器造成无灯光，那些灯还有什么用；4. 抗风强度：强风地区尤为重要。

二、路灯基础及地脚螺栓设计本人作为道路照明设计战线上的一位新兵，以往在工程设计中主要进行照度、负荷、线路压降等方面的设计计算，有关路灯基础、地基及地脚螺栓的设计计算，只供鉴前人的经验或根据厂家提供的基础资料。

去年，在疏港路灯工程施工时，有关人员向我提出：1997年在工农路安装11m高圆锥杆双挑路带着这个疑问，我多次到图书馆、新华书店翻阅有关规范，借阅了建筑学方面的有关资料，对基础及地脚螺栓进行了设计、计算与验算。

一）、栓的设计计算：1. 双挑路灯的数据：灯杆高度 H1=10m ，灯杆选用 A3 钢板卷制焊接，梢经 D1-89m ,根径 D2=200mm ,灯臂迎风面积约为 1=0.4m2 ，灯具迎风面积 S2=0.3m2 ,灯具距地面H2=10.3m,地脚螺栓 nv=4。

2. 计算总弯矩：根据《架空送电线路杆塔结构设计技术规定 SDGJ94-90》第 2.14 条，风力 F 按下式计算：F=KZ X KT X C X S X (V2/1600)(Kn)式中，高度系数KZ取0.9风压调整系数KT取1.1，圆锥杆的体形系数C取0.7，S是迎风面积（m2),当风速Ｖ＝25（m/s)时，则风力F为：F=0.9X1.1X0.7XSX252/1600=0.27(KN)1)灯杆上均匀分布的风力F1：F1=0.27X(D1+D2)XH1/2=0.27X(0.2+0.089)X10/2=0.39KN2)灯臂上均匀分布的风力F2：F2=0.27XS1=0.27X0.4=0.11KN3)灯具上受均匀分布的风力F3：F3=0.27XS2=0.27X0.3X2=0.16KN4)在距地面H3=4m处，有2块S3=2m2的广告牌，其均匀分布的风力F4：F4=0.27XS3=0.27X2X2=1.08KN则总风力F 总为：F 总=F1+F2+F3+F4=0.39+0.11+0.16+1.08=1.74KN则每根螺栓承受的剪力NV=F 总÷4=1.74÷4=0.44KN风力产生的杆根总弯距M 总为：则M 总=F1XH1/2+F2XH1+F3XH2+F4XH3=0.39X5+0.11X10+0.16+1.08X4=9.07KN.m3. 验算基础地脚螺栓：在风载荷的作用下，通过法兰盘传递给地脚螺栓（共4根），如右图所示，当风向为螺栓的对角线时，螺栓的拉力最大，其值为Nmax 为：KN X X Y Y Y MeXY Y MeXY N 241.02312.0312.007.922222max max 2max max =+=++=∑=灯杆安装时，都不控制地脚螺栓的预紧力，安全系数应为Ka=2-3。

路灯基础及地脚螺栓设计首先，路灯基础的设计是整个路灯安装的基础，其主要目的是确保路灯能够牢固地安装在地面上，避免路灯因各种外力影响而倾斜或倒塌。

路灯基础的设计需要考虑到地基的稳固性，以及路灯的高度和重量。

在选择地基时，需要考虑地面的稳定性和承载能力。

如果地面土壤较为松软，需要采取一些措施增加地基的稳定性，如在地基中加入筋筋或者混凝土，以增加地基的承载能力。

此外，还要考虑地基的深度，以提供足够的支撑力来抵御外部的压力。

路灯的高度和重量也是基础设计的重要考虑因素。

一般来说，路灯的高度和重量都是根据道路的宽度和交通密度来确定的。

高度较低的路灯适用于窄道路，而高度较高的路灯适用于宽道路。

而在设计基础时，需要确保基础足够坚固，能够承受路灯的重量和外力。

除了路灯基础，地脚螺栓也是路灯安装中不可或缺的一部分。

地脚螺栓的设计旨在确保路灯固定在基础上，使之不易被外力击倒或移动。

地脚螺栓通常由钢制成，具有较高的拉伸强度和耐腐蚀性。

地脚螺栓的设计需要考虑到路灯的重量和外力的作用。

一般来说，地脚螺栓的数量和尺寸与路灯的大小和重量成正比。

为了确保固定牢固，地脚螺栓需要正确安装并定期检查和维护。

此外，在进行路灯基础及地脚螺栓设计时，还需要考虑一些其他因素，如安装的方便性和耐久性。

为了方便安装，基础和地脚螺栓的设计应尽量简单，易于操作。

而为了确保耐久性，基础和地脚螺栓需要经过严格的防腐处理，以防止腐蚀和氧化。

综上所述，路灯基础及地脚螺栓设计是道路照明工程中非常重要的一环。

在设计过程中需要考虑地基的稳固性、路灯的高度、耐候性以及施工方便性等多个因素。

只有综合考虑这些因素，才能实现路灯的安全、稳定和持久的安装。
