路灯安装施工规范路灯安装施工规范本文介绍了路灯安装的施工技术规范，包括工序流程和主要施工方法。

工序流程施工中采用以下流程：定灯位、挖坑、浇注路灯基础、挖沟、埋管、敷设电缆、绝缘测试、路灯安装、电气设备安装、实验、调试、自检和竣工验收。

施工方法1.定灯位按照施工图及现场情况，以灯位间距为35米为基准确定路灯安装位置。

2.挖沟及埋管以距路基石50cm为中心，开挖宽30cm深50cm电缆管预埋沟，按照施工图纸预埋相应的电缆管。

3.浇注路灯基础按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准。

4.敷设电缆电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；电缆的固定、间距、弯曲半径应符合规定；电缆接头良好，绝缘应符合规定；电缆沟应符合要求，沟内无杂物；保护管的连接、防腐应符合规定。

5.路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。

基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。

灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。

6.灯头固定灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合规定。

在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。

7.金属构件处理路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准。

各种螺母紧固，宜加垫片和弹簧垫。

紧固后螺出螺母不得少于两个螺距。

发起变更，则由建设单位填发。

变更通知单上应填写变更的内容、原因、影响范围等详细信息，并由相关单位签字盖章确认。

4、材料验收记录：对到场的材料进行检验，记录材料名称、规格、数量、检验结果等信息，并由相关单位签字盖章确认。

路灯安装施工方案一、工艺流程工艺流程：测量定位→路灯基础施工→电缆井施工→路灯电缆沟施工→电缆敷设→路灯安装→调试→自检二、测量定位按照施工图纸及现场实际情况，测量放样定出路灯基础、电缆井及电缆管沟等施工安装位置。

三、路灯基础施工路灯基础位置可根据现场实际情况按规范做适当调整。

灯杆立于人行道时，灯杆基础表面与地面相平；灯杆立于机非绿化分隔带时，灯杆基础表面低于地坪面0.2米。

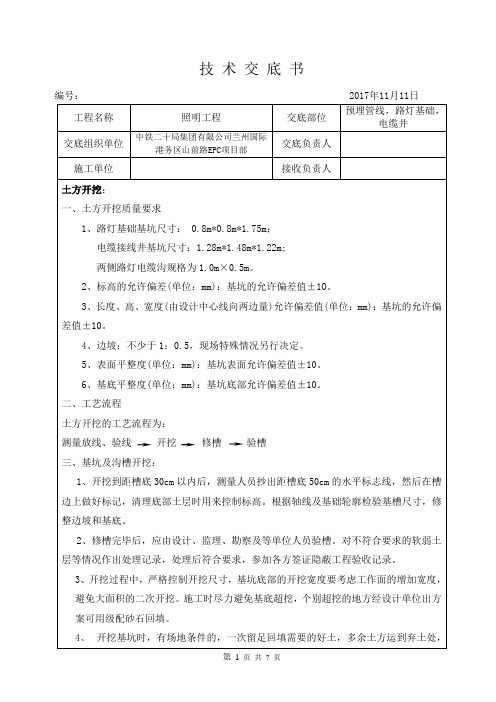

1、基础开挖（1）、质量控制项目1）、主控项目a、基坑尺寸及位置：按照施工要求开挖。

b、标高的允许偏差(单位：mm)：基坑的允许偏差值±1O。

c、长度、宽度(由设计中心线向两边量)允许偏差值(单位：mm)：基坑的允许偏差值±10。

d、边坡：不少于1：0.5，现场特殊情况另行决定。

2）、一般项目a、表面平整度(单位：mm)：基坑表面允许偏差值±10。

b、基底平整度(单位：mm)：基坑底部允许偏差值±10。

(2)、土方开挖工艺流程测量放线、验线→开挖→修槽→验槽(3)、操作工艺采用挖掘机对基坑的大概长、宽、深土方进行开挖，而后人工修整边坡和基底。

基坑开挖后应经监理工程师验收，并签证隐蔽工程验收记录。

(4)、施工注意事项1）、开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，避免大面积的二次开挖。

施工时尽力避免基底超挖，若出现超挖，不得使用弃土就地回填，应采用级配碎石或砂回填到设计值。

2）、尽量减少对基土的扰动。

3）、开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。

4）、土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。

5）、基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。

6）、施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工，尽量不损坏现有树木。

在敷设地上或地下的管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。

一、路灯基础1、路灯基础施工放样根据道路中桩确定路灯基础位置中心点，路灯基础位于绿化带中间，平交道口单独放样。

2、基槽开挖及基坑处理由于路灯基础所处位置有限必须人工开挖。

路灯基础位于绿化带内，挖深深度为道路内侧路缘石向下160cm，开挖尺寸100cmX100cm。

基坑底部填入10cm 厚天然砂砾，并且进行泡水打夯处理。

开挖过程中不得破坏路缘石和绿化带内原有管线，如有破坏由作业队照价赔偿。

3、下放预埋件路灯基础预埋件在梁厂加工完成，需通知施工员和监理验收，合格后方可进入施工现场进行施工，对于不符合设计和规范要求的预埋件严禁进入施工现场。

预埋件采用两根钢管固定在路缘石上，悬挂于路灯基坑中心位置，预埋件在现场安装时需保持水平，垂直且位于路灯基础中心位置。

预埋件下方完成后通知施工员和监理报验，对于不符合要求的做返工处理，报验合格后方可进行下道工序。

4、下层浇筑下层模板采用基坑土模，浇筑采用人工配合混凝土罐车浇筑。

浇筑前须做好预埋件螺栓保护措施。

浇筑时混凝土不得出现离析现象，小型振动棒振捣，保证基础质量；浇筑时用水平尺随测预埋件水平度和位置。

浇筑时必须通知施工员，实验室和监理部，并做好混凝土相关实验。

5、上层立模待基础下层达到施工所需强度后进行上层支模。

模板必须采用竹胶，采用对拉拉杆固定方式，模板支模前在已浇筑预埋件内固定预埋穿线管，并且和绿化带内预埋穿线管进行对接，安装。

进场模板表面必须平整无污染。

模板涂抹隔离剂。

6、浇筑上层施工前将路灯基础下层清理干净，不得有土块、杂物并且进行洒水湿润上下层连接处。

人工配合混凝土罐车进行浇筑，采用小型振动棒振捣。

浇筑时做好预埋管管口封堵，不允许混凝土进入管道。

混凝土初凝后进行抹光处理，混凝土表面保证平整不得出现气孔、蜂窝、麻面现象。

表面处理平整后进行塑料薄膜覆盖7、拆模所浇筑路灯基础覆膜洒水养护两天后进行拆模。

拆模时注意保护好已成型基础，不得损坏，尤其边角位置。

对于表面出现蜂窝、麻面的基础及时处理。

省道**********段改建工程第**合同段(***+000～***+200) 照明工程施工方案*******工程有限公司***************项目经理部2017年10月目录1工程概况 01.1工程概述 02.1工程量概况 02编制依据 (1)3资源配置及工期目标 (2)3.1计划工期 (2)3.2施工人员配置 (2)3.3主要设备 (2)4施工准备 (2)4.1技术准备 (2)4.2现场准备 (3)5施工方案 (3)5.1施工流程 (3)5.2土方开挖 (4)5.3结构基础施工 (7)5.4 混凝土工程 (10)5.5 照明手孔井 (11)6质量保证体系及质量保证措施 (11)6.1质量保证体系 (11)6.2工程质量保证措施 (12)7安全保障体系和措施 (13)7.1安全保障体系 (13)7.2安全保障措施 (14)7.3安全施工注意事项 (15)8文明施工和环境保护措施 (16)8.1文明施工保证措施 (16)8.2环境保护措施 (16)1工程概况1.1工程概述*************合同段，全长约8.2公里。

本工程主线及支线共安装：路灯专变8台，电源控制箱8套，各类单、双挑灯共607套。

1）主线整体式路段：采用12米高双挑路灯，光源为200W*2高光效LED灯，平均间距约为30米，路灯布置于中央分隔带：2）主线分离式路段：采用12米高单挑路灯，光源为200W高光效LED灯，平均间距约为30米，路灯布置于中央分隔带：3）互通区地面辅道：采用10米高单挑路灯，光源为150W高光效LED灯，平均间距约30米，路灯布置于道路外侧：4）道路交叉口处：采用12米高单挑路灯，光源为200W高光效LED灯：5）桥梁下穿处，在桥梁梁底设置吸顶灯（隧道灯），光源为150W 高光效LED灯，标准间距15米：本标段起止桩号***+000～***+685，全长7.685公里。

2.1工程量概况根据相关设计图纸统计，本工程桩基工作量如下：2编制依据1、《***********合同段两阶段施工图设计》2、《公路工程技术标准》(JTGB-2003)3、《公路工程施工技术规范》(JTGF10-2006)4、《公路路基施工技术规范》（JTG F10-2006）5、《公路工程施工安全技术规程》(JTJ076-95)6、《公路工程质量检验评定标准》(JTGF80/1-2004)7、《道路和街路照明灯具的安全要求》(GB700.5-2005)其他由招标文件明确的规范、规程、评定标准及验收办法，有关的国家，省、市安全法律、法规及地方规定。

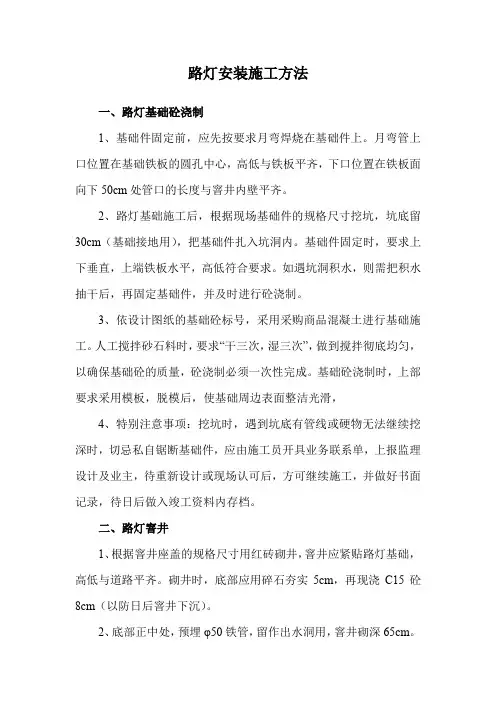

路灯安装施工方法一、路灯基础砼浇制1、基础件固定前，应先按要求月弯焊烧在基础件上。

月弯管上口位置在基础铁板的圆孔中心，高低与铁板平齐，下口位置在铁板面向下50cm处管口的长度与窨井内壁平齐。

2、路灯基础施工后，根据现场基础件的规格尺寸挖坑，坑底留30cm（基础接地用），把基础件扎入坑洞内。

基础件固定时，要求上下垂直，上端铁板水平，高低符合要求。

如遇坑洞积水，则需把积水抽干后，再固定基础件，并及时进行砼浇制。

3、依设计图纸的基础砼标号，采用采购商品混凝土进行基础施工。

人工搅拌砂石料时，要求“干三次，湿三次”，做到搅拌彻底均匀，以确保基础砼的质量，砼浇制必须一次性完成。

基础砼浇制时，上部要求采用模板，脱模后，使基础周边表面整洁光滑，4、特别注意事项：挖坑时，遇到坑底有管线或硬物无法继续挖深时，切忌私自锯断基础件，应由施工员开具业务联系单，上报监理设计及业主，待重新设计或现场认可后，方可继续施工，并做好书面记录，待日后做入竣工资料内存档。

二、路灯窨井1、根据窨井座盖的规格尺寸用红砖砌井，窨井应紧贴路灯基础，高低与道路平齐。

砌井时，底部应用碎石夯实5cm，再现浇C15砼8cm（以防日后窨井下沉）。

2、底部正中处，预埋φ50铁管，留作出水洞用，窨井砌深65cm。

管道下侧为二块平砖，窨井内壁要求砂浆粉刷，横平竖直，各管道口应与窨井内壁平齐。

三、管道敷设1、路灯电缆保护管一般采用无缝钢管与PVC管两种。

过路保护管采用无缝钢管，埋设深度为80cm，钢管接头处管口应用角向砂轮机或圆锉内倒角，采用30cm长套筒套接，并用电焊焊牢并做防锈处理。

敷设过路钢管时，多预埋一孔，留作备用。

2、在人行道或绿化带内一般采用PVC保护管，管子埋深度为50cm，管子接口采用大小头专用接头。

对距离较长，弯头或接口较多的管道，敷管时应预先穿好铁丝，以备日后穿线。

四、电缆线敷设1、电缆线到现场时，应有厂商提供的产品质保书，并当场用兆欧表对电缆线进行绝缘测试，验明合格后，方可收货。

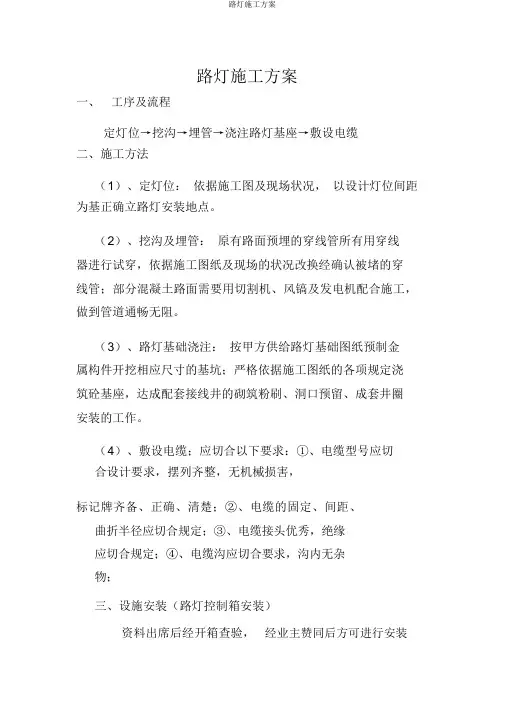

路灯施工方案
一、工序及流程
定灯位→挖沟→埋管→浇注路灯基座→敷设电缆
二、施工方法
（1）、定灯位：依据施工图及现场状况，以设计灯位间距为基正确立路灯安装地点。

（2）、挖沟及埋管：原有路面预埋的穿线管所有用穿线
器进行试穿，依据施工图纸及现场的状况改换经确认被堵的穿
线管；部分混凝土路面需要用切割机、风镐及发电机配合施工，做到管道通畅无阻。

（3）、路灯基础浇注：按甲方供给路灯基础图纸预制金
属构件开挖相应尺寸的基坑；严格依据施工图纸的各项规定浇
筑砼基座，达成配套接线井的砌筑粉刷、洞口预留、成套井圈
安装的工作。

（4）、敷设电缆；应切合以下要求：①、电缆型号应切
合设计要求，摆列齐整，无机械损害，
标记牌齐备、正确、清楚；②、电缆的固定、间距、曲折半径应切合规定；③、电缆接头优秀，绝缘
应切合规定；④、电缆沟应切合要求，沟内无杂
物；
三、设施安装（路灯控制箱安装）
资料出席后经开箱查验，经业主赞同后方可进行安装
使用；动触头与静触头的中心线应一致，触头应接触密切；
二次回路协助开关的切换接点应动作正确，接触靠谱；箱内
照明应齐备。

配电柜（箱、盘）的漆层（镀层）应完好无损害。

固定电
器的支架应刷漆。

机械闭锁、电器闭锁动作应正确、靠谱。

四、管道内电缆的敷设
（1）、管道内部应无积水，且无杂物拥塞。

穿电缆时，
不得损害护层，可采纳无腐化性的润滑剂（粉）。

（2）、电缆排管在敷设电缆前，应进行疏导，消除杂物。

（3）、穿入管中电缆的数目应切合设计要求，沟通单芯电缆不得独自穿入钢管内。

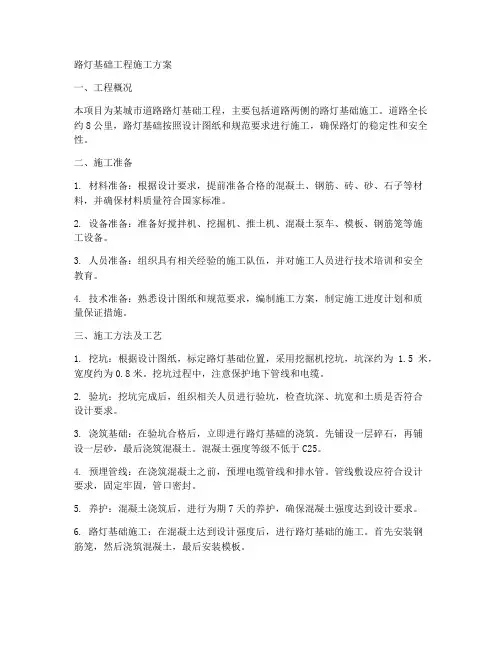

路灯基础工程施工方案 Document number：PBGCG-0857-BTDO-0089-PTT1998省道**********段改建工程第**合同段(***+000～***+200) 照明工程施工方案*******工程有限公司***************项目经理部2017年10月目录1工程概况 01.1工程概述 02.1工程量概况 02编制依据 (1)3资源配置及工期目标 (2)3.1计划工期 (2)3.2施工人员配置 (2)3.3主要设备 (2)4施工准备 (3)4.1技术准备 (3)4.2现场准备 (3)5施工方案 (4)5.1施工流程 (4)5.2土方开挖 (4)5.3结构基础施工 (7)5.4 混凝土工程 (10)5.5 照明手孔井 (11)6质量保证体系及质量保证措施 (12)6.1质量保证体系 (12)6.2工程质量保证措施 (12)7安全保障体系和措施 (13)7.1安全保障体系 (13)7.2安全保障措施 (14)7.3安全施工注意事项 (15)8文明施工和环境保护措施 (16)8.1文明施工保证措施 (16)8.2环境保护措施 (16)1工程概况1.1工程概述*************合同段，全长约8.2公里。

本工程主线及支线共安装：路灯专变8台，电源控制箱8套，各类单、双挑灯共607套。

1）主线整体式路段：采用12米高双挑路灯，光源为200W*2高光效LED灯，平均间距约为30米，路灯布置于中央分隔带：2）主线分离式路段：采用12米高单挑路灯，光源为200W高光效LED灯，平均间距约为30米，路灯布置于中央分隔带：3）互通区地面辅道：采用10米高单挑路灯，光源为150W高光效LED灯，平均间距约30米，路灯布置于道路外侧：4）道路交叉口处：采用12米高单挑路灯，光源为200W高光效LED灯：5）桥梁下穿处，在桥梁梁底设置吸顶灯（隧道灯），光源为150W 高光效LED灯，标准间距15米：本标段起止桩号***+000～***+685，全长7.685公里。

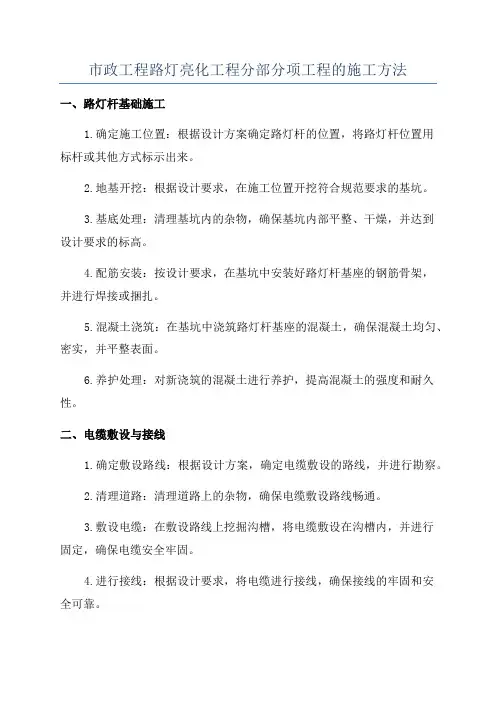

市政工程路灯亮化工程分部分项工程的施工方法一、路灯杆基础施工1.确定施工位置：根据设计方案确定路灯杆的位置，将路灯杆位置用标杆或其他方式标示出来。

2.地基开挖：根据设计要求，在施工位置开挖符合规范要求的基坑。

3.基底处理：清理基坑内的杂物，确保基坑内部平整、干燥，并达到设计要求的标高。

4.配筋安装：按设计要求，在基坑中安装好路灯杆基座的钢筋骨架，并进行焊接或捆扎。

5.混凝土浇筑：在基坑中浇筑路灯杆基座的混凝土，确保混凝土均匀、密实，并平整表面。

6.养护处理：对新浇筑的混凝土进行养护，提高混凝土的强度和耐久性。

二、电缆敷设与接线1.确定敷设路线：根据设计方案，确定电缆敷设的路线，并进行勘察。

2.清理道路：清理道路上的杂物，确保电缆敷设路线畅通。

3.敷设电缆：在敷设路线上挖掘沟槽，将电缆敷设在沟槽内，并进行固定，确保电缆安全牢固。

4.进行接线：根据设计要求，将电缆进行接线，确保接线的牢固和安全可靠。

5.进行绝缘处理：对接线处的电缆进行绝缘处理，确保电缆不会受到外界环境的损害。

三、路灯灯具安装1.调试灯具：在安装之前，进行灯具的调试，确保灯具工作正常。

2.安装路灯杆：根据设计要求，将调试好的灯具安装在路灯杆上，进行固定，并调整灯具的角度和方向。

3.进行电气连接：根据设计要求，对灯具进行电气连接，确保灯具正常工作。

4.进行绝缘处理：对电气连接处进行绝缘处理，确保灯具不会受到外界环境的损害。

5.进行调试：对安装好的路灯灯具进行调试，确保灯具正常工作，并进行最后的清理和整理。

在实际施工过程中1.施工前要进行详细的勘察和测量，确保施工的准确性和精度。

2.施工中要严格按照设计要求和工艺规范进行操作，确保施工质量。

3.施工过程中要保持良好的施工环境和安全意识，确保施工人员的人身安全。

4.施工结束后，要进行验收工作，确保施工的结果符合设计要求。

总之，市政工程路灯亮化工程的施工过程包括路灯杆基础施工、电缆敷设与接线、路灯灯具安装等多个部分，施工过程中需要按照设计要求和工艺规范进行操作，确保施工质量和安全。

一、太阳能灯杆基础施工注意事项：1、在确定的位置上，根据地笼基础的开挖要求，并按地质情况，进行修正，挖掘基础坑。

一般开挖的基础坑的深度为地笼高度*1.5，地笼基础的开挖宽度为：底法兰盘宽度*2.2将预埋件地脚螺栓法兰盘以上的螺纹包扎好，以防损坏螺纹。

准备好监控杆基础内的电缆管（3寸管，如有弯曲，其弯曲半径应大于1米）。

2、监控杆基础的混凝土为25#砼以上。

3、在浇注混凝土前，所有监控杆预埋件的法兰盘必须校正水平并加以固定，以防浇注过程中移位。

（各种预埋件地脚螺栓方向详见监控杆附图）。

在浇注过程中，混凝土应从基础四周均匀浇注。

浇灌过程应用振动机或人工捣固等方式捣实混凝土。

与此同时应不断检查法兰盘的水平度、地脚螺栓方向及预留孔洞的情况。

当发现移位变形时应立即停止浇灌，并采取补救措施。

4、灯杆到沙井的电缆保护管要做好防护措施：1）到预埋件处的管口要放正中或靠进管方向前端，方便日后安装拉线。

2）用纸或布条把预埋件的管口封住，以免倒进混凝土。

并在混凝土凝固前将浇灌外观缺陷的修复完毕。

5、监控杆基础的混凝土浇注面必须与法兰盘齐平。

或预埋件法兰盘低于周围地面50~80mm（适用铺设广场砖）或高出周围地面10~30mm（适用于不铺设广场砖）以防止积水。

6、基础地笼浇筑完成后养护期为10-15天。

夏季10天以上，冬季15天以上。

二、立杆安装施工1、在基础养生、线路敷设结束后，才可进行立杆施工。

在立杆施工前需要做以下工作：Ø 准备施工车辆，需要准备可运载杆体的平板货车和5吨以上的起重吊车。

Ø 清理地笼钢挡板上平面的水泥残留物，检查主筋螺纹是否完好、洁净。

Ø 备齐杆体连接用的配件，准备一些杆体抄平用的垫铁。

Ø 备齐专用工具和材料，如扳手、水平尺、钢丝绳、大绳、镀锌铁线（8#线）等。

2、立杆时，宜按以下顺序操作：Ø 把杆体和横臂在地面摆放整齐，杆体底座法兰正对地笼。

Ø 把电缆沿杆体、横臂穿出，在横臂头处预留余量并盘好。
