关于短波发射台接地系统的认识

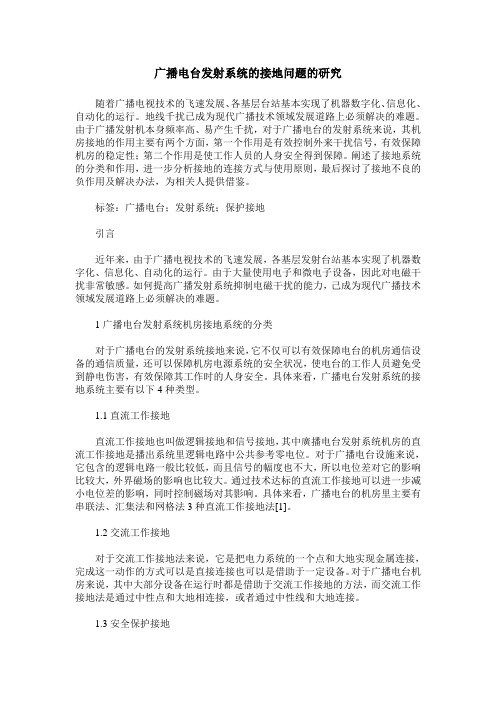

广播电台发射系统的接地问题的研究随着广播电视技术的飞速发展、各基层台站基本实现了机器数字化、信息化、自动化的运行。

地线千扰已成为现代广播技术领域发展道路上必须解决的难题。

由于广播发射机本身频率高、易产生千扰，对于广播电台的发射系统来说，其机房接地的作用主要有两个方面，第一个作用是有效控制外来干扰信号，有效保障机房的稳定性；第二个作用是使工作人员的人身安全得到保障。

阐述了接地系统的分类和作用，进一步分析接地的连接方式与使用原则，最后探讨了接地不良的负作用及解决办法，为相关人提供借鉴。

标签：广播电台；发射系统；保护接地引言近年来，由于广播电视技术的飞速发展，各基层发射台站基本实现了机器数字化、信息化、自动化的运行。

由于大量使用电子和微电子设备，因此对电磁干扰非常敏感。

如何提高广播发射系统抑制电磁干扰的能力，己成为现代广播技术领域发展道路上必须解决的难题。

1广播电台发射系统机房接地系统的分类对于广播电台的发射系统接地来说，它不仅可以有效保障电台的机房通信设备的通信质量，还可以保障机房电源系统的安全状况，使电台的工作人员避免受到静电伤害，有效保障其工作时的人身安全。

具体来看，广播电台发射系统的接地系统主要有以下4种类型。

1.1直流工作接地直流工作接地也叫做逻辑接地和信号接地，其中廣播电台发射系统机房的直流工作接地是播出系统里逻辑电路中公共参考零电位。

对于广播电台设施来说，它包含的逻辑电路一般比较低，而且信号的幅度也不大，所以电位差对它的影响比较大，外界磁场的影响也比较大。

通过技术达标的直流工作接地可以进一步减小电位差的影响，同时控制磁场对其影响。

具体来看，广播电台的机房里主要有串联法、汇集法和网格法3种直流工作接地法[1]。

1.2交流工作接地对于交流工作接地法来说，它是把电力系统的一个点和大地实现金属连接，完成这一动作的方式可以是直接连接也可以是借助于一定设备。

对于广播电台机房来说，其中大部分设备在运行时都是借助于交流工作接地的方法，而交流工作接地法是通过中性点和大地相连接，或者通过中性线和大地连接。

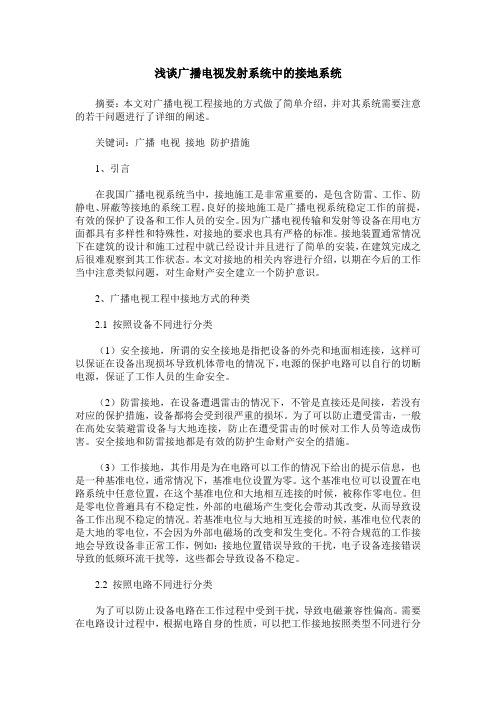

浅谈广播电视发射系统中的接地系统摘要：本文对广播电视工程接地的方式做了简单介绍，并对其系统需要注意的若干问题进行了详细的阐述。

关键词：广播电视接地防护措施1、引言在我国广播电视系统当中，接地施工是非常重要的，是包含防雷、工作、防静电、屏蔽等接地的系统工程。

良好的接地施工是广播电视系统稳定工作的前提，有效的保护了设备和工作人员的安全。

因为广播电视传输和发射等设备在用电方面都具有多样性和特殊性，对接地的要求也具有严格的标准。

接地装置通常情况下在建筑的设计和施工过程中就已经设计并且进行了简单的安装，在建筑完成之后很难观察到其工作状态。

本文对接地的相关内容进行介绍，以期在今后的工作当中注意类似问题，对生命财产安全建立一个防护意识。

2、广播电视工程中接地方式的种类2.1 按照设备不同进行分类（1）安全接地，所谓的安全接地是指把设备的外壳和地面相连接，这样可以保证在设备出现损坏导致机体带电的情况下，电源的保护电路可以自行的切断电源，保证了工作人员的生命安全。

（2）防雷接地，在设备遭遇雷击的情况下，不管是直接还是间接，若没有对应的保护措施，设备都将会受到很严重的损坏。

为了可以防止遭受雷击，一般在高处安装避雷设备与大地连接，防止在遭受雷击的时候对工作人员等造成伤害。

安全接地和防雷接地都是有效的防护生命财产安全的措施。

（3）工作接地，其作用是为在电路可以工作的情况下给出的提示信息，也是一种基准电位，通常情况下，基准电位设置为零。

这个基准电位可以设置在电路系统中任意位置，在这个基准电位和大地相互连接的时候，被称作零电位。

但是零电位普遍具有不稳定性，外部的电磁场产生变化会带动其改变，从而导致设备工作出现不稳定的情况。

若基准电位与大地相互连接的时候，基准电位代表的是大地的零电位，不会因为外部电磁场的改变和发生变化。

不符合规范的工作接地会导致设备非正常工作，例如：接地位置错误导致的干扰，电子设备连接错误导致的低频环流干扰等，这些都会导致设备不稳定。

短波电台的天线接地和电磁兼容性问题短波电台是一种广泛应用于通信、广播和军事领域的无线电设备。

在建设和运维短波电台时，天线接地和电磁兼容性问题是必须要重视和解决的关键问题。

本文将从理论和实践角度分析短波电台的天线接地和电磁兼容性问题，并提供一些解决方案和注意事项。

首先，我们来探讨短波电台的天线接地问题。

天线接地是指将天线系统的地面部分与实际地面有效连接的操作。

它的目的是确保天线的稳定工作和电磁辐射的有效传导。

在进行天线接地时，需要注意以下几点：1. 合理选择地点：选择一个离电台主体足够远的地方来进行天线接地，以减少电磁辐射对电台设备的干扰。

同时，选取具有良好导电性的土壤，并远离高压电缆和其他干扰源。

2. 构建合适的接地系统：接地系统包括平面接地、垂直接地和套筒接地等。

平面接地可以采用金属网格或金属片来增加接地面积；垂直接地适用于较低频率的天线系统，通过将导体垂直埋入土壤中实现接地；套筒接地则是将导体埋入深地，增加接地电阻。

3. 规范接地导线布线：接地导线的布线应短而直，并尽量远离其他电缆和设备。

这样可以减少电磁干扰和传导损耗，确保接地系统的有效性。

其次，我们来讨论短波电台的电磁兼容性问题。

电磁兼容性是指不同电子设备在电磁环境中能够相互协调工作，而不产生干扰或受到干扰。

要解决电磁兼容性问题，可以采取以下措施：1. 资源分配合理：合理规划和分配电台所使用的频率和功率，避免与其他系统的干扰。

这可以通过频谱规划和频率协调来实现。

2. 信号调理技术：利用信号调理技术来降低电台的杂散辐射和接收干扰。

通过使用滤波器和放大器等设备，可以对信号进行滤波、放大、调制和解调，提高信号质量和干扰抑制能力。

3. 地线和屏蔽：使用良好的接地系统和屏蔽技术来减少传导干扰和辐射干扰。

适当加强设备的屏蔽和接地，可以有效地防止电磁干扰的产生。

4. 设备布局优化：合理布置设备，减少互相之间的电磁辐射和敏感度。

将敏感设备与可能产生干扰的设备相隔一定距离，并采取适当的屏蔽措施。

浅谈广播电视转播台系统的防雷与接地广播电视转播台系统的防雷与接地是一个非常重要的话题，这关系到广播电视设备的安全运行，以及广播电视节目的正常播出。

本文将从防雷与接地的基本概念开始，逐步介绍广播电视转播台系统的防雷与接地原理、设备和措施。

一、防雷与接地的基本概念1. 防雷：防雷是指采取一系列的措施和装置，保护设备和线路不受雷电侵害的技术与系统。

在广播电视转播台系统中，防雷主要是通过控制雷电入侵其电源系统和信号线路，保护设备和线路的安全运行。

2. 接地：接地是将设备或者设施与地面形成良好的接触，以达到保护人身安全、保护设备和设施的作用。

接地可以将来自雷电等外界电能引导到地下，减少由此可能引起的危害。

二、广播电视转播台系统的防雷与接地原理1. 防雷原理：广播电视转播台系统的防雷原理是通过接地系统和防雷设备两个方面来实现。

接地系统主要是通过将不同部位和设备进行接地，形成共同接地体系，以保证不同设备和部位之间的电位相等。

防雷设备则用来控制雷电进入电源系统和信号线路，通过避雷器等装置将雷电引入地下。

2. 接地原理：广播电视转播台系统的接地原理是通过接地网将各个设备和设施接地，形成一个电位相等的系统。

接地网包括接地体、接地极和接地网等组成。

接地体是将设备与地面接触的物体，接地极是连接接地体与接地网的导体，接地网是连接所有接地极的导体网。

三、广播电视转播台系统的防雷与接地设备1. 避雷器：避雷器是广播电视转播台系统中用来接收和引导雷电的装置。

避雷器通常由气体放电管和金属氧化物(varistor)等构成，可使针对不同电流和电压的雷电产生瞬态电阻，从而达到保护设备的作用。

2. 接地体：接地体是与地面接触的金属导体，主要负责将设备与地面形成良好的接触。

接地体一般采用铜材料制作，既导电又具有良好的耐腐蚀性能。

3. 接地极：接地极是连接接地体与接地网的导体，起到连接作用。

接地极通常由铜材料制成，通过与接地体的连接，使接地体与接地网形成电位相等的系统。

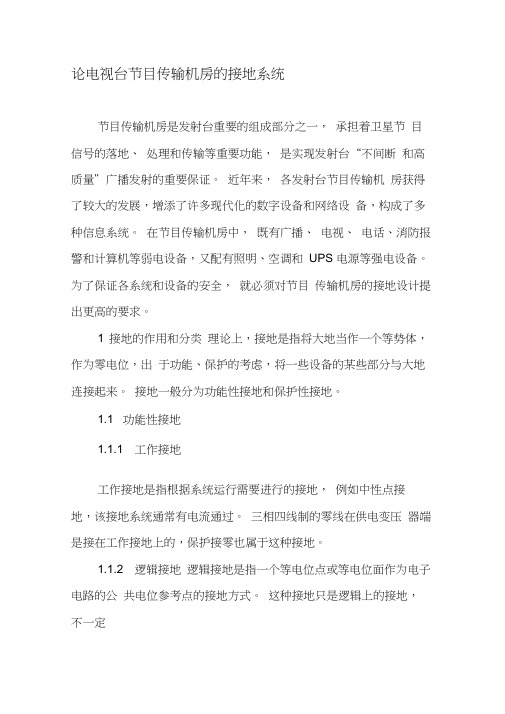

论电视台节目传输机房的接地系统节目传输机房是发射台重要的组成部分之一，承担着卫星节目信号的落地、处理和传输等重要功能，是实现发射台“不间断和高质量”广播发射的重要保证。

近年来，各发射台节目传输机房获得了较大的发展，增添了许多现代化的数字设备和网络设备，构成了多种信息系统。

在节目传输机房中，既有广播、电视、电话、消防报警和计算机等弱电设备，又配有照明、空调和UPS 电源等强电设备。

为了保证各系统和设备的安全，就必须对节目传输机房的接地设计提出更高的要求。

1 接地的作用和分类理论上，接地是指将大地当作一个等势体，作为零电位，出于功能、保护的考虑，将一些设备的某些部分与大地连接起来。

接地一般分为功能性接地和保护性接地。

1.1 功能性接地1.1.1 工作接地工作接地是指根据系统运行需要进行的接地，例如中性点接地，该接地系统通常有电流通过。

三相四线制的零线在供电变压器端是接在工作接地上的，保护接零也属于这种接地。

1.1.2 逻辑接地逻辑接地是指一个等电位点或等电位面作为电子电路的公共电位参考点的接地方式。

这种接地只是逻辑上的接地，不一定属于大地零电位。

1.1.3 电磁适应性接地电磁适应性接地是为了防止寄生电容回授或形成噪声电压进行的屏蔽接地，也称“电磁兼容接地”，即为了满足电磁兼容设计要求的接地。

电磁适应性接地的具体构造可分为以下 3 方面。

（1）屏蔽接地。

为了防止因电路之间存在寄生电容而产生相互干扰、电路辐射电场或对外界电场敏感，必须进行屏蔽接地，且屏蔽中的金属必须接地。

（2）滤波器接地。

滤波器中一般包含信号线或电源线到地的旁路电容，当滤波器不接地时，这些电容处于悬浮状态，无法起到旁路的作用。

（3）抑制噪声和干扰。

控制内部噪声和外部干扰时，需要设备或系统上的许多部位与地相连，从而为干扰信号提供“最低阻抗”通道。

1.2 保护性接地（1）外露导电部分接地。

外露导电部分接地是指将电气设备的外露导电部分接地，使其处于地电位，当电气设备带电部分的绝缘被损坏时，可以减轻或消除电击危害。

浅谈广播电视发射系统的防雷措施随着社会的不断发展，广播电视发射系统在我们的日常生活中扮演着越来越重要的角色。

由于其特殊的工作环境和设备结构，广播电视发射系统往往容易受到雷击的影响，给系统带来损坏和安全隐患。

对广播电视发射系统进行防雷措施显得尤为重要。

本文将就广播电视发射系统的防雷措施进行一定的探讨，并提出相应的建议。

一、广播电视发射系统的工作原理及特点广播电视发射系统是指用来进行无线传输的设备，其主要工作原理是将音视频信号转换为无线信号，并通过天线传输至接收设备。

根据传输距离的不同，广播电视发射系统可分为调频广播系统、中波广播系统、短波广播系统、电视发射系统等。

广播电视发射系统具有工作频率高、设备高、天线高等特点，使其成为雷击的重要目标。

一旦受到雷击，广播电视发射系统很容易造成设备损坏、人身财产安全受到威胁。

对广播电视发射系统进行防雷措施是必不可少的。

二、广播电视发射系统防雷措施的重要性1. 保障设备安全广播电视发射系统设备通常安装在高处，成为雷击的重要目标。

一旦受到雷击，设备可能会受到毁坏或损坏，引起系统的瘫痪和数据的丢失。

进行防雷措施可以有效地保护设备的安全，减少系统的停机维修时间。

由于广播电视发射系统设备一般都安装在高空，一旦受到雷击，可能会引发火灾或爆炸，造成人员伤亡。

进行防雷措施可以保障工作人员和周围居民的人身安全。

3. 保障设备信号稳定广播电视发射系统的工作质量直接关系到传输信号的质量，一旦受到雷击，可能会导致信号的不稳定，影响到用户的观看体验。

进行防雷措施可以保障设备信号的稳定和传输质量。

1. 地面接地系统地面接地系统是广播电视发射系统防雷措施中使用最为广泛的一种方法。

通过将设备的金属外壳与大地直接接触，可以有效地将雷击的能量导入地下，减少雷电对设备的影响。

还可以降低设备的静电压力，保障设备稳定的工作环境。

2. 避雷针在广播电视发射系统设备的附近设置避雷针是另一种常用的防雷措施。

避雷针将大部分雷电的能量引向地下，减少了雷电对设备的直接冲击，保障了设备的安全。

浅谈广播电视发射台接地系统的设计与安装广播电视台发射接地系统是电视台机房的重要设施，接地装置不但保护电视台的机房通信设备的通信质量和机房电源系统安全运行。

同时能保护电视台工作人员免遭静电损害与电击伤害。

本文从实际出发，首先阐述了接地系统分类及其作用，然后对广播电视台发射塔机房接地系统方案进行分析，最后分析了广播电视台发射塔机房安装接地装置的注意事项。

标签：广播电视发射系统；保护接地；设计；安装接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。

一、广播电视台发射接地系统的分类、作用及方法广播电视发射台机房接地主要有两个作用，一是抑制外来干扰信号，保证机房整个系统工作稳定性，二是保障工作人员工作时的人身安全。

1、直流工作接地（也称逻辑接地、信号接地）：是利用大地作为工作回路的一条导线.并将零线上的多点与大地多次作金属性连接。

各种电子电路，都有一个基准电位点，这个基准电位点就是信号地，它的作用是保证电路有一个统一的基准电位，不至于浮动而引起信号误差。

信号地的连接是：同一设备的信号输入端地与信号输出端地不能连在一起，而应分开；前级（设备）的输出地只有与后级（设备）的输入地相连，否则，信号可能通过地线形成反馈，引起信号的浮动。

2、保护接地：是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。

按电力系统规定，凡采用三相四线供电的系统，由于中性线接地，所以采用接零方式，把设备的金属外壳通过导体接至零线上，而不允许将设备直接接地。

要从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。

特别强调：接地线应接在设备的接地专用端子上，另一端要使用焊接。

3、屏蔽接地和防静电接地：接地和屏蔽对空间传播的雷电电磁干扰有很好的防护作用，如果接地不好，轻则会造成设备不能有效地传输，降低设备的可靠性，重则会损坏设备的部件，并影响人员的安全。

浅谈广播电视转播台系统的防雷与接地广播电视转播台系统是一个重要的传媒系统，它在传递信息和服务公众方面发挥着重要作用。

然而，由于该系统中包含大量的电子设备，因此在防雷和接地方面具有重要意义。

在本文中，我们将探讨广播电视转播台系统防雷和接地的重要性以及如何实现有效防护。

防雷防雷是广播电视转播台系统防护的一个重要方面。

由于该系统中包含大量的电子设备，这些设备很容易受到雷击的影响。

因此，在广播电视转播台系统中，必须采取防雷措施来确保设备的正常运行和工作效率。

以下是几种常见的防雷措施：1.天线避雷器天线避雷器是一种常见的用于保护天线系统的设备。

它的作用是在雷击时将电压和电流耗散到地面。

天线避雷器通常安装在天线的顶部，以确保雷击的直接击中无法对天线系统产生损害。

2.设备避雷器除了天线避雷器外，还可以使用设备避雷器来保护广播电视转播台设备。

设备避雷器的作用是在雷击时将电压和电流耗散到地面。

设备避雷器通常安装在设备的电源线路上，以确保设备不受雷击和过电压的影响。

3.接地网接地网是连接广播电视转播台系统设备和地面的导体网。

接地网的作用是将电流和电压引导到地面，从而减少雷击和过电压对设备的影响。

接地网通常由水平接地和垂直接地组成。

接地1.单点接地系统单点接地系统是最基本的接地系统之一，它将所有广播电视转播台设备连接到一个单一的接地点。

这种接地系统易于安装和维护，因此在小型广播电视转播台系统中应用广泛。

分层接地系统是一种一个地下接地网与建筑物接地网相结合的接地系统。

这种接地系统可以在建筑物和地下系统之间形成一个屏蔽层，降低雷击和过电压的影响。

总结广播电视转播台系统是一个重要的传媒系统，防雷和接地是保护该系统的两个重要方面。

在防雷方面，可以采用天线避雷器和设备避雷器来保护设备，通过接地网来降低雷击和过电压的影响。

在接地方面，可以采用单点接地系统、多点接地系统和分层接地系统来保证广播电视转播台设备的安全性和可靠性。

关于中短波广播电台机房接地系统的分析作者：***来源：《现代信息科技》2020年第05期摘; 要：中短波广播电台机房接地系统主要有工作接地、技术接地（高频接地）、保护接地、避雷接地等系统构成。

而对于各种接地系统主要对其接地电阻与接地装置进行分析，通过分析人工接地体、自然接地体、防雷接地的工程埋设，以及各种接地装置埋设方式方法的不同，接地电阻计算方法的不同，助力做好机房接地系统地阻工程设计，进而降低机房接地电阻。

对于接地电阻的检测、正确使用接地地阻测试仪的连接和布置方式及测试方法做简要介绍。

关键词：广播电台机房;接地地阻;地阻测试中图分类号：TN931;TM862; ; ; 文献标识码：A 文章编号：2096-4706（2020）05-0045-05Analysis on the Grounding System of the Medium and Short Wave Radio Station RoomCHEN You（91612 Radio and Television Bureau of Xinjiang，Aheqi; 843500，China）Abstract：The grounding system of medium and short wave radio station room mainly consists of working grounding，technical grounding （high frequency grounding），protection grounding，lightning protection grounding and other systems. For various grounding systems，the grounding resistance and grounding devices are mainly analyzed. Through the analysis of the engineering burying of artificial grounding body，natural grounding body and lightning protection grounding，as well as the different burying methods of various grounding devices，and the different calculation methods of grounding resistance，it helps to design the grounding resistance Engineering of the computer room grounding system，so as to reduce the grounding resistance of the computer room. This paper briefly introduces the detection of the grounding resistance，the connection and layout of the correct use of the grounding resistance tester，and the test method.Keywords：broadcast machine room;grounding resistance;ground resistance test0; 引; 言目前新疆许多中短波广播转播发射台站机房接地系统都不是很规范，尤其是老中波发射台站的地阻普遍较大，严重影响了中短波广播的收听质量及台站“三满”播出工作。
