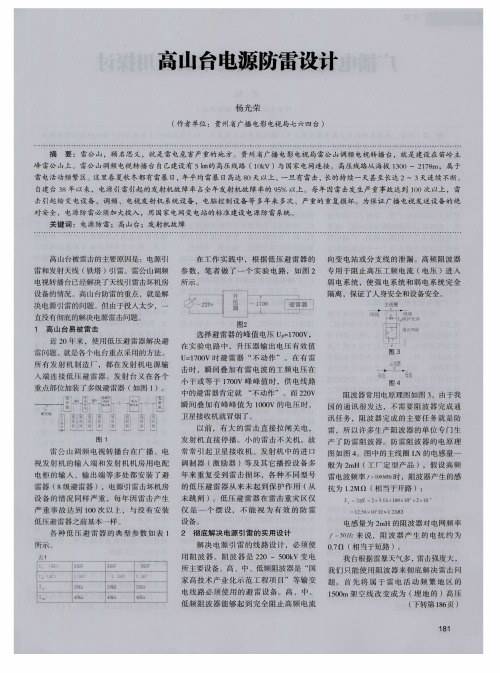

高山广播电视发射台防雷及接地系统设计 曾红力

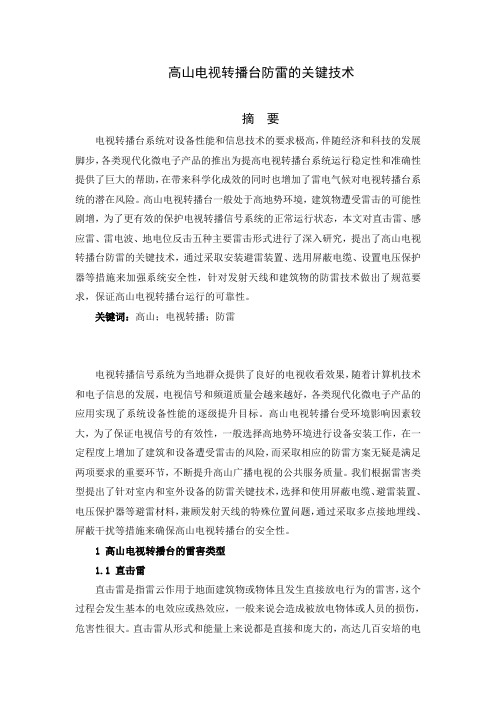

高山电视转播台防雷的关键技术摘要电视转播台系统对设备性能和信息技术的要求极高，伴随经济和科技的发展脚步，各类现代化微电子产品的推出为提高电视转播台系统运行稳定性和准确性提供了巨大的帮助，在带来科学化成效的同时也增加了雷电气候对电视转播台系统的潜在风险。

高山电视转播台一般处于高地势环境，建筑物遭受雷击的可能性剧增，为了更有效的保护电视转播信号系统的正常运行状态，本文对直击雷、感应雷、雷电波、地电位反击五种主要雷击形式进行了深入研究，提出了高山电视转播台防雷的关键技术，通过采取安装避雷装置、选用屏蔽电缆、设置电压保护器等措施来加强系统安全性，针对发射天线和建筑物的防雷技术做出了规范要求，保证高山电视转播台运行的可靠性。

关键词：高山；电视转播；防雷电视转播信号系统为当地群众提供了良好的电视收看效果，随着计算机技术和电子信息的发展，电视信号和频道质量会越来越好，各类现代化微电子产品的应用实现了系统设备性能的逐级提升目标。

高山电视转播台受环境影响因素较大，为了保证电视信号的有效性，一般选择高地势环境进行设备安装工作，在一定程度上增加了建筑和设备遭受雷击的风险，而采取相应的防雷方案无疑是满足两项要求的重要环节，不断提升高山广播电视的公共服务质量。

我们根据雷害类型提出了针对室内和室外设备的防雷关键技术，选择和使用屏蔽电缆、避雷装置、电压保护器等避雷材料，兼顾发射天线的特殊位置问题，通过采取多点接地埋线、屏蔽干扰等措施来确保高山电视转播台的安全性。

1 高山电视转播台的雷害类型1.1 直击雷直击雷是指雷云作用于地面建筑物或物体且发生直接放电行为的雷害，这个过程会发生基本的电效应或热效应，一般来说会造成被放电物体或人员的损伤，危害性很大。

直击雷从形式和能量上来说都是直接和庞大的，高达几百安培的电流和几百万伏的电压在几十微秒的放电时间内传导到作用物体中，雷电流会通过被击物体将能量传入大地，此时的电效应和机械效应是导致物体损害的重要原因。

高山广播电视发射台防雷技术的实践与探索安徽广播电视台安庆发射台在山区，春夏雷雨天气较为频繁，而发射台区大都建立在大山顶部，我台就是地处大龙山腹地，海拔670米的最高峰，又正好处在云雾中，整个发射台区共有发射功率将近100KW，大大小小近20几台套发射机，其外部有两路很长的输电线穿越山区，而内部发射设备又由诸多电子元件组成，在受到雷电影响后，其内部元件会发生损坏，因此广播电视发射台站如何进行科学防雷成为我们工作的重点之一。

防雷更是我们日常面对的大问题，关系到我们切身利益和服务大众的能力体现，因为经费以及其他原因，防雷只能逐步进化完善中，近几年因为加大了防雷技术的应用，结合我们自己形成的经验，设备因雷击造成的停播已经比较少了，大大降低了停播率，笔者对防雷技术的学习和在我台的防雷技术应用实践进行总结，相关学习心得和实践报告如下。

一、雷击对高山电视发射台产生的危害在自然界中，雷电是一种极其常见的现象，雷电自身带有巨大的能量在科学技术不断发展的今天，尚没有控制雷电这种能量的方法，所以在日常生活中雷电对人类产生了严重的负面影响。

电视发射台一般选址较高，往往位于山的最顶端，在高山区域与其他地区相比雷电的活动又极为频繁。

随着我国广播电视的迅速发展，广播电视发射台的数量逐渐增多，规模逐渐扩大。

受多种因素影响，有一部分广播电视发射台历经岁月洗礼，在设备以及技术上呈现出时代特征，传统的防雷技术难以满足现代电子设备的运行，对发射台内的各种电子设备的稳定运行产生了严重威胁，因此需要对防雷技术进行不断的完善和创新，以提高当前高山电视发射台站的抗雷能力，促进高山广播电视发射台安全稳定运行。

二、防雷技术现状从建设高山广播电视发射台开始，其防雷技术一直受到相关专家学者的广泛关注。

在当前，虽然防雷措施能够满足设备安全运转的需要，但是长远来看，广播电视发射台应用的防雷技术还存在一定的不足。

我台在防雷设施上并没有采取专业避雷针来对发射台进行防雷保护，大多数情况下使利用发射铁塔，形成了周围机房、塔身以及生活区网组成的防雷接地系统。

高山广播电视发射台综合防雷保护措施摘要：随着广播电视行业的不断扩大发展，与此同时，高山广播电视发射台的数量也日益增多，由于高山发射台的所在区域，很容易遭受到雷电等自然灾害的破坏。

为避免广播电视的停播，因此，必须重视高山广播电视发射台防雷保护工作。

本文针对雷电对高山广播电视发射台的破坏提出了防范保护措施。

关键词：广播电视；高山发射台；防雷保护措施引言雷电是人们熟悉的的大自然现象，应该对雷电这一大自然现象及其规律有一定的了解，才能采取有效的保护措施。

若不采取有效地技术防范措施，必将造成广播电视设施损坏，停播等问题。

为了保护广播电视系统免遭雷电危害。

各高山广播电视发射台根据自身情况采取制定防雷保护措施。

1雷电的活动区域及强度1.1容易发生雷电灾害的区域雷击区域的选择是指容易遭到雷击的区域，它与放电过程的规律及地形条件有关。

雷电放电过程中，当先驱放电分级跃进到达离地面50?100m高度时，地面物体开始向上发出一道“迎接先驱”与之衔接。

这个从雷云下来距地面50?100m的先驱放电的最前端之处，称为“定位高度”。

先驱到达定位高度后，雷击点就选择趋向电场强度最大的地方。

也就是说，在电场强度最大之处升起“迎接先驱”，来完成先驱通道，引起主放电。

因此，地面上导电良好之处和比较突出的地方，要比附近各处聚集更多的电荷，电场强度较大，便首先成为受雷击的目标。

例如，旷野间孤立的大树、高山顶广播电视发射塔，通信基站，高压供电线路，单独房屋的尖顶易遭雷击，一片导电不甚良好的地带，其中局部有导电较好的地点，如地下直埋电力电缆，裸露地面的微波、卫星接收设施，也会有更多的落雷的机会。

1.2雷电活动的强度雷电活动强度，是指一个地区雷电活动的频繁程度，亦即累计次数的的多少。

反映一个地区一定时间内雷电活动的指标，用“雷暴日”衡量。

一天之内只要有雷电活动，不论持续时间长短及次数多少，均算一个雷暴日。

雷电活动强度按地区分布的一般规律是：热而潮湿的区域要比冷面干燥的的区域多雷，陆地比海洋上多雷，山区比平原多雷。

高山广播电视发射台的防雷电措施探讨任和平【期刊名称】《《中国传媒科技》》【年(卷),期】2013(000)006【总页数】2页(P177-178)【关键词】发射台; 广播电视; 防雷措施【作者】任和平【作者单位】印江文体广旅局勤丰无线转播台贵州铜仁555200【正文语种】中文由于地球自转产生负电荷，在地球上空形成了带正电荷的电离层，这又导致了地球上空大气电场的形成。

这种大气电场在晴朗的天气下地面附近的电压约为120V/m。

在雷雨天气，雷暴云形成时云层底部因为受到地面的影响形成正电荷，这时云层电场和晴天时正好相反。

当云层、云层之间、云层和空气之间的磁力强度超过空气击穿值时就会产生放电现象，也就是闪电云的形成。

当云和大地以及地上附属物间的磁力强度超过空气击穿值的时候，就会产生云和地面之间的击穿放电，也就是落地雷的形成。

1 雷电的种类和危害众所周知，雷电是一种携带有巨大能量的自然现象，云层形成的过程中，在大气电场以及温差起电等效应下，正负电荷在云层中的不同部位堆积。

当到一定程度时，云与云之间、云和地之间就会发生放电现象。

面对这种庞大的能源，人们不仅至今还无法有效利用，反而会经常遭受雷电的损害。

雷电主要分为直击雷和感应雷，直击雷是带电云层和大地之间形成的，当带电云层和地面或者地面附属物的距离很低，有没有异性电荷出现时，就会在地面或者地面附属物上感应出异性电荷，当两者电位差达到一定程度时就会形成云层。

与地面或者地面附属物之间的直接放电，形成直接性雷击。

直接雷击通常可以达到十万甚至几十万A，对地面附属物形成毁灭性的破坏。

由于直接雷能量大，对地面附属物造成的危害较大，而感应雷作用的范围不像直击雷一样只限于一点，感应雷的破坏范围面积更大，往往会形成一个破坏面，所以广播电视台收到感应雷的概率会更大，有时还会出现同时遭受两者攻击的情况，所以广播电视台应当做好防雷措施。

2 广播电视发射台的防雷措施要做好防雷工作必须要增强防雷意识，把防雷保护当做一项重要的系统工程来看，在设防中应采取全方位、多层次的综合治理措施，应当将国家和行业防雷技术标准和发射台地理环境、建筑设施特点、设备分布特点等时机相结合，从科学的角度出发，制定切实可行的防雷方案。

广播电视高山无线发射台避雷网设计方案
朱恒飞
【期刊名称】《广播与电视技术》
【年(卷),期】2015(42)10
【摘要】随着数字电视与数字广播覆盖的推进,广播电视高山无线发射台成为承载数字广播电视地面覆盖任务的重要基地,其避雷设施改造工程,也就成为了保证人员安全和设备安全的重要基础工程.本文以"十二五"广播电视村村通高山无线发射台基础设施建设项目凉风台发射台防雷改造工程为例,从理论到实践对避雷网的设计做分析和论证,供参考.
【总页数】6页(P111-116)
【作者】朱恒飞
【作者单位】昭通市广播电视局,云南657000
【正文语种】中文
【中图分类】TN93;TN94
【相关文献】
1.高山广播电视发射台接地避雷网的重建 [J], 陈锌
2.广播电视监测系统在高山无线发射台的建设与应用 [J], 杨雷
3.高山无线发射台广播电视发射机房的雷电防护研讨 [J], 韩秀赟
4.高山无线发射台广播电视发射机房的雷电防护思考分析 [J], 马麟凯
5.高山无线发射台广播电视发射机房雷电防护研讨 [J], 程惠芳
因版权原因，仅展示原文概要，查看原文内容请购买。

浅谈广播电视转播台系统的防雷与接地发布时间：2021-05-06T03:35:33.979Z 来源：《建筑监督检测与造价》2020年第9期作者：任学民郭雨燕[导读] 下面我们从防雷工作的重点开始，详细了解一下主要的防雷与接地措施。

山东泰吉检测技术有限公司山东济南 271100摘要：广播电视台是电视放送的主要组成部分，发挥着重要的作用，其建立地点大多选在地形复杂的交通不便地带，且多为深山。

由于海拔较高、土层较薄且雨水较多，一旦没有做好防雷工作，很容易给当地造成严重的经济损失，甚至是人员伤亡。

基于此，本文重点探究广播电视转播台系统的防雷与接地相关措施，旨在为今后的工作提供参考，希望可以与同行从业人士一同探讨。

关键字：广播电视台；转台系统；防雷；接地在我们的日常生活中，广播电视转播台发挥着相当重要的作用，不仅丰富了人们的日常生活，还实现了为政府传递信息的效果。

因此，为更好的确保广播电视转播台系统的平稳高效运行，其基础保障工作必须要做好，防雷便是其中一种。

下面我们从防雷工作的重点开始，详细了解一下主要的防雷与接地措施。

一、防雷工作的重点在日常防雷工作开展中，主要包括内部、外部及电涌保护三个方面，其防雷工作的重点便是将带有电荷的雷电电流接入大地，并在大地的帮助下进行有效消除。

其中，外部防雷主要是通过接地装置和避雷针来实现，较为方便且易操作，而内部防雷工作则较为复杂，一般包括屏蔽法、电位链接法以及装置阻塞法，且如果想要更好的实现防雷，必须要针对不同的雷电形式进行，例如，对于直击雷，通常会采用这三种方式进行，包括将避雷针将在转播台上，将避雷针布置在转播台周围，或是直接布置避雷网；对于感应雷，因为只有转播台受到雷击之后才会产生，也因此大多数人不太了解，这是一种带电云层在放电是产生的强大脉冲磁场，会在金属导线中进行分散，从而出现电荷感应，一旦感应电荷进行大量聚集，变出产生极为强大的电位差，也就是我们所理解的高电压，如果该现象直接出现金属物体或是装置上，则会导致该设备直接被破坏，相比于直击雷来说，感应雷对广播电视转播台系统的破坏性较小，但是范围会更广，因此在防雷工作中需要特别注意。

高山广播电视台站的防雷作者：胡占平来源：《卫星电视与宽带多媒体》2009年第15期雷电对电子设备危害很大,对建在高山上的广播电视、通信台站危害更大。

文章介绍了雷电的形成以及对高山台站电子设备造成损害的原理,并结合我台太子岩调频发射台实际情况,提出了一些防雷击系统的设计方法。

雷电灾害是目前我国十大自然灾害之一,2007年全国雷电灾害统计,共发生雷击3560次,造成伤亡1018人,经济损失5357.871万元。

高山广播电视台站一般都处在制高点,机房及附属设备极易遭到雷击。

更重要的是,随着科技的进步,计算机控制系统、数字发射机等精密电子设备被广泛应用,而这些设备普遍绝缘强度低,抗过压、过电流及电磁脉冲的能力极低,特别容易遭受雷电侵害,严重威胁广播电视安全。

雷电主要有直击雷和间接雷。

云块对地上物体直接放电,叫直击雷。

间接雷又分为感应雷和传导雷,雷电在放电过程中产生的强大静电感应和磁场感应形成的过电压叫感应雷;由于雷电对架空线路或金属管道作用产生的冲击电压,沿线或管道传入建筑物的叫传导雷。

雷电防护是通信、广播电视台站特别是高山台站设计的重点项目之一,雷害防护方案应包括对直击雷和间接雷的防护,两者缺一不可。

防雷的基本途径就是为雷电提供一条雷电流对地泄放的合理的阻抗途径,控制雷电流的转换和泄放。

防雷的主要方法是做好设备接地、良好屏蔽及安装有效的防雷保护系统。

良好接地:最好的防雷措施就是将闪电能量泄放入地;良好屏蔽:简单的说就是用金属网、箔、壳、管等导体把需要保护的对象包围起来,避免雷击;防雷保护系统就是采用避雷器让雷电流逐级分流泄放,电压逐级降低。

为了扩大邢台电台覆盖面,落实村村通广播工程,我台在海拔1130米的太子岩建设调频转播台,发射机房所在建筑物的防雷属于第二类,发射机房信息系统雷电防护等级为A级,按照设计规范,防雷系统应包括机房防雷;电源、信号、天馈线浪涌保护器,以及避雷针、屏蔽、接地等。

直击雷防护设计直击雷防护主要靠架设在铁塔顶部的避雷针、引下导电体、发射机房钢结构等形成一个屏蔽“法拉第网”,保护天线和机房顶部不受直击雷击,避雷针通过独立的引下线直接接入地网。

时　代　农 机TIMES AGRICULTURAL MACHINERY第　４５　卷第　４　期２０１８　年　４　月　Ａｐｒ．２０１８ Ｖｏｌ．４５　Ｎｏ．４219２０１８年第４期广播电视高山发射台的防雷技术探析张学亮摘　要：广播电视高山发射台受其所在的恶劣环境影响，使高山发射台受到电击的频率日益增加，严重威胁着发射台机器设备和工作人员的人身安全。

随着我国科学技术迅猛发展，广播电视高山发射台防雷技术越来越收到人们的重视，防雷技术水平的提升，是推动我国现代广播事业发展的重要因素。

文章主要简述了雷击对广播电视高山发射台产生的危害，发现目前我国防雷技术的不足，以及针对不足采取的一系列相关措施。

关键词：广播电视高山发射台；雷击危害；防雷技术（阿勒泰地区电视台，新疆 阿勒泰 836500）作者简介：张学亮（１９８４－），男，河南泰康人，大学本科，中级职称，研究方向：高山发射台值检员、技术员。

１　雷击对高山发射台的危害雷电是一种极为常见的自然现象，而且雷电所携带的能量巨大，虽然科学技术水平在不断提高，但对雷电这种能源的驾驭上还显得尤为不足，所以日常生活中往往会遭受雷电的打击。

广播电视发射台一般选在高山顶上建立，高山区域雷电活动发生频率较高，地域条件复杂，雷电活动相比较其他地方而言更为常见。

眼下我国广播电视行业发展迅速，广播电视高山发射台的数量也在逐渐增多，但部分高山发射台已饱经沧桑，技术和设备上年代性特征较为严重，一些固有的防雷技术已经不能很好的适应当下行业的发展，严重威胁着发射台设备的正常运行。

因此，广播电视高山发射台的防雷技术需要及时创新和完善。

２　广播电视高山发射台的防雷现状一直以来，广播电视高山发射台防雷问题一直受到有关部门的广泛关注，眼下虽然广播电视高山发射台防雷措施上效果较好，但从长远发展来看，广播电视发射台的防雷技术上还存在一些隐患。

我国广播电视高山发射台并没有采用专业的避雷针来对发射台进行保护，而是用反射铁塔替代了避雷针，形成了以塔身、周围机房与生活区地网为整体的防雷接地系统。
