避雷器在线监测系统用户手册

目录一、产品开发背景----------------------------------3二、国内外现状------------------------------------3三、产品概述--------------------------------------5四、适用范围--------------------------------------5五、规范与标准------------------------------------6六、产品主要功能及技术指标------------------------6七、系统总体结构----------------------------------7八、安装与调试------------------------------------9九、售后服务--------------------------------------9一、产品开发背景避雷器是电力行业电力生产中的重要一次设备，它在变电站（升降压站）及线路中的主要作用是保护其它设备免遭雷电过电压和系统浪涌过电压的伤害。

从上世纪八十年代开始，金属氧化物（ZnO）避雷器（MOA）逐步取代了SiC 避雷器，由于金属氧化物避雷器良好的伏安特性，使得电力生产中的主要设备的保护水平有了质的飞跃。

随着MOA的普及，它本身的运行状态越来越得到行业的重视。

上世纪九十年代福州亿森电力设备有限公司吸收国外先进经验，首先实现了MOA的在线监测，上世纪末本世纪初电力行业状态检修理论的提出极大地促进了状态监测技术的发展，为找到更及时、更精确、更有效的监测手段指明了方向。

状态检修理论的基础是状态监测，而状态监测的手段是靠先进的技术来实现的。

由于无线通讯、网络、计算机技术的普及和发展，为我们实现状态监测提供了可靠的保证。

MOA避雷器由于受生产工艺、生产材料、运行环境等多重因素的影响，经常会出现其受潮和ZnO阀片老化等现象，最终导致其泄漏电流超标，而泄漏全电流中阻性电流的增大是导致MOA热崩溃（爆炸）的根本原因。

JCQ系列避雷器监测器使用说明书1、特征JCQ系列避雷器监测器，是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置，2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器；5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。

3型为定制型。

避雷器监测器的特点的数字显示计数，电流指针指示，耐震动。

2、结构和性能监测器主要由信号输入电路、电流测量电路，放电计数电路和保护电路组成。

正常情况下，避雷器泄漏电流直接由电流表指示出来，测量范围为0-2mA或0-5mA，电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。

大大方便用户判断避雷器的运行状况，其中：绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。

黄色：表示所测量泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查或更换。

注意：量程超出绿色范围，计数器接地保护装置将开始工作，对应的读数将小于实际值。

当泄漏电流超出测量范围时，超量程指示灯亮。

避雷器动作时由计数器累加记录放电次数，计数器采用三位电磁式计数器，满度后自动回零，循环计数工作，不清零。

计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准，电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。

3、安装1、安装示意图图一 JCQ系列避雷器监测器安装示意图JCQ-避雷器监测器 MOA-氧化锌避雷器 D-避雷器底座 L-导线2、安装方法首先用直径大于2.5mm的导线L，将避雷器底座D的两端（上法兰与下法兰）牢固地短接，先接底座下法兰，后接底座上法兰，使避雷器MOA的下端可靠接地，如图一所示。

将监测器JCQ-2/800牢固地安装在避雷器底座上法兰与下法兰之间，如图所示。

首先将监测器JCQ-2/800的外壳做为接地端接在底座下端，然后将监测器JCQ-2/800的高压出线端在避雷器MOA的下端。

避雷器在线监测系统的使用及作用，需看一下及操作规程避雷器在线监测系统的使用及作用，需看一下！避雷器在线监测系统是用于对变电站交流无间隙氧化物避雷器在线监测其电气性能的装置，该装置通过对避雷器的泄露电流进行实时不间断的监测来反映避雷器性能的好坏，值班人员可以在掌控室内通过仪表察看直接了解各路避雷器的运行情况，解决了检测故障即时性差的缺陷，实现了数据远传的功能，不仅如此，系统还具有向供电部门掌控中心的上位计算机供应远程通讯接口功能，使避雷器的运行参数进入供电部门的信息系统。

因此，该系统为变电站的无人值守供应了有效的手段。

避雷器在线监测系统紧要由高精度数字采集器和智能显示单元构成，避雷器通过装置配套高精度数字采集器接地，数字采集器采集出避雷器泄漏电流信号和放电电流信号，经隔离变换单元把数据传送给装置中央处理器，实现对避雷器动作次数、动作时间和泄漏电流的记录。

智能显示单元能依据避雷器三相泄漏电流不同的相位关系，测量出三相中心点不平衡泄漏电流，通过中性点电流的灵敏特性能够判定避雷器早期故障。

使用须知:1、避雷器在线监测系统在投入运行之前和运行1～2年之后，应进行一次简易的现场检测，其项目是：2、避雷器在线监测系统上的指针如不指在零位，用户又需要调零时，可以把计数器上已有的数字作为记录的起始基数，累计避雷器的动作次数。

3、避雷器在线监测系统投入运行后，记录毫安表的读数，以便于监测器将来定期检查记录的读数时进行对比、分析（避雷器表面情形与泄漏电流有很大关系，数据分析时应注意）。

4、从线路卸下监测器时，应先用导线将监测器的高压端牢靠接地，然后拆下监测器，检修完毕后，经检测合格后才能装回去，再把接地导线拆掉。

如违反本规定有可能造成对操作人员人身安靖的危害。

避雷器在线监测器的作用避雷器用在线监测器”适用于交流电网中的各种避雷器，其可在线监测运行电压下的通过避雷器的持续电流，通过观测持续电流的变化可以有效的检测出避雷器内部老化或受潮等异常，避开避雷器带故障运行。

ALCT避雷器在线监测装置使用说明书Ver 4.12009年4月ALCT避雷器在线监测装置使用说明书Ver4.1目录1.前言 (3)2.系统图 (3)3.装置特性 (4)4.工作原理 (4)5.技术参数 (5)6.结构和外形 (5)7.操作和注意事项 (6)8.现场处理单元ALCT‐MONITOR (7)8.1 外形及安装尺寸 (7)8.2 面板介绍 (8)8.3 操作说明 (8)2 HZ E&AALCT 避雷器在线监测装置使用说明书Ver4.1HZ E&A 31.前言避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。

避雷器在线监测是有效检测避雷器内部是否受潮或内部元件是否异常等情况的手段。

ALCT 避雷器在线监测装置除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流的实时变化，及时对避雷器的工作状态给出可靠的运行参数，预防事故的发生，提高电力系统运行的可靠性。

其远程通信功能，可以将避雷器泄漏电流及动作次数等数据通过现场处理单元传送到后台计算机，通过监视软件进行实时监测和数据分析，减轻了人员抄表的工作量，同时为避雷器运行状况分析提供了可靠的数据支持。

注意：为了安全操作ALCT 避雷器在线监测装置，在进行安装、维护和设置前，请务必阅读本说明书，以便能正确使用该设备。

2.系统图ALCT 避雷器在线监测装置使用说明书Ver4.14HZ E&A3.装置特性监测仪具有卓越的操作性能和长期的可靠性，具有以下特征：1) 工作灵敏度非常高，可在最小冲击电流为30A （波形∶8/20μs ）状态下动作，并在40ms 时间间隔下准确计数；2) 具有耐100kA （4/10μs ，2次）大电流冲击能力，足以与避雷器相匹配； 3) 体积小、重量轻，易于安装； 4) 无需辅助电源；5) 具有远程监测接口，可实现与远程监测设备方便的连接。

JCQ系列避雷器监测器使用说明书1、特征JCQ系列避雷器监测器，是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置，2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器；5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。

3型为定制型。

避雷器监测器的特点的数字显示计数，电流指针指示，耐震动。

2、结构和性能监测器主要由信号输入电路、电流测量电路，放电计数电路和保护电路组成。

正常情况下，避雷器泄漏电流直接由电流表指示出来，测量范围为0-2mA或0-5mA，电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。

大大方便用户判断避雷器的运行状况，其中：绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。

黄色：表示所测量泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查或更换。

注意：量程超出绿色范围，计数器接地保护装置将开始工作，对应的读数将小于实际值。

当泄漏电流超出测量范围时，超量程指示灯亮。

避雷器动作时由计数器累加记录放电次数，计数器采用三位电磁式计数器，满度后自动回零，循环计数工作，不清零。

计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准，电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。

3、安装1、安装示意图图一 JCQ系列避雷器监测器安装示意图JCQ-避雷器监测器 MOA-氧化锌避雷器 D-避雷器底座 L-导线2、安装方法首先用直径大于2.5mm的导线L，将避雷器底座D的两端（上法兰与下法兰）牢固地短接，先接底座下法兰，后接底座上法兰，使避雷器MOA的下端可靠接地，如图一所示。

将监测器JCQ-2/800牢固地安装在避雷器底座上法兰与下法兰之间，如图所示。

首先将监测器JCQ-2/800的外壳做为接地端接在底座下端，然后将监测器JCQ-2/800的高压出线端在避雷器MOA的下端。

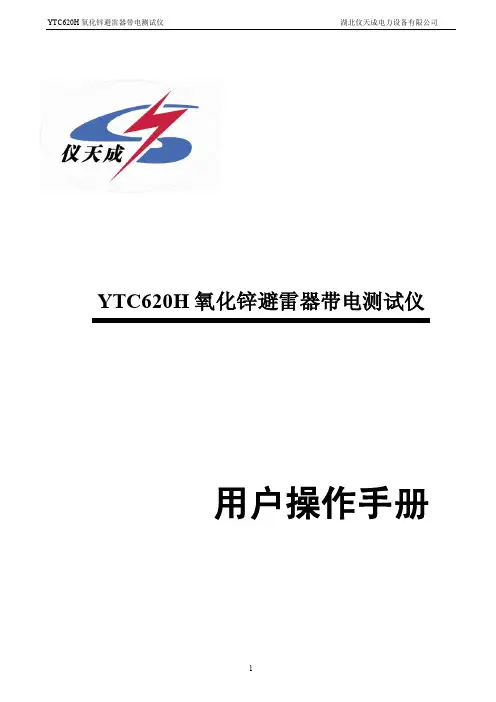

YTC620H氧化锌避雷器带电测试仪用户操作手册目录一、产品用途 (3)二、产品特点 (4)三、技术指标 (4)四、仪器面板介绍 (6)五、使用方法 (7)1、测试线接线方法 (7)2、通信线接线方法 (8)3、仪器软件使用 (9)4、上位机软件使用 (15)一、产品用途YTC620H氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。

仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。

二、产品特点1、800×480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。

2、无线传输PT信号超过400米，按需配置可达到2000米。

3、适用于避雷器带电、停电或试验室等场所使用。

4、真正做到三相电流、三相电压同时测试，提高工作效率；仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离，安全可靠。

5、支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准。

6、内带高能锂离子电池，特别适合无电源场合。

7、配备嵌入式工业级操作系统，支持直接关机方式；配有一个USB接口，支持U盘导出数据；可外挂USB鼠标、键盘使用，操作方便。

8、内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能。

9、配套上层管理软件，具备历史数据管理、数据分析、报告打印等功能。

10、高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。

JCQ3A型避雷器监测器（原JCQ-C2型）使用说明书来自资料搜索网(), 海量资料下载2008.3JCQ3A型（原JCQ-C2型）避雷器监测器使用说明书1 概述JCQ3A型避雷器监测器是串联在避雷器接地回路，集监测避雷器泄漏电流和记录避雷器动作次数于一体的在线监测仪器。

适用于500kV及以下电压等级的无间隙氧化锌避雷器，使用环境条件与配套避雷器相同。

监测器主要由信号输入电路、保护电路、电流测量电路和放电记数电路等组成。

2 产品性能和特点2.1 采用铸铝外壳，美观大方。

2.2 两位电磁式计数器记录避雷器放电次数。

循环累加数字计数，清晰明显、自动归零。

2.3 模拟指示电流表监测避雷器的泄漏电流。

电流表在泄漏电流测量量程内采用彩色刻度分别标度出避雷器泄漏电流的运行区域，大大方便用户判断避雷器的运行状况。

绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。

黄色：表示所测泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查及监控。

红色：表示所测泄漏电流已超出避雷器正常工作电流范围，避雷器需检修或更换。

2.4 超量程显示。

当避雷器泄漏电流超过电流表基本量程时超量程指示灯亮。

2.5 监测器电流表采用不同的量程，以适用于500kV及以下电压等级的各型避雷器。

2.6 监测器符合机械行业标准JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》。

2.7 JCQ3A型避雷器监测器的主要性能参数详见表1。

3 安装方法3.1 首先检查监测器的外观有无破损、电流表指针是否在零位。

3.2 监测器的电流表校准及记数动作试验（详见4检验方法）。

3.3 安装3.3.1 安装时先将监测器的接地安装端面进行处理，以保证可靠接触。

3.3.2 安装方法监测器应串接于避雷器与地之间。

首先参照监测器的外型安装尺寸图，在避雷器底部法兰与地之间利于观测的合适位置，用φ10×35的螺栓（自带）通过监测器的接地安装端将其固定，接地安装端可靠接地；其次将避雷器的底部法兰与监测器的输入端通过排线牢固连接。

五、现场安装将电流传感器套装于变压器铁芯接地线上并固定，将装置安装固定在变压器旁边的线杆上，固定方式选用钢带固定(装置后板图如图七)，然后将电流传感器二次引线接入装置，最后将装置可靠接地。

六、售后服务(1)本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。

(2)自购机之日起，凭保修单保修一年，终身维护。

在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。

(3)属下列情况之一者不予保修：1、用户对产品有自行拆卸或对产品工艺结构有人为改变。

2、因用户保管或使用不当造成产品的严重损坏。

3、属于用户其它原因造成的损坏。

服务电话：1ES-2010线路避雷器监测单元使用说明书福州亿森电力设备有限公司TEL：5（Ver2.0）目录一、概述 (2)二、安装尺寸 (3)三、安全措施 (4)四、现场安装 (5)五、售后服务 (5)一概述:ES-2010系列带485通讯线路避雷器监测单元ES-2010系列带485通讯线路避雷器监测单元，是福州亿森电力设备有限公司最新设计的具有RS485双向通讯功能的避雷器监测器。

技术性能完全满足国际标准IEC的要求。

技术参数与原JSH/JCQ型相同，可记录避雷器的动作次数和在线监测避雷器漏电流，并带有485通讯接口，可将避雷器运行参数：漏电流大小，动作次数、动作时间等随时传输主控室。

从而可提前发现事故隐患，避免发生事故。

通讯接口分类：485线接口和光纤接口。

485线接口型对现场的布线相对比较简单，只需要将485线首尾相连至控制室上位机即可。

光纤接口型需在监测器下端水泥柱增加一光纤转换器，将A\B\C三相光信号转换后再连接至控制室上位机。

性能参数表（订货时注明485接口型货光纤接口型）：二:安装尺寸图及接线方式：安装尺寸图及接线方式：需采用RS485转RS232串口转换器，电源电压DC5-12V接信号输出接口1（红正）、2（黄负）端，通讯线A＋接4（绿）端、B－接3（蓝）端，转换器插计算机串口。

JC-OM200 避雷器在线监测装置说明书江苏久创电气科技有限公司二零一四年三月版权声明Copyright © 2011 江苏久创电气科技有限公司我们对本说明书及其中的内容具有全部的知识产权。

除非特别授权，禁止复制或向第三方分发。

凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。

我们定期检查本说明书中的内容，在后续版本中会有必要的修正。

但不可避免会有一些错误之处，欢迎提出改进的意见。

我们保留在不事先通知的情况下进行技术改进的权利。

服务联系方式技术支持业务联系电话: 0519-8585 1518 传真: 0519-8398 6916网址: 电子信箱: :jsjc@目录第1 章系统概述及特点 (1)1.1 监测意义 (1)1.2 系统介绍 (1)1.3 技术特点 (2)1.4 技术参数 (3)1.4.1 工作环境 (3)1.4.2 监测参数指标 (4)1.4.3 系统最大容量 (4)1.4.4 监测周期 (4)1.4.5 数据通讯 (4)1.4.6 数据生存周期 (4)1.4.7 平均无故障时间 (4)第2 章装置功能 (5)2.1 采集功能介绍 (5)2.2 母线测量单元 (5)2.3 CAN网络通信功能 (6)2.4 实时时钟功能 (6)2.5 温湿度采集控制 (6)2.6 IEC61850通信 (6)2.7 装置算法介绍 (6)第3 章装置硬件 (8)3.1 硬件原理图 (8)3.2 产品外形及内部结构 (9)3.3 安装尺寸 (10)第4 章产品调试 (10)4.1地址设置 (10)4.2初始化设置 (10)4.3 LED状态显示 (11)第5 章产品安装施工 (11)5.1 安装示意图 (11)5.2 全站接线示意图 (13)5.3 电源连接 (13)5.4 通信连接 (14)5.4.1施工方法 (14)5.4.2 注意事项 (15)第6 章常用问题与典型案例 (15)6.1 指示灯显示 (15)6.2 无法采集数据时的处理 (16)6.3 监测数据异常时的处理 (16)第 1 章系统概述及特点1.1 监测意义金属氧化锌避雷器是电力设备的关键设备之一，流经避雷器上的阻性电流是衡量避雷器绝缘程度的一项重要指标。

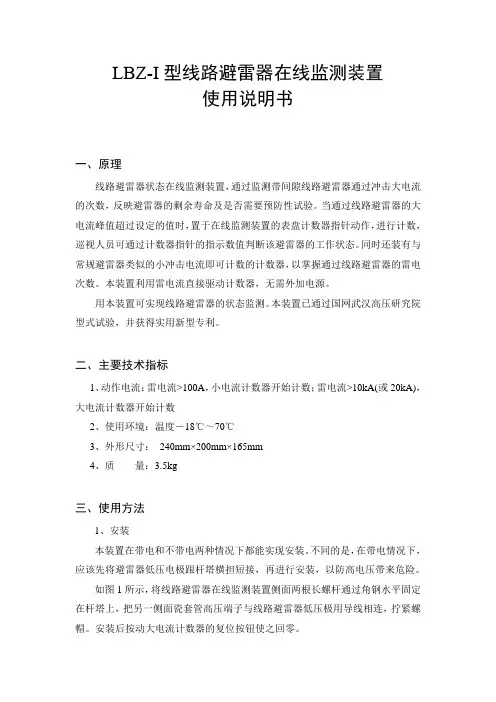

LBZ-I型线路避雷器在线监测装置使用说明书一、原理线路避雷器状态在线监测装置，通过监测带间隙线路避雷器通过冲击大电流的次数，反映避雷器的剩余寿命及是否需要预防性试验。

当通过线路避雷器的大电流峰值超过设定的值时，置于在线监测装置的表盘计数器指针动作，进行计数，巡视人员可通过计数器指针的指示数值判断该避雷器的工作状态。

同时还装有与常规避雷器类似的小冲击电流即可计数的计数器，以掌握通过线路避雷器的雷电次数。

本装置利用雷电流直接驱动计数器，无需外加电源。

用本装置可实现线路避雷器的状态监测。

本装置已通过国网武汉高压研究院型式试验，并获得实用新型专利。

二、主要技术指标1、动作电流：雷电流>100A，小电流计数器开始计数；雷电流>10kA(或20kA)，大电流计数器开始计数2、使用环境：温度－18℃～70℃3、外形尺寸：240mm×200mm×165mm4、质量：3.5kg三、使用方法1、安装本装置在带电和不带电两种情况下都能实现安装。

不同的是，在带电情况下，应该先将避雷器低压电极跟杆塔横担短接，再进行安装，以防高电压带来危险。

如图1所示，将线路避雷器在线监测装置侧面两根长螺杆通过角钢水平固定在杆塔上，把另一侧面瓷套管高压端子与线路避雷器低压极用导线相连，拧紧螺帽。

安装后按动大电流计数器的复位按钮使之回零。

2、监测本装置兼有两种效果：①小电流计数器动作，监测避雷器总的动作次数。

②大电流计数器动作，显示数反映通过避雷器雷电流中大电流所占的次数。

次数显示在表盘上（见图3），在杆塔下面可以用望远镜观察到该示数。

当避雷器通过的大电流计数大于或等于18次，避雷器应预试。

3、重复使用重复使用时需将大电流计数器清零、记录小电流计数器的基数并将吊牌调整入内。

大电流计数器清零：按动左侧按钮，直至表盘指针为0。

四、注意事项1、在线监测装置应水平安置，注意调整位置，使指示部分放置在下方容易观测的角度，以便巡视人员观测。

目录一、概述 (1)二、仪器介绍 (2)三、技术参数 (3)四、性能特点 (4)五、使用方法 (5)1、接线 (5)2、开机 (5)3、动作测试 (6)3.1、设置参数，并进行动作测试 (6)3.2 计数快捷键： (8)4、电流校验 (9)5、计数归零 (11)6、查询记录 (13)7、仪器设置 (14)7.1时钟设置 (15)7.2屏幕亮度 (15)8、关机、拆线 (16)六、注意事项 (17)七、仪器成套性 (17)八、售后服务 (18)使用本仪器前，请仔细阅读操作手册，保证安全是用户的责任。

本手册版本号：V18.11本手册如有改动，恕不另行通知。

一、概述避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。

通常通过避雷器监测仪监测避雷器的动作及泄漏电流，由于密封不良，监测仪在运行中可能进入水分或潮气，使内部元件锈蚀，或其他原因造成监测仪计数器不能正常动作，泄漏电流指示不准。

所以《规程》规定，应每年对避雷器监测仪检查一次。

我公司研发的DSBL-F避雷器在线监测测试仪主要用于校验各种避雷器计数器动作的可靠性及监测仪泄漏电流表头的良好性。

本仪器采用触摸屏与按键双重操作方式，满足不同用户的使用习惯。

具有动作测试、电流校验、计数器归零、大容量数据存储、U盘导出等多种实用功能，自动化程度高。

并可通过快捷键进行一键测试，使用方便。

计数器校验适用于阀型避雷器（包括炭化硅普通阀型<FZ和FCD>及炭化硅磁吹阀型<FCZ和FCD>及氧化锌避雷器中放电记录记录器放电动作的检查和校验）。

监测仪电流表校验适用于3mA～20mA仪器,符合电力行业标准《DL474.5-92现场绝缘试验实施导则－避雷器试验标准》的要求，适用于发电厂、变电所现场及修理车间、试验室等各种条件下的试验，本仪器采用手持式设计，外型美观，携带方便，它替代了传统的笨重测试仪器和测试方法。

一、适用范围JSH型避雷器在线监测器（原名避雷器漏电流及动作记录器）是交流高压电力系统中避雷器的在线监测仪器，该仪器集毫安表与计数器为一体，串联在避雷器接地回路中。

监测器中的毫安表用于监测运行电压下通过避雷器的泄漏电流峰值，可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况；计数器则记录避雷器在过电压下的动作次数。

JSH-3型监测器是在JSH-2型的基础上作了较大的技术改进：重新设计了指针式动作计数器，增大了计数器面板，便于远处观察；增加了由发光管组成的漏电流警示装置，更明显地提示巡视人员的注意及夜间观察。

缩小了外形尺寸，改进了安装位置，使外观更美观，安装更方便；设置了外接测量插孔（选装件）：使外接测量仪方便地串联于泄漏电流回路。

例如通过电缆引入中心控制室，便于集中监视；或接入阻性电流测量仪，在不停电的情况下，对避雷器实施在线监测。

2000年，公司推出新开发—JSH-4型监测器，它是在JSH-3型监测器的基础上再作重大改进，作为JSH-2型，乃至JSH-3型的更新换代产品。

前三种型号的产品不足之处在于：在潮湿天气里，瓷套外表的漏电流一并进入监测器的毫安表内，使得监测器中毫安表在瓷套外表漏电流大的情况下，无法真实反映避雷器瓷套内部问题，因此一些用户自行采用在瓷套底座附近增加一金属屏蔽环，将瓷套外表漏电流引入地中的办法，解决上述产品的不足。

JSH-4型监测器则变废为宝，在监测器内增加了一块毫安表，将屏蔽环收集的瓷套外表漏电流——表征变电所外绝缘污秽程度的量反映出来，使JSH-4型监测器更具特色。

JSH-4型监测器配有不锈钢制作的屏蔽环及热塑绝缘的引下线，瓷套外的漏电流通过固定在瓷套底部法兰上方约20mm处的金属环，导入右侧毫安表，毫安表中刻度是用反映污层电导率μS来表示的，它考虑了我国主要避雷器生产厂所用瓷套的爬电距离及绝缘子形状因素。

表的上层刻度适用普通瓷裙，下层刻度适用大小防污瓷裙。

一、使用环境1. 适用于户内或户外；2. 环境温度-400 C～+400 C3. 电网额定频率50HZ或60HZ；4. 安装处没有强烈振动。

ZXBLQ-IV避雷器带电测试仪警告感谢您购买本公司的产品，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。

——严格遵守本手册所列出的安全规则及注意事项。

任何情况下，使用本仪表应特别注意安全，尤其测量超过AC100V及以上电压线路的时候。

若被测线路电压超过600V必须连接绝缘杆使用。

由于高压线路很危险，操作者必须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。

注意本仪表面板及背板的标贴文字及符号。

请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

测试仪长时间放置不使用，请每隔1～2个月给电池充电一次。

测试仪必须使用配置的专用充电器充电。

拆卸、维修本仪表，必须由有授权资格的人员操作。

避免冲击钳头，定期保养本仪表，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂（如WD-40），轻轻擦试仪表即可。

仪表及手册上的“”危险标志，使用者必须依照指示进行安全操作。

建议本仪表每年至少进行一次绝缘强度测试。

（每节绝缘杆AC110kV/rms，检测仪铁芯与外壳间AC1000V/rms）关于紧急拉环注意！在测试过程中，如果马达发生故障检测仪钳头将无法张开，此时，在安全的环境下，可拉动钳头使钳头张开取下检测仪。

在高压线路等危险环境下，测试前务必安装上紧急拉环，在马达发生故障检测仪钳头无法张开的情况下，可使用绝缘杆（需自备）拉出检测仪的紧急拉环，便可使钳头张开及时取下检测仪。

拉出紧急拉环后检测仪将无法使用，必须寄回工厂维修。

切记！平时严禁拉出紧急拉环，否则由此产生的维修费不属保修范围。

目录一、产品概述 (3)二、电气符号 (3)三、技术规格 (3)四、仪器介绍 (5)五、操作方法 (6)1.开关机 (6)2.界面说明 (6)3.主机与检测仪状态说明 (7)4.避雷器漏电测试 (8)5.数据保持、数据存储 (9)6.数据查阅 (9)7.数据清除 (10)六、紧急拉环的使用 (10)七、装箱清单 (11)八、售后服务 (12)一、产品概述本仪器用于35KV以下线路对氧化锌避雷器的泄漏电流进行测试，以判断避雷器的性能是否劣化，测试时无需停电无需拆卸避雷器，操作安全快速。

MOA-30kV避雷器检测仪使用说明书一、用途及特点：该检测仪用于检查10kV及以下电力系统用无间隙金属氧化物避雷器（MOA）阀片间接触不良的内部缺陷（在一定范围内替代局放仪），测量MOA的直流参考电压（U1mA）和0.75U1mA下的泄漏电流（I d）该检测仪充分考虑了其实用性，它集直流高压电源、测量、控制系统为一体，将全部元器件浓缩在一个机箱内，体积小，重量轻，可携带到任何地方使用，现场只需接一根地线，一根高压线，按一下检测钮，即可完成全部项目的测量，方便致极，是批量生产和现场试验的理想选择。

二、简要工作原理：人工按一下检测钮，便启动直流高压电源，由程序控制器从FL上采样，产生1mA 恒流通过MOA，经FY自动测量U1mA值，然后又由程序控制器发出指令产生0.75 U1mA 的恒定电压加在MOA上，进而从FL上测得流过MOA的电流I d。

此两值U1mA和I d以LED数码分别显示在两块表头上，并可长时间保存，以便读数。

最后，程序控制器关闭直流高压电源，自动放电，发出安全指示，告知测量完毕。

- 1 - / 4三、主要技术指标：1、测量范围：电流0-1000μA 电压：0-30kV2、精度：1%+个字3、分辨力：电流1μA 电压：0.1 kV4、工作电源：220V±10%，50H z5、外形尺寸：375×255×275mm6、重量：5kg四、操作规程1、将仪器外壳牢固接地。

2、接试品：将避雷器的一端插入高压（H端）座内，另一端用低压线夹（L端）夹住。

或者用插头将高压引线引出机外接试品，但必须保证高压引线对地有足够的绝缘裕度。

3、接通电源，按下电源开关，检测仪内部自检后显示：报警灯亮，放电灯亮，两块表头指示值为零±1个字。

如不为零，按一下检测钮，示值复零。

4、复位，按一下复位钮，报警灯灭，仪器进入检测待机状态。

5、检测：按下检测钮约1秒钟后松开，检测仪便自动完成MOA的全部检测项目，其结果显示如下：①如果报警灯亮，表明MOA内部有接触不良缺陷，或者是外部接线不牢。

一、适用范围JSH型和JCQ型避雷器在线监测器是交流高压电力系统中避雷器的在线监测仪器，该仪器集毫安表与计数器为一体，串联在避雷器接地回路中。

监测器中的毫安表用于监测运行电压卜越过避雷器的泄漏电流蜂值，可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况；计数器则记录避雷器在过电压下的动作次数。

JSH-3型和JCQ-3型监测器设计了指针式动作计数器和数字式动作计数器，计数器面板大，便于远处观察；增加了由发光管组成的漏电流警示装置，更明显地提示巡视人员的注意及夜间观察。

外形尺寸小，外观美观，安装方便；JCQ-3型外接测量插空使处接测量仪方便地串联于泄漏电流回路，例如通过电缆引人中心控制室，便于集中监视，或接入阻性电流测量仪，在不停电的情况下，对避雷器实施在线监测。

JSH-4型监测器又在JSH-3型和JCQ-3型监测器的基础上再次作了重大改进，JSH-3型和JCQ-3型不足之处在于：在潮湿天气里，瓷套外表的漏电流一并进入监测器的毫安表内，使得监测器毫安表在瓷套外表漏电流大的情况下，无法真实反映避雷器瓷套内部问题，因此一些用户自行采用在瓷套底座附近增加一金属屏蔽环，将瓷套外表漏电流引入地中的办法，解决上述产品的不足，LSH-4型监测器则变废为宝，在监测器内增加了一块毫安表，将屏蔽环收集的瓷套外表漏电流一表征变电所外绝缘污秽程度的量反映出来，使JSH-4型监测器更具特色。

JSH-4型监测器配有不锈钢制作的屏蔽环及热缩绝缘的引下线，瓷套外的漏电流通过监测器瓷套的裙间金属环，导入内中右侧毫安表，毫安表中刻度是用反映污层电导率uS来表示的，它考虑了我国主要避雷器生产厂所用瓷套的爬电距离及绝缘子形状因素。

表的上层刻度适用普通瓷裙，下层刻度适用大小防污瓷裙。

二、使用环境1．适用于户内或户外；2．环境温度一40℃-+40℃；3．电网额定频率50HZ或60HZ；4．安装处没有强烈振动；三、安装说明(附图)JSH型监测器安装高度宜适当，以方便值班人员看清楚监测器中的毫安表指针及动作次数。

四、电气参数
五、安装
参照外形图进行安装，运行监测器串联在避雷器与地之间，安装时，先将监测器M10
能将失效。

（2）用简易方法检测监测器的动作性能
用1000V摇表一只，600V 10μF电容器二只，并联连接。

检测步骤：先转动摇表对电容器充电，等待充电稳定后，在保持摇表转速的情况下，断开充电回路，再迅速将充好电的电容器对监测器两端放电一次，计数器应记录一次，连续试验10次均能准确可靠地动作，则认为监测器动作性能良好，否则，可能有问题，应进行检修或更换。

2．监测器上的指针不指在零位，用户又需要调零时，可按第1条的第（2）项进行调零，也可以把计数器上已有的数字作为记录起始基数，累计避雷器的动作次数。

3．监测器投入运行后，记录毫安表的读数，以便于监测器将来定期巡视记录的读数时进行对比、分析（避雷器表面状况与泄漏电流有很大关系，数据分析时应注意）。

4．从线路卸下监测器时，应先用导线将监测器的高压端可靠接地，然后拆下监测器。

检修完毕后，经检测合格后才能装回去，再把接地导线拆掉。

如违反本规定有可能造成对操作人员人身安全的危害。

5．安装时请注意，监测器高压端的引线拉力不大于100N，底板上的6只M6×20螺栓，不得随意松动，以免破坏产品密封。

6．用户在遵守规定条件下使用，自发货之日起两年内，如有制造质量不良而不能使用者，本厂负责“三包”。

监测器安装示意图。
