精品文档HY5WZ-51/134高压避雷器变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。

其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。

二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。

因此，它可以不用火花间隙来隔离工作电压与阀片。

当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。

此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。

三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。

氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。

氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。

避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。

四、最常见异常分析及处理：1、泄漏电流表为零。

可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。

处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。

（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。

2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。

3、避雷器瓷套管破裂放电。

在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。

此种情况，应及时停用、更换。

4、避雷器内部有放电声。

在工频情况下，避雷器内部是没有电流通过的。

三、外形及安装尺寸 见图1、2和表二。

二、使用安装条件1、使用地区的海拔高度不超过1000m；2、环境温度不高于40,不低于-40；3、户内和户外，户外风速不超过35m/s；4、地震烈度7度及以下地区；5、连续施加在避雷器上的工频电压不超过避雷器的持续运行电压；6、没有严重污秽或腐蚀金属、绝缘件的气体的地区；7、没有剧烈震动和冲击的场所。

主要技术数据：见表1 ℃℃一、用途：H·Y1.5W 配电和电站用金属氧化物避雷器（以下简称避雷器）是适用于保护交流电力系统中输变电设备的大气过压保护，以及限制真空断路器在切、合电容器组、电炉变压器及电动机时而产生的操作过电压等。

本产品选用具有优良非线性特性的金属氧化物电阻片（氧化锌阀片）组成，无需串联间隙，且电气性能稳定，吸收过电压能量大，运行安全可靠。

（技术参数见表一） 标称放电电流下的残压值（kV）额定电压（kV）S表示配电、Z电站、D电机型、R电容型无间隙标称放电电流（kA）金属氧化物（氧化锌）避雷器Y 1.5 W型号说明：图1 图2附注：原FYS-0.22改为Y1.5W-0.28/1.3 原FYS-0.38改为Y1.5W-0.5/2.6外形和安装尺寸产品的外形尺寸见下表。

对系统用产品，若用瓷套底座，则可提供过渡法兰盘及配件。

过渡法兰盘的安装尺寸见下表。

产品类别产品型号系统标称电压(KV)外形尺寸 安装尺寸 H (mm)h (mm)φ(mm)参照顶端(mm)底端(mm)低压低压Y1.5WS-0.28/1.3Y1.5WS-0.5/2.6YH1.5WS-0.5/2.6YH1.5WS-0.5/2.60.22 100 43 68 图1 M6 M60.38 100 43 68 图1 M6 M60.22 90 40 65 图2 M6 M60.38 90 40 65 图2 M6 M6表二直流1mA 参考电压（KV）(不少于）2ms方波通流容量（KV）8/20残压kV 峰值(不大于）操作冲击残压（KV）4/10大电流耐受4/10kA （二次）1.3 0.6 75 252.6 1.20 75 252.61.2075251.3 0.6 75 25 表一系统额定电压（K V） 避雷器额定电压（KV） 持续运行电压（KV）型号 序号1234四、主要规格及技术参数Y1.5W-0.28/1.3Y1.5W-0.5/2.6YH1.5W-0.28/1.3YH1.5W-0.5/2.60.22 0.28 0.24 0.38 0.5 0.42 0.380.50.420.22 0.28 0.24 五、使用和维护1、在安装时若发现轻微摇动，听到避雷器内部有碰击响声,请在清洁场所打开下部盖板,转动壳体,调整至无碰击声，再按原样封装牢固。

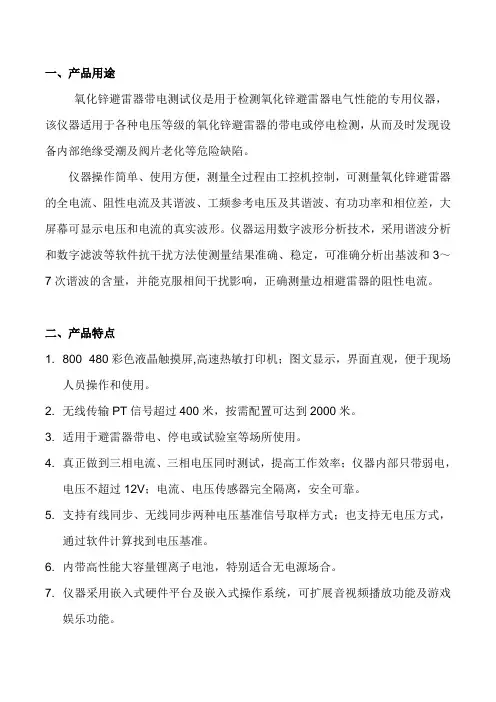

一、产品用途氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由工控机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。

仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。

二、产品特点1. 800×480彩色液晶触摸屏,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用。

2. 无线传输PT信号超过400米，按需配置可达到2000米。

3. 适用于避雷器带电、停电或试验室等场所使用。

4. 真正做到三相电流、三相电压同时测试，提高工作效率；仪器内部只带弱电，电压不超过12V；电流、电压传感器完全隔离，安全可靠。

5. 支持有线同步、无线同步两种电压基准信号取样方式；也支持无电压方式，通过软件计算找到电压基准。

6. 内带高性能大容量锂离子电池，特别适合无电源场合。

7. 仪器采用嵌入式硬件平台及嵌入式操作系统，可扩展音视频播放功能及游戏娱乐功能。

8. 仪器可随时开关机比以工控机为硬件平台的仪器更稳定，不易死机及系统崩溃。

9. 可随时随地按客户要求进行软件功能的扩展10. 配有一个USB接口，支持PC机同步通讯，易于导出数据。

11. 内部配置4GB容量的SD卡可存储海量试验数据，具备数据管理、保存等功能。

12. 配套上位机管理软件，具备历史数据管理、数据分析、报告打印等功能。

13. 高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。

14. 采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

三、技术指标1.电源：支持外接电源适配器（12V/2A）和内部电池供电模式2.测量范围：泄漏电流（峰值）0-10mA（可扩展）；电压（峰值）30-100V（可扩展）。

避雷器说明书中文名：避雷器外文名：Surgearrester材质：氧化锌作用：释放过电压能量1）用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。

本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。

注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。

注2：避雷器有时也称为过电压保护器，过电压限制器（surgedivider）。

2）避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备。

一、避雷器定义避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。

避雷器有时也称为过电压保护器，过电压限制器。

中文名：避雷器外文名：Arrester别称：无应用学科：信息通信特点：高瞬态、过电压、电器、雷电防护二、避雷器适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。

适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

三、避雷器特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。

避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。

在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压四、避雷器分类避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。

避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。

每种类型避雷器的主要工作原理是不同的，但是它们的工作实质是相同的，都是为了保护通信线缆和通信设备不受损害。

4.1、管型避雷器管型避雷器实际是一种具有较高熄弧能力的保护间隙，它由两个串联间隙组成，一个间隙在大气中，称为外间隙，它的任务就是隔离工作电压，避免产气管被流经管子的工频泄露电流所烧坏；另一个装设在气管内，称为内间隙或者灭弧间隙，管型避雷器的灭弧能力与工频续流的大小有关。

避雷器阻性泄漏电流检测仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、仪器面板结构图 (5)三、主要技术指标 (5)四、接线图 (6)五、仪器的操作 (7)六、测量原理和数据分析 (9)七、注意事项 (11)一、概述：氧化锌避雷器测试仪用于氧化锌[MOA] 泄漏电流的测量分析。

主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。

现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。

也可用于实验室做出厂和验收试验。

二、仪器面板结构图： 返回复位确认开关液晶显示器打印机测量接地IX全电流输入UREF参考电压输入AC220V对比度三、主要技术指标：参考电压输入范围（峰值）： 10-400V全泄漏电流测量范围(峰值)： 0-10mA阻性电流测量范围(峰值)： 0-10mA容性电流测量范围(峰值)： 0-10mA角度测量范围： 0°-360°功耗： 4W系统测量准确度： ±(读数⨯5% + 5个字)交流电源： AC 220V ±10%，50Hz ±1% 内附直流电池： DC 12V 2A四、接线图:1. 实验室接线图~220V 测量绕组避雷器电流输入电压输入电流输入避雷器测试仪保护器图2本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地在联接在一起。

氧化锌避雷器检测仪安全操作及保养规程一、安全操作在使用氧化锌避雷器检测仪时，必须遵循一系列安全操作规程，以确保人员和设备的安全。

以下是使用氧化锌避雷器检测仪的安全操作指南：1. 确保设备完好无损在使用前，检查氧化锌避雷器检测仪是否存在任何损坏或缺陷。

如果发现任何问题，请不要使用设备，并联系维修人员进行检修或更换设备。

2. 使用合适的个人防护装备在操作氧化锌避雷器检测仪时，务必佩戴适当的个人防护装备，如护目镜、手套和耳塞等。

这些装备可以防止意外伤害，并保护您的身体免受可能的危险。

3. 切勿触摸带电部分在操作设备时，请避免触摸任何带电部分。

确保设备被正确接地，并始终保持干燥的场所操作，以最大程度地减少电击危险。

4. 避免乱拉电缆在使用设备时，不要过度弯曲、拉伸或损坏电缆。

正确使用电缆，并避免电缆乱绕或纠结，以防止电缆损坏并减少维修风险。

5. 小心操作设备在使用氧化锌避雷器检测仪时，要小心操作设备，避免猛烈摔打、碰撞或抛掷设备。

这样做可以防止设备损坏，延长设备使用寿命。

6. 谨慎储存设备当设备不在使用时，储存设备时要小心谨慎。

确保设备存放在干燥、洁净的地方，远离水源和高温环境。

定期检查设备以确保其运转正常，并根据需要进行维护保养。

二、设备保养规程为了确保氧化锌避雷器检测仪的正常运行和延长其使用寿命，需要遵循以下设备保养规程：1. 定期清洁设备定期清洁设备可以防止灰尘、污垢和其他杂质积累，从而保持设备的操作效率。

使用柔软的、干净的布进行清洁，并确保设备在清洁过程中断电。

2. 定期校准设备校准氧化锌避雷器检测仪可以确保其准确性和可靠性。

根据设备说明书的要求，定期进行校准操作，并记录校准结果以备将来参考。

3. 及时更换电池如果设备使用电池供电，及时更换电池可以确保设备的正常运行。

可以设置定期更换电池的提醒，或根据电池容量指示灯的状态判断是否需要更换电池。

4. 定期维护和保养根据设备说明书的要求，定期进行维护和保养操作，如清洗传感器、更换磨损部件等。

ETA E-8700000金属氧化锌避雷器使用说明书•请在使用本设备之前熟读本使用说明书。

•阅读本使用说明书后，请将妥善保存。

ETA..目录1．前言 (4)2．安全注意事项 (4)3．概要 (9)4．检查和安装 (9)4-1 检查 (9)4-2 存放 (9)4-3 安装 (10)4．3．1 准备 (10)4．3．2 安装时的注意事项 (10)4．3．3 安装 (10)4-4 接线 (10)4-5 安装后的检查 (10)5．维护 (11)5．1 日常维护 (11)5．2 特别维护 (11)5．3 测试 (11)此页留空白1．前言本说明书是为确保安全操作金属氧化锌避雷器编写而成。

在进行维护之前，请务必阅读本说明书，以便正确使用该设备。

应将本说明书存放在该设备附近，以便随时参阅。

2．安全注意事项本说明书中及设备上的标记、说明，对管理、操作、维护及检查均十分重要。

避免设备受到损伤或损坏，同时要正确操作该设备。

在阅读本说明书之前，要完全理解下列标记和简短说明，并建议您查阅相关设备和部件的使用说明书。

应用本设备用于变压器或电抗器，不可将其作为其它用途。

保证和义务限制廊坊电科院东芝避雷器有限公司对包括异常状况或由于与该设备连接的装置的故障造成的间接损失在内的任何损失不承担赔偿义务。

仅限定有资格的人员操作本使用说明书主要是为贵公司的电气总工程师和电气总工程师指定的（*）有资格的人员编写的。

为了操作、维护和检查该设备，必须阅读和理解本使用说明书和其他有关装置和部件的说明书，工作人员必须遵从电气总工程师的指示。

（*）指定人员是指充分理解本使用说明书内容的电气工程师。

警示标牌（1）为确保安全，必须阅读并理解所有警示标牌。

（2）必须将警示标牌张贴在容易看见的地方，切勿将其弄脏、撕下或遮盖。

3．概要本说明书适用于东芝生产的金属氧化锌避雷器。

这些避雷器具有下列特点：1）对过电压的迅速反应2）高能量分散能力3）操作安全4）小型轻量4．检查和安装当避雷器被运至现场后，应以下列方法进行检查、存放或安装。

氧化锌避雷器测试仪使用操作规程1. 引言氧化锌避雷器是一种经常用于电力系统保护的设备，而氧化锌避雷器测试仪则是对氧化锌避雷器进行检测的关键设备。

正确、规范地使用氧化锌避雷器测试仪对于维护电力系统的稳定和安全至关重要。

本文将详细介绍氧化锌避雷器测试仪的使用操作规程，旨在帮助使用者正确使用氧化锌避雷器测试仪，从而确保电力系统的可靠、安全运行。

2. 设备介绍氧化锌避雷器测试仪主要由以下部分组成：•控制面板控制面板用于设定和调整测试参数。

其中包括电源开关、测试模式选择、测试角度选择、电流电压显示、触发按钮等。

•测试头测试头是氧化锌避雷器测试仪的重要部分，用于在测试过程中对氧化锌避雷器进行测试。

测试头的长度可根据测试需要进行调整。

测试头上装有荧光灯管和摄像头，可以观察氧化锌避雷器表面的放电情况，并记录测试数据。

•电源线电源线用于连接氧化锌避雷器测试仪和电源，用于为测试仪提供电力供应。

•数据线数据线用于连接氧化锌避雷器测试仪和计算机，用于传输测试数据和进行分析处理。

3. 使用前准备使用氧化锌避雷器测试仪之前需要进行以下准备工作：•测试仪的电源线和数据线与电源和计算机连接。

确保连接稳定可靠。

•对于首次使用的测试仪，需要在控制面板上进行参数设置。

一般情况下，测试角度选择为0度，测试模式选择为自动。

•对于测试头，每次使用前需要进行清洗和消毒，以确保测试过程中不会影响测试结果。

同时，要进行必要的校准操作，确保测试头的灵敏度和准确度。

•在进行测试前，需要对待测试的氧化锌避雷器进行检查和清洁，以确保测试结果的可靠性。

4. 测试流程按照以下步骤进行氧化锌避雷器测试：1.将测试头靠近氧化锌避雷器表面，调整测试角度。

根据需要调整测试头的长度，使得测试头与氧化锌避雷器表面的距离在5mm 左右。

2.点击控制面板上的启动按钮，开始测试过程。

在测试过程中，测试头会发出较为明显的电流和电压啄频声音，并开始记录测试数据。

3.当测试过程结束后，测试仪会自动停止并显示测试数据。

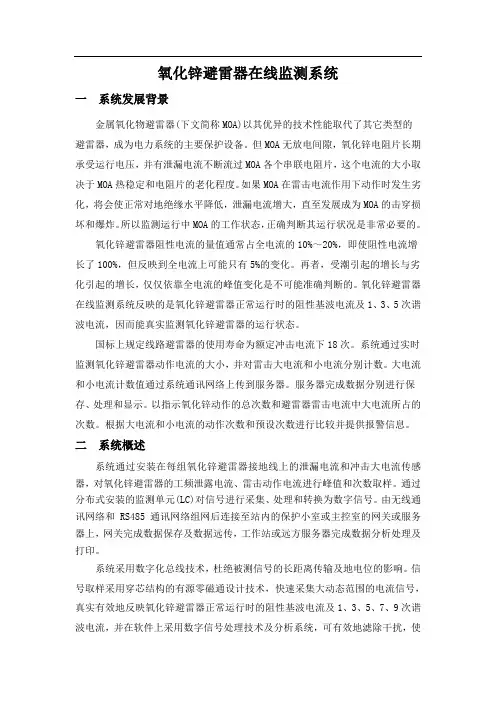

氧化锌避雷器在线监测系统一系统发展背景金属氧化物避雷器(下文简称MOA)以其优异的技术性能取代了其它类型的避雷器，成为电力系统的主要保护设备。

但MOA无放电间隙，氧化锌电阻片长期承受运行电压，并有泄漏电流不断流过MOA各个串联电阻片，这个电流的大小取决于MOA热稳定和电阻片的老化程度。

如果MOA在雷击电流作用下动作时发生劣化，将会使正常对地绝缘水平降低，泄漏电流增大，直至发展成为MOA的击穿损坏和爆炸。

所以监测运行中MOA的工作状态，正确判断其运行状况是非常必要的。

氧化锌避雷器阻性电流的量值通常占全电流的10%～20%，即使阻性电流增长了100%，但反映到全电流上可能只有5%的变化。

再者，受潮引起的增长与劣化引起的增长，仅仅依靠全电流的峰值变化是不可能准确判断的。

氧化锌避雷器在线监测系统反映的是氧化锌避雷器正常运行时的阻性基波电流及1、3、5次谐波电流，因而能真实监测氧化锌避雷器的运行状态。

国标上规定线路避雷器的使用寿命为额定冲击电流下18次。

系统通过实时监测氧化锌避雷器动作电流的大小，并对雷击大电流和小电流分别计数。

大电流和小电流计数值通过系统通讯网络上传到服务器。

服务器完成数据分别进行保存、处理和显示。

以指示氧化锌动作的总次数和避雷器雷击电流中大电流所占的次数。

根据大电流和小电流的动作次数和预设次数进行比较并提供报警信息。

二系统概述系统通过安装在每组氧化锌避雷器接地线上的泄漏电流和冲击大电流传感器，对氧化锌避雷器的工频泄露电流、雷击动作电流进行峰值和次数取样。

通过分布式安装的监测单元(LC)对信号进行采集、处理和转换为数字信号。

由无线通讯网络和RS485通讯网络组网后连接至站内的保护小室或主控室的网关或服务器上，网关完成数据保存及数据远传，工作站或远方服务器完成数据分析处理及打印。

系统采用数字化总线技术，杜绝被测信号的长距离传输及地电位的影响。

信号取样采用穿芯结构的有源零磁通设计技术，快速采集大动态范围的电流信号，真实有效地反映氧化锌避雷器正常运行时的阻性基波电流及1、3、5、7、9次谐波电流，并在软件上采用数字信号处理技术及分析系统，可有效地滤除干扰，使采集信息基本不受环境温度及电磁干扰的影响，解决电容型设备末屏电流信号的精确取样问题。

氧化锌避雷器带电测试仪操作规程1.仪器准备a.确保测试仪器的工作状态良好，电源充足。

b.确保测试仪器的仪表和连接线没有损坏或破裂。

c.检查测试仪器的接地，确保接地良好。

2.测试仪器连接a.将仪器的电源插头插入有效接地的电源插座，并确认连接稳定。

b.将测试仪的接线插头插入仪器的输出接口，并确认连接稳定。

c.将接线插头的另一端插入待测试的氧化锌避雷器的测试端口，并确认连接稳定。

3.避雷器安全检查a.检查待测试的氧化锌避雷器是否有可见的损坏、破裂或漏电现象，如有，不得进行带电测试。

b.检查避雷器的连接线是否完好，没有断裂或接触不良现象。

4.测试仪器设置a.将测试仪器的测量范围设置为与待测试氧化锌避雷器额定电压相适应。

b.如果仪器有自动调节功能，可选择该功能。

5.带电测试操作a.确保自身的防护设备齐全，如手套、护目镜等。

b.打开测试仪器的电源开关，并注意仪器的指示灯是否工作正常。

c.缓慢逐渐增加测试仪器的输出电压，直到达到待测试氧化锌避雷器的额定电压。

d.维持稳定电压1分钟以上，并观察避雷器的指示灯或指示器是否正常工作。

e.缓慢将测试仪器的输出电压降至零，并断开测试仪器与氧化锌避雷器的连接。

f.关闭测试仪器的电源开关。

6.检测结果记录a.将测试仪器的读数记录下来，并标注测试的日期、时间、测试仪器型号和待测试的氧化锌避雷器信息。

b.如发现测试过程中的异常现象，如氧化锌避雷器破裂、爆炸等，应在记录中详细描述并报告有关部门。

7.测试仪器清理a.关闭测试仪器的电源开关，并拔除电源插头。

b.使用干净的软布清洁测试仪器的外表面和连接线插头等部分。

c.如有必要，定期进行测试仪器的校准和维护。

8.安全注意事项a.严禁在无经验或未接受培训的人员指导下进行带电测试操作。

b.在带电测试时，应穿好绝缘手套，戴好护目镜等个人防护装备。

c.在测试仪器连接时，应确保仪器和避雷器的连接稳定，避免出现电击或其他安全事故。

d.在测试过程中，应仔细观察避雷器和仪器的工作情况，如有异常应立即停止测试并排除故障。

氧化锌避雷器测试仪使用操作规程一、前言氧化锌避雷器是一种常用的保护电力设备的装置，而避雷器测试仪是对该装置进行测试的必要设备之一。

本文主要介绍氧化锌避雷器测试仪的使用操作规程，以保障设备的正确测试和使用。

二、测试仪介绍氧化锌避雷器测试仪是对氧化锌避雷器进行测试的专用仪器。

该测试仪能够测量小信号电流、大信号电流和阈值电压等数据，以确定氧化锌避雷器的性能是否正常。

该测试仪使用的是交流供电，具有超载保护等多种功能。

三、测试前准备1.检查氧化锌避雷器测试仪是否正常运行，检测需要使用的电缆和夹具是否齐全。

2.对测试仪进行上电试运行，确保设备能够正常启动和运行。

3.准备好需要测试的氧化锌避雷器，并检查其外观和连接是否正常。

四、测试步骤1.将测试仪与氧化锌避雷器相连，确保连接牢固、稳定。

2.打开测试仪的电源开关，等待设备进入正常工作状态。

3.按照测试仪的操作说明，逐步进行测试步骤，包括小信号电流、大信号电流和阈值电压等数据的测试。

测试把手必须旋紧在电流插头上，以确保安全。

4.测试数据的准确性和合格性需要经过认真检查和记录。

5.测试完成后，关闭测试仪的电源开关，清理测试现场和设备，并保持设备的干燥和良好的通风。

五、使用注意事项1.使用前需要检查测试仪是否正常运行，以免设备故障导致损失。

2.测试时需要保证测试连接稳定牢固，操作时需要小心谨慎，避免漏电或其他安全风险。

3.测试数据需要认真记录并及时整理，以便后续分析和使用。

4.测试仪需要定期进行检查和维护，以保障设备的正常使用。

5.在测试过程中，如遇到异常状况需要及时停止测试，检查设备并作出相应处理。

如果需要与设备厂家联系，应及时联系，并按照他们的指导进行操作。

六、结语本文主要介绍了氧化锌避雷器测试仪的使用操作规程，以保障设备的正确测试和使用。

测试仪的使用需要严格按照操作规程来进行，以确保测试数据的准确性和氧化锌避雷器的正确使用。

同时，需要对测试仪进行定期检查和维护，以保障设备的正常使用。

氧化锌避雷器测试仪使用操作规程（完整正式规范）编制人：___________________审核人：___________________日期：___________________氧化锌避雷器测试仪使用操作规程1 操作程序1.1使用前准备1.1.1试验器在使用前应检查其完好性, 联接电缆不应有断路和短路, 设备无破裂等损坏。

1.1.2在工作电源进入试验器前加装两个明显断开点, 当更换试品和接线时应先将两个电源断开点明显断开。

1.1.3选定试验区域（半径2米范围内、非人员经常出入或活动区域）, 选定或增设牢固拉设安全警示线固定物, 悬挂高压危险标示牌（凡人员易进入方均应悬挂）, 区域试验过程中任何人不准接近高压区, 确保试验时的人身安全。

1.1.4在高压区域内新敷设或就近利用一接地电阻≤10Ω的接地体,将接地线接于该接地体上1.1.5、ZV控制箱、ZV高压发生器放置到干燥、平整的合适位置, 按下图分别联接好电源线、电缆线和接地线。

保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。

严禁各接地线相互串联。

为此, 应使用ZV专用接地线。

（见图1）1.1.6电源开关放在关断位置并检查调压电位器应在零位。

过电压保护整定拨盘开关设置在适当位置上, 一般为1.15-1.20倍测试电压值。

1.2空载升压检查设备是否正常并调校实验设备。

1.2.1接通电源开关, 此时绿灯亮, 表示电源接通。

1.2.2按红色按钮, 则红灯亮, 表示高压接通。

1.3对试品进行泄漏及直流耐压试验在进行1.1-1.2检查试验确认试验器无异常情况后即可开始进行试品的泄漏及直流耐压试验。

将试品、地线等均联接好, 人员撤除高压危险区域,设置安全警示线, 检查无误后可打开电源。

1.3.1 10KV氧化锌避雷器试验1.3.1.1 顺时针方向平缓调节调压电位器, 输出端即从零开始升压, 升压速度以每秒3-5kV试验电压为宜。

氧化锌避雷器测试仪使用操作规程范文1. 测试仪器介绍氧化锌避雷器测试仪是一种用于测量和检测氧化锌避雷器电气性能的专用设备。

其主要功能是测量避雷器的残压和耐压指标，从而判断其是否正常工作。

本测试仪器采用先进的电子技术和数字显示技术，具有高精度、稳定性好、操作简单等特点。

2. 装置准备2.1 准备一台工作正常的氧化锌避雷器测试仪。

2.2 检查测试仪器的电源线和接地线是否正常连接，并确保连接牢固可靠。

2.3 检查测试仪器的各项测量功能是否正常。

3. 安装氧化锌避雷器3.1 安装氧化锌避雷器前，应先检查其外观是否完好无损。

3.2 选择合适的安装位置，并确保氧化锌避雷器的接地线连接良好。

3.3 按照氧化锌避雷器的安装要求进行固定安装。

4. 连接测试仪器4.1 将测试仪器的电源线插入电源插座，并打开电源开关。

4.2 将测试仪器的接地线与氧化锌避雷器的接地线相连，并确保连接良好。

4.3 将测试仪器的测试线分别连接到氧化锌避雷器的残压测试接口和耐压测试接口。

5. 开始测试5.1 打开测试仪器的电源，确保测试仪器处于正常工作状态。

5.2 根据氧化锌避雷器的型号和参数设置相应的测试参数，如测量范围、测试时间等。

5.3 按下测试仪器上的开始测试按钮，开始对氧化锌避雷器进行测试。

5.4 等待测试仪器完成测试，结果将会显示在测试仪器的显示屏上。

6. 结果分析6.1 根据测试仪器显示的结果，判断氧化锌避雷器的残压和耐压是否符合规范要求。

6.2 若测试结果显示正常，则说明氧化锌避雷器处于良好状态，可以投入使用。

6.3 若测试结果显示异常，建议及时更换或修理氧化锌避雷器。

7. 测试记录7.1 在测试完成后，及时记录测试结果和所测试的氧化锌避雷器信息，包括型号、序列号等。

7.2 需要记录的信息应准确、完整，以便后续查询和分析。

8. 设备维护8.1 每次使用完毕后，应将测试仪器彻底清洁干净，并做好防尘防潮工作。

8.2 定期检查和校准测试仪器，确保其准确性和可靠性。

氧化锌避雷器测试仪使用操作规程模版1. 引言氧化锌避雷器测试仪是一种用于测试氧化锌避雷器参数的设备。

本操作规程旨在提供氧化锌避雷器测试仪的正确使用方法，确保测试结果准确可靠。

2. 设备配置氧化锌避雷器测试仪由以下部分组成：- 主机：用于控制和显示测试参数及结果的设备。

- 外接电缆：连接主机与氧化锌避雷器。

- 接地极：与主机和氧化锌避雷器一起组成一个闭合电路，用于传输测试信号。

- 电源：提供主机和外接电缆所需的电力。

3. 安全注意事项在使用氧化锌避雷器测试仪之前，请务必遵守以下安全注意事项：- 在使用之前，确保设备连接牢固，外部线缆和电源插头正常无损。

- 操作时请注意避雷器和相关设备的接地情况，确保良好的接地连接。

- 在测试过程中，避免触摸电源线和测试线，避免发生电击危险。

- 使用正确的测试参数和程序进行测试，不得随意更改相关设置。

- 如果发现设备故障或异常情况，请立即停止使用，并及时向维护人员报告。

4. 操作步骤使用氧化锌避雷器测试仪时，请按照以下步骤进行操作：4.1 准备工作- 将氧化锌避雷器测试仪放置在平稳的工作台或地面上。

- 确保主机和外接电缆的电源线均已插好，并接通电源。

- 检查主机和外接电缆是否连接正常，确保插头插紧。

- 对主机进行初始化设置，包括日期、时间、测试模式等参数的调整。

- 检查测试仪的电池电量，如低电量请及时更换电池。

4.2 连接设备- 按照氧化锌避雷器测试仪连接图示，将外接电缆连接到主机的测试接口上。

- 将另一端的接地极连接到氧化锌避雷器的接地点上。

- 确保接地极连接牢固，并与氧化锌避雷器有效接触。

4.3 设置参数- 根据氧化锌避雷器的型号和参数要求，在主机上选择相应的测试模式。

- 设置测试参数，包括电压、频率、时间等。

- 根据需要，调整主机上的其他测试参数，如波形、采样率等。

4.4 开始测试- 按下主机上的开始/停止按钮，开始进行测试。

- 在测试过程中，观察主机上的显示界面，确保测试参数和结果正常显示。

精品HY5WZ-51/134高压避雷器变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。

其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。

二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。

因此，它可以不用火花间隙来隔离工作电压与阀片。

当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。

此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。

三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。

氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。

氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。

避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。

四、最常见异常分析及处理：1、泄漏电流表为零。

可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。

处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。

（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。

2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。

3、避雷器瓷套管破裂放电。

在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。

此种情况，应及时停用、更换。

4、避雷器内部有放电声。

在工频情况下，避雷器内部是没有电流通过的。
