避雷器在线监测技术说明书4.1

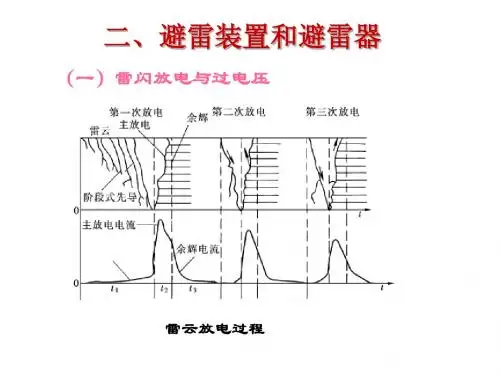

目录一、产品开发背景----------------------------------3二、国内外现状------------------------------------3三、产品概述--------------------------------------5四、适用范围--------------------------------------5五、规范与标准------------------------------------6六、产品主要功能及技术指标------------------------6七、系统总体结构----------------------------------7八、安装与调试------------------------------------9九、售后服务--------------------------------------9一、产品开发背景避雷器是电力行业电力生产中的重要一次设备，它在变电站（升降压站）及线路中的主要作用是保护其它设备免遭雷电过电压和系统浪涌过电压的伤害。

从上世纪八十年代开始，金属氧化物（ZnO）避雷器（MOA）逐步取代了SiC 避雷器，由于金属氧化物避雷器良好的伏安特性，使得电力生产中的主要设备的保护水平有了质的飞跃。

随着MOA的普及，它本身的运行状态越来越得到行业的重视。

上世纪九十年代福州亿森电力设备有限公司吸收国外先进经验，首先实现了MOA的在线监测，上世纪末本世纪初电力行业状态检修理论的提出极大地促进了状态监测技术的发展，为找到更及时、更精确、更有效的监测手段指明了方向。

状态检修理论的基础是状态监测，而状态监测的手段是靠先进的技术来实现的。

由于无线通讯、网络、计算机技术的普及和发展，为我们实现状态监测提供了可靠的保证。

MOA避雷器由于受生产工艺、生产材料、运行环境等多重因素的影响，经常会出现其受潮和ZnO阀片老化等现象，最终导致其泄漏电流超标，而泄漏全电流中阻性电流的增大是导致MOA热崩溃（爆炸）的根本原因。

《避雷器状态监测装置（避雷器全电流在线监测单元）
技术规范书》
编制说明
1工作过程及团队
1.1 技术规范书编制工作过程
2023年3月~4月，完成避雷器状态监测装置技术规范书（通用部分）涉及到避雷器全电流在线监测单元部分的编制工作；2023年5月~6月，完成专用部分中工程概述、设备设备详细技术编制工作；2023年7月~9月，完成专用部分中投标方技术偏差、设计图纸提交要求编制工作。

1.2 参编单位及工作组成员
本标准主编单位：xxxx
本标准主要起草人：xxxx
2主要编制内容
新编技术规范书，系统功能：在线监测无间隙避雷器的全电流、动作次数，动作时刻，定时自动监测，数据上传到后台，适用于仅需监测全电流和动作次数的需求。

3 代替或废止现行企业标准的建议
新增。

4 其他说明
无。

1/ 1。

JCQ系列避雷器监测器使用说明书1、特征JCQ系列避雷器监测器，是串联在避雷器下面用来监测泄漏电流和记录避雷器路动作次数的一种装置，2/800避雷器漏电流指示型计数器有220KV及以下电力系统各避雷器；5/1800型避雷器漏电流指示型计数器用于500KV及以下电力系统各种避雷器使用的环境条件与相连接避雷相同。

3型为定制型。

避雷器监测器的特点的数字显示计数，电流指针指示，耐震动。

2、结构和性能监测器主要由信号输入电路、电流测量电路，放电计数电路和保护电路组成。

正常情况下，避雷器泄漏电流直接由电流表指示出来，测量范围为0-2mA或0-5mA，电流表用彩色刻度分别标度出避雷器泄漏电流运行区域。

大大方便用户判断避雷器的运行状况，其中：绿色：表示所测泄漏电流在避雷器正常工作电流范围内，避雷器工作正常。

黄色：表示所测量泄漏电流不在避雷器正常工作电流范围内，线路及避雷器需进行检查或更换。

注意：量程超出绿色范围，计数器接地保护装置将开始工作，对应的读数将小于实际值。

当泄漏电流超出测量范围时，超量程指示灯亮。

避雷器动作时由计数器累加记录放电次数，计数器采用三位电磁式计数器，满度后自动回零，循环计数工作，不清零。

计数单位性能符合JB2440-91《避雷器用放电计数器》中华人民共和国机械行业标准，电流显示单元性能符合国家GB7676-94《指针式电工仪表》标准。

3、安装1、安装示意图图一 JCQ系列避雷器监测器安装示意图JCQ-避雷器监测器 MOA-氧化锌避雷器 D-避雷器底座 L-导线2、安装方法首先用直径大于2.5mm的导线L，将避雷器底座D的两端（上法兰与下法兰）牢固地短接，先接底座下法兰，后接底座上法兰，使避雷器MOA的下端可靠接地，如图一所示。

将监测器JCQ-2/800牢固地安装在避雷器底座上法兰与下法兰之间，如图所示。

首先将监测器JCQ-2/800的外壳做为接地端接在底座下端，然后将监测器JCQ-2/800的高压出线端在避雷器MOA的下端。

氧化锌避雷器监测说明书一、概述系统通过安装每组氧化锌避雷器接地线上的泄漏电流和冲击大电流传感器，对氧化锌避雷器的工频泄漏电流、雷击动作电流峰值进行采样。

通过分布式安装的监测单元对信号进行采集、处理、转换为数字信号。

由无线通信网络或CAM总线组网后连接至站内的保护小室（主控室）的网关或服务器上。

网关完成数据保存及数据远传，工作站或远方服务器完成数据分析、处理及打印。

氧化锌在线监测系统由氧化锌在线监测装置、系统网关服务器及系统后台服务器组成。

系统采用数字化总线技术，杜绝被测信号的长远距离传输及地电位的影响。

信号取样采用穿芯结构的零磁通设计技术，快速采集大动态范围的电流信号，电流采样信号由硬件自动控制，能真实有效地反映氧化锌避雷器正常运行时的阻性基波电流及1、3、5、7、9次谐波电流，并在软件上采用数字信号处理技术及分析系统，可有效地滤除干扰，使采集信号不受环境温度及电磁干扰的影响。

系统与被监测氧化锌避雷器的一次回路无直接电气连接，不影响安全运行，结构简单，便于施工和维护。

金属氧化锌避雷器是容性设备中非常重要的一种设备，它保证电力系统及用电设备免受雷电和操作过电压危害，对电力系统的安全运行起着重要的作用。

在电网运行电压的作用下，其本体要流通电流，电流中的有功分量将使氧化锌阀片发热，继而引起伏安特性的变化，长期作用的结果将导致氧化锌阀片老化，一旦系统中有过电压产生，将会使氧化锌产生热崩溃，甚至使氧化锌爆炸，从而使氧化锌失去保护作用。

二、主要特点◆实时监控氧化锌避雷器泄漏全电流。

◆实时监控氧化锌避雷器泄漏阻性电流。

◆实时记录发生雷击的次数和峰值的大小，以便于查找原因时能作为依据。

◆氧化锌避雷器在线监测单元实时监测氧化锌避雷器的雷击电流峰值及雷击次数的数据，并不断向后台监测和诊断系统发送实时数据，通过后台的数据处理和诊断计算，做到避雷器运行工况的实时监测，实现远程监测的目的。

◆既可作为设备绝缘在线监测系统的一部分，也可单独安装使用，独立组成避雷器的在线监测系统。

避雷器阻性泄漏电流检测仪说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、仪器面板结构图 (5)三、主要技术指标 (5)四、接线图 (6)五、仪器的操作 (7)六、测量原理和数据分析 (9)七、注意事项 (11)一、概述：氧化锌避雷器测试仪用于氧化锌[MOA] 泄漏电流的测量分析。

主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。

现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。

也可用于实验室做出厂和验收试验。

二、仪器面板结构图： 返回复位确认开关液晶显示器打印机测量接地IX全电流输入UREF参考电压输入AC220V对比度三、主要技术指标：参考电压输入范围（峰值）： 10-400V全泄漏电流测量范围(峰值)： 0-10mA阻性电流测量范围(峰值)： 0-10mA容性电流测量范围(峰值)： 0-10mA角度测量范围： 0°-360°功耗： 4W系统测量准确度： ±(读数⨯5% + 5个字)交流电源： AC 220V ±10%，50Hz ±1% 内附直流电池： DC 12V 2A四、接线图:1. 实验室接线图~220V 测量绕组避雷器电流输入电压输入电流输入避雷器测试仪保护器图2本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地在联接在一起。

智能设备卷（三）智能变电站状态监测册目次1标准技术参数 (55)2项目需求部分 (55)2.1货物需求及供货范围一览表 (55)2.2必备的备品备件、专用工具和仪器仪表供货表 (56)2.3图纸资料提交单位及其接收单位 (56)2.4工程概况 (56)2.5项目单位技术差异表 (57)2.6使用条件 (57)3投标人响应部分 (57)3.1投标人技术偏差表 (58)3.2销售及运行业绩表 (58)3.3推荐的备品备件、专用工具和仪器仪表供货 (58)3.4最终用户的使用情况证明 (58)3.5投标人提供的试验检测报告表 (58)3.6投标人提供的鉴定证书表 (59)1标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表7 投标人技术偏差表。

表1系统标准技术参数表注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

2项目需求部分2.1货物需求及供货范围一览表表2货物需求及供货范围一览表智能设备卷（三） 智能变电站状态监测册表2（续）注 本技术规范提供的组屏方式仅供参考，实际使用时，可根据具体工程调整组屏方案。

2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位及其接收单位经确认的图纸资料应由卖方提交表4所列单位。

表4 卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 项目名称： 2.4.2 项目单位： 2.4.3 工程规模： 2.4.4 工程地址：2.4.5交通、运输：2.5项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。

根据工程实际情况，使用条件及相关技术参数有差异时，应逐项在“表5 项目单位技术差异表”中列出。

ETA E-8700000金属氧化锌避雷器使用说明书•请在使用本设备之前熟读本使用说明书。

•阅读本使用说明书后，请将妥善保存。

ETA..目录1．前言 (4)2．安全注意事项 (4)3．概要 (9)4．检查和安装 (9)4-1 检查 (9)4-2 存放 (9)4-3 安装 (10)4．3．1 准备 (10)4．3．2 安装时的注意事项 (10)4．3．3 安装 (10)4-4 接线 (10)4-5 安装后的检查 (10)5．维护 (11)5．1 日常维护 (11)5．2 特别维护 (11)5．3 测试 (11)此页留空白1．前言本说明书是为确保安全操作金属氧化锌避雷器编写而成。

在进行维护之前，请务必阅读本说明书，以便正确使用该设备。

应将本说明书存放在该设备附近，以便随时参阅。

2．安全注意事项本说明书中及设备上的标记、说明，对管理、操作、维护及检查均十分重要。

避免设备受到损伤或损坏，同时要正确操作该设备。

在阅读本说明书之前，要完全理解下列标记和简短说明，并建议您查阅相关设备和部件的使用说明书。

应用本设备用于变压器或电抗器，不可将其作为其它用途。

保证和义务限制廊坊电科院东芝避雷器有限公司对包括异常状况或由于与该设备连接的装置的故障造成的间接损失在内的任何损失不承担赔偿义务。

仅限定有资格的人员操作本使用说明书主要是为贵公司的电气总工程师和电气总工程师指定的（*）有资格的人员编写的。

为了操作、维护和检查该设备，必须阅读和理解本使用说明书和其他有关装置和部件的说明书，工作人员必须遵从电气总工程师的指示。

（*）指定人员是指充分理解本使用说明书内容的电气工程师。

警示标牌（1）为确保安全，必须阅读并理解所有警示标牌。

（2）必须将警示标牌张贴在容易看见的地方，切勿将其弄脏、撕下或遮盖。

3．概要本说明书适用于东芝生产的金属氧化锌避雷器。

这些避雷器具有下列特点：1）对过电压的迅速反应2）高能量分散能力3）操作安全4）小型轻量4．检查和安装当避雷器被运至现场后，应以下列方法进行检查、存放或安装。

电网氧化锌避雷器在线监测和带电测试技术规定一、总则1．电网35～110kV变电站过电压保护采用氧化锌避雷器。

为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。

2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。

公司所属各部门、基建安装单位均应按此规定执行。

二、在线监测（一）在线监测装置的技术要求1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。

2．在线监测装置准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：1.在线监测装置应安装在易于观察处，在保证安全要求的前提下，高度宜低些。

2．在线监测装置上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。

为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。

3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。

4.在避雷器爬距留有裕度的条件下，在线监测装置宜采用屏蔽安装。

（三）运行监测1.安装在线监测装置后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。

在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。

2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。

若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并每天增加一次抄表。

目录一、产品概述 (2)二、技术指标 (3)三、工作原理 (5)四、使用说明 (6)4.1发射器结构 (6)4.2接收主机结构 (6)4.3发射器与接收主机的通讯配对 (8)4.4电流夹的接线方法 (8)4.5高压同步采样方法 (9)4.6PT二次侧同步采集方法 (10)4.7选择接线方式 (11)4.8输入被测避雷器信息 (12)4.9数据分析 (12)4.10数据保存 (13)4.11数据浏览 (13)五、运输及保存 (16)六、质量保证 (16)七、标准配置 (16)八、产品服务 (17)注意：如果用到高压采集杆的进行测量数据，一定需要注意人身安全，尽量不要接触高压测，用高压采集器感应测量，35kV以上的尽量二次测接线测试。

网址：一、产品概述避雷器是电力系统中重要的电力设备之一。

它的作用是当系统中出现危机设备（如发电机、变压器、互感器等）的各种类型的过压时，限制过电压使之低于一定幅值，以保证电力设备的安全运行。

避雷器的试验分为直流泄漏电流试验和交流泄漏电流试验。

避雷器直流泄露电流的测试主要是针对10kV及以下避雷器的试验，通过测量U1mA和0.75U1mA下的电流来判断避雷器的优劣程度。

避雷器交流泄漏试验主要是测量避雷器在工频电压下的全电流、容性电流、阻性电流等参数，通过这些参数来衡量氧化锌避雷器的运行状况目前国内外市场上有多种类型氧化锌避雷器测试产品，总的来讲可以分为有线型和无线型这两类。

有线型（图一所示），通过直接连线实现数据的测量，而HDYZ-S避雷器泄露电流测试仪不仅可以通过在PT上实现同步信号取样（图二所示），而且还能通过高压直接采样，在避雷器顶端实现高压同步信号的采样，从而简化了现场接线，以下是各种测试原理示意图：图一、无线测量原理图二、有线测量原理网址：HDYZ-S 避雷器泄露电流测试仪的原理如图四所示，通过直接采集避雷器顶端的电压来获取电流与电压之间的相位角，从而分析出全电流中的阻性电流、容性电流等参数，为运行中的避雷器状态检测提供有力的依据。
