低压配电系统设计课件

格式：ppt
大小：339.00 KB
文档页数：20

下载文档原格式

低压配电系统设计 ppt课件

• 居民住宅采用一户一表集中装表形式。居民单相集中计量箱户型为6、9、12户三种（均为3的倍数，用来保证三相负荷平衡），居民三相集中计量箱不允许超过6户。
ppt课件
13
MJJG的负荷计算
• 例：集中电表箱AW08-1的相关计算
AW08-1为8-13层的集中表箱，其中容量为8kw的FHX6个，容量为6kw的FHX6个，故Pe=8*6+6*6=84kw
p js

p js
3Ue cos 0.66cos
• 式中 pe 为额定功率，k x 为需用系数，查表（见群文件中的数据选择文件），cosɸ 为功率因数（住
宅统一为0.9）
ppt课件
10
分户箱的负荷计算
• 例：8kw的分户箱，需用系数为1，功率因数为 0.9，则计1 0.22 0.9
据规范要求应为双电源供电，在线路末端采用双电源互投装置进行配电。三级负荷为住宅内其他负荷。
ppt课件
3
配电方案
• 查找阅读相关规范明确低压配电的形式 • 一般现有的毕业设计内容均为住宅电气设
计，故低压配电的形式基本为树干式与放射式相结合的方式，至于具体的含义，请参见相关的材料，（供配电课程中应有讲授）
• 低压三相负荷电流大于50A时要采用电流互感器方式计量。
• 走廊灯等公用设备应设计量点，单独计量。
ppt课件
9
需用系数法的基本公式
• 计算负荷： p js kx pe
• 单相负荷的计算电流：
I js

p js
Ue cos

p js
0.22 c os
• 三相负荷的计算电流：
I js
• 商业网点容量：每平方米不低于100w。 • 独立车库容量：按2kw设计。

建筑供配电系统低压部分

短路故障
电击事故
不规范的安装可能导致电电位联结的可靠性。
短路可能导致电流过大，烧毁设备和引发火灾。解决方案是安装断路器或熔断器进行短路保护。
04
低压系统的维护与检修
日常维护
每日检查
检查低压系统的设备、线路和开关是否正常工作，确保无异常声音或气味。
节能减排技术
高效电动机
采用高效电动机替代传统电动机，可降低能耗和减少排放。
变频调速
通过变频器对电动机进行调速控制，根据负载需求调整转速，实现节能目的。
无功补偿
在低压系统中安装无功补偿装置，提高功率因数，减少无功损耗，降低能耗。
绿色建筑供配电系统
01
节能设计
在供配电系统设计时充分考虑节能需求，优化系统布局和设备选型，降低能耗。
特点
低压供配电系统具有电压等级低、电流大、设备种类多、保护控制要求高等特点。
低压部分的重要性
保障建筑物内正常用电需求
低压供配电系统是建筑物电力供应的枢纽，为建筑物内各种用电设备提供稳定、可靠的电能。
提高能源利用效率
合理的低压供配电系统设计能够减少能源损失，提高能源利用效率，降低建筑物的能耗。
建筑供配电系统低压部分
contents
目录
• 建筑供配电系统低压部分概述 • 低压系统的组成与功能 • 低压系统的设计与安装 • 低压系统的维护与检修 • 低压系统的安全与节能
01
建筑供配电系统低压部分概述
定义与特点
定义
建筑供配电系统低压部分是指将电能从高压输电网络降压至低压等级，然后分配给建筑物内各种用电设备的系统。
期更换易损件等，降低故障发生的概率。
05

低压配电系统演示PPT课件

d、安全监视。各种仪表监视、电气监视和计算机监视不能因停电而丢失数据。采用UPS不间断电源。
19
4。低压配电系统的电源
4、保安电源的设计由于电网是一个整体，一旦电网发上大事故，则从电
网取的电源可能全部消失。因此，原则上保安电源应独立与电网之外。
a.、长期保安电源的设计容量大的负荷，选用能自启动的柴油发电机为宜。容量小的负荷，选用不停电电源（UPS）较方便。属于本电源供电的支流操作电源和信号电源，选用蓄电池。
交铁压流企。系业统内高不压采与用低660压V的标划准分额，定按电绝压缘，电因压此等低级压应配以电1系00统0V的为电分压界定线为。3由80V于线钢电
24
控制电压：常用AC220V，一般采用380V±5%/220V的控制变压器供电。
5。低压配电系统的电压
（2）电压偏移值
电气设备对电压偏移值的要求，见表3、表4（国家标准220/380V电压允许偏差为额定电压的+7%~ -10%）。
22
5。低压配电系统的电压
（1）标准额定电压，见下面表1、表2。表1 按GB156—80规定的标准额定电压摘录
① 仅用于仪表用互感器、继电器等控制系统；
② 仅用于矿井下、热工仪表和机床控制；
③ 仅适用于单台设备的特殊供电要求；
④ 仅用于煤矿井下及特殊场合。
23
5。低压配电系统的电压
表2 按GB156—80规定的开关装置控制电压和辅助电路的标准额定电压
设备，因此应符合各种低压用电设备的技术条件，它又要从高压系统取得电能，所以必须与高压系统的技术要求相协调。
2
1。概述与特点
• 低压配电系统的范围是指从低压降压变压器到用电设备

低压配电柜基础知识PPT课件

■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运
■柜体的防护等级为IP30,用户也可根据环境的要求在 IP20―IP40之间选择.
➢设计举例
设计院系统蓝图
变配电室设备平面布置图
➢设计举例柜体平面布置开孔图
系统图
二、 GCK低压抽出式开关柜
➢用途 GCK低压抽出式开关柜
功能单元分类
➢固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开
➢可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置
➢抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置
安装地点及安装方式
安装地点分类： ➢室内安装 ➢室外安装
功能单元
母线电缆出线
开关柜的主要技术参数
额定电流(通常同进线开关大小相同) 额定电压/额定绝缘电压(400/1000V) 进出线方式额定短时耐受电流( Icw/1s) 柜体内部功能区域的划分(隔离方式) 外壳防护等级安装地点及方式外形尺寸(同用户现场面积有关) 颜色及表面处理接地系统
进线 (插接式母线槽或电缆）方式
■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的
■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方, 面目一新
安装方式分类： ➢靠墙安装 ➢离墙安装
固定方式分类： ➢螺栓固定 ➢电焊固定
颜色及表面处理

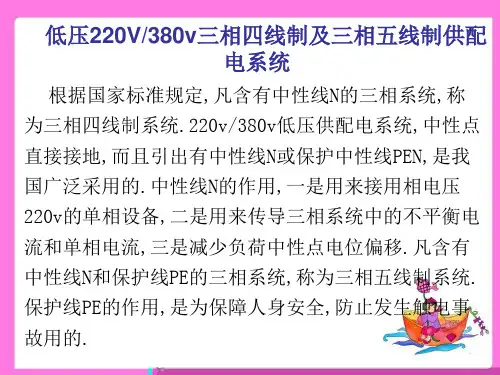

低压三相四线制及三相五线制供配电系统PPT课件

变压器 M 10/0.4kv
200m
负荷60kw
1
40m 40m
30m N
负荷110KW
3
2
负荷25KW
解：总有功负荷为: P总=负荷①+负荷②+负荷③×K =60+25+110×0.6=117KW 故由S=PL/C△U=117×200/50×5=93.6 mm² 或由S=4M=4117×0.2=93.6 mm² 故可选YJLV-95,而实际中应选大于95一级规格的线应为120 mm²,而N线、PE应为S/2即60mm²,故选70 mm² 如果三相负载基本对称,则N取70 mm²,若不对称应取 120 mm².所以按上述分析MN段干线采用组合电缆即五芯电缆：YJLV-0.6/1KV-3×120+2×70 或YJLV-0.6/1KV-4×120+70
MEB-总等电位连接；LEB-局部等电位连接
3．等电位连接导线的选择
1总等电位连接主母线的截面积,应不小于其中最大PE线截面积的一半,但不小于6平方毫米.采用铜导线,其截面积可不超过25 平方毫米.
2连接两个外露可导电部分的局部等电位线,其截面积不应小于接至该两个外露可导电部分的较小PE线的截面积.
三相四线制和三相五线制配电系统
工作接地与保护接地
1．工作接地
为保证电力系统和电气设备在正常和事故情况下可靠地运行,人为地将电力系统的中性点及电气设备的某一部分直接或经消弧线圈与大地作金属连接, 称为工作接地.
2．保护接地
将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地.
故此N线、PE线、PEN线应遵守以下规定来选截面： 1、变压器低压母线,低压开关柜中性母线N及保护

低压配电基础知识ppt课件

上不允许采用TN-C系统
L1
L2
N
L3
PEN
PE UVW N
三相设备
PE LN
单相设备单相插座
16
ppt精选版
低压配电基础知识简介低压配电系统接地方式
◎TN系统之TN-C系统 ●设备外壳带电时，接零保护系统能将漏电电流上升为短路电流，实际就是单相对地短路故障，熔丝会熔断或自动开关跳闸，使故障设备断电，比较安全。 ●TN-C方式供电系统只适用于三相负载基本平衡的情况，若三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所连接的电器设备金属外壳有一定的电压差。 ●如果工作零线断线，则保护接零的通电设备外壳带电。 ●如果电源的相线接地，则设备的外壳电位升高，使中线上的危险电位蔓延。 ●干线上使用漏电断路器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上闸，而且工作零线在任何情况下不能断线。所以实用中工作零线只能在漏电断路器的上侧重复接地。
17
ppt精选版
低压配电基础知识简介低压配电系统接地方式
◎TN系统之TN-S系统
TN-S系统的中性线N与TT系统相同。与TT系统不同的是，用电
设备外露可导电部分通过PE线连接到电源中性点，与系统中性点
共用接地体，而不是连接到自己专用的接地体，中性线(N线)和
保护线(PE线)是分开的。TN-S系统的最大特征是N线与PE线在系
统中性点分开后，不能再有任何电气连接，这一条件一旦破坏，
TN-S系统便不再成立
L1
L2
N
L3
N
PE
PE UVW N
三相设备
PE LN
单相设备单相插座
18
ppt精选版

低压配电系统设计

系统运维
确保低压配电系统的正常运行和维护，包括定期检查和维修、故障处理以及数据监测与分析。
安全管理
制定和执行低压配电系统的安全管理计划，包括风险评估、培训和紧急应急措施，以保障人员和设备的安全。
设计原则
根据需求分析的结果，制定低压配电系统设计的基本原则，包括容量计算、设备选型和系统可靠性等。
方案设计
以可行性和效益为导向，设计出满足需求的低压配电系统方案，包括主要的配电设备和电力线路布置。Fra bibliotek实施建设
在方案设计的基础上，进行低压配电系统的施工和安装，确保系统按照设计要求进行部署并进行必要的测试。
低压配电系统设计
通过本次演讲，我们将深入探讨低压配电系统的设计原则、方案设计以及系统运维和安全管理。让我们一起走进这个令人着迷的领域。
低压配电系统概述
了解低压配电系统的工作原理和组成部分，以及其在不同场景中的重要性和应用。
需求分析
详细分析用户的需求和要求，了解他们的用电特性、负载要求和安全标准，为系统设计提供基础。

低压配电系统概述ppt课件

回路首端的短路容量 MVA
各回路计算电流
各级短路电流
设备分组
计算负荷 (kW)
根据敷设条件确定修正系数
校验最大电压降
回路导体的截面积
选择断路器或熔断器
校验热稳定的要求
IT 或 TN 系统
校验回路的电缆最大长度
确认电缆线路的截面积和选择它的电气保护
TT 系统
确定导体的截面积
配电保护选型及校验逻辑框图
保护电器的短路分断能力
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
第一章低压配电系统概述
低压配电系统设计要点
负荷分级及供电要求供电电压的选择带电导体系统型式的选择低压系统配电方式接地系统型式的选择供电的连续性
一级负荷：中断供电将造成人身伤亡，或造成重大影响或重大损失，或破坏有重大影响的用电单位的正常工作应由两个电源供电，当一个电源发生故障时另一个电源不应同时受到损坏其中特别重要的负荷还必须增设应急电源二级负荷：中断供电将造成较大影响或损失，或影响重要用电单位的正常工作或造成公共场所秩序混乱应由两回线路供电，供电变压器应有两台三级负荷：不属于一级和二级的用电负荷对供电无特殊要求
低压电压的选择
单相两线制两相三线制
带电导体系统型式的选择L源自NLNL1
N
L2
注：带电导体是指正常通过工作电流的相线和中性线（包括PEN线但不包括PE线）
三相三线制三相四线制
带电导体系统型式的选择（续）
L1
L2
L3
N (PEN)
L1
L2
L3
L1
L2
L3
L1
L2
L3
L1
L2

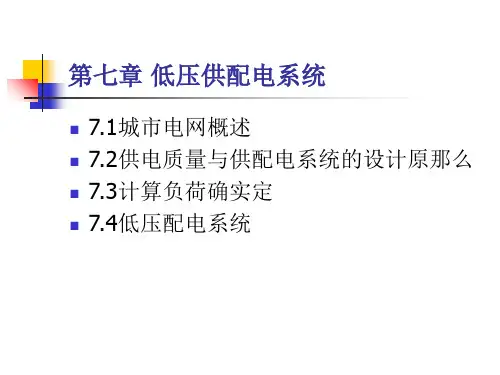

建筑电气第7章低压供配电系统

工业建筑常用重要设备的负荷级别表7.2
7.2.2供配电系统的设计原那么
7.2.2供配电系统的设计原那么
注：事故停电将在经济上造成重大损失的多台大型电热装置，应属一级负荷
民用建筑常用重要设备及部位的负荷级别〔表7.3〕
7.2.2供配电系统的设计原那么
7.2.2供配电系统的设计原那么
注：1、仅当建筑物为高层建筑时，其载客电梯电力、楼梯照明为二级负荷。 2、此处系指高等学校、科研院所中一旦中断供电将造成人身伤亡或重大政治影响、重大经济损失的实验室、例如生物制品实验室等。 3、在面积较大的银行营业厅中，供暂时继续工作用的事故照明为一级负荷。
7.1.1电力系统的组成
电网按其功能可分为输电网和配电网两大类。输电网通常由35kv及以上的输电线路和与其相连接的变电所组成。它的作用是将电能输送到各个地区或输送给大型用户；配电网通常由10kv以下的配电线路和与其相连接的配电变电所组成，它的作用是将电能分配至各类不同的用户。
从发电厂发出的电能，除了供给附近用户直接用电之外，一般都经过升压变电所将发电机发出的电升为高压电，采用高压电进展电力传输。输电线路的电压愈高，那么输送距离愈远，输送的功率愈大。
因为输送功率为一定时，提高输电电压就可以相应地减少输电线路中的电流，因此可以减少输电线上的电能损失扣电压损失，可减小导线的截面而节约有色金属。
7.1.1电力系统的组成
城市电网电压应符合国家电压标准：即：500、330、 220、110、66、35、10kv和220/380v。
城市电网构造主要包括：点〔发电厂、变电所、开关战、配电站〕、线〔电力路线〕布置和接线方式，它在很大程度上取决于地区的负荷水平和负荷密度。城网构造是一个整体，城网中发、输、变、配、用电之间应有方案按比例协调开展，为了适应应用点负荷持续增长、减少建立投资和节能等需要，城网必须简化电压等级，减少变压层次，即：220kv及以上的高压送电网、100〔66、35〕kv的高压配电网、10kv的中压送电网、380/220v低压配电网。在用户负荷量不大的小城市，也有分为3格电压层次、3～4级电压等级的，即：100〔66、35〕kv及以上高压送配电网、10kv的中压配电网和380/220v的低压配电网。

高低压配电设备ppt课件.ppt

额定容量： • 额定容量是一个表现功率的惯用值，它是
表征传输电能的大小，以 KVA 或 MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。由于电力变压器的效率极高，规定一次、二次侧容量相同。变压器容量计算公式：
P=1.732×U×I×COSФ
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
电流互感器在正常运行时，二次绕组的感应电动
势不超过几十伏。如果二次侧开路，一次电流完
全变为励磁电流，引起铁芯内磁通剧增，铁芯处
于高度饱和状态，加之二次绕组的匝数很多，会
在二次绕组两端产生很高（甚至可达数千伏）的
电压，不但可能烧毁二次绕组的绝缘，而且将严
重危及人身安全。因此，电流互感器二次侧开路
是绝对不允许的。
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
●电压互感器柜（PT柜）
（电压互感器、熔断器、避雷器）＊提供操作和控制电源。＊电压测量，提供测量表计的电压回路。＊继电保护的需要，如母线绝缘、过压、欠
压、等。
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
• 按工作频率范围分为低频变压器、中频变压器、高频变压器
• 按绝缘冷却方式分为油浸式变压器；干式变压器；充气变压器等。油浸式变压器又分为油浸自冷式、油浸风冷式和强迫油循环风冷（或水冷）式三种类型。
变压器
变压器的分类： • 按其用途不同，有电源变压器、电力变压器，调

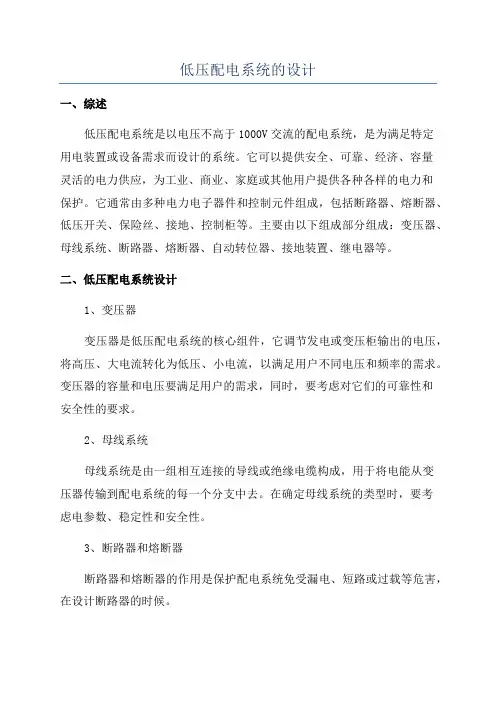

低压配电系统的设计

低压配电系统的设计
一、综述
低压配电系统是以电压不高于1000V交流的配电系统，是为满足特定
用电装置或设备需求而设计的系统。

它可以提供安全、可靠、经济、容量
灵活的电力供应，为工业、商业、家庭或其他用户提供各种各样的电力和
保护。

它通常由多种电力电子器件和控制元件组成，包括断路器、熔断器、低压开关、保险丝、接地、控制柜等。

主要由以下组成部分组成：变压器、母线系统、断路器、熔断器、自动转位器、接地装置、继电器等。

二、低压配电系统设计
1、变压器
变压器是低压配电系统的核心组件，它调节发电或变压柜输出的电压，将高压、大电流转化为低压、小电流，以满足用户不同电压和频率的需求。

变压器的容量和电压要满足用户的需求，同时，要考虑对它们的可靠性和
安全性的要求。

2、母线系统
母线系统是由一组相互连接的导线或绝缘电缆构成，用于将电能从变
压器传输到配电系统的每一个分支中去。

在确定母线系统的类型时，要考
虑电参数、稳定性和安全性。

3、断路器和熔断器
断路器和熔断器的作用是保护配电系统免受漏电、短路或过载等危害，在设计断路器的时候。

第五章-低压配电及照明系统ppt课件

第五章低压配电及照明系统
15
（2）二级负荷
二级负荷指非事故风机及风阀、废水泵、自动扶梯、工作人员电梯、维修电源、设备区和管理区照明、轮椅牵引机等。二级负荷较为重要，二级负荷设备停电可能会导致一定程度受伤事故。
（3）三级负荷
三级负荷指冷水机组、冷却水泵、冷却风机、广告照明、清扫电源等。三级负荷的重要性在这三种负荷中最低，三级负荷设备断电会导致车站服务水平及乘客舒适度下降，但一般不会导致伤亡事件。
分开配电的原则进行设计。通信系统、消防系统、信号系统、防灾报警系统、
环境与设备监控系统、电力监控系统、自动售检票系统等用电设备的配电应自
成系统，由0.4 kV低压开关柜室的一级、二级负荷母线直接供电。排烟风机、
送排风机、空调机、隧道风机等用电设备由通风空调电控室供电，冷水机组等
大负荷可由变电所直接供电。消防设备与非消防设备自变电所低压线开始分开
2．防淹门控制柜
防淹门控制柜安装于过江隧道两端防淹门控制室及车站控制室内，用于对
防淹门进行控制，如图所示。
第五章低压配电及照明系统
26
防淹门控制柜
第五章低压配电及照明系统
27
3．雨水泵控制柜雨水泵控制柜安装于地下隧道入口处雨水泵控制室内，用于对地下隧道入口处的雨水泵进行控制。 4．废水泵、污水泵、集水泵控制箱这些控制箱分别安装于车站废水泵、污水泵、集水泵用电设备附近，用于废水泵、污水泵、集水泵运行控制。 5．区间隧道维修电源箱区间隧道维修电源箱安装于正线区间隧道内，约80 m设一台，提供隧道内设备维修作业时所需要的电源。
8．低压柜维保作业（不含母联柜）应采取停电、验电、设置接地线及悬挂安全警示标识等安全措施，母联柜维保作业须采取停电、验电、悬挂安全警示标识、使用绝缘工具并站在绝缘垫上进行操作等安全措施。

低压配电柜培训PPT课件

L1
N
L2
L3
N
PE
三相
单相
PE 单相
设备 U V W N PE 设备 L N
插座 N
PE
L
RN
R E1
R E2
.
7
1.2 .2 IT系统要点：电源不接地，设备外壳直接接地。
L1
N
L2
L3
三相
单相
设备 U V W PE 设备 L L PE
R E1
.
R E2
8
1.2 .3 TN系统
1）TN-S系统。要点：设备与电源共地；N 线与PE线自中性点后再无电气连接。
隔室分类：
电缆出线室
母线室：包括水平母线室与垂直母线室
功能单元室(开关隔室) 电缆出线室：包括电缆室
功能单元室
二次设备室
.
母线室
二次室
17
2.1.5 低压配电柜的主要组柜体成部分
柜体：开关柜的外壳骨架及内部的安装、支撑件
母线：一种可与几条电路分别连接的低阻抗导体
功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）
等，按一定的接线方案安装
在金属柜内构成的一种组合
式电气设备，用以进行控制、
保护、计量、分配和监视等。
适用于发电厂、变电所、厂
矿企业中作为额定工作电压
不超过380V低压配电系统
中的动力、配电、照明配电
之用。
.
14
2.1.2 低压配电柜的三大重要标准：
GB7251.1 《低压成套开关设备和控制设备》第一部分：型式试验和部分型式试验成套设备
T——电源一点（通常为中性点）直接接地；

低压配电基础培训课件

接触器
讲解接触器的工作原理、使用场景和注意事项，以及在低压配电系统中的应用案例。
保护继电器
解释保护继电器的作用、原理和分类，以及如何正确选择和配置保护继电器。
电缆和导线
介绍低压配电系统中常用的电缆和导线类型、规格和安装要求，以及如何正确选择和使用。
低压配电系统的运行和维护
运行管理
讲解低压配电系统的日常运行管理流程，包括设备状态监测、定期检修和故障处理。
3
应急预案
讲解低压配电系统应急预案的建立和执行，以及在紧急情况下的事故处理和安全措施。
结论和要点
总结低压配电基础培训的关键要点，强调学习低压配电系统的重要性和实践应用的必要性。
低压配电基础培训课件
本培训课件旨在介绍低压配电系统的基础知识，让您全面了解电力系统的组成、设备和保护装置、运行和维护以及事故处理和安全措施。
电力系统简介
了解电力系统的基本概念和分类，电力传输和配电的重要性，以及电力系统的发展历程。
低压配电系统的组成
变电所
介绍变电所的作用、类型和主要组成部分，以及其在低压配电系统中具和设备，以及正确使用和保养维护工具的方法。
安全措施
强调低压配电系统运行和维护中的安全注意事项，包括电气安全、个人防护和应急措施。
事故处理和安全措施
1
事故处理流程
解释低压配电系统发生事故时的处理步骤，包括紧急停电、事故排查和事故报告。
2
安全操作规程
介绍低压配电系统操作中需要遵守的安全操作规程和标准，以确保电力系统的安全性。
配电箱
断路器
解释配电箱的用途、结构和功能，以及其在低压配电系统中的重要性。
介绍断路器的原理、类型和使用场景，以及其在低压配电系统的保护作用。

低压配电设计规范ppt课件

完整版PPT课件
7
电缆槽盒 cable trunking 电缆托盘 cable tray 电缆梯架 cable ladder 电缆支架 cable brackets IEC标准中没有电缆桥架的概念
完整版PPT课件
8
电器与导体的选择
电缆电线：1.IEC标准：在建筑物内采用阻燃电缆或电线。
2.对于三次谐波（及其奇数倍）大的场所，中性线的截面应放大，一般不小于相线截面或最大至相线截面的二倍。
RCD的分类：电子式和电磁式两类。
电子式RCD:根据所在回路处的故障残压提供的能量来使RCD 动作。
电磁式RCD:靠接地故障电流本身的能量使RCD动作。
比较：由于如果残压过低，能量不足，电子式RCD就可能拒动。所以电子式RCD不及电磁式RCD动作可靠。
国家标准50V电子式RCD能保证动作，1.如果RCD安装距用
大不超过50V。能保证安全。
3.IEC标准：一般固定设备不必装设RCD.
完整版PPT课件
13
四极开关的应用要求：
1.TN-C系统不允许装用四极开关。因为TN-C系统中PEN线包含PE线，而PE线不允许断开，无法保证电气维修安全，所以TN-C系统较少采用。
2.具备总等电位联结作用的TN-C-S或TN-S系统建筑物内不需要为维修安全装设四极开关。（美国TN-C-S或TN-S系统极少采用四极开关）
开关可采用三极开关。
D.TN系统电源与引出中性线的IT系统自备发电机电源进行电源转换时应装设四极开关。
E。 TN系统电源与不引出中性线的IT系统自备发电机电源进行电源转换时可装设三极开关。
完整版PPT课件
15
完整版PPT课件
16

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 对电源箱进行负荷计算，即根据电源箱所连接的MJJG容量，查表获得需用系数，进行相应的计算，注意，此时计算选用的需用系数法的公式应为三相电压公式
• 负荷计算过程是由末端逐渐算到电源进线的
• 根据规范规定，照明线至少2.5mm2，插座线至少4mm2，故FHX内部可不进行相关计算
PPT学习交流
6
PPT学习交流
17
导线及断路器符号含义
• 导线选择为BV-3×16-PC40-WC：BV为导线类型（聚氯乙烯绝缘铜线）、3×16为导线数量与截面积（3根16mm2，此3根分别为相线、N线、PE线，单相电供电）、PC40为穿管保护的材质及管径（PC为聚乙烯塑料管，管径为40mm）、WC为敷设方式（沿墙暗敷）
• 照明回路的导线选择：BV-2*2.5-PC20-CC
• 插座回路的导线选择：BV-3*4-PC25-FC
插座回路要求带漏电保护。
• 入户线最小截面积不小于10mm2
PPT学习交流
8
分户箱的相关要求
• 一般采用单相计量方式，但居民每户容量大于 10kw的采用三相计量方式；网点每户大于5kw的采用三相计量方式。
• 住宅内分户箱的回路设置：照明回路、普通插座回路、空调插座回路、厨房插座回路及卫生间插座回路。可根据户型的情况增设空调插座回路。
• 注意：空调插座功率大，故放于客厅的柜式空调插座应独自一个回路，放于卧室等位置的壁挂式空调可2个插座一个回路（数量不能再多了）
• 注意：照明回路至多带25个灯，普通插座回路至多带10个
• 式件中中的p 数e为据额选定择功文率件，）k ，x为c需os用ɸ 系为数功，率查因表数（（见住群宅文统
一为0.9）
PPT学习交流
10
分户箱的负荷计算
• 例：8kw的分户箱，需用系数为1，功率因数为 0.9，则计算公式为
81 Ijs0.220.94.04A • 查表选择导线及开关，注意开关是保护导线的，因而导线载流量应比计算电流大，而开关整定电流值小于导线载流量但大于计算电流。 • 故根据计算导线选择为BV-3×16-PC40-WC 开关选择为NDM1-63C/40A/2P
• 低压三相负荷电流大于50A时要采用电流互感器方式计量。
• 走廊灯等公用设备应设计量点，单独计量。
PPT学习交流
9
需用系数法的基本公式
• 计算负荷： pjs kx pe
• 单相负荷的计算电流：
IjsUepcjos s0.2p2cjsos
• 三相负荷的计算电流：
Ijs
pjs
pjs
3Uecos 0.66cos
PPT学习交流
12
集中计量箱的相关要求
• 居民住宅采用一户一表集中装表形式。居民单相集中计量箱户型为6、9、12户三种（均为3的倍数，用来保证三相负荷平衡），居民三相集中计量箱不允许超过6户。
PPT学习交流
13
MJJG的负荷计算
• 例：集中电表箱AW08-1的相关计算 AW08-1为8-13层的集中表箱，其中容量为8kw的FHX6个，
住宅建筑负荷计算标准
• 居民住户用电负荷设计标准：
建筑面积户均容量建筑面积户均容量建筑面积户均容量＜90m2 4kw-6kw 90-150m2 6kw-8kw ＞150m2 8kw-10kw
• 商业网点容量：每平方米不低于100w。 • 独立车库容量：按2kw设计。
PPT学习交流
7
分户箱的相关要求
• 住宅一般多采用需用系数法。商业网点一般采用单位面积法。
PPT学习交流
5
负荷计算的过程
• 首先根据住宅的面积，查相应的表格（见下页）进行每户分户箱（FHX）容量的确定。
• 对FHX进行负荷计算，注意，此时计算选用的需用系数法的公式应为单相电压公式
• 对集中电表箱（MJJG）进行负荷计算，即根据MJJG所连接的FHX容量，查表获得需用系数，进行相应的计算，注意，此时计算选用的需用系数法的公式应为三相电压公式
PPT学习交流
14
相关电气符号的介绍
• FHX——分户箱；WDX——网点计量箱 • AW（MJJG）——集中电表箱 • AT——双电源互投箱 • AL——照明配电箱 • ALE——应急照明配电箱
PPT学习交流
15
相线与PE线截面关系
PPT学习交流
16
常用的电缆符号
• YJV——交联聚氯乙烯绝缘聚氯乙烯护套 • VV——聚氯乙烯绝缘聚氯乙烯护套 • VV22——聚氯乙烯绝缘钢带铠装聚氯乙烯护套 • ZHL——预分支电缆 • ZR——阻燃电缆 • NH——耐火电缆 • WD——低烟无卤电缆 • YFD——分支电缆
容量为6kw的FHX6个，故Pe=8*6+6*6=84kw 需用系数与三相联结户数相关，AW08-1联结12 户，则根据建议值选0.95（查数据选择表），功率因数选择
为0.9。
840.95 Ijs0.660.913A5
开关选择：NDM2-225H/140A/3P+分励
导线选择：YFD-YJV-4×50+1×25
低压配电系统设计
PPT学习交流
1
低压配电系统的设计步骤
• 在设计建筑电气供配电系统时，首先应根据建筑物情况确定负荷等级；然后确定供配电方案；确定各种用电设备功率，在此基础上进行用电负荷计算，并选择各种配电控制设备和配电导线。
PPT学习交流
2
负荷分级
• 查找阅读相关规范确定建筑物的负荷等级
• 一般现有的毕业设计内容，若做多层住宅电气设计的基本为三级负荷，对供电电源无特殊要求；若所做的为高层住宅，则根据情况可能存在二级负荷（基本为消防设备供电，即应急照明、电梯等设备），根据规范要求应为双电源供电，在线路末端采用双电源互投装置进行配电。三级负荷为住宅内其他负荷。
PPT学习交流
11
• 载流量：在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。
• 开关整定值：额定电流（值）就是开关可以正常承受的电流。而整定电流（值）就是开关设定的保护电流。
• 断路器的壳架电流：不同额定电流的断路器会使用同样一种体积甚至同样触头和接线端子，这就是壳架电流。同一个壳架电流的断路器其额定电流可能不同，但安装尺寸相同。
PPT学习交流
3
配电方案
• 查找阅读相关规范明确低压配电的形式 • 一般现有的毕业设计内容均为住宅电气设计，故
低压配电的形式基本为树干式与放射式相结合的方式，至于具体的含义，请参见相关的材料，（供配电课程中应有讲授）
PPT学习交流
4
负荷计算的方法
• 项式法和利用系数法等。
