低压配电系统设计.

低压配电系统的设计要点低压配电系统是指用于将电能从配电变压器传输到低压用电设备的电力系统。

在设计低压配电系统时，需要考虑一系列要点，以确保系统的稳定运行和安全使用。

本文将围绕低压配电系统的设计要点展开讨论。

一、负荷计算与用电设备选择低压配电系统的设计首先需要进行负荷计算，并根据计算结果选择合适的用电设备。

负荷计算包括对用电设备的功率、电流、功率因数等参数进行评估，以确定所需的电能供应能力。

在选择用电设备时，需要考虑其负载特性、容量、可靠性等因素，以满足实际用电需求。

二、线路布置与保护设计低压配电系统的线路布置应合理，以确保电能传输的高效和安全。

布置时需要考虑线路的长度、截面积、敷设方式等因素，以降低线路电阻和电压降。

同时，还需要设计合适的保护装置，如断路器、熔断器、漏电保护器等，以保障系统和用电设备的安全运行。

三、电缆选型与敷设电缆是低压配电系统的重要组成部分，选型和敷设质量直接影响系统的可靠性和安全性。

在选型时，需要考虑电缆的额定电压、额定电流、绝缘材料等参数，以满足系统的要求。

在敷设过程中，应遵循相关的标准和规范，确保电缆的绝缘完好、接头可靠，避免因敷设不当导致的故障和事故。

四、接地系统设计低压配电系统的接地设计是保障系统安全运行的重要环节。

接地系统的设计应满足电流回路的可靠接地，以保证人身安全和设备的正常工作。

接地电阻的大小应符合相关标准的要求，同时还需要考虑接地电阻的稳定性和可靠性，避免因接地系统故障引发的电击和火灾等问题。

五、电气保护与自动化控制低压配电系统的电气保护和自动化控制是提高系统可靠性和运行效率的重要手段。

电气保护包括过载保护、短路保护、接地保护等，通过保护装置的选择和设置，可以及时检测和切断异常电流，保护用电设备和线路的安全。

自动化控制可以实现对低压配电系统的监测、控制和管理，提高运行效率和管理水平。

六、环境条件与维护管理低压配电系统的环境条件和维护管理对系统的稳定运行和寿命有着重要影响。

低压配电设计规范GB50054—2023
《低压配电设计规范GB50054—2023》是中国的国家标准，旨在规范低压配电系统的设计和施工，确保其安全可靠、经济合理。

该规范适用于工业、商业建筑、民用建筑等各种低压配电系统。

该规范主要包括以下几个方面的内容：
1. 总则：包括规范的适用范围、术语和定义等。

2. 设计要求：包括低压配电系统的负载计算、电气设备的选择和配置、电路设计、电缆和导线选用等。

3. 电气设备：包括配电变压器、开关设备、保护设备、电动机和配电柜等电气设备的选用和安装要求。

4. 接地系统和绝缘配电系统：包括接地装置的设计要求、接地电阻的限制、绝缘控制和绝缘监测等。

5. 配电线路：包括电缆和导线的选用和敷设要求、线缆保护装置的设置、线路的容量计算和跳线设计等。

6. 低压配电设备安装和维护：包括设备安装的基本要求、设备的检测和试验以及设备的维护和保养等。

7. 用户用电设施：包括用户用电设备的要求、配电箱和计量设备的选用和安装等。

8. 其他配电设施：包括电源检测装置、电能质量监测与控制装置的选用等。

《低压配电设计规范GB50054—2023》的实施将有助于提高低压配电系统的安全性和可靠性，规范低压配电系统的设计和施工，提高电气设备的使用效率，减少电能消耗，保护人员和财产的安全。

低压配电设计规范低压配电系统是工业和民用建筑中不可或缺的部分，其设计合理与否直接影响到用电安全和效率。

为了保障低压配电系统的可靠性和安全性，制定配电设计规范是至关重要的。

2. 适用范围本规范适用于工业和民用建筑的低压配电设计，包括但不限于商业建筑、工厂、学校、医院等领域。

3. 设计原则（1）安全原则：保障人员和设备的安全是低压配电设计的首要原则，必须符合国家电气安全规范和标准。

（2）可靠性原则：低压配电系统应具备良好的可靠性，避免因设备故障导致停电、损失等情况。

（3）经济合理原则：在满足安全和可靠性要求的前提下，低压配电设计应尽可能节约成本，提高能效。

4. 设计要求（1）系统容量的确定：根据建筑物的用电需求，合理确定低压配电系统的容量，保证系统正常运行，避免过剩或不足的情况。

（2）线路布置和绝缘：低压配电线路的布置应考虑到供电设备的位置、电缆长度、绝缘等因素，保证线路稳定运行。

（3）过载和短路保护：配电设计要合理配置过载和短路保护装置，确保系统在异常情况下能够及时切断电源，避免事故发生。

（4）接地系统：低压配电系统的接地设计应符合相关标准和规范，确保设备和人员的安全。

（5）电能质量：低压配电系统应保证供电的电能质量，避免因谐波、电压波动等因素影响设备的正常运行。

5. 设计验收低压配电系统设计完成后，需要对设计方案进行详细的验收，包括但不限于系统容量、线路布置、保护装置配置、接地系统等方面。

确保设计符合相关规范和标准，得到相关部门的审批。

6. 结语低压配电设计规范对于保障建筑物用电安全、提高能效和延长设备寿命具有重要作用。

设计人员应严格按照规范要求进行设计，确保低压配电系统的安全、可靠和经济合理。

（续）7. 设计流程低压配电系统的设计流程应按照以下步骤进行：7.1. 了解用电需求首先，设计人员需要了解建筑物的用电需求，包括各种设备、照明、通风、空调等的电力需求情况。

根据实际用电需求确定设计的基础。

《低压配电设计规范》GB50054_2024
该标准的适用范围包括低压配电工程的设计和施工，以及供电企业制
定配电设计标准和用户选型、设计、施工、验收及日常维护等工作的参考。

低压配电系统是指电压不超过1000V的供电系统，其设计规范有利于
确保供电的安全可靠，减少事故的发生，并提高能源利用效率。

1.设计基本原则：明确了低压配电系统的设计原则，包括安全可靠性、经济合理性、可扩展性和便于维护等方面的要求。

2.设计参数：规定了低压配电系统的设计参数，包括额定电压、频率、额定电流、短路电流、功率因数等。

3.设备选型：对低压配电系统中的设备选型进行了规范，包括开关设备、电缆和导线、变压器、电容器等。

4.电路设计：规定了低压配电系统的电路设计要求，包括线路的布置、电缆的敷设、短路电流计算、过电压保护等。

5.接地设计：明确了低压配电系统的接地设计要求，包括接地电阻、
接地形式、接地网等。

6.配电室设计：规定了低压配电系统的配电室设计要求，包括室内照明、通风、防火等。

7.施工与验收：对低压配电系统的施工和验收进行了规范，包括施工
质量控制、验收标准等。

工厂低压配电系统设计论文摘要本文旨在探讨工厂低压配电系统设计的相关内容，包括设计原则、参数计算、设备选择等方面。

低压配电系统在工厂生产中扮演着至关重要的角色，其设计合理与否直接关系到工厂生产的稳定性与安全性。

通过对低压配电系统设计的深入研究与分析，希望能够为工厂低压配电系统设计提供一定的借鉴与参考。

1. 引言工厂作为生产单位，对于电力的需求量较大，并且在工厂生产过程中，经常会出现各种突发情况，如短路、过载等。

因此，工厂低压配电系统的设计具有重要意义。

合理的设计可以有效保障工厂生产的正常进行，同时提高电力利用率，降低能源浪费。

本文将从设计原则、参数计算、设备选择等方面展开讨论。

2. 设计原则低压配电系统设计的基本原则是满足工厂生产的需求，确保系统的安全可靠。

设计原则包括： - 合理布置 - 合理配电 - 可靠运行3. 参数计算3.1 电流计算低压配电系统中，电流是一个十分重要的参数。

在设计中需要准确计算电流值，以选择合适的电缆、断路器等设备。

电流计算的方法包括：I = P / (U * cosφ)4. 设备选择在低压配电系统设计中，合适的设备选择是至关重要的。

常见的设备包括断路器、接触器、配电箱等。

设备选择应满足以下要求： - 额定工作电压 - 额定工作电流 - 接线方式5. 系统保护低压配电系统设计中，系统保护是不可忽视的一环。

系统保护可以分为过载保护、短路保护等。

常见的保护器件包括： - 熔断器 - 断路器 - 接地保护器6. 结论工厂低压配电系统设计是一个复杂而关键的工作，需要综合考虑各种因素，确保系统的安全稳定运行。

本文通过对设计原则、参数计算、设备选择等方面的讨论，试图为工厂低压配电系统设计提供一定的指导意见。

希望能对读者在工厂低压配电系统设计中有所启发。

如有任何问题或疑问，欢迎随时与我们联系。

10KV变电所及低压配电系统的设计一、引言10KV变电所是电力系统中的一个重要环节，用于将高压电能变换成低压电能，提供给工矿企业、商业建筑和居民用电等场所使用。

低压配电系统则是将变电所提供的低压电能进一步分配到各个用电设备上。

本文将对10KV变电所及低压配电系统的设计进行详细阐述。

二、10KV变电所设计1.变电所布置设计变电所的布置需要考虑到运行的安全、经济和便捷性。

首先，变电所要远离住宅区、易燃易爆物品储存地和重要建筑物，以保证人员和财产的安全。

其次，变电所的布置要符合消防和安全出口要求，确保设备的运行维护的便捷性。

最后，变电所的布置要考虑自然通风，保证设备的散热条件。

2.变电所设备选择变电所的设备选择需要根据实际负荷情况和系统的稳定性来确定。

主要设备包括变压器、高压开关设备和辅助设备等。

变压器是变电所的核心设备，要选择容量合适、质量可靠、能效高的产品。

高压开关设备则需要根据操作便捷性、维护保养方便性和运行可靠性来选择。

3.保护和控制系统设计保护和控制系统是10KV变电所的重要组成部分，主要包括高压开关保护、变压器保护和远动控制系统等。

这些系统需要能够实时监测设备的状态，及时发现和处理异常情况。

同时，保护和控制系统还需要能够实现对设备的自动控制和远程通信，提高变电所的运行效率和可靠性。

三、低压配电系统设计1.配电柜布置设计配电柜的布置需要根据工程的实际需要和场地条件来确定。

首先，要根据负荷情况合理布置配电柜的数量和位置，保证每个用电点都能够得到稳定的供电。

其次，要考虑到维护保养的便捷性，保证人员可以安全进行操作。

最后，配电柜之间要保持一定的安全距离，防止发生火灾和短路等事故。

2.电缆敷设设计低压配电系统的电缆敷设需要考虑到电缆的负荷容量、敷设路径和敷设方式等因素。

首先，要根据负荷情况选择合适容量的电缆，以保证供电的稳定性和安全性。

其次，要根据工程的布局设计合理的电缆敷设路径，尽量减少长度和损耗。

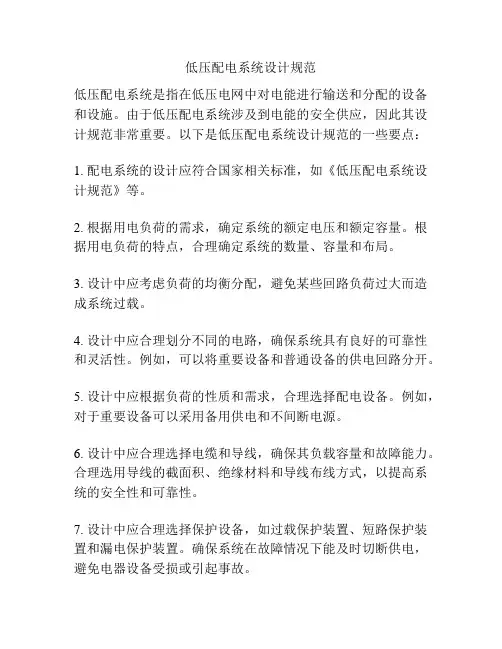

低压配电设计规范1.设计原则和基本要求：低压配电系统的设计应符合国家电气安全法规、标准和相关规范的要求，确保系统的可靠性、安全性和经济性。

设计时应根据电力负荷的特点和用电设备的要求确定合适的电缆、开关设备和配电系统结构。

2.系统结构设计：低压配电系统的结构设计应根据用电负荷的大小和分布情况来确定。

一般来说，大型建筑物或工业企业应采用明确的母线结构，提高系统的供电可靠性。

小型建筑物或民用住宅可以采用单级布线或多级子分配方式。

3.过电压保护：低压配电系统的设计应考虑过电压的保护措施，包括雷电保护和设备过电压保护。

根据不同的保护对象和要求，可以采用接地保护、避雷针和过电压保护器等设备。

4.电力负荷计算：低压配电系统的设计应根据用电负荷的特点，合理计算电缆截面积、开关设备的容量和线路的负载容量。

需要考虑用电设备的功率、电流、功率因素和运行方式等因素，以保证配电系统的可靠供电。

5.电缆敷设和保护：低压配电系统中的电缆敷设应符合相关标准的规定，以确保电缆的安全和可靠运行。

电缆的敷设路径应合理选择，避免与其他管线和设备发生干扰。

同时，需要进行必要的保护措施，如敷设保护管、加装保护板等。

6.开关设备和电气元件的选用和安装：低压配电系统的开关设备和电气元件应选用符合国家标准的产品，并按照相关规范进行安装。

开关设备的分断能力、灵敏度和短路保护能力等指标应满足负荷和电路的要求。

7.安全保护和接地：低压配电系统的设计应考虑到安全保护和接地的要求。

包括对人身安全的保护，如电气防护、安全开关和接地装置。

同时，还需要对设备和线路进行接地，以保证系统的安全性和可靠性。

8.系统监测和维护：低压配电系统的设计应考虑到系统的监测和维护要求，包括监测装置的设置、维护通道的设计和设备的定期检修。

系统监测和维护有助于及时发现和排除故障，提高系统的可靠性和运行效率。

总之，低压配电系统的设计规范是为了保证供电的可靠性、安全性和经济性而制定的一系列规定和要求。

低压配电设计规范GB50054—2024
该规范主要包括以下几个方面的内容：
1.设计基本原则：规定了低压配电系统设计的一般原则，包括供电可靠性要求、节能要求、安全可靠要求等。

2.配电系统的选择：规定了配电系统的选择和分级的原则和方法，包括线路的选用、变压器容量的选择、起动设备的选用等。

3.设计参数：规定了低压配电系统设计中需要考虑的各种参数，包括电流负载、电压降、短路电流等。

4.设备选择与布置：规定了低压配电系统中各种设备的选择和布置原则，包括开关设备的选择、开关设备的布置位置等。

5.控制与保护：规定了低压配电系统中的控制和保护要求，包括接地保护、过载保护、短路保护等。

6.线路敷设：规定了低压配电线路的敷设方法和要求，包括线路的敷设方式、线管的选择与敷设方法等。

7.设计中应注意的问题：对低压配电系统设计中容易出现的问题进行了一些说明，包括线路电容、线路电阻、电源负荷均衡等。

此外，该规范还包括了一些附录，如电气设备的基本数据、低压配电实例等。

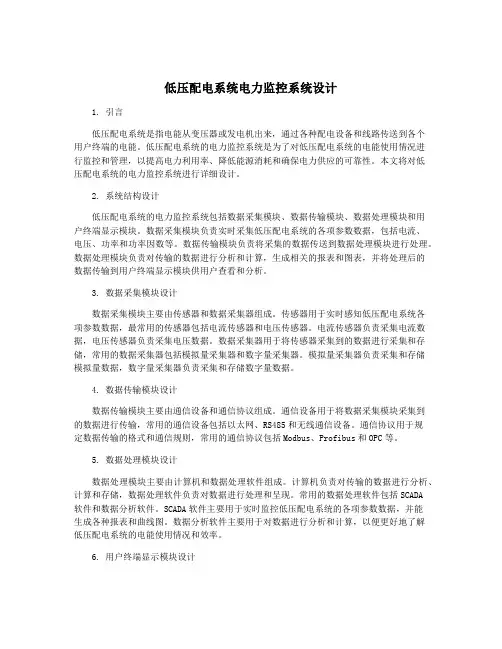

低压配电系统电力监控系统设计1. 引言低压配电系统是指电能从变压器或发电机出来，通过各种配电设备和线路传送到各个用户终端的电能。

低压配电系统的电力监控系统是为了对低压配电系统的电能使用情况进行监控和管理，以提高电力利用率、降低能源消耗和确保电力供应的可靠性。

本文将对低压配电系统的电力监控系统进行详细设计。

2. 系统结构设计低压配电系统的电力监控系统包括数据采集模块、数据传输模块、数据处理模块和用户终端显示模块。

数据采集模块负责实时采集低压配电系统的各项参数数据，包括电流、电压、功率和功率因数等。

数据传输模块负责将采集的数据传送到数据处理模块进行处理。

数据处理模块负责对传输的数据进行分析和计算，生成相关的报表和图表，并将处理后的数据传输到用户终端显示模块供用户查看和分析。

3. 数据采集模块设计数据采集模块主要由传感器和数据采集器组成。

传感器用于实时感知低压配电系统各项参数数据，最常用的传感器包括电流传感器和电压传感器。

电流传感器负责采集电流数据，电压传感器负责采集电压数据。

数据采集器用于将传感器采集到的数据进行采集和存储，常用的数据采集器包括模拟量采集器和数字量采集器。

模拟量采集器负责采集和存储模拟量数据，数字量采集器负责采集和存储数字量数据。

4. 数据传输模块设计数据传输模块主要由通信设备和通信协议组成。

通信设备用于将数据采集模块采集到的数据进行传输，常用的通信设备包括以太网、RS485和无线通信设备。

通信协议用于规定数据传输的格式和通信规则，常用的通信协议包括Modbus、Profibus和OPC等。

5. 数据处理模块设计数据处理模块主要由计算机和数据处理软件组成。

计算机负责对传输的数据进行分析、计算和存储，数据处理软件负责对数据进行处理和呈现。

常用的数据处理软件包括SCADA软件和数据分析软件。

SCADA软件主要用于实时监控低压配电系统的各项参数数据，并能生成各种报表和曲线图。

数据分析软件主要用于对数据进行分析和计算，以便更好地了解低压配电系统的电能使用情况和效率。
