第六章-西门子通用变频器资料讲解

1、变频器的设置方法：先按P键进入设置菜单—再按上下键来改变设置选项—按P键进入设置—设置好后按P键确认，其它的选项设置方法也一样，再设置完选项后，按Fn保存—再按P键退出调试。

注：参数不要随便改动以免出现故障。

如果必须调试请按照以下资料中的方法进行调试）变频器调试方法首先要进行快速调试见变频器资料，或下列项1、P0003 用户访问级3 专家级2、P0010 开始快速调试1 快速调试3、P0100 选择工作地区是欧洲/ 北美0 功率单位为kW；f 的缺省值为50 Hz4、P0205 变频器的应用对象0 恒转矩5、P0300 选择电动机的类型1 异步电动机6、P0304 额定电动机电压设定值的范围：10V－2000V 本厂设定为400V7、P0305 电动机的额定电流设定值的范围：0 - 2 倍变频器额定电流(A) 本厂8.8A根据铭牌键入的电动机额定电流(A)8、P0307 电动机的额定功率设定值的范围：0 kW - 2000 kW 本厂4KW根据铭牌键入的电动机额定功率（KW）9、P0308 电动机的额定功率因数1设定值的范围0.000－1.000 本厂0.8210、P0309 电动机的额定效率设定值的范围0.0－99.9% 默认即可11、P0310 电动机的额定频率本厂为50Hz12、P0311 电动机的额定速度本厂为1440设定值的范围：0 - 40000 1/ min根据铭牌键入的电动机额定速度（rpm)14、P0335 电动机的冷却0 自冷15、P0640 电动机的过载因子默认即可16、P0700 选择命令源5 通讯( USS链)17、P1000 选择频率设定值5通讯( USS链)18、P1080 电动机最小频率1设定值的范围：0－650 Hz 设定为0即可19、P1082 电动机最大频率设定值的范围：0－650 Hz 设定为50即可20、P1120 斜坡上升时间设定值的范围：0 s - 650 s 设定为2S即可21、P1121 斜坡下降时间设定为2S即可22、P1300 控制方式0 线性V / f 控制23、P1500 转矩设定值的选择20 无主设定值24、P1910 选择电动机数据的自动检测方式0 禁止自动检测默认即可25、P1910 =0 P1910 = 1，2，3，4 默认即可P3900 结束快速调试11 结束快速调试，进行电动机计算和复位为工厂等待数秒快速提示结束后更改项：P1237＝3（动力制动的工作/停止周期）P2011=0 （摆渡车变频器地址）。

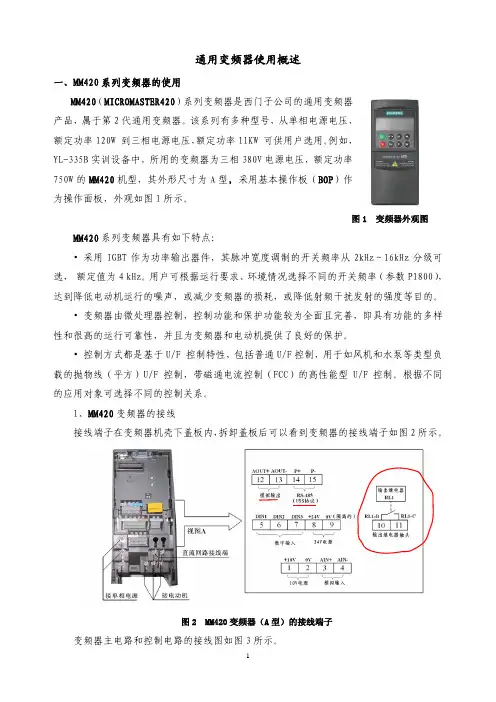

通用变频器使用概述一、MM420系列变频器的使用MM420（MICROMASTER420）系列变频器是西门子公司的通用变频器产品，属于第2代通用变频器。

该系列有多种型号，从单相电源电压，额定功率120W 到三相电源电压，额定功率11KW 可供用户选用。

例如，YL-335B实训设备中，所用的变频器为三相380V电源电压，额定功率750W的MM420机型，其外形尺寸为A型，采用基本操作板（BOP）作为操作面板，外观如图1所示。

图1 变频器外观图 MM420系列变频器具有如下特点：• 采用IGBT作为功率输出器件，其脉冲宽度调制的开关频率从2kHz～16kHz分级可选， 额定值为4 kHz。

用户可根据运行要求、环境情况选择不同的开关频率（参数P1800），达到降低电动机运行的噪声，或减少变频器的损耗，或降低射频干扰发射的强度等目的。

• 变频器由微处理器控制，控制功能和保护功能较为全面且完善，即具有功能的多样性和很高的运行可靠性，并且为变频器和电动机提供了良好的保护。

• 控制方式都是基于U/F 控制特性，包括普通U/F控制，用于如风机和水泵等类型负载的抛物线（平方）U/F 控制，带磁通电流控制（FCC）的高性能型U/F控制。

根据不同的应用对象可选择不同的控制关系。

1、MM420变频器的接线接线端子在变频器机壳下盖板内，拆卸盖板后可以看到变频器的接线端子如图2所示。

图2 MM420变频器（A型）的接线端子变频器主电路和控制电路的接线图如图3所示。

图3 MM420变频器方框图2、BOP 操作面板MM420 变频器在标准供货方式时装有状态显示板（SDP），对于一般用户来说，利用SDP 和制造厂的缺省设置值，就可以使变频器成功地投入运行。

但如果工厂的缺省设置值不适合设备情况，则可利用基本操作板（BOP）或高级操作板（AOP）修改参数，使之匹配起来。

图4是这三种操作面板的外形。

BOP 和AOP 都是作为可选件供货的，下面仅介绍国内用户使用最多的BOP 操作面板。

西门子变频器调试参数综合版2009-06-12 11:411 西门子变频器调试参数综合版6SE70 调试基本参数设置恢复缺省设置P053=6 允许参数存取6 :允许通过PMI和串行接口0P1S变更参数P060=2 固定设置菜单P366=0 0 :具有PMU的标准设置I :具有0P1S勺标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1 : V/f 控制3 :无测速机勺速度控制4 :有测速机勺速度控制5 :转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3 :高强度冲击系统（在: P100=3，4，5 时设置）P115=1 计算电机模型参数值P350-P354 设定到额定值P130= 10 :无脉冲编码器II :脉冲编码器P151= 脉冲编码器每转勺脉冲数P330= 0 :线性（恒转矩）1 :抛物线特性（风机/ 泵）P384.02= 电机负载限制P452= % 正向旋转时勺最大频率或速度P453= % 反向旋转时勺最大频率或速度数值参考P352 和P353P060=1 P128= P462= P464= P115=2 P115=4回到参数菜单最大输出电流上升时间下降时间静止状态电机辩识（按下P 键后，20S 之内合闸）电机模型空载测量（按下P 键后，20S 之内合闸）6SE70 变频装置调试步骤一. 内控参数设定1.1 出厂参数设定P053=7允许CBP+PMU+P机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，0P1S PMU电机和控制参数未进行设定，不能实施电机调试。

西门子变频器操作说明一、引言西门子变频器是一种常见的工业控制设备，广泛应用于电动机的速度调节领域。

本操作说明旨在向用户提供关于如何正确操作和使用西门子变频器的指导，以确保设备的正常运行和性能的最大化。

二、安全注意事项在操作西门子变频器之前，请务必注意以下安全事项：1. 确保设备通电前已经进行正确的接地，以降低电气冲击的风险。

2. 切勿使用损坏或不完整的电缆连接设备。

3. 在接通电源之前，确保所有的电线和连接器没有故障，并且连接牢固可靠。

4. 在操作过程中，请保持设备周围的环境清洁、干燥，避免灰尘或水分进入设备内部。

5. 不要将实验室仪器或其他敏感设备放置在靠近变频器的区域。

由于变频器可能产生电磁干扰，会对其他设备的正常工作造成影响。

三、操作步骤以下是操作西门子变频器的基本步骤：1. 将变频器正确连接到电源，并确保电源已经开启。

2. 检查变频器的运行指示灯，确保其正常工作。

3. 使用变频器的面板上的按键或旋钮，可以进行速度调节、启动和停止等操作。

a) 速度调节：根据实际需求，通过变频器提供的调速功能，可以轻松实现对电动机的速度调节。

可通过按键或旋钮直接调节或输入目标速度值。

b) 启动和停止：通过按下相应的启动或停止按钮，可以实现电动机的启动和停止。

确保在启动或停止电动机之前，机械设备处于安全状态。

4. 根据实际需要，可以根据具体情况对变频器的参数进行配置。

通过变频器的设置菜单，用户可以调整不同的参数，以适应不同的应用场景。

5. 在操作和调整变频器参数之前，请确保已经详细阅读相关操作手册和技术规格，并严格按照说明进行操作。

四、故障排除如果在使用过程中遇到任何故障或异常情况，请按以下步骤进行排除：1. 检查设备的运行指示灯，观察是否有异常闪烁或显示。

2. 检查电源连接是否正常，确保电源线路没有损坏或松动。

3. 检查变频器的散热器是否存在过热现象，确保设备正常散热。

4. 检查变频器的电路板是否有明显的损坏或烧毁痕迹。

应用实例手册西门子通用变频器应用实例前 言西门子通用变频器应用实例手册经过标准传动部同事和合作伙伴的共同努力和支持下将与广大读者见面。

具有153年悠久历史的德国西门子公司作为变频调速，尤其是矢量控制技术的发明者和领导者，开发和生产变频器已有近30年历史。

在全世界以及中国，无论是冶金，水泥，机械等重工业，或者是在编织化纤，食品饮料，楼宇建筑等其他行业，西门子变频技术都得到了广泛应用。

此手册中详尽描述了西门子通用变频器在各个行业领域中的应用。

我们的出发点是通过这些应用实例为您提供一些技术指导，普及和推广西门子通用变频器在行业中的应用，为您的企业带来更大的经济效益。

此手册中的文章均来自现场的应用实例，由于各个现场应用情况差异较大，还有许多不完善之处，在此仅供您参考，如果想了解更多详情，欢迎您与我们联系，我们将尽力为您服务。

由于时间有限，编辑的不当之处，在所难免，还请广大读者给予指正和谅解。

随着西门子通用变频器应用实例的不断增多，我们热忱的希望您能提出宝贵建议，在您的鼓励和帮助下，我们会使此手册不断的丰富和完善起来。

我们同时也欢迎您一起来与我们共同分享您在应用西门子变频器中的体会。

最后，再次感谢给予此手册大力支持和帮助的个位同事和合作伙伴。

西门子标准传动部张登山肖芳2002.11西门子通用变频器应用实例广州信心电子有限公司MM440变频调速系统在空压机系统上的应用 (3)ECO变频调速系统在中央空调系统上的应用 (4)北京大恒电气有限责任公司MM440变频器在港务局水泥码头上的应用 (8)ECO变频器在电厂加热网疏水泵上的应用 (9)上海大华电脑电器公司变频器在起重机大、小车行走驱动中的应用 (11)6SE92变频器在化纤加弹机上的应用 (14)河南怡和电气自动化电气有限公司ECO变频器在高新技术产业开发区热力公司锅炉恒压/恒液位供水系统上的应用 (16)MDV 变频器在车辆段铁车辆段空气压缩机上的应用 (18)凯德实业有限公司MICROMASTER440变频器在啤酒瓶传送生产线上的应用 (19)MICROMASTER440变频器在啤酒厂水处理线上的应用 (20)北京进步时代科技有限公司MM440通用变频器在位置控制中的应用 (22)变频调速在螺纹钢生产线上的应用 (24)瑞能电气有限公司MM440变频器在石油管理局给水工程公司水表厂水表自动化检测校验系统 (27)MICROMASTER440变频器在重型机械制造厂密度板联动生产线上的应用 (29)西门子自动化与驱动集团标准传动部西门子新一代MM440变频器在电梯上的运用 (31)MM420变频器在纺织行业细纱机上的运用 (33)MM440 在工业洗衣机上的应用 (36)MM440变频器在造纸机传动控制系统的应用 (38)HVAC 楼宇暖通空调应用实例 ECO变频器在中国银行大厦中的应用 (39)山东韦尔斯电器有限公司MM420变频器在编织机上的应用 (41)MM420变频器在黄河水文测验电动吊箱上的应用 (43)南京航大意航科技股份有限公司MM420在给水系统的几点节能措施 (44)重庆市凌集科技有限责任公司MM440变频调速系统在铣床上的应用 (46)西门子通用变频器应用实例MM440变频调速系统在空压机系统上的应用— 广州信心电子有限公司一系统概述在大型化工厂的能量损耗中，大功率空压机系统的电能损耗占据了一个很大的比例。

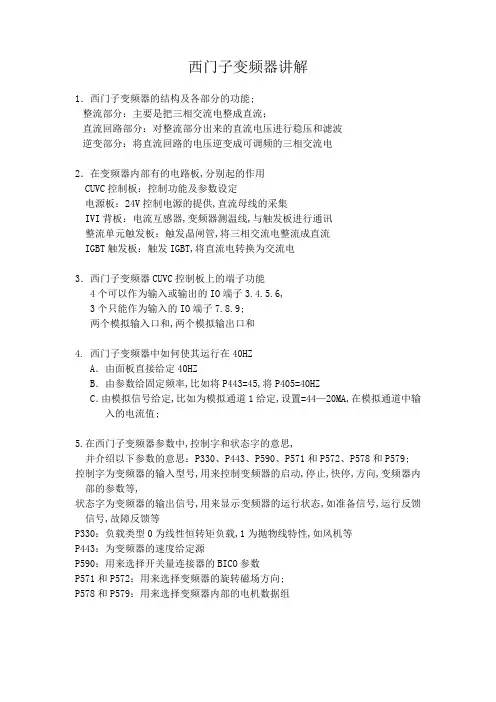

西门子变频器讲解1．西门子变频器的结构及各部分的功能;整流部分：主要是把三相交流电整成直流；直流回路部分：对整流部分出来的直流电压进行稳压和滤波逆变部分：将直流回路的电压逆变成可调频的三相交流电2．在变频器内部有的电路板,分别起的作用CUVC控制板：控制功能及参数设定电源板：24V控制电源的提供,直流母线的采集IVI背板：电流互感器,变频器测温线,与触发板进行通讯整流单元触发板：触发晶闸管,将三相交流电整流成直流IGBT触发板：触发IGBT,将直流电转换为交流电3．西门子变频器CUVC控制板上的端子功能4个可以作为输入或输出的IO端子3.4.5.6,3个只能作为输入的IO端子7.8.9;两个模拟输入口和,两个模拟输出口和4. 西门子变频器中如何使其运行在40HZA．由面板直接给定40HZB．由参数给固定频率,比如将P443=45,将P405=40HZC．由模拟信号给定,比如为模拟通道1给定,设置=44—20MA,在模拟通道中输入的电流值;5.在西门子变频器参数中,控制字和状态字的意思,并介绍以下参数的意思：P330、P443、P590、P571和P572、P578和P579; 控制字为变频器的输入型号,用来控制变频器的启动,停止,快停,方向,变频器内部的参数等,状态字为变频器的输出信号,用来显示变频器的运行状态,如准备信号,运行反馈信号,故障反馈等P330：负载类型0为线性恒转矩负载,1为抛物线特性,如风机等P443：为变频器的速度给定源P590：用来选择开关量连接器的BICO参数P571和P572：用来选择变频器的旋转磁场方向;P578和P579：用来选择变频器内部的电机数据组常见问题：1．西门子变频器出现F037故障模拟信号有出错,检查模拟输入的电缆是否有断路,模拟信号线是否接反;2．西门子变频器出现F011故障F011为变频器过流报警,需检查以下机个方面1.检查负载情况,机械是否被卡死2.拆开电机电缆,用摇表检查电机和电缆是否存在短路和对地情况3.用万用表检查功率单元是否完好4.用万用表检查电流互感器时候玩完好5.更换IVI背板,测试6.更换CUVC控制板,测试3．西门子变频器出现F015故障,如何进行检查F015为变频器堵转报警,应检查以下几个方面：1.检查负载情况,机械是否被卡死2.如有编码器,应检查编码器的接线,或直接更换新的编码器；检查编码器的电缆和屏蔽电缆是否良好3.更换CUVC控制板,测试。

西门子变频器说明书大全西门子变频器说明书大全本文档为西门子变频器的详细说明书，旨在帮助用户了解变频器的使用和操作。

以下将详细介绍每个章节的内容。

第一章：引言- 变频器简介：介绍变频器的定义、作用和应用领域。

- 产品概述：对不同型号的西门子变频器进行概述，包括技术特点、主要功能和适用范围。

第二章：安全须知- 安全注意事项：变频器使用过程中需要注意的安全事项。

- 安全认证：阐述西门子变频器所获得的相关安全认证与标准。

第三章：产品配置- 硬件配置：详细介绍西门子变频器的硬件组成和安装要求。

- 软件配置：讲解西门子变频器的软件设置方法和参数调整。

第四章：操作指南- 启动和停止：介绍如何正确地启动和停止西门子变频器。

- 参数调整：详细说明如何调整变频器的参数以满足不同的工作需求。

- 故障排除：常见故障和解决方法，帮助用户快速解决问题。

第五章：维护与保养- 维护注意事项：介绍对西门子变频器进行定期维护和保养的注意事项。

- 故障诊断与维修：给出常见故障的诊断方法和维修步骤。

第六章：附录- 技术参数：表格形式展示各型号西门子变频器的主要技术参数。

- 常见问题解答：收集了用户常见的问题，并提供详细的解答。

- 进一步相关资料推荐：推荐其他与西门子变频器相关的学习资源和参考资料。

本文档涉及附件：法律名词及注释：（以下注释仅供参考，具体内容根据实际情况进行调整）1、变频器：也称为交流变频驱动器，是一种用于调节电机转速的设备。

在本文档中，指西门子生产的变频器产品。

2、安全认证：指变频器通过相关的安全测试和认证，并获得相应的认证标志，以确保其符合安全标准和要求。

3、硬件配置：指变频器的硬件组成，如主要组件、接口和连接方式等。

4、软件配置：指对变频器进行设置和调整，包括参数设置、控制方式选择等。

5、故障排除：指对变频器可能出现的故障进行诊断和解决的过程。

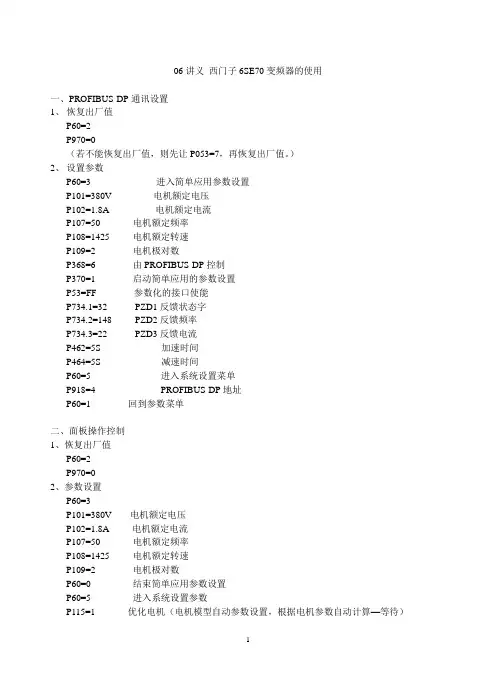

06讲义西门子6SE70变频器的使用一、PROFIBUS-DP通讯设置1、恢复出厂值P60=2P970=0（若不能恢复出厂值，则先让P053=7，再恢复出厂值。

）2、设置参数P60=3 进入简单应用参数设置P101=380V 电机额定电压P102=1.8A 电机额定电流P107=50 电机额定频率P108=1425 电机额定转速P109=2 电机极对数P368=6 由PROFIBUS-DP控制P370=1 启动简单应用的参数设置P53=FF 参数化的接口使能P734.1=32 PZD1反馈状态字P734.2=148 PZD2反馈频率P734.3=22 PZD3反馈电流P462=5S 加速时间P464=5S 减速时间P60=5 进入系统设置菜单P918=4 PROFIBUS-DP地址P60=1 回到参数菜单二、面板操作控制1、恢复出厂值P60=2P970=02、参数设置P60=3P101=380V 电机额定电压P102=1.8A 电机额定电流P107=50 电机额定频率P108=1425 电机额定转速P109=2 电机极对数P60=0 结束简单应用参数设置P60=5 进入系统设置参数P115=1 优化电机（电机模型自动参数设置，根据电机参数自动计算—等待）P115=4 优化电机参数（等待）P115=5 优化电机参数（等待）P571.1=6 PMU操作面板控制正转P572.1=7 PMU操作面板控制反转P368=0 通过操作面板（PMU）进行操作P457=20HZ （最低速度）P60=1 回到参数菜单3、S7-200与6SE70采用USS通讯变频器设置（1）采用USS/Scom2方式（用X101接口上的10、11，其中10+、11-、12地）1）、变频器恢复出厂设置P053=6P060=2P366=0P970=02）、参数设置P060=3 启用简单设置，设置电机参数P101=380V 电机额定电压，根据实际所接电机设置P102=1.5A 电机额定电流，根据实际所接电机设置P107=50HZ 电机额定频率，根据实际所接电机设置P108=1390 r/min 电机额定转速，根据实际所接电机设置P109=2 电机级数，根据实际所接电机设置P368=4 采用USS通讯P370=1（参数滚动，该自动回0，P60自动回1）P700.2=1 USS地址P701.2=6 通讯速率9600P702.2=127P703.2=2 2个PZDP704.2=0 电报失效，不监视P443.1=6002 主给定的源P462=2 加速时间2秒P464=2 减速时间2秒P554.1=6100 控制字P555.1=6101 自由惯性停车P556.1=1P557.1=1P558.1=6102 快速停车P559.1=1P560.1=1P565.1=6107 故障复位P571.1=1 正反转用速度输入的正负数决定P572.1=1 正反转用速度输入的正负数决定（2）采用USS/Scom1方式（用X300接口上的DB9口，也就是PMU面板上的DB9口，直接用PROFIBUS-DP接头）1）、变频器恢复出厂设置P053=6P060=2P366=0P970=02）、参数设置P060=3P101=380VP102=1.5AP107=50HZP108=1390 r/minP109=2P368=4 采用USS通讯P370=1（参数滚动，该自动回0，P60自动回1）P700.1=1 USS地址P701.1=6 通讯速率9600P702.1=127P703.1=2 2个PZDP704.1=0 电报失效，不监视P443.1=2002 主给定的源P462=2 加速时间2秒P464=2 减速时间2秒P554.1=2100 控制字P555.1=2101 自由惯性停车P556.1=1P557.1=1P558.1=2102 快速停车P559.1=1P560.1=1P565.1=2107 故障复位P571.1=1 正反转用速度输入的正负数决定P572.1=1 正反转用速度输入的正负数决定。

西门子变频器西门子变频器进入中国市场较晚，但是其增长速度最快。

西门子变频器主要分为通用型、工程型和专用型三类。

其中，西门子通用变频器的最大特点是强大的通讯功能和全面的配套软件，使得在我国造纸、化工、钢铁、机械制造等诸多产业从技术改造向自动化控制全面推进的的飞速发展过程中，尤显其竞争优势。

西门子变频器MicroMaster440是全新一代可以广泛应用的多功能标准变频器，它的特点有：1.采用高性能的矢量控制技术，可构成闭环矢量控制，闭环转矩控制，提供低速高转矩输出和良好的动态特性；具备超强的过载能力，内置制动单元，以满足广泛的应用场合；3. 三组参数切换功能；4.独立I/O端子板，方便维护；5.创新的BiCo内部功能互联），实现I/O端口自由连接，有无可比拟的灵活性；6.内置PID 控制器，参数自整定；7.具有15个固定频率，4个跳转频，可编程；8.可实现主/从控制及力矩控制方式；9. 在电源消失或故障时具有"自动再起动"功能；10. 灵活的斜坡函数发生器，带有起始段和束段的平滑特性；11.快速电流限制（FCL），防止运行中不应有的跳闸；12.有直流制动和复合制动方式提高制动性能；13.过电压、欠电压保护、变频器、电机过热保护、接地故障保护，短路保护、闭锁电机保护，防止失速保护等。

西门子变频器MicroMaster430是全新一代标准变频器中的风机和泵类变转矩负载专家。

功率范围7.5kW至250kW。

它按照专用要求设计，并使用内部功能互联（BiCo）技术，具有高度可靠性和灵活性。

控制软件可以实现专用功能：多泵切换、手动/自动切换、旁路功能、断带及缺水检测、节能运行方式等。

除了拥有MicroMaster440的基本特点外，还有：牢固的EMC（电磁兼容性）设计；控制信号的快速响应；风机和泵类专用功能（包括：多泵切换、旁路功能、手动/自动切换及断带及缺水检测）。

施耐德变频器特点论述：施耐德ATV11系列主要应用于三相异步电机变频器，功率范围为0.18至2.2 kW。

西门子股份公司：德国西门子股份公司创立于1847年，是全球电子电气工程领域的领先企业。

西门子自1872年进入中国，140余年来以创新的技术、卓越的解决方案和产品坚持不懈地对中国的发展提供全面支持，并以出众的品质和令人信赖的可靠性、领先的技术成就、不懈的创新追求，确立了在中国市场的领先地位。

2015年（2014年10月1日至2015年9月30日），西门子在中国的总营业收入达到69.4亿欧元，拥有超过32000名员工。

西门子已经发展成为中国社会和经济不可分割的一部分，并竭诚与中国携手合作，共同致力于实现可持续发展。

西门子MM440变频器：在变频器领域，也存在着一些难以控制的东西。

直到西门子功能强大的变频器问世之后，情况才有了改观。

MICROMASTER 440 是专门针对与通常相比需要更加广泛的功能和更高动态响应的应用而设计的。

这些高级矢量控制系统可确保一致的高驱动性能，即使发生突然负载变化时也是如此。

由于具有快速响应输入和定位减速斜坡，因此，甚至在不使用编码器的情况下也可以移动至目标位置。

该变频器带有一个集成制动斩波器，即使在制动和短减速斜坡期间，也能以突出的精度工作。

所有这些均可在0.12 kW (0.16 HP) 直至250 kW (350 HP) 的功率范围内实现。

工作原理：根据电机转速的公式n=n1(1-s)(1)N1=60f/p(2)式中：n-电机转速;n1-电机的同步转速;s-滑差;f-旋转磁场频率;P-电机极对数可知改变电机转速的方法有改变滑差s、改变旋转磁场频率f、改变电机极对数p三种。

变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。

是由由主电路和控制带电路组成的。

主电路是给异步电动机提供可控电源的电力转换部分，变频器的主电路分为两类，其中电压型是将电压源的直流变换为交流的变频器，直流回路的滤波部分是电容。

电流型是将电流源的直流变换为交流的变频器，其直流回路滤波部分是电感。

西门子变频器用于电机控制，既可以改变电压，又可以改变频率。

汽车上使用的由电池产生交流电的设备也以"inverter”的名称进行出售，西门子变频器的工作原理被广泛应用于各个领域。

1、什么是西门子变频器？西门子变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

2、为什么西门子变频器的电压与电流成比例的改变？异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。

因此，频率与电压要成比例地改变，即改变频率的同时控制西门子变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。

这种控制方式多用于风机、泵类节能型西门子变频器。

3、西门子变频器制动的有关问题制动的概念：指电能从电机侧流到西门子变频器侧（或供电电源侧），这时电机的转速高于同步转速，负载的能量分为动能和势能. 动能（由速度和重量确定其大小）随着物体的运动而累积。

当动能减为零时，该事物就处在停止状态。

机械抱闸装置的方法是用制动装置把物体动能转换为摩擦和能消耗掉。

对于西门子变频器，如果输出频率降低，电机转速将跟随频率同样降低。

这时会产生制动过程. 由制动产生的功率将返回到西门子变频器侧。

这些功率可以用电阻发热消耗。

在用于提升类负载,在下降时, 能量（势能）也要返回到西门子变频器(或电源)侧,进行制动.这种操作方法被称作“再生制动”，而该方法可应用于西门子变频器制动。

在减速期间，产生的功率如果不通过热消耗的方法消耗掉，而是把能量返回送到西门子变频器电源侧的方法叫做“功率返回再生方法”。

在实际中，这种应用需要“能量回馈单元”选件。

4、采用西门子变频器运转时，电机的起动电流、起动转矩怎样？采用西门子变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为125%~200%)。

西门子变频器说明书1. 引言西门子变频器是一款专业的电力调节设备，广泛应用于各个行业的电力传输和转换过程中。

本说明书旨在详细介绍西门子变频器的性能、安装、操作以及维护等相关内容，以便用户能够正确使用和维护该设备，确保其正常运行和延长使用寿命。

2. 产品概述西门子变频器是一种能够根据输入电源的电压和频率变化，来实现对电机转速进行精确控制的设备。

它适用于各种类型的电机，并且具有高效、稳定、耐用的特点。

西门子变频器能够帮助用户实现能源节约和智能化控制，提高生产效率。

3. 安装步骤3.1 环境准备在安装西门子变频器之前，请确保以下环境准备工作已经完成：- 确定安装位置：选择稳固的支架或面板来安装变频器。

- 安全电气工作：在进行任何操作之前，请确保停电，并遵守相关的安全规定和操作指南。

3.2 连接电源将输入电源正确地连接到西门子变频器，并确保所有连线都牢固可靠、接地良好。

请注意检查电源电压和频率是否符合设备要求。

3.3 连接电机将输出电缆正确连接到电机端子并确保连接牢固。

在连接过程中，请参考电机和设备的连接图，并根据标签上的信息进行正确的配线。

4. 操作指南4.1 启动和停止在正确完成安装之后，您可以按照以下步骤启动和停止西门子变频器：- 启动：打开电源，并按照变频器面板上的启动指示操作，确保各个参数设置正确。

- 停止：按下停止按钮，或者通过外部控制信号来停止变频器运行。

4.2 参数设置西门子变频器配备了一个用户友好的界面，您可以通过该界面设置和调整各种参数。

在更改参数之前，请确保对变频器的操作和控制有足够的了解。

更改参数时，请遵循说明书中给出的指导和建议。

5. 维护与故障处理5.1 维护为了保持西门子变频器的正常运行，定期进行维护工作十分重要。

以下是一些建议的维护措施：- 清洁：定期检查并清洁变频器的外壳和内部组件，确保无灰尘和杂物积聚。

- 散热措施：确保变频器周围的散热条件良好，保持适当的通风和散热，避免过热。

《西门子变频器培训》课件汇报人：2023-12-24•西门子变频器简介•西门子变频器的工作原理•西门子变频器的安装与调试目录•西门子变频器的维护与保养•西门子变频器的案例分析01西门子变频器简介变频器通过电力电子技术和微处理技术实现频率的调节，可以精确控制电机的转速和转矩，实现高效、节能的运行。

变频器的主要组成部分包括整流器、滤波器、逆变器和控制器等，各部分协同工作实现电机的调速和控制。

变频器是一种将固定频率的交流电转换为可变频率和电压的设备，广泛应用于电机控制和节能领域。

变频器的基本概念西门子变频器的发展经历了多个阶段，从最初的模拟电路控制到现在的数字电路控制，实现了技术的不断升级和改进。

随着电力电子技术和微处理技术的不断发展，西门子变频器的性能和功能也不断增强，能够满足各种复杂的应用需求。

西门子变频器在发展过程中，不断创新和优化，提高了产品的可靠性和稳定性，为用户提供了更加高效、可靠的解决方案。

西门子变频器在工业自动化领域应用广泛，如纺织、印刷、包装、电梯等，能够实现电机的精确控制和高效运行。

在交通运输领域，西门子变频器用于地铁、动车、船舶等交通工具的牵引和制动控制，提高运行安全性和舒适性。

在能源领域，西门子变频器用于风力发电、水力发电等可再生能源的控制和调节，提高能源的利用效率。

此外，西门子变频器还应用于市政工程、环保工程等领域，为城市的可持续发展提供技术支持。

02西门子变频器的工作原理电源输入逆变器控制电路保护电路变频器的组成结构01020304变频器接收来自电网的电能，经过滤波和整流后供给逆变器。

逆变器将直流电转换为频率可调的交流电，供给电动机。

控制电路对输入的信号进行处理，控制逆变器的开关状态，实现变频调速。

保护电路对变频器进行过流、过压、欠压等保护，确保设备安全运行。

空间矢量控制（SVC）通过控制逆变器的开关状态，实现电动机的转矩和速度的控制。

直接转矩控制（DTC）通过检测电动机的电压和电流，控制电动机的转矩和速度。
