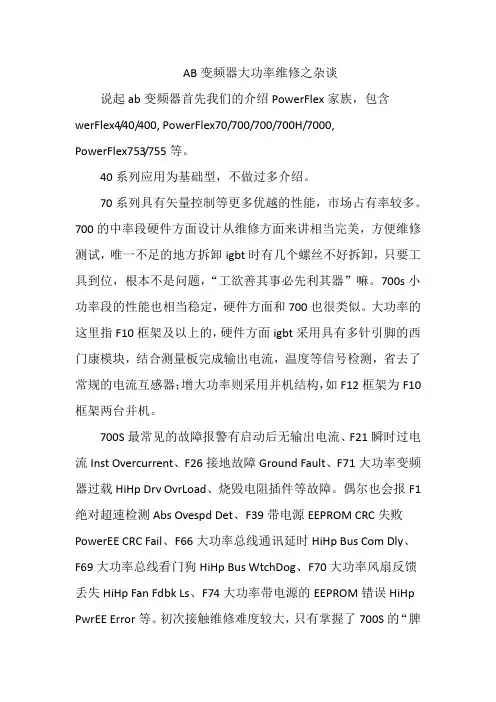

AB变频器大功率维修之杂谈说起ab变频器首先我们的介绍PowerFlex家族,包含werFlex4/40/400, PowerFlex70/700/700/700H/7000,PowerFlex753/755等。
40系列应用为基础型,不做过多介绍。
70系列具有矢量控制等更多优越的性能,市场占有率较多。
700的中率段硬件方面设计从维修方面来讲相当完美,方便维修测试,唯一不足的地方拆卸igbt时有几个螺丝不好拆卸,只要工具到位,根本不是问题,“工欲善其事必先利其器”嘛。
700s小功率段的性能也相当稳定,硬件方面和700也很类似。
大功率的这里指F10框架及以上的,硬件方面igbt采用具有多针引脚的西门康模块,结合测量板完成输出电流,温度等信号检测,省去了常规的电流互感器;增大功率则采用并机结构,如F12框架为F10框架两台并机。
700S最常见的故障报警有启动后无输出电流、F21瞬时过电流Inst Overcurrent、F26接地故障Ground Fault、F71大功率变频器过载HiHp Drv OvrLoad、烧毁电阻插件等故障。
偶尔也会报F1绝对超速检测Abs Ovespd Det、F39带电源EEPROM CRC失败PowerEE CRC Fail、F66大功率总线通讯延时HiHp Bus Com Dly、F69大功率总线看门狗HiHp Bus WtchDog、F70大功率风扇反馈丢失HiHp Fan Fdbk Ls、F74大功率带电源的EEPROM错误HiHp PwrEE Error等。
初次接触维修难度较大,只有掌握了700S的“脾气秉性”方可得心应手。
客户如果能够充分了解熟悉变频器,应用起来也是相当不错的。
750系列目前有753和755两款,早期的753经常报DPI端口丢失(大功率散热风扇造成的震动)可以屏蔽掉。
750系列硬件方面电路板采用插卡结构,根据功能需要选购板卡,相对应的参数也分端口设置。

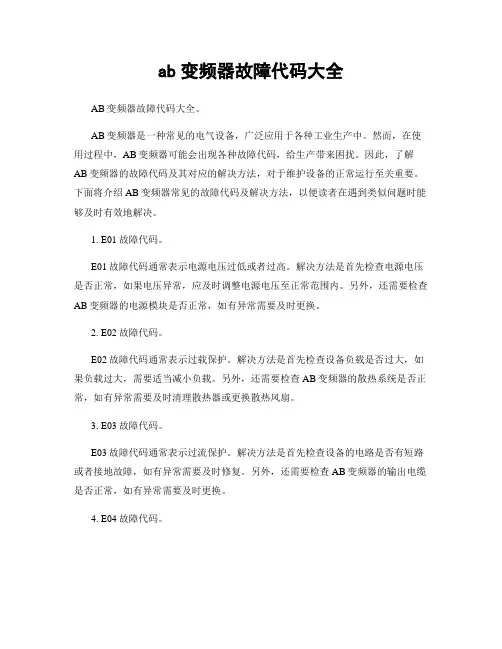

ab变频器故障代码大全AB变频器故障代码大全。
AB变频器是一种常见的电气设备,广泛应用于各种工业生产中。
然而,在使用过程中,AB变频器可能会出现各种故障代码,给生产带来困扰。
因此,了解AB变频器的故障代码及其对应的解决方法,对于维护设备的正常运行至关重要。
下面将介绍AB变频器常见的故障代码及解决方法,以便读者在遇到类似问题时能够及时有效地解决。
1. E01故障代码。
E01故障代码通常表示电源电压过低或者过高。
解决方法是首先检查电源电压是否正常,如果电压异常,应及时调整电源电压至正常范围内。
另外,还需要检查AB变频器的电源模块是否正常,如有异常需要及时更换。
2. E02故障代码。
E02故障代码通常表示过载保护。
解决方法是首先检查设备负载是否过大,如果负载过大,需要适当减小负载。
另外,还需要检查AB变频器的散热系统是否正常,如有异常需要及时清理散热器或更换散热风扇。
3. E03故障代码。
E03故障代码通常表示过流保护。
解决方法是首先检查设备的电路是否有短路或者接地故障,如有异常需要及时修复。
另外,还需要检查AB变频器的输出电缆是否正常,如有异常需要及时更换。
4. E04故障代码。
E04故障代码通常表示过压保护。
解决方法是首先检查电源电压是否正常,如果电压过高,需要及时调整电源电压。
另外,还需要检查AB变频器的电源模块是否正常,如有异常需要及时更换。
5. E05故障代码。
E05故障代码通常表示低压保护。
解决方法是首先检查电源电压是否正常,如果电压过低,需要及时调整电源电压。
另外,还需要检查AB变频器的电源模块是否正常,如有异常需要及时更换。
6. E06故障代码。
E06故障代码通常表示过载短路。
解决方法是首先检查设备负载是否过大,如果负载过大,需要适当减小负载。
另外,还需要检查AB变频器的输出电缆是否正常,如有异常需要及时更换。
7. E07故障代码。
E07故障代码通常表示电源断相。
解决方法是首先检查电源线路是否接触不良,如果有问题需要及时修复。

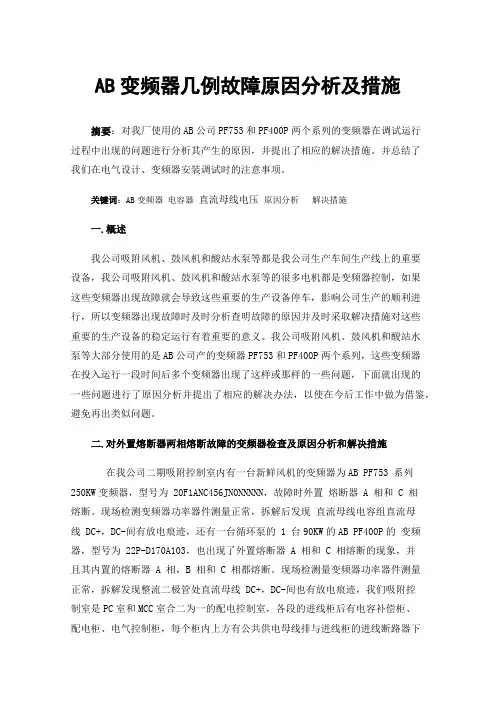

AB变频器几例故障原因分析及措施摘要:对我厂使用的AB公司PF753和PF400P两个系列的变频器在调试运行过程中出现的问题进行分析其产生的原因,并提出了相应的解决措施。
并总结了我们在电气设计、变频器安装调试时的注意事项。
关键词:AB变频器电容器直流母线电压原因分析解决措施一.概述我公司吸附风机、鼓风机和酸站水泵等都是我公司生产车间生产线上的重要设备,我公司吸附风机、鼓风机和酸站水泵等的很多电机都是变频器控制,如果这些变频器出现故障就会导致这些重要的生产设备停车,影响公司生产的顺利进行,所以变频器出现故障时及时分析查明故障的原因并及时采取解决措施对这些重要的生产设备的稳定运行有着重要的意义。
我公司吸附风机、鼓风机和酸站水泵等大部分使用的是AB公司产的变频器PF753和PF400P两个系列,这些变频器在投入运行一段时间后多个变频器出现了这样或那样的一些问题,下面就出现的一些问题进行了原因分析并提出了相应的解决办法,以使在今后工作中做为借鉴,避免再出类似问题。
二.对外置熔断器两相熔断故障的变频器检查及原因分析和解决措施在我公司二期吸附控制室内有一台新鲜风机的变频器为AB PF753 系列250KW变频器,型号为 20F1ANC456JN0NNNNN,故障时外置熔断器 A 相和 C 相熔断。
现场检测变频器功率器件测量正常,拆解后发现直流母线电容组直流母线 DC+,DC-间有放电痕迹,还有一台循环泵的 1 台90KW的AB PF400P的变频器,型号为 22P-D170A103,也出现了外置熔断器 A 相和 C 相熔断的现象,并且其内置的熔断器 A 相,B 相和 C 相都熔断。
现场检测量变频器功率器件测量正常,拆解发现整流二极管处直流母线 DC+,DC-间也有放电痕迹,我们吸附控制室是PC室和MCC室合二为一的配电控制室,各段的进线柜后有电容补偿柜、配电柜、电气控制柜,每个柜内上方有公共供电母线排与进线柜的进线断路器下口相连,控制柜的母线排下方为电机控制回路来控制电机,我们检查发现这两个变频器所在控制柜旁边就是电容补偿柜,给公共母线排的380V电源进行无功功率补偿,电容补偿柜每一路接有60.8Kvar电容和R7%的电抗器,因此我们根据其他大功率变频器使用分析变频器直流母线 DC+,DC-间有放电现象可能因为变频器进线母线排 AC380V的电源电压因有补偿电容产生突变和操作过电压并由此引起的电流冲击造成的。
变频器常见故障及处理方法
一、变频器故障产生原因
1、变频器内部故障原因:
(1)变频器电源纹波较大或瞬间开断,造成内部电路(如IC、TRIAC等)的损坏。
(2)变频器与负荷连接错误,使电路损坏。
(3)变频器内部电容不良、电感器不良导致电路损坏。
(4)变频器控制部件的维护保养不定期,导致电路的损坏。
(5)变频器电路元件和芯片的使用寿命已到终点,使其发生故障。
2、外界因素导致变频器故障:
(1)控制电路受到非电气性因素的影响,如腐蚀、潮湿、灰尘等,导致变频器发生故障。
(2)因变频器的散热不良而导致变频器运行热量过高,使其发生故障。
(3)变频器电磁辐射太强,使其受到电磁干扰,导致变频器故障。
三、变频器故障处理方法
1、在维修变频器故障时,首先应停止负荷设备运行,并断开电源,防止发生事故。
2、检查变频器的外部介面,如运行指示灯、故障指示灯、输入、输出等槽来识别故障点和异常情况。
3、根据检查结果,采取适当的措施,如更换变频器元件、检查变频器电路、检查接线端子等。
4、检查变频器外部电源条件,并根据电源状态正确调整变频器。
AB变频器的常见故障AB变频器由于进入中国市场还不长,可能好多用户对它并不是很熟悉,以下我们就丹佛斯的一些常见故障及解决办法和广大用户作一个探讨。
2、开关电源损坏这是众多变频器最常见的故障,通常是由于开关电源的负载发生短路造成的,AB变频器采用了新型脉宽集成控制器UC2844来调整开关电源的输出,同时UC2844还带有电流检测,电压反馈等功能,当发生无显示,控制端子无电压,DC12V,24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。
3、37—IGBT模块损坏IGBT模块损坏,这也是变频器损坏的常见故障之一,电机抖动,三相电流,电压不平衡,有频率显示却无电压输出,这些都是IGBT模块损坏的常见现象。
IGBT 模块损坏的原因有多种,首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路,堵转等。
其次驱动电路老化也有可能导致驱动波形失真,或驱动电压波动太大而导致IGBT损坏,在驱动电路的设计上丹佛斯应该是做的相当优秀的,每一路驱动电路丹佛斯都使用了独立的带变压器隔离的电源,控制信号也是通过门极驱动变压器提供,所以可靠性相当高。
ALARM29—过热过热,也是我们平时会碰到的一个故障。
那我们首先会想到散热风扇是否运转,丹佛斯在风扇控制上采用了ON/OFF控制方式,通过温度传感器采样温度信号,用斩波电路调整输出电压达到控制风扇转速的目的,即省了电,又延长了风扇的寿命。
其次我们也要检查散热通道是否畅通,有无堵塞现象。
对于大功率45kW以上的变频器在安装上一定要注意机器必须安装在平整,垂直无间隔物的表面,原因在于AB变频器出厂时不提供背板,所以风道是敞开的,不利于散热,我们发现很多AB变频器过热都是由于安装问题而导致的。
在平时运行中我们可能会碰到变频器提示电流极限。
对于一般的变频器在限流报警出现时不能正常平滑的工作,电压(频率)首先要降下来,直到电流下降到允许的范围,一旦电流低于允许值,电压(频率)会再次上升,从而导致系统的不稳定。

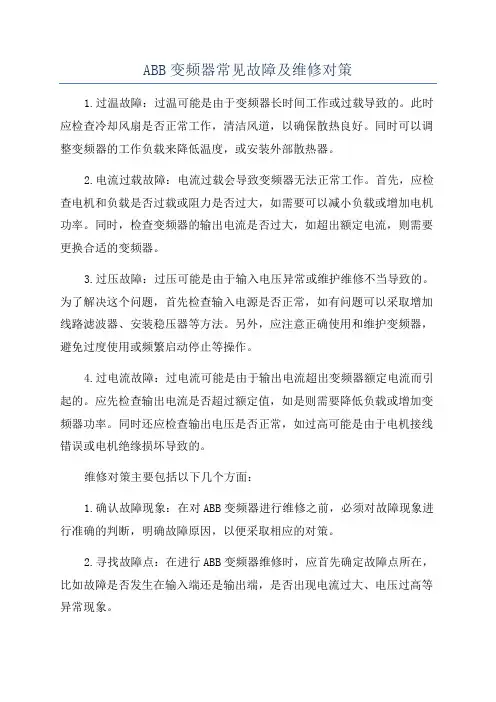

ABB变频器常见故障及维修对策1.过温故障:过温可能是由于变频器长时间工作或过载导致的。
此时应检查冷却风扇是否正常工作,清洁风道,以确保散热良好。
同时可以调整变频器的工作负载来降低温度,或安装外部散热器。
2.电流过载故障:电流过载会导致变频器无法正常工作。
首先,应检查电机和负载是否过载或阻力是否过大,如需要可以减小负载或增加电机功率。
同时,检查变频器的输出电流是否过大,如超出额定电流,则需要更换合适的变频器。
3.过压故障:过压可能是由于输入电压异常或维护维修不当导致的。
为了解决这个问题,首先检查输入电源是否正常,如有问题可以采取增加线路滤波器、安装稳压器等方法。
另外,应注意正确使用和维护变频器,避免过度使用或频繁启动停止等操作。
4.过电流故障:过电流可能是由于输出电流超出变频器额定电流而引起的。
应先检查输出电流是否超过额定值,如是则需要降低负载或增加变频器功率。
同时还应检查输出电压是否正常,如过高可能是由于电机接线错误或电机绝缘损坏导致的。
维修对策主要包括以下几个方面:1.确认故障现象:在对ABB变频器进行维修之前,必须对故障现象进行准确的判断,明确故障原因,以便采取相应的对策。
2.寻找故障点:在进行ABB变频器维修时,应首先确定故障点所在,比如故障是否发生在输入端还是输出端,是否出现电流过大、电压过高等异常现象。
3.维修方法选择:根据具体的故障原因,选择合适的维修方法进行修复。
比如对于过温故障,可以清洁风道、安装散热器等;对于电流过载故障,可以调整负载或更换适合的变频器。
4.维修材料使用:在进行ABB变频器维修时,应选择合适的维修材料,确保材料的质量,避免因使用低质量材料导致维修效果不佳或二次故障。
5.维修测试及验证:在对ABB变频器进行维修后,应进行相应的测试和验证,确认故障是否消除,以保证维修的效果。
总之,针对ABB变频器常见故障,我们可以通过检查和清洁散热系统,合理调整负载和电压,选择适合的变频器等方法进行维修。
变频器常见故障原因及处理方法
1.变频器常见故障现象及分析
(1)变频器工作故障
变频器工作故障是指变频器在按下启动按钮后,变频器不能正常工作,故障现象有:变频器不能工作,变频器端子上没有电压,变频器报警,变
频器不能正常启动,变频器开停不可控等,可能的故障原因有:漏电保护、过载保护、缺相保护、超速保护等。
(2)变频器热保护故障
变频器热保护故障是指变频器在工作过程中热保护继电器连续跳闸或
跳闸后不能复位,故障现象有:变频器工作负载过大,热保护继电器跳闸,变频器超出热保护范围等,可能的故障原因有:变频器温度超过设定温度,变频器热保护装置及其连接电路损坏,变频器热保护元件连接不良等。
(3)变频器过载故障
变频器过载故障是指变频器在工作过程中由于负载变化,超出设定功
率范围,变频器不能正常工作,故障现象有:变频器功率超出设定范围,
电流过高,变频器不能启动,变频器报警等。
可能的故障原因有:负载超载,负载阻力大,传动系统不平衡等。
2.变频器常见故障处理方法
(1)变频器工作故障处理方法
首先,分析故障原因。

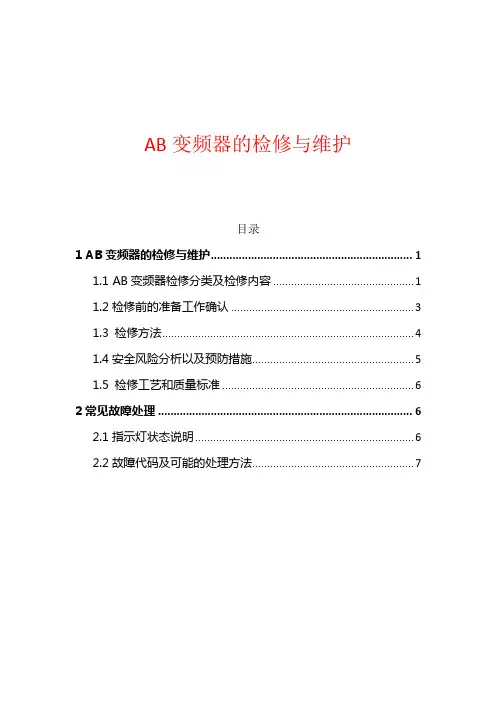

AB变频器的检修与维护目录1 AB变频器的检修与维护 (1)1.1 AB变频器检修分类及检修内容 (1)1.2检修前的准备工作确认 (3)1.3 检修方法 (4)1.4安全风险分析以及预防措施 (5)1.5 检修工艺和质量标准 (6)2常见故障处理 (6)2.1指示灯状态说明 (6)2.2故障代码及可能的处理方法 (7)1 AB变频器的检修与维护AB变频器日检每天进行一次;月检每3-6个月一次;年检每1-2年进行一次,或根据实际情况适当调整检修周期。
1.1 AB变频器检修分类及检修内容1.1.1日检对于以下项目,以目测检查为中心实施,有异常时应立即进行维修:(1)变频器运行电流、母线电压、进线电压、散热片温度;(2)电抗器、变压器是否过热、有异味;(3)环境温度、湿度、灰尘;(4)是否有异常噪音。
1.1.2小修(月检)注意事项:变频器带有高电压的电容器,在供电结束后它需要一定的时间进行放电。
在变频器工作前,确保电源和输入线路(R,S,T;L1,L2,L3)之间的绝缘。
等待3分钟,以使电容器放电达到安全电压等级。
LCD和LED指示灯变暗并不表明电容器已经放电到安全电压等级。
(1)柜内的清洁;(2)清扫空气过滤器冷却风道及内部灰尘;(3)电路部件的变色、变形,漏液(电容器、电阻、电抗器、变压器等)的确认;(4)控制板(电阻、电容器的变色、变形,基板的变色、变形、脏污焊接的老化等)的确认和清洁;(5)配线(有无因发热导致的变色、腐蚀)的确认;(6)检查电机、电缆对地绝缘;(7)紧固部分(螺栓,螺帽,螺钉累的松动)的确认;(8)测量开关电源输出各路电压的平稳性,如:5V、12V、15V、24V等电压。
(9)进行本装置的主电路部分的检查时,应在断开(off)后输入电源后,经过约5分钟以上,在验电后进行;为防止发生触电事故,在设备运转的状态下请不要打开门。
1.1.3年检(大修)冷却风扇:确认风量有无异常,风扇的噪声是否增加。
变频器常见故障原因及分析变频器常见故障原因及分析:一、停电故障1. 供电电源异常或供电线路故障:供电电源不稳定或供电线路不良接触会导致变频器停电。
2. 系统过载:如果系统过载,电压可能会下降,导致变频器停电。
二、短路故障1. 回路短路:线路或电机可能存在短路,导致电流过大,触发变频器的保护装置,使变频器停止工作。
2. 母线短路:在变频器的输入或输出侧出现母线短路也会导致变频器停机。
三、过电流故障1. 电机堵转:当电机过载或轴承磨损导致电机堵转时,会引起电机电流过大,变频器会检测到过电流并停机。
2. 母线电压异常:母线电压过高或过低会导致电机电流过大,变频器会检测到过电流并停机。
四、过载故障1. 电机过载:当电机承载过大或负载突然变大时,电流可能会超过变频器的承载能力,引起过载故障。
2. 过载时间过长:长时间运行在高负载工况下会导致变频器过热,触发过载保护,停机保护变频器。
五、过热故障1. 环境温度过高:变频器安装在狭小的空间或通风不良的环境中,导致变频器过热。
2. 散热器故障:变频器内部散热器故障或抽风风扇异常运转,会导致变频器温度升高,触发过热保护。
六、接地故障1. 接地电阻过大:变频器的接地电阻超过了设定值,会导致接地故障,并使变频器停机。
2. 接地线松动或断裂:接地线松动或断裂也会导致变频器接地故障和停机。
七、其他故障1. 内部电路故障:变频器内部电路元件损坏或接触不良,会导致变频器无法正常工作。
2. 控制信号异常:变频器的控制信号异常,如控制线路连接不良或控制信号干扰等,会导致变频器停机或出现其他故障。
根据以上分析,我们可以采取以下措施来避免变频器故障:1. 定期检查供电线路和供电电源,确保稳定供电。
2. 定期检查电机和线路是否存在短路情况,及时修复。
3. 合理选用变频器容量,避免过载运行。
4. 定期检查电机和轴承状态,及时更换磨损部件。
5. 安装变频器时要注意通风散热,避免过热情况发生。

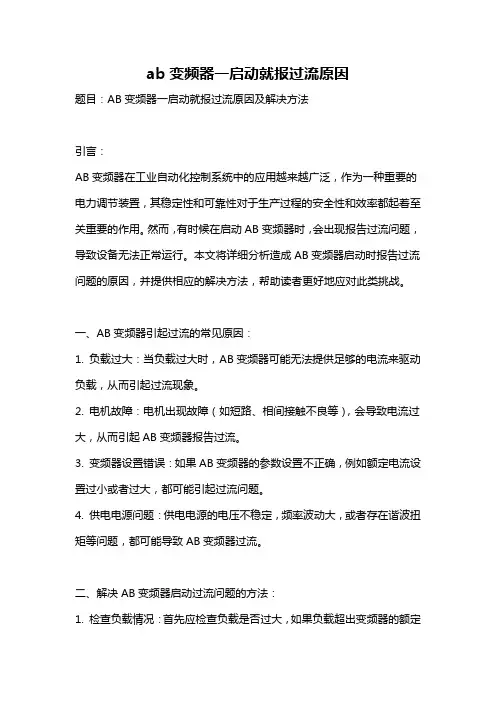

ab变频器一启动就报过流原因题目:AB变频器一启动就报过流原因及解决方法引言:AB变频器在工业自动化控制系统中的应用越来越广泛,作为一种重要的电力调节装置,其稳定性和可靠性对于生产过程的安全性和效率都起着至关重要的作用。
然而,有时候在启动AB变频器时,会出现报告过流问题,导致设备无法正常运行。
本文将详细分析造成AB变频器启动时报告过流问题的原因,并提供相应的解决方法,帮助读者更好地应对此类挑战。
一、AB变频器引起过流的常见原因:1. 负载过大:当负载过大时,AB变频器可能无法提供足够的电流来驱动负载,从而引起过流现象。
2. 电机故障:电机出现故障(如短路、相间接触不良等),会导致电流过大,从而引起AB变频器报告过流。
3. 变频器设置错误:如果AB变频器的参数设置不正确,例如额定电流设置过小或者过大,都可能引起过流问题。
4. 供电电源问题:供电电源的电压不稳定,频率波动大,或者存在谐波扭矩等问题,都可能导致AB变频器过流。
二、解决AB变频器启动过流问题的方法:1. 检查负载情况:首先应检查负载是否过大,如果负载超出变频器的额定负载范围,应选择更大功率的变频器来驱动负载。
可以通过检查负载电流来确定是否存在过载情况,并根据情况进行合理的调整。
2. 检查电机是否故障:如果负载正常,应仔细检查电机是否存在故障。
可以使用万用表检测电机绕组之间的电阻是否正常,确保没有短路或接触不良问题。
若电机故障,应及时修理或更换电机,以避免过流问题发生。
3. 检查变频器参数设置:检查AB变频器的参数设置是否正确,包括额定电流、起始电流、过载保护等参数。
根据实际负载情况进行合理设置,并确保参数设置与实际负载匹配。
4. 检查供电电源:对供电电源进行技术检测,确保电压稳定、频率平稳,并消除谐波扭矩等问题。
可以通过安装滤波器、稳压器等设备来改善供电质量,进一步减少过流现象。
三、AB变频器过流问题的预防措施:1. 合理设计负载系统:在设计负载系统时充分考虑负载的特性和变化范围,选择合适的变频器额定功率。

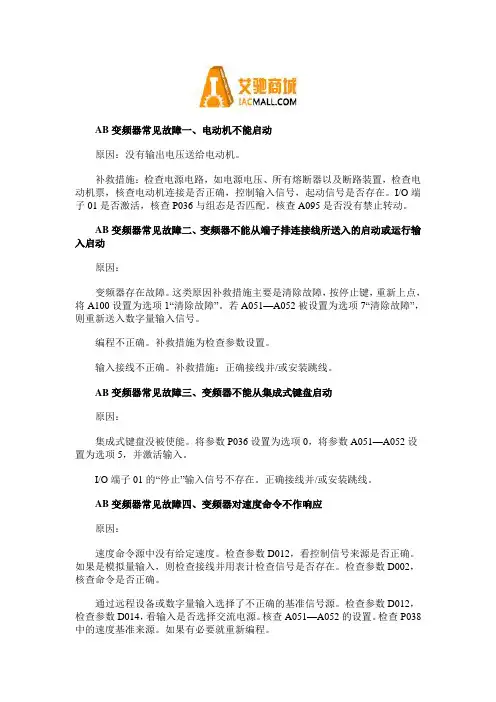

AB变频器常见故障一、电动机不能启动
原因:没有输出电压送给电动机。
补救措施:检查电源电路,如电源电压、所有熔断器以及断路装置,检查电动机票,核查电动机连接是否正确,控制输入信号,起动信号是否存在。
I/O端子01是否激活,核查P036与组态是否匹配。
核查A095是否没有禁止转动。
AB变频器常见故障二、变频器不能从端子排连接线所送入的启动或运行输入启动
原因:
变频器存在故障。
这类原因补救措施主要是清除故障,按停止键,重新上点,将A100设置为选项1“清除故障”。
若A051—A052被设置为选项7“清除故障”,则重新送入数字量输入信号。
编程不正确。
补救措施为检查参数设置。
输入接线不正确。
补救措施:正确接线并/或安装跳线。
AB变频器常见故障三、变频器不能从集成式键盘启动
原因:
集成式键盘没被使能。
将参数P036设置为选项0,将参数A051—A052设置为选项5,并激活输入。
I/O端子01的“停止”输入信号不存在。
正确接线并/或安装跳线。
AB变频器常见故障四、变频器对速度命令不作响应
原因:
速度命令源中没有给定速度。
检查参数D012,看控制信号来源是否正确。
如果是模拟量输入,则检查接线并用表计检查信号是否存在。
检查参数D002,核查命令是否正确。
通过远程设备或数字量输入选择了不正确的基准信号源。
检查参数D012,检查参数D014,看输入是否选择交流电源。
核查A051—A052的设置。
检查P038中的速度基准来源。
如果有必要就重新编程。
