模板支架培训课件

格式：ppt
大小：14.97 MB
文档页数：58

下载文档原格式

脚手架培训PPT课件

由毛竹或
手
楠竹制作的竹串片板,
板
常用规格长2、2.5、3m, 宽度19-40mm,厚度＞ 50mm。
宽度≮200mm,厚ቤተ መጻሕፍቲ ባይዱ≮50mm, 腐朽的脚手板不得使用
扣件式钢管脚手架
一般规定
⑴ 脚手架板和脚手架相互间应连接牢固。脚手架的两头均应放在横杆上，固定牢固。脚手板不准在跨度间有接头。
⑵脚手架要同建筑物连接牢固，立杆或支杆的底端要埋入地下，深度应该视土壤性质决定；在埋入杆子时候，要先将土夯实；如果是竹竿，必须在基坑内垫以砖石，以防下沉；遇松土或者无法挖坑的时候，必须绑设地杆子。 ⑶脚手板和斜道板要满铺于架子的横杆上。在斜道两边、斜道拐弯处和脚手架工作面的外侧，应
用12V以下的低压电源。
钢管脚手架的接地
落地式钢管脚手架
扣件式钢管脚手架
是由钢管和扣件连接而成的
通用型脚手架。其设计与施工应
符合JGJ130-2001《建筑施工扣
件式钢管脚手架安全技术
规范》 (2002版)的规定。
大横杆间距 1.2～
1.8m,≯1.8m
小横杆
附墙拉结踢脚板
落地式钢管脚手架
跨与立杆固定，高低差≯1m。靠边坡上方
的立杆轴线到边坡的距离≮500mm。
纵、横向扫地杆构造
落地式钢管脚手架
⑷ 搭设底层立杆时，应每隔6跨设置1根抛撑，直至连墙件安装稳定后，方可拆除；
制作，每块重量≯30kg。
冲
竹笆板
压
用3年竹龄的毛竹或楠竹横向密编,纵片用双片、间距≯160mm；横片一反一正,周边用两根竹片相对夹紧,≥16号镀锌铁丝扎牢。竹片宽
钢脚手板
宽×高一般为250×50,不得有裂纹、开焊、硬弯,并有防滑措施

GB55023-2022施工脚手架通用规范PPT课件

7.1.2操作人员应经过专业技术培训和专业考试合格后，持证上岗。脚手架搭设前，应按专项施工方案的要求
2.0.4脚手架搭设和拆除作业前，应将脚手架专项施工方案向施工现场管理人员及作
技术交底。
对操作人员进行技业人员进行安
全技术交底。术和安全作业交底
《危险性较大的分部分项工程安全管理规定》
当同时存在2个及以上作业层作业时，在同一跨距内各作业层的施工荷载标准值总和取值不应低于 4.0kN/m2。当在双排脚手架上同时有两个及以上操作层作业时，在同一跨距内各操作层的施工均布荷载标准值总和不得超过5kN/m2。
当在双排脚手架上同时有2
个及以上操作层作业时，在同一个跨距内各操作层的施工均布荷载标准值总和不得超过5.0kN/m2。
GB51210-2016
永久荷载
①脚手架结构件自重； ②脚手板、安全网、栏杆等附
件的自重； ③支撑脚手架所支撑的物体自
重；
④其他永久荷载。
①脚手架结构件自重； ②脚手板、安全网、栏杆等附
件的自重；
③支撑脚手架的支承体系自重；
④支撑脚手架之上的建筑结构材料及堆放物的自重；
⑤其他可按永久荷载计算的荷载。
强制性工程建设规范实施后，现行相关工程建设国家标准、行业标准中的强制性条文同时废止。现行工程建设地方标准中的强制性条文应及时修订，且不得低于强制性工程建设规范的规定。现行工程建设标准（包括强制性标准和推荐性标准）中有关规定与强制性工程建设规范的规定规定不一致的，以强制性工程建设规范的规定为准。
结构设计
结构设计
结构设计
GGBB55 11 221100-- 2200 11 66
计算项目

品茗培训课件

5
“隔一设一”计算中如何体现
3. 斜屋面结构的计算要点
☼板厚怎么取？ ☼水平力对架体的影响如何衡量？
思考：
1. 弧形楼板模板支架怎么算？ 2. 电梯机房模板支架怎么算？ 3. 大悬挑结构模板支架怎么算？ 4. 转换层结构模板支架保留层数
怎么算？
2014-12-31 6
目录
第一章——文件和规范要求第二章——专项方案编制的流程第三章——构造措施的重要性第四章——特殊工程的经验借鉴第五章——扣件式模板支架设计的技巧第六章——作图要求第七章——计算书第八章——专项方案的格式和内容
立杆稳定性及构造要求。
思考：斜屋面如何计算？
3
可调托撑式
扣件式
2014-12-31
现行标准不再单列高度折减系数，通过限制搭设高度和综合系数来反映高度所致影响
当现场有可靠措施避免悬挑或者限制悬挑长度时，可设其为0
GB50666-2011：取2.5 JGJ162-2008：如图 JGJ130-2011：荷载参JGJ162 DB33/1035-2006：取1
3）当采用悬臂吊模板、桁架支模方法时，其支撑结构的承载能力和刚度必须符合设计构造要求。
工程案例1
2014-12-31 9
2搁置式支模
架
工程案例2
2014-12-31
3悬挑式支模架
《建筑施工模板安全技术规范》（JGJ162-2008）
6.1.2-6
3）当采用悬臂吊模板、桁架支模方法时，其支撑结构的承载能力和刚度必须符合设计构造要求。
2014-12-31 2
5高大模板工程的定义解析
搭设高度8m及以上层高（泛义），非净高【《规程》DG/TJ08-16-2011：2.1.11支架立杆底面至支架立杆上部顶面的垂直距离】超高面临的风险

扣件式钢管脚手架培训ppt课件

高度24m以上的封闭型脚手架，应在拐角处及中间间隔6跨设置一道；
开口型双排脚手架的两端均必须设置。
随脚手架搭设同步进行，不得滞后
42
脚手架基础
1、基础平整密实；满足承载力计算要求； 2、立杆垫板或底座地面标高搞出自然地坪5-10cm； 3、基础排水通畅，使用期间不得有积水； 4、对脚手架基础沉降进行经常性检测。
4、拐弯处应设置平台，其宽度不应小于斜道宽度
5、斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于180mm。
6、运料斜道两端、平台外围和端部均应设置连墙件。
47
构配件设置几何原理分析几何不变几何不变
F 几何可变
48
F
几何可变
49
F
几何可变
50
斜腹杆
16
扣件
1、可锻铸铁、铸钢，符合《钢管脚手架扣件》 2、扣件螺栓拧紧扭力矩40~65N·m
合格证、质检报告
锈蚀、变形、滑丝等缺陷不
得使用
按扣件类型使用
螺栓扭力矩 65N·m不得
破坏
17
1、可用钢、木、竹，单块脚手板质量不宜大于30kg
脚手板 2、质量、尺寸等要求；
竹笆片
木脚手板（厚 5cm，宽20cm）
≥1m，不少于2 个旋转扣件
40
15m
高度在24m 及以上的双排脚手架应在外侧全立面连续设置剪刀撑
高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置。
41
横向斜撑
高度在24m 以下的封闭型双排脚手架可不设置；
5
4、事故分析

脚手架讲课课件

脚手架讲课
模板支架整体坍塌技术原因分析事故发生后，查看残存钢管支架的底部均无扫地杆架子底部步高约1.8m，局部脚手在架讲地课坑处步高达2.6m
模板支架整体坍塌技术原因分析
事故发生后，查看残存钢管支架的立杆连续4根钢管接头在同一高度架子底部与周边支架的水平连脚系手架杆讲课很少，立杆的横向约束很弱
脚手架讲课
事故发生经过
某学校风雨操场工程屋盖为网架结构，网架构配件总重量约30t。屋盖南北长36m,东西宽23m,四周各挑出4.5m, 檐高 14.56m。由于安装网架的需要，在柱内搭设满堂支撑脚手架 , 柱外四周搭设宽约5m的四排支撑脚手架。2003年6月20日下午 15时左右 ,工人将安装网架的构配件从地面吊运至内、外支撑脚手架顶部的作业平台上,其中西侧外支撑脚手架顶部长14.7m、宽5m的平台上分数堆集中堆放了约10t的网架构配件。吊运结束后 ,有7人集中在西侧作业平台上排放钢球 ,至16时左右 ,西侧外支撑脚手架发生坍塌,在场人员未及时逃生,造成1人死亡，5 人重伤的恶性事件。
2004年5月12日，一刚刚竣工的68米高烟囱工程，在准备拆除四周脚手架时，上料架突然倾翻，30名正在施工的工人全部翻下坠落，造成21脚人手架死讲课亡，9人受伤的惨剧
事故发生经过
2004年5月12日上午9时20分，一刚刚竣工的68m高烟囱施工工程，在准备拆除烟囱四周脚手架时，上料架突然倾翻，30名正在施工的民工全部翻下坠落，造成21人死亡，9人受伤的惨剧。
事故原因分析
●无专项支模施工方案，无计算书，没有组织专家进行论证、审查
●该支模架搭设不规范，查看现场无扫地杆、剪刀撑，南北向水平杆设置仅为所需用量的1/3，造成50%左右的立杆长细比过大，整体支承刚度严重不足，且与东西向主体结构没有进行有效拉结，造成该高支模架承载能力下降，而发生整体坍塌

盘扣式脚手架安全管理ppt课件

• 水平杆：承插型盘扣式钢管支架的水平杆件。 • 扣接头插销：固定扣接头与连接盘的专用楔形零
件。 • 斜杆：可与立杆上的连接盘扣接，用以提高支架
结构稳定性的斜向杆件，分为竖向斜杆和水平斜
杆两类。 • 可调底座：位于立杆底部可调节高度的底座。 • 可调托座：位于立杆顶部可调节高度的托撑
可调托座
4、可调底座和垫板应准确地放置在定位线上，并保持水平，垫板应平整、无翘曲，不得采用已开裂垫板。
5、立杆应通过立杆连接套管连接，在同一水平高度内相邻立杆连接套管接头的位置应错开；水平杆扣接头与连接盘通过插销连接，应采用榔头击紧插销，保证水平杆与立杆连接可靠。
6、每搭完一步支模架后，应及时校正水平杆步距，立杆的纵、横距，立杆的垂直偏差与水平杆的水平偏差。控制立杆的垂直偏差不应大于H/500，且不得大于50mm。
6
扣件式脚手架特点：
1.多功能根据具体施工要求，能组成模数为0.5m的多种组架尺寸和荷载的单排、双排脚手
架、支撑架、支撑柱、物料提升架等多种功能的施工装备，并能做曲线布置。脚手架能与可调下底托、可调上托、双可调早拆、挑梁、挑架等配件配合使用，可与各类钢管脚手架相互配合使用，实现各种多功能性。 • 可在任何不平整斜坡及阶梯型地基上搭设； • 可支撑阶梯形模版，可实现模版早拆； • 可实现部分支撑架早期拆除，可搭设通行道，挑檐飞翼； • 可配合搭设爬架、活动工作台、外排架等，实现各种功能支护作用； • 可作为仓储货架，可用于搭设各种舞台，广告工体钢度大，整体稳定性强。
10
5.承载能力大。立杆轴向传力，使脚手架整体在三维空间、结构强度高、整体稳定性好、圆盘具有可靠的轴向抗剪力，且各种杆件轴线交于一点，连接横杆数量比碗扣接头多出1倍，整体稳定准化，便于运输和管理。无零散易丢构件，损耗低，后期投入少。即进一步加快工程施工进度，在大型脚手架、大跨度、高支撑的项目中体现得尤为突出，搭设、拆除速度快给主体项目的施工赢得时间。

木工培训第二部分模板工程ppt课件

2021精选ppt
2
2、组合式钢模板
1）平面模板
肋高55mm，宽度以150mm为基础，按50晋级，长度以450mm 为基础，按150晋级。宽度 100， 150， 200， 250， 300mm五种；长度 450， 600， 750， 900， 1200，1500mm 六种；
故平模板共有 5×6 = 30 种，代号P ，如 P3015，表示宽度300mm、长度1500mm
3、梁模板
梁的特点是跨度大而宽度小，梁的下面一般是架空的。混凝土对梁模板既有
横向侧压力又有竖向压力。因此，要求梁模板有足够的强度和刚度，梁底均应
有支架系统，以防止过大的变形。
梁模板主要由侧模、底模、夹木及支架系统组成。待底模安装后，检查并调
整标高。梁模板安装后要拉中线检查，复核各梁模板的中心线位置是否正确。
100
P3015
P3006 P3004
2021精选ppt
6
3、胶合模板
幅面大，自重轻，锯截方便，不开裂不漏浆；尺寸一般为 915×1830mm， 1220×2440mm 。
2021精选ppt
7
2021精选ppt
8
4、钢框竹（木）胶合模板
2021精选ppt
9
三、基本构件模板构造
1、基础模板
（3）多层楼板模板的支柱拆除，上层楼板正在浇筑混凝土时，下一层楼板的支柱不得拆除，再下一层楼板的支柱，仅可部分拆除。跨度4m的梁下均应保留支柱，其间距不得大于3m。
（4）在拆模过程中，如发现混凝土有影响结构安全的质量问题时，应先处理后拆模。
（5）拆模时，应尽量避免损坏混凝土表面和模板，并应注意施工安全。
19
预留洞口模板

六米高支模板方案课件资料

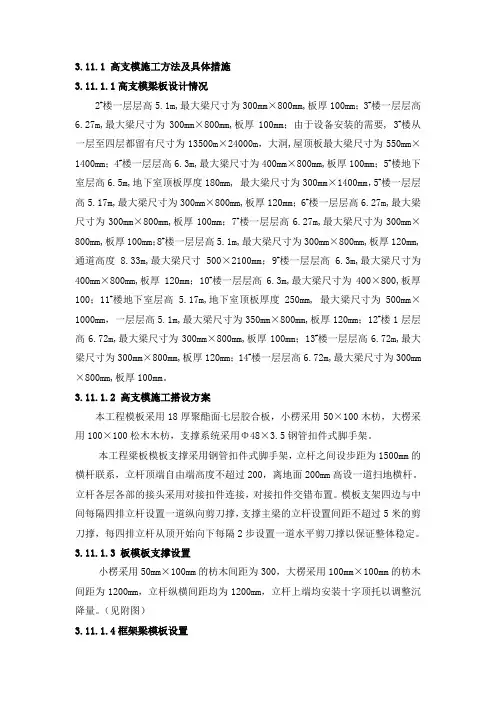

3.11.1 高支模施工方法及具体措施3.11.1.1高支模梁板设计情况2#楼一层层高5.1m,最大梁尺寸为300mm×800mm,板厚100mm；3#楼一层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm；由于设备安装的需要, 3#楼从一层至四层都留有尺寸为13500m×24000m，大洞,屋顶板最大梁尺寸为550mm×1400mm；4#楼一层层高6.3m,最大梁尺寸为400mm×800mm,板厚100mm；5#楼地下室层高6.5m,地下室顶板厚度180mm, 最大梁尺寸为300mm×1400mm，5#楼一层层高5.17m,最大梁尺寸为300mm×800mm,板厚120mm；6#楼一层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm；7#楼一层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm；8#楼一层层高5.1m,最大梁尺寸为300mm×800mm,板厚120mm,通道高度8.33m,最大梁尺寸500×2100mm；9#楼一层层高 6.3m,最大梁尺寸为400mm×800mm,板厚120mm；10#楼一层层高6.3m,最大梁尺寸为400×800,板厚100；11#楼地下室层高 5.17m,地下室顶板厚度250mm, 最大梁尺寸为500mm×1000mm，一层层高5.1m,最大梁尺寸为350mm×800mm,板厚120mm；12#楼1层层高6.72m,最大梁尺寸为300mm×800mm,板厚100mm；13#楼一层层高6.72m,最大梁尺寸为300mm×800mm,板厚120mm；14#楼一层层高6.72m,最大梁尺寸为300mm ×800mm,板厚100mm。

3.11.1.2 高支模施工搭设方案本工程模板采用18厚聚酯面七层胶合板，小楞采用50×100木枋，大楞采用100×100松木木枋，支撑系统采用Φ48×3.5钢管扣件式脚手架。

建筑施工模板安全技术规范学习课件

02
水平拉杆
没有与建筑物临时拉接发生的坍塌事故
现浇钢筋混凝土梁、板，当跨度大于4m时，模板应起拱；当设计无具体要求时，起拱高度宜为全长度的1/1000～3/1000.
现浇多层或高层房屋和构筑物，安装上层模板及其支架应符合下列规定：
下层楼板应具有承受上层施工荷载的承载能力，否则应加设支撑支架；
3
应进行全面的安全技术交底，操作班应熟悉设计与施工说明书，并应做好模板安装作业的分工准备。采用爬模、飞模、隧道模等特殊模板施工时，所有参加作业人员必须经过专门技术培训，考核合格后方可上岗。
6.1 一般规定
模板及其支架在安装过程中，必须设置有效防倾覆的临时固定设施。
04
当满堂或共享空间模板支架立柱高度高度超过8m时，若地基土达不到承载要求，无法防止立柱下沉，则应先施工地面下的工程，再分层回填夯实基土，浇筑地面混凝土垫层，达到强度后方可支模。
Q235—A级钢材
扣件必须符合规范要求
木材选用质量好的材料，不得有腐朽、霉变、虫蛀、折裂、枯节的木材。其外观、节理、防腐、含水率符合规范要求
外径48㎜的钢管,壁厚满足规范要求.
材质、机械性能（截面特性不便取值）符合要求
材质、性能、尺寸符合要求
PART02
4 荷载及变形
01
02
03
对大型浇筑设备，如上料平台、混凝土输送泵等按实际情况计算；采用布料机上料进行浇筑混凝土时，活荷载标准值取4kN/m2。
05
6.1.2 模板构造与安装应符合下列规定：
01
竖向模板和支架立柱支承部分安装在基土上时，应加设垫板，垫板应有足够强度和支承面积，且应中心承载。基土应坚实，并应有排水措施。对湿陷性黄土应有防水措施；对特别重要的结构工程可采用混凝土、打桩等措施防止支架柱下沉。对冻胀性土应有防冻融措施。

建筑工程高支模和高大支模专项施工方案培训课件.pptx

专项施工方案、管理、监理监督等相关要点---施工方案编制要点分析与总结
4)施工工艺技术（1）技术参数：方案中的技术参数的选定，要结合结构设计说明，明确混凝土强度、梁板柱的截面尺寸和梁、板底面标高，在参数描述中：立杆基础的压实度、钢管壁厚、立杆纵横向间距、水平杆步距、水平剪刀撑的位置和数量、竖向剪刀撑的位置和数量、梁板柱的支撑方案、梁板柱模板加固材料的选型及间距要与方案计算书保持一致，以保证方案的统一性和完整性。
3)施工计划施工计划编制需项目经理、项目部技术负责人、施工技术员、质检员、安全员、材料员、模板班组负责人、架子工班组负责人按施工现场的具体条件、进度要求、质量要求、安全要求共同进行分析与策划，必须符合进度、安全和质量要求，具有客观的、很强的可操作性。
Page 12
《建筑工程高支模与高大支模专项施工安全技术》
施工组织设计。
Page 10
《建筑工程高支模与高大支模专项施工安全技术》
专项施工方案、管理、监理监督等相关要点---施工方案编制要点分析与总结
人员资格要求，搭设人员持证上岗：
Page 11
《建筑工程高支模与高大支模专项施工安全技术》
专项施工方案、管理、监理监督等相关要点---施工方案编制要点分析与总结
建筑工程高支模和高大支模专项施工支撑体系专项施工方案、管理、监理、监督等相关要点
《建筑工程高支模与高大支模专项施工安全技术》
专项施工方案、管理、监理监督等相关要点---施工方案编制要点分析与总结
1.专项施工方案编制要点分析与总结
随着社会经济的不断发展，国家对人民文化生活质量、教育环境硬件提高的投入也越来越大，在公用建筑设计方面，大跨度、大空间的设计也越来越多，比如电影院、学校阶梯教室、会议厅等均为大跨度、大空间设计。

(行业)脚手架搭设安全标准化图册详解(行业讲座教学培训课件)

2.在施工层张挂水平网，施工层以下每隔两层且不大于10m设置一道水平防护。混凝土剪力墙核心筒结构可每隔两层且不大于10m设置一道硬质封闭水平防护。
（行业讲座教学培训课件）
电梯井、竖向井道的施工平台应使用型钢焊接的整体吊装平台，应用专项施工方案。平台支撑应使用14#及以上型号工字钢，或采用落地式支撑体系，应编制专项施工方案。平台移动过程中严禁上方站人。
1.水平悬挑防护棚搭设前，必须编制专项施工方案，方案必须保含钢丝绳、钢丝绳拉结预埋点、三角支架平面定位布置图。
2.悬挑防护棚钢丝绳间距不得大于 3000mm，拉结至上层结构板边缘预埋点，悬挑防护棚与结构之间采用三角支架并使用12号膨胀螺栓进行连接固定。
3.搭设悬挑水平防护棚之前必须先搭设操作架，确保搭设过程中作业人员的安全。
附着式升降脚手架搭设作业应编制安全专项施工方案，结构设计应进行计算，并按规定进行审核、审批。脚手架提升超过规定允许高度150m时,应组织专家对专项施工方案进行论证。附着式脚手架必须具有可靠的防倾覆、防坠落和同步升降控制的安全装置。
从事附着式升降脚手架施工的企业必须取得“附着式升降脚手架专业承包资质”。附着式升降脚手架应符合《建筑施工工具式脚手架安全技术规范》JGJ202标准。
（行业讲座教学培训课件）
2.3 悬挑层防护
（行业讲座教学培训课件）
悬挑式脚手架底层作业面应满铺脚手板，并且在紧贴底层脚手板下方兜设一道安全平网。（做法同落地式钢管脚手架）
（行业讲座教学培训课件）
1. 悬挑式脚手架底层作业面应沿脚手架长度
方向铺设木枋，并满铺脚手板进行硬质全封闭，并刷警示色。
（行业讲座教学培训课件）
脚手架安全标准图册
主讲人 XXXX

现浇箱梁施工培训课件

张拉、压浆、封锚
• 梁体混凝土强度达到设计规定的张拉强度和弹性模量（以梁体同条件养生的试件为准）。设计未规定时按施工规范的要求不低于设计强度的75%。
• 预应力筋张拉采用双控，即以张拉力控制为主，以伸长值作为校核。实测伸长值与理论伸长值的误差不得超过规范要求的±6%或设计要求。
• 张拉程序按技术规范的要求进行，一般为0 初应力 σcon（控制应力）持荷2min锚固。
• 压浆完成后，应将锚具周围冲洗干净并凿毛，设置钢筋网，浇筑封锚混凝土。
油表读数、实际伸长量的计算
1 由检定结果显示的回归方程分别计算出初始应力（一般为10% σcon）、20% σcon、100% σcon所对应的油表读数。（如果千斤顶行程小于钢绞线伸长量，则还需计算出50% σcon所对应的油表读数）。
注：对于曲线筋应将曲线段和直线段从切点分开，分别计算其伸长量，最后总伸长量由各段累加得出。
预应力张拉
压浆及封锚
1 压浆时，每一工作班应制取不小于3组尺寸为 40mm×40mm×160mm 的试件，标准养护48d，进行抗压试验和抗折强度试验，作为质量评定的依据。
2 压浆完成后，应及时对锚固端按设计要求进行封闭保护或防腐处理，需要封锚的锚具，应在压浆完成后对梁端混凝土凿毛并将其周围冲洗干净，设置钢筋网浇筑封锚混凝土。
全站仪或经纬仪：3处水准仪：检查3---5处
尺量：没跨检查1—3个断面
支架搭设
• 支架的总体构造和细部构造均应设置成几何不变体。
• 根据支架所承受的实际荷载选择立杆的间距和步距，并通过计算确保支架的强度、刚度、稳定性满足要求。
• 立杆底部设置可调底座或固定底座，底层纵横向水平杆作为扫地杆时，距离地面的高度应小于或等于350mm。立杆上端包括可调螺杆伸出顶层水平杆的长度不应大于0.7m。
