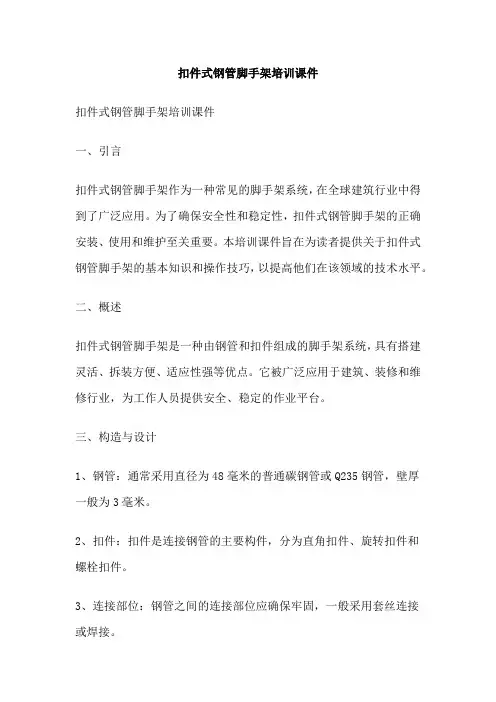

扣件式钢管脚手架培训课件扣件式钢管脚手架培训课件一、引言扣件式钢管脚手架作为一种常见的脚手架系统，在全球建筑行业中得到了广泛应用。

为了确保安全性和稳定性，扣件式钢管脚手架的正确安装、使用和维护至关重要。

本培训课件旨在为读者提供关于扣件式钢管脚手架的基本知识和操作技巧，以提高他们在该领域的技术水平。

二、概述扣件式钢管脚手架是一种由钢管和扣件组成的脚手架系统，具有搭建灵活、拆装方便、适应性强等优点。

它被广泛应用于建筑、装修和维修行业，为工作人员提供安全、稳定的作业平台。

三、构造与设计1、钢管：通常采用直径为48毫米的普通碳钢管或Q235钢管，壁厚一般为3毫米。

2、扣件：扣件是连接钢管的主要构件，分为直角扣件、旋转扣件和螺栓扣件。

3、连接部位：钢管之间的连接部位应确保牢固，一般采用套丝连接或焊接。

4、步距：上下层钢管之间的垂直距离，一般为1.5米。

5、横距：同一水平面内相邻两根钢管之间的距离，一般为0.8米。

四、安装与使用1、安装顺序：从一端开始，按先竖管后横管的顺序进行安装。

2、扣件连接：确保扣件连接牢固，防止松动或脱落。

3、垂直度：安装时应注意保持竖直钢管的垂直度。

4、作业平台：安装完横管后，应铺设踏板，并确保踏板牢固。

5、使用注意事项：严禁超载，避免踩踏钢管，定期检查扣件连接情况。

五、维护保养1、检查：定期检查扣件连接情况，发现松动或脱落应及时加固。

2、清洁：清除钢管表面的灰尘、油污和其他杂物。

3、润滑：定期对扣件进行润滑，保证其活动自如。

4、防锈：对钢管表面进行防锈处理，延长其使用寿命。

5、安全：确保脚手架周围设置安全网，防止物体坠落伤人。

六、案例分析以某高层建筑外墙施工为例，介绍了扣件式钢管脚手架在实际施工中的应用。

分析了如何根据工程需求选择合适的脚手架类型和设计参数，以及安装、使用和维护过程中需要注意的事项。

通过案例分析，使读者更好地理解扣件式钢管脚手架的实际操作和应用。

七、结论本培训课件详细介绍了扣件式钢管脚手架的基本知识、构造与设计、安装与使用、维护保养和案例分析等方面的内容。

扣件式钢管脚手架图文注解一、总则1、以《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）为编制依据，通过图文注解的形式，来解释扣件式脚手架关于质量、安全的搭设与拆除。

2、适应于房屋建筑工程和市政工程等施工用落地式双排扣件式钢管脚手架的施工。

二、术语1、扣件式脚手架：为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架。

2、单排扣件式钢管脚手架：只有一排立杆、横向水平杆的一端搁置固定在墙体上的脚手架3、双排扣件式钢管脚手架：由内外两排立杆和水平杆等构成的脚手架。

4、开口型脚手架：沿建筑周边非交圈设置的脚手架为开口型脚手架；其中直线型的脚手架为一字形脚手架。

5、扣件：采用螺栓紧固的扣接连接件扣件。

6、防滑扣件：根据抗滑要求增设的非连接用途扣件。

7、水平杆：沿脚手架纵向设置的水平杆为纵向水平杆（长度6.5m）；沿脚手架横向设置的水平杆为横向水平杆（长度1.5-2m）。

8、扫地杆：贴近楼（地）面，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。

9、连墙件：将脚手架架体与建筑物主体构件连接，能够传递拉力和压力的构件。

10、横向斜撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。

11、剪刀撑：在脚手架竖向或水平方向成对设置的交叉斜杆。

12、抛撑：用于脚手架侧面支撑，与脚手架外侧面斜交的杆件。

13、步距：上下水平杆轴线间的距离。

14、跨距：脚手架纵向相邻立杆之间的轴线距离。

15、主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。

16、满堂扣件式钢管脚手架：在纵、横方向，由不少于三排立杆并水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。

该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。

17、满堂扣件式钢管支撑架：在纵、横方向，由不少与三排立杆并于水平杆，水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。

该架体顶部钢结构安装等（同类工程）施工荷载通过可调托轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。
