升压站土建、电气项目划分表

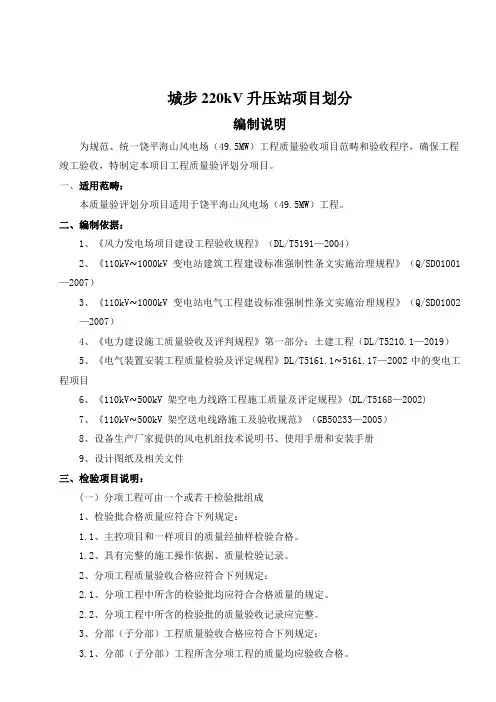

城步220kV升压站项目划分编制说明为规范、统一饶平海山风电场（49.5MW）工程质量验收项目范畴和验收程序，确保工程竣工验收，特制定本项目工程质量验评划分项目。

一、适用范畴：本质量验评划分项目适用于饶平海山风电场（49.5MW）工程。

二、编制依据：1、《风力发电场项目建设工程验收规程》（DL/T5191—2004）2、《110kV~1000kV变电站建筑工程建设标准强制性条文实施治理规程》（Q/SD01001—2007）3、《110kV~1000kV变电站电气工程建设标准强制性条文实施治理规程》（Q/SD01002—2007）4、《电力建设施工质量验收及评判规程》第一部分：土建工程（DL/T5210.1—2019）5、《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17—2002中的变电工程项目6、《110kV~500kV 架空电力线路工程施工质量及评定规程》(DL/T5168—2002)7、《110kV~500kV 架空送电线路施工及验收规范》（GB50233—2005）8、设备生产厂家提供的风电机组技术说明书、使用手册和安装手册9、设计图纸及相关文件三、检验项目说明：(一）分项工程可由一个或若干检验批组成1、检验批合格质量应符合下列规定：1.1、主控项目和一样项目的质量经抽样检验合格。

1.2、具有完整的施工操作依据、质量检验记录。

2、分项工程质量验收合格应符合下列规定：2.1、分项工程中所含的检验批均应符合合格质量的规定。

2.2、分项工程中所含的检验批的质量验收记录应完整。

3、分部（子分部）工程质量验收合格应符合下列规定：3.1、分部（子分部）工程所含分项工程的质量均应验收合格。

3.2、质量操纵资料应完整，观感质量验收应符合要求4、单位（子单位）工程质量验收合格应符合下列规定：4.1、单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。

4.2、质量操纵资料应完整。

精选文档附录2项目区分表摘自SL176—1996《水利水电工程施工质量评定规程》工程类型单位工程分部工程说明（一）土质（斜）墙土石坝一、拦河坝（二）均质土坝工程（三）混凝土面板堆石坝1、地基开挖与办理2、地基防渗3、防渗心（斜墙）★4、坝体填筑5、排水6、上游坝面护坡7、下游坝面护坡8、坝顶9、护岸及其余10、观察设备1、地基开挖与办理2、地基防渗3、坝体填筑4、排水5、上游坝面护坡6、下游坝面护坡7、坝顶8、护岸及其余9、观察设备1、地基开挖与办理2、趾板及地基防渗3、混凝土面板及接缝止水4、垫层与过渡层5、堆石体6、下游坝面护坡7、坝顶]8、护岸及其余9、观察设备视工程量可分为数个分部工程视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等视工程量可分为数个分部工程视工程量及施工部署可分为数个分部工程含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等.续表：工程类型单位工程分部工程精选文档说明一、拦河坝工程（四）沥青混凝土防渗墙斜（心）墙土石坝（五）复合土工膜斜（心）墙土石坝（六）混凝土（含碾压混凝土）重力坝1、地基开挖与办理2、地基防渗3、沥青混凝土斜（心）墙★4、坝体填筑5、排水6、上游坝面护坡7、下游坝面护坡8、坝顶9、护岸及其余10、观察设备1、地基开挖与办理2、地基防渗3、土工膜斜（心）墙★4、坝体填筑5、排水6、上游坝面护坡7、下游坝面护坡8、坝顶9、护岸及其余10、观察设备1、地基开挖与办理2、地基防渗与排水3、非溢流坝段4、溢流坝段★5、引水坝段6、厂坝联络段7、底孔坝段8、坝体接缝灌浆9、廊道及坝内交通10、坝顶11、消能防冲工程12、观察设备13、金属构造及启闭机安装含反滤层视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等含垫层及过滤层视工程量及施工部署可分为数个分部工程含坝体、坝面及地基排水含马道、梯步、排沟渠含防浪墙、栏杆、路面、灯饰等视工程量及施工部署可分为数个分部工程不包含坝体引水工程，含河床式电站含、栏杆、路面、灯饰等大型工程可区分为数个分部工程.精选文档续表：工程类型单位工程分部工程说明1、地基开挖与办理2、地基防渗与排水3、非溢流坝段视工程量及施工部署可分为数个分部工程△4、溢流坝段★5、底孔坝段（七）混凝土（含6、坝体接缝灌浆含栏杆、路面、灯饰等一、拦河坝7、廊道碾压混凝土）拱8、消能防冲工程坝9、坝顶仅限于有周边缝拱坝△10、推力墩（重力墩、翼坝）仅限于铰拱坝11、周边锉△12、铰座13、金属构造及启闭机安装14、观察设备.（八）浆砌石重力坝续表：工程类型单位工程一、拦河坝（九）浆砌石拱工程坝精选文档1、地基开挖与办理2、地基防渗与排水3、非溢流坝段△4、溢流坝段★5、引水坝段视工程量及施工部署可分为数个分部工程6、厂坝联络段7、底孔坝段8、坝面（坝体）防渗不包含坝体引水工程，含河床式电站9、坝体接缝灌浆10、廊道及坝内交通含、栏杆、路面、灯饰等11、坝顶12、消能防冲工程大型工程可区分为数个分部工程13、观察设备14、金属构造及启闭机安装分部工程说明1、地基开挖与办理2、地基防渗与排水3、非溢流坝段△4、溢流坝段★5、底孔坝段视工程量及施工部署可分为数个分部工程6、坝面（坝体）防渗7、坝体接缝灌浆8、廊道9、消能防冲10、坝顶含、栏杆、路面、灯饰等11、推力墩（重力墩、翼坝）12、金属构造及启闭机安装13、观察设备.精选文档（一）溢洪道工程（含陡槽溢洪道、侧堰溢洪道、竖井溢洪道）二、泄洪工程（二）泄洪洞（含放空洞）续表：1、地基防渗与排水2、入口引水段3、闸室段（或溢流堰）4、泄水段5、消能防冲段6、尾水段7、护坡及其余8、金属构造及启闭机安装1、进水口或竖井（土建）2、有压泄水段3、无压泄水段4、工作闸门段（土建）5、出口消能段6、尾水段7、金属构造及启闭机安装视工程量及施工部署可分为数个分部工程视工程量及施工部署可分为数个分部工程工程类型单位工程分部工程（一）坝体引水△1、入口水闸室段（土建）工程（含发电灌2、引水段溉、工业及生活3、厂坝联络段取水口工程）4、金属构造及启闭机安装三、引水工程△1、入口水闸室段（土建）（二）引水隧洞2、隧洞开挖与衬砌及压力管道工程3、调压井△4、压力管道段5、回填与固结灌浆6、金属构造及启闭机安装说明底坎及其以上部分视工程量及施工部署可分为数个分部工程视工程量及施工部署可分为数个分部工程.（三）引沟渠道工程四、发电工（一）地面发电程厂房工程续表：工程类型单位工程三、引水工（二）地下发电程四、发电厂房工程工程1、入口闸室段（土建）2、明渠、暗渠3、渠道主要建筑物4、前池5、溢流堰及冲沙建筑6、金属构造及启闭机安装1、入口段2、安装间3、主机段（土建）4、尾水段5、尾沟渠6、副厂房、中控室7、水轮发电机组安装8、协助设备安装9、电气设备安装10、通讯系统11、金属构造及启闭（起重）设备安装12、主厂房房建工程13、厂区交通、排水及绿化分部工程1、安装间2、主机段（土建）3、尾水段4、尾水洞5、副厂房、中控室6、交通隧洞7、出线洞8、通风洞9、水轮发电机组安装10、协助设备安装11、电气设备安装精选文档视工程量及施工部署可分为数个分部工程闸坝式每台机组段为一个分部工程每台机组为一个分部工程电气一次、电气二次可排列分部工程拦污栅、入口及尾水闸门启闭机、桥式起重机可单列分部工程说明每台机组段为一分部工程每台机组为一分部工程尾水闸门启闭机、桥式起重机可单列分部.精选文档（三）坝内式发电厂房工程地面升压变电五、升压变站、地下升压变电工程电站续表：12、金属构造及启闭（起重）安装13、通讯系统14、砌体及装饰工程1、进水口闸室段（土建）2、压力管道3、安装间4、主机段（土建）5、尾水段6、副厂房及中控室7、交通隧洞8、水轮发电机组安装9、协助设备安装10、电气设备安装11、通讯系统12、交通廊道13、金属构造及启闭（起重安装）14、砌体及装饰工程1、变电站（土建）2、开关站（土建）3、操作控制室4、主变压器安装5、其余电气设备安装6、交通洞工程每台机组段为一分部工程每台机组为一分部工程拦污栅、入口及尾水闸门启闭机、桥式起重机可单列分部工程仅限于地下升压站工程类型单位工程分部工程说明.精选文档（一）船闸工程六、航运工程（二）升船机工程（一）漂木道工程七、过水工程（二）过木机工程八、水闸工程（含拦河（一）泄洪闸、闸、岸边引分洪闸、分水闸、（排）水闸冲砂闸、克制闸及沿海拦潮闸工程）续表：1、上引航道2、上闸首段3、中闸首段4、下闸首段5、闸室段6、下引航道7、交通桥8、金属构造及启闭（设备）安装9、电控设备安装1、上引航道2、升船机室3、金属构造及机电设备安装4、斜坡道5、下引航道1、入口段2、槽身材3、出口段4、金属构造及机电设备安装1、入口段2、过本机3、出口段4、木片电设备安装1、上游联络段2、闸室段3、消能防冲段4、下游联络段5、地基防渗及排水6、交通桥7、金属构造及启闭机安装视工程量可区分为数个分部工程每段闸首为一分部工程大型工程可区分为数个分部工程.精选文档工程类型九、过鱼工程十、交通工程单位工程（一）鱼闸工程（二）鱼道工程1、路基工程2、路面工程（一）专3、桥梁工用程（大、中公分部工程1、上鱼室2、井或闸室3、下鱼室4、金属构造及启闭机安装1、入口段2、槽身材3、出口段4、金属构造及启闭机安装1、路基土石方工程2、排水工程3、小桥4、中小型涵洞5、砌筑工程6、大型挡土墙路面工程△1、基础及墩、台2、上部支承构造3、整体及桥面说明以１～３km路段区分分部工程挡土墙、护坡、丁坝等墙高不小于6m，且长度不小于200m或墙身面积不小于1000m2时为大型土墙以１～３km路段区分分部工程特大桥能够每座为一单位工程路型）（全路工汇总）程4、互通立4、引桥工程5、防备工程1、引道工程含护坡、护岸、导流工程等交工程（全路汇总）5、地道工程（全路汇总）△2、桥梁工程视工程量可分为数个分部工程3、匝道工程1、洞身开挖△2、洞身衬砌专长地道能够每座为一单位工程3、整体及洞口△4、地道路面.续表：工程类型单位工程分部工程路（△1、标记标线工一6、交通安△2、防备栏、栅程）专全设备3、紧迫电话安装用4、照明设备安装十、交通工公程（程二按铁路工）专程有关规按铁路工程有关规定区分用铁定区分路工精选文档说明以1～3km路段区分分部工程房（1、宿舍屋三）2、其余生永久活福利房性生屋活十一、管理生（1、办公楼产四2、修配房设备房）屋屋永久3、库房性4、其余辅辅助助性房子（三）通讯设备（一）进水闸渠道工程（二）分水闸、克制闸、泄水闸、冲砂闸1、地基与基础工程2、主体工程3、地面与楼面工程4、门窗工程5、装饰工程6、屋面工程7、采暖卫生与煤气工程8、电气安装工程9、通风与空调工程10、电梯安装工程按有关规定区分1、入口段△2、闸室段（土建）3、泄水段4、消能防水冲工程5、沉砂设备6、金属构造及启闭机安装1、入口段2、闸室段（土建）3、交通桥4、消能防冲工程5、下游联接段6、金属构造及启闭机安装房子建筑工程系按《建筑安装工程质量查验评定一致标准》GBJ300—88区分分部工程.续表：工程类型单位工程（三）隧洞精选文档分部工程说明1、入口段洞身材含洞身开挖与衬砌，可视工程量△2、洞身材△3、隧洞灌浆按桩号分为数个分部工程4、出口段（四）渡槽△1、基础工程2、出入口段3、槽身4、支承构造视工程量分为数个分部工程渠道工程（五）公路桥或机耕桥（六）道虹吸管道工程（指规模较大的倒虹管道工程）（七）涵洞（制与铁路、公路及河流交错的大型涵洞）（八）干渠或支渠见附录2“交通工程”中的公人行桥列入相应明渠分部工程路桥梁1、入口段△2、管道段视工程量分为数个分部工程3、出口段4、金属构造及启闭机安装1、入口段△2、洞身视工程量分为数个分部工程3、出口1、明渠2、斜坡、跌水3、暗渠视工程量分为数个分部工程4、沿渠小型建筑物5、沿渠公路.精选文档（九）管理房子（指管理站（点）见附录2“十一、管理设备”闸房列如闸室分部工程的生活及生产用房、不含闸房）续表：工程类型单位工程（一）堤身工程提分部工程说明1、堤基办理工程堤基办理与相应堤身△2、堤基防渗工程防渗办理按有关规程区分单元工程★3、堤身防渗工程按有关规程原则区分单元工程△4、堤身填（浇、砌）筑工碾压式土堤按层，段区分单元工程，程（包含碾压式土堤填筑工程、分区土质堤填筑工程、分新筑堤按堤轴线长度200～500m，老堤加区土质堤工程、土料吹填筑堤高墙厚按堤段填筑量1000～2000m3为按一工程、混凝土防洪墙工程、砌石堤工程）个吹填围堰区段（仓）或按堤轴线长100m～5、填塘固基500m区分为一个单元工程；砼防洪墙及砌石堤工程，按有关规程区分原则区分单元防工程（二）堤岸防备工程（三）交错、联结建筑工程（包括涵闸、公路桥及其余跨河工程）6、压浸平台7、堤身平台8、堤脚防备1、护脚工程△2、护坡工程依据各建筑物的设计特色并参照有关规程区分分部工程工程。
