建筑电气工程分部、分项工程划分表一、引言建筑电气工程是指在建筑物中安装电气设备、线路和配电系统，以及与之相关的工程。

建筑电气工程的划分主要包括分部工程和分项工程两个方面。

本文将详细介绍建筑电气工程的分部、分项工程划分表。

二、建筑电气工程分部工程建筑电气工程分部工程包括以下几个部分：1. 电源系统电源系统是指建筑物内的电力来源，包括发电机、变压器、电容器等设备，以及与之相关的开关、保护、控制设备。

电源系统是建筑电气工程的基础，其稳定性和可靠性对整个建筑电气系统的安全运行至关重要。

2. 配电系统配电系统是指将电源系统提供的电能分配到各个用电设备之间的系统。

它包括配电变压器、开关柜、配电盘、电缆、线路等设备。

配电系统应具有合理的接线方式和均衡的负荷分配，以确保建筑物内各个设备正常使用。

3. 照明系统照明系统是指建筑物内的照明设备和供电系统。

它包括照明灯具、开关、调光器、控制器、配电盘等设备。

照明系统应根据建筑物的不同用途和环境要求设计，以提供适宜的光照强度和光色，满足建筑物内各个区域的照明需求。

4. 弱电系统弱电系统是指建筑物内的信号、通信、监控、安防等设备和系统。

它包括电话、网络、广播、门禁、监控、报警等设备。

弱电系统应具有高度的可靠性和稳定性，以确保建筑物内各个设备的正常运行和数据传输。

三、建筑电气工程分项工程建筑电气工程分项工程包括以下几个部分：1. 线路敷设线路敷设是指将电缆、电线等电气设备敷设到建筑物内各个用电设备之间的工程。

它包括线路敷设的路径确定、电线、电缆敷设、管道、槽道等设施的安装，以及线路的接头、穿墙管、保护装置等。

2. 开关插座安装开关插座安装是指建筑物内各个用电设备的开关、插座、面板等设备的安装。

它包括开关插座的安装位置确定、开关插座的接线、接地、保护等，以及开关插座的调试和验收。

3. 灯具安装灯具安装是指建筑物内各个区域的照明灯具的安装。

它包括灯具的安装高度、安装位置的确定、灯具的接线、保护、调光等，以及灯具的调试和验收。

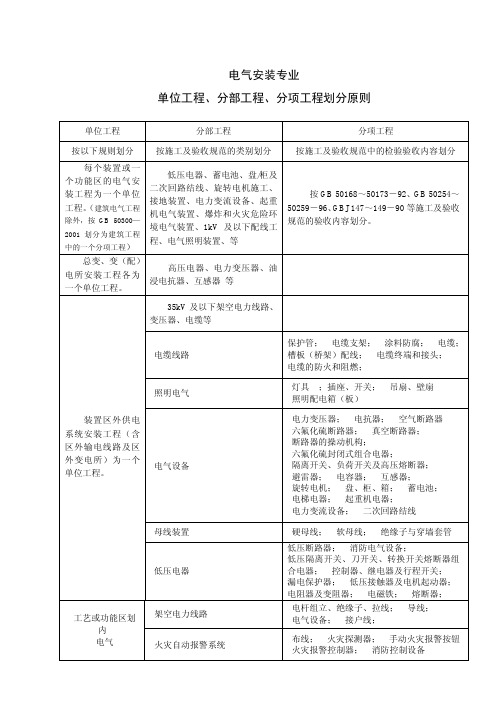

电气安装专业单位工程、分部工程、分项工程划分原则单位工程分部工程分项工程按以下规则划分按施工及验收规范的类别划分按施工及验收规范中的检验验收内容划分每个装置或一个功能区的电气安装工程为一个单位工程。

（建筑电气工程除外，按GB 50300—2001划分为建筑工程中的一个分项工程）低压电器、蓄电池、盘/柜及二次回路结线、旋转电机施工、接地装置、电力变流设备、起重机电气装置、爆炸和火灾危险环境电气装置、1kV及以下配线工程、电气照明装置、等按GB 50168～50173－92、GB 50254～50259－96、GBJ 147～149－90等施工及验收规范的验收内容划分。

总变、变（配）电所安装工程各为一个单位工程。

高压电器、电力变压器、油浸电抗器、互感器等35kV及以下架空电力线路、变压器、电缆等电缆线路保护管；电缆支架；涂料防腐；电缆；槽板（桥架）配线；电缆终端和接头；电缆的防火和阻燃；照明电气灯具；插座、开关；吊扇、壁扇照明配电箱（板）电气设备电力变压器；电抗器；空气断路器六氟化硫断路器；真空断路器；断路器的操动机构；六氟化硫封闭式组合电器；隔离开关、负荷开关及高压熔断器；避雷器；电容器；互感器；旋转电机；盘、柜、箱；蓄电池；电梯电器；起重机电器；电力变流设备；二次回路结线母线装置硬母线；软母线；绝缘子与穿墙套管装置区外供电系统安装工程（含区外输电线路及区外变电所）为一个单位工程。

低压电器低压断路器；消防电气设备；低压隔离开关、刀开关、转换开关熔断器组合电器；控制器、继电器及行程开关；漏电保护器；低压接触器及电机起动器；电阻器及变阻器；电磁铁；熔断器；架空电力线路电杆组立、绝缘子、拉线；导线；电气设备；接户线；工艺或功能区划内电气火灾自动报警系统布线；火灾探测器；手动火灾报警按钮火灾报警控制器；消防控制设备。

聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划1聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划2聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划3聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划4聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划5聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划6聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划7聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划8聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划9聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划10聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划11聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划12聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划[内容摘要]：监理工程师在建筑电气工程的施工监理过程中，如何从检验批划分、质量控制资料及安全和功能检验（检测）资料、工序报验的时间、资料填写几个方面进行工程质量验收资料的控制。

[关键词]：建筑电气工程质量验收资料控制检验批划分附加表式时间控制资料填写自2002年11月1日《建筑工程质量验收资料》开始在新的工程中使用，我一直在施工现场从事建筑安装工程的监理工作。

在对现场工程质量进行控制时，对工程质量验收资料的控制也逐渐成为质量控制的一种手段。

通过两年来对《建筑工程质量验收资料》的实践应用与总结，尤其是对《建筑电气工程施工质量验收资料》的报验、收集、整理，总结了一些经验，并在2004年所在的“楚港兴市花苑”工程监理过程中具体实施，得到了建设单位和施工单位的认可及好评。

13根据《建筑工程施工质量验收统一标准》，建筑电气工程是一个分部工程，其下有7个子分部工程，针对普通住宅常用的几个分项工程本文做详细说明。

监理对建筑电气工程质量验收资料的控制，主要从以下几个方面入手。

1．检验批划分的控制在施工过程中，监理所收到的质量验收资料主要是施工单位的材料报验单和工序报验单，工序报验即各分项工程检验批的报验。

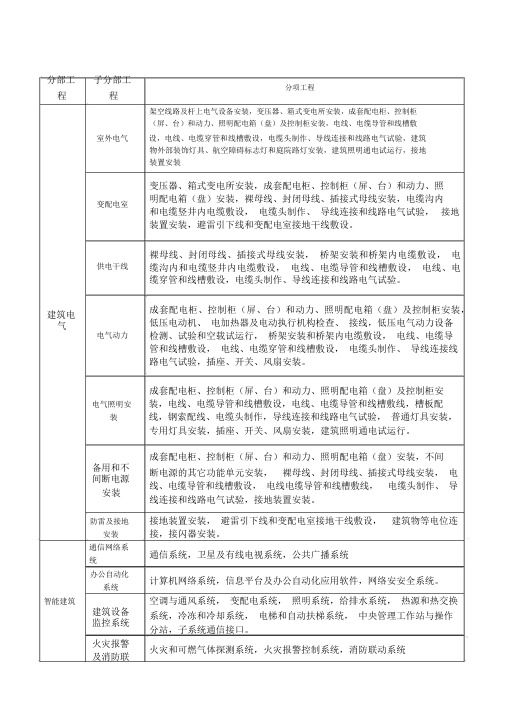

分部工子分部工分项工程程程架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷室外电气设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装变配电室供电干线建筑电气电气动力变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设。

裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验。

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接线路电气试验，插座、开关、风扇安装。

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安电气照明安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配装线，钢索配线、电缆头制作，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行。

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，不间备用和不断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电间断电源线、电缆导管和线槽敷设，电线电缆导管和线槽敷线，电缆头制作、导安装线连接和线路电气试验，接地装置安装。

防雷及接地接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连安装接，接闪器安装。

聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划[内容摘要]:监理工程师在建筑电气工程的施工监理过程中，如何从检验批划分、质量控制资料及安全和功能检验（检测）资料、工序报验的时间、资料填写几个方面进行工程质量验收资料的控制.[关键词]: 建筑电气工程质量验收资料控制检验批划分附加表式时间控制资料填写自2002年11月1日《建筑工程质量验收资料》开始在新的工程中使用，我一直在施工现场从事建筑安装工程的监理工作。

在对现场工程质量进行控制时，对工程质量验收资料的控制也逐渐成为质量控制的一种手段。

通过两年来对《建筑工程质量验收资料》的实践应用与总结，尤其是对《建筑电气工程施工质量验收资料》的报验、收集、整理，总结了一些经验，并在2004年所在的“楚港兴市花苑”工程监理过程中具体实施，得到了建设单位和施工单位的认可及好评.根据《建筑工程施工质量验收统一标准》，建筑电气工程是一个分部工程，其下有7个子分部工程，针对普通住宅常用的几个分项工程本文做详细说明。

监理对建筑电气工程质量验收资料的控制,主要从以下几个方面入手。

1．检验批划分的控制在施工过程中,监理所收到的质量验收资料主要是施工单位的材料报验单和工序报验单，工序报验即各分项工程检验批的报验。

因此监理首先要明确检验批的划分.根据统标规定：安装工程一般按一个设计系统或设备组别划分一个检验批。

聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划聚乙烯装置电气安装工程单位、分部、分项、检验批划分计划[内容摘要]：监理工程师在建筑电气工程的施工监理过程中，如何从检验批划分、质量控制资料及安全和功能检验（检测）资料、工序报验的时间、资料填写几个方面进行工程质量验收资料的控制。

[关键词]：建筑电气工程质量验收资料控制检验批划分附加表式时间控制资料填写自2002年11月1日《建筑工程质量验收资料》开始在新的工程中使用，我一直在施工现场从事建筑安装工程的监理工作。

在对现场工程质量进行控制时，对工程质量验收资料的控制也逐渐成为质量控制的一种手段。

通过两年来对《建筑工程质量验收资料》的实践应用与总结，尤其是对《建筑电气工程施工质量验收资料》的报验、收集、整理，总结了一些经验，并在2004年所在的“楚港兴市花苑”工程监理过程中具体实施，得到了建设单位和施工单位的认可及好评。

根据《建筑工程施工质量验收统一标准》，建筑电气工程是一个分部工程，其下有7个子分部工程，针对普通住宅常用的几个分项工程本文做详细说明。

监理对建筑电气工程质量验收资料的控制，主要从以下几个方面入手。

1．检验批划分的控制在施工过程中，监理所收到的质量验收资料主要是施工单位的材料报验单和工序报验单，工序报验即各分项工程检验批的报验。

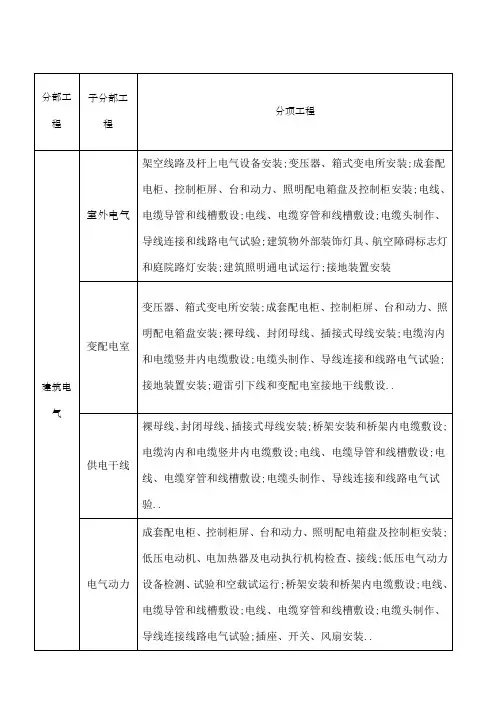

建筑电气分部、子分部、分项划分建筑电气分部工程、子分部工程、分项工程分为以下子分部工程：室外电气、变配电室，供电干线，电气动力，电气照明安装，备用和不间断电源安装，防雷及接地安装。

一、室外电气子分部工程：架空线路安装，杆上电气设备安装，变压器、箱式变电所安装，成套配电柜，控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线、电缆穿管，电缆头制作，接线和线路绝缘电阻测试，建筑物景观照明灯和建筑彩灯安装，建筑物霓虹灯安装，航空障碍标志灯和庭院灯安装，建筑照明通电试运行，接地装置安装。

二、变配电室子分部工程变压器，箱式变电所安装，成套配电柜、控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，裸母线安装，，封闭母线，插接式母线安装，电缆沟和电缆竖井电缆敷设，电缆头制作，接线和绝缘电阻测试，接地装置安装，防雷引下线敷设，变配电室接地干线敷设。

三、供电干线子分部工程：裸母线安装，封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设和线槽敷线，电线电缆穿管，电缆头制作，接线和线路绝缘电阻测试。

四、电气动力。

成套配电柜、控制柜（屏台）和动力配电箱安装，低压电动机，电热器及电动执行机构检查接线，低压电气电力设备试验和试运行，电缆架安装和桥架内电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿，电缆头制作，接线和线路绝缘电阻测试，插座安装接线，风扇安装。

五、电气照明安装：成套配电柜、控制柜（屏台）和动力照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿管，钢索配线，电缆头制作，接线和线路绝缘电阻测试，变通灯具安装，专用灯具安装，建筑物景物灯安装，航空障碍灯具安装，照明开关安装，插座安装接线，风扇安装，建筑照明试运行。

电力工程的单位工程、分部工程、分项工程和检验批的具体划分电力工程的划分和编号电力工程的施工质量验收分为单位工程、分部工程、分项工程和检验批。

其中，单位工程应根据施工范围和规模进行划分，具体原则包括：变、配电所工程按照每座变、配电所为一个单位工程；区间电力工程不大于一个供电臂的为一个单位工程；一个站、场的电力工程为一个单位工程；一条电源线路为一个单位工程；一套独立的电力远动系统为一个单位工程。

分部工程应按照一个完整部位或主要结构及施工阶段划分；分项工程应按照工种、工序、设备类别划分；检验批可根据施工段或部位等划分。

具体的单位工程、分部工程、分项工程和检验批的划分和编号应符合相应的规定表格。

例如，变、配电所的分部工程、分项工程和检验批划分及编号应按照表格进行。

其中，变、配电所的单位工程编号为0901，分部工程包括基础、构架及遮栏，分项工程包括电力变压器、互感器、高压断路器等。

检验批的规模包括一座变、配电所、一台、一组等，对应的检验批编号为xxxxxxxx□□□、xxxxxxxx□□□、xxxxxxxx□□□等。

总之，电力工程的划分和编号是为了更好地进行施工质量验收和质量控制，具有重要的意义和作用。

分部工程01 杆塔基础该分部工程涉及到杆塔基础的建设。

其中，分项工程包括基坑开挖及回填、基础及基础埋设。

这些工程的完成是确保杆塔稳定性和电力传输的关键。

02 杆塔组立该分部工程包括杆塔组立、横担组装、绝缘子安装和拉线安装。

这些工程的完成是确保电力传输的顺畅和稳定。

03 导线架设该分部工程包括导线架设、架空绝缘线架设、杆上设备安装。

这些工程的完成是确保电力传输的高效和稳定。

04 接户线该分部工程包括接户线、直埋电缆敷设、厂房、电缆沟内电缆敷设、管道内电缆敷设、隧道内电缆敷设、桥梁上电缆敷设和电缆头制作与安装。

这些工程的完成是确保电力传输的连续和稳定。

05 变、配电所受电启动及送电开通该分部工程涉及到变、配电所的受电启动和送电开通。
