星三角启动回路元器件及电缆选择

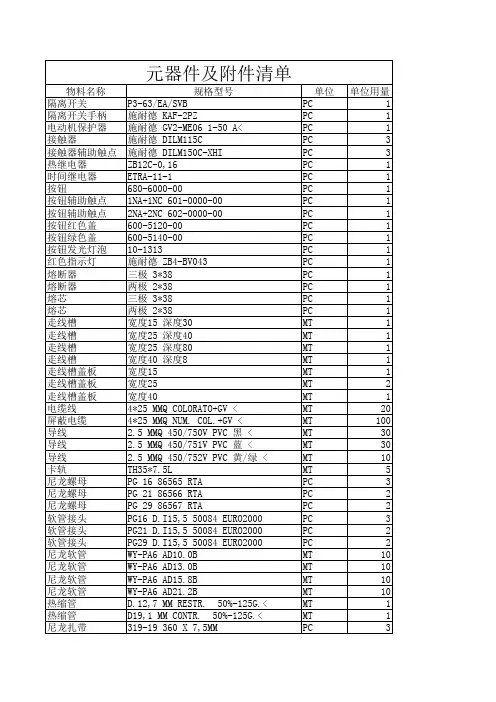

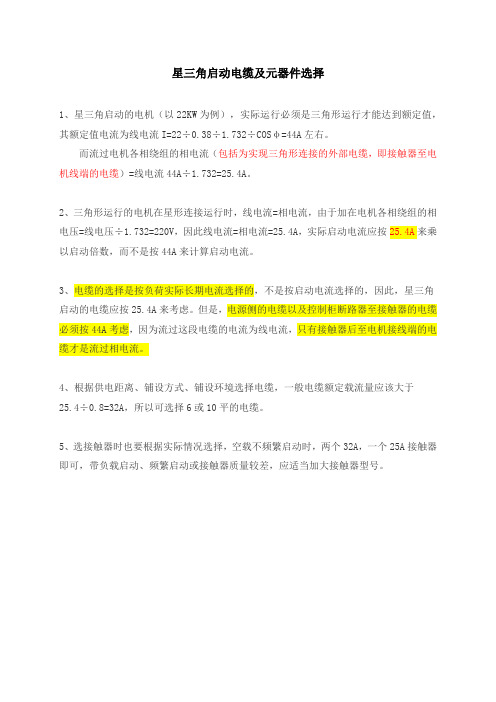

星三角启动电缆及元器件选择
1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷0.38÷1.732÷COSφ=44A左右。

而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流44A÷1.732=25.4A。

2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷1.732=220V，因此线电流=相电流=25.4A，实际启动电流应按25.4A来乘以启动倍数，而不是按44A来计算启动电流。

3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按25.4A来考虑。

但是，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。

4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于
25.4÷0.8=32A，所以可选择6或10平的电缆。

5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A，一个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。

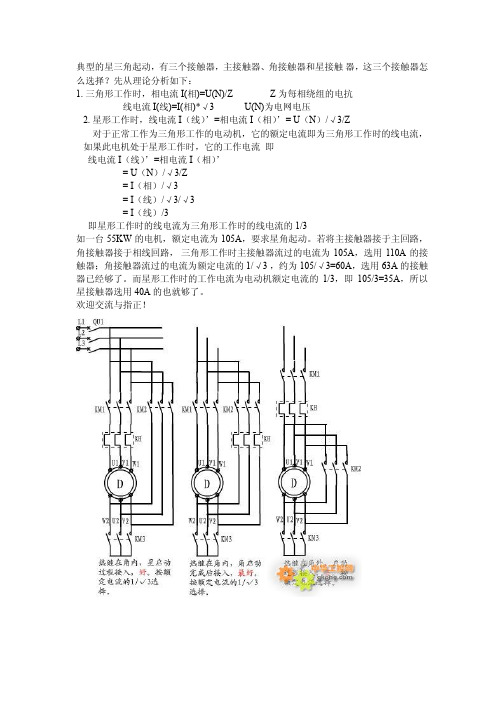

典型的星三角起动，有三个接触器，主接触器、角接触器和星接触器，这三个接触器怎么选择？先从理论分析如下：1. 三角形工作时，相电流I(相)=U(N)/Z Z为每相绕组的电抗线电流I(线)=I(相)*√3 U(N)为电网电压2. 星形工作时，线电流I（线）’=相电流I（相）’= U（N）/√3/Z对于正常工作为三角形工作的电动机，它的额定电流即为三角形工作时的线电流，如果此电机处于星形工作时，它的工作电流即线电流I（线）’=相电流I（相）’= U（N）/√3/Z= I（相）/√3= I（线）/√3/√3= I（线）/3即星形工作时的线电流为三角形工作时的线电流的1/3如一台55KW的电机，额定电流为105A，要求星角起动。

若将主接触器接于主回路，角接触器接于相线回路，三角形工作时主接触器流过的电流为105A，选用110A的接触器；角接触器流过的电流为额定电流的1/√3 ，约为105/√3=60A，选用63A的接触器已经够了。

而星形工作时的工作电流为电动机额定电流的1/3，即105/3=35A，所以星接触器选用40A的也就够了。

欢迎交流与指正！断路器、接触器、热继电器选型实例一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

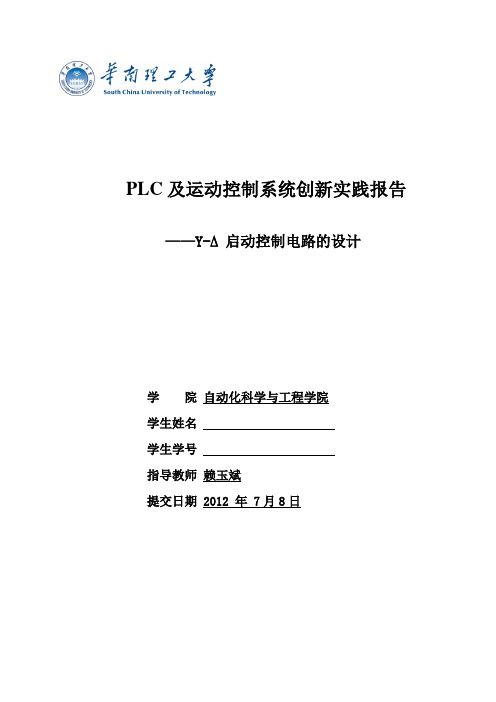

PLC及运动控制系统创新实践报告——Y-∆启动控制电路的设计学院自动化科学与工程学院学生姓名学生学号指导教师赖玉斌提交日期 2012 年 7月8日一 Y-∆启动控制电路介绍与要求1 Y-∆启动控制电路介绍（1）通常对中、小容量的异步电动机均采用直接起动方式，起动时将笼型异步电动机的定子绕组直接接在交流电源上，电动机在额定电压下直接起动。

对于大容量的电动机，当电动机容量超过其供电变压器的某定值（变压器只供动力用时去25％，变压器供动力和照明公用时去50％），一般应采用减压起动方式，以防止过大的起动电流引起电源电压的下降。

减压起动方式一般有：串电阻起动方式、串自耦变压器起动方式、Y-∆起动方式、延边三角形减压起动方式。

（2）本次实践选用Y-∆起动控制电路方式。

启动时将电动机定子绕组接成星形联结，加在电动机毎相绕组上的电压为额定值的响。

带起动后按预定整定的时间换接成三角形联结，是电动机在额定电压下正常的运转。

Y-∆起动方式的有点在于星形联结的启动电流只有原来三角形联结的1/3，起动电流特性好、结构简单；价格便宜。

缺点是起动转矩也相应下降为原来三角形联结的1/3，转矩特性差，因而本线路使用于电网电压380V、额定电压660/380V、Y-∆联结的电动机轻载起动的场合。

2 基本要求（1）绘制主线路与控制线路；（2）启动时间30秒；（3）保护电路（包括过载与短路保护）参数选择与计算；（4）实验和调试；（5）论述报告。

二 Y-∆启动控制电路方案设计(1)、主电路与控制电路设计1)元器件介绍：L1/L2/L3分别表示三根相线；Q表示空气开关；FU1表示主回路上的保险；FU2表示控制回路上的保险；FR表示热继电器；SB1表示停止按钮；SB2表示启动按钮；KT表示时间继电器的线圈；KM1表示主接触器的线圈；KM2表示三角接触器的线圈；KM3表示星接触器的线圈；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；2)工作过程介绍：合上Q，按下SB2，接触器KM1、KM3与时间继电器KT的线圈同时得电。

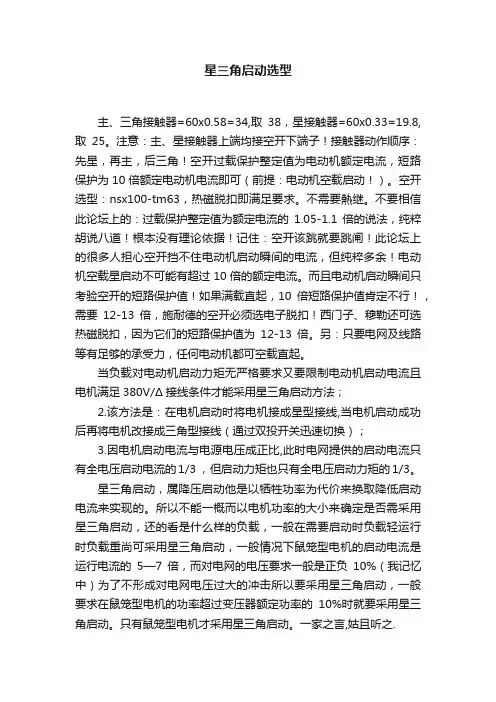

星三角启动选型主、三角接触器=60x0.58=34,取38，星接触器=60x0.33=19.8,取25。

注意：主、星接触器上端均接空开下端子！接触器动作顺序：先星，再主，后三角！空开过载保护整定值为电动机额定电流，短路保护为10倍额定电动机电流即可（前提：电动机空载启动！）。

空开选型：nsx100-tm63，热磁脱扣即满足要求。

不需要熱继。

不要相信此论坛上的：过载保护整定值为额定电流的1.05-1.1倍的说法，纯粹胡说八道！根本没有理论依据！记住：空开该跳就要跳闸！此论坛上的很多人担心空开挡不住电动机启动瞬间的电流，但纯粹多余！电动机空载星启动不可能有超过10倍的额定电流。

而且电动机启动瞬间只考验空开的短路保护值！如果满载直起，10倍短路保护值肯定不行！，需要12-13倍，施耐德的空开必须选电子脱扣！西门子、穆勒还可选热磁脱扣，因为它们的短路保护值为12-13倍。

另：只要电网及线路等有足够的承受力，任何电动机都可空载直起。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

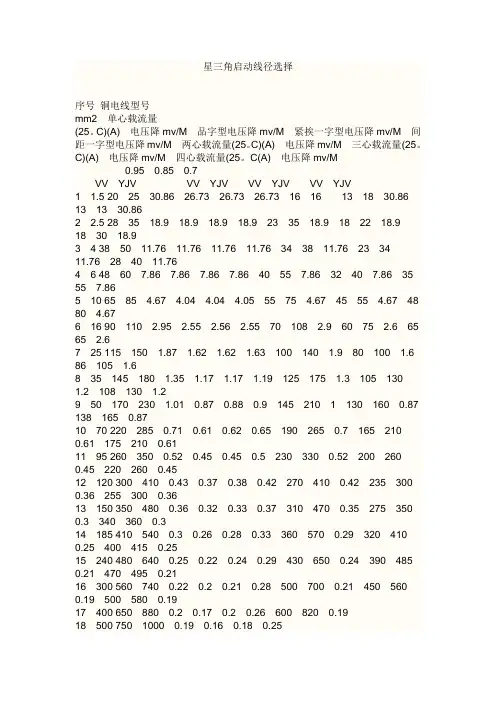

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*星三角启动线径选择序号铜电线型号mm2 单心载流量(25。

C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。

C)(A) 电压降mv/M 三心载流量(25。

C)(A) 电压降mv/M 四心载流量(25。

C(A) 电压降mv/M0.95 0.85 0.7VV YJV VV YJV VV YJV VV YJV1 1.5 20 25 30.86 26.73 26.73 26.73 16 16 13 18 30.86 13 13 30.862 2.5 28 35 18.9 18.9 18.9 18.9 23 35 18.9 18 2218.9 18 30 18.93 4 38 50 11.76 11.76 11.76 11.76 34 38 11.76 23 34 11.76 28 40 11.764 6 48 60 7.86 7.86 7.86 7.86 40 55 7.86 32 40 7.86 35 55 7.865 10 65 85 4.67 4.04 4.04 4.05 55 75 4.67 45 55 4.67 48 80 4.676 16 90 110 2.95 2.55 2.56 2.55 70 108 2.9 60 75 2.6 65 65 2.67 25 115 150 1.87 1.62 1.62 1.63 100 140 1.9 80 100 1.6 86 105 1.68 35 145 180 1.35 1.17 1.17 1.19 125 175 1.3 105130 1.2 108 130 1.29 50 170 230 1.01 0.87 0.88 0.9 145 210 1 130 160 0.87 138 165 0.8710 70 220 285 0.71 0.61 0.62 0.65 190 265 0.7 165210 0.61 175 210 0.6111 95 260 350 0.52 0.45 0.45 0.5 230 330 0.52 200260 0.45 220 260 0.4512 120 300 410 0.43 0.37 0.38 0.42 270 410 0.42 235 300 0.36 255 300 0.3613 150 350 480 0.36 0.32 0.33 0.37 310 470 0.35 275 350 0.3 340 360 0.314 185 410 540 0.3 0.26 0.28 0.33 360 570 0.29 320 410 0.25 400 415 0.2515 240 480 640 0.25 0.22 0.24 0.29 430 650 0.24 390 485 0.21 470 495 0.2116 300 560 740 0.22 0.2 0.21 0.28 500 700 0.21 450 560 0.19 500 580 0.1917 400 650 880 0.2 0.17 0.2 0.26 600 820 0.1918 500 750 1000 0.19 0.16 0.18 0.2519 630 880 1100 0.18 0.15 0.17 0.2520 800 1100 1300 0.17 0.15 0.17 0.24电机多少KW要星三角起动？答：电机容量与变压器容量之比大于30％才要考虑采用降压启动措施。

1、星三角启动的电机（以22KW为例），实际运行必须是三角形运行才能达到额定值，其额定值电流为线电流I=22÷÷÷COSφ=44A左右。

而流过电机各相绕组的相电流（包括为实现三角形连接的外部电缆，即接触器至电机线端的电缆）=线电流44A÷=。

2、三角形运行的电机在星形连接运行时，线电流=相电流，由于加在电机各相绕组的相电压=线电压÷=220V，因此线电流=相电流=，实际启动电流应按来乘以启动倍数，而不是按44A来计算启动电流。

3、电缆的选择是按负荷实际长期电流选择的，不是按启动电流选择的，因此，星三角启动的电缆应按来考虑。

但是，电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑，因为流过这段电缆的电流为线电流，只有接触器后至电机接线端的电缆才是流过相电流。

4、根据供电距离、铺设方式、铺设环境选择电缆，一般电缆额定载流量应该大于÷=32A，所以可选择6或10平的电缆。

5、选接触器时也要根据实际情况选择，空载不频繁启动时，两个32A，一个25A接触器即可，带负载启动、频繁启动或接触器质量较差，应适当加大接触器型号。

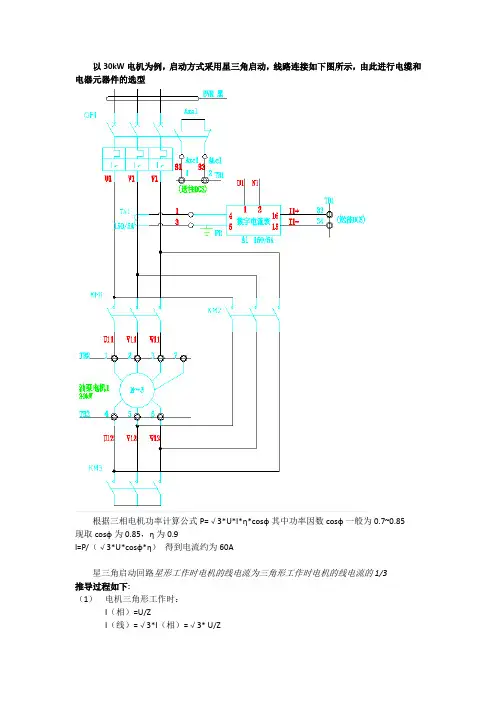

以30kW电机为例，启动方式采用星三角启动，线路连接如下图所示，由此进行电缆和电器元器件的选型根据三相电机功率计算公式P=√3*U*I*η*cosφ其中功率因数cosφ一般为0.7~0.85现取cosφ为0.85，η为0.9I=P/（√3*U*cosφ*η）得到电流约为60A星三角启动回路星形工作时电机的线电流为三角形工作时电机的线电流的1/3推导过程如下:（1）电机三角形工作时：I（相）=U/ZI（线）=√3*I（相）=√3* U/Z其中U为电网电压，Z为电机每相绕组的电抗（2）电机星型工作时：I"（相）=U/（√3*Z）I"（线）=I"（相）综合（1）、（2）得到上述结论：星三角启动回路星形工作时电机的线电流为三角形工作时电机的线电流的1/3一、接触器的选型由上述计算公式电机额定电流为60A，KM1、KM2接触器在三角形范围中，电流为60/√3≈34.6A，选择38A的断路器，KM3接触器位于星型范围中，电流为60/3=20A，选择25A接触器以施耐德类型选择KM1、KM2接触器，型号为LC1-D38类型，KM3接触器型号为LC1-D25类型二、断路器的选择由电机额定电流为60A，以施耐德产品为例选择，QF1断路器电流选择为In=100A，Ir=40-100A（可调断路器）三、热继电器的选择由电机额定电流为60A，流过热继电器的电流约为60A，热继电器的整定范围按0.95~1.05，以施耐德产品为例选择型号为LRD-3359型号四、电缆的选择（1）断路器上口电缆的选择电机额定电流为60A，由下表BVR选型表，选择电缆为BVR-16（2）角型内电缆的选型根据角型内电流的计算，电流约为34.6A，按照下表电缆载流量选型表，选择4*10电缆载流量为80A>34.6A，满足要求。
