600MW汽轮机通流部分优化及改造1.概述南阳天益发电有限责任公司#3汽轮机为东方汽轮机厂制造的600MW超临界、单轴、一次中间再热、三缸四排汽、凝汽式汽轮机。
高、中压缸采用合缸结构，低压缸为对称分流式，机组型号为N600—24.2/566/566。
机组热力系统采用单元制方式，共有八段抽汽分别供给三台高压加热器、一台除氧器和四台低压加热器。
根据设备状态，计划2011年5月进行汽轮机大修工作。
2.存在问题2010年10月进行大修前热力试验，600MW工况试验修正后热耗率为7808.06kJ/kWh，比设计热耗率7512.00kJ/kWh高296.06kJ/kWh。
600MW 工况试验高压缸效率为81.90 %，比设计值86.20%低4.3个百分点。
高压缸效率偏低，降低了汽轮机本体的性能，对机组经济性也有较大的影响（经计算高压缸效率偏低导致热耗率升高约66.28kJ/kWh）。
中压缸效率为92.32%，比设计值92.52%低0.2个百分点。
3.原因分析结合本机组状态及同类型机组大修情况，高压缸效率低及热耗值高主要有以下因素影响：3.1 汽轮机通流部分积盐结垢严重，局部垢层厚度1mm左右，造成通流效率低。
3.2查机组安装记录及修前通流间隙测量，轴封、隔板汽封、叶顶汽封间隙均在中上限标准，部分间隙超出上限；中压第4、5、6级叶顶汽封碰磨严重现象。
3.3 600MW时高压内缸内外壁温差105℃，大修解体检查，扣高压内缸、冷紧1/3螺栓，内张口最大处3.25mm，汽缸变形造成中分面漏汽严重。
4.措施及改造范围4.1更换DAS汽封4.1.1DAS汽封结构DAS 汽封结构中，DAS 齿与转子之间的间隙B比常规齿与转子之间的间隙A 小约0.1—0.13mm，DAS 齿采用宽齿结构。
DAS汽封通过在各汽封弧段中用两个磨损保护汽封齿（DAS齿）替代两个常规汽封齿来减少汽封磨损。
4.1.2DAS汽封工作原理DAS安装在机组的静止部分及隔板等上面，在汽轮机启、停的过程中，由于过临界转速的影响，汽封齿有与转子产生摩擦的可能，因间隙B比间隙A小，所以DAS齿最先与转子接触产生碰摩，然后压缩汽封圈背部的弹簧，产生退让，不仅减轻了DAS齿的磨损，也保护了常规齿不与转子产生摩擦。
SGT5-4000F型燃气轮机液压间隙优化系统应用情况及改进措施摘要：随着我国经济社会的发展，近些年对于能源的需求量大大提高，为了进一步提高发电站工作效率，为城市发展提供可靠的能源供应，针对燃气电站设备的优化工作成为了当前重要的任务。
SGT5-4000F型燃气轮作为影响发电厂生产效率的主要设备，做好其优化工作有着非常积极的意义。
在燃气轮机工作过程研究发现，透平动叶与外缸受热膨胀速率不同，会出现碰撞和摩擦的情况，为此，就需要在二者之间预留间隙，保障其运行的稳定性。
但是，当受热完全后，过大的间隙又会影响其工作性能。
为此，本文针对SGT5-4000F型燃气轮机液压间隙优化系统进行研究，解决其工作中存在的各种问题，对其控制逻辑和相关参数进行优化改进，为发电厂燃气轮机的高效运行提供参考。
关键词：SGT5-4000F型燃气轮机；液压间隙优化系统；应用；改进在SGT5-4000F型燃气轮机运行过程中，透平动叶与外缸会受到温度的影响，产生膨胀。
由于二者材质不同，其受热膨胀的速率会产生一定的差异，此时就会导致透平动叶与外缸发生碰撞与摩擦，这种情况不仅会影响燃气轮机的寿命，同时还会造成其工作故障。
而且当透平动叶与外缸完全受热后，预留的间隙会变大，导致燃气轮机出现能量损失，影响电能生产效率。
为此，需要保障透平动叶与外缸之间保持合适的间隙。
液压间隙优化系统存在的意义就是控制二者之间的间隙，通过主动间隙调节来保障燃气轮机工作的稳定性。
为了使液压间隙优化系统更好的使用SGT5-4000F型燃气轮机，需要对其进行优化改进，解决运行中存在的漏洞，提升器稳定性。
一、液压间隙优化系统概述液压间隙优化系统简称为HCO，该系统安装在压气机进气端的轴承上。
液压间隙优化系统由压气机助推力侧面的10个活塞、副推力侧面的14个活塞和独立液压系统组成。
在燃气轮机不同的工作状态下，通过活塞的调整，来实现对间隙的优化控制。
在机组停机和低负荷运转中，正推力的油缸泄油，活塞回缩，反推力的活塞进油，活塞伸出，将燃气轮机的转子推向透平动叶方向，从而提高透平动叶与外缸之间的间隙，保障其运行的稳定性[1]。

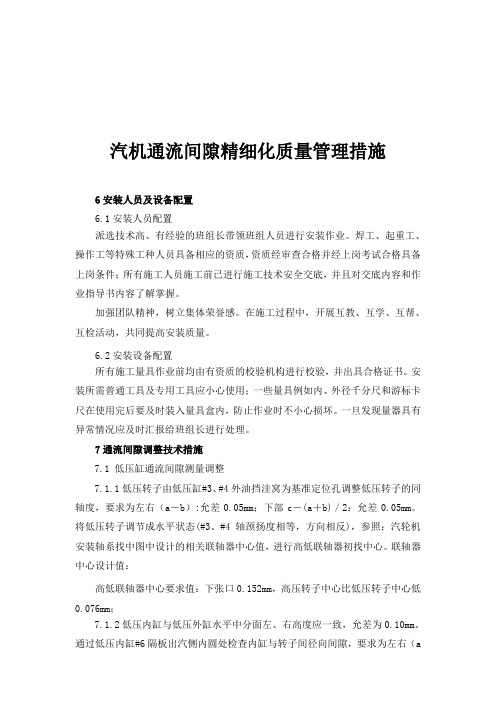

汽机通流间隙精细化质量管理措施6安装人员及设备配置6.1安装人员配置派选技术高、有经验的班组长带领班组人员进行安装作业。
焊工、起重工、操作工等特殊工种人员具备相应的资质，资质经审查合格并经上岗考试合格具备上岗条件；所有施工人员施工前已进行施工技术安全交底，并且对交底内容和作业指导书内容了解掌握。
加强团队精神，树立集体荣誉感。
在施工过程中，开展互教、互学、互帮、互检活动，共同提高安装质量。
6.2安装设备配置所有施工量具作业前均由有资质的校验机构进行校验，并出具合格证书。
安装所需普通工具及专用工具应小心使用；一些量具例如内、外径千分尺和游标卡尺在使用完后要及时装入量具盒内，防止作业时不小心损坏。
一旦发现量器具有异常情况应及时汇报给班组长进行处理。
7通流间隙调整技术措施7.1低压缸通流间隙测量调整7.1.1低压转子由低压缸#3、#4外油挡洼窝为基准定位孔调整低压转子的同轴度，要求为左右（a－b）:允差0.05mm；下部c－(a＋b)／2：允差0.05mm。
将低压转子调节成水平状态(#3、#4轴颈扬度相等，方向相反)，参照：汽轮机安装轴系找中图中设计的相关联轴器中心值，进行高低联轴器初找中心。
联轴器中心设计值：高低联轴器中心要求值：下张口0.152mm，高压转子中心比低压转子中心低0.076mm；7.1.2低压内缸与低压外缸水平中分面左、右高度应一致，允差为0.10mm。
通过低压内缸#6隔板出汽侧内圆处检查内缸与转子间径向间隙，要求为左右（a－b）:允差0.05mm；下部c＝(a＋b)／2+0.13：允差0.05mm。
通过保证K值来进行低压内缸的轴向定位（K值设计值为30.11±0.13，位置为从转子调阀端向发电机端看，在右侧）。
7.1.3低转子对隔板套进行找中心工作：压隔板套水平中分面标高与低压内缸水平面左右标高一致，允差为0.10mm。
低压隔板套按转子找中，要求为左右（a－b）: 允差0.05mm；下部c＝(a＋b)／2+0.13：允差0.05mm。
汽轮机通流部分间隙调整质量保证措施为了响应公司实现“发电煤耗同现场领先”的质量目标，通过安装过程中合理调整汽缸通流部分径向间隙提高汽机热效率，从而达到降低机组煤耗，与此同时防止因过分追求汽封径向间隙过小而造成事故的目的，惠州项目部根据330万机组的实际情况，特制定以下相关质量保证措施：一、对通流部分间隙测量和调整的措施1.惠州现场330万机组高、中、低压缸均为散件供货，通流间隙均需要现场调整，高、中、低压缸径向通流间隙如下：高压隔板径向汽封高压动叶径向汽封中压隔板汽封 中压动叶汽封低压动叶汽封低压隔板汽封2. 根据厂家的设计要求以及公司对汽缸部分通流间隙管理办法的规定，在保证动静之间不摩擦的前提下，首先测量动静之间的配合间隙，确定修刮量；根据现场实际情况和高温区的汽封间隙应取设计值的中下限，但不能低于下限；低温区的汽封间隙可适当减小一些，但不能低于设计值下限0.05mm的公司要求，暂定将高、中压动叶径向间隙调整范围定在1.15～1.2mm之间，高、中压隔板径向汽封间隙调整范围左右在0.55～0.6mm之间、上下在0.75～0.8mm之间；低压缸动叶径向间隙前三级调整范围上下定在1.95～2.0mm之间、左侧定在2.2～2.25mm，右侧定在1.8～1.85mm，第四级调整范围上下定在2.15～2.2mm之间、左侧定在2.4～2.45mm，右侧定在 2.0～2.15mm，第五级调整范围上下定在 2.25～2.3mm 之间、左侧定在2.5～2.55mm，右侧定在2.1～2.15mm，第六级调整范围上下定在5.55～5.6mm之间、左侧定在5.7～5.75mm，右侧定在5.3～5.35mm；低压隔板径向汽封间隙调整范围上下定在 1.15～1.2mm之间、左侧定在0.95～1.0mm 之间、右侧定在0.55～0.60mm之间。
所有径向通流间隙的测量方法我们的选择为下半两侧用塞尺测量检查，下半底部用贴橡皮膏的方法测量；上半两侧和顶部也用贴胶布橡皮膏的方法测量。
科学技术创新汽轮机径向通流间隙调整方案优化探析王益飞(河北涿州京源热电有限责任公司,河北保定072750)1汽轮机径向通流间隙一般调整方案汽轮机汽封径向间隙的测量调整是整个汽轮机检修过程的核心,现有技术下测量方法通常为贴胶布法、拉钢丝法和压铅丝法。
汽封间隙调整的常规工艺考虑了冷、热态动静部分的偏差,冷态调整时对汽轮机轴系各部位的汽封间隙标准作适当修正,以便热态时汽轮机转子处于隔板汽封的中心位置。
而实际运行中,汽轮机汽封间隙最终数值往往与预期不符。
为保证汽轮机效率,通常要通过3-5次全实缸的检验才能将汽封部分径向间隙调至期望值,每次全实缸检验耗时3-4天。
另外,整个轴系转子与隔板的径向配合点多达数千个,最小间隙需控制在0.25m m 左右。
每次测量和调整都是大量的数据测量与分析,费时又费力。
这种常规的通流间隙调整方法无疑大大的增加了检修工期。
2通流间隙调整方案优化2.1机组概况介绍国内某电厂1号机组汽轮机型号:CJ K 350/279-24.2/0.45/566/566,为350M W 超临界、一次中间再热、间接空冷、单轴、抽汽凝汽式供热汽轮机,采用高中压合缸、两缸两排汽结构,高压通流部分与中压通流部分背对背布置,高、中压进汽口布置在中部,高中压之间采用过桥汽封结构密封。
高中压转子由1#、2#支持轴承支撑,型式为六瓦块可倾轴承,高中压缸内部高压部分由调节级和高压第2-9级8个压力级组成,中压部分由8个压力级组成。
高中压隔板和围带汽封均为高低齿汽封圈结构。
隔板汽封整圈由6块汽封块组成;围带汽封整圈由12块汽封块组成,对应转子叶片围带为自带冠结构,有配合高低齿整圈加工的高低台,高中压缸为上猫爪支撑结构。
2.2径向通流间隙调整优化方案本电厂因为检修工期只有35天,时间紧、任务重,经过研讨分析,决定改进汽封径向通流间隙调整工艺方案。
采用半实缸结合模拟全实缸状态调整汽轮机汽封间隙,仅需两次全实缸检验即可达到预期调整效果。

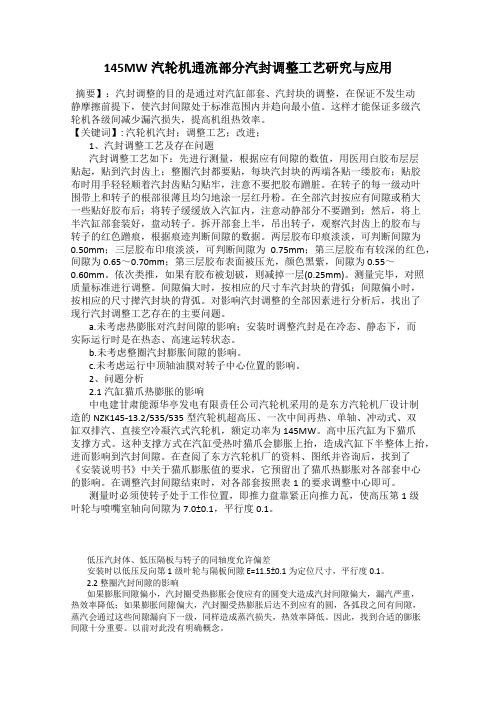

145MW汽轮机通流部分汽封调整工艺研究与应用摘要】：汽封调整的目的是通过对汽缸部套、汽封块的调整，在保证不发生动静摩擦前提下，使汽封间隙处于标准范围内并趋向最小值。
