【CN209998908U】一种木制家具抛光装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920568656.1(22)申请日 2019.04.24(73)专利权人 深圳市泰达机器人有限公司地址 518055 广东省深圳市南山区西丽街道朗山路28号华晶园区8号孵化器3A、3D(72)发明人 陈大立　(74)专利代理机构 深圳市科冠知识产权代理有限公司 44355代理人 王海骏(51)Int.Cl.B24B 19/00(2006.01)B24B 29/00(2006.01)B24B 41/02(2006.01)B24B 47/04(2006.01)B25J 11/00(2006.01)(54)实用新型名称一种打磨抛光装置(57)摘要本实用新型涉及一种打磨抛光装置，包括打磨抛光机器人、纵移机构和横移机构；横移机构包括安装底座；安装底座上固设有横向导轨；横向导轨上滑设有第一安装板；第一安装板的上表面固设有第一凸起；第一凸起上固设有安装纵移机构的底板；横向导轨的上方设有第一防尘板；底板的下表面与第一安装板的上表面之间具有供第一防尘板穿过的第一间隙；横移机构还包括第一驱动组件；通过纵移机构带动打磨抛光机器人纵向移动，通过横移机构带动纵移机构横向移动从而带动打磨抛光机器人横向移动，增大了工作范围；利用第一防尘板对横向导轨进行防护，防止打磨过程中产生的灰尘落在横向导轨上，延长了横向导轨的寿命。

权利要求书2页 说明书6页 附图5页CN 210209808 U 2020.03.31C N 210209808U权　利　要　求　书1/2页CN 210209808 U1.一种打磨抛光装置，其特征在于，包括打磨抛光机器人、带动所述打磨抛光机器人纵向移动的纵移机构和带动所述纵移机构横向移动的横移机构；所述横移机构包括安装底座；所述安装底座上固设有横向导轨；所述横向导轨上滑设有第一安装板；所述第一安装板的上表面固设有第一凸起；所述第一凸起上固设有安装所述纵移机构的底板；所述横向导轨的上方设有第一防尘板；所述底板的下表面与所述第一安装板的上表面之间具有供所述第一防尘板穿过的第一间隙；所述横移机构还包括带动所述第一安装板沿所述横向导轨移动的第一驱动组件。

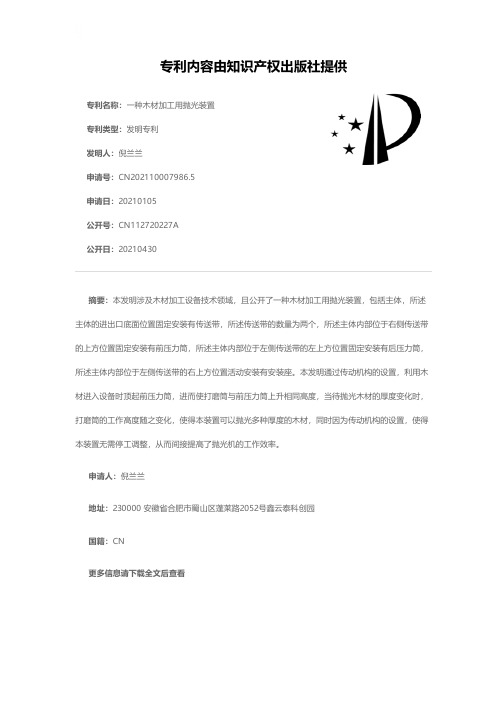

专利名称：一种木材加工用抛光装置专利类型：发明专利
发明人：倪兰兰
申请号：CN202110007986.5
申请日：20210105
公开号：CN112720227A
公开日：
20210430
专利内容由知识产权出版社提供
摘要：本发明涉及木材加工设备技术领域，且公开了一种木材加工用抛光装置，包括主体，所述主体的进出口底面位置固定安装有传送带，所述传送带的数量为两个，所述主体内部位于右侧传送带的上方位置固定安装有前压力筒，所述主体内部位于左侧传送带的左上方位置固定安装有后压力筒，所述主体内部位于左侧传送带的右上方位置活动安装有安装座。

本发明通过传动机构的设置，利用木材进入设备时顶起前压力筒，进而使打磨筒与前压力筒上升相同高度，当待抛光木材的厚度变化时，打磨筒的工作高度随之变化，使得本装置可以抛光多种厚度的木材，同时因为传动机构的设置，使得本装置无需停工调整，从而间接提高了抛光机的工作效率。

申请人：倪兰兰
地址：230000 安徽省合肥市蜀山区蓬莱路2052号鑫云泰科创园
国籍：CN
更多信息请下载全文后查看。

专利名称：一种实木家具加工用木板抛光装置专利类型：发明专利
发明人：王娟
申请号：CN201810988032.5
申请日：20180828
公开号：CN109048628A
公开日：
20181221
专利内容由知识产权出版社提供
摘要：本发明公开了一种实木家具加工用木板抛光装置，属于木板抛光设备技术领域。

一种实木家具加工用木板抛光装置，包括粗抛光装置、第一支撑架、细抛光进给装置和细抛光装置，其特征在于：所述第一支撑架顶端固定安装有固定板，所述第一支撑架中部固定安装有传送带，所述固定板下方固定安装有粗抛光装置，所述粗抛光装置位于传送带上方，所述传送带右侧设置有第二支撑架，所述细抛光进给装置与第二支撑架固定连接，所述细抛光进给装置右侧固定连接有细抛光装置，所述细抛光装置下端固定安装有第三支撑架。

本发明可以在粗抛光后对木屑进行清扫，细抛光时进给稳定，抛光效果好。

申请人：王娟
地址：236000 安徽省阜阳市太和县城关镇谭街41号1户
国籍：CN
更多信息请下载全文后查看。
