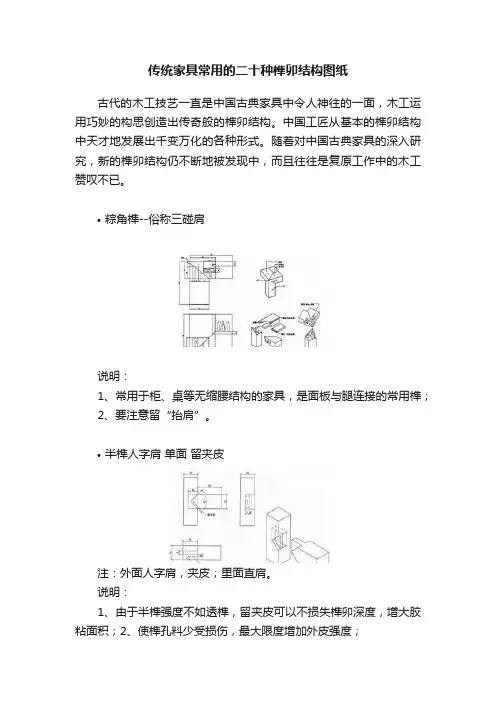

传统家具常用的二十种榫卯结构图纸古代的木工技艺一直是中国古典家具中令人神往的一面，木工运用巧妙的构思创造出传奇般的榫卯结构。
中国工匠从基本的榫卯结构中天才地发展出千变万化的各种形式。
随着对中国古典家具的深入研究，新的榫卯结构仍不断地被发现中，而且往往是复原工作中的木工赞叹不已。
•粽角榫--俗称三碰肩说明：1、常用于柜、桌等无缩腰结构的家具，是面板与腿连接的常用榫；2、要注意留“抬肩”。
•半榫人字肩单面留夹皮注：外面人字肩，夹皮；里面直肩。
说明：1、由于半榫强度不如透榫，留夹皮可以不损失榫卯深度，增大胶粘面积；2、使榫孔料少受损伤，最大限度增加外皮强度；3、常用于腿枨连接，有透榫、半榫之分。
•半榫人字肩单面留卯舌注：外面人字肩，里面直肩。
说明：1、常用于腿枨连接；2、榫孔外皮剔除人字肩时，里面要留有“舌头”，以增加腿外皮的强度。
完全剔除易使腿部强度受损；3、刹肩时不能再尖角外留有锯痕（俗称耗子尾巴）。
•大割肩榫说明：1、此榫常用于面板攒边结构；2、常为透榫，如在表面雕花，则使用半榫，但半榫要尽量深些，且采用双榫或抄手榫以增加结构强度；3、面边超宽的大画案类家具，榫根处留减榫，以防止面边卷翘，加强榫的牢固程度；4、透榫宽度不宜过大，应比面边宽度尺寸1/2少2-5mm。
•半榫小割肩（蹾肩榫）说明：1、此榫常用于腰枨或与线形有关的家具，如眼珠线等；2、小割肩比较短，像是尖部被蹾了一下，因此称为“蹾肩”；3、此结构对榫皮伤害较小，可增加榫孔强度。
•大割角插皮透榫说明：1、此榫常用于榆木家具柜门，是白木家具榫卯结构做法的典型；2、插皮榫胶粘面积较大，对门边外角损伤少，牢固度高；3、由于端头露立茬，因此不推荐红木家具使用。
•夹头榫说明：1、此结构常用于案形结构牙板与腿的连接，牙板与牙头攒成一体，里面开有凹槽，装配时牙板沿腿子中间凹槽自上而下推入；2、用于圆腿桌案时，牙板中心线与腿子中心线重叠。
•挂钩楔钉榫注：底面被楔向上挤。
传统家具的36种基本榫卯结构1、方材丁字形接合之直肩榫，又称齐肩膀榫。
此种榫卯是最基本的榫卯,被广泛应用。
别的榫卯结构都是根据此种榫卯结构不断演变而来的。
方材丁字形接合方材丁字形接合2、方材丁字形接合之两面大格肩，虚肩榫大格肩虚肩是格肩结构的最佳结构,做成虚肩的目的是使榫头接触面大,达到榫卯牢固的目的。
方材丁字形接合之两面大格肩，虚肩榫方材丁字形接合之两面大格肩，虚肩榫3、圆材丁字接合之飘肩，又称蛤蟆肩榫头的肩是弧形的,肩的弧度大小和相交圆材的接触面弧度一致。
圆材丁字接合之飘肩，又称蛤蟆肩圆材丁字接合之飘肩，又称蛤蟆肩4、方材丁字形接合之小格肩虚肩，大进小出榫为使两根相交的料受力均匀,而且受力最大化,需要做成大进小出榫。
方材丁字形接合之小格肩虚肩，大进小出榫方材丁字形接合之小格肩虚肩，大进小出榫5、方材丁字形接合之大格肩半榫，榫头内格角相交两个面都不要明榫,还想让两根料受力比较均匀,而且把榫头做到最长,可采用此种结构。
方材丁字形接合之大格肩半榫，榫头内格角相交方材丁字形接合之大格肩半榫，榫头内格角相交6、圆材丁字接合圆材丁字接合圆材丁字接合7、圆材丁字形接合之裹腿做，兩根出榫格肩相抵圆材丁字形接合之裹腿做，兩根出榫格肩相抵圆材丁字形接合之裹腿做，兩根出榫格肩相抵8、格角攒边榫之单面格肩这种格角攒边榫结构是最讲究的最牢固的榫卯,是家具制作中最精细的做法。
格角攒边榫之单面格肩格角攒边榫之单面格肩9、燕尾格角攒边榫燕尾格角攒边榫燕尾格角攒边榫10、格角攒边榫之双面格肩这种双面格肩榫做成柜门后竖料上下端有横茬露出,待柜门装到柜子上时横茬就不明显了。
格角攒边榫之双面格肩格角攒边榫之双面格肩11、圆材闷榫角接合之烟袋锅榫制作烟袋锅榫可以理解为正方形的方材直肩丁字接合,然后倒圆而成。
圆材闷榫角接合之烟袋锅榫圆材闷榫角接合之烟袋锅榫12、方材角结合之双榫双面格肩方材角结合之双榫双面格肩方材角结合之双榫双面格肩13、方材角结合之床围子攒接斜卍字方材角结合之床围子攒接斜卍字方材角结合之床围子攒接斜卍字方材角结合之床围子攒接斜卍字方材角结合之床围子攒接斜卍字14、板条角结合之揣揣榫，正面格肩，背面不格肩板条角结合之揣揣榫，正面格肩，背面不格肩板条角结合之揣揣榫，正面格肩，背面不格肩15、粽角榫粽角榫因其外形仿佛粽子角而得名。
木家具工艺及结构形式一、木材的选配1.选料木制品按其部位可分为外表用料、内部用料以及暗用料三种。
外表用料露在外面，需要涂饰，如写字台的面、橱柜的可视部分等；内部用料指用在制品内部，不需要涂饰或不需要完全涂饰的零件，如内档、底版等；暗用料指在正常使用情况下看不到的零部件，如抽屉导轨、包镶板、内衬条等。
等级不同和用途不同的制品，其技术要求也不同。
制品上不同部位的零件，对材料的要求也不完全相同。
根据制品的质量要求，合理地确定各零部件所用材料的树种、纹理、规格及含水率的过程，称为选料。
选料时，首先要考虑家具的结构牢固、外表美观，把材质坚硬、光泽好、纹理美观、涂饰性能好的材料用作家具的外表用料，把质地较次、材色和纹理不明显的材料用作内部用料或暗料，把握优材不劣用、大材不小用、长材不短用，有缺陷的木材搭配使用，做到材尽其用。
这就是选材配料的原则。
同时还应该注意以下几点：一是在满足设计要求的情况下，材料搭配合理，避免浪费。
选材除了首先考虑木材质量外，还要考虑产地、成本、运输等一系列因素，选那些材质好、出材率高、成本偏低的材料。
二是配料选材必须考虑木材的干燥程度，所选木材的含水率必须低于国家标准。
三是选材要考虑产品的零部件受力情况和产品的精度要求，注意对有缺陷材料的选配和使用。
成品零部件的木材材质缺陷使用，必须低于国家规定的允许范围。
四是如果家具要上透明漆，则对外表面用材的木材纹理、材色统一要求严格。
其他部位用材次之；若不是上透明漆，用料可适当放宽要求，但材质、强度必须达到要求，缺陷也不能超过规定标准。
五是成套家具中每件家具的表面用料质地必须相近、木纹色泽相似、协调统一，胶拼的构件上材质的软硬度不得混用。
2.配料方法木材制品的规格和品种很多，配料是按产品的要求，将各种不同的树种，不同规格的木材，锯截成符合产品规格的毛料，即基本构件．根据加工工艺不同，配料方法也多种多样，归纳起来，主要有粗锯配料法，划线配料法，刨光配料法，单一配料法和综合配料法．（１）粗锯配料首先将准备好的板材进行粗锯，板材中的色泽、纹理和缺陷都明显地显露出来，以便按特点选材配料，根据板材的长度、宽度、厚度等尺寸特点，进行大、小构件合理搭配，色泽合理搭配，优劣合理搭配，提高木材利用率。
实木家具结构实木家具又称框式家具，它是以榫接合的框架为承重构件，板件附设于框架之上的木家具。
在实木家具中，方料框架为主体构件，板件只起围合空间或分隔空间的作用。
传统实木家具为整体式（不可拆）结构；现代实木家具既有整体式，又有拆装式结构。
整体式实木家具以榫接合为主，拆装式实木家具则以连接件接合为主。
榫接合是通过榫头压入榫眼或榫槽的接合方式。
这里只介绍榫卯结构，连接件结构将在板式家具中讲解。
2.1榫接合类型榫接合有多种类型，分类方式不同，其表现形式也不相同。
2.1.1按榫头的形状分：直角榫、燕尾榫、椭圆榫、圆榫，如图1所示。
2.1.2按榫头的数目分：单榫、双榫、多榫，如图2所示。
2.1.3按榫头与方料的关系分：整体榫、插入榫。
整体榫是直接在方材零件上加工而成的，如图1中的1、2、3；而插入榫与零件是分离的，常用的插入榫为圆榫。
圆榫的形状如图3所示。
2.1.4按榫头与榫眼、榫槽接合形式分：开口榫、半开口榫、闭口榫；明榫、暗榫。
如图4所示。
2.2榫接合技术要求2.2.1方榫接合的技术要求为了使榫接合紧密牢固，同时又使得加工、装配方便，方榫接合的榫头长度和榫长度均应与木材纤维方向一致。
榫、眼之间的配合则应是：榫头宽度与榫眼长度为过盈配合，即榫头宽度比榫眼长度大0.5－1mm；榫头厚度与榫眼宽度为间隙配合，间隙量为0.1－0.2mm；榫头长度与榫眼深度为过度配合，其公差为±3mm（明榫为正，暗榫为负）。
榫头厚度（或宽度）通常为方材厚度（宽度）的1/3－2/5。
当榫头厚度（宽度）大于40mm时应改为双榫。
由于榫接合采用基孔制原则，在确定榫头厚度时应将其计算值调整到与方套钻规格相符的尺寸。
如6，8，9.5，12，13，15等几种规格。
2.2.2圆榫接合技术要求圆榫是现在较常见的插入榫，主要用于板式家具部件之间的接合与定位，也可用于实木框架的接合。
作为独立榫，用于制作圆榫的材质应选用密度大、无节无朽、纹理通直，具有中等硬度和材性的木材，一般用青冈栎、柞木、水曲柳等。
实木家具的部件结构，基本都在这里了！你觉得哪种最结实牢固？家具的基本结构，对于家具的强度、外观、成本有着重要影响。
因此，在选购家具时，了解家具的基本结构非常有必要。
实木家具各个部件的基本结构，可以简单分为框架结构、箱框结构、脚架结构、弯曲件结构等。
实木家具的框架，至少是由纵向、横向两根方材（实木）围合而成。
纵向的方材一般称为立边，框架两端的横向方材，称为帽头。
如果在框架中间加有方材，那么横向的方材称为横档，纵向的方材称为立档。
1、框架结构框架是传统实木家具的常用结构，以榫结合为主要特征，木方通过榫结合构成承重框架，围合的板件（可以是实木，也可以是人造板材）附设于框架之上。
一般来说，纯粹的框式家具不能拆卸。
框架结构的角部结合，从形式上可以分为直角接合和斜角接合。
直角接合加工简便，稳定性强，常采用直榫、燕尾榫接合，有些也用圆棒榫或连接件接合；斜角接合是将两根接合的方材端部榫肩切成45度的斜面，或单肩切成45度的斜面后，再进行接合的角部结构。
斜角接合比较美观，但和直角接合相比，强度较小，加工复杂，一般用于镜框、柜门等对外观要求较高的家具。
在传统的框式家具中，桌面板、柜面板、台面板、椅面板、嵌板等都是实木拼接而成的，其拼合方式有很多种，比如平拼、斜口拼、裁口拼、齿形拼、圆榫拼等。
实木拼板由于木材的吸湿或干燥，也可能会引起变形，尤其是两个端面最容易翘起甚至开裂。
为了减少和防止实木拼板的开裂，通常需要采用装榫、装板、嵌端等方法，对木条进行固定。
2、箱框结构箱框结构，是由三块或四块木材用一定的接合方式构成的箱体或槽体结构，箱框中间可设有若干块中板，如隔板、搁板等。
箱框常采用整体榫、插入榫接合，有些也采用连接件接合、钉接合等形式。
箱框结构主要用于制作家具中的抽屉，根据箱框接合后其周边的端面是否外露，可分为直角接合和斜角接合两种。
直角接合周边木板的端面外露，加工简单，接合强度大，但美观性欠佳，是一般箱框常用的接合方法；斜角接合周边木板的端面都不外露，较美观，但加工稍复杂，强度略低，主要用于外观要求较高的家具。
带你了解实木家具的榫卯结构1、楔钉榫用于弧形材连接，上下两片出榫头，中间插楔钉，使连接材上下左右不错移，多用于圈椅扶手。
2、挖烟袋锅榫横竖材角接合，横的一根尽头造成转项之状向下弯扣，中凿方形榫眼，与腿上端的方形榫头接合。
状似烟袋锅，故名。
常用于连接弯形材，如南官帽椅或玫瑰椅，搭脑和后腿连接处以及扶手和鹅脖连接。
3、插肩榫案形结体的两种基本造法之一。
腿足上端出榫并开口，形成前后两片。
前片切出斜肩，插入牙条为容纳斜肩而凿剔的槽。
拍合后腿足表面与牙条平齐。
扣合严密，结构稳固。
4、高束腰抱肩榫从外形看，此榫的断面是半个银锭形的挂销，与开牙条背面的槽口套挂，从而使束腰及牙条结实稳定。
抱肩榫的做法采用45°，榫肩出榫和打眼，嵌入的牙条与腿足构成同一层面，是有束腰的明清家具的常用卯榫构造。
5、圆柱丁字结合榫圆材的丁字形结合，如横竖材同粗，则枨子里外皮做肩，榫子留在正中。
常用于如椅凳或桌案矮老与直枨接合、床围子攒接品字栏杆或井字栏杆。
6、攒边打槽装板常用于桌案面、柜门等，攒边的造法可使薄板当厚板使用，且可以使家具的构造稳定坚实，不受面板的胀缩影响。
7、一腿三牙方桌结构“一腿三牙”是无束腰方桌的一种形式，构造上的特点是腿子不安在方桌的四角而稍稍缩进一些，形制在带吊头与不带吊头之间。
腿子下端有挓，侧脚显著。
腿子之间安牙条，牙条之下有罗锅枨。
在腿子上端安牙头，支撑着桌面边抹格角相交的地方，将90度的桌面恰好平分为二。
8、加云子无束腰裹腿杌凳腿足与凳面结合裹腿做的凳、桌也属无束腰结构。
在面子的边抹下常加“垛边”。
每根垛边两端均格角并凿透榫眼。
腿足顶端的长短榫须先贯穿垛边上的榫眼，然后再与面子四角的榫眼拍合。
9、圆香几（攒边打槽）常用于圆香几的几面接合，圆桌的桌面或坐墩的座面接合。
用弧形弯材打槽嵌夹板心的边簧。
弯材一般为四段，攒边的方法除用楔钉榫外，常用逐段衔夹的造法，即每端一开口，一端出榫，逐一嵌夹，形成圆框。
