大作业1(机电控制系统时域频域分析)

控制系统频域分析1. 引言频域分析是控制系统理论中的重要内容之一，它可以帮助工程师们深入了解控制系统的特性和性能。

通过对系统在频域上的响应进行分析，可以得到系统的频率响应曲线和频率特性，从而更好地设计和调节控制系统。

本文将介绍控制系统频域分析的基本概念、常用方法和应用场景。

2. 控制系统频域分析的基本概念2.1 传递函数传递函数是描述系统输入与输出之间关系的数学模型。

对于线性时不变系统，其传递函数可以用拉普拉斯变换表示。

传递函数的频域特性可以通过对传递函数进行频域变换得到。

2.2 频率响应频率响应是控制系统在不同频率下的输出响应，它是描述系统在不同频率下性能的重要指标。

频率响应可以通过传递函数的频域特性来分析。

2.3 增益余弦图增益余弦图是描述控制系统增益和相位随频率变化的图形。

在增益余弦图中，横轴表示频率，纵轴表示增益和相位角。

通过分析增益余弦图，可以得到系统的幅频特性和相频特性。

3. 控制系统频域分析的常用方法3.1 简单频率响应分析简单频率响应分析是最基本也是最常用的频域分析方法之一。

它通过对系统输入信号进行正弦波信号的傅里叶变换，得到系统的频率响应曲线。

常用的频率响应曲线有幅频特性曲线和相频特性曲线。

3.2 Bode图Bode图是一种常用的频域分析方法，它将系统的增益和相位角随频率变化的情况绘制在一张图中。

通过分析Bode图，可以得到系统的幅频特性和相频特性，并进行系统的稳定性分析。

3.3 Nyquist图Nyquist图是一种用于分析系统稳定性的频域分析方法。

它将系统的传递函数关联到一个复平面上，通过对系统传递函数的频域特性进行分析，可以得到系统的稳定性信息。

Nyquist图可以帮助工程师们更好地设计和调节控制系统。

4. 控制系统频域分析的应用场景频域分析在控制系统设计和调节中有广泛的应用场景。

以下是几个常见的应用场景：4.1 控制系统稳定性分析通过对控制系统的频域特性进行分析，可以判断系统的稳定性。

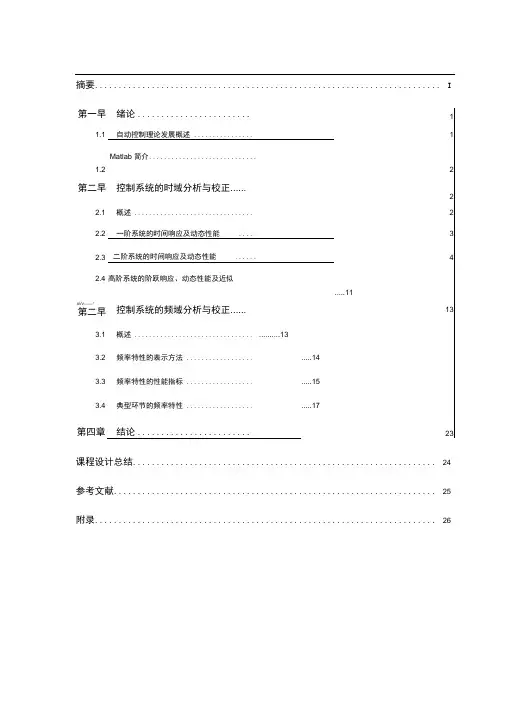

摘要 (I)第一早绪论 (1)1.1自动控制理论发展概述 (1)1.2Matlab 简介.............................2第二早控制系统的时域分析与校正......22.1概述 (2)2.2一阶系统的时间响应及动态性能 (3)2.3二阶系统的时间响应及动态性能 (4)2.4高阶系统的阶跃响应、动态性能及近似 (11)AVV ------- *第二早控制系统的频域分析与校正 (13)3.1概述 ................................ . (13)3.2频率特性的表示方法.................. .. (14)3.3频率特性的性能指标.................. .. (15)3.4典型环节的频率特性.................. .. (17)第四章结论 (23)课程设计总结 (24)参考文献 (25)附录 (26)摘要第一章绪论1.1自动控制理论发展概述自动控制理论是在人类征服自然地生产实践活动中孕育、产生，并随着社会生产和科学技术的进步而不断发展、完善起来的。

早在古代，劳动人民就凭借生产实践中积累的丰富经验和对反馈概念的直观认识，发明了许多闪烁控制理论智慧火花的杰作。

我国北宋时代苏颂和韩公廉利用天衡装置制造的水运仪象台，就是一个按负反馈原理构成的闭环非线性自动控制理论；1681年Dennis Papin发明了用做安全调节装置的锅炉压力调节器；1765年俄国人普尔佐诺夫发明了蒸汽锅炉水位调节器。

1788年，英国人瓦特在他发明的蒸汽机上使用了离心调速器，解决了蒸汽机的速度控制问题，引起了人们对控制技术的重视。

之后，人们曾经试图改善调速器的准确性，却常常导致系统产生振荡。

1868年，英国物理学家麦克斯韦通过对调速系统线性常微分方程的建立与分析，解释了瓦特速度控制系统中出现的不稳定问题，开辟了用数学方法研究控制系统的途径。

此后，英国数学家劳斯和德国数学家古尔维茨独立的建立了直接根据代数方程的系数判别系统稳定性的准则。

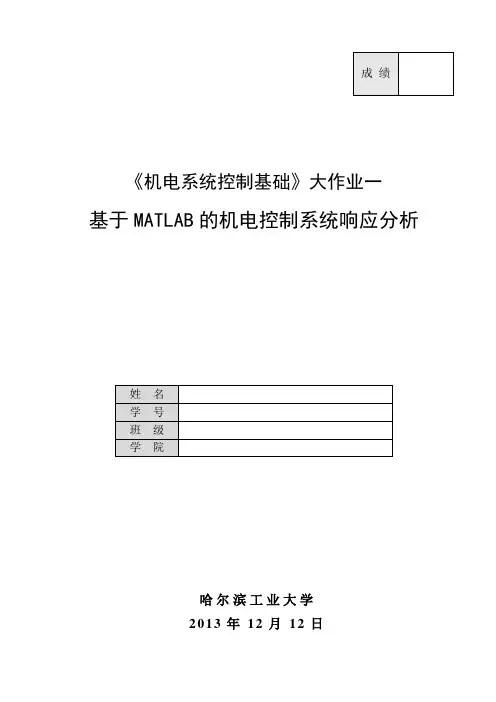

《机电系统控制基础》大作业一基于MATLAB的机电控制系统响应分析哈尔滨工业大学2013年12月12日1作业题目1. 用MATLAB 绘制系统2()25()()425C s s R s s s Φ==++的单位阶跃响应曲线、单位斜坡响应曲线。

2. 用MATLAB 求系统2()25()()425C s s R s s s Φ==++的单位阶跃响应性能指标：上升时间、峰值时间、调节时间和超调量。

3. 数控直线运动工作平台位置控制示意图如下：X i伺服电机原理图如下：LR(1)假定电动机转子轴上的转动惯量为J 1，减速器输出轴上的转动惯量为J 2，减速器减速比为i ，滚珠丝杠的螺距为P ，试计算折算到电机主轴上的总的转动惯量J ；(2)假定工作台质量m ，给定环节的传递函数为K a ，放大环节的传递函数为K b ，包括检测装置在内的反馈环节传递函数为K c ，电动机的反电势常数为K d ，电动机的电磁力矩常数为K m ，试建立该数控直线工作平台的数学模型，画出其控制系统框图；(3)忽略电感L 时，令参数K a =K c =K d =R=J=1，K m =10，P/i =4π，利用MATLAB 分析kb 的取值对于系统的性能的影响。

源代码：t=[0:0.01:5];u=t;C=[25],R=[1,4,25];G=tf(C,R);[y1,T]=step(G,t);y2=lsim(G,u,t);subplot(121),plot(T,y1);xlabel('t(sec)'),ylabel('x(t)'); grid on;subplot(122),plot(t,y2);grid on;xlabel('t(sec)'),ylabel('x(t)');仿真结果及分析：源代码：t=[0:0.001:1];yss=1;dta=0.02;C=[25],R=[1,4,25];G=tf(C,R);y=step(G,t);r=1;while y(r)<yss;r=r+1;endtr=(r-1)*0.001;[ymax,tp]=max(y);tp1=(tp-1)*0.001;mp=(ymax-yss)/yss;s=1001;while y(s)>1-dta && y(s)<1+dta;s=s-1;endts=(s-1)*0.001;[tr tp1 mp ts]仿真结果及分析：C = 25ans = 0.4330 0.6860 0.2538 1.0000由输出结果知：上升时间为0.4330秒，峰值时间为0.6860秒，最大超调量为0.2538，调整时间1.0000秒。

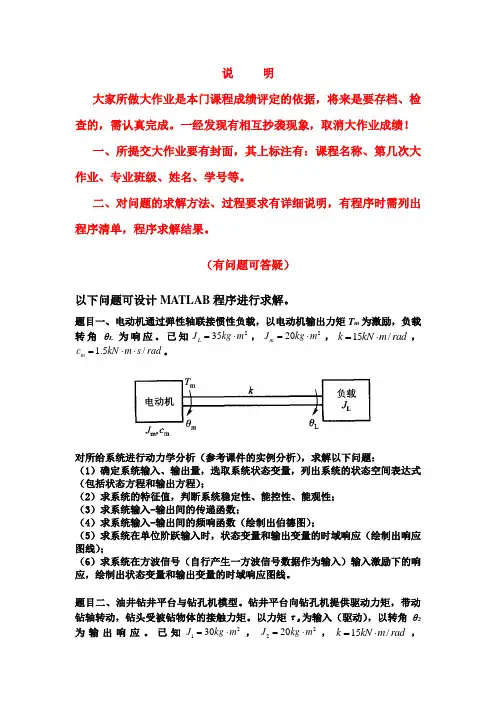

说 明大家所做大作业是本门课程成绩评定的依据，将来是要存档、检查的，需认真完成。

一经发现有相互抄袭现象，取消大作业成绩！一、所提交大作业要有封面，其上标注有：课程名称、第几次大作业、专业班级、姓名、学号等。

二、对问题的求解方法、过程要求有详细说明，有程序时需列出程序清单，程序求解结果。

（有问题可答疑）以下问题可设计MATLAB 程序进行求解。

题目一、电动机通过弹性轴联接惯性负载，以电动机输出力矩T m 为激励，负载转角θL 为响应。

已知235L J kg m =⋅，220m J kg m =⋅，15/k kN m rad =⋅，1.5/m c kN m s rad =⋅⋅。

对所给系统进行动力学分析（参考课件的实例分析），求解以下问题：（1）确定系统输入、输出量，选取系统状态变量，列出系统的状态空间表达式（包括状态方程和输出方程）；（2）求系统的特征值，判断系统稳定性、能控性、能观性；（3）求系统输入-输出间的传递函数；（4）求系统输入-输出间的频响函数（绘制出伯德图）；（5）求系统在单位阶跃输入时，状态变量和输出变量的时域响应（绘制出响应图线）；（6）求系统在方波信号（自行产生一方波信号数据作为输入）输入激励下的响应，绘制出状态变量和输出变量的时域响应图线。

题目二、油井钻井平台与钻孔机模型。

钻井平台向钻孔机提供驱动力矩，带动钻轴转动，钻头受被钻物体的接触力矩。

以力矩τ2为输入（驱动），以转角θ2为输出响应。

已知2130J kg m =⋅，2220J kg m =⋅，15/k kN m rad =⋅，1 1.8/c kN m s rad =⋅⋅，22/c kN m s rad =⋅⋅。

对所给系统进行动力学分析（参考课件的实例分析），求解以下问题：（1）确定系统输入、输出量，选取系统状态变量，列出系统的状态空间表达式（包括状态方程和输出方程）；（2）求系统的特征值，判断系统稳定性、能控性、能观性；（3）求系统输入-输出间的传递函数；（4）求系统输入-输出间的频响函数（绘制出伯德图）；（5）求系统在单位阶跃输入时，状态变量和输出变量的时域响应（绘制出响应图线）；（6）求系统在方波信号（自行产生一方波信号数据作为输入）输入激励下的响应，绘制出状态变量和输出变量的时域响应图线。

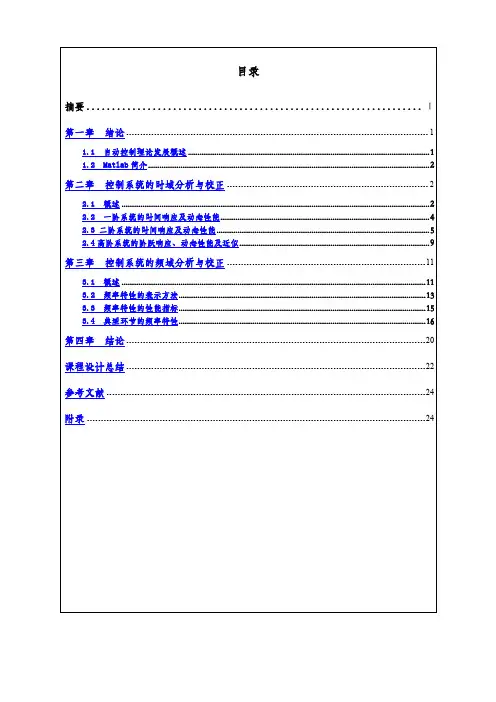

目录摘要 (Ⅰ)第一章绪论 (1)1.1 自动控制理论发展概述 (1)1.2 Matlab简介 (2)第二章控制系统的时域分析与校正 (2)2.1 概述 (2)2.2 一阶系统的时间响应及动态性能 (4)2.3 二阶系统的时间响应及动态性能 (5)2.4高阶系统的阶跃响应、动态性能及近似 (9)第三章控制系统的频域分析与校正 (11)3.1 概述 (11)3.2 频率特性的表示方法 (13)3.3 频率特性的性能指标 (15)3.4 典型环节的频率特性 (16)第四章结论 (20)课程设计总结 (22)参考文献 (24)附录 (24)摘要系统利用Matlab进行控制系统时域与频域的分析与设计，对控制系统的给定数学模型，研究系统性能与系统结构、参数之间的关系。

其仿真过程是以某种算法从初态出发，逐步计算系统的响应，最后绘制出系统的响应曲线，即可分析系统的性能。

自动控制系统的计算机仿真是一门涉及到计算机技术、计算数学与控制理论、系统辨识、控制工程以及系统科学的综合性学科。

控制系统仿真就是以控制系统的模型为基础，主要用数学模型代替实际的控制系统，以计算机为工具，对控制系统进行实验和研究的一种方法。

控制系统最常用的时域分析法，就是在输入信号的作用下，求出系统的输出响应。

系统采用单位阶跃响应为输入信号，求出各典型环节（一阶、二阶及高阶）的输出响应，分析各响应在阻尼比和固有频率变化时对输出响应的影响，从而可以选择最优方案，提高系统的快速性。

而频域分析法是应用频率特性研究控制系统的一种经典方法，以此可直观的表达出系统的频率特性，其主要方法有Bode图、Nyquist曲线、Nichols图，由于编写M 文件时三种方法只需改变固定的命令，所以系统主要研究Bode图。

同样是研究响应的典型环节，及比例、微分、积分、惯性、二阶振荡与高阶环节，分析其对数幅频特性与对数相频特性。

经过对两种分析方法的对比与分析，得出了时域分析法与频域分析法的关系与区别。

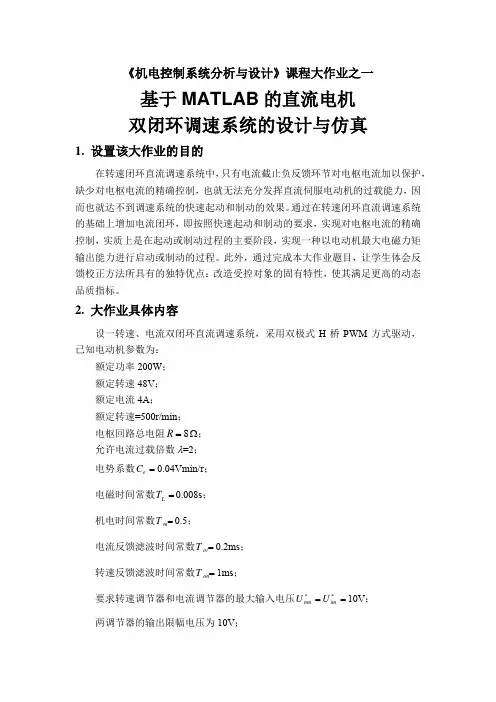

《机电控制系统分析与设计》课程大作业之一基于MATLAB 的直流电机 双闭环调速系统的设计与仿真1. 设置该大作业的目的在转速闭环直流调速系统中，只有电流截止负反馈环节对电枢电流加以保护，缺少对电枢电流的精确控制，也就无法充分发挥直流伺服电动机的过载能力，因而也就达不到调速系统的快速起动和制动的效果。

通过在转速闭环直流调速系统的基础上增加电流闭环，即按照快速起动和制动的要求，实现对电枢电流的精确控制，实质上是在起动或制动过程的主要阶段，实现一种以电动机最大电磁力矩输出能力进行启动或制动的过程。

此外，通过完成本大作业题目，让学生体会反馈校正方法所具有的独特优点：改造受控对象的固有特性，使其满足更高的动态品质指标。

2. 大作业具体内容设一转速、电流双闭环直流调速系统，采用双极式H 桥PWM 方式驱动，已知电动机参数为：额定功率200W ； 额定转速48V ； 额定电流4A ； 额定转速=500r/min ； 电枢回路总电阻8=R Ω； 允许电流过载倍数λ=2； 电势系数=e C 0.04Vmin/r ； 电磁时间常数=L T 0.008s ； 机电时间常数=m T 0.5；电流反馈滤波时间常数=oi T 0.2ms ； 转速反馈滤波时间常数=on T 1ms ；要求转速调节器和电流调节器的最大输入电压==**im nmU U 10V ； 两调节器的输出限幅电压为10V ；PWM 功率变换器的开关频率=f 10kHz ； 放大倍数=s K 4.8。

试对该系统进行动态参数设计，设计指标： 稳态无静差； 电流超调量≤i σ5%；空载起动到额定转速时的转速超调量σ≤ 25%； 过渡过程时间=s t 0.5 s 。

3. 设计计算1. 计算电流和转速反馈系数；根据双闭环系统静特性曲线可以看出，双闭环调速系统在稳态工作时，两个调节器都不饱和，其中各变量之间满足：*0n n U U n n αα=== *i i d dL U U I I ββ===所以可得：转速反馈系数：max 100.02(min/)500nm nm nom U U V r n n α**==== 电流反馈系数：m 101.25(/)I 24im im ax nom U U V A I βλ**====⨯ 2. 按工程设计法，详细写出电流环的动态校正过程和设计结果；电流环的结构如图1a （图148页）所示，对于反电动势E ，由于其对于电流环只是一个缓慢变化的扰动作用，所以在设计电流环时先暂时将反电动势的交叉反馈断开，不考虑其作用。
