实验12 静态路由与RIP路由协议设置

实验 4 报告学号姓名 课堂号 01 实验日期 实验名称静态路由与RIP 路由实验用时 同组人 指导教师 一、实验目的通过实验理解并掌握路由器的原理及配置方法，理解并掌握查看路由器系统及配置信息；掌握静态路由方式实现网络的连通性。

二、实验要求1．通过实验理解并掌握路由器的原理及配置方法，2．理解并掌握查看路由器系统及配置信息；3．掌握静态路由方式实现网络的连通性。

4. 掌握RIP 路由方式实现网络的连通性。

三、实验环境(设备)实验设备路由器2台，PC2台，直连线1根，交叉线1根，V.35 DCE/DTE 电缆1根（一）静态路由 1、单击一个路由设备如：R2624-1 (4口) R2620-2（1口） 用ctrl+C 中断要你输入的内容，进入Red-Giant>2、路由器R2624-1配置（1）配置2624-1的接口 f0Red-Giant (config)#hostname R2624-1R2624-1(config)#interface fastethernet ?<0-3> FastEthernet interface numberR2624-1(config)#interface fastethernet 0R2624-1(config-if)#ip addressR2624-1(config-if)#no shutdown（2）配置2624-1的串口s1R2624-1(config)#interface serial 1R2624-1(config-if)#ip addressR2624-1(config-if)#clock rate 64000（配置时钟，注意是DCE 端）R2624-1(config-if)#no shutdown（3）验证路由器接口及串口配置：R2624-1#Show ip interface briefR2624-1#show interface serial 1（4）配置静态路由R2624-1(config)#ip route serial 1（或者用下一跳IP ：R2624-1#show ip route （查看路由）3、路由器2620-2配置(DCE) DTE S1 S0 F0 F0 R2624-1 R2620-2 PC2 PC1。

实验拓扑：IP地址表：路由器接口 IP地址R1 S0 192.168.10.1/24R2 S0 192.168.10.2/24R2 S1 192.168.20.1/24R3 S0 192.168.20.2/24注意：须配置完上面的IP地址并保证路由器两两都能ping通后才能进行路由协议的配置。

1.配置静态路由方法1：使用与本路由器直连的下一个路由器的接口地址进行配置。

R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 192.168.10.2 //配置10.0到20.0的R1#sh ip route 静态路由。

R1#ping 192.168.20.1R1#ping 192.168.20.2 //虽然路由器R1通告了192.168.20.0的网段，不过目前20.2是ping不通的，因为192.168.20.2是路由器R3的接口地址，而R3在没有配置路由协议之前路由表中并没有到达192.168.10.0网段的路径。

R1(config)#Ctrl+Shift+6,X R3R3>R3>enR3#conf tR3(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1 //配置20.0到10.0的R3(config)#end 静态路由。

R3#sh ip routeR3#ping 192.168.10.1R3(config)#Ctrl+Shift+6,X R1R1#ping 192.168.20.2 //验证配置，这次ping 通了。

方法2：使用本路由器的出端口配置静态路由。

R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 s0 //使用出接口的好处是：当对端R1(config)#Ctrl+Shift+6,X R3 IP更新时还能保证这个静态路R3> 由是有效的。

实验五 静态路由及RIP 协议配置一、实验目的二、实验原理三、实验步骤（一）静态路由配置1、连接网络实验设备，配置各主机和各路由器。

图一 实验环境构建2、配置各个路由器的静态路由（1）基本配置命令：Router(config)#ip route 目的网络 子网掩码 下一跳 //增加一条静态路由 Router(config)#no ip route 目的网络 子网掩码 下一跳 //删除一条静态路由（2）Router4 静态路由的配置192.168.5.0/24 192.168.1.0/24192.168.2.0/24图二Router4的静态路由配置（3）Router5的静态路由配置与Router4的静态路由配置类似。

3、pc0 ping pc2验证静态路由配置图三pc0 ping通pc2 验证配置（二）RIP协议配置RIP的全称是Routing Information Protocol,是IGP，采用Bellman-Ford 算法。

RFC1058是RIP version 1标准文件，RFC2453是RIP Version 2的标准文档。

1、连接网络设备，构建实验环境，配置各主机和各路由器。

图一实验环境构建2、RIP协议基本配置命令RIP基本配置命令：Router(config)#router ripRouter(config-router)#network w.x.y.z可选的配置命令：Router(config)#no router rip 在路由器上关闭RIP协议Router(config-router)#no network w.x.y.z 从RIP协议中移除w.x.y.z网络Router(config-router)#version 2 RIP协议为第2版Router(config-if)#ip rip send version 2该接口仅发送RIP ver 2报文Router(config-if)#ip rip send version 1该接口仅发送RIP ver 1报文Router(conifg-if)#ip rip send version 1 2该接口发送RIP ver 1报文和RIP ver 2报文Router(config-if)#ip rip receive version 2该接口仅接收RIP ver 2报文Router(config-router)#no auto-summary 关闭路由协议的自动聚合功能3、三个路由器的RIP配置图二Router1 的配置图三Router2 的配置图四给每个路由器RIP协议启用第二版图五查看路由表show ip route 4、不同网段使用ping检查网络互通图六pc2可以ping通所有的网段。

静态路由rip实验报告实验目的本实验主要目的是通过配置和实验验证静态路由和RIP（Routing Information Protocol）协议的工作原理和使用方法。

通过实验，我们能够更好地理解和掌握静态路由和RIP协议在网络中实现路由选择的过程。

实验环境- 操作系统：Windows 10- 软件：Cisco Packet Tracer- 实验设备：3台路由器、3台主机实验步骤1. 搭建实验拓扑使用Cisco Packet Tracer搭建实验拓扑，包括3台路由器和3台主机。

将路由器和主机连接起来，形成一个小型的局域网。

2. 配置IP地址和路由器接口为每个路由器和主机配置对应的IP地址。

打开命令提示符，使用以下命令：Router(config)interface [interface_name]Router(config-if)ip address [ip_address] [subnet_mask]配置完成后，为每个路由器配置默认网关。

3. 配置静态路由在每个路由器上配置静态路由。

打开命令提示符，使用以下命令：Router(config)ip route [destination_network] [subnet_mask] [next_hop] 配置完成后，通过命令`show ip route`检查静态路由是否配置正确。

4. 配置RIP协议在每个路由器上配置RIP协议。

打开命令提示符，使用以下命令：Router(config)router ripRouter(config-router)network [network_address]配置完成后，通过命令`show ip route`检查RIP协议是否配置正确。

5. 测试和验证- 使用主机发送ICMP消息，检查网络连通性。

- 使用命令`show ip route`查看路由表和距离矢量信息。

实验结果经过实验，我们成功搭建了静态路由和RIP协议实验环境，并成功配置和验证了静态路由和RIP协议。

学生课程实验报告书2012 级 淘宝店号530213 系淘宝店号530213 专业 3 班学号 淘宝店号530213 姓名 套套2013—2014学年 第 一 学期实验项目： 静态路由配置及RIP 协议配置实验时间： 2013-12-11实验原理：路由选择协议是路由器用来完成路由表建立和更新路由信息的通信协议。

在中小规模的网络中，通常使用静态路由和基于距离矢量算法的RIP 协议。

静态路由配置静态路由是在路由器中设置的固定的路由表。

除非网络管理员干预，否则静态路由不会发生变化。

由于静态路由不能对网络的改变作出反映，一般用于网络规模不大、拓扑结构固定的网络中。

静态路由的优点是简单、高效、可靠。

在所有的路由中，静态路由优先级最高。

当动态路由与静态路由发生冲突时，以静态路由为准。

实验仪器：用Packet Tracer 5.0模拟两台Quidway AR 28-09路由器和2台PC机实验步骤（纸张不够写可另外加纸并应装订）：1.IP地址规划：路由器接口和PC机的IP地址按S0/0： RTA ：202.1.1.1/24 RTB ：202.1.1.2/24E0/0： RTA：192.168.0.254/24 RTB ：192.168.1.254/24 HostA：IP：192.168.0.1/24网关：192.168.0.254HostB：IP：192.168.1.1/24网关：192.168.1.254进行配置。

2.查看路由器：查看RTA、RTB的路由表。

3.静态路由配置：RTA上的静态路由配置为：192.168.1.0 255.255.255.0 202.1.1.2RTB上的静态路由配置为192.168.0.0 255.255.255.0 202.1.1.14.RIP协议配置：在配置RIP协议之前，先删除已配置的静态路由。

a)配置RTA的路由：202.1.1.0， 192.168.0.0；b)配置RTB的路由：202.1.1.0， 192.168.1.0；c)查看路由。

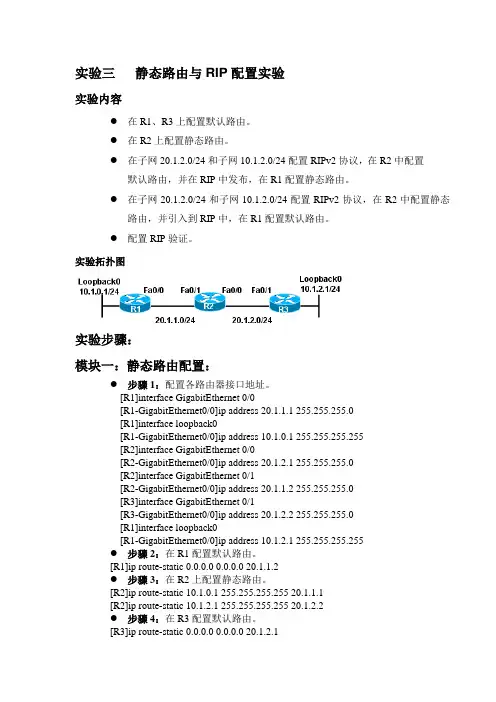

实验三静态路由与RIP配置实验实验内容●在R1、R3上配置默认路由。

●在R2上配置静态路由。

●在子网20.1.2.0/24和子网10.1.2.0/24配置RIPv2协议，在R2中配置默认路由，并在RIP中发布，在R1配置静态路由。

●在子网20.1.2.0/24和子网10.1.2.0/24配置RIPv2协议，在R2中配置静态路由，并引入到RIP中，在R1配置默认路由。

●配置RIP验证。

实验拓扑图实验步骤：模块一：静态路由配置：●步骤1：配置各路由器接口地址。

[R1]interface GigabitEthernet 0/0[R1-GigabitEthernet0/0]ip address 20.1.1.1 255.255.255.0[R1]interface loopback0[R1-GigabitEthernet0/0]ip address 10.1.0.1 255.255.255.255[R2]interface GigabitEthernet 0/0[R2-GigabitEthernet0/0]ip address 20.1.2.1 255.255.255.0[R2]interface GigabitEthernet 0/1[R2-GigabitEthernet0/0]ip address 20.1.1.2 255.255.255.0[R3]interface GigabitEthernet 0/1[R3-GigabitEthernet0/0]ip address 20.1.2.2 255.255.255.0[R1]interface loopback0[R1-GigabitEthernet0/0]ip address 10.1.2.1 255.255.255.255●步骤2：在R1配置默认路由。

[R1]ip route-static 0.0.0.0 0.0.0.0 20.1.1.2●步骤3：在R2上配置静态路由。

广州XX学院计算机网络实验报告专业班级计科181 实验日期姓名李XX 学号20181443实验名称实验四VLAN的配置与VLAN间通信指导教师沈明一、实验目的1.理解VLAN的原理、功能和作用，掌握VLAN的基本配置方法。

2.掌握三层交换机的基本配置方法。

3.了解路由器的原理和作用。

（选做）二、实验设备及环境PC机和网络模拟器PT三、实验内容1. 在网络模拟器中，组建局域网，学习使用命令行配置VLAN，并观察报文的转发过程，理解VLAN的作用。

2. 学习三层交换机的基本配置方法。

3．了解路由器的工作原理、不同类型端口，选择连接线进行路由器与交换机的连接等；正确配置路由器各种端口的通信速率、时钟频率、IP地址、子网掩码及默认网关等，学会配置静态路由的方法，实现局域网的通信。

四、实验操作实例1：实验步骤1.在网络模拟器PT中，组建局域网，网络拓扑结构如图1-1所示。

图1-1 网络拓扑图2.配置各PC的IP地址PC0 192.168.1.1 255.255.255.0 连Switch0 f0/1PC1 192.168.1.2 255.255.255.0 连Switch0 f0/2PC2 192.168.1.3 255.255.255.0 连Switch1 f0/1PC3 192.168.1.4 255.255.255.0 连Switch1 f0/2Switch0 f0/3 连Switch1 f0/3Switch0 f0/4 连Switch1 f0/43.测试PC0-PC3的是否连通，如果不能连通，请找原因，并解决。

答：可以连通4.配置Switch0和Switch1两个交换机。

交换机1Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#interface range f0/1Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#no shutdownSwitch(config-if-range)#interface range f0/2Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#no shutdownSwitch(config-if-range)#Switch#交换机2Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#interface range f0/1Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#no shutdownSwitch(config-if-range)#interface range f0/2Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#no shutdownSwitch(config-if-range)#Switch#5.使用show命令显示端口的VLAN连接。

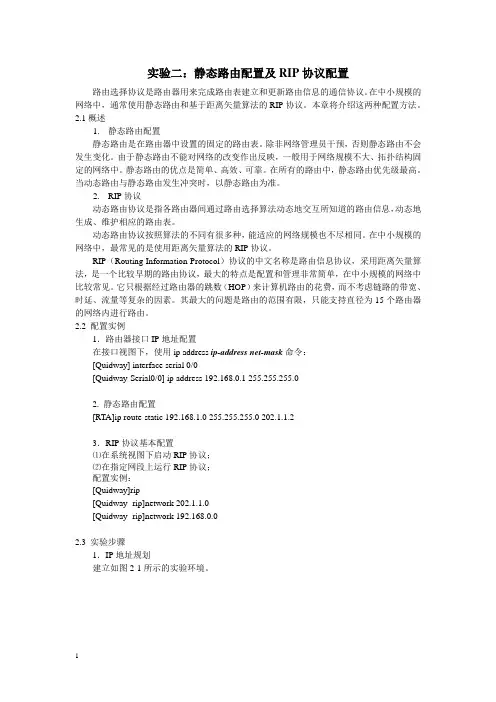

实验二：静态路由配置及RIP协议配置路由选择协议是路由器用来完成路由表建立和更新路由信息的通信协议。

在中小规模的网络中，通常使用静态路由和基于距离矢量算法的RIP协议。

本章将介绍这两种配置方法。

2.1概述1.静态路由配置静态路由是在路由器中设置的固定的路由表。

除非网络管理员干预，否则静态路由不会发生变化。

由于静态路由不能对网络的改变作出反映，一般用于网络规模不大、拓扑结构固定的网络中。

静态路由的优点是简单、高效、可靠。

在所有的路由中，静态路由优先级最高。

当动态路由与静态路由发生冲突时，以静态路由为准。

2.RIP协议动态路由协议是指各路由器间通过路由选择算法动态地交互所知道的路由信息，动态地生成、维护相应的路由表。

动态路由协议按照算法的不同有很多种，能适应的网络规模也不尽相同。

在中小规模的网络中，最常见的是使用距离矢量算法的RIP协议。

RIP（Routing Information Protocol）协议的中文名称是路由信息协议，采用距离矢量算法，是一个比较早期的路由协议，最大的特点是配置和管理非常简单，在中小规模的网络中比较常见。

它只根据经过路由器的跳数（HOP）来计算机路由的花费，而不考虑链路的带宽、时延、流量等复杂的因素。

其最大的问题是路由的范围有限，只能支持直径为15个路由器的网络内进行路由。

2.2 配置实例1．路由器接口IP地址配置在接口视图下，使用ip address ip-address net-mask命令：[Quidway] interface serial 0/0[Quidway-Serial0/0] ip address 192.168.0.1 255.255.255.02. 静态路由配置[RTA]ip route-static 192.168.1.0 255.255.255.0 202.1.1.23．RIP协议基本配置⑴在系统视图下启动RIP协议；⑵在指定网段上运行RIP协议；配置实例：[Quidway]rip[Quidway -rip]network 202.1.1.0[Quidway -rip]network 192.168.0.02.3 实验步骤1．IP地址规划建立如图2-1所示的实验环境。

实验目的1.了解路由器静态路由基本配置过程2.了解静态路由的作用及使用方法实验内容主要是对两台路由器进行操作，在未设置时，连两台路由器的主机之间不能互通，而台路由器之间可以互通，同一台路由器上的主机也可以互通。

过设置静态路由使所有主机之间互通，了解静态路由的基本配置过程和操作步骤，静态路由与直连路由区别。

实验拓扑图•实验步骤•路由配置步骤：•在PC中配置网络属性时，我们除了配置其自身的IP地址之外，还需要配置默认网关，如图所示为此例中PC1的网络属性配置界面：•在默认网关一栏内，我们填写了所连接的路由器的F0/0接口的地址•涵义为：如果PC1发送的数据包目的地址不是与本机在一个网络，那么PC1会将这个数据包首先发给路由器的F0/0端口，因为PC1认为网关具备寻址并将数据包进一步发送的能力。

路由器也恰恰具备这样的能力。

•路由器接收到数据包之后，会查看目的地址所在的网段是否为其直连网段，•如果是，则正常发送数据包给这个网段中的某台主机，•如果不是，则转向路由表进行查找，•在此例中，PC1如果发送目的地址为192.168.4.2的数据包，则RouterB收到之后认为不是它的直连网段，转向路由表，但如果没有配置，路由表为空，如图所示：这里我们看到了与RouterB直连的两个网段均表示在了路由表中，并且表明了出口位置，但192.168.4.0网段却没有表示，在这种情况下，路由器将会把数据包丢弃掉，发回一个ICMP 错误信息。

•(1) 静态路由配置•在上面的拓扑图中，我们需要在路由器的Router_config#模式下输入：ip route 192.168.4.0 255.255.255.0 192.168.2.1，•表示如果有到192.168.4.0 网段的数据包到来，本路由器将把它发送给192.168.2.1设备，由它负责完成接下来的发送任务。

配置过程以及配置好之后的路由表显示如下图。

在此路由表中，我们注意到添加了一条路由表示目的地为192.168.4.0的数据包将通过192.168.2.1发送到目的地。

实验六静态路由、rip路由协议的配置实验目的：认识静态路由、缺省路由、rip路由配置基本路由环境实验设备：港湾路由器、华为路由器各两台实验内容：一.静态路由和缺省路由的配置：pc1、pc2与路由器相连的线是什么网线：交叉线缆上图看出pc1的gateway是什么：RouterA上图看出pc2的gateway是什么：RouterB（1）使用静态路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明静态路条目是什么？直连网络： 10.1.1.020.1.1.0通过静态路由配置的网络： 30.1.1.0经由20.1.1.1serial端口直连网络： 20.1.1.030.1.1.0通过静态路由链接的网络： 10.1.1.0经由20.1.1.2端口（2）使用缺省路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明缺省路条目是什么？直连网络： 10.1.1.0 20.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.1serial 端口直连网络： 30.1.1.020.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.2serial端口二．rip路由的配置使用rip路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明rip路条目是什么？使用RIP 协议后在路由表里多出了R 代表的目标网络:30.0.0.0/8经由20.1.1.1端口使用RIP 协议后在路由表里多出了R 代表的目标网络:10.0.0.0/8经由20.1.1.2端口实验2.8.1：基本静态路由配置步骤4：输入命令检验新路由是否加入路由表中。

屏幕上会显示与以下类似的输出。

现在R1 的表中应该有一条路由。

您使用的是什么命令？R1#_____show_ip route___________________________步骤7：输入必要的命令以确保该接口得到完整配置。

静态路由配置RIP协议配置静态路由是一种手动配置的路由方式，它需要管理员手动输入路由条目来告诉路由器如何选择最佳路径来转发数据包。

相比于动态路由协议，静态路由的优点是简单、可靠、效率高，适用于小型网络或需要特定网络流量控制的场景。

本文将介绍如何配置静态路由以及如何配置RIP协议。

首先，我们来介绍如何配置静态路由。

在配置静态路由之前，我们需要先了解网络拓扑结构，包括各个网络的IP地址、子网掩码以及连接的路由器接口。

具体的步骤如下：1. 进入路由器的命令行界面。

可以通过串口、Telnet或SSH等方式登录到路由器。

2. 进入全局配置模式。

在命令行界面输入"configure terminal"或者"conf t"命令。

3. 配置静态路由。

使用"ip route"命令来配置静态路由，具体语法为"ip route 目标网络目标子网接口或下一跳IP"。

例如，假设要将数据包路由到192.168.2.0/24网络，下一跳为192.168.1.2，可以输入命令"ip route 192.168.2.0 255.255.255.0 192.168.1.2"。

4. 配置完所有需要的静态路由后，使用"end"命令退出配置模式。

接下来，我们介绍如何配置RIP协议。

RIP（Routing Information Protocol）是一种距离矢量路由协议，用于在小型到中型规模的网络中动态确定最佳路径。

它将路由器上的路由信息以及距离值发送给相邻的路由器，从而实现路由表的自动更新。

以下是配置RIP协议的详细步骤：1.进入路由器的命令行界面。

2.进入全局配置模式。

3. 配置RIP协议。

使用"router rip"命令来启用RIP协议，并进入RIP路由器配置模式。

4. 配置RIP版本。

使用"version"命令来设置RIP版本，一般有RIP v1和RIP v2两种版本可选。

实验四静态路由/RIP的配置专业：班级：学号：姓名：一、实验目的1．了解静态路由的配置方式。

2．了解Distance Vector算法的工作原理。

3．了解配置RIP协议的基本命令。

4．了解路由表的具体含义（针对RIP协议部分）。

二、实验设备PC机，Windows XP系统，Cisco Packet Tracer。

三、实验内容1.一些简单的路由连接配置通过Cisco Packet Tracer 绘制如上网络拓扑图，并按如下要求进行实验：1)设置路由器的hostname为Router1，并设置其F0/0端口IP地址为192.168.1.1/24，F0/1端口IP地址为192.168.2.1/24，2)设置左边主机的hostname为PC1，其IP地址为192.168.1.2/24，默认网关为192.168.1.1，3)设置右边主机的hostname为PC2，其IP地址为192.168.2.2/24，默认网关为192.168.2.1，4)让PC1主机能够Ping通PC2主机2.静态路由的配置通过Cisco Packet Tracer 绘制如上网络拓扑图，并按如下要求进行实验：1)按图上所示分别给R1、R2、PC1、PC2设置其网络参数（IP地址、子网掩码、默认网关）。

2)通过给路由器R1和路由器R2设置静态路由，使得PC1能够Ping通PC2。

3.熟悉RIP协议特征RIP 协议分为版本1和版本2。

不论是版本1 或版本2，都具备下面的特征：1)是距离向量路由协议；2)使用跳数（Hop Count）作为度量值；3)默认路由更新周期为30 秒；4)管理距离（AD）为120；5)支持触发更新；6)最大跳数为15 跳；7)支持等价路径，默认4条,最大6条；8)使用UDP的520端口进行路由更新。

4.使用拓扑图绘制软件设计如下网络拓扑图，分别在每个路由器上启动RIP协议，并启用参与路由协议的端口，并通告网络。

1、使得PC1能够Ping 通PC22、使用Show ip route 命令查看R1的路由器，显示如下内容：以上输出表明路由器R1学到了 3 条RIP 路由，其中路由条目：“ R 4.0.0.0/8 [120/3] via 10.1.1.2, 00:01:26, Serial0 ”的含义如下：① R：路由条目是通过RIP 路由协议学习来的；② 4.0.0.0/8：目的网络；③ 120：RIP路由协议的默认管理距离；④ 3: 度量值，从路由器R1 到达网络 4.0.0.0/8 的度量值为 3 跳；⑤ 10.1.1.2：下一跳地址；⑥ 00:01:26：距离下一次更新还有4（30-26）秒；⑦ Serial0：接收该路由条目的本路由器的接口。

实验配置静态路由与RIP1.实验名称：配置静态路由和RIP（路由信息协议）2.实验目的：配置静态路由协议，配置RIP，认识路由信息协议。

3.背景描述：在小型的园区网内一般路由器需要配置成静态路由或者使用RIP配置内部的路由信息。

4.实验设备：a)路由器3台b)PC 机2台5.实验拓扑结构：6.实验要求：a)能够配置静态路由b)能够配置RIP 协议7.实验步骤：按照拓扑图配置好实验设备中的每个设备的IP 地址，配置完毕后，保证每个设备之间是可以Ping通。

1、静态路由步骤1:配置Router1,首先查看Router1的路由信息。

Router>en (进入路由器特权模式)Router# show ip route（查看该路由器的路由信息）如下图：在PC0上来验证连通性：PC>ping 192.168.1.1结果连通。

PC>ping 192.168.10.1结果不能连通。

问题：需要为PC设置网关，该网关指明数据的出口地址，即192.168.1.1此时，再次PC>ping 192.168.10.1结果连通。

现在我们想让PC ping 192.168.10.2PC>ping 192.168.10.2结果不通。

说明现在不能通讯到Route 0,下面我们向路由器Route1中添加路由信息。

步骤二：添加路由Route 1的路由信息。

Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.10.2Router(config)#ip route 192.168.20.0 255.255.255.0 192.168.10.2说明：蓝色的字表示的地址是通信的目的地址，红色的字所表示的地址是中间要经过的路由（地址）。

在这里表示的含义是: 如果PC 0要和192.168.2.0 这个网段中的主机进行通信，那么，需要经过192.168.10.2转发出去。

实验四路由器配置实验目的☐理解IP路由寻址过程☐创建和验证静态路由、缺省路由☐配置和验证RIP（路由信息协议）路由实验环境◆Boson模拟器实验项目1.创建静态路由；2.创建RIP动态路由；实验步骤1建立网络环境打开Boson Network Designer，加入4个2621路由器，3台PC机。

如下图所示：最终形成下图：配置端口地址，例：router1#config terminalrouter1(config)#interface f0/0router1(config-if)#ip address 172.16.10.2 255.255.255.0router1(config-if)#no shutdown在各个端口设置完以上的IP地址后，你可以用show interfaces 检查设置是否正确？（注意：Router3和Router4要在S0端口设置时钟频率（1000以下））2创建静态路由2.1路由器Router1位于网络172.16.10.0/24中，它不知道网络172.16.20.0/24,172.16.30.0/24,172.16.40.0/24和172.16.50.0/24,建立静态路由使Route A能够发现这些网络。

Router1#config tRouter1(config)#ip route 172.16.20.0 255.255.255.0 172.16.10.1Router1(config)#ip route 172.16.30.0 255.255.255.0 172.16.10.1Router1(config)#ip route 172.16.40.0 255.255.255.0 172.16.10.1Router1(config)#ip route 172.16.50.0 255.255.255.0 172.16.10.1保存当前配置2.2在Router2上，建立静态路由使它能发现网络172.16.30.0/24,172.16.40.0/24,172.16.50.0/24和172.16.60/24,Router2#config tRouter2(config)#ip route 172.16.30.0 255.255.255.0 172.16.20.2Router2(config)#ip route 172.16.40.0 255.255.255.0 172.16.20.2Router2(config)#ip route 172.16.50.0 255.255.255.0 172.16.20.2Router2(config)#ip route 172.16.60.0 255.255.255.0 172.16.10.2保存当前配置2.3在Router3上，建立静态路由使它能发现并不是直接相连的网段172.16.10.0/24,172.16.50.0/24和172.16.60.0/24Router1#config tRouter3(config)#ip route 172.16.10.0 255.255.255.0 172.16.20.1Router3(config)#ip route 172.16.60.0 255.255.255.0 172.16.20.1Router3(config)#ip route 172.16.50.0 255.255.255.0 172.16.40.2保存当前配置2.4在Router4上，建立静态路由使它能发现并不是直接相连的网段172.16.10.0/24,172.16.20.0/24,172.16.30.0/24和172.16.60.0/24Router4#config tRouter4(config)#ip route 172.16.10.0 255.255.255.0 172.16.40.1Router4(config)#ip route 172.16.20.0 255.255.255.0 172.16.40.1Router4(config)#ip route 172.16.30.0 255.255.255.0 172.16.40.1Router4(config)#ip route 172.16.60.0 255.255.255.0 172.16.40.1保存当前配置2.5pc1 ping pc2, pc1 ping pc3,计算机ping 各路由器，以验证静态路由已配置成功3创建RIP动态路由3.1使用no ip route命令删除在路由器上已配置的所有静态和默认路由。

实验12 静态路由协议和RIP 路由协议设置、实验目的熟悉静态路由和RIP 路由协议的配置原理，掌握它的配置方法。

二、实验内容创建图1所示拓扑结构并配置路由器，使得各路由器（静态和动态两种）可以相互ping 得通。

图 1 拓扑结构图三、实验步骤1、首先按图 1 连接好路由器注意：路由器通常通过串行端口连接广域网络，因此路由器通常是DTE 设备，modem、GV 转换器等等传输设备通常被规定为DCE。

其实对于标准的串行端口，通常从外观就能判断是DTE 还是DCE，DTE 是针头（俗称公头），DCE 是孔头（俗称母头），这样两种接口才能接在一起。

比如一台路由器，它处于网络的边缘，它有一个S0 口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0 口配“时钟速率”，它从对方学到。

这时它就是DTE，而对方就是DCE（需要配置时钟频率）。

①添加路由的模块接口，如图 2 所示图 2 添加路由模块示意图②连线的时候注意不同的接口，连线选择DTE 线，如图 3 所示。

图 3 选择连接线示意图③设置之前需要打开对应的端口的电源，如图 4 所示。

图 4 开机示意图2、根据拓扑图为路由器配置IP 地址，如表 1 所示1 IP为各路由器上配置IP 地址的命令如下：A(config) # int S0/1/0A(config-if )#ip address 172.16.10.1 255.255.255.0 A(config-if )#no shutdownA(config) #int S0/1/1A(config-if )#ip address 172.16.40.2 255.255.255.0 A(config-if )#no shutdown请记着为DCE 配置时钟频率：路由器的接口模式下：Router （config-if）#clock rate 128000实验过程可以通过思科虚拟器的操作界面进行设置，但最好通过路由命令来进行配置，视窗操作中设置路由端口需设置以下内容，如图 5 所示：图 5 使用视窗操作设置接口地址示意图3、在每个路由器上配置静态路由协议命令格式：ip route 目标地址段目标地址子网掩码下一跳地址（即距离此路由器最近相连的 S0 地址）配置 A 的静态路由协议：A（config）#ip route 172.16.20.0 255.255.255.0 172.16.10.2A（config）#ip route 172.16.30.0 255.255.255.0 172.16.40.1A（config）#endA#copy run start 同样道理同学们配置余下的三个路由器的静态路由协议。

实验静态路由一、实验性质本实验为设计型实验，实验学时为4学时。

二、实验目的通过静态路由方式实现网络的连通性，通过实验掌握路由表的基本结构，掌握基本的路由选路知识。

三、预备知识路由的概念，路由表的结构，路由的基本原理。

预备实验：路由器的基本配置。

四、实验设备R2624（2台）、V35 DTE线缆（1根）、V35 DCE线缆（1根）。

五、实验内容1、背景描述假设校园网通过一台路由器连接到校园外的另一台路由器上，现要在路由器上做适当配置，实现校园网内部主机与校园网外部主机的相互通信。

2、实现功能设置静态路由表,实现校园网内部主机与校园网外部主机的相互通信。

3、拓扑结构六、实验步骤在路由器Router1上配置接口的IP地址和串口上的时钟频率Router1(config)# interface fastethernet 0 ！进入接口F0的配置模式Router1(config-if)# ip address 172.16.1.1 255.255.255.0 ！配置路由器接口F0的IP 地址Router1(config)# no shutdown ！开启路由器fastethernet0接口!Router1(config)# interface serial 0 ！进入接口S0配置模式Router1(config-if)# ip address 172.16.2.1 255.255.255.0 ！配置路由器接口S0的IP 地址Router1(config-if)#clock rate 64000 ！配置Router1的时钟频率（DCE）Router1(config)# no shutdown ！开启路由器fastethernet0接口验证测试：验证路由器接口的配置Router1#show ip interface briefInterface IP-Address OK? Method Status Protocol FastEthernet0 172.16.1.1 YES manual up up Serial0 172.16.2.1 YES manual down down Serial1 unassigned YES unset administratively down down Router1#show interface serial 0Serial0 is down, line protocol is downHardware is HDLC4530AInternet address is 172.16.2.1/24MTU 1500 bytes, BW 2048 Kbit, DL Y 20000 usec, rely 255/255, load 1/255 Encapsulation HDLC, loopback not set, keepalive set (10 sec)Last input never, output never, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0 (size/max/drops); Total output drops: 0Queueing strategy: weighted fairOutput queue: 0/64/0 (size/threshold/drops)Conversations 0/0 (active/max active)Reserved Conversations 0/0 (allocated/max allocated)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort0 packets output, 0 bytes, 0 underruns0 output errors, 0 collisions, 8 interface resets0 output buffer failures, 0 output buffers swapped out0 carrier transitionsDCD=down DSR=down DTR=down RTS=down CTS=down在路由器Router1上配置静态路由Router1(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2或：Router1(config)#ip route 172.16.3.0 255.255.255.0 serial 0验证测试：验证Router1上的静态路由配置Router1#show ip routeCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not set172.16.0.0/24 is subnetted, 1 subnetsC 172.16.1.0 is directly connected, FastEthernet0C 172.16.2.0 is directly connected, Serial0S 172.16.3.0/24 [1/0] via 172.16.2.2在路由器Router2上配置接口的IP地址和串口上的时钟频率Router2(config)# interface fastethernet 0 ！进入接口F0的配置模式Router2(config-if)# ip address 172.16.3.2 255.255.255.0 ！配置路由器接口F0的IP 地址Router2(config)# no shutdown ！开启路由器fastethernet0接口!Router2(config)# interface serial 0 ！进入接口S0配置模式Router2(config-if)# ip address 172.16.2.2 255.255.255.0 ！配置路由器接口S0的IP 地址Router2(config)# no shutdown ！开启路由器fastethernet0接口验证测试：验证路由器接口的配置Router2#show ip interface briefInterface IP-Address OK? Method Status ProtocolFastEthernet0 172.16.3.2 YES manual up upSerial0 172.16.2.2 YES manual up upSerial1 unassigned YES unset administratively down downRouter2#show interface serial 0Serial0 is up, line protocol is upHardware is HDLC4530AInternet address is 172.16.2.2/24MTU 1500 bytes, BW 2048 Kbit, DL Y 20000 usec, rely 255/255, load 1/255Encapsulation HDLC, loopback not set, keepalive set (10 sec)Last input never, output never, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0 (size/max/drops); Total output drops: 0Queueing strategy: weighted fairOutput queue: 0/64/0 (size/threshold/drops)Conversations 0/0 (active/max active)Reserved Conversations 0/0 (allocated/max allocated)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort0 packets output, 0 bytes, 0 underruns0 output errors, 0 collisions, 8 interface resets0 output buffer failures, 0 output buffers swapped out0 carrier transitionsDCD=up DSR=up DTR=up RTS=up CTS=up在路由器Router2上配置静态路由Router2(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1或：Router2(config)#ip route 172.16.1.0 255.255.255.0 serial 0验证测试：验证Router2上的静态路由配置Router2#show ip routeCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not set172.16.0.0/24 is subnetted, 1 subnetsC 172.16.3.0 is directly connected, FastEthernet0C 172.16.2.0 is directly connected, Serial0S 172.16.1.0/24 [1/0] via 172.16.2.1测试网络的互连互通性。

3.1 静态路由介绍配置静态路由的格式ip route 目的网络掩码{网关地址|接口}例：ip route 192.168.1.0 255.255.255.0 s0 //用于PPP封装链路例：ip route 192.168.1.0 255.255.255.0 12.12.12.23.2静态路由1. 实验目的①路由表的概念②ip route 命令的使用③根据需求配置静态路由1.实验拓扑图图3.2.1 实验拓扑图①步骤1：配置ipR1(config)#int loopback0 //配置环回接口R1(config-if)#ip address 1.1.1.1 255.255.255.0R1(config-if)#int s0R1(config-if)#clock rate 64000 //配置时钟R1(config-if)#ip address 192.168.12.1 255.255.255.0R1(config-if)#no shutR2(config)#int loopback0 //配置环回接口R2(config-if)#ip address 2.2.2.2 255.255.255.0R2(config-if)#int s1R2(config-if)#ip address 192.168.12.2 255.255.255.0R2(config-if)#no shutR2(config-if)#int s0R2(config-if)#clock rate 64000R2(config-if)#ip address 192.168.23.2 255.255.255.0R2(config-if)#no shutR3(config)#int loopback0 //配置环回接口R3(config-if)#ip address 3.3.3.3 255.255.255.0R3(config-if)#int s1R3(config-if)#ip address 192.168.23.1 255.255.255.0R3(config-if)#no shut②步骤2：在R1上配静态路由R1(config)#ip rooute 2.2.2.0 255.255.255.0 s0 //s0是R1的串口R1(config)#ip route 3.3.3.0 255.255.255.0 192.168.12.2③步骤3：在R2上配静态路由R2(config)#ip rooute 1.1.1.0 255.255.255.0 s0R2(config)#ip route 3.3.3.0 255.255.255.0 s0④步骤4：在R1上配静态路由R3(config)#ip rooute 2.2.2.0 255.255.255.0 s1R3(config)#ip route 1.1.1.0 255.255.255.0 s12.实验调试①在R1,R2，R3上调试③从R1上ping 2.2.2.2，从R1上ping 3.3.3.3第4章RIP4.1 RIPv1的基本配置1. 实验目的①在路由上启动RIPv1路由进程②启用参与路由协议的接口，并通告网络③理解路由表的含义④查看和调试RIPv1路由协议相关信息2. 拓扑图3.实验步骤①步骤1：配置路由R1R1(config-if)#int s0R1(config-if)#clock rate 64000R1(config-if)#ip address 192.168.12.1 255.255.255.0R1(config-if)#no shutR1(config-if)#int loopback0R1(config-if)#ip address 1.1.1.1 255.255.255.0R1(config)#route ripR1(config-route)#version 1R1(config-route)#network 1.0.0.0R1(config-route)#network 192.168.12.0R2(config-if)#int s0R2(config-if)#clock rate 64000R2(config-if)#ip address 192.168.23.2 255.255.255.0R2(config-if)#no shutR2(config-if)#int s1R2(config-if)#ip address 192.168.12.2 255.255.255.0R2(config-if)#no shutR2(config)#route ripR2(config-route)#version 1R2(config-route)#network 192.168.23.0R2(config-route)#network 192.168.12.0R3(config-if)#int s0R3(config-if)#clock rate 64000R3(config-if)#ip address 192.168.34.3 255.255.255.0R3(config-if)#no shutR3(config-if)#int s1R3(config-if)#ip address 192.168.23.3 255.255.255.0R3(config-if)#no shutR3(config)#route ripR3(config-route)#version 1R3(config-route)#network 192.168.23.0R3(config-route)#network 192.168.34.0R4(config-if)#int s1R4(config-if)#ip address 192.168.34.4 255.255.255.0R4(config-if)#no shutR4(config-if)#int loopback0R4(config-if)#ip address 4.4.4.4 255.255.255.0R3(config)#route ripR3(config-route)#version 1R3(config-route)#network 4.0.0.0R3(config-route)#network 192.168.34.04. 实验调试① show ip routeR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0R 4.0.0.0/8 [120/3] via 192.168.12.2, 00:00:19, Serial1/0C 192.168.12.0/24 is directly connected, Serial1/0R 192.168.23.0/24 [120/1] via 192.168.12.2, 00:00:19, Serial1/0R 192.168.34.0/24 [120/2] via 192.168.12.2, 00:00:19, Serial1/0//以上显示R1学习到3条RIP路由“R 4.0.0.0，R 192.168.23.0，R 192.168.34.0”。
