《钢结构课程设计》任务书1.设计资料某双跨单层工业厂房，跨度L，厂房总长L，柱距l，厂房内设有桥式吊车，1屋面材料采用压型钢板。
屋架支承于钢柱上。
钢材采用Q235F，焊条采用E43型，手工焊。
檩条可采用槽钢、工字钢、冷弯薄壁型钢等。
荷载：压型钢板自重为0.25KN/m2；不上人屋面活荷载为；基本风压按南昌地区取值；无雪荷载和积灰荷载。
吊车的有关参数表2.设计内容(1)根据所给条件设计屋架几何尺寸，并绘制计算简图；(2)确定檩条和支撑布置，绘制简图；(3)檩条设计；(4)选择一跨屋架进行各杆件设计（内力计算及验算）；(5)节点设计（连接设计计算，连接大样图）；(6)吊车梁设计；(7)按轴心受力进行柱和柱脚设计；(8)画屋架施工图1：50（图纸）；(9)其他根据具体情况设计。
3. 撰写要求(1)说明书格式：说明书要求手写、且要用统一的课程设计用纸（A4大小），用黑色或蓝墨水工整书写，上下左右各留25mm。
(2)说明书结构及要求：封面包括：题目、学校、班级、姓名、学号、指导老师签字及时间（年、月、日）；任务书：由指导教师填写。
(3)目录：要求层次清晰，要给出标题及页次，目录的最后一项是无序号的“参考文献资料”。
(4)正文：正文应按目录中编排的章节依次撰写，要求计算正确，论述清楚，文字简练通顺，插图简明，书写整洁。
(5)参考文献（资料）：参考文献必须是学生在课程设计中真正阅读过和应用过的，文献按照在正文中的出现顺序排列。
4、课程设计纪律和注意事项1)．课程设计纪律要求（1）遵守设计室的相关规定；（2）按时设计，不迟到早退；（3）不在设计打闹，吃东西；（4）不损坏设计室课桌。
2)．注意事项注意用电安全，关好门窗；3)、课程设计期末成绩由指导教师负责，根据各位学生所提交设计成果的质量、在设计期间的态度表现、考勤等情况综合评分，按优、良、中、及格、不及格五级评分制评定设计成绩。
有下列情况之一，成绩为不及格：a．课程设计期间考勤不足三分之二；b．未按要求完成任务；c．未按时提交课程设计成果；5、推荐教材和教学参考资料[1]《钢结构设计》[2]《钢结构课程设计任务书》[3]《钢结构设计规范》。
《钢结构》课程设计
姓名：
学号：
班级：
指导教师：
年月日
《钢结构》课程设计任务书
一、设计资料
某一室内独立中型普通工作平台，平面尺寸如图1所示，采用钢铺面板，钢材为Q235。
图1 普通工作平台平面图
二、结构布置方案
该工作平台钢结构布置方案如图2所示。
柱高为6m，主梁跨度为12m，次梁跨度为 6.3m，次梁与主梁、主梁与柱、柱与基础均为铰接。
已知中间柱承受的轴心压力（不包括柱自重）设计值N=510kN。
永久荷载分项系数取γG=1.2。
钢材质量密度为ρ=7850kg/m3，重力加速度g=9.8m/s2。
1—1
2—2
图2 工作平台钢结构布置方案
三、设计内容
中间柱拟采用焊接工字形截面（翼缘采用剪切边），请设计其截面。
现有厚度为8mm 和6mm的两种钢板，可分别用于翼缘和腹板。
温馨提示：试选柱的工字形截面时，可假设其自重标准值为0.5kN/m；选好之后进行截面验算时，需考虑其实际自重。
柱的工字形截面的宽度与高度可取相等。
四、提交成果
提交计算书一份！。
钢结构设计任务书姓名：学号：班级：学校：2015.5.20一.设计资料1. 成都地区某金工车间，长117m，跨度21m，柱距6.5m，采用无檩屋盖结构体系，梯形钢结构屋架，1.5m×6.5m预应力混凝土大型屋面板，膨胀珍珠岩制品保温层（容重4kN/m3，所需保温层厚度由当地温度确定），卷材屋面，屋面坡度i=0.075。
基本风压0.3，基本雪压0.75. 活荷载0.5屋架均简支于钢筋混凝土柱上，混凝土标号为C20,屋架所受荷载，包括恒载和使用活载及风、雪荷载等，由分组表已知。
二.建造地点、钢材、焊条的选择本设计的建造地点选择在成都。
根据成都的冬季计算温度和荷载性质及焊接连接方法。
膨胀珍珠岩保温层厚度取为10cm厚，按设计规范要求，钢材选用Q235B，焊条选用E43型，手工焊。
三.屋架尺寸因采用缓坡梯形屋架，所以屋架的计算跨度为：L o＝L－2X150=21000－300＝20700﹙mm﹚跨中高度取：H＝2625（mm），屋架端部高度H＝H－iL o/2＝1849mm屋架的高跨比：H/L＝2625/2100＝1/8在屋架常用高度范围内。
为使屋架上弦承受节点荷载，配合屋面板1.5的宽度，腹杆体系大部分采用下弦节间为2.1m的人字式，仅在跨中考虑到腹杆的适宜倾角，采用再分式。
屋架跨度小于24m根据设计要求不起拱，屋架几何尺寸如图1所示。
105310531053105310531053105310531053903211723252466260919502100210021002100262521852310245226091561168116811995215323102468123418492625105009001501834图1 屋架几何尺寸四. 屋架支撑布置根据车间长度（117m ＞60m ）跨度及荷载情况，设置三道上、下弦横向水平支撑。
因柱网采用封闭结合，厂房两端的横向水平支撑设置在第一柱间，该水支撑的规格与中间柱间支撑规格有所不同。
钢结构课程设计计算书1. 屋架形式、尺寸、材料选择及支撑布置1.5m ×6m 大型钢筋混凝土屋面板计算跨度： 0L =L-300=23700mm端部： 0H =2000mm 中部： H=3185mm 2. 荷载和内力计算 （1）荷载计算悬挂管通 0.1 KN/2m 两毡三油上铺小石子 0.35 KN/2m 找平层 0.4 KN/2m 钢筋混凝土层面板 1.4 KN/2m 积灰荷载 0.5 KN/2m 雪荷载 0.7 KN/2m屋架及支撑自重 0.12+0.011×24=0.384 KN 可变荷载 1.2 KN/2m 恒荷载 2.801 KN/2m （2）荷载组合永久荷载起控制作用：雪荷载： Q1γ=1.41ψ=0.7 积灰荷载： Q2γ=1.42Ψ=0.9d F =（1.35×2.801+1.4×0.7×0.7+1.4×0.9×0.5）×1.5×6=45.88 KN/2m可变荷载起控制作用的组合：雪荷载起控制作用d F =1.2×2.801+1.4×0.7+1.4×0.9×0.5）×1.5×6=44.74 KN/2m积灰荷载起控制作用：d F =（1.2×2.801+1.4×0.5+1.4×0.9×0.7）×1.5×6=44.49 KN/2m 故节点荷载取为 45.88 KN/2m d R =8d F =367.04 KN腹杆最大内力 -516.4 KN 选用中间节点板厚度为 12mm 支座节点板厚度为 14mm 3. 截面选择（1）上弦 ；整个截面不改变，按最大内力计算：max N =-700.6 KN ox l =150.8 cm oy l =300.0cm （层面板宽度）假定 λ=70 ψ=0.751 选用两根角钢组合截面 绕x 轴，y 轴失稳均为b 类 A=f N ψ=700.60.751*215=43.392cm x i =ox l λ=150.770=2.15cm y i =oy l λ=300/70=4.29 cm 选用2L100×12 A=45.62cm x i =3.03cm y i =4.64cm 截面验算： x λ=x i ox l =150.73.03=49.74 y λ=y i ox l =150.74.64=64.66 ＜[λ]=150 刚度符合b 类 y ψ=0.783双角钢T 型截面绕对称轴（y ）轴应按弯扭屈曲计算长细比yzλb/t=10/1.2=8.33＜oy0.58l b=17.4所以yz λ=y λ（1+42oy 0.475b l t ）=64.66×（1+4220.475*10300*1.2）=67＞y λ所以ψ=0.756 σ=N A ψ=700.60.756*45.6=203.23 N/2mm ＜f=215 N/2mm 整体稳定满足要求。
钢结构课程设计任务书题目：某工业厂房梯形钢屋架适用专业：土木工程指导教师：闫亚杰——土木1301李海旺——土木1302张旭红——土木1303张建丽——土木1304程欣——土木1305雷宏刚——土木1306太原理工大学现代科技学院2016年5月一、设计题目：某工业厂房梯形钢屋架二、设计资料某工业厂房，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.25 kN/m2计算），檩条采用冷弯薄壁C型钢。
屋面排水坡度见表1，有组织排水。
屋架支承于钢柱柱顶，柱顶标高9.0m，柱截面尺寸为400×400mm。
不考虑积灰荷载。
注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑：0.30kN/m2（6.0m）0.40kN/m2（7.5m）三、设计内容及要求要求在10天内（2016.5.18～2016.5.27）完成钢结构课程设计内容，提交设计图纸及计算书一套。
1. 设计内容（1）进行屋盖结构布置并选取计算简图；（2）进行屋架内力计算及内力组合；（3）进行屋架杆件设计；（4）进行屋架节点设计；（5）绘制屋盖结构布置图及屋架施工图。
2. 设计要求（1）整理设计计算书一份○1设计条件○2结构布置○3计算简图○4荷载选取○5内力计算○6内力组合○7构件设计○8节点设计○9挠度验算（2）绘制施工图○1屋盖布置图（图纸编号01）：屋架平面布置图+上、下弦支撑平面布置图+垂直支撑布置图；○2屋架施工图（图纸编号02）：屋架几何尺寸、内力简图+屋架施工详图+节点、异形零件详图+设计说明+材料表等。
四、参考资料（1）钢结构设计基本原理，雷宏刚，科学出版社（2）钢结构设计，黄呈伟、李海旺等，科学出版社（3）建筑结构荷载规范（2006年版）GB 50009-2001（4）钢结构设计手册（上册）第三版，中国建筑工业出版社（5）轻型屋面梯形钢屋架05G515，中国建筑标准设计研究院（6）钢结构设计规范，GB 50017-2003（7）混凝土结构设计规范，GB 50010-2002（8）土木工程专业—钢结构课程设计指南，周俐俐等，中国水利水电出版社。
《钢结构设计原理》课程设计计算书姓名：××学号：U2009158××专业班级:土木工程0905班指导老师：张卉完成时间：2012年2月18日第一部分钢结构课程设计任务书一、设计资料及依据根据学号U1及次序14得已知条件：某车间跨度为24m，厂房总长度102m，柱距6m，车间内设有两台50/10t中级工作制软钩桥式吊车，地区计算温度高于-20℃，无侵蚀性介质，地震设防烈度为6度，屋架下弦标高为18m；采用×6 m 预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面，桁架采用梯形钢桁架，两端铰支在钢筋混凝土柱上，上柱截面尺寸为450×450mm，混凝土强度等级为C25，屋架采用的钢材为Q235B钢，焊条为E43型。
屋架计算跨度：03002400030023700mmL L=-=-=屋架端部高度：01900mmH=跨度：01 10i=计算跨度处高度: 19001200150120001915mmH=+⨯÷=屋架跨中高度:1 1900120003100mm10h=+⨯=表1 荷载标准值二、屋架尺寸及支撑布置屋架形式及尺寸如图1：屋盖的支撑布置如图2：层架上弦（下弦）支撑布置图垂直支撑1-1垂直支撑2-2图2 桁架支撑布置符号说明：GWJ—钢屋架；SC—上线支撑；XC—下弦支撑；CC—垂直支撑；GC—刚性系杆；LG—柔性系杆三、 荷载计算屋面活载与雪荷载不会同时出现，从资料可知屋面活载大于雪荷载，故取屋面活载计算。
沿屋面斜面分布的永久荷载乘以1/cos /10 1.005α==换算为沿水平投影面分布的荷载。
标准永久荷载：22222220.4kN/m 0.402kN/m 201:2.50.4kN/m 0.402kN/m 1500.9kN/m 0.905kN/m kN/m 1.⨯=⨯=⨯=⨯=改性沥青防水层 1.005厚水泥砂浆找平层 1.005厚加气混凝土保温层 1.005预应力混凝土大型屋面板（包括灌缝） 1.005 1.42222407kN/mkN/m 0.386kN/m kN/m ⨯=屋架和支撑自重 1.0050.384悬挂管道 + 0.000123.537kN/m ⨯共 1.352kN/m 共 4.775标准可变荷载：22220.7kN/m 0.98kN/m 0.7kN/m 0.98kN/m⨯=⨯=不上人屋面活载 1.4积灰荷载 + 1.421.96kN/m 共 设计桁架时应考虑一下三种荷载组合：1、全跨永久荷载+全跨可变荷载屋架上弦节点荷载：(4.775 1.96) 1.5660.615kN F =+⨯⨯= 2、全跨永久荷载+半跨可变荷载全跨节点永久荷载：1 4.775 1.5642.975kN F =⨯⨯= 半跨节点可变荷载：2 1.96 1.5617.64kN F =⨯⨯=3、全跨桁架包括支撑+半跨屋面板自重+半跨屋面活荷载全跨节点桁架自重：3 1.350.386 1.56 4.690kN F =⨯⨯⨯=半跨节点屋面板自重及活载：4(1.2 1.40.98) 1.5623.94kN F =⨯+⨯⨯= 其中，1、2为使用阶段荷载情况，3为施工阶段荷载情况。
课程设计报告课程名称钢结构原理题目学部城建学部专业班级姓名指导教师年月日钢结构课程设计任务书题目: 施工方案及管理1. 课程设计教学条件要求本课程设计是针对《钢结构》课程而设，目的是使学生更好掌握、理解和应用《钢结构》课程中所学知识，锻炼学生综合运用各种基本原理基本理解钢结构设计总体思路和步骤。
熟悉常见钢结构案，掌握钢结构基本构件的构造要求并运用其进行安装流程安装方案的编制。
要求学生此前修读完成《土木工程材料》《材料力学》《结构力学》等相关课程的知识。
2. 课程设计任务（1）、初始条件钢楼梯、钢连廊、钢框架、钢屋盖4个典型工程案例：①奥园∙盘龙壹号综合体——B-5-1#楼14#钢楼梯设计与计算②奥园∙盘龙壹号综合体——B-5-1#楼3F钢连廊设计与计算；③诚善中学食堂——钢框架设计与计算；④冠鲁明德新城商业建筑——贝壳造型钢屋盖设计与计算。
（2）、学生各自任务分配学号为单的同学细致系统学习案例①和案例③，学号为双的同学细致系统学习案例②和案例④。
将案例学习知识进行理解概括和归纳，查阅相关规范和技术标准。
单号同学对钢框架结构体系，双号同学对钢屋盖（或网盖）结构体系，进行施工方案编写、施工流程图绘制、施工所需人员和机械的基本配置，施工安全防护注意事项及施工质量控制办法的确定。
绘制所选结构体系的施工图和节点布置图（不少于3张）。
3. 课程设计内容及成果（1）课程设计封面（2）任务书及评分表（3）课程设计报告书，应包括以下内容①所选工程类别特征及应用范围介绍，及其发展趋势预测；②确定该类工程项目合理的施工工序，并确定各施工工序的合理先后衔接顺序，绘制流程图；③拟定和安排该类工程项目施工方案，具体到各个工序的具体施工方法；④根据施工流程图和施工方案（配合恰当图片，图文并茂），确定所需各工种人员配置和机械设备；⑤制定此类工程施工安全管理规程和注意事项；⑥明确此类工程项目施工质量要求并制定切实可行的质量控制办法。

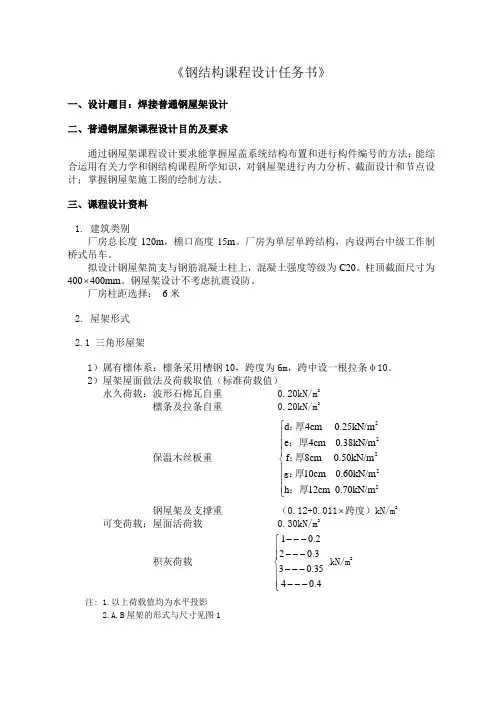

《钢结构课程设计任务书》一、设计题目：焊接普通钢屋架设计二、普通钢屋架课程设计目的及要求通过钢屋架课程设计要求能掌握屋盖系统结构布置和进行构件编号的方法；能综合运用有关力学和钢结构课程所学知识，对钢屋架进行内力分析、截面设计和节点设计；掌握钢屋架施工图的绘制方法。
三、课程设计资料1. 建筑类别厂房总长度120m，檐口高度15m。
厂房为单层单跨结构，内设两台中级工作制桥式吊车。
拟设计钢屋架简支与钢筋混凝土柱上，混凝土强度等级为C20。
柱顶截面尺寸为400⨯400mm。
钢屋架设计不考虑抗震设防。
厂房柱距选择：6米2. 屋架形式2.1 三角形屋架1）属有檩体系：檩条采用槽钢10，跨度为6m，跨中设一根拉条φ10。
2）屋架屋面做法及荷载取值（标准荷载值）永久荷载：波形石棉瓦自重 0.20kN/m2檩条及拉条自重 0.20kN/m2保温木丝板重22222 d4cm 0.25kN/m e4cm 0.38kN/m f8cm 0.50kN/m10cm 0.60kN/m h12cm 0.70kN/m ⎧⎪⎪⎪⎨⎪⎪⎪⎩：厚：厚：厚g：厚：厚钢屋架及支撑重（0.12+0.011⨯跨度）kN/m2 可变荷载：屋面活荷载 0.30kN/m2积灰荷载10.220.330.3540.4---⎧⎪---⎪⎨---⎪⎪---⎩kN/m2注: 1.以上荷载值均为水平投影2.A,B屋架的形式与尺寸见图12.2 梯形钢屋架1）属无檩体系：采用预应力混凝土大型屋面板(1.5m ⨯6m)。
2）屋架屋面做法及荷载取值（标准荷载值）永久荷载：防水层（三毡四油上铺小石子） 0.35kN/m 2找平层（2cm 厚水泥砂浆）0.02⨯20＝0.4kN/m 2保温层（泡沫混凝土）：222d 4cm 0.25kN/m e 8cm 0.50kN/m f 12cm 0.70kN/m ⎧⎪⎨⎪⎩：厚：厚：厚 预应力大型屋面板： 1.4kN/m 2钢屋架及支撑重： (0.12+0.011⨯跨度)kN/m 2可变荷载：屋面活荷载 0.70kN/m 2积灰荷载 ⎪⎩⎪⎨⎧---------5.034.023.01kN/m 2注：1.以上数值均为水平投影值 2.C 形式及尺寸见图1AB101e图13. 钢屋架制作及安装条件1.钢屋架运送单元和支撑杆件均在金属加工厂制作，工地安装，采用手工焊接。
2013级土木工程专业《钢结构》课程设计任务书钢结构课程是土木工程专业重要的实践性教学环节，是对学生知识和能力的总结。
通过钢结构课程设计，使学生进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。
要求在老师的指导下，参考已学过的课本及有关资料，综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行基本的钢结构设计计算，并绘制钢结构施工图。
设计题目：钢结构平台梁板柱的设计钢结构平台的梁格布置如如上图所示。
铺板为预制钢筋混凝土板。
平台永久荷载（包括铺板重力）为5kN/m2,荷载分项系数为1.2，可变荷载分项系数为1.5kN/m2，荷载分项系数为1.4；活荷载F=552.9kN,钢材采用Q235, E43型焊条，焊条电弧焊。
试对此钢结构平台的次梁、主梁和柱子（包括柱脚）进行设计要求：1. 每位同学自己独立完成，不能有任何雷同的课程设计计算书，否则都记为不及格；2. 课程设计计算书可以手写也可以打印，打印使用A4纸张；3. 完成并提交期限时间为第15周周五（12月9日）。
提示：可以参考教材P131例题4-2，P135例题4-4，P149习题4-10，P186习题5-2。
（b）次梁布置简图设计资料:(b)课程设计说明书》格式规范一、封面要求学生提交的正稿封面样式附后。
评定成绩必须有教师签名并写出评语。
二、正文规范1、字体字号要求①设计标题用小三号黑体、居中，英文标题对应用小三号Times NewRoman、居中，“摘要”用5号黑体，中文摘要内容用5号宋体，“ Abstract”用5号黑体，英文摘要内容用5号Times New Roman。
②课程设计正文内容第一级标题用四号黑体、靠左；第二级标题用小四号黑体、靠左；正文全文用小四号宋体、英文用Times New Roman 12。
③页码用小五号居中，页码两边不加修饰符，页码编号从正文开始。
钢 结 构 课 程 设 计 任 务 书班级： 土木工程 学号： 姓名： 一、设计资料某厂房总长度90m ，跨度根据不同的学号从附表中取,屋盖体系可从以下所给的类型中选取。
纵向柱距6m 。
1.结构形式：钢筋混凝土柱，梯形钢屋架.柱的混凝土强度等级为C30，屋面坡度i=L/10；L 为屋架跨度.地区计算温度高于-200C ，无侵蚀性介质，屋架下弦标高为18m.2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数(节点荷载P=1。
0作用下杆件的内力）如附图所示。
屋架采用的钢材、焊条为：同学用Q235钢，焊条为E43型；或用Q345钢，焊条为E50型。
二、屋架形式、尺寸、材料选择及支撑布置：所选跨度为24m ，积灰荷载1。
2，保温层0.65 KN/m 2钢材采用Q235。
其设计强度为215KN/㎡,焊条采用E43型,手工焊接.。
屋架的计算跨度L 。
=24000-2×150=23700，端部高度：h=1990mm(轴线处)，h=2140(计算跨度处）。
屋架形式及几何尺寸见图一所示:135022902590289026082859311933702535285931293396150********Aac egB C D F G H 15008=12000×150815081508150815081508图一三、荷载与内力计算：1、荷载计算：活荷载于雪荷载不会同时出现，故取两者较大的活荷载计算。
永久荷载标准值:三毡四油（上铺绿豆砂)防水层 0。
4KN/m2水泥砂浆找平层 0.4KN/m2保温层 0.65 KN/m2一毡二油隔气层 0。
05KN/m2水泥砂浆找平层 0。
3KN/m2预应力混凝土屋面板 1.45KN/m2总计：3。
25 KN/㎡可变荷载标准值：=0.35KN/m2施工活荷载标准值为0.7KN/m2，雪荷载的基本雪压标准值为S雪荷载＜屋面活荷载（取两者较大值）0.7KN/㎡积灰荷载1.2KN/㎡（学号700）总计:1。
钢 结 构 课 程 设 计 任 务 书班级： 学号： 组别： 姓名： 一、题目某厂房总长度60m ，跨度根据不同的组别从附表中取，屋盖体系可从以下所给的类型中选取。
纵向柱距6m 。
1.结构形式:钢筋混凝土柱，柱的混凝土强度等级为C30，梯形屋面坡度i=L/10（ L 为屋架跨度），三角形屋架坡度1:3。
地区计算温度高于-200C ，无侵蚀性介质，地震设防烈度为7度，屋架下弦标高为18m ；厂房内桥式吊车为2台150/30t （中级工作制），锻锤为2台5t 。
2. 屋架形式及荷载:屋架跨度 m(根据分组按附表取)、形式 、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。
屋架采用的钢材、焊条为：1）Q235钢，焊条为E43型，无檩体系，梯形钢屋架，；2）Q345钢，焊条为E50型，有檩体系，梯形钢屋架；3）Q235钢，焊条为E43型，有檩体系，三角形屋架。
有檩体系的同学要求选择檩条型号及计算。
3.屋盖结构及荷载（1）无檩体系：采用1.5×6.0m 预应力混凝土屋板（考虑屋面板起系杆作用）荷 载：①屋架及支撑自重：按经验公式q=0.12+0.011L ，L 为屋架跨度，以m 为单位，q 为屋架及支撑自重，以2/m kN 为单位；②屋面活荷载：施工活荷载标准值为0.72/m kN ，雪荷载的基本雪压标准 值为S 0=0.352/m kN ，施工活荷载与雪荷载不同时考虑，而是取两者的较大值；积灰荷载 2/m kN (根据分组按附表取)。
③屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层 0.42/m kN 水泥砂浆找平层 0.42/m kN 保温层 2/m kN (按附表取) 一毡二油隔气层 0.052/m kN 水泥砂浆找平层 0.32/m kN 预应力混凝土屋面板 1.452/m kN （2）有檩体系：采用冷弯薄壁型钢檩条，彩色夹芯板作屋面板。
荷 载：屋架及支撑自重：按经验公式q=0.12+0.011L ，L 为屋架跨度，以m 为单位，q 为屋架及支撑自重，以2/m kN 为单位；基本风压为0.50 2/m kN ，雪荷载为0.3 2/m kN ；二、设计内容1．确定屋架形式及屋架几何尺寸；2．屋盖支撑体系布置设计；3．屋架设计计算：包括荷载及内力计算、杆件截面的设计、节点设计（设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点）；4．编写结构设计计算书一份；5．绘制屋架施工图一张〔1号或1号加长图〕。
三、设计要求1.计算书须用钢笔书写，计算书封面统一印刷，用纸统一购买，有目录页并编写详细目录；正文要求书写工整，必要的图表不可缺少，注明所用参考文献；插图应用铅笔按一定比例绘制，做到眉目清晰，文图配合；2.按照制图规定绘制屋架施工图，图纸应符合《房屋建筑制图统一标准（GB/T 50001—2010）》和《建筑结构制图标准（GB/T 50105—2010）》的要求；3.屋架跨度、保温层及积灰荷载取值见附表所示。
请将自己的取值填入设计任务书中。
附表钢屋架跨度、保温层及积灰荷载的取值（单位：2注：括号内为三角形屋架跨度数值附图02.279几何尺寸作用下各杆件的内力值Aac e g e 'c 'a '+2.5370.000-4.371-5.636-4.551-3.357-1.8500.00-4.754-1.862+0.615+1.170+1.344+1.581+3.158+0.540-1.632-1.305-1.520-1.748-1.0-1.0+0.4060.000.00-0.5+5.325+5.312+3.967+2.637+0.933BCDE F G F 'E 'D 'C 'B 'A '0.51.01.01.01.01.01.0 c . 18米跨屋架半跨单位荷载作用下各杆件的内力值1几何尺寸作用下各杆件的内力值A a c e g g 'e 'c 'a '+3.0100.000-5.310-7.339-6.861-5.319-3.923-2.1620.00-5.641-2.633-0.047+1.913+1.367+1.570+1.848+3.960+1.222-1.039-1.200-1.525-1.776-2.043-1.0-1.0-1.00.000.000.00-0.5+6.663+7.326+5.884+4.636+3.081+1.090B C D E F G H G 'F 'E 'D 'C 'B 'A '0.51.01.01.01.01.01.01.0 f . 21米跨屋架半跨单位荷载作用下各杆件的内力值 起拱50Aa+4.73.000-8.72-13.53-15.26-14.71-14.71-8.87-5.44-2.46+0.02-1.08+6.88+3.7+1.11-1.08-1.0-1.0-1.0-0.5+11.53+14.65+15.17+15.17cegIB CDE F G HI 0.51.01.01.01.01.01.01.01.0h . 24米跨屋架全跨单位荷载作用下各杆件的内力值A a c e g g 'e 'c'+3.480.000-6.25-9.04-9.17-7.38-6.09-7.38-4.49-2.470.00-6.53-3.14+0.71+1.55+1.39+1.56+1.80+2.12+4.76+1.90-0.45-2.47-1.53-1.75-2.03-2.34-1.0-1.0-1.00.00+0.970.000.00-0.5+8.0+9.34+8.44+5.31+6.73+3.53+1.25B C D E F G H I H 'G 'F 'E 'D 'C 'B '0.51.01.01.01.01.01.01.01.0I i i . 24米跨屋架半跨单位荷载作用下各杆件的内力值j.12米跨三角形屋架全跨荷载作用下各杆件的内力值k.15米跨三角形屋架全跨荷载作用下各杆件的内力值l.18米跨三角形屋架全跨荷载作用下各杆件的内力值（四）设计进度第一日：布置设计任务，阅读设计任务书，借阅参考资料，屋盖支撑布置；第二日：荷载计算，荷载组合，内力计算；第三日：杆件截面设计计算；节点设计计算；第四日：绘制施工图；第五日：整理结构计算书；钢结构课程设计指导书（一）设计步骤1．材料选择根据该地区的冬季计算温度和荷载性质，钢材采用235Q，焊条采用43Q或345EE或50型，手工焊。
2．屋架形式及屋架几何尺寸的确定确定屋架的计算跨度、端部高度、跨中高度、起拱高度。
配合屋面板1.5m的宽度，为使屋架上弦只受节点荷载，腹杆体系采用节间为3m的人字形式，仅在跨中考虑到腹杆的适宜倾角。
3．屋架及屋盖支撑的布置屋架上、下弦横向水平支撑沿抗震缝分开的两部分的端柱间设置，当山墙采用封闭结合及考虑构件统一化，亦可将房屋两端的横向水平支撑设置在第二柱间。
下弦纵向水平支撑根据具体情况可不设置，竖向支撑布置在横向水平支撑所在柱间，沿屋架两端及屋脊处共设三道，系杆亦沿屋架两端及屋脊处通长设置三道。
凡与支撑连接的屋架编号为GWJ—2，其它编号为GWJ—1。
4．荷载和内力计算①荷载汇集：永久荷载包括屋架和支撑自重、大型屋面板自重、保温层、防水层、找平层等自重；可变荷载包括屋面活荷、雪荷载，取两者之间的大值，风荷载及积灰荷载不考虑。
②荷载组合：考虑全跨荷载：全跨永久荷载＋全跨可变荷载，在设计杆件截面的时候，将跨中斜腹杆均按压杆考虑并控制其长细比不大于150（按此处理后一般不必考虑半跨荷载作用的组合）。
③内力计算〔不考虑起拱〕： 本设计采用图解法计算内力。
应用图解法求得单位荷载作用下的各杆内力，即内力系数，然后可求出当荷载作用时的杆件内力，并求出荷载组合下的杆件内力。
5．杆件截面设计：① 上弦：整个上弦不改变截面，是受压杆件，按最大内力即最大压力设计，选用两不等边角钢短肢相并。
主要计算公式：x oxx i l =λ＜[]λ=150 yoy y i l =λ＜[]λ=150ANmin ϕσ=≤f② 下弦：整个下弦不改变截面，是受拉杆件，按最大内力即最大拉力设计，选用两不等边角钢短肢相并。
主要计算公式：A N=σ≤f x ox x i l =λ＜[]λ=350 yoy y i l =λ＜[]λ=350③端斜杆：选用两不等边角钢长肢相并，验算要求同上弦杆。
④斜腹杆：选用两等边角钢相并，设计内力有拉力压力时，按和压杆验算。
⑤竖杆：若杆力很小，可按容许长细比选择截面，再验算。
一般选用两等边角钢相并。
⑥屋脊处竖杆：选用两等边角钢组成的十字形截面，一般受力较小，按容许长细比选择截面。
6．节点设计： ①下弦节点：这类节点的设计步骤是：先根据腹杆的内力计算腹杆与节点板连接焊缝的尺寸，即f h 和w l ，然后根据w l 的大小按比例绘出节点板的形状和大小，最后验算下弦杆与节点板的连接焊缝。
主要计算公式：wf f l h N 7.021⨯∆=ατ≤wf f②上弦节点；设计步骤同下弦节点，但上弦节点受节点荷载作用。
主要计算公式： wf l h N7.021⨯∆=ατ∥ wf f l h P7.04⨯=σ2222.1∥τσ+⎪⎪⎭⎫ ⎝⎛f ≤w f f ③屋脊节点（拼接上弦节点）弦杆一般采用同号角钢进行拼接，为使拼接角钢与弦杆之间能够密合且便于施焊，需切肢削棱，切肢长度为t+f h +5mm拼接角钢与上弦连接焊缝长度 wf w l h Nl 7.04⨯=拼接角钢长 202+=w l l④下弦拼接节点：拼接角钢计算同屋脊节点，下弦杆与节点板焊缝传递15%的下弦设计杆力，按侧焊缝分别计算肢尖、肢背长度⑤支座节点支座节点计算包括底板计算、加劲肋及其焊缝计算与底板焊缝计算三部分，计算原理与轴压柱柱脚相同。
7．书写结构计算书，绘制屋架施工图 （二）设计指导与答疑：1．每日指导教师去一次设计教室答疑2．指导教师根据情况进行集体答疑或讲课，若有需要在每个设计步骤开始前，系统地向学生讲述设计过程及重点。
（三）设计的考评1．依据：结构计算书、施工图及课程设计期间的表现；2．成绩：按五级分制计算（优秀、良好、中等、及格、不及格） （四）参考文献 1、教材2、《房屋建筑制图统一标准》（GB/T50001-2001）3、《建筑结构制图标准》（GB/T50105-2001）4、《建筑结构荷载规范》（GB 50009-2001）5、《钢结构设计规范》》(GBJ50017-2003)6、《钢结构工程施工质量验收规范》(GB50205—2001)7、《建筑钢结构焊接规程》(JGJ81—2002)8、《钢结构》刘声扬主编，中国建筑工业出版社，2010。
