钢结构毕业设计任务书

《钢结构课程设计》任务书1.设计资料某双跨单层工业厂房，跨度L，厂房总长L，柱距l，厂房内设有桥式吊车，1屋面材料采用压型钢板。

屋架支承于钢柱上。

钢材采用Q235F，焊条采用E43型，手工焊。

檩条可采用槽钢、工字钢、冷弯薄壁型钢等。

荷载：压型钢板自重为0.25KN/m2；不上人屋面活荷载为；基本风压按南昌地区取值；无雪荷载和积灰荷载。

吊车的有关参数表2.设计内容(1)根据所给条件设计屋架几何尺寸，并绘制计算简图；(2)确定檩条和支撑布置，绘制简图；(3)檩条设计；(4)选择一跨屋架进行各杆件设计（内力计算及验算）；(5)节点设计（连接设计计算，连接大样图）；(6)吊车梁设计；(7)按轴心受力进行柱和柱脚设计；(8)画屋架施工图1：50（图纸）；(9)其他根据具体情况设计。

3. 撰写要求(1)说明书格式：说明书要求手写、且要用统一的课程设计用纸（A4大小），用黑色或蓝墨水工整书写，上下左右各留25mm。

(2)说明书结构及要求：封面包括：题目、学校、班级、姓名、学号、指导老师签字及时间（年、月、日）；任务书：由指导教师填写。

(3)目录：要求层次清晰，要给出标题及页次，目录的最后一项是无序号的“参考文献资料”。

(4)正文：正文应按目录中编排的章节依次撰写，要求计算正确，论述清楚，文字简练通顺，插图简明，书写整洁。

(5)参考文献（资料）：参考文献必须是学生在课程设计中真正阅读过和应用过的，文献按照在正文中的出现顺序排列。

4、课程设计纪律和注意事项1)．课程设计纪律要求（1）遵守设计室的相关规定；（2）按时设计，不迟到早退；（3）不在设计打闹，吃东西；（4）不损坏设计室课桌。

2)．注意事项注意用电安全，关好门窗；3)、课程设计期末成绩由指导教师负责，根据各位学生所提交设计成果的质量、在设计期间的态度表现、考勤等情况综合评分，按优、良、中、及格、不及格五级评分制评定设计成绩。

有下列情况之一，成绩为不及格：a．课程设计期间考勤不足三分之二；b．未按要求完成任务；c．未按时提交课程设计成果；5、推荐教材和教学参考资料[1]《钢结构设计》[2]《钢结构课程设计任务书》[3]《钢结构设计规范》。

钢结构课程设计任务书班级：学号：姓名：一、题目某厂房总长度90m，跨度根据不同的学号从附表中取，屋盖体系可从以下所给的类型中选取。

纵向柱距6m。

1.结构形式:钢筋混凝土柱，梯形钢屋架。

柱的混凝土强度等级为C30，屋面坡度i=L/10；L为屋架跨度。

地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18m；厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。

2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。

屋架采用的钢材、焊条为：学号为单号的同学用Q235钢，焊条为E43型；双号的同学用Q345钢，焊条为E50型。

3.屋盖结构及荷载（1）无檩体系：采用1.5×6.0m预应力混凝土屋板（考虑屋面板起系杆作用）荷载：①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以KN/m2为单位；②屋面活荷载：施工活荷载标准值为0.7KN/m2，雪荷载的基本雪压标准=0.35KN/m2，施工活荷载与雪荷载不同时考虑，而是取两者的较值为S大值；积灰荷载根据不同学号按附表取。

③屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层 0.4KN/m2水泥砂浆找平层 0.4KN/m2保温层 KN/m2(按附表取)一毡二油隔气层 0.05KN/m2水泥砂浆找平层 0.3KN/m2预应力混凝土屋面板 1.45KN/m2（2）有檩体系：采用型钢檩条，压型钢板作屋面板。

荷载：屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自重，以KN/m2为单位；基本风压为0.50 KN/m2，雪荷载为0.3 KN/m2；二、设计内容1.作屋盖结构及支撑的布置图；2.选择钢材及焊接材料，并明确提出对保证项目的要求；3.对钢屋架进行内力、杆件截面尺寸的计算；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。

钢结构课程设计任务书
一、设计资料
某一室内独立中型普通工作平台，平面尺寸如下图1所示，采用钢铺面板，钢材为Q235。

楼面活荷载标准值为4kN/m2。

图1 普通工作平台平面图
二、结构布置方案及结构布置形式
依题意并经综合分析比较，平台钢结构平面布置如图2所示。

主梁计算跨度为12m，次梁计算跨度为6.3m，次梁与主梁采用平接方式连接。

已知，主梁自重标准值1.11148KN/m，次梁支座压力标准值5.614KN，作用在主梁上的活荷载标准值30.24KN。

1—1
2—2
三、平台板尺寸
根据平台荷载、构造要求及平面布置情况，平台铺板厚度取为6mm。

平台铺板采用有肋铺板，板格尺寸取为700mm×1200mm，即相邻两次梁中心间距为1200mm，加劲肋中心间距为700mm，此处加劲肋间距参考铺板厚度的100～150倍范围取值。

加劲肋采用扁钢，其高度一般为跨度的1/15～1/12，且不小于
60 mm，厚度不小于高度的1/15及5mm，故扁钢肋板高度80mm，厚度6mm。

四、设计内容
1.试设计平台主梁；
五、提交成果
提交计算书一份！。

——×××钢结构单层工业厂房设计学生姓名学号指导教师高福聚系（中心）土木工程系专业土木工程年级2007级论文答辩日期年月日中国海洋大学青岛学院土木工程系2010-12-21毕业设计任务书——×××钢结构单层工业厂房设计一、毕业设计的性质和目的毕业设计是学生在系统学完全部规定课程后，是大学生踏入社会前将所学知识系统应用到实际工程中的锻炼机会，是毕业生必须要进行的一项重要的实践性环节。

通过毕业实习对有关在建或已建的同类建筑物的学习、参观、考察，较全面直观地了解和掌握了有关办公建筑的基本设计内容、功能布局、概况、一般设计要求，办公建筑常用结构的基本形式、受力特点、结构构件的基本尺寸、计算方法，建筑施工技术、组织和管理，实习期间也熟知了有关建筑、结构、施工方面的规范，如何切合实际地将这些资料应用到工程实践中是毕业设计的主要目的。

二、毕业设计题目青岛×××工业厂房结构形式为门式刚架轻型钢结构房屋，用作仓储（或机械加工），结构形式为门式刚架轻型钢结构房屋。

三、设计资料1、建筑环境和规划某工业园位于青岛市黄岛区红石崖镇昆仑山路西侧，王黄路南侧，占地公顷，用地性质为工业用地。

地块内有一条输油管线和一条供水管线，大致将用地划分为两块。

用地北侧作为办公和生活用地，南侧为生产和仓储用地，西北角作为发展备用地。

办公区位于用地的东北角，设置一座主体5层的集办公、研发、销售为一体的综合楼，南侧布置一个小型广场和停车场，方便办公及来访。

生活区布置宿舍楼和一栋单元式公寓以及食堂，宿舍包括男、女单身公寓，可以根据生产的发展需要进行分期建设。

在宿舍楼附近空地可布置篮球场等体育设施，丰富住厂职工的业余生活。

生产和仓储区根据甲方的实际生产需要布置8个厂房和四个仓库区。

其中一个厂房设置两层，将密闭卫生要求较高的调料车间放置2层。

将仓库区放置用地西侧，既可以单独成立一个区，减少外来进出货对生产区的影响，又将生产和仓储紧密联系在一起，方便实际的生产需要。

电大本科钢结构毕业设计钢结构设计是近年来普及的一种结构设计，钢结构的优点是耐火、耐震、强度高，通用性强，可重复利用性强等。

因此，钢结构在建筑、桥梁和其他工程方面得到了广泛的应用。

笔者在本篇毕业设计中，拟就某个建筑的钢结构设计进行详细介绍，具体内容如下：1.设计依据该工程设计依据为：《建筑结构设计规范》（GB50009-2012）、《钢结构设计规范》（GB50017-2017）、《建筑设计通则》（GBJ1-2016）、《建筑构件加工工作规程》（JGJ/T11-2015）等。

2.设计任务书设计任务书要求本工程建筑面积为1000平方米，层数3层，高度15米，采用钢结构设计方案。

其中，建筑中设有4个钢梁，6个钢柱和18个钢板。

3.设计原则和荷载钢结构的设计原则是保证结构的力学安全、经济合理、施工便利和美观大方。

根据建筑的使用要求，该建筑的荷载设计如下：（1）雪荷载：0.9kN/m²（2）风荷载：30KPa（3）地震作用：小工程设计烈度区为6度（4）常规活荷载：2.5kN/m²（5）自重：5kN/m²4.设计算法在进行钢结构设计时，需要通过手算和计算模拟得出合理的设计算法。

本工程中的设计算法有以下几种：（1）弹性计算法：计算钢梁和钢柱的截面尺寸和受力状态，以满足自重和活载下的弯矩、剪力和轴力要求。

（2）稳定计算法：计算薄壁和压杆受压时的稳定要求，以保证结构的稳定性。

（3）疲劳计算法：计算结构在多次循环荷载下的疲劳实际，以确保结构的安全性。

（4）阻尼计算法：计算地震时的结构阻尼，以减小结构的振动量，增强结构的地震韧性。

5.设计方案钢结构设计方案应根据结构特点、用途和规格进行方案选型。

本工程采用网桥结构，通过三个水平桁架进行固定。

具体选型如下：（1）钢柱与土壤接触处采用承载锥、锥形锥铁和压实砂浆进行固定。

（2）钢梁和钢板选用Q345B钢材。

（3）采用半刚性连接法进行固定。

（4）选用现场焊接的方式进行连接。

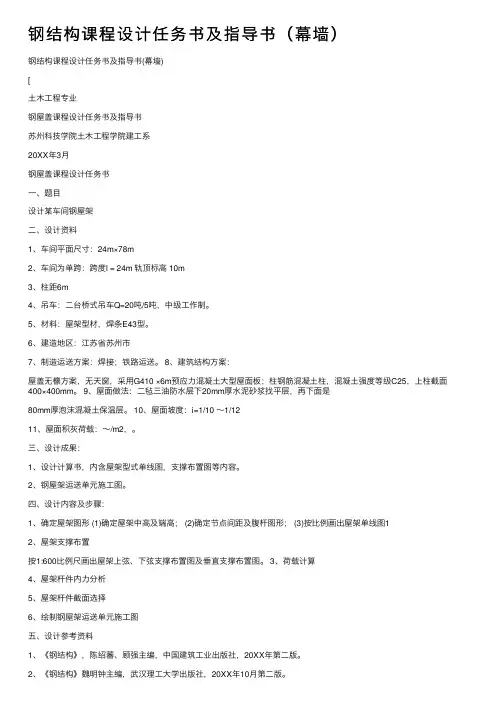

学院建筑系土木工程课程设计课程名称：《钢结构》课程设计设计题目：梯形钢屋架院系：建筑系专业：土木工程年级：学号：姓名：指导教师：2020 年12月14 日《钢结构》课程设计任务书开题日期：2020年12月14 日完成日期：2020年12 月20日一、设计题目：梯形钢屋架（角钢构件、无檩体系）二、设计资料某车间跨度30m，长度102m。

车间内设有两台20/5t中级工作制吊车。

计算温度高于-20℃。

采用1.5m×6m预应力混凝土大型屋面板，8㎝厚泡沫混凝土保温层，卷材屋面，积灰荷载为0.60kN/m2。

屋架铰支在钢筋混凝土柱上，上柱截面为400mm×400mm，混凝土强度等级为C30。

在结构方案设计阶段，拟采用三种柱距6.0m、7.5m、9.0m进行比较分析，抗震设防烈度、屋面坡度和荷载取值情况根据序号查表1确定该课程设计的具体初始条件。

三、设计内容及要求要求在一周内完成钢结构课程设计内容，提交设计图纸一张（A1）及计算书一套。

1．设计内容（1）进行屋盖结构布置并选取计算简图；（2）屋架内力计算及内力组合；（3）屋架杆件设计；（4）屋架节点设计；（5）屋架施工图；2．设计要求（1）整理设计计算书一份①设计条件②结构布置③计算简图④荷载选取⑤内力计算⑥内力组合⑦构件设计⑧节点设计（2）绘制施工图①屋架几何尺寸、内力简图②屋架施工图③节点、异形零件详图④材料表二、参考资料（1）钢结构，戴国欣，武汉理工大学出版社（2）钢结构设计基本原理，雷宏刚，科学出版社（3）钢结构设计，黄呈伟，科学出版社（4）建筑结构荷载规范，GB50009-2012（5）钢结构设计手册（上册）第三版，中国建筑工业出版社（6）轻型屋面梯形钢屋架，中国建筑标准设计研究院（7）钢结构设计规范，GB50017-2003（8）混凝土结构设计规范，GB50010-2011目录梯形钢屋架设计 (1)1.1设计资料........................................................ 错误!未定义书签。

《钢结构》课程设计实施方案一、设计目的与要求本课程设计是建筑工程专业学生学完《钢结构》课程后所必须进行的重要的实践教学环节。

通过设计掌握屋盖系统的结构布置要求和构件编号的方法，能综合运用有关力学分析、杆件截面设计、节点设计，正确绘制钢物架进行内力分析、杆件截面设计、节点设计，正确绘制钢屋架施工图。

二、设计题目无檩体系钢屋盖三、设计资料某厂房装配车间，跨度18米，长102米，柱距6米，柱网采用封闭结合；上柱截面400*400，柱混凝土强度等级C20。

车间内设有2台100KN中级工作制吊车。

沈阳地区计算温度-22℃。

屋架形式屋架形式及构造如图所示。

四、设计内容及要求（一）完成设计任务书一份（统一采用16开作业本）内容包括：1．附设计任务书；2．按给定的屋架形式确定主要尺寸；3．布置屋盖支撑系统；4．选择钢材（用牌号表示）并提出保证条件；5．选择焊接方法及焊条型号；6．荷载汇集。

除按荷载规范考虑屋面恒荷载和活荷载外，对于学号为单号的同学尚应考虑屋面积灰荷载（按标准值0.5KN/m2采用）；保温层的选用：学号为1~12号的采用加气混凝土120厚，学号为13~21号的采用水泥珍珠岩制品100厚；7．算屋架杆件内力。

运用计算机程序（程序语言不限）进行内力计算，并将计算结果附在计算书中。

8．杆件设计。

9．设计图中指定节点（图1中节点1、2、3、4、5）。

（二）绘制施工图（用白图绘制，1号图纸594*841），图纸上绘制的内容包括：（1）屋架简图；（2）半跨屋架正面图，上下弦杆俯视图，端竖杆、中央竖杆侧面图，屋架支座俯视图，必要的零件大样图；（3）材料表；（4）设计说明。

五、参考资料1．建筑结构荷载规范GB5009-20012．钢结构设计规范GBJ17-883．教科书4．《钢结构设计手册》罗邦富等主编中国建筑工业出版社出版六、时间安排要求在4周时间内完成，具体时间为2004年11月29日~12月25日。

七、成绩评定按要求完成计算书，图文并茂，字迹工整，计算工整，计算准确；制图符合国家现行标准；计算书、图纸和答辩其中一项不及格则本课程设计成绩为不及格。

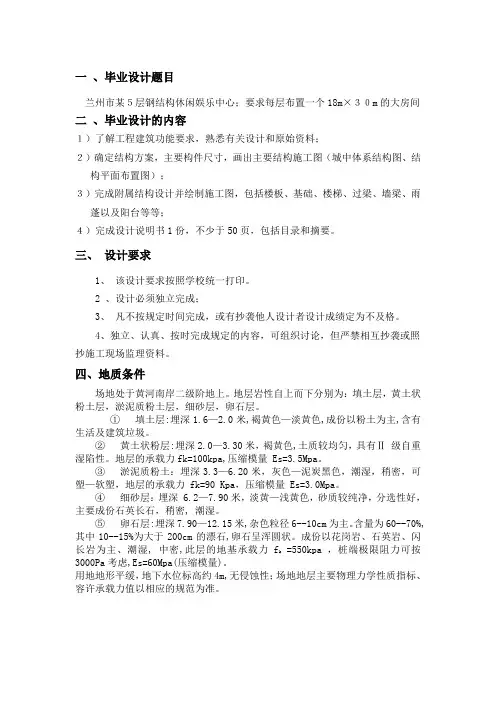

一、毕业设计题目兰州市某５层钢结构休闲娱乐中心；要求每层布置一个18m×３０m的大房间二、毕业设计的内容１）了解工程建筑功能要求，熟悉有关设计和原始资料；２）确定结构方案，主要构件尺寸，画出主要结构施工图（城中体系结构图、结构平面布置图）；３）完成附属结构设计并绘制施工图，包括楼板、基础、楼梯、过梁、墙梁、雨蓬以及阳台等等；４）完成设计说明书1份，不少于50页，包括目录和摘要。

三、设计要求1、该设计要求按照学校统一打印。

2 、设计必须独立完成；3、凡不按规定时间完成，或有抄袭他人设计者设计成绩定为不及格。

4、独立、认真、按时完成规定的内容，可组织讨论，但严禁相互抄袭或照抄施工现场监理资料。

四、地质条件场地处于黄河南岸二级阶地上。

地层岩性自上而下分别为：填土层，黄土状粉土层，淤泥质粉土层，细砂层，卵石层。

①填土层:埋深1.6—2.0米,褐黄色—淡黄色,成份以粉土为主,含有生活及建筑垃圾。

②黄土状粉层:埋深2.0—3.30米，褐黄色,土质较均匀，具有Ⅱ 级自重湿陷性。

地层的承载力fk=100kpa,压缩模量 Es=3.5Mpa。

③淤泥质粉土：埋深3.3—6.20米，灰色—泥炭黑色，潮湿，稍密，可塑—软塑，地层的承载力 fk=90 Kpa，压缩模量 Es=3.0Mpa。

④细砂层：埋深 6.2—7.90米，淡黄—浅黄色，砂质较纯净，分选性好，主要成份石英长石，稍密, 潮湿。

⑤卵石层:埋深7.90—12.15米,杂色粒径6--10cm为主。

含量为60--70%,其中10--15%为大于200cm的漂石,卵石呈浑圆状。

成份以花岗岩、石英岩、闪长岩为主、潮湿, 中密,此层的地基承载力f k =550kpa ，桩端极限阻力可按3000Pa考虑,Es=60Mpa(压缩模量)。

用地地形平缓，地下水位标高约4m,无侵蚀性；场地地层主要物理力学性质指标、容许承载力值以相应的规范为准。

钢 结 构 课 程 设 计 任 务 书班级： 土木工程 学号： 姓名： 一、设计资料某厂房总长度90m ，跨度根据不同的学号从附表中取,屋盖体系可从以下所给的类型中选取。

纵向柱距6m 。

1.结构形式：钢筋混凝土柱，梯形钢屋架.柱的混凝土强度等级为C30，屋面坡度i=L/10；L 为屋架跨度.地区计算温度高于-200C ，无侵蚀性介质，屋架下弦标高为18m.2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数(节点荷载P=1。

0作用下杆件的内力）如附图所示。

屋架采用的钢材、焊条为：同学用Q235钢，焊条为E43型；或用Q345钢，焊条为E50型。

二、屋架形式、尺寸、材料选择及支撑布置：所选跨度为24m ，积灰荷载1。

2，保温层0.65 KN/m 2钢材采用Q235。

其设计强度为215KN/㎡,焊条采用E43型,手工焊接.。

屋架的计算跨度L 。

=24000-2×150=23700，端部高度：h=1990mm(轴线处)，h=2140(计算跨度处）。

屋架形式及几何尺寸见图一所示:135022902590289026082859311933702535285931293396150********Aac egB C D F G H 15008=12000×150815081508150815081508图一三、荷载与内力计算：1、荷载计算：活荷载于雪荷载不会同时出现，故取两者较大的活荷载计算。

永久荷载标准值:三毡四油（上铺绿豆砂)防水层 0。

4KN/m2水泥砂浆找平层 0.4KN/m2保温层 0.65 KN/m2一毡二油隔气层 0。

05KN/m2水泥砂浆找平层 0。

3KN/m2预应力混凝土屋面板 1.45KN/m2总计：3。

25 KN/㎡可变荷载标准值：=0.35KN/m2施工活荷载标准值为0.7KN/m2，雪荷载的基本雪压标准值为S雪荷载＜屋面活荷载（取两者较大值）0.7KN/㎡积灰荷载1.2KN/㎡（学号700）总计:1。
