红胶点胶使用方法以及详细技术知识 (2010/09/30 11:19)目录：公司动态浏览字体：大中小东莞市海思电子有限公司产品资料1. 产品名称：贴片红胶S712(高速点胶)2. 产品说明：S712型贴片胶，是单一组分常温储藏受热后迅速固化的环氧树脂胶粘剂，其容许低温度固化，超高速微少量涂敷仍可保持没有拉丝、溢胶、塌陷的稳定形状，其“剪切稀化”粘度特性和低吸湿性，非常适合应用于点胶的SMT工艺，胶点形状非常容易控制，储存安定性好且具有优良的耐热冲击性和优良的电气特性，同时使用安全，完全符合环保要求。
3．典型用途：在波峰焊前将表面贴装元件粘接在印刷电路板上，适合于点胶等需要低吸湿性贴片胶所场合，防止在固化的胶粘剂中形成孔隙。
S712的特性（ Specification of S712）* 处理条件：85℃×85%RH×DC50V×1000hrs. 使用JIS Z3197梳型电极II型（G10）Treating condition:85℃×85%RH×DC50V×1000hrs.JIS Z3197 Measured at comb electrode model II (G10)4.包装方式（Package styles）5.特征（Features ）6.固化条件（Curing condition）7.使用方法（How to use）硬化条件曲线图（Example:curing profile）90120306021024015018027030016014012010080406020120℃/150sec150℃/120sec8.注意事项（Warning）9.备注（Remark）本产品不宜在纯氧或富氧系统中使用。
不可做为氯气或其它强氧化性物质的密封材料使用。
有关本产品安全注意事项，请与一通达技术部联系。
冷藏储存的产品必须等到与室温（~23℃）平衡后方可使用。

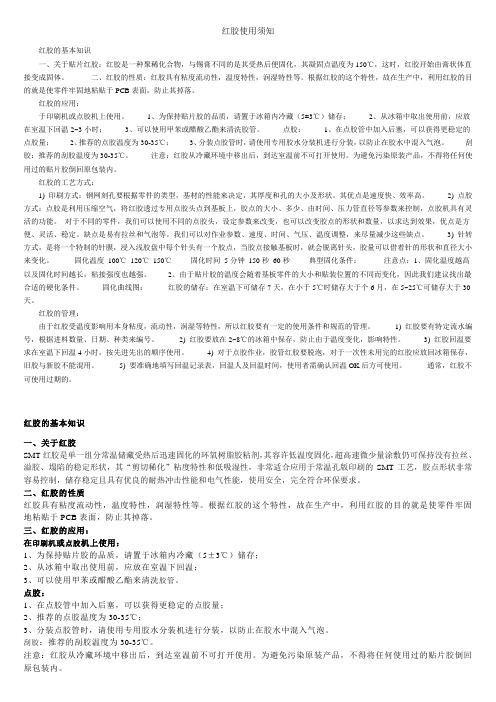

红胶使用须知红胶的基本知识一、关于贴片红胶：红胶是一种聚稀化合物，与锡膏不同的是其受热后便固化，其凝固点温度为150℃，这时，红胶开始由膏状体直接变成固体。
二、红胶的性质：红胶具有粘度流动性，温度特性，润湿特性等。
根据红胶的这个特性，故在生产中，利用红胶的目的就是使零件牢固地粘贴于PCB表面，防止其掉落。
红胶的应用：于印刷机或点胶机上使用。
1、为保持贴片胶的品质，请置于冰箱内冷藏（5±3℃）储存；2、从冰箱中取出使用前，应放在室温下回温2~3小时；3、可以使用甲苯或醋酸乙酯来清洗胶管。
点胶：1、在点胶管中加入后塞，可以获得更稳定的点胶量；2、推荐的点胶温度为30-35℃；3、分装点胶管时，请使用专用胶水分装机进行分装，以防止在胶水中混入气泡。
刮胶：推荐的刮胶温度为30-35℃。
注意：红胶从冷藏环境中移出后，到达室温前不可打开使用。
为避免污染原装产品，不得将任何使用过的贴片胶倒回原包装内。
红胶的工艺方式：1) 印刷方式：钢网刻孔要根据零件的类型，基材的性能来决定，其厚度和孔的大小及形状。
其优点是速度快、效率高。
2) 点胶方式：点胶是利用压缩空气，将红胶透过专用点胶头点到基板上，胶点的大小、多少、由时间、压力管直径等参数来控制，点胶机具有灵活的功能。
对于不同的零件，我们可以使用不同的点胶头，设定参数来改变，也可以改变胶点的形状和数量，以求达到效果，优点是方便、灵活、稳定。
缺点是易有拉丝和气泡等。
我们可以对作业参数、速度、时间、气压、温度调整，来尽量减少这些缺点。
3) 针转方式，是将一个特制的针膜，浸入浅胶盘中每个针头有一个胶点，当胶点接触基板时，就会脱离针头，胶量可以借着针的形状和直径大小来变化。
固化温度100℃120℃150℃固化时间5分钟150秒60秒典型固化条件：注意点：1、固化温度越高以及固化时间越长，粘接强度也越强。
2、由于贴片胶的温度会随着基板零件的大小和贴装位置的不同而变化，因此我们建议找出最合适的硬化条件。
SMT贴片红胶Adhesive for chip mounting machines一.概况/ IntroductionSMT贴片红胶是一种单一组分，受热迅速固化的环氧树脂胶粘剂；主要用于SMT 贴片的点胶和钢网印刷，具有单组分使用方便、易操作、热固化且固化时间短.适用于各种SMT贴片元件,粘胶强度大,不掉件,具有优良的粘度和触变指数,使用时不易坍塌和拉丝.电气绝缘性好和较高的耐热性,同时贴片胶使用的原材料不含危险和有毒化学物质,安全性好,本品特别针对SMT贴片粘接精心配制而成，性能优异.二.性能参数/ Specification Index型号项目K- 808E K-809V K-800N主要成分Composition 环氧树脂环氧树脂环氧树脂外观Appearance 红色膏状红色膏状红色膏状比重Specific gravity（g/cm3） 1.28 1.33 1.35粘度Viscidity(25℃5rpm)cps 25万31万38万触变指数(1rpm/10rpm)Thixotropy index6.3 6.3 5.8粘接强度kgf Adhesive strength A. 4.4 (2125C 双点)B. 4.5 (3216C 双点)C. 9.0 (SOP IC 16P 双点)A. 4.5（2125C 双点）B. 4.4（3216C 双点）C. 9.1 （SOP IC 16P）A. 4.6（2125C 双点）B. 4.7（3216C 双点）C. 9.3（SOP IC 双点）电气性能Electric performance1. 体积电阻V olume resistancs2. 绝缘阻抗Insulation resistancs3.介电常数Dielectric constant4. 介电损耗角正切Dielectric loss tangent 2.2×1016 Ω.cm1.0×1015 Ω3.15 (1MHZ)0.021(1MHZ)3.5×1016 Ω.cm9.8×104 Ω3.45 (1MHZ)0.014(1MHZ)4.2×1016 Ω.cm9.4×1014 Ω3.65（1MHZ）0.017（1MHZ）保存条件Preserration condrtion 在2-10℃冰箱中冷藏，保质期为6个月.常温(25℃)保质期为一个月.用途特点Useing 点胶和印刷,低粘度点胶和印刷,中粘度印刷,高粘度三. 固化条件/ Curing Condition1.建议的固化条件是当基板的表面温度达到160℃后60秒;2.固化温度越高及固化时间越长,粘接强度也越强;3.由于胶的温度会随着基板零件的大小和贴装位置的不同而变化,因此胶实际受热温度会低于基板的表面温度,因而可能需要更长的固化时间.四. 使用方法 / How To Usea)为保持贴片胶的品质,请务必放置于冰箱内冷藏(2-10℃)储存;b)从冰箱中取出使用前,应放在室温下完全回温至室温才可使用(建议8小时以上);c)在点胶管中加入后塞,可以获得更稳定的点胶量;d)推荐的点胶温度为30-35℃,夏天或雨季湿度大时请用空调调节装置除湿;e)分装点胶管时,请使用本公司的专用胶水分装机进行分装,以防止在胶有气泡;f)可以使用甲苯或醋酸乙酯来清洗胶管;g) 包装为300ml/支PE管,200g圆筒,或根据要求分装至10-30CC点胶管中.SMT 贴片红胶Adhesive for chip mounting machines● 硬化条件● Curing condition①建议硬化条件是基板表面温度达到150℃以后45秒，达到120℃以后120秒,而彻底固化是基板表面温度达到160℃以后60秒.②硬化温度越高，而且硬化时间越称，越可获得高度接着强度。
SMT基本介绍及SMT红胶一．SMT基本工艺构成二．SMT生产工艺流程1. 表面贴装工艺①单面组装：（全部表面贴装元器件在PCB的一面）来料检测 -> 丝印焊膏 -> 贴片 -> 回流焊接 ->（清洗）-> 检验 -> 返修②双面组装；（表面贴装元器件分别在PCB的A、B两面）来料检测 -> PCB的A面丝印焊膏 -> 贴片 -> A面回流焊接 -> 翻板 -> PCB的B面丝印焊膏 -> 贴片 -> B面回流焊接 ->（清洗）-> 检验 -> 返修2. 混装工艺①单面混装工艺：（插件和表面贴装元器件都在PCB的A面）来料检测 -> PCB的A面丝印焊膏 -> 贴片 -> A面回流焊接 -> PCB的A面插件 -> 波峰焊或浸焊（少量插件可采用手工焊接）-> （清洗） -> 检验 -> 返修（先贴后插）②双面混装工艺：（表面贴装元器件在PCB的A面，插件在PCB的B面）A. 来料检测 -> PCB的A面丝印焊膏 -> 贴片 -> 回流焊接 -> PCB的B面插件 -> 波峰焊（少量插件可采用手工焊接） ->（清洗）-> 检验 -> 返修B. 来料检测 -> PCB的A面丝印焊膏 -> 贴片 -> 手工对PCB的A面的插件的焊盘点锡膏-> PCB的B面插件 -> 回流焊接 ->（清洗) -> 检验 -> 返修（表面贴装元器件在PCB的A、B面，插件在PCB的任意一面或两面）先按双面组装的方法进行双面PCB的A、B两面的表面贴装元器件的回流焊接，然后进行两面的插件的手工焊接即可三． SMT工艺设备介绍1. 模板：首先根据所设计的PCB确定是否加工模板。
如果PCB上的贴片元件只是电阻、电容且封装为1206以上的则可不用制作模板，用针筒或自动点胶设备进行锡膏涂敷；当在PCB中含有SOT、SOP、PQFP、PLCC和BGA封装的芯片以及电阻、电容的封装为0805以下的必须制作模板。
贴片红胶技术参数一、产品简介及用途贴片红胶是一种单组份、高温快速固化的环氧粘剂，用于印刷线路板上SMD元件粘接，具有优良的触变性，适用于高速SMT贴片机点胶及钢网印刷，固化后粘接强度高。
二、固化前材料持性外观红色凝胶体屈服值（250C,pa）600比重（250C，g/cm3 1.2粘度（5rpm 250C）330000触变指数8.0闪点（TCC）>900C颗粒尺寸15um铜镜腐蚀无腐蚀三、贮存条件2-80C温度下，阴凉干燥处，可存放6个月;常温下（250C）可存放1个月。
四、使用方法及注意事项冷藏贮存的须回温之后方可使用，30ml针筒须1小时，300ml装须24小时。
储胶罐或点胶嘴温度处于300C-350C有助于改善高速点胶效果。
注意事项：（1）为避免污染未用胶液，不能将任何胶液倒回原包装内。
（2）胶液裸置于空气中，会吸收微量水份影响性能，故应尽量避免。
在钢网印刷时，请勿将印好红胶的线路板置于空气中太长时间，应尽快贴片固化，如有条件，应控制空气湿度。
五、固化条件适宜的固化条件一般是1500C加热90-120秒，固化速度及最终粘接强度与固化温度及时间实际生产过程中，整个加热时间要比图中标的长一些，因为有一段预热时间。
六、固化后材料性能及特性密度（250C，g/cm3）1.3热膨胀系数um/m/0CASTM E831-86 250C-700C 51900C-1500C 160导热系数ASTM C177，W.M-1.K-1 0.26比热KJ.Kg-1.K-1 0.3玻璃化转化温度（0C）105介电常数3.8（100KHz）介电正切0.014(100KHz)体积电阻率ASTM D257 2*1015Ω.CM表面电阻率ASTM D257 2*1015Ω电化学腐蚀DIN 53489 AN-1.2剪切强度（喷吵低碳钢片）n/mmASTMD1002 24拉脱强度n(C-1206,FR4裸露线路板) 61扭矩强度n.mm(C-1206,FR4裸露线路板) 52七、耐环境性能试验方法：ISO 4587/ASTM D1002剪切强度试验材料：GBMS搭剪试片固化方法：在1500C固化30分钟热强度0 -50 0 50 100 150Temperature0C强度保有率的%温度，0C八、耐化学/溶剂性能在标明温度下老化，在220C试验下初始强度剩有率%条件温度100hr 500hr 1000hr空气220C 100 100 100空气1500C 95 95 9098%RH: 400C 90 80 75九、耐热焊料浸渍性根据IPCSM817(2.4.421)标准，产品3609经过热焊料浸渍试验合格。
红胶点胶使用方法以及详细技术知识 (2010/09/30 11:19)目录：公司动态浏览字体：大中小东莞市海思电子有限公司产品资料1. 产品名称：贴片红胶S712(高速点胶)2. 产品说明：S712型贴片胶，是单一组分常温储藏受热后迅速固化的环氧树脂胶粘剂，其容许低温度固化，超高速微少量涂敷仍可保持没有拉丝、溢胶、塌陷的稳定形状，其“剪切稀化”粘度特性和低吸湿性，非常适合应用于点胶的SMT工艺，胶点形状非常容易控制，储存安定性好且具有优良的耐热冲击性和优良的电气特性，同时使用安全，完全符合环保要求。
3．典型用途：在波峰焊前将表面贴装元件粘接在印刷电路板上，适合于点胶等需要低吸湿性贴片胶所场合，防止在固化的胶粘剂中形成孔隙。
S712的特性（ Specification of S712）* 处理条件：85℃×85%RH×DC50V×1000hrs. 使用JIS Z3197梳型电极II型（G10）Treating condition:85℃×85%RH×DC50V×1000hrs.JIS Z3197 Measured at comb electrode model II (G10)4.包装方式（Package styles）5.特征（Features ）6.固化条件（Curing condition）7.使用方法（How to use）硬化条件曲线图（Example:curing profile）90120306021024015018027030016014012010080406020120℃/150sec150℃/120sec8.注意事项（Warning）9.备注（Remark）本产品不宜在纯氧或富氧系统中使用。
不可做为氯气或其它强氧化性物质的密封材料使用。
有关本产品安全注意事项，请与一通达技术部联系。
冷藏储存的产品必须等到与室温（~23℃）平衡后方可使用。
SMT貼片紅膠0812( Syringe Dispense SMT Adhesives 0812)0812型貼片紅膠，是單組份的環氧樹脂膠粘劑,非常合適中高速點膠使用。
其容許低溫固化，高速及超高速微少量點膠，仍可以保持不拉絲、不溢膠、不塌陷。
膠點的穩定形狀，膠點形狀非常容易控制，儲存安定性好且具有優良的耐熱衝擊性和優良的電氣特性，同時使用安全，不含溶劑，無氣味完全符合環保要求。
0812 SMT Adhesives is a kind of single epoxy resin adhesive. It can be hardened at a very low temperature.Good stable curing shapes without stringing, overflowing and slumping are achieved at a super high speed spreading and very small dots.The dots have a good stability which makes them easy to be controlled and preserved.High heat-resistivity and excellent electric properties are possessed. Moreover it is good for the environment protection because of its safty , no solvent and no smelling.0812的特性（ Specification of 0812）成份Composition 環氧樹脂： Epoxy resin外觀Appearance紅色糊狀： Paste/red-colored比重Specific gravity 1.20粘度 Viscosity at 25℃,5rpm 310Pa·S觸變指數 Thixotropy index 6.7(1rpm/10rpm)接著強度Adhesive Strength 2125CMini-mold trSOP·IC 16P 47N(4.8kgf)0.2mgr twin51N(5.2kgf)0.3mgr twin96N(9.8kgf)0.8mgf single×2電氣特性Electric Property體積阻抗係數 V olume resistance 絕緣阻Insulation resistance 初期值Initial value處理後*After treating* 介電常數 Dielectric constant 介電正接 Dielectric loss tangent 3.8×1016Ω·cm JIS K69111.8×1014ΩJISZ3197 1.6×1012Ω3.12/1MHZ JIS K69110.012/1MHZ JIS K6911保存條件 Preservation condition 2℃～10℃的冰箱保存To be strictly kept at 2℃～10℃ in refrigerator● 處理條件：85℃×85%RH×DC50V×1000hrs.● 使用JIS Z3197梳型電極II型（G10）*Treating condition:85℃×85%RH×DC50V×1000hrs.*JIS Z3197 Measured at comb electrode model II (G10)包裝方式（Package styles）包裝方式Package styles容量Contents包裝單位Pack.Unit點膠機設備廠商Applicable Dispenser Makers1．圓柱筒cylinder300ml 5Pcs. For our filling machines only2．圓柱筒cylinder200gr 5Pcs. For our filling machines only3．點膠管Syringe A type 30cc12Pcs.KYUSHUMATSUSHITA,SANYO,TDK,CITIZEN,TOSHIBA,SONY,CKD,NITTO KOGYO,YAMAHA4．Syringe B type 30cc12PcsFUJI5．Syringe C type 30cc12PcsPanasert(Long:Mo)6．Syringe D type 20cc12PcsPanasert(Short:MK,MV)7．Syringe E type 10cc12PcsTENRYU,CASIO,JUKI,OKANO特徵（Features ）1．容許低溫度硬化。
SMT表面组装技术SMT贴片红胶的性能分析以及使用说明SMT贴片红胶的性能分析以及使用说明1.1常见的贴片胶涂布方法贴片胶的涂布是指将贴片胶从储存容器中（管式包装、胶槽）均匀地分配到PCB指定位置上。
常见的方法有针式转移、丝网/模板印刷和注射法。
1．针式转移针式转移方法是在金属板上安装若干个针头，每个针头对准要放贴片胶的位置，涂布前将针床浸入一个盛贴片胶的槽中，其深度约为1.2-2mm，然后将针床移到PCB上，轻轻用力下按，当针床再次被提起时，胶液就会因毛细管作用和表面张力效应转移到PCB上，胶量的多少则由针头直径和贴片胶的黏度来决定。
针床可以手工控制也可以自动控制。
这是早期应用方法之一，如图16所示。
优点：所有胶点能一次点完，速度快，适合大批量生产；设备投资少。
缺点：当PCB设计需要更改时，针头位置改动困难；胶量控制精度不够，不适用于精度要求高的场合使用；胶槽为敞开系统，易混入杂持，影响胶合质量；对环境要求高，如温度、湿度等。
评估：目前这种使用方法已不多见，一般用于试制生产，用针式转移法时，其贴片胶的黏度要求为70-90•s。
2．丝网/模板印刷丝网/模板印刷法涂布贴片胶，其原理、过程和设备同焊膏印刷类似。
它是通过镂空图形的丝网/模板，将贴片胶分配到PCB上，涂布时由胶的黏度及模板厚度来控制。
这种方法简单快捷，精度比针板转移高，早期应用较文（见图17），由于印刷后的胶滴高度不理想故未能广泛使用。
近几年，乐泰公司推出Varidot刮板印刷技术，采用特殊的塑料模板，可印刷不同高度的贴片胶。
此外清洗模板也较简单，并能显著地提高生产率和现有设备（印刷机）的利用率。
优点：一次印刷，完成所有胶点的分配，适合大批量生产；丝网/模板更换，相对比针床价廉；印刷机的利用率提高，无需添置点胶机。
缺点：对PCB更改的适应性差；胶液暴露在空气中，对外界环境要求高；只适合平面印刷。
评估：随着新模板技术的推广，使用场合会有所增加。
贴片胶黏度要求：黏度值在300-200Pa•s.3．压力注射压力注射方法是目前最常用的涂布贴片胶的方法，点胶机与点胶嘴如图19所示。
它的原理是将贴片胶装在针管中，在针管头部装接胶嘴，然后将针管安装在点胶机上，点胶机由计算机程序控制，自动将胶液分配到PCB指定的位置。
这种方法灵活，易调整，无需模板，产品更换极为方便，由于高速点胶机的出现，它既适合大批量生产，也适全多品种生产。
此外，贴片胶装在针管之中密封性好，不易污染，胶点质量高。
它的不足之处在于，点胶机价钱贵，投资费用大。
贴片胶黏度要求：黏度值在100-150Pa•s。
由于压力点胶工艺应用广，优点多，下面将进行进一步讨论。
2.2影响胶点质量的因素优良的胶点应是表面光亮，有适合的形状和几何尺寸，无拉丝和拖尾现象。
国内外很多公司研究表明，影响胶点质量的因素，不仅取决于贴片胶品质，而且与点胶机参数设置及工艺参数的优化有密切关系，现分别叙述如下：1.贴片胶品质贴片胶应具有优良的触变性，适合的黏度，令人满意的初黏力以及初始强度。
有关这些概念的物理意义及其对点胶工艺的影响前面已做了讨论。
通常高黏度的贴片胶比低黏度的贴片胶容易发生拖尾和拉丝等毛病，初黏力差的贴片胶比初黏力高的贴片胶易发生拖尾。
当然黏度过低的贴片胶其初始强度差，易出现元件移位，高温后易出现塌落等缺陷。
2.点胶机参数的设定点胶机的工作参数对胶点质量有很大的影响。
有关点胶机性能对点胶质量影响的因素主要涉及到两个系统，一是压力调控系统，二是相关参数设定，包括胶嘴针头尺寸，胶嘴与PCB之间的距离，以及压力P和时间t的设定。
（1）压力调控系统压力直接影响出胶量，而压力的大小设定及保持恒定，则由调节器的品质、机器对开关信号的灵敏度和注射器中气压变化等因素来决定，在高速点胶中，速度很快，时间以毫秒为数量级。
因此要求机器及气阀灵敏度高，并在注射管道设有专用阀门，通常机器点胶压力在5bar范围内调控，生产中则设定一个最低阈值压力，以取得良好的点胶质量，低于这个阈值压力，则不能保证胶点出来。
（2）胶嘴尺寸及相关参数图18为胶嘴针头点胶位置图，IDN表示胶嘴针头口内径，W为胶滴底部直径（见图19）；ND表示当定位针触到PCB时，胶嘴针头离PCB 的距离，又称为止动高度；H为贴片胶的有效高度（见图19）。
大量的试验表明，要避免点胶时出现拉丝拖尾现象，应符合下述两个经验规律：经验规律之一是：胶点的直径（W）与嘴内径（IDN）之比为2：1。
但在生产中胶点直径W的大小又由贴装元器件的大小来决定，换言之应由贴装元件的尺寸来决定胶点直径W，再由胶点直径W选用针嘴。
另一个经验规律是：当胶嘴针头的内径确定下来后，应调节胶嘴口到PCB的距离ND，这也是一个重要参数，ND又称止动高度。
当机器工作时，顶针触接到PCB，机器发出信号通过气动机构使阀门打开，施加气实际生产中，因点胶机设备不同，配制的点胶嘴内径也不相同，相应的止动高度也会不同，因此应根据上述原理来设定机器的参数。
此外，在生产中除了应仔细调相关系数外，还应经常检查点胶嘴的化妆室顶针和胶嘴端部的磨损情况，磨损太多应及时更换，并保持顶杆、胶嘴清洁，防止黏胶剂和粉尘黏附在定位针上。
（3）Z轴回程高度在实际生产中，还有一个重要的机器参数，即机头（Z轴）上升的回程距离（有时又称等待时间），这是因为，当止动杆接触到PCB时，机器发也工作指令，这种信号没有“时间差”，但信号发出后真正的胶液被挤压出来的时刻一个明显的“时间差”，又称为“延迟”效应，就如同给电容器充电一样，需要一个时间，这是因为气体有“可压缩性”的特点。
此外还与机器对信号的灵敏度、胶管内径、胶嘴头的长度等综合因素的影响有关。
相关动作的原理如图22所示。
因此，如果Z轴回程距离太小，则胶嘴将会拖着胶液从一个胶点移到另一个胶点，易产生拖尾，只有当胶液完全离开胶口的一刹那，点胶头离开为最好。
有的点胶机采用多头点胶，就是为降低点胶速度，保证让胶液完全脱离胶嘴出口。
考虑到降低胶速，会影响产量，故采取多头点胶，提高点胶的平均速度，达到既消除拖尾又提高产量的目的。
3.胶嘴孔内径与元件尺寸的关系由于片式元器件大小不一样，因此与PCB之间所需要的黏结强度也不一样，即元件与PCB之间涂布的胶量也不一样，故在点胶机中常配置不同内径的胶嘴。
例如松下点胶机配置3L，S和VS三种内径的胶嘴，它们的内径分别是0.58mm，0.41mm和0.33mm。
胶嘴针管内径与元件尺寸之间有何关系呢？通常胶点尺寸应濒于焊盘之间的距离，同时还要考虑到胶点位置的准确度。
以φ0805，φ1206片式元件为例，元件的焊盘尺寸与针嘴内径的关系，根据经验公司：胶点直径（W）/出胶嘴内径（IDN）=2/1可得，胶嘴内径分别为0.4mm及0.6mm，见表6与图23。
元件胶合面积（2.0-0.4×2）×1.25=1.5mm2；胶合强度取150kg/cm2即1.5N/mm2；2.3工艺参数优化设定1.胶点高度前面在介绍高质量胶点的几何尺寸时，曾谈到形状系数W/H为2.7-4.6为最好；那么胶点高度H又怎么确定呢？还是让我们考察一下元件贴放在PCB上时的相应尺寸，如图24所示。
从图中可看出，A是PCB上焊盘层的厚度，一般为0.05mm，B是元件端焊头包封金属厚度，一般为0.1mm，对于SO-23则可达0.3mm之多。
因此要达到元件底面与PCB良好的黏合，贴片胶高度H>A+B，考虑到胶点是倒三角形状态，顶端在上，为了达到元件间有80%的面积与PCB 相结合，工程中H应达到（1.5-2）倍于（A+B），因此，为了增加H 高度，有时应设计辅助点胶焊盘以及选用元件底面与引脚平面之间尺寸较小的元件，以达到良好的胶合强度，如图25所示。
2.胶点数量的设定点胶工艺中常见的缺陷拉丝/拖尾是点胶中常见的缺陷，拉丝/拖尾易污染焊盘，会引起虚焊。
初黏力差，会导致元器件在外力作用下或固化时元件移位以致引起虚焊。
贴片胶过少，当元器件贴放后会因胶量过小，引起强度不足，元器件固化后会引起掉片，在波峰焊时更会出现。
2.5贴片胶的固化贴片胶涂布后，贴装完元器件，即可送入固化炉中固化，固化是贴片胶—波峰焊工艺中一道关键工序，很多情况下由于贴片胶固化不良或未完全固化（特别是PCB上元件健分布不均的情况下最为多见），在进行运输、焊接过程中，便会出现元器件脱落。
因此应认真做好固化工作。
采用的胶种不同，其固化方法也不同，常用两种方法固化，一种是热固化，另一种是光固化，现依次讨论如下：1．热固化环氧型贴片胶采用热固化，早期的热固化是放在烘箱中进行，现在，多放在红外再流炉中固化，以实现连续式生产。
在正式生产前应首先调节炉温，做出相应产品的炉温固化曲线，做固化曲线时多注意的是：不同厂家、不同批号的贴片胶固化曲线不会完全相同；即使同种贴片胶，用在不同产品上，因板面尺寸、元件多少不一，所设定的温度也会不同，这一点往往会被忽视。
经常会出现这样的情况：在焊接IC器件时，固化后，所有的引脚还落在焊盘上，但经过波峰焊后IC引脚会出现移位甚至离开焊盘并产生焊接缺陷。
因此，要保证焊接质量，应坚持每个产品均要做温度曲线，而且要认真做好。
（1）环氧胶固化的两个重要参数环氧树脂贴片胶的热固化，其实质是固化剂在高温时催化环氧基因。
XXXXX开环发生化学反应。
因此固化过程中，有两上重要参数应引起注意：一是起始升温速率；二是峰值温度。
升温速率决定固化后的表面质量，而峰值温度则决定固化后的黏接强度。
这两上参数应由贴片胶供应商提供，这比供应商仅提供固化曲线更有意义，它能使你对所用的贴片胶性能有所了解。
图26是采用不同温度固化一种贴片胶的固化曲线。
从图26中可以看出黏结温度对黏结强度的影响比时间对黏结强度的影响更重要，在给定的固化温度下，随着固化时间的增加，剪切力小幅度增加，但当固化温度升高时，相同固化时间里剪切强度却明显增加，但过快的升温速率有时会出现针孔和气泡。
因此在生产中，应首先用不放元件的PCB光板点胶后放入红外炉中固化，冷却后用放大镜仔细观察贴片胶表面是否有气泡和针孔，若发现有针孔时，应认真分析原因，并找出排除方法。
在做炉温固化曲线时，应结合这两个因素反复调节，以保证得到一个满意的温度曲线。
（2）固化曲线的测试方法贴片胶在红外再流炉中的固化曲线测试方法及所用仪器，同焊锡膏红外再流焊炉温曲线方法相同，这里不再介绍。
其升温速率和固化炉温曲线可按供应商提供的参数设计。
遇到有争议时除了与供应商协商外，还可以到有关测试部门进行差示扫描热分析（DSC），鉴定黏合剂性能。
2．光固化/热固化当采用光固化胶时，则采用带UV光的再流炉进行固化，其固化速度快且质量又很高。
通常再流炉附带的此外灯管功率为2-3kW，距PCA约10 cm高度，经10-15s就使暴露在元件体外的贴片胶迅速固化，同时炉内继续保持150-140℃温度约1min，就可使元件下面的胶固化透。
