煤矿钢丝绳绳头插接的要求精编WORD版

钢丝绳插接方法内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）《煤矿安全规程》规定，平巷运输的调度绞车可以使用有接头（插接）的钢丝绳，《煤矿安全规程》规定钢丝绳的插接质量应符合下列要求：钢丝绳的插接长度不得小于钢丝绳直径的1000倍；插接的两条钢丝绳必须同型号、同直径，其两端插接的长度必须相等；填如钢丝绳内部的绳股，必须填满除去麻芯的空间；钢丝绳长插接部位的直径与钢丝绳直径应基本相同，不得与原直径增加10%；各对应股相交的部分应均匀分布，不得有松弛现象：⑥应进行钢丝绳插接试样的拉力实验，插接段抗拉力的损失不得大于原绳破断力的4%：改善钢丝绳对接工艺在安装或更换钢丝绳时，插接时要保需要查接的绳头用再生布或者麻绳坯子仔细的缠包好，每个头都需缠包1米左右，然后按照钢丝绳运行方向，先插接向前运行的那个接头，这时慢慢拽动原绳芯，不可用力过猛，防止过多拽出绳芯，待需要插接的钢丝绳头全部插接到钢丝绳内部时，在截断原绳芯。

然后再用木锤或橡皮锤轻轻敲打钢丝绳，使新插入的绳芯能够和原绳芯结合一起。

依次插入所有的接头，从而使插接的绳头全部合格，在运转时不会产生跳1 无极绳钢丝绳插接技术矿用钢丝绳的插接方法一般有小接法与大接法两种。

小接法是将两个蝇头单股拆开,按一定的方法将两个绳头的股编结在一起。

用这种方法接出的绳子,在接头的范围内,是两根绳子的绳股合在一起,因此绳头变粗。

这样对接的绳子一般不用在通过滑轮处,只作增加绳子的长度使用。

它的接头长度较短,一般规定为(40 ~ 50)·d。

如用在重要部位的绳索,接头长度可加长到(80 ~ 100)·d,所以对接法也叫短插。

钢丝绳大接法多用于无极绳绞车运输、卷扬机钢丝绳,接头的连接,如该矿无极绳运输系统中用到的钢丝绳,绳长要求4 000 m,但国产的钢丝绳长度一般都是1 000 m/根,在这种情况下,就需要由使用单位,向制造厂要求订制4 000 m的钢丝绳。

钢丝绳连接方式及安全要求Final revision by standardization team on December 10, 2020.钢丝绳连接方式及安全要求钢丝绳的绳端固定连接有五种：编结法、绳卡固定法、压套法、斜楔固定法、灌铅法、压板固结法。

现施工机械使用的钢丝绳为纤维芯钢丝绳，其使用应符合以下现行国家标准及行业规范（按Ctrl点击进入网页链接）：1.编结法钢丝绳接头采用插接方式，其插接长度不小于直径的20倍，总长不得短于300mm。

手工插编操作对每一股至少应穿插五次，并且至少五次中的三次用整股穿插。

对于平滑过渡的插接头，可以用切去部分钢丝的绳股作最后一次或二次穿插。

（现场为三次整股穿插，6股共18针）机械插编操作由三股穿插四次，另外三股穿插五次而成。

(穿插27次) 对每股钢丝绳端头进行熔接处理。

插编部分的绳芯不得外露，各股要紧密，不能有松动的现象。

插编后的绳股切头要平整，不得有明显的扭曲。

2.卡接法使用索卡连接的方法适用于非起重钢丝绳接头连接。

（现场吊运油顶用钢丝绳使用这种方法）用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。

必须经常检查卡接法紧固情况，连接强度不小于 85%钢丝绳破断拉力。

绳卡压板应在钢丝绳长头一边，经验法为绳卡子间距不小于钢丝绳直径6倍。

其规范如下：与钢丝绳直径匹配的卡子数量和间距3.压套法应用可靠的工艺方法使铝合金套与钢丝绳紧密乖固地贴合连接强度应达到钢丝绳的破断拉力。

标准中规定压套材料为3A21H112（此种材料只能用在吊装索具上）或5A02H112铝及铝合金热挤压无缝圆管制造。

必须附有质量证明书。

扁椭圆管表面应光滑、无毛刺、不得有裂纹、机械损伤及其他明显缺陷等。

用超声波探伤检查管的内部缺陷，不允许有缩孔、裂纹、分层、夹渣等。

扁椭圆管规格应与钢丝绳直径匹配，查表确定。

（现场使用压套法钢丝绳直径为φ24mm，椭圆扁管长度≈101mm，厚度=11.2mm）接头在使用中不允许受弯，使用温度为-40℃~+150℃。

钢丝绳插接长度标准钢丝绳是一种常见的起重设备，广泛应用于吊装、运输、挖掘和建筑等领域。

在使用钢丝绳的过程中，由于各种原因会导致钢丝绳的损坏或需要插接延长。

因此，了解钢丝绳插接长度的标准是非常重要的。

首先，钢丝绳的插接长度应符合相关标准要求。

根据国家标准《起重机械安全规程》GB/T 5972-2008的规定，钢丝绳的插接长度应不小于15倍钢丝绳的直径。

这是为了确保钢丝绳插接处的强度和稳定性，以及延长钢丝绳的使用寿命。

因此，在进行钢丝绳的插接时，必须严格按照标准要求进行操作，不得随意缩短插接长度，以免影响使用安全。

其次，钢丝绳插接长度的选择应根据实际情况进行。

在实际使用中，钢丝绳的插接长度不仅受到国家标准的限制，还受到吊装物体的重量、长度和使用环境等多种因素的影响。

因此，在选择钢丝绳插接长度时，需要综合考虑各种因素，合理确定插接长度，确保吊装作业的安全和稳定。

另外，钢丝绳插接长度的测量和检查也是非常重要的。

在进行钢丝绳插接时，需要对插接长度进行精确测量，并进行质量检查。

只有插接长度符合标准要求，插接处无明显损伤和变形，才能确保钢丝绳的安全使用。

最后，钢丝绳插接长度标准的遵守和执行是保障吊装作业安全的重要保障。

各相关单位和人员在进行钢丝绳的插接操作时，必须严格按照标准要求进行，不得私自修改或忽视插接长度标准。

只有严格遵守和执行插接长度标准，才能有效预防钢丝绳插接造成的安全事故。

综上所述，钢丝绳插接长度标准是保障钢丝绳使用安全的重要因素。

在实际操作中，必须严格遵守国家标准要求，合理选择插接长度，进行精确测量和质量检查，并严格执行标准，确保钢丝绳的安全使用。

只有这样，才能有效预防吊装作业中可能发生的安全事故，保障人员和设备的安全。

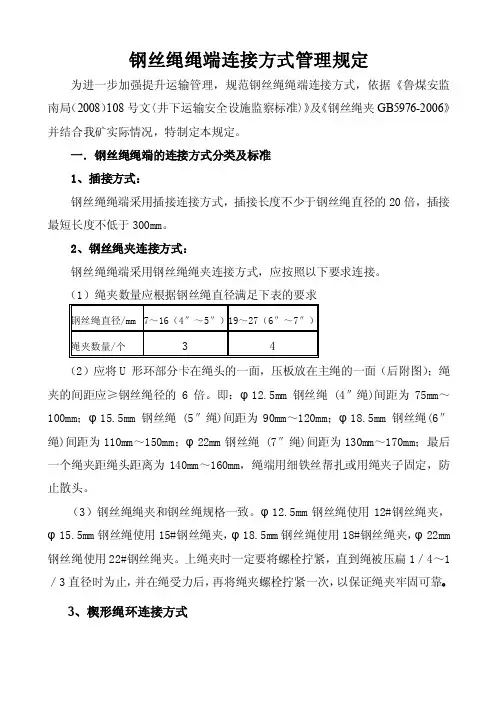

钢丝绳绳端连接方式管理规定为进一步加强提升运输管理，规范钢丝绳绳端连接方式，依据《鲁煤安监南局（2008）108号文〈井下运输安全设施监察标准〉》及《钢丝绳夹GB5976-2006》并结合我矿实际情况，特制定本规定。

一．钢丝绳绳端的连接方式分类及标准1、插接方式：钢丝绳绳端采用插接连接方式，插接长度不少于钢丝绳直径的20倍，插接最短长度不低于300mm。

2、钢丝绳夹连接方式：钢丝绳绳端采用钢丝绳绳夹连接方式，应按照以下要求连接。

（1）绳夹数量应根据钢丝绳直径满足下表的要求（2）应将U 形环部分卡在绳头的一面，压板放在主绳的一面（后附图）；绳夹的间距应≥钢丝绳径的6倍。

即：φ12.5mm钢丝绳 (4″绳)间距为75mm～100mm；φ15.5mm 钢丝绳 (5″绳)间距为90mm～120mm；φ18.5mm 钢丝绳(6″绳)间距为110mm～150mm；φ22mm钢丝绳 (7″绳)间距为130mm～170mm；最后一个绳夹距绳头距离为140mm～160mm，绳端用细铁丝帮扎或用绳夹子固定，防止散头。

（3）钢丝绳绳夹和钢丝绳规格一致。

φ12.5mm钢丝绳使用12#钢丝绳夹，φ15.5mm钢丝绳使用15#钢丝绳夹，φ18.5mm钢丝绳使用18#钢丝绳夹，φ22mm 钢丝绳使用22#钢丝绳夹。

上绳夹时一定要将螺栓拧紧，直到绳被压扁1／4～1／3直径时为止，并在绳受力后，再将绳夹螺栓拧紧一次，以保证绳夹牢固可靠。

3、楔形绳环连接方式采用楔形绳环连接，钢丝绳与绳环规格相适应；钢丝绳绳头留有200mm～300mm。

二、不同用途的钢丝绳绳端的连接方式1、绞车主钢丝绳绳端采用插接的连接方式。

2、绞车保险绳一端与主钢丝绳连接采用插接连接方式或钢丝绳夹的连接方式。

当保险绳和主钢丝绳采用绳夹的连接方式时，钢丝绳绳夹应位于主钢丝绳未插接部分。

3、绞车保险绳的另一端采用插接的连接方式。

4、超速吊梁、挡车栏用钢丝绳绳端采用绳夹的连接方式。

钢丝绳插编安全要求钢丝绳插编是一种将两个或多个钢丝绳插编在一起形成的结构。

它是一种常见的建筑、机械、电力等行业所使用的重要构件。

钢丝绳插编具有高强度、耐磨、耐腐等特点，但同时也具有一定的危险性。

因此，在使用钢丝绳插编时，需满足一定的安全要求，以确保人身和财产的安全。

材料选择在选择钢丝绳插编的材料时，应考虑其强度、耐腐蚀性和使用寿命。

通常，钢丝绳插编应选用符合国家标准的规格，以确保其性能达到要求。

同时，也应根据特定的使用环境和条件，选择适当的材料，如耐腐蚀、耐高温、耐磨等。

安装要求安装钢丝绳插编时，应遵循以下安装要求：1.检查钢丝绳插编的质量和数量是否符合要求；2.按照使用要求，选择合适的钢丝绳插编；3.对钢丝绳插编进行检查，在使用前必须保证没有明显的损伤和裂纹；4.在安装过程中，应注意保证钢丝绳插编的紧固度和张力，以确保其稳定性和安全性；5.在安装过程中，应避免遇到钢丝绳插编的设计负载，超过设计负载可能导致钢丝绳插编疲劳断裂，从而造成危险。

使用要求使用钢丝绳插编时，应遵循以下使用要求：1.钢丝绳插编应在特定的环境下使用；2.在使用钢丝绳插编时，应检查其状态是否正常，保证其没有明显的损伤和变形；3.避免超过钢丝绳插编的设计负载；4.避免在使用过程中对钢丝绳插编进行急剧的拉动或摆动，以免钢丝绳插编因疲劳而断裂；5.在使用后，应对钢丝绳插编进行检查，保证其状态符合要求。

维护要求为了保证钢丝绳插编的安全和使用寿命，需要进行定期的维护和检查。

维护和检查应包括以下方面：1.清洁：定期对钢丝绳插编进行清洁，去除灰尘和其它杂物。

2.润滑：对钢丝绳插编进行润滑，以减少摩擦和磨损，提高使用寿命。

3.检查：定期对钢丝绳插编进行检查，特别是其连接处和接头部分。

4.更换：在检查中发现有明显的损坏和腐蚀时，应及时更换。

总结钢丝绳插编具有高强度和耐腐蚀等特点，但同时也具有一定的危险性。

为了保证其安全性，需要在材料选择、安装、使用和维护等方面遵循一定的安全要求。

《煤矿平安规程》规定，平巷运输的调度绞车能够利用有接头（插接）的钢丝绳，《煤矿平安规程》规定钢丝绳的插接质量应符合以下要求：钢丝绳的插接长度不得小于钢丝绳直径的1000倍；插接的两条钢丝绳必需同型号、同直径，其两头插接的长度必需相等；填如钢丝绳内部的绳股，必需填满除去麻芯的空间；钢丝绳长插接部位的直径与钢丝绳直径应大体相同，不得与原直径增加10%；各对应股相交的部份应均匀散布，不得有松弛现象：⑥应进行钢丝绳插接试样的拉力实验，插接段抗拉力的损失不得大于原绳破断力的4%：改善钢丝绳对接工艺在安装或改换钢丝绳时，插接时要保需要查接的绳头用再生布或麻绳坯子认真的缠包好，每一个头都需缠包1米左右，然后依照钢丝绳运行方向，先插接向前运行的那个接头，这时慢慢拽动原绳芯，不可使劲过猛，避免过量拽出绳芯，待需要插接的钢丝绳头全数插接到钢丝绳内部时，在截断原绳芯。

然后再用木锤或橡皮锤轻轻敲打钢丝绳，使新插入的绳芯能够和原绳芯结合一路。

依次插入所有的接头，从而使插接的绳头全数合格，在运转时可不能产生跳1 无极绳钢丝绳插接技术矿用钢丝绳的插接方式一样有小接法与大接法两种。

小接法是将两个蝇头单股拆开,按必然的方式将两个绳头的股编结在一路。

用这种方式接出的绳索,在接头的范围内,是两根绳索的绳股合在一路,因此绳头变粗。

如此对接的绳索一样不用在通过滑轮处,只作增加绳索的长度利用。

它的接头长度较短,一样规定为(40 ~ 50)·d。

如用在重要部位的绳索,接头长度可加长到(80 ~ 100)·d,因此对接法也叫短插。

钢丝绳大接法多用于无极绳绞车运输、卷扬机钢丝绳,接头的连接,如该矿无极绳运输系统顶用到的钢丝绳,绳长要求4 000 m,但国产的钢丝绳长度一样都是1 000 m/根,在这种情形下,就需要由利用单位,向制造厂要求订制4 000 m的钢丝绳。

如厂家供货到不了现场,就需要用接长的方法,将两根钢丝绳接头连接在一路。

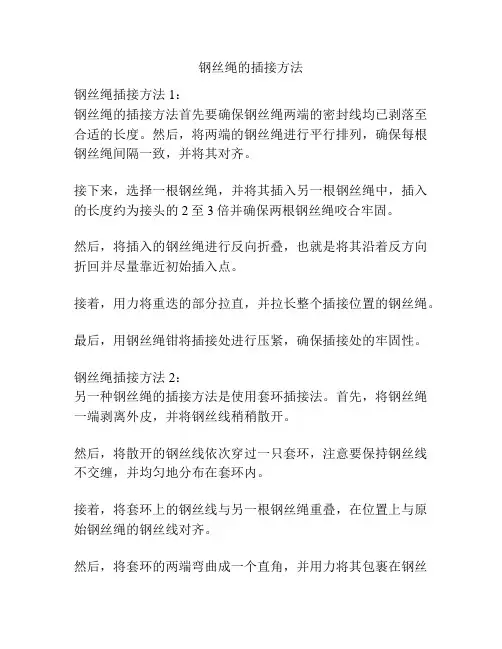

钢丝绳的插接方法
钢丝绳插接方法1：
钢丝绳的插接方法首先要确保钢丝绳两端的密封线均已剥落至合适的长度。

然后，将两端的钢丝绳进行平行排列，确保每根钢丝绳间隔一致，并将其对齐。

接下来，选择一根钢丝绳，并将其插入另一根钢丝绳中，插入的长度约为接头的2至3倍并确保两根钢丝绳咬合牢固。

然后，将插入的钢丝绳进行反向折叠，也就是将其沿着反方向折回并尽量靠近初始插入点。

接着，用力将重迭的部分拉直，并拉长整个插接位置的钢丝绳。

最后，用钢丝绳钳将插接处进行压紧，确保插接处的牢固性。

钢丝绳插接方法2：
另一种钢丝绳的插接方法是使用套环插接法。

首先，将钢丝绳一端剥离外皮，并将钢丝线稍稍散开。

然后，将散开的钢丝线依次穿过一只套环，注意要保持钢丝线不交缠，并均匀地分布在套环内。

接着，将套环上的钢丝线与另一根钢丝绳重叠，在位置上与原始钢丝绳的钢丝线对齐。

然后，将套环的两端弯曲成一个直角，并用力将其包裹在钢丝
线上。

最后，用钢丝绳钳将套环处进行压紧，确保插接的稳固性。

这些都是常见的钢丝绳插接方法，选用适合的插接方法可确保钢丝绳的连接牢固可靠。

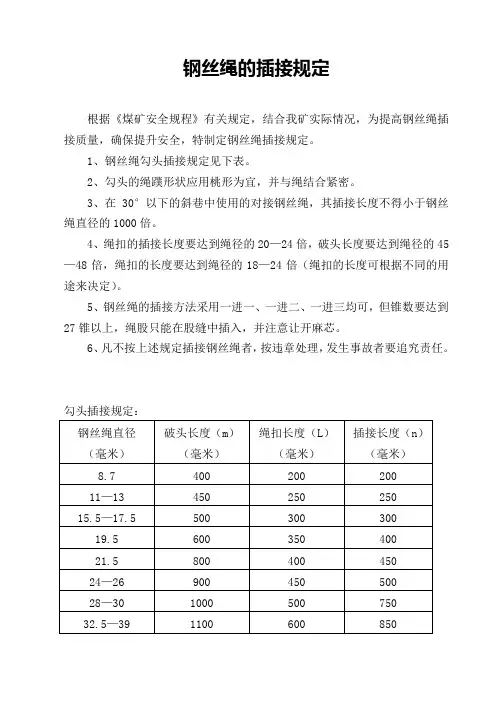

钢丝绳的插接规定
根据《煤矿安全规程》有关规定，结合我矿实际情况，为提高钢丝绳插接质量，确保提升安全，特制定钢丝绳插接规定。

1、钢丝绳勾头插接规定见下表。

2、勾头的绳蹼形状应用桃形为宜，并与绳结合紧密。

3、在30°以下的斜巷中使用的对接钢丝绳，其插接长度不得小于钢丝绳直径的1000倍。

4、绳扣的插接长度要达到绳径的20—24倍，破头长度要达到绳径的45—48倍，绳扣的长度要达到绳径的18—24倍（绳扣的长度可根据不同的用途来决定）。

5、钢丝绳的插接方法采用一进一、一进二、一进三均可，但锥数要达到27锥以上，绳股只能在股缝中插入，并注意让开麻芯。

6、凡不按上述规定插接钢丝绳者，按违章处理，发生事故者要追究责任。

勾头插接规定：。

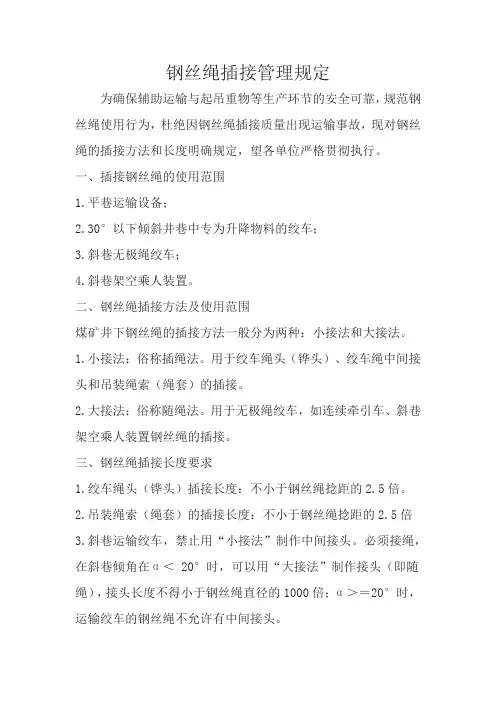

钢丝绳插接管理规定为确保辅助运输与起吊重物等生产环节的安全可靠，规范钢丝绳使用行为，杜绝因钢丝绳插接质量出现运输事故，现对钢丝绳的插接方法和长度明确规定，望各单位严格贯彻执行。

一、插接钢丝绳的使用范围1.平巷运输设备；2.30°以下倾斜井巷中专为升降物料的绞车；3.斜巷无极绳绞车；4.斜巷架空乘人装置。

二、钢丝绳插接方法及使用范围煤矿井下钢丝绳的插接方法一般分为两种：小接法和大接法。

1.小接法：俗称插绳法。

用于绞车绳头（铧头）、绞车绳中间接头和吊装绳索（绳套）的插接。

2.大接法：俗称随绳法。

用于无极绳绞车，如连续牵引车、斜巷架空乘人装置钢丝绳的插接。

三、钢丝绳插接长度要求1.绞车绳头（铧头）插接长度：不小于钢丝绳捻距的2.5倍。

2.吊装绳索（绳套）的插接长度：不小于钢丝绳捻距的2.5倍3.斜巷运输绞车，禁止用“小接法”制作中间接头。

必须接绳，在斜巷倾角在α＜ 20°时，可以用“大接法”制作接头（即随绳），接头长度不得小于钢丝绳直径的1000倍；α＞＝20°时，运输绞车的钢丝绳不允许有中间接头。

4.无极绳绞车钢丝绳的插接（随绳）长度：不得小于钢丝绳直径的1000倍。

四、管理规定1.各单位应对本单位所负责的运输设备钢丝绳的插接头进行排查，发现不符合本规定要求的立即进行整改。

2.各管理部门在检查中如发现运输设备钢丝绳的插接头不符合本规定要求的，一处罚责任单位200元/次，并限期整改；逾期未整改的加倍处罚。

3.如因钢丝绳插接头不合格而造成严重后果的，依法追究责任。

五、其他本规定自下发之日起执行，如有与上级规定相抵触之处，以上级规定为准。
