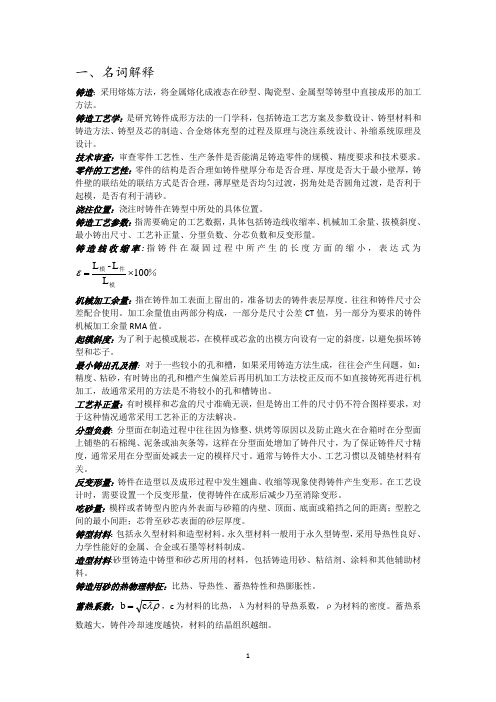

一、名词解释铸造:采用熔炼方法,将金属熔化成液态在砂型、陶瓷型、金属型等铸型中直接成形的加工方法。
铸造工艺学:是研究铸件成形方法的一门学科,包括铸造工艺方案及参数设计、铸型材料和铸造方法、铸型及芯的制造、合金熔体充型的过程及原理与浇注系统设计、补缩系统原理及设计。
技术审查:审查零件工艺性、生产条件是否能满足铸造零件的规模、精度要求和技术要求。
零件的工艺性:零件的结构是否合理如铸件壁厚分布是否合理、厚度是否大于最小壁厚,铸件壁的联结处的联结方式是否合理,薄厚壁是否均匀过渡,拐角处是否圆角过渡,是否利于起模,是否有利于清砂。
浇注位置:浇注时铸件在铸型中所处的具体位置。
铸造工艺参数:指需要确定的工艺数据,具体包括铸造线收缩率、机械加工余量、拔模斜度、最小铸出尺寸、工艺补正量、分型负数、分芯负数和反变形量。
铸造线收缩率:指铸件在凝固过程中所产生的长度方面的缩小,表达式为%模件模100L L -L ⨯=ε机械加工余量:指在铸件加工表面上留出的,准备切去的铸件表层厚度。
往往和铸件尺寸公差配合使用。
加工余量值由两部分构成,一部分是尺寸公差CT 值,另一部分为要求的铸件机械加工余量RMA 值。
起模斜度:为了利于起模或脱芯,在模样或芯盒的出模方向设有一定的斜度,以避免损坏铸型和芯子。
最小铸出孔及槽:对于一些较小的孔和槽,如果采用铸造方法生成,往往会产生问题,如:精度、粘砂,有时铸出的孔和槽产生偏差后再用机加工方法校正反而不如直接铸死再进行机加工,故通常采用的方法是不将较小的孔和槽铸出。
工艺补正量:有时模样和芯盒的尺寸准确无误,但是铸出工件的尺寸仍不符合图样要求,对于这种情况通常采用工艺补正的方法解决。
分型负数:分型面在制造过程中往往因为修整、烘烤等原因以及防止跑火在合箱时在分型面上铺垫的石棉绳、泥条或油灰条等,这样在分型面处增加了铸件尺寸,为了保证铸件尺寸精度,通常采用在分型面处减去一定的模样尺寸。
通常与铸件大小、工艺习惯以及铺垫材料有关。
一、名词解释铸造:采用熔炼方法,将金属熔化成液态在砂型、陶瓷型、金属型等铸型中直接成形的加工方法。
铸造工艺学:是研究铸件成形方法的一门学科,包括铸造工艺方案及参数设计、铸型材料和铸造方法、铸型及芯的制造、合金熔体充型的过程及原理与浇注系统设计、补缩系统原理及设计。
技术审查:审查零件工艺性、生产条件是否能满足铸造零件的规模、精度要求和技术要求。
零件的工艺性:零件的结构是否合理如铸件壁厚分布是否合理、厚度是否大于最小壁厚,铸件壁的联结处的联结方式是否合理,薄厚壁是否均匀过渡,拐角处是否圆角过渡,是否利于起模,是否有利于清砂。
浇注位置:浇注时铸件在铸型中所处的具体位置。
铸造工艺参数:指需要确定的工艺数据,具体包括铸造线收缩率、机械加工余量、拔模斜度、最小铸出尺寸、工艺补正量、分型负数、分芯负数和反变形量。
铸造线收缩率:指铸件在凝固过程中所产生的长度方面的缩小,表达式为%模件模100L L -L ⨯=ε机械加工余量:指在铸件加工表面上留出的,准备切去的铸件表层厚度。
往往和铸件尺寸公差配合使用。
加工余量值由两部分构成,一部分是尺寸公差CT 值,另一部分为要求的铸件机械加工余量RMA 值。
起模斜度:为了利于起模或脱芯,在模样或芯盒的出模方向设有一定的斜度,以避免损坏铸型和芯子。
最小铸出孔及槽:对于一些较小的孔和槽,如果采用铸造方法生成,往往会产生问题,如:精度、粘砂,有时铸出的孔和槽产生偏差后再用机加工方法校正反而不如直接铸死再进行机加工,故通常采用的方法是不将较小的孔和槽铸出。
工艺补正量:有时模样和芯盒的尺寸准确无误,但是铸出工件的尺寸仍不符合图样要求,对于这种情况通常采用工艺补正的方法解决。
分型负数:分型面在制造过程中往往因为修整、烘烤等原因以及防止跑火在合箱时在分型面上铺垫的石棉绳、泥条或油灰条等,这样在分型面处增加了铸件尺寸,为了保证铸件尺寸精度,通常采用在分型面处减去一定的模样尺寸。
通常与铸件大小、工艺习惯以及铺垫材料有关。
冷铁设计冷铁分为内冷铁与外冷铁。

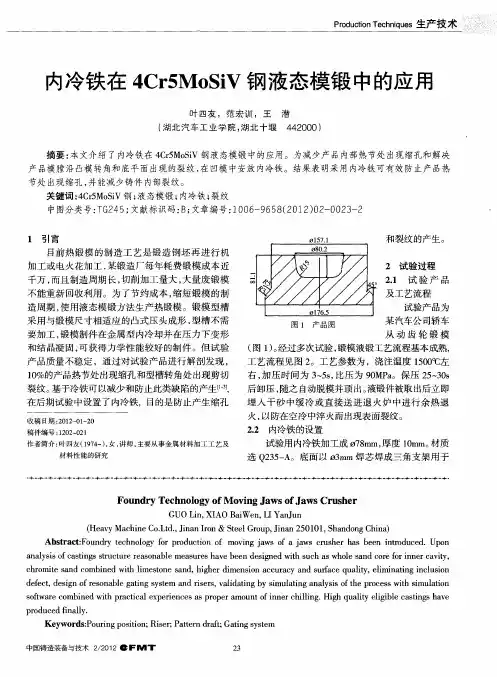

内冷铁:将金属激冷物插入铸件型腔中需要激冷的部位,使合金激冷并同铸件熔为一体,这种金属激冷物称为内冷铁,内冷铁主要用于黑色金属厚大铸样。
使用内冷铁的注意事项就是:1)使用前,内冷铁要喷丸或喷砂处理,去除表面锈蚀与油污,常镀锌或镀锡防氧化。
2)砂型内放置内冷铁后应在3h—4h内浇注,防止内冷铁上聚集水分而产生气孔。
3)承受高温、高压与质量要求很高的铸件,不宜放内冷铁。
4)放内冷铁的铸型上方应有出气孔,如上方就是暗冒口,冒口上也应有较大的出气孔。
5)采用栅状内冷铁时,单根冷铁的直径不大于30mm。
6)内冷铁在铸件加工后不得暴露,以免影响铸件的力学性能。
外冷铁:外冷铁又分为直接外冷铁与间接外冷铁两类。
1)直接外冷铁就是只与铸件的部分内外表面接触而不熔接在一起的金属激冷物,实际上它成为铸型或型芯的部分型腔表面。
2)间接外冷铁同被激冷铸件之间有10~15mm厚的砂层相隔,故又称隔砂冷铁、暗冷铁。
间接外冷铁激冷作用弱,应用较少。
使用外冷铁的注意事项为:1外冷铁紧贴铸件表面的部位应光洁,除去锈污等各种脏物,有时要刷涂料。
2 对于易产生裂纹的铸造合金浇注的铸件,使用外冷铁时应带有一定的斜度(如45°),以免型砂与冷铁分界处因冷却速度差别过大而形成裂纹。
应做成图1中(b),(c)的形式。
对铸铁与一般铸铜件,(a)、(b)、(c)均适用。
冷铁的作用1、与浇注系统与冒口配合控制铸件的凝固次序。
2、加速铸件的凝固速度,细化晶粒组织,提高铸件的力学性能。
3、减小冒口尺寸,提高工艺出品率。
冷铁材料的选择可以制作冷铁的材料很多,凡就是比砂型材料的热导率、蓄热系数大的金属与非金属材料均可选用。
生产中常用的冷铁材料有铸铁、铝合金、石墨与铜合金等,各种冷铁材料的热物理系数见下表1。
冷铁安放位置的确定冷铁能否充分发挥作用,关键在于安放的位置就是否合理。
确定冷铁在铸型中的位置,主要取决于要求冷铁所起的作用以及铸件的结构、形状,同时还需要考虑冒口与浇注系统的位置。
冷铁英文名称:chill1、简介产品名称:冷铁制造工艺:冲压,成形,锻造,车削,铸造或焊接其它名称:内外冷铁,插片冷铁,冷却钉,螺旋状内冷铁,马蹄钉和铸造钉冷铁由镀锡或涂敷防粘膜稀浆的低碳钢或线材加工而成,并且可以加工成各式各样的形状和尺寸。
无论是马蹄钉还是直杆钉都可以作为冷铁使用。
在铸造生产中,冷铁被用来控制收缩和获得定向凝固。
外冷铁放在模子中顶着铸件壁。
内冷铁被压进型芯,或模壁,这样它们的一大部分就可以伸进模穴,从而达到预期的效果。
1, IntroductionProduct Name: cold ironManufacturing process: stamping, forming, forging, machining, casting or weldingOther names: internal and external iron chill, insert the cold iron nail, cooling, helical internal chill casting, horseshoe nails and nailCold iron tin or coated by anti mucosal slurry of low carbon steel or wire processing, and can be processed into every kind of shape and size. Both nail or nail straight rod can be used as cold iron. In foundry production, cold iron is used to control the shrinkage and directional solidification. Cold iron on the top wall of mold casting. The cold iron is pressed into the core, or die wall, so one of their most can into the mold cavity, so as to achieve the desired effect.2分类为增加铸件局部冷却速度,在型腔内部及工作表面安放的金属块称为冷铁。
彩瓦机模具中冷铁的使用介绍为增加彩瓦机模具局部冷却速度,在型腔内部及工作表面安放的金属块称为冷铁。
冷铁分为内冷铁和外冷铁两大类。
放置在型腔内能与铸件熔合为一体的金属激冷块叫内冷铁;造型(芯)时放在模样(芯盒)表面上的金属激冷块叫外冷铁。
内冷铁成为彩瓦机模具的一部分,应和模具材质相同。
外冷铁用后回收,一般可重复使用。
根据彩瓦机模具材质和激冷作用强弱,可釆爪钢、铸铁、铜、铝等材质的外冷铁,还可釆爪蓄热系数比石英砂大的非金属材料,如石墨、碳素砂、铬镁砂、铬砂、镁砂、锆砂等作为激冷物使用。
彩瓦机模具冷铁的作用有:1.在冒口难于补缩的部位防止缩孔、缩松。
2.防止壁厚交叉部位及急剧变化部位产生裂纹。
3.与冒口配合使用,能加强铸件的顺序凝固条件,扩大冒口补缩距离或范围,减少冒口数目或体积。
4.用冷铁加速个别热节的冷却,使整个彩瓦机模具接近于同时凝固,既可防止或减轻铸件变形,又可提高工艺出品率。
5.改善彩瓦机模具局部的金相组织和力学性能。
如细化基体组织,提高铸件表面硬度和耐磨性等。
6.减轻或防止厚壁彩瓦机模具中的偏析。
在彩瓦机模具生产的过程中,外冷铁根据其不同的种类也起着不可忽视的重要作用。
首先(),外冷铁分为直接外冷铁和间接外冷铁两类。
直接外冷铁与彩瓦机模具表面直接接触,激冷作用强,它又可分为有气隙的和无气隙的两种;间接外冷铁同被激冷彩瓦机模具之间有10-15mm厚的砂层相隔,故又名隔砂冷铁、暗冷铁。
激冷作用弱,可避免彩瓦机模具表面产生白口层或过冷石墨层,还可避免因明冷铁激冷作用过强所造成的裂纹。
彩瓦机模具外观平整,不会出现同铸件熔接等缺陷。
我们可以通过一个小的系统试验来分析外冷铁在彩瓦机模具生产过程中起到的作用具有的特点性。
用接触面积为76mm×76mm、厚度不冋的外冷铁,浇注127mm×127mm×203mm的碳素钢长方体进行凝固速度的系统试验。
1.在开始阶段,外冷铁处钢的凝固速度大,以后外冷铁处的凝固速度同型砂处差不多。
冷铁设计冷铁分为内冷铁和外冷铁。
内冷铁:将金属激冷物插入铸件型腔中需要激冷的部位,使合金激冷并同铸件熔为一体,这种金属激冷物称为内冷铁,内冷铁主要用于黑色金属厚大铸样。
使用内冷铁的注意事项是:1)使用前,内冷铁要喷丸或喷砂处理,去除表面锈蚀和油污,常镀锌或镀锡防氧化。
2)砂型内放置内冷铁后应在3h—4h内浇注,防止内冷铁上聚集水分而产生气孔。
3)承受高温、高压和质量要求很高的铸件,不宜放内冷铁。
4)放内冷铁的铸型上方应有出气孔,如上方是暗冒口,冒口上也应有较大的出气孔。
5)采用栅状内冷铁时,单根冷铁的直径不大于30mm。
6)内冷铁在铸件加工后不得暴露,以免影响铸件的力学性能。
外冷铁:外冷铁又分为直接外冷铁和间接外冷铁两类。
1)直接外冷铁是只与铸件的部分内外表面接触而不熔接在一起的金属激冷物,实际上它成为铸型或型芯的部分型腔表面。
2)间接外冷铁同被激冷铸件之间有10~15mm厚的砂层相隔,故又称隔砂冷铁、暗冷铁。
间接外冷铁激冷作用弱,应用较少。
使用外冷铁的注意事项为:1外冷铁紧贴铸件表面的部位应光洁,除去锈污等各种脏物,有时要刷涂料。
2 对于易产生裂纹的铸造合金浇注的铸件,使用外冷铁时应带有一定的斜度(如45°),以免型砂和冷铁分界处因冷却速度差别过大而形成裂纹。
应做成图1中(b),(c)的形式。
对铸铁和一般铸铜件,(a)、(b)、(c)均适用。
冷铁的作用1.与浇注系统和冒口配合控制铸件的凝固次序。
2.加速铸件的凝固速度,细化晶粒组织,提高铸件的力学性能。
3.减小冒口尺寸,提高工艺出品率。
冷铁材料的选择可以制作冷铁的材料很多,凡是比砂型材料的热导率、蓄热系数大的金属和非金属材料均可选用。
生产中常用的冷铁材料有铸铁、铝合金、石墨和铜合金等,各种冷铁材料的热物理系数见下表1。
冷铁安放位置的确定冷铁能否充分发挥作用,关键在于安放的位置是否合理。
确定冷铁在铸型中的位置,主要取决于要求冷铁所起的作用以及铸件的结构、形状,同时还需要考虑冒口和浇注系统的位置。
