铸造工艺冷铁设计

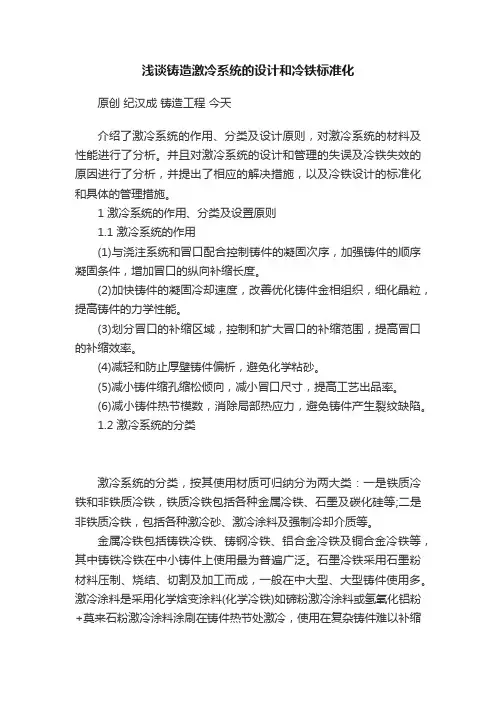

浅谈铸造激冷系统的设计和冷铁标准化原创纪汉成铸造工程今天介绍了激冷系统的作用、分类及设计原则，对激冷系统的材料及性能进行了分析。

并且对激冷系统的设计和管理的失误及冷铁失效的原因进行了分析，并提出了相应的解决措施，以及冷铁设计的标准化和具体的管理措施。

1 激冷系统的作用、分类及设置原则1.1 激冷系统的作用(1)与浇注系统和冒口配合控制铸件的凝固次序，加强铸件的顺序凝固条件，增加冒口的纵向补缩长度。

(2)加快铸件的凝固冷却速度，改善优化铸件金相组织，细化晶粒，提高铸件的力学性能。

(3)划分冒口的补缩区域，控制和扩大冒口的补缩范围，提高冒口的补缩效率。

(4)减轻和防止厚壁铸件偏析，避免化学粘砂。

(5)减小铸件缩孔缩松倾向，减小冒口尺寸，提高工艺出品率。

(6)减小铸件热节模数，消除局部热应力，避免铸件产生裂纹缺陷。

1.2 激冷系统的分类激冷系统的分类，按其使用材质可归纳分为两大类：一是铁质冷铁和非铁质冷铁，铁质冷铁包括各种金属冷铁、石墨及碳化硅等;二是非铁质冷铁，包括各种激冷砂、激冷涂料及强制冷却介质等。

金属冷铁包括铸铁冷铁、铸钢冷铁、铝合金冷铁及铜合金冷铁等，其中铸铁冷铁在中小铸件上使用最为普遍广泛。

石墨冷铁采用石墨粉材料压制、烧结、切割及加工而成，一般在中大型、大型铸件使用多。

激冷涂料是采用化学焓变涂料(化学冷铁)如碲粉激冷涂料或氢氧化铝粉+莫来石粉激冷涂料涂刷在铸件热节处激冷，使用在复杂铸件难以补缩及放置冷铁的内腔热节处。

激冷砂包括石墨砂、碳化硅砂、铬铁矿砂及锆英石砂等，一般应用在复杂铸件难以补缩及放置冷铁的内腔流道处及热节处。

强制冷却系统是向铸件的内部区域通入冷却介质(压缩空气、循环冷却水、雾化水、冰块及液态氮等)，加速铸件的凝固与冷却，改善铸件的组织结构和力学性能，加快生产周期，适应于大型厚壁铸钢件、球墨铸铁件等。

激冷系统的分类，按其使用方式可分为两大类：外激冷系统和内激冷系统。

(1)外激冷系统主要包括外冷铁及其他激冷砂，激冷涂料及强制冷却激冷方式。

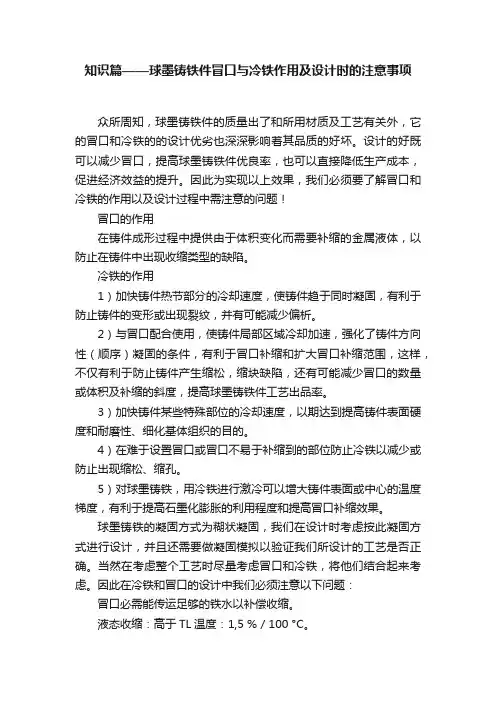

知识篇——球墨铸铁件冒口与冷铁作用及设计时的注意事项众所周知，球墨铸铁件的质量出了和所用材质及工艺有关外，它的冒口和冷铁的的设计优劣也深深影响着其品质的好坏。

设计的好既可以减少冒口，提高球墨铸铁件优良率，也可以直接降低生产成本，促进经济效益的提升。

因此为实现以上效果，我们必须要了解冒口和冷铁的作用以及设计过程中需注意的问题！冒口的作用在铸件成形过程中提供由于体积变化而需要补缩的金属液体，以防止在铸件中出现收缩类型的缺陷。

冷铁的作用1）加快铸件热节部分的冷却速度，使铸件趋于同时凝固，有利于防止铸件的变形或出现裂纹，并有可能减少偏析。

2）与冒口配合使用，使铸件局部区域冷却加速，强化了铸件方向性（顺序）凝固的条件，有利于冒口补缩和扩大冒口补缩范围，这样，不仅有利于防止铸件产生缩松，缩块缺陷，还有可能减少冒口的数量或体积及补缩的斜度，提高球墨铸铁件工艺出品率。

3）加快铸件某些特殊部位的冷却速度，以期达到提高铸件表面硬度和耐磨性、细化基体组织的目的。

4）在难于设置冒口或冒口不易于补缩到的部位防止冷铁以减少或防止出现缩松、缩孔。

5）对球墨铸铁，用冷铁进行激冷可以增大铸件表面或中心的温度梯度，有利于提高石墨化膨胀的利用程度和提高冒口补缩效果。

球墨铸铁的凝固方式为糊状凝固，我们在设计时考虑按此凝固方式进行设计，并且还需要做凝固模拟以验证我们所设计的工艺是否正确。

当然在考虑整个工艺时尽量考虑冒口和冷铁，将他们结合起来考虑。

因此在冷铁和冒口的设计中我们必须注意以下问题：冒口必需能传运足够的铁水以补偿收缩。

液态收缩：高于TL温度：1,5 % / 100 °C。

固态收缩：0 – 2- 5 %，取决于铁水的冶金质量。

冒口必须能起作用：暗冒口必须有Williams芯子和气眼，明冒口必须有发热套。

冒口有一定的补缩距离，它取决于壁厚和铁水的冶金质量。

它可以是：水平补缩距离：10 到2 倍断面厚度，垂直补缩距离：15到4倍的断面厚度。

冷铁设计冷铁分为内冷铁与外冷铁。

内冷铁:将金属激冷物插入铸件型腔中需要激冷的部位,使合金激冷并同铸件熔为一体,这种金属激冷物称为内冷铁,内冷铁主要用于黑色金属厚大铸样。

使用内冷铁的注意事项就是:1)使用前,内冷铁要喷丸或喷砂处理,去除表面锈蚀与油污,常镀锌或镀锡防氧化。

2)砂型内放置内冷铁后应在3h—4h内浇注,防止内冷铁上聚集水分而产生气孔。

3)承受高温、高压与质量要求很高的铸件,不宜放内冷铁。

4)放内冷铁的铸型上方应有出气孔,如上方就是暗冒口,冒口上也应有较大的出气孔。

5)采用栅状内冷铁时,单根冷铁的直径不大于30mm。

6)内冷铁在铸件加工后不得暴露,以免影响铸件的力学性能。

外冷铁:外冷铁又分为直接外冷铁与间接外冷铁两类。

1)直接外冷铁就是只与铸件的部分内外表面接触而不熔接在一起的金属激冷物,实际上它成为铸型或型芯的部分型腔表面。

2)间接外冷铁同被激冷铸件之间有10～15mm厚的砂层相隔,故又称隔砂冷铁、暗冷铁。

间接外冷铁激冷作用弱,应用较少。

使用外冷铁的注意事项为:1外冷铁紧贴铸件表面的部位应光洁,除去锈污等各种脏物,有时要刷涂料。

2 对于易产生裂纹的铸造合金浇注的铸件,使用外冷铁时应带有一定的斜度(如45°),以免型砂与冷铁分界处因冷却速度差别过大而形成裂纹。

应做成图1中(b),(c)的形式。

对铸铁与一般铸铜件,(a)、(b)、(c)均适用。

冷铁的作用1、与浇注系统与冒口配合控制铸件的凝固次序。

2、加速铸件的凝固速度,细化晶粒组织,提高铸件的力学性能。

3、减小冒口尺寸,提高工艺出品率。

冷铁材料的选择可以制作冷铁的材料很多,凡就是比砂型材料的热导率、蓄热系数大的金属与非金属材料均可选用。

生产中常用的冷铁材料有铸铁、铝合金、石墨与铜合金等,各种冷铁材料的热物理系数见下表1。

冷铁安放位置的确定冷铁能否充分发挥作用,关键在于安放的位置就是否合理。

确定冷铁在铸型中的位置,主要取决于要求冷铁所起的作用以及铸件的结构、形状,同时还需要考虑冒口与浇注系统的位置。

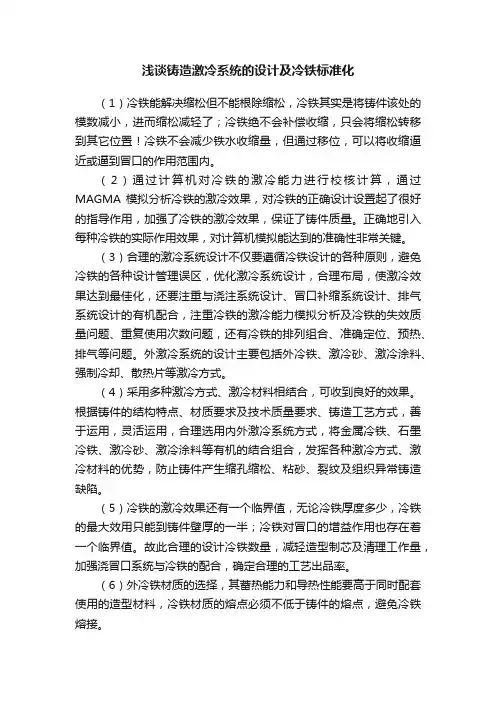

浅谈铸造激冷系统的设计及冷铁标准化（1）冷铁能解决缩松但不能根除缩松，冷铁其实是将铸件该处的模数减小，进而缩松减轻了；冷铁绝不会补偿收缩，只会将缩松转移到其它位置！冷铁不会减少铁水收缩量，但通过移位，可以将收缩逼近或逼到冒口的作用范围内。

（2）通过计算机对冷铁的激冷能力进行校核计算，通过MAGMA 模拟分析冷铁的激冷效果，对冷铁的正确设计设置起了很好的指导作用，加强了冷铁的激冷效果，保证了铸件质量。

正确地引入每种冷铁的实际作用效果，对计算机模拟能达到的准确性非常关键。

（3）合理的激冷系统设计不仅要遵循冷铁设计的各种原则，避免冷铁的各种设计管理误区，优化激冷系统设计，合理布局，使激冷效果达到最佳化，还要注重与浇注系统设计、冒口补缩系统设计、排气系统设计的有机配合，注重冷铁的激冷能力模拟分析及冷铁的失效质量问题、重复使用次数问题，还有冷铁的排列组合、准确定位、预热、排气等问题。

外激冷系统的设计主要包括外冷铁、激冷砂、激冷涂料、强制冷却、散热片等激冷方式。

（4）采用多种激冷方式、激冷材料相结合，可收到良好的效果。

根据铸件的结构特点、材质要求及技术质量要求、铸造工艺方式，善于运用，灵活运用，合理选用内外激冷系统方式，将金属冷铁、石墨冷铁、激冷砂、激冷涂料等有机的结合组合，发挥各种激冷方式、激冷材料的优势，防止铸件产生缩孔缩松、粘砂、裂纹及组织异常铸造缺陷。

（5）冷铁的激冷效果还有一个临界值，无论冷铁厚度多少，冷铁的最大效用只能到铸件壁厚的一半；冷铁对冒口的增益作用也存在着一个临界值。

故此合理的设计冷铁数量，减轻造型制芯及清理工作量，加强浇冒口系统与冷铁的配合，确定合理的工艺出品率。

（6）外冷铁材质的选择，其蓄热能力和导热性能要高于同时配套使用的造型材料，冷铁材质的熔点必须不低于铸件的熔点，避免冷铁熔接。

（7）造型制芯时，冷铁的准确定位非常关键重要，直接影响到冷铁的激冷效果、铸件尺寸精度及后续清理工作量。

在生产较大较大件生产时，安放冷冷铁是保证铸件同时凝固，避免铸件缩孔、疏松的常用措施。

一、冷铁的作用：1.减小冒口尺寸，提高工艺出品率。

2.在铸件难以设置冒口的部位，放置冷铁可防止缩孔，缩松。

3.在局部部位使用冷铁可控制铸件的顺序凝固，增加冒口的补缩距离。

4.消除局部热应力，防止裂纹。

冷铁分为外冷铁和内冷铁。

外冷铁置于铸件外壁，安放在型砂中，冷铁上面喷涂涂料，一般在落砂时冷铁就能脱离铸件。

内冷铁是将激冷冷插入型中需要激冷的部分，使冷铁与铸件熔为一体，内冷铁主要用于黑色金属厚大铸件生产中。

内冷铁的激冷作用比外冷铁大得多，所以用量要适当。

如内冷铁重量过大，则不能很好地熔合，影响铸件的机械性能，严重时引起铸件裂纹。

重量过小则不能有效消除缩孔、缩松。

内冷铁重量的经验估算公式为：G冷二0.28(G2-G1)式中G冷为内冷铁的重量；G2为铸件厚壁处重量；G1为铸件壁薄处重量。

5.2使用内冷铁的注意事项:使用前"内冷铁要喷丸或喷砂处理，去除表面锈蚀和油污，常镀锌或镀锡防氧化。

砂型内放置内冷铁后及时浇注，防止内冷铁上聚集水分而产生气孔。

时长一般不超过4h°对放置有较多内冷铁的铸型，浇注前最好用喷灯加热，去除内冷铁表面的水分。

承受高温、高压和质量要求很高的铸件，不宜放置内冷铁。

放置内冷铁的铸型上方应有出气孔，如上方是暗冒口，冒口上也应有较大的出气孔。

采用栅状内冷铁时，单根冷铁的直径不大于30mm。

内冷铁在铸件加工后不得暴露，以免影响铸件的力学性能。

2.3外冷铁分直接外冷铁与间接外冷铁。

使用外冷铁的注意事项：外冷铁紧贴铸件表面的部位应光洁，除去锈污等各种脏物，有时要刷涂料。

对于易产生裂纹的铸造合金浇注的铸件，使用外冷铁时应带有一定的斜度以免型砂和冷铁分界处因冷却速度差别过大而形成裂纹。

外冷铁边缘与砂型相接处不宜有尖角砂。

可以选择随形冷铁。

选择恰当的外冷铁厚度。

太薄的外冷铁只在凝固初期发生微弱的激冷作用，甚至会与铸件熔合在一起。

冷铁设计冷铁分为内冷铁和外冷铁。

内冷铁：将金属激冷物插入铸件型腔中需要激冷的部位，使合金激冷并同铸件熔为一体，这种金属激冷物称为内冷铁，内冷铁主要用于黑色金属厚大铸样。

使用内冷铁的注意事项是：1）使用前，内冷铁要喷丸或喷砂处理，去除表面锈蚀和油污，常镀锌或镀锡防氧化。

2）砂型内放置内冷铁后应在3h—4h内浇注，防止内冷铁上聚集水分而产生气孔。

3）承受高温、高压和质量要求很高的铸件，不宜放内冷铁。

4）放内冷铁的铸型上方应有出气孔，如上方是暗冒口，冒口上也应有较大的出气孔。

5）采用栅状内冷铁时，单根冷铁的直径不大于30mm。

6）内冷铁在铸件加工后不得暴露，以免影响铸件的力学性能。

外冷铁：外冷铁又分为直接外冷铁和间接外冷铁两类。

1）直接外冷铁是只与铸件的部分内外表面接触而不熔接在一起的金属激冷物，实际上它成为铸型或型芯的部分型腔表面。

2）间接外冷铁同被激冷铸件之间有10～15mm厚的砂层相隔，故又称隔砂冷铁、暗冷铁。

间接外冷铁激冷作用弱，应用较少。

使用外冷铁的注意事项为：1外冷铁紧贴铸件表面的部位应光洁，除去锈污等各种脏物，有时要刷涂料。

2 对于易产生裂纹的铸造合金浇注的铸件，使用外冷铁时应带有一定的斜度（如45°），以免型砂和冷铁分界处因冷却速度差别过大而形成裂纹。

应做成图1中（b），（c）的形式。

对铸铁和一般铸铜件，（a）、（b）、（c）均适用。

冷铁的作用1.与浇注系统和冒口配合控制铸件的凝固次序。

2.加速铸件的凝固速度，细化晶粒组织，提高铸件的力学性能。

3.减小冒口尺寸，提高工艺出品率。

冷铁材料的选择可以制作冷铁的材料很多，凡是比砂型材料的热导率、蓄热系数大的金属和非金属材料均可选用。

生产中常用的冷铁材料有铸铁、铝合金、石墨和铜合金等，各种冷铁材料的热物理系数见下表1。

冷铁安放位置的确定冷铁能否充分发挥作用，关键在于安放的位置是否合理。

确定冷铁在铸型中的位置，主要取决于要求冷铁所起的作用以及铸件的结构、形状，同时还需要考虑冒口和浇注系统的位置。

铸造激冷系统的设计和冷铁标准化分析本文主要围绕着激冷系统性能和材料进行了探究，并介绍激冷系统的设计原则，同时还对冷铁设计标准和具体管理进行了探究。

标签：激冷系统;冷铁标准;分析冷铁设计和生产标准应按照铸件标准对其进行设计，而且冷铁铸件质量也是非常重要的，要知道，冷铁的设计和管理在某种程度上能够体现铸造企业实际管理水平。

一、激冷系统的设计原则其一，在实际设计中对于外冷铁的位置选择和激冷能力选择尽量不要扰乱凝固条件和顺序，而且在实际应用中更不要堵塞补缩通道。

其二，外形设计不要留有尖角，不要过长，更不要过于太大，而且冷铁之间还要预留一定的空间缝隙，以此能够有效避免铸件产生裂纹。

其三，要将外冷铁设置在铸件的底部、端面或侧面（如图一），若是将其设置在顶部，那么在一定程度上将会影响外冷铁将型腔排气，会形成气隔现象。

其四，在设计中外冷铁的表面应保持光洁平整，禁止出现凹坑或气孔现象，同时还要保持着冷铁干燥，以此来防止出现冷凝现象，最终导致铸件气孔出现缺陷。

其五，在选择材质过程中一定要合理材质，要求不仅要有导热能力，还有有蓄热能力，同时还要高于配套使用建造材料，要知道，冷铁材质的熔点不能低于铸件熔点，这样能够有效避免冷铁出现铁熔接的现象。

其六，外冷铁要放置在砂芯中，避免因清理难度过大从而影响铸件尺寸的精准度。

其七，一定要对外冷铁进行预热，使其能够有效避免冷铁中出现湿气的现象，即使使用的是树脂砂造型制芯，也要一定保持着冷铁与室内温度保持一致，若是在冬天那么就更要对其进行预热处理，使其能够避免材质因低温出现阻碍硬化的现象，使其做制作的冷铁铸型紧实度差。

其八，为避免冷铁在实际应用中出現锈蚀现象，可在冷铁表面涂刷耐火醇基涂料，同时还要将冷铁表面浸涂浓度控制在8 °Bé～12 °Bé水玻璃溶液中以此来形成一层保护膜，这样能够有效延缓冷铁的使用时间（如图二），以此来防止铸件出现气孔缺陷。
