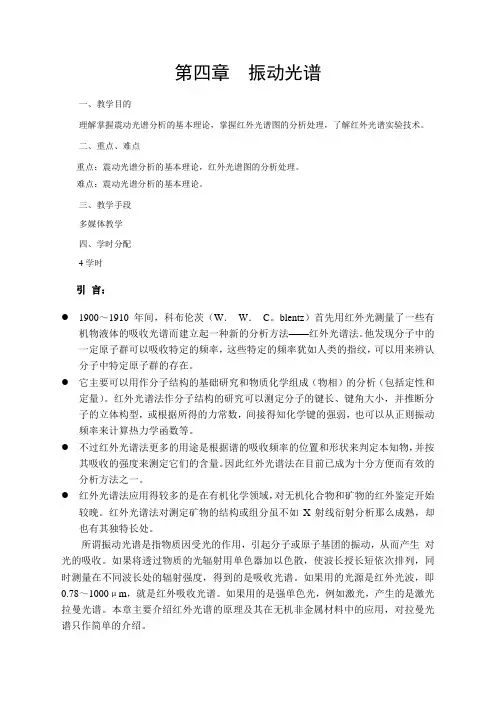

第四章振动光谱一、教学目的理解掌握震动光谱分析的基本理论，掌握红外光谱图的分析处理，了解红外光谱实验技术。

二、重点、难点重点：震动光谱分析的基本理论，红外光谱图的分析处理。

难点：震动光谱分析的基本理论。

三、教学手段多媒体教学四、学时分配4学时引言：●1900～1910年间，科布伦茨（W．W．C。

blentz）首先用红外光测量了一些有机物液体的吸收光谱而建立起一种新的分析方法——红外光谱法。

他发现分子中的一定原子群可以吸收特定的频率，这些特定的频率犹如人类的指纹，可以用来辨认分子中特定原子群的存在。

●它主要可以用作分子结构的基础研究和物质化学组成（物相）的分析（包括定性和定量）。

红外光谱法作分子结构的研究可以测定分子的键长、键角大小，并推断分子的立体构型，或根据所得的力常数，间接得知化学键的强弱，也可以从正则振动频率来计算热力学函数等。

●不过红外光谱法更多的用途是根据谱的吸收频率的位置和形状来判定本知物，并按其吸收的强度来测定它们的含量。

因此红外光谱法在目前已成为十分方便而有效的分析方法之一。

●红外光谱法应用得较多的是在有机化学领域，对无机化合物和矿物的红外鉴定开始较晚。

红外光谱法对测定矿物的结构或组分虽不如X射线衍射分析那么成熟，却也有其独特长处。

所谓振动光谱是指物质因受光的作用，引起分子或原子基团的振动，从而产生对光的吸收。

如果将透过物质的光辐射用单色器加以色散，使波长授长短依次排列，同时测量在不同波长处的辐射强度，得到的是吸收光谱。

如果用的光源是红外光波，即0.78～1000μm，就是红外吸收光谱。

如果用的是强单色光，例如激光，产生的是激光拉曼光谱。

本章主要介绍红外光谱的原理及其在无机非金属材料中的应用，对拉曼光谱只作简单的介绍。

红外光谱法就逐渐形成了一个极其有效而广泛的分析方法。

它主要可以用作分子结构的基础研究和物质化学组成（物相）的分（包括定性和定量）。

红外光谱法作分子结构研究可以测定分子的键长、键角大小，并推断分子的立体构型，或根据所得的力常数，间接得知化学键的强弱，也可以从正则振动频率来计算热力学函数等。

分子的振动模型

分子的振动模型

红外光谱有时又称为分子的转动-振动光谱。这是因为：中红外光波波长的能量恰在分子
振动能级间隔范围，故中红外光谱属于振动光谱；远红外或微波波长的能量位于分子转动能级
间隔，故远红外或微波光谱有时称为分子转动光谱；电子跃迁的能级间隔位于可见光或紫外光
波长能量范围，在红外光谱中不可能出现。本课程只讨论分子的振动Байду номын сангаас级变化和吸收。
图 5 甲基、次甲基、苯环振动方式
4.1.4 红外光和红外吸收 1 红外光的波长范围及性质 红外光是一种电磁波，它的波长介于可见光与微波的波长之间的一段电磁辐射区，波长在
1~1000μm。电磁波的划分见图 6.
图 6 电磁波的划分 红外光是一种不可见的光线，所以，它具有一切光所具有的性质。例如，它也是按直线传 播，也服从于光的折射、反射定律，也会产生干涉、衍射以致偏振等现象。但是与可见光相比， 红外光子的能量要小得多，以中红外光为例，它的光子能量均在 1ev 以下。红外辐射的热效率 特别高，可以利用来烘干，作人体理疗以及取暖等。此外，红外光在通过云雾等充满悬浮粒子 的物质时，不易产生散射现象，具有较强的穿透能力，所以红外线也常用来作通信及探测目标 等用途。 按波长不同划分，红外光可为三个区域： 1.0~2.5μm：近红外区域； 2.5~25μm：中红外区域； 25~1000μm：远红外区域。
E E0 Et Er Ev Ee 式中 E0 为分子内在的能量，不随分子运动而改变，为固定值； Et 、 Er 、 Ev 和 Ee 分别为分子
移动、转动、振动和电子能量。
由于 Et 是分子或原子从空间一个位置移向另一个位置时所具有的能量，其大小与一般的
动能方程一致， Et

1 2
的一些振动模式是等效的，特别是由于分子的对称性会产生相同频率的振动，于是相同振动频 率的振动吸收发生重叠，使得红外光谱中真正的基频吸收数目常小于基本振动形式的数目，如 CO2 应当有的基本振动数为 4 个，如图个 4，其中 ν2，ν4 是弯曲振动。它们的振动形式是等效 的，所以基频振动的频率相等，因此，它们在红外光谱图上就是同一吸收谱带（667cm-1）。 我们把这种现象称为振．动．的．简．并．，凡两个振动形式相同的称为二重简并。分子的对称性愈高简 并度就越大，例如 SO42-和 SiO44-，除二重简并外、还有三重简并，如图 5 是 SiO44-上的振动形 式。理论上应有 15-6=9 个振动，但是它有一个两重简并、两个三重简并和一个独立振动。

第四章 振动光谱教学课件

第四章 振动光谱教学课件
而能级跃迁是量子化(quantization)的，因此 只有光子的能量恰等于两个能级之间的能量 差(energy difference)时（即ΔE）才能被吸 收
2020/10/18
中红外光波(lightwave)波长的能量恰在分子振 动能级间距(spacing)范围，因此红外光谱又称 为振动光谱。
2020/10/18
4.2红外光谱（Infrared spectroscopy）
红外谱图及表示方法 红外谱图的信息 红外谱带的划分 影响红外谱图的因素
2020/10/18
4.2.1 红外谱图及表示方法
连续的红外光与分子相互作用时，若分子中原子间
的振动频率恰与红外光的某一频率相等时就引起共
谱带的数目很多，往往很难给予明确的归属
2020/10/18
4.2.3 红外谱带的划分
特征频率（官能团）区的划分 1. 4000-2500cm-1，X-H伸缩振动区，（X=C，
O，N，S）
H-O吸收峰通常出现在3650-3200 cm-1之间 N-H的伸缩振动在3500-3100cm-1。 饱和碳原子上的C-H伸缩振动出现在3000
其中 E0是分子内在的能量，不随分子运动而改变， 即是固定的；
E电子、E振动、E转动、E移动分别为分子的电子运动 (electric movement)，分子的振动(vibrational movement)，转动(rotational movement)和移动 运动(shift movement)的能量。
cm-1以下。 不饱和碳原子上的=C-H（ΞC-H）出现在
3000 cm-1以上。
2020/10/18
4.2.3 红外谱带的划分
特征频率（官能团）区的划分 2. 2500-2000cm-1 三键，累计双键伸缩振动

振动光谱

振动光谱

振动光谱\基本原理\分子振动模型
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
4.1.1 光与分子的相互作用 光是一种波，可以使用波的基本公式：
振动光谱\基本原理\光与分子的相互作用
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
振动吸收的条件
1 振动频率与红外光光谱段的某频率相等； 2 必须有偶极距的变化。
我们把产生红外辐射吸收的振动称为红外活性振动， 把不发生吸收红外辐射的振动称为非红外活性振动。
链接：偶极矩μ＝r×q。偶极距越大，键的极性越大。
振动光谱\红外光谱\红外光
/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

第四章 振动光谱

第四章 振动光谱

影响谱带强度的因素
吸收带的强度主要决定于 偶极矩的变化和能级跃 迁的几率。
谱带的强度用透过率或吸 光度A来表示，当吸光 度A＞ 100时，认为谱 带很强（Very
影响谱带强度的因素－－偶极矩 的变化
偶极矩的变化： 振动过程偶极 矩的变化是决
●原子的电负性大小，两原子间电负性差 越大，则伸缩振动时引起的吸收也越 强。
●谱带的形状:化合物较纯,谱带尖锐,对称性好,混合物 则有时出现谱带的重叠和加宽,
●谱带的强度:基频吸收的强度较大,
谱带强度
式中，A为吸光度或摩尔吸收系数，I0和I分别 为入射光和透射光的强度，T为透射比，b为 样品厚度（cm），k为吸收系数（cm-1）
五、影响红外光谱图的因素
---理论自由度和谱带数目
分子的运动可分为移动、转动、 振动和分子内的电子运动。 ●移动能级Et只是温度的函 分子的总能量可以表示为： 数，即
式
中Ee，分E别、为E分0、子E的t、总Er能、量Eν
、 ，
分子的内在能量，分子的移
动，转动，振动和电子能量。
●转动，振动和电子能量。 Er、Eν、Ee的能量都是量子
化的，具有能级跃迁现象。
分别称为和频和差频。
红外光和红外光谱
近红外区域：
红外光是一种电磁波，波 长介开可见光、红色光 和微波之间的电磁辐射，
0.77—1000μm 中红外区域：
波长为0.77—1000μm , 3.0—30μm
可分为三个区域。
远红外区域
30—1000μm
四、红外光谱图及表示法
红外光谱图及表示法
用光波波长(或波数)相对于光的透过率作图,得 到红外光谱图.
无机化合物的基团大多产生在这一波长范围内有机化合物有许多键的振动频率相近强度差别也不大且原子质量也相似谱带出现的区域就相近这一区域的吸收带数量密集而复杂各个化合物在结构上的微小差别在这里都可以区别出来就如人的指纹因而称为指纹区水的振动及相关谱带不对称振动3756cm1对称振动

第四章 振动光谱

第四章 振动光谱

差说明晶体结构中键长与键角有差别，引起振动频率有 一定变化范围，每一谱带形状就不稳定。可用半高宽表 示（width at half full maximum, WHFM)。
4 红外吸收峰的强度
吸收强度的 强度决定于振动时偶极矩变化大小。偶极矩变化愈 大，吸收强度愈大；偶极矩变化愈小，吸收强度愈 小；没有偶极矩变化, 则不产生红外吸收。 例：VC=O 吸收强度大于 VC=C 峰或吸收峰很弱。 吸收强度的表示： vs (偶极矩变化ε > 200)、s(ε = 75~200)、 m(ε = 25~75)、 w(ε = 5~25)、vw(ε < 5)。

电磁波与物质的作用： E=hν =hc/λ 电磁波的产生与两个能态上粒子的跃迁有关。 在不同能量电磁波作用下, 物质的不同状态将 出现共振吸收( Resonance), 形成共振谱。


在不同能量电磁波作用下, 物质的不同状 态将出现共振吸收( Resonance), 形成共 振谱。
物质的能量状态与对应的共振谱
例2： CO2（极性分子） 振动自由度=3*3-5=4 振动形式：


振动相同，简并状态 Vs振动为非活性振动，振动波数1388cm-1，但不吸收红外 光。 注: + 表示垂直屛面向内移动，- 表示垂直屛面向外移动。



三、振动吸收的条件 1、振动的频率（IR）与光谱中某段频率相同， 或者说，IR光的某些光子能量要与振动能相吻 合。——必要条件 2、振动必须引起偶极矩变化，才是IR活性的。 即正负电荷中心的间距发生变化。——IR活性振 动。 3、如果振动引起极化率变化，才是Raman活性 的。在电磁波的作用下，正负电荷出现诱导偶极 矩，有些振动是红外活性的，但非拉曼活性，有 些相反。有些是双活性的，有些是双非活性的。

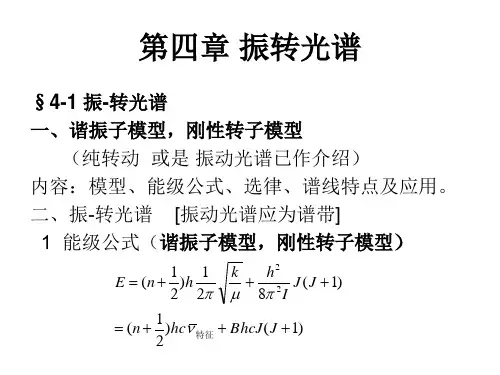

第四章 振转光谱

第四章 振转光谱

E (n, J → n + 1, J + 1) = hcν 特征 + 2 Bhc( J + 1) ( J = 0,1,2,⋯) E (n, J → n + 1, J − 1) = hcν 特征 − 2 BhcJ ( J = 1,2, ⋯)
ν = (n, J → n + 1, J + 1) = ν 特征 + 2 B( J + 1)
1、离解能的定义(D，和D0）： 2、离解能的计算 (1)方法一：
1 1 E = (n + )hcν 特征 − (n + ) 2 hcxeν 特征 2 2
能级差： 能级差：
∆E(n, n − 1) = hcν 特征 − 2nhcxeν 特征
结论： 增加 间隔变小， 增加， 足够大时， 结论：n增加，间隔变小，当n足够大时， 足够大时
ν = (n, J → n + 1, J + 1) = ν 特征 + 2 B( J + 1)
( J = 0,1,2,⋯) ( J = 1,2, ⋯) ( J = 0,1,2,⋯)
ν (n, J → n + 1, J − 1) = ν 特征 − 2 BJ ν (n, J → n + 1, J ) = ν 特征
ν （0 → n) = [ν 特征 − (n + 1) xe ]nν 特征
ν （0 → 1) = [ν 特征 − 2 xe ]ν 特征 ν （0 → 2) = [ν 特征 − 3xe ]2ν 特征 ν （0 → 3) = [ν 特征 − 4 xe ]3ν 特征
1、为什么称谱带？（振转） 、为什么称谱带？（振转） ？（振转
( J = 0,1,2,⋯)

分子光谱4多原子振动光谱

分子光谱4多原子振动光谱
1651cm-1
CO 由于具有三键性质，CO伸缩振动的峰位 在 2148cm-1
CO与金属原子或离子M络合配位 形成金属 羰化物 M-CO
结果在金属羰化物的红外光谱中，可以看到， CO伸缩振动的谱带相对CO发生红移
这是由于M的d电子进入CO的反键轨道，形成 反馈键，造成CO的键级下降所致
振动形式（多原子分子）
（一）伸缩振动 指键长沿键轴方向发生周期性变化的振动
1．对称伸缩振动：键长沿键轴方向的运动同时发生
AX 2型分子
s CH 2
~
2850cm1
AX 3型分子
s CH 3
~
2870cm1
2．反称伸缩振动：键长沿键轴方向的运动交替发生
AX 2型分子
as CH 2
~
2925cm1
AX 3型分子
as CH 3
多原子振动光谱
振动的经典动力学描述
对于n原子分子，各个原子在平衡位置 附近振动，振动动能为
T= 1 2
N
i
mi[(
dxi )2+ dt
dyi dt
)2+
dzi )2] dt
(
(
为简化方程，把直角坐标变为质量权重坐标
q1=(m1)1/2x1 q2=(m1)1/2y1 q3=(m1)1/2z1 q4=(m2)1/2x2 ……….
COOH
1740cm-1
振动 1 简并振动 2 非简并振动
uijqiqj
牛顿第二定律 F=ma
Fa,x=-
V xa
Fa,x=mi
d2xa dt2
由于 qi=ma1/2xa
V
=
V qi =ma1/2
V
xa

《振动光谱》课件

《振动光谱》课件
局限性：需要样品具有足够 的拉曼活性，对某些样品不
适用
核磁共振谱
原理：利用核磁共 振现象，测量样品 中的核磁共振信号
应用：广泛应用于 有机化合物、生物 大分子、金属离子 等的结构分析和定 量分析
特点：具有高灵敏 度、高分辨率、无 破坏性等优点
技术：包括核磁共 振波谱、核磁共振 成像等
紫外可见光谱
应用领域的拓展与深化
生物医学领域：用于蛋白质、核酸等生物 大分子的结构分析和功能研究
材料科学领域：用于新材料的研发和性能 优化
环境科学领域：用于污染物监测和治理
化学领域：用于化学反应机理的研究和反 应动力学的模拟
物理领域：用于量子力学和凝聚态物理的 研究
航空航天领域：用于航天器和航天材料的 性能测试和优化
振动光谱的原理
振动光谱是研究分子振动能级的一 种光谱技术
振动光谱可以分为红外光谱和拉曼 光谱两种
添加标题
添加标题
添加标题
添加标题
振动光谱的原理是利用分子振动能 级之间的跃迁来产生光谱信号
红外光谱和拉曼光谱的原理分别是 利用分子振动能级之间的跃迁和分 子振动能级之间的拉曼散射来产生 光谱信号
振动光谱的应用
THANK YOU
汇报人：
提高分辨率：通过 改进仪器和算法， 提高光谱分辨率， 实现更精确的测量
提高灵敏度：通过 改进仪器和算法， 提高光谱灵敏度， 实现更微弱信号的 检测
提高速度：通过改 进仪器和算法，提 高光谱测量速度， 实现更快速的测量
提高自动化程度： 通过改进仪器和算 法，提高光谱测量 的自动化程度，实 现无人值守的测量
紫外可见光谱是电磁波谱的一部分，波长范围为200-800nm 紫外可见光谱包括紫外光谱和可见光谱，其中紫外光谱的波长范围为200400nm，可见光谱的波长范围为400-800nm 紫外可见光谱的应用广泛，包括化学分析、生物医学、环境监测等领域

第四章 光谱分析法导论

第四章 光谱分析法导论
I篇 光谱学分析方法
22:51
1
第四章 光谱分析法导论
Basic of Spectrometry analysis
光学分析法是根据物质发射的电磁辐射或电磁辐射 与物质相互作用而建立起来的一类分析化学方法。
这些电磁辐射包括从射线到无线电波的所有电磁波谱 范围，而不只局限于光学光谱区。电磁辐射与物质相互 作用的方式有发射、吸收、反射、折射、散射、干涉、 衍射、偏振等。
22:51
9
辐射的速度、频率和波长之间的关系
c =λ
注意： 辐射的频率只决定于辐射源，与介质无关 。 在真空中，辐射的传播速度与频率无关， 且有它们的最大值。
c 3×1010 cm·s-1
22:51
10
波数的定义
有时用波数来描述电磁辐射，波数的定 义是每厘米内该波的振动次数。
=104/λ(μm)=107/λ(nm)
22:51
40
2.光栅 光栅由玻璃片或金属片制成，其上准确地 刻有大量宽度和距离都相等的平行线条（刻 痕），可近似地将它看成一系列等宽度和等 距离的透光狭缝。
光栅光谱的产生是多狭缝干涉和单狭缝衍 射两者联合作用的结果。
22:51
41
22:51
42
右图为平面反射 光栅的一段垂直于刻线 的截面。
它的色散作用可用光 栅公式表示
核磁共振波谱法 质谱法
22:51
4
非光谱法是基于辐射能与物质相互作用时， 不包含物质能级之间的跃迁，电磁辐射只改 变了传播方向或某些物理性质，如折射、偏 振等。
X射线衍射、透射电镜、扫描电镜等。
22:51
5
第一节 电磁辐射的波动性
电磁辐射在传播时表现出波的性质，如反射、 折射、衍射、干涉和散射等。

振动光谱学的原理和应用

振动光谱学的原理和应用

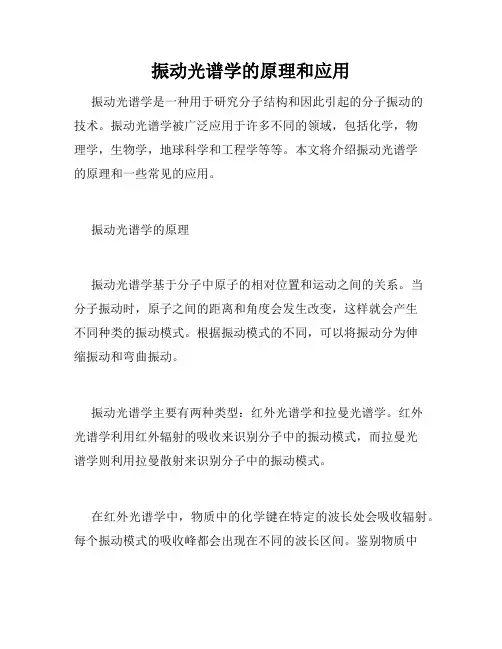

振动光谱学的原理和应用振动光谱学是一种用于研究分子结构和因此引起的分子振动的技术。
