管道颜色标准

消防管道颜色规范消防管道颜色规范是为了标识和辨别消防设施管道，便于人们在紧急情况下快速辨认和使用。

以下是消防管道颜色规范的详细说明。

1. 灭火器管道：常用颜色为红色。

这是因为红色是警示色，具有醒目的作用，能够迅速吸引人们的注意力。

红色的灭火器管道通常用来引导人们找到灭火器，并在紧急情况下使用。

2. 水源管道：常用颜色为蓝色。

蓝色代表水，使用蓝色标识水源管道可以使人们迅速辨认出管道中流动的是水。

这样，在火灾或紧急事故发生时，人们可以迅速找到水源进行灭火或应急处理。

3. 污水管道：常用颜色为黄色。

黄色常用于表示危险或警示，使用黄色标识污水管道可以让人们知道管道中流动的是污水，提醒注意避免接触和污染。

4. 气体管道：常用颜色为绿色。

绿色通常用于表示气体或化学物质，标识绿色的气体管道可以让人们知道管道中流动的是气体，提醒注意防止泄漏和爆炸等危险情况。

5. 蒸汽管道：常用颜色为白色。

白色常用于表示蒸汽或高温物质，蒸汽管道通常用白色进行标识，以防止人们因接触高温管道而受伤。

6. 其他管道：对于其他类型的管道，可以使用黄色和黑色相间的条纹进行标识。

这种颜色组合可以产生明显的对比效果，使管道在背景中更加突出，方便人们迅速识别。

除了颜色的标识规范，还需要注意以下几个方面：1. 标识清晰明确：标识应该清晰、明确，以便人们迅速识别和辨认。

标识应该进行定期维护和更新，防止因磨损或褪色导致识别困难。

2. 标识位置准确：标识应该放置在与管道相连的位置，以便人们能够直观地找到管道并辨认其用途。

标识应该在管道的起点和终点部位都进行标注。

3. 标识图案标准：标识图案应该遵循国家和地方标准，确保与其他设施的标识一致性，以减少混淆和误解。

消防管道颜色规范的实施可以提高消防设施的可视性和辨识度，增强人们的消防意识和应急反应能力，从而有效减少火灾和事故带来的损失。

因此，遵循消防管道颜色规范是非常重要的。

各类管道用色标准
全厂栏杆采用黄黑相间的标识色，黑色统一为30cm，黄色为40cm。

涂刷不允许存在漏刷，流挂，露底或皱皮等缺陷，黄黑漆间整齐连续。

GB八种管道色常用介质名称涂色管道注字注字颜色
1.空气浅灰 1.工业水绿上（下）水白
2.氧气淡蓝 2.井水绿井水白
3.其他液体黑色 3.生活水绿生活水白
4.可燃液体棕色 4.过滤水绿过滤水白
5.酸或碱紫色 5.循环上（下）水绿循环水白
6.气体中黄 6.软化水绿软化水白
7.水蒸气大红7.清净下水绿清净下水白
8.水艳绿8.热循环水暗红热循环水白
9.消防水绿消防水红
10.消防泡沫红消防泡沫白
11.冷冻水淡绿冷冻水红
12.冷冻盐水淡绿冷冻盐水。

管道表面涂色标准规定为了做好12000吨/年三聚氰胺项目及配套工程的试车开车工作，技术科根据原化工部的规定和集团制定的规范，下达管道涂色的规定，规定如下：1、管道的涂漆1.1 凡是不锈钢、铝材、塑料制造的管道均不另行涂漆，但需涂色标漆。

1.2消防设施：如消防栓、报警器、消防箱等器材用大红色，危险设施如放射源等涂黄色与黑色间隔斜条。

2、管道输送介质的区别2.1除遵循上述规定以外，一些不保温的管道面漆按管道颜色表格涂色，以便识别管内介质、介质的种类和状态。

2.2保温管道的保护壳表面，用玻璃丝布的，按照管道颜色表格涂色，以便识别管内介质的种类和状态。

以白铁皮、铝皮或复合硅酸盐材料的表面，虽不涂色，但应涂识别色环，色环一般用双环，其间距和尺寸见表1。

2.3为有利于识别管内流体的性质、名称和流向，在主要管道上应标出介质的流向，并写明介质的名称、管道规格。

2.3.1箭头尺寸见表22.3.2介质名称用全称，如二氧化碳、循环水，名称读写顺序方向与管道平行。

2.4识别标志涂刷地点：直管段、管道拐弯处、分支处、穿墙前后、楼面上下、界区交接处，特别是设备、机泵进出口处都应涂刷。

在管段部分，以管架跨度为标注间距，并列管标注要互相错开。

2.5流向标记的颜色当管道涂刷识别色漆时，流向标记应用色彩对比度大的颜色，一般用红色。

如管道基本色为红色或黑色时，箭头则用白色。

当管道涂刷识别色环时，流向标记涂刷在两组色中间，颜色应与色环颜色一致。

D N＜50时，，流向标记挂牌表示，标牌（矩形250×100mm）上面应标明流体名称，并在标牌的一端标示流体流向。

2.6注字要求字体，中文为仿宋体，见表33、管道涂色和注字标准见附表4。

表1D N*保温管道以保温后D G计算表2表3表4山东海化魁星化工有限公司生产处二〇〇〇年五月一日。

管道颜色标准管道防腐及油漆：1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。

涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。

2．溢、泄水管外壁刷蓝色调和漆二道。

3．雨水管外壁刷白色调和漆二道。

4．压力排水管外壁刷灰色调和漆二道。

5．消火栓管刷樟丹二道，红色调和漆二道。

自动喷水管刷樟丹二道，红色黄环调和漆二道。

6．管道支架除锈后刷樟丹二道，灰色调和漆二道。

但铜管应在管道与支架之间加橡胶垫隔绝。

7．钢筋混凝土水池内壁做三层玻璃布，并要求一层玻璃布一层无毒环氧树脂交错施工，其粘接应密实无空隙，然后再刷无毒瓷釉防腐涂料；水池内的管道、爬梯及附配件刷无毒瓷釉防腐涂料。

管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2021)工业管道的基本识别色、识别符号和安全标识 (GB 7231－2021)国家标准局批准 2021－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。

本标准适用于工业生产中非地下埋没的气体和液体的输送管道。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

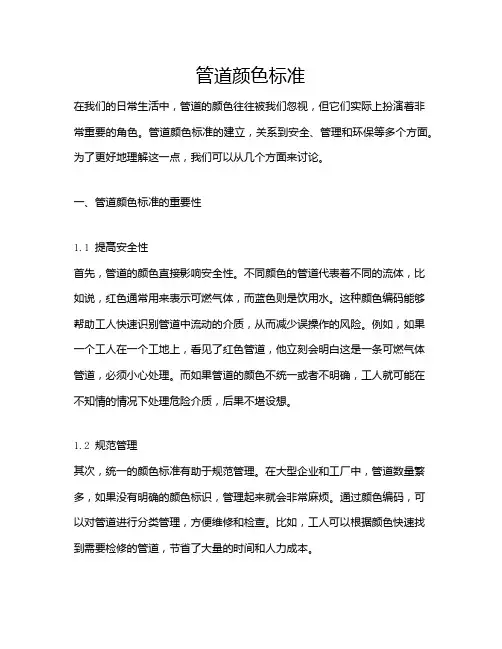

管道颜色标准在我们的日常生活中，管道的颜色往往被我们忽视，但它们实际上扮演着非常重要的角色。

管道颜色标准的建立，关系到安全、管理和环保等多个方面。

为了更好地理解这一点，我们可以从几个方面来讨论。

一、管道颜色标准的重要性1.1 提高安全性首先，管道的颜色直接影响安全性。

不同颜色的管道代表着不同的流体，比如说，红色通常用来表示可燃气体，而蓝色则是饮用水。

这种颜色编码能够帮助工人快速识别管道中流动的介质，从而减少误操作的风险。

例如，如果一个工人在一个工地上，看见了红色管道，他立刻会明白这是一条可燃气体管道，必须小心处理。

而如果管道的颜色不统一或者不明确，工人就可能在不知情的情况下处理危险介质，后果不堪设想。

1.2 规范管理其次，统一的颜色标准有助于规范管理。

在大型企业和工厂中，管道数量繁多，如果没有明确的颜色标识，管理起来就会非常麻烦。

通过颜色编码，可以对管道进行分类管理，方便维修和检查。

比如，工人可以根据颜色快速找到需要检修的管道，节省了大量的时间和人力成本。

二、实施管道颜色标准的挑战2.1 统一标准的难度尽管管道颜色标准的重要性不言而喻，但在实际实施过程中，依然面临着一些挑战。

首先，不同地区和行业对管道颜色的定义可能并不统一。

比如说，某些地区可能将黄色管道用来表示高压气体，而另一些地方则可能用它来表示污水。

这种不一致性会造成很大的困扰，尤其是在跨地区、跨行业的项目中。

2.2 维护与更新其次，维护和更新也是一个重要问题。

随着时间的推移，管道的颜色可能会因为磨损、褪色等原因而变得不清晰。

这就需要定期检查和重新涂漆，以确保颜色的准确性。

这不仅增加了维护成本，也需要一定的人力资源，这对于一些小企业来说可能是个负担。

2.3 培训与意识最后，员工的培训和意识提升也不可忽视。

即便有了统一的颜色标准，如果员工对这些标准不够了解，仍然无法发挥应有的效果。

因此，企业需要定期对员工进行培训，提高他们对管道颜色标准的认知。

国标化工管道标识颜色
国标化工管道标识颜色是指用于区分不同管道流体的颜色。

根据国家标准《化工管道标识和标志》（GB 50221-2008）的规定，国标化工管道标识颜色如下：
1.绿色：表示给水管道。

2.黄色：表示污水管道。

3.蓝色：表示蒸汽管道。

4.红色：表示燃油管道。

5.黑色：表示电力管道。

需要注意的是，以上颜色只适用于管道的标志，对于管道的标识，应使用相应流体的颜色。

例如，燃油管道的标识应使用橙色。

通过使用国标化工管道标识颜色，可以更方便地区分不同管道流体，有助于提高工作效率和安全性。

化工管道颜色标准对照表
在所有工程领域，安全性至关重要。

当使用化工产品和存储设备时，特别是当有物质在管道中流动时，化工管道颜色标准对照表是一个必须掌握的基础知识。

为了保护工人和其他相关成员的安全，标准的化工管道颜色标准对照表在现场中得到了广泛的应用。

化工管道颜色标准对照表的目的是通过颜色来确定管道中正在流动的液体或气体是什么，可以确保安全人员正确操作，以防止可能的危害。

在国外，国际标准的化工管道颜色标准主要以红、白、蓝、绿、黄、黑、橙、紫等颜色划分为化工产品、无机酸、有机酸、氨、烷基化合物、柠檬酸等物质，具体如下：
红色：一般用于化工产品，如油漆、油墨、胶等；
白色：用于无机酸，如盐酸、硝酸、硫酸等；
蓝色：用于有机酸，如乙酸、丙酸、乳酸等；
绿色：用于氨水、氯化氨、碳酸氢钠等；
黄色：用于烷基化合物，如汽油、润滑油、柴油等；
黑色：用于柠檬酸、乙醇、植物油等；
橙色：用于水泥、白炭酸；
紫色：用于重氮化合物、硫酸镁等。

此外，绿色也可以用于氯化钠、石灰水等产品，橙色也可以标记为甲醇、乙醇、吡咯烷酮等。

除了上面的标准颜色外，根据不同的行业、国家、地区，还有其
他一些颜色，如灰、紫、原色或者特定标记等，用于标记特定的化工产品，以提醒安全人员注意警惕。

化工管道颜色标准对照表不仅是确定流动物质的重要参考，也是进行安全操作时必不可少的依据。

只有通过对表中提供的颜色，熟悉物质对应标准，才能确保现场安全操作。

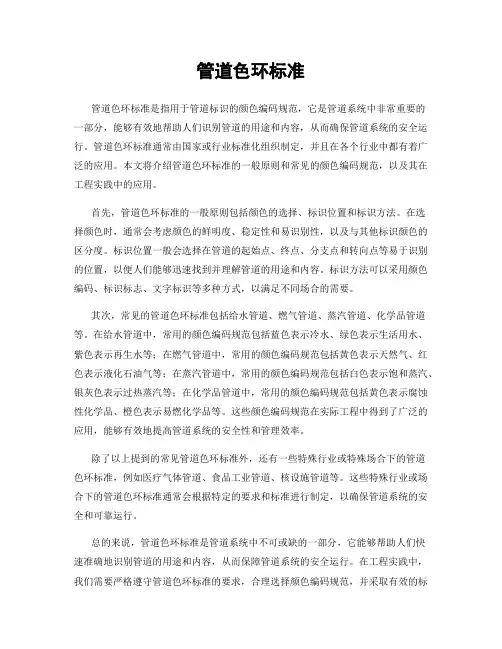

管道色环标准管道色环标准是指用于管道标识的颜色编码规范，它是管道系统中非常重要的一部分，能够有效地帮助人们识别管道的用途和内容，从而确保管道系统的安全运行。

管道色环标准通常由国家或行业标准化组织制定，并且在各个行业中都有着广泛的应用。

本文将介绍管道色环标准的一般原则和常见的颜色编码规范，以及其在工程实践中的应用。

首先，管道色环标准的一般原则包括颜色的选择、标识位置和标识方法。

在选择颜色时，通常会考虑颜色的鲜明度、稳定性和易识别性，以及与其他标识颜色的区分度。

标识位置一般会选择在管道的起始点、终点、分支点和转向点等易于识别的位置，以便人们能够迅速找到并理解管道的用途和内容。

标识方法可以采用颜色编码、标识标志、文字标识等多种方式，以满足不同场合的需要。

其次，常见的管道色环标准包括给水管道、燃气管道、蒸汽管道、化学品管道等。

在给水管道中，常用的颜色编码规范包括蓝色表示冷水、绿色表示生活用水、紫色表示再生水等；在燃气管道中，常用的颜色编码规范包括黄色表示天然气、红色表示液化石油气等；在蒸汽管道中，常用的颜色编码规范包括白色表示饱和蒸汽、银灰色表示过热蒸汽等；在化学品管道中，常用的颜色编码规范包括黄色表示腐蚀性化学品、橙色表示易燃化学品等。

这些颜色编码规范在实际工程中得到了广泛的应用，能够有效地提高管道系统的安全性和管理效率。

除了以上提到的常见管道色环标准外，还有一些特殊行业或特殊场合下的管道色环标准，例如医疗气体管道、食品工业管道、核设施管道等。

这些特殊行业或场合下的管道色环标准通常会根据特定的要求和标准进行制定，以确保管道系统的安全和可靠运行。

总的来说，管道色环标准是管道系统中不可或缺的一部分，它能够帮助人们快速准确地识别管道的用途和内容，从而保障管道系统的安全运行。

在工程实践中，我们需要严格遵守管道色环标准的要求，合理选择颜色编码规范，并采取有效的标识方法，以确保管道系统的安全性和管理效率。

同时，我们也需要不断地学习和了解最新的管道色环标准，以适应不断发展变化的工程需求和标准规范。

国标管道颜色标准国标管道颜色标准是指根据国家标准制定的管道颜色标识规范。

在管道系统中，不同颜色的管道标识可以帮助人们迅速辨别管道的种类和用途，有助于提高工作效率和工作安全。

本文将介绍国标管道颜色标准的相关内容，包括颜色分类、标识方式以及应用场景等。

一、颜色分类国标管道颜色标准将管道分为不同的颜色，每种颜色代表了特定的管道类型和用途。

根据国际标准，常见的颜色分类如下：1. 红色：红色标识的管道一般为火灾应急管道，用于灭火系统或紧急事故处理。

2. 黄色：黄色标识的管道一般为危险品管道，用于运输或处理危险物质。

3. 蓝色：蓝色标识的管道一般为冷却水管道，用于循环冷却系统或空调系统。

4. 绿色：绿色标识的管道一般为废水管道，用于排放废水或处理废水系统。

5. 紫色：紫色标识的管道一般为气体管道，用于输送或处理气体。

6. 黑色：黑色标识的管道一般为非常规管道，用于特殊用途或特定工艺。

7. 白色：白色标识的管道一般为物质输送管道，用于输送水、气体、液体等非危险物质。

二、标识方式国标管道颜色标准的标识方式主要有两种：颜色涂装和颜色贴纸。

1. 颜色涂装：在管道上直接涂装不同颜色的油漆来进行标识。

这种方式简单直接，颜色持久耐用。

但需要注意的是，涂装前需要对管道表面进行清洁和处理，以确保颜色涂装的附着力。

2. 颜色贴纸：在管道上贴上不同颜色的贴纸来进行标识。

这种方式操作方便快捷，不需要对管道进行处理，贴纸也相对易于更换。

然而，贴纸的附着力可能不如颜色涂装持久。

在使用颜色标识管道时，应注意选择符合标准的颜色涂装或贴纸，以确保标识的准确性和可靠性。

三、应用场景国标管道颜色标准广泛应用于各种工业和民用管道系统中，以下是一些常见的应用场景：1. 建筑行业：在建筑物内部，通过管道颜色标识可以帮助施工人员快速识别不同管道的用途，以便正确操作和维护。

2. 化工行业：在化工厂中，管道颜色标识可以帮助工作人员辨别危险品管道，并采取相应的安全措施。

制冷管道颜色标准分为美国标准和国际标准，具体如下：美国标准：
1. 白色：制冷剂通常使用的颜色。

2. 黑色：吸收剂通常使用的颜色。

3. 绿色：代表管道空气或氮气。

4. 黄色：用于表示防腐剂的使用。

5. 橙色：表示管道内含有危险的毒性物质。

6. 红色：表示管道内含有危险的易燃物质。

7. 紫色：表示管道内含有危险的腐蚀性物质。

国际标准：
1. 白色：表示制冷剂管道。

2. 黄色：表示压缩空气或惰性气体管道。

3. 绿色：表示氧气管道。

4. 红色：表示危险气体管道。

5. 蓝色：表示水管道。

6. 紫色：表示火灾灭火器具管道。

在进行制冷供液管道颜色表示时，需要注意以下事项：
1. 颜色要明显，标识要清晰，不应该存在混淆的现象。

2. 标识文字要清晰、简洁、易懂。

3. 管道涂色需要定期检查，以确保涂色的清晰和明显。
