工业管道颜色及标识规范

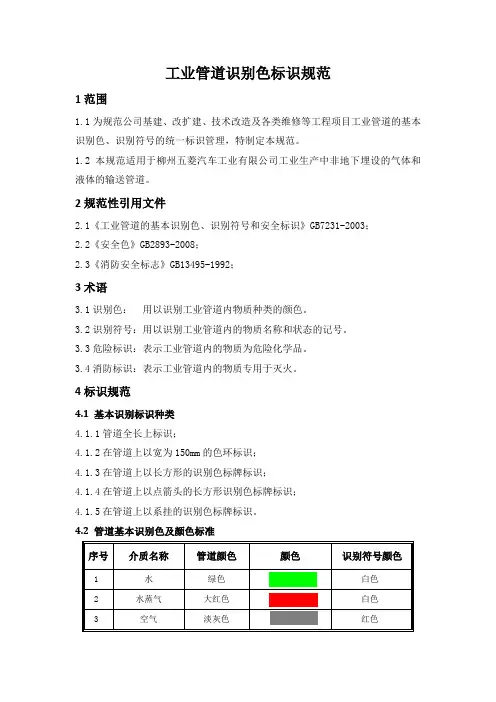

工业管道识别色标识规范1范围1.1为规范公司基建、改扩建、技术改造及各类维修等工程项目工业管道的基本识别色、识别符号的统一标识管理，特制定本规范。

1.2本规范适用于柳州五菱汽车工业有限公司工业生产中非地下埋设的气体和液体的输送管道。

2规范性引用文件2.1《工业管道的基本识别色、识别符号和安全标识》GB7231-2003；2.2《安全色》GB2893-2008；2.3《消防安全标志》GB13495-1992；3术语3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4标识规范4.1 基本识别标识种类4.1.1管道全长上标识；4.1.2在管道上以宽为150mm的色环标识；4.1.3在管道上以长方形的识别色标牌标识；4.1.4在管道上以点箭头的长方形识别色标牌标识；4.1.5在管道上以系挂的识别色标牌标识。

4.2 管道基本识别色及颜色标准4.3管道标识原则4.3.1室外地沟、暗道的管道不涂色，但在阴井内接头处应按介质进行涂色； 4.3.2对于保温涂沥青的防腐管道不涂色；4.3.3有保温层管道采用悬挂带箭头的标牌（4.1.4类）；4.3.4对于不锈钢管、有色金属管、玻璃管、塑料管或带有铝皮（有色金属）保护罩的管道采用色环标识（4.1.2类）；4.3.5其他种类的管道均在管道全长进行标识（4.1.1类）。

4.4 管道识别符号标识规范4.4.1 每一组识别符号由管道介质名称、管道工艺参数（压力、温度、流速等）、介质流向箭头组成，如果做色环标识，识别符号包括识别色环、介质名称、管道工艺参数、介质流向箭头组成，属于危险化学品还要增加危险标识。

4.4.2每组识别符号标注位置应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上，直管每10m 必须设置一组识别符号。

GB7231-2024 工业管道的基本识别色是什么？
GB7231-2024是中国国家标准，规定了工业管道的基本识别色。

该标准于2024年6月1日开始实施。

根据该标准，工业管道的基本识别色包括红色、蓝色、绿色和黄色四种颜色。

不同颜色的管道代表着不同的用途和性质，有助于工人和技术人员正确识别和使用管道。

红色：一般用于输送油品、气体等易燃易爆介质的管道。

红色标识在视觉上具有较高的辨识度，能够提醒人们注意安全风险。

蓝色：一般用于输送水、蒸汽等无毒无害介质的管道。

蓝色标识在视觉上也具有较高的辨识度，能够帮助人们快速识别出与安全无关的管道。

绿色：一般用于输送化学品、农药等具有一定毒性或腐蚀性的介质的管道。

绿色标识在视觉上相对较弱，但仍然能够引起人们的注意，提醒人们注意安全风险。

黄色：一般用于输送食品、药品等对卫生要求较高的介质的管道。

黄色标识在视觉上较弱，但仍然能够引起人们的注意，提醒人们注意卫生要求。

除了上述四种基本识别色外，GB7231-2024还规定了其他一些特殊情况下的识别色，例如对于具有特殊性能或用途的管道可以采用其他颜色进行标识。

总体来说，GB7231-2024为工业管道的安全运行提供了重要的识别依据。

国家工业管道标识要求规范与颜色随着工业的发展，工业管道的使用越来越广泛，为了确保工业管道的安全和顺利运行，国家对工业管道标识提出了一系列的要求规范和颜色的要求。

首先，国家对工业管道标识的要求规范主要包括以下几个方面：1.标识内容要清晰明确：工业管道标识应该包括管道用途、介质、流速、流向等相关信息，使用户能够清晰地了解管道的用途和特性，以便进行正确操作和维护。

2.标识位置要明显可见：工业管道标识应该明确地安装在管道附近，位置要明显可见，以便用户能够迅速找到标识，并进行相应的操作。

3.标识标准要统一规范：工业管道标识应该符合国家相关标准，标识的尺寸、字体、颜色等要求应该统一规范，以确保标识的可读性和有效性。

其次，国家对工业管道标识的颜色也有一定的要求，不同的颜色代表着不同的含义。

以下是一些常用的工业管道标识颜色及其含义：1.红色：表示危险、高压、高温等危险情况，管道周围需要特别注意安全。

2.橙色：表示警告、注意或需要特别小心的地方，可能存在一定的危险。

3.黄色：表示注意或警告，管道周围可能存在一些危险，但不是特别严重。

4.绿色：表示安全或正常工作状态，没有任何危险。

5.蓝色：表示冷却、消防、给水等用途。

6.紫色：表示腐蚀性、有毒、易燃等危险情况，管道周围需要特别小心和避免紧急情况。

需要注意的是，不同国家和地区可能有不同的标准和要求，上述只是一些常用的颜色及其含义，具体标准请参考当地相关规定。

总结起来，国家工业管道标识的要求规范与颜色，主要是为了确保工业管道的安全运行。

标识内容要清晰明确，位置明显可见，标准统一规范，颜色具有特定的含义，以便用户能够迅速了解管道的用途和特性，做出正确的操作和维护。

在实际应用中，我们应该按照国家要求进行标识，并根据需要做好标识的维护和更新。

工业管道颜色及标识规范本规范的目的是为了方便识别工业管道内的物质，确保安全生产，避免误判断等情况。

该规范适用于非地下埋没的气体和液体的输送管道。

规范中定义了识别色、识别符号、危险标识和消防标识。

识别色用于识别管道内物质种类的颜色，识别符号用于识别管道内的物质名称和状态的记号，危险标识表示管道内的物质为危险化学品，消防标识表示管道内的物质专用于灭火。

基本识别色根据管道内物质的性能分为八类，每类对应一种基本识别色和相应的颜色标准。

标识方法可以选择在管道全长上标识、在管道上以宽为150mm的色环标识、在管道上以长方形的识别色标牌标识、在管道上以带箭头的长方形识别色标牌标识或在管道上以系挂的识别色标牌标识。

当采用标识方法b、c、d、e时，两个标识之间的最小距离应为10m，标牌的最小尺寸应以能清楚观察识别色来确定。

管道采用基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

工业管道的识别符号由物质名称、流向和主要工艺参数等组成。

物质名称的标识可以是物质全称或化学分子式。

物质流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2 如果采用4.2中的d)和e)方法识别基本颜色，则标牌的指向应表示管道内物质的流向。

如果管道内物质流向是双向的，则标牌指向应该是双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，可根据需要自行确定采用的方法。

5.4 在5.1和5.3中，字母和数字的最小字体以及5.2中箭头的最小外形尺寸应该能够清晰地观察和识别符号。

6.安全标识6.1 危险标识a) 适用范围：对于属于GB列出的危险化学品的管道，应设置危险标识。

b) 表示方法：在管道上涂上150mm宽的黄色，两侧各涂上25mm宽的黑色色环或色带，安全色范围应符合GB2893的规定。

c) 表示场所：在基本识别色的标识上或附近。

6.2 消防标识在工业生产中设置的消防专用管道应遵守GB的规定，并在管道上标识“消防专用”识别符号。

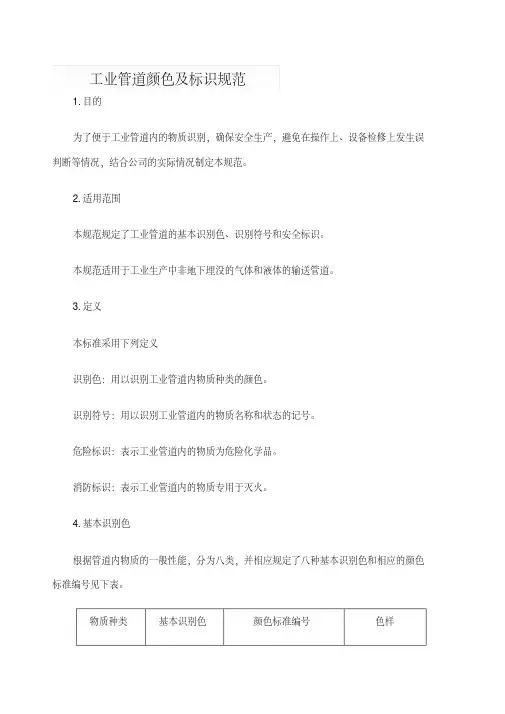

工业管道颜色及标识规范1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色。

识别符号：用以识别工业管道内的物质名称和状态的记号。

危险标识：表示工业管道内的物质为危险化学品。

消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03水蒸气大红R03空气淡灰B03气体中黄Y07见电子版本酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB06基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

当采用中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

当管道采用中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

物质流向的标识工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

当基本识别色的标识方法采用中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

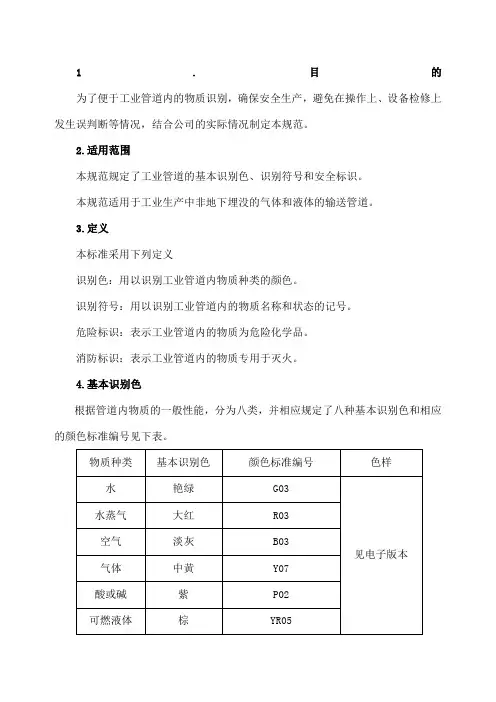

精心整理1.目的
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围
4.2基本识别色标识方法
工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

求：
5.1 物质名称的标识
a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N
2、H
2
SO
4
、CH
3
OH。

5.2 物质流向的标识
5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双
向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应
工业管道涂颜色和注字规定表
7.1对于采暖装置一律涂刷银漆，不注字。

7.2通风管道（塑料管除外）一律涂灰色。

7.3对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

7.4对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

7.5对于保温涂沥青的防腐管道，均不涂色。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2。

适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3。

定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3。

2识别符号：用以识别工业管道内的物质名称和状态的记号。

3。

3危险标识:表示工业管道内的物质为危险化学品。

3。

4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表.4。

2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b）在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d)在管道上以带箭头的长方形识别色标牌标识；e）在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b)、c)、d）、e)方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d)、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4。

5当管道采用4.2中b），c）,d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5。

识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5。

1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇.b）化学分子式.例如:N2、H2SO4、CH3OH。

5。

2 物质流向的标识5。

2。

1工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示。

5。

2.2当基本识别色的标识方法采用4。

2中d）和e）时，则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的，则标牌指向应做成双向的.5.3 物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用.5.4 5。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3。

1识别色:用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品.3。

4消防标识:表示工业管道内的物质专用于灭火.4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a）管道全长上标识;b)在管道上以宽为150mm的色环标识；c）在管道上以长方形的识别色标牌标识；d）在管道上以带箭头的长方形识别色标牌标识;e）在管道上以系挂的识别色标牌标识。

4。

3当采用4。

2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4。

4 4。

2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4。

2中b),c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5。

识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5。

1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式.例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2。

1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示.5.2。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色。

识别符号：用以识别工业管道内的物质名称和状态的记号。

危险标识：表示工业管道内的物质为危险化学品。

消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

其他液体黑-氧淡黄PB06基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

当采用中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

当管道采用中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2当基本识别色的标识方法采用中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

工业管道基本识别色、识别符号和安全标识规定工业管道基本识别色、识别符号和安全标识规定一、前言在工业生产中，各种管道相互交织，构成多而杂的管网系统。

随着工业生产的不断进展，各类管道越来越多，管网结构越来越多而杂，相应的管道安全问题也变得越来越紧要。

为了保证安全生产，特别是防止管道事故的发生，国家规定了工业管道基本识别色、识别符号和安全标识规定。

二、工业管道基本识别色1、黄色黄色是表示油品、油气和其他液态燃料管道的基本识别色。

在管道及其支管、阀门和附件上，应用黄色作为识别标志，以保护工人的生命安全。

黄色表示的管道一般用于易燃易爆介质的输送，因此在其运行期间需要实行相应的防火、防爆措施。

2、蓝色蓝色是表示水管道的基本识别色。

在管道及其支管、阀门和附件上，应用蓝色作为识别标志，以保证水管道的生产运营安全。

此外，出于环保考虑，工业中显现的全部液态废弃物的管道也需用蓝色做识别标志。

3、绿色绿色是表示氧气管道的基本识别色。

在管道及其支管、阀门和附件上，应用绿色作为识别标志，以保证氧气管道的正常运营。

除此之外，绿色还表示的一些介质的管道，例如石灰水、氧气、空气等。

4、红色红色是表示不安全介质管道的基本识别色，如高压液相、有毒有害气体、蒸汽、液化石油气、腐蚀性介质等。

在管道及其支管、阀门和附件上，应用红色作为识别标志，以提示工人管道含有不安全介质，并实行相应的安全措施。

5、黑色黑色是表示其他工业非不安全性介质的基本识别色。

在管道及其支管、阀门和附件上，应用黑色作为识别标志。

三、工业管道识别符号在工业管道中，还需采纳一些识别符号，以进一步明确管道的性质和作用。

1、箭头管道系统中常常存在各种阀门、泵、换热器等装置，假如不加以说明，将会难以把握或其他错误的处理。

因此，将在点线之间采纳箭头标记设备的进口和出口，形式上箭头指向管道中的流动方向。

2、数字在管道的相关部位、设备和阀门处，常常需要使用数字来标识。

数字的实在含义要依据目标设计的要求和相关标准的规定来决议。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改5.3.4 管道介质流向及色环1)介质流向标志牌示意图如下图，此为300*80mm的示意图，根据管道的粗细另设有400*100mm、500*130mm、600*160mm四种。

各尺寸和管道色环宽度见下表。

2)材料：铝板厚度0.8MM，正面为美国3M公司反光薄膜3)字：黑体黑字4)管道色环的颜色和介质流向上箭头的颜色见下表。

质流向及色环颜色序号介质流向箭头色环颜色管道名称1 红色无环主蒸汽和再热蒸汽2 红色M100Y100（红色）抽汽、背压蒸汽、供热及其它蒸汽3 绿色C25Y50 凝结水（保温）4 绿色无环凝结水（不保温）5 绿色C100Y100 给水、定冷水、闭冷水6 浅蓝白色除盐水、化学补充水7 绿色C100Y100 疏放水、排水8 黑色无环循环水、工业水、冲灰水9 红色无环消防水10 黄色无环油11 黑色无环冷风12 蓝色C100 热风13 黑色无环原煤14 蓝色K100 制粉、送粉15 蓝色无环空气及真空系统管道16 橙色无环氢参照标准：国家电力公司《电力生产企业安全设施规范手册》2001色环和介质流向标志牌的尺寸表（单位：mm）管道或保温层外径色环宽度介质流向标志牌a b c d e f≤10060 管道过细，只能通过喷油漆的方法标示101—200 80 300 80 45 20 25 5201—300 100 400 100 60 25 35 6300—500 120 500 130 75 30 40 8＞500 150 600 160 90 40 50 101。

《《工业管道的基本识别色、识别符号和安全标识》
(GB-7231)》
《工业管道的基本识别色、识别符号和安全标识》(GB-7231) 是中国国家标准化技术
委员会发布的关于工业管道标识系统的标准。

该标准规定了工业管道系统中常用的颜色、符号和标识，以便于工作人员能够正确识
别管道的用途、流体类型和安全性。

以下是该标准中部分常用的标识颜色、符号和标识的说明：
1. 标识颜色：
- 灰色：表示非常规或中间，并且不重要。

- 黄色：表示易燃液体或气体。

- 橙色：表示有毒液体或气体。

- 绿色：表示水或蒸气。

- 蓝色：表示空气或气体。

- 红色：表示火源或危险。

- 白色：表示蒸汽或气体。

2. 标识符号：
- 箭头：表示管道的流动方向。

- 数字：表示管道的直径或尺寸。

- 字母：表示管道的用途或特定要求。

3. 安全标识：
- 标识牌：标明管道的用途、流体类型和危险性等信息。

- 贴纸：粘贴在管道上，用以提醒工作人员注意安全事项。

- 标识牌和贴纸的形状和颜色按照标准规定进行设计和使用。

以上是《工业管道的基本识别色、识别符号和安全标识》(GB-7231) 的部分内容，详细的内容可以参考该标准的具体规定。

工业管道颜色及标识规范
工业管道的颜色和标识是非常重要的，因为它们能够帮助工作人员识别管道的种类和可能存在的危险。

以下是工业管道颜色和标识规范的详细解释：
一、管道颜色规范
1. 蒸汽管道：黑色
2. 空气管道：蓝色
3. 水管道：绿色
4. 气体管道：黄色
5. 血管道：红色
6. 火管道：红色
7. 有害物质管道：紫色
8. 海水管道：蓝绿色
9. 酸、碱管道：橙色
以上这些颜色是基于国际惯例来规定的。

这些颜色的选择是出于安全和方便识别的考虑，以便工作人员能够快速识别管道的内容并采取相应的措施。

二、管道标识规范
1。

国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色。

识别符号：用以识别工业管道内的物质名称和状态的记号。

危险标识：表示工业管道内的物质为危险化学品。

消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB06基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

当采用中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

当管道采用中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

物质流向的标识物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

和中的字母、数字的最小字体，以及中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
