管道颜色

管道颜色标识规定管道标识、颜色规定1 目的根据国家GB 7231—2003标准对管道进行安全目视化标识管理。

2 范围公司内所有地上的管道。

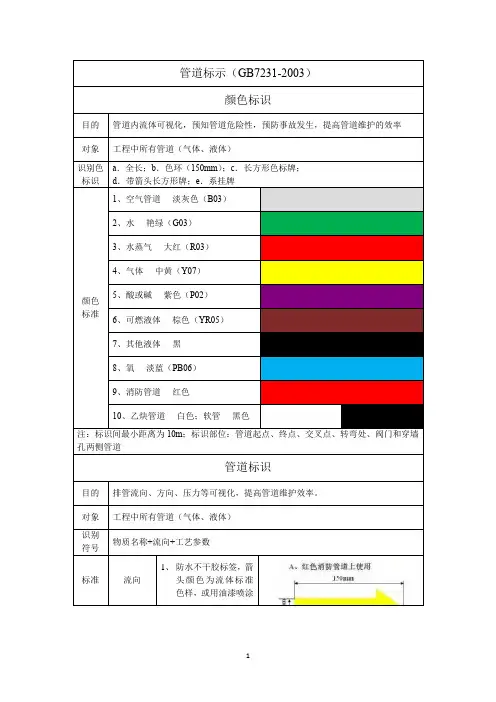

3 管道标识、颜色使用规定3.1根据国家GB 7231—2003标准，对管道内物质的一般性能，分为八类，并规定了八种基本识别色和相应的颜色标准编号 (附表)。

物质种类基本识别色颜色编号物质种类基本识别色颜色编号水艳绿 G03 酸或碱紫 P02水蒸气大红 R03 可燃液体棕 YR05空气淡灰 B03 其他液体黑气体中黄 Y07 氧淡蓝 PB063.2公司管道的基本识别色根据国家标准，公司主要管道颜色规定如下（附表）管道类型管道颜色管道类型实物图片油管棕色熏蒸中黄真空中黄蒸气大红水艳绿污水黑色冷凝水艳绿脂肪酸紫色压缩空气淡灰天燃气中黄氢气天蓝碱紫色氮气中黄酸紫色氨气紫色3.3管道的标识方法3.3.1在管道上进行带箭头的色环标识，其宽度根据管道的直径而定。

3.3.2管道是直线时，两个标识之间的最小距离应为10m。

3.3.3标识地点应包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其他需要标识的部位。

3.3.4管道应注明物质的名称，标在两个带箭头的色环标识之间。

3.3.5管道标明的字体或字母，以及箭头的最小尺寸应能以清楚观察识别符号来确定。

3.3.6图例3.4危险物质的标识3.4.1管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。

3.4.2标示方法：在管道上涂150mm宽的黄色，在黄色两侧各涂25mm宽的黑色的色环或色带，安全色范围应符合GB2893的规定。

3.4.3标识场所：基本识别色的标识上或附近。

3.4.4图例3.5消防管道的标识3.5.1消防管道标识应遵守GB13495—1992的规定，在管道上标识“消防水”识别符号。

3.5.2喷淋管道应标识“喷淋水”识别符号。

3.5.3管道的标识部位、最小字体应应分别符合3.3.5的规定。

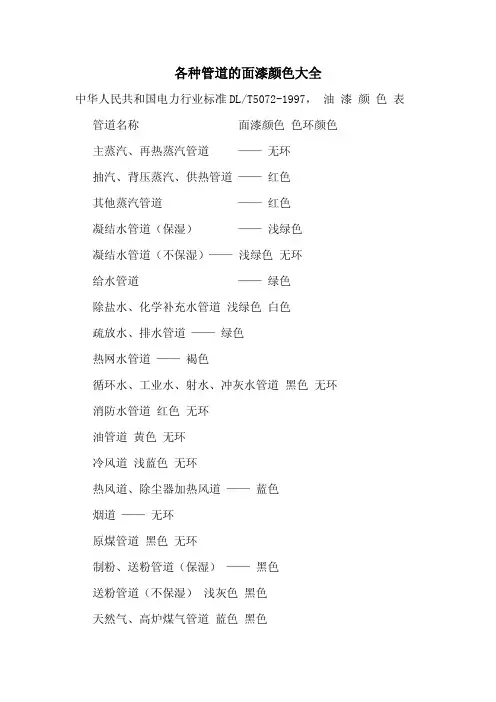

各种管道的面漆颜色大全

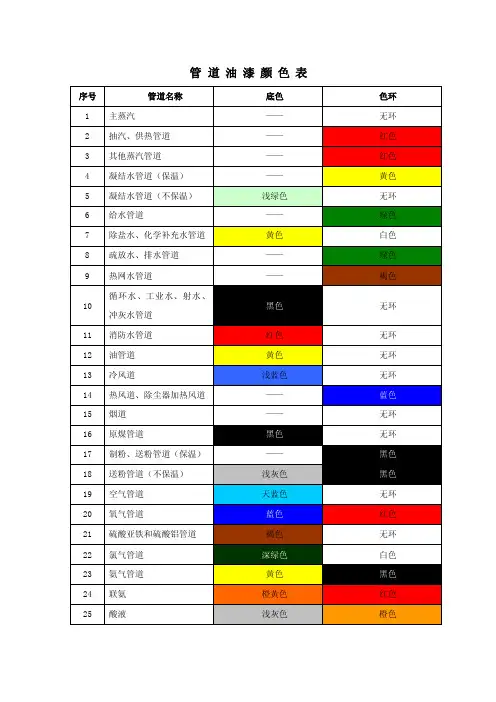

中华人民共和国电力行业标准DL/T5072-1997，油漆颜色表管道名称面漆颜色色环颜色
主蒸汽、再热蒸汽管道——无环
抽汽、背压蒸汽、供热管道——红色
其他蒸汽管道——红色
凝结水管道（保湿）——浅绿色
凝结水管道（不保湿）——浅绿色无环
给水管道——绿色
除盐水、化学补充水管道浅绿色白色
疏放水、排水管道——绿色
热网水管道——褐色
循环水、工业水、射水、冲灰水管道黑色无环
消防水管道红色无环
油管道黄色无环
冷风道浅蓝色无环
热风道、除尘器加热风道——蓝色
烟道——无环
原煤管道黑色无环
制粉、送粉管道（保湿）——黑色
送粉管道（不保湿）浅灰色黑色
天然气、高炉煤气管道蓝色黑色
空气管道天蓝色无环
氧气管道蓝色红色
氢气管道橙色无环
二氧化碳、氮气管道浅灰色红色乙炔管道白色红色
硫酸亚铁和硫酸铝管道褐色无环盐水管道白色雪青色
氯气管道深绿色白色
氨气管道黄色黑色
联氨橙黄色红色
酸液浅灰色橙色
碱液浅灰色雪青色
磷酸三钠溶液绿色红色
石灰浆浅灰色白色
过滤水浅蓝色无环
埋地管道黑色无环
工业水箱黑色——
除盐水箱、补水箱浅绿色——。

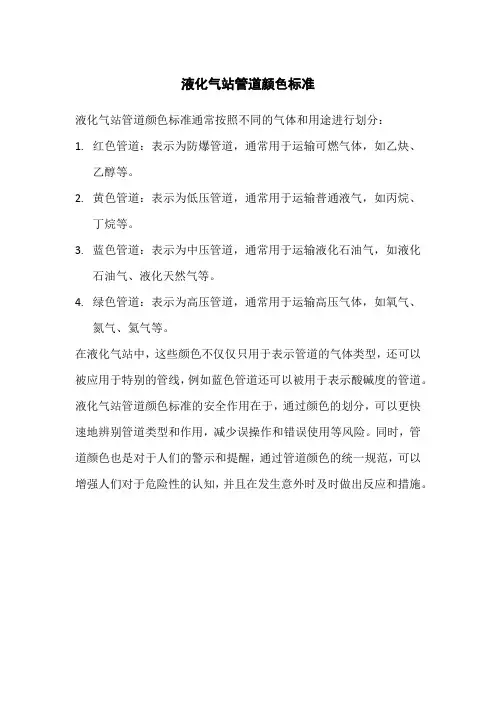

液化气站管道颜色标准
液化气站管道颜色标准通常按照不同的气体和用途进行划分：
1.红色管道：表示为防爆管道，通常用于运输可燃气体，如乙炔、
乙醇等。

2.黄色管道：表示为低压管道，通常用于运输普通液气，如丙烷、
丁烷等。

3.蓝色管道：表示为中压管道，通常用于运输液化石油气，如液化
石油气、液化天然气等。

4.绿色管道：表示为高压管道，通常用于运输高压气体，如氧气、
氮气、氦气等。

在液化气站中，这些颜色不仅仅只用于表示管道的气体类型，还可以被应用于特别的管线，例如蓝色管道还可以被用于表示酸碱度的管道。

液化气站管道颜色标准的安全作用在于，通过颜色的划分，可以更快速地辨别管道类型和作用，减少误操作和错误使用等风险。

同时，管道颜色也是对于人们的警示和提醒，通过管道颜色的统一规范，可以增强人们对于危险性的认知，并且在发生意外时及时做出反应和措施。

压力管道的颜色标识没有明确的规定，但通常根据管道中压力的不同，采用不同的颜色进行标识。

一般来说：
1. 低压流体（正常或允许留存一定的压力波动）管道：可以使用绿色标识。

2. 中压管道：可以使用黄色标识。

3. 高压和超高压力管道：可以使用红色或带有白色横杠的黑色标识。

这种标识方式可以帮助相关人员快速识别管道内的压力情况，避免因压力异常升高导致的事故。

同时，这也需要严格按照规范执行，并在专门的管道识别人员进行实时监督下执行。

在实际操作中，建议结合公司自身情况和相关的安全规定，进行压力管道的颜色标识。

国标化工管道标识颜色
国标化工管道标识颜色是指用于区分不同管道流体的颜色。

根据国家标准《化工管道标识和标志》（GB 50221-2008）的规定，国标化工管道标识颜色如下：
1.绿色：表示给水管道。

2.黄色：表示污水管道。

3.蓝色：表示蒸汽管道。

4.红色：表示燃油管道。

5.黑色：表示电力管道。

需要注意的是，以上颜色只适用于管道的标志，对于管道的标识，应使用相应流体的颜色。

例如，燃油管道的标识应使用橙色。

通过使用国标化工管道标识颜色，可以更方便地区分不同管道流体，有助于提高工作效率和安全性。

化工管道色环颜色对照表在现代工业中，化工管道是一种非常常见的设备，其主要作用是将各种液体从一个地方输送到另一个地方。

这些液体可以是化工液体，也可以是水，空气或其他流体。

为了方便管道的检查、维护和操作，管道系统中通常采用特殊的管道颜色，以及颜色标签。

这些颜色标记主要是按照国际工业标准设定的，即通用管道色环标准，帮助操作人员更好地辨识不同的管道和流体。

一般来说，化工管道的色环可分为8种颜色：紫色、红色、橙色、黄色、绿色、蓝色、棕色和白色。

紫色管道色环表示压缩空气所用的管道。

它是适用于重要的空气压缩工作，因此紫色代表了危险和警告的含义。

红色管道色环代表的是液体的危险，它表示管道输送的液体可能具有极高的压力或温度，点火或爆炸危险。

一般来说，红色表示的是可燃性液体，如柴油、汽油和某些化学液体。

橙色管道色环代表的是有毒液体，如苯、甲醛和一些医药上使用的毒性液体。

黄色管道色环表示的是受污染的液体，如废水、污水和水泥浓汁等。

绿色管道色环表示的是温度低或无害的液体，如水和食品加工用液体等。

蓝色管道色环表示的是一些无毒和无害的液体，如水、洗涤剂、墨水和染料等。

棕色管道色环表示的是压力低的液体，如空气、润滑油和回收液体等。

白色管道色环表示的是非危险的液体，如消防水、冷却液、蒸汽和油气等。

当然，每种颜色的管道色环都是非常重要的，可以帮助操作人员更好地了解操作设备的材料、安全操作步骤、压力范围和流体类型，以及避免事故发生。

另外，每次在安装、检查和维护管道设备时，还应注意遵守标准化的管道编号、管道呼叫名称和管道颜色编码，以及安装和修理管道的要求，都要按照有关的规定和要求，以确保化工管道的安全运行。

总之，化工管道色环颜色对照表是工业生产现代化操作中非常重要的标准，掌握和正确使用它们对于管道操作人员来说至关重要。

只有正确理解和使用这些颜色色环，才能使管道设备正常运行，并且确保工作场所的安全。

给水、排水管道应有不同的标识，并应符合下列规定：
(1).给水管道应为蓝色环；
(2).热水供水管道应为黄色环、热水回水管道应为棕色环；
(3)排水管道应为黄棕色环.
(4)消火栓给水架空管道外应刷红色油漆或涂红色环圈标志，并应注明管道名称和水流方向标识。

红色环圈标志，宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于2处。

(5)喷淋配水干管、配水管应做红色或红色环圈标志。

红色环圈标志，宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于2处。

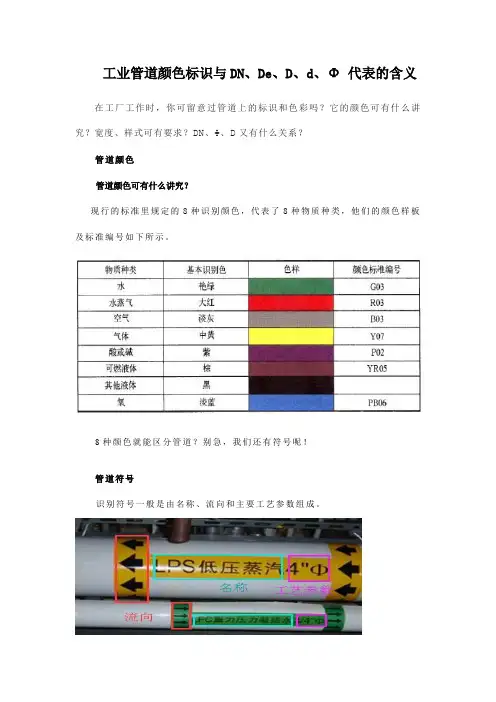

工业管道颜色标识与DN、De、D、d、Φ代表的含义在工厂工作时，你可留意过管道上的标识和色彩吗？它的颜色可有什么讲究？宽度、样式可有要求？DN、Φ、D又有什么关系？管道颜色管道颜色可有什么讲究？现行的标准里规定的8种识别颜色，代表了8种物质种类，他们的颜色样板及标准编号如下所示。

8种颜色就能区分管道？别急，我们还有符号呢！管道符号识别符号一般是由名称、流向和主要工艺参数组成。

名称可以是物质全称，如氧气、甲醇；也可以是化学分子式，如O2，CH3OH。

流向工业管道内物质的流向一般直接用箭头表示。

也可以用标牌指向。

如果管道里的物质是双向，就用双向箭头表示。

危险警示当管道内的物质为危险化学品的时候，管道就要设置危险标志了。

危险标志什么样？在管道上涂150mm宽黄色，在宽黄色两侧各涂25mm宽黑色的色环或色带。

消防标识标准中规定了工业生产中应设置消防专用管道，并在管道上标识出来。

这些标识有啥用？1、对管道可视化，预知管道危险性，防止误碰设备，预防事故的发生，提高管道操作、维护的效率。

2、识别管道内的物质方便了，避免设备检修上发生误判的事件。

还不会做管道标识？让我们看看管道标识的5种呈现方法。

1、管道全长上的标识2、在管道上以宽为150mm的色环标识3、在管道上以长方形的识别色标牌标识4、在管道上以带箭头的长方形识别色标牌标识5、在管道上以系挂的识别色标牌标识管道标识一般设置在什么位置呢？管道色环尺寸是固定不变的吗？《GB7231-2003》中规定在管道上以宽为150mm的色环进行标识，考虑到管径的大小和管道的高低，及离操作面的远近，必须起到起到安全警示作用。

所以根据现场情况，管道色环的大小可做相应的调整。

《GB7231-2003》对应的管道色环尺寸如下表所示。

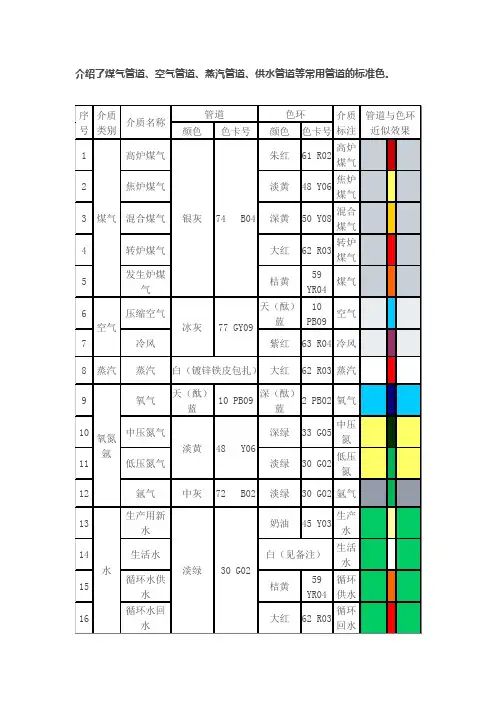

这些工业管道色环的性能有什么要求？附工业管道涂颜色和注字规定表序号介质名称涂色管道注字名称注字颜色1工业水绿底白字上水白2井水绿底白字井水白3生活水绿底白字生活水白4过滤水绿底白字过滤水白5循环上水绿底白字循环上水白6循环下水绿底白字循环回水白7软化水绿底白字软化水白8清静下水绿底白字净化水白9热循环回水(上)暗红白字热水(上)白10热循环回水暗红白字热水(回)白11消防水绿底红字消防水红12消防泡沫红底白字消防泡沫白13冷冻水(上)淡绿红字冷冻水红14冷冻回水淡绿红字冷冻回水红15冷冻盐水(上)淡绿红字冷冻盐水(上)红PS：1、对于采暖装置一律涂刷银漆，不注字。

天然气管线颜色标准
天然气管线颜色标准是指在建设和维护天然气管道时，为了方便识别，采用特定的颜色标识来表示不同的管道用途和属性。

根据国际惯例和相关规定，天然气管线颜色标准通常采用以下颜色：
1. 黄色：表示燃气管道，包括天然气和液化石油气管道。

2. 红色：表示危险管道，包括高压气体管道、易燃管道、爆炸危险管道等。

3. 蓝色：表示水管道，包括自来水和消防水管道。

4. 绿色：表示排水管道，包括污水和雨水排放管道。

5. 棕色：表示电力管道，包括高压和低压电力线路。

正确的天然气管线颜色标识有助于避免管道事故，确保人身安全和设施完好。

因此，在天然气管道建设和维护过程中，必须严格按照规定要求进行颜色标识，以确保管道运行的安全和顺畅。

- 1 -。

管道颜色标准管道颜色标准是指在工业、建筑等领域中，为了便于识别和区分不同用途、不同介质的管道而规定的颜色标准。

管道颜色标准的制定和执行对于保障工程施工的安全和顺利进行具有重要意义。

本文将就管道颜色标准的相关内容进行详细介绍，以便于相关人员了解和执行。

一、管道颜色标准的意义。

管道颜色标准的制定是为了保障工程施工的安全和顺利进行。

首先，管道颜色标准可以帮助工程人员快速准确地识别管道的用途和介质，避免混淆和错误操作。

其次，管道颜色标准有利于预防事故的发生，特别是在紧急情况下，能够迅速采取正确的措施，保障人员和设备的安全。

因此，严格执行管道颜色标准对于工程施工具有重要的意义。

二、管道颜色标准的执行。

1. 管道颜色标准的制定。

管道颜色标准的制定应当参照国家相关标准和规定，结合工程实际情况进行制定。

在制定过程中，需要充分考虑管道的用途、介质、工作环境等因素，确保颜色标准的科学性和实用性。

2. 管道颜色标准的执行。

在工程施工中，应当严格执行管道颜色标准，确保管道的标识清晰、准确。

相关人员应当接受相关培训，了解管道颜色标准的意义和执行要求，做到心中有数，严格按照标准操作。

三、常见管道颜色标准。

1. 燃气管道。

燃气管道一般采用黄色标识，黄色代表危险和警示，提醒人们注意管道的存在和危险性，避免造成意外事故。

2. 自来水管道。

自来水管道一般采用蓝色标识，蓝色代表清洁和安全，提醒人们这是自来水管道，可以直接饮用，但也需要注意节约用水。

3. 油品管道。

油品管道一般采用红色标识，红色代表危险和禁止，提醒人们注意管道的危险性，禁止靠近或操作，避免发生火灾或污染。

4. 蒸汽管道。

蒸汽管道一般采用白色标识，白色代表高温和警示，提醒人们管道内介质为高温蒸汽，需要注意防烫和防护。

四、管道颜色标准的管理。

为了确保管道颜色标准的执行，需要建立健全的管道颜色标准管理制度。

管理部门应当加强对管道颜色标准的宣传和培训，确保相关人员了解标准内容和执行要求。

天然气管线颜色标准
随着天然气的广泛应用和管网的不断扩建，为了确保天然气的安全使用和管理，天然气管线的颜色标准也越来越重要。

天然气管道的颜色标准是指对天然气管道的颜色进行规范化设计，以便于识别和区分不同类型的管道和管道用途。

常见的天然气管线颜色标准有以下几种：
1.黄色：表示地下敷设的天然气管道。

2.橙色：表示地上敷设的天然气管道。

3.黑色：表示压缩天然气管道。

4.绿色：表示气体氧化剂管道。

5.红色：表示火灾报警管道。

6.蓝色：表示冷却水管道。

7.灰色：表示废气管道。

以上颜色标准是国际上通行的颜色标准，并且在中国也得到了广泛应用。

在天然气管道的设计和施工中，必须遵循这些颜色标准，以确保天然气管道的安全和有效运行。

同时，在使用和维护天然气管道时，也应该对这些颜色标准有一定的了解，以便及时发现管道故障并进行修复。

- 1 -。

国标管道流向标识颜色
摘要：
1.国标管道流向标识颜色的介绍
2.各种颜色在国标管道中的含义
3.国标管道流向标识颜色的实际应用
4.总结
正文：
国标管道流向标识颜色是我国在石油、天然气、水等流体输送管道中，用来标识管道内流体流向的一种规定。

通过不同颜色的标识，可以直观地了解流体的流动方向，便于日常维护和管理。

在国标管道中，各种颜色都有特定的含义：
1.红色：表示正向流动，即流体从起点流向终点；
2.蓝色：表示反向流动，即流体从终点流向起点；
3.绿色：表示混合流动，即流体在管道内正向和反向同时流动。

国标管道流向标识颜色在实际应用中具有重要意义，特别是在复杂管道系统中，可以快速判断流体的流动方向，避免操作失误和设备损坏。

此外，在紧急情况下，如泄漏、堵塞等，标识颜色可以帮助维修人员迅速找到问题所在，提高抢修效率，减少损失。

总之，国标管道流向标识颜色是一种有效、直观的管道管理方法。

冰水管路颜色标准冰水管路在建筑和工业领域的应用非常广泛，其用途涉及供水、排水、空调、供暖等多个领域。

为了方便工程师和操作人员识别和辨认管路，冰水管路颜色标准被制定出来。

这些标准通常采用一系列统一的颜色，以及特定的图案和标识符号来标示不同用途和特性的管道。

通常，冰水管路颜色标准的设计考虑了多个方面，包括安全、可辨识性和易于维护。

标准中通常包括以下几种颜色的组合：1.蓝色：蓝色是冷水管道的常用标示颜色。

蓝色表示低温冷水供应管道，如供应给制冷和空调系统的冷水。

2.绿色：绿色用于表示给水。

绿色管道通常为供水管道标示颜色，如供应给卫生洗涤、饮用水和消防系统的冷水管道。

3.黄色：黄色表示化学物品。

黄色管道通常用于标示供应给化学处理系统或实验室的水。

4.红色：红色一般用于表示热水管道。

热水管道可以是热水供暖系统或供应给设备的热水。

5.橙色：橙色管道通常表示化学处理系统。

这些管道被用于输送化学处理剂，如脱盐剂、清洁剂等。

6.紫色：紫色一般用于表示非饮用水。

紫色管道通常用于标示供应给非饮用设备（如厕所冲洗水）的水。

7.白色：白色通常被用于标示通用管道。

这些管道通常没有特定的功能或用途。

除了颜色以外，冰水管路颜色标准还可以包括特定的标志符号和图案。

例如，将带有清晰标识的标志符号和文本标签粘贴在管道上，以提供有关管道用途和运行状态的信息。

冰水管道颜色标准的实施具有重要意义。

首先，它能够提供标识清晰和易于辨识的管道系统，减少人为错误。

其次，标准化的颜色可以帮助工程师和维护人员更快地定位和诊断问题。

此外，标准还有助于减少操作人员对管道系统的错误操作和混淆，提高工作安全性。

然而，在实际应用中，冰水管路颜色标准也存在一些问题。

首先，不同地区和行业可能存在不同的标准和规定。

因此，在进行管道设计和施工时，需要遵循当地政府和行业的要求。

另外，一些特殊的工程或设备可能需要额外的标识符号和颜色，以满足特定的要求。

总结来说，冰水管路颜色标准是为了方便工程师和操作人员识别和辨认管路而制定的一系列统一的颜色、符号和标识。

国标管道流向标识颜色
摘要：
一、国标管道流向标识简介
1.国标管道流向标识的定义与作用
2.国标管道流向标识的颜色规定
二、国标管道流向标识颜色详解
1.红色
2.黄色
3.蓝色
4.绿色
5.黑色
6.灰色
三、国标管道流向标识颜色的实际应用
1.工业管道
2.市政管道
3.石油化工管道
正文：
国标管道流向标识是一种用于标识管道内流体流向的符号，通过不同颜色的组合来表示流体的种类和流向。

国标管道流向标识颜色共有六种，分别代表不同的含义。

1.红色：红色国标管道流向标识表示危险品或者高温流体。

这种颜色在工
业管道、市政管道以及石油化工管道中都有广泛应用，提醒人们注意安全。

2.黄色：黄色国标管道流向标识用于表示压缩空气或惰性气体。

这种颜色在工业管道中较为常见，便于工人识别和操作。

3.蓝色：蓝色国标管道流向标识用于表示一般流体，如水、蒸汽等。

这种颜色在市政管道中较为常见，方便管理人员进行维护和检修。

4.绿色：绿色国标管道流向标识用于表示生活用水或生产用水。

这种颜色在市政管道和工业管道中都有应用，强调其环保和卫生特性。

5.黑色：黑色国标管道流向标识用于表示未知或无规定的流体。

这种颜色在石油化工管道中较为常见，提醒人们注意流体的特殊性质。

6.灰色：灰色国标管道流向标识用于表示排污或废弃流体。

这种颜色在市政管道和工业管道中都有应用，强调其污染特性，需要特殊处理。

在实际应用中，国标管道流向标识颜色起到了很好的识别作用，有效保障了管道系统的安全运行。
