应力集中系数公式

开孔处应力集中系数的简化计算开孔处应力集中系数的简化计算1. 引言在工程设计和分析中，开孔处应力集中是一个常见的问题。

当在材料中添加孔洞或凹槽时，会导致应力场的非均匀分布，从而对材料的力学性能产生负面影响。

准确计算开孔处的应力集中系数对于工程设计和材料选择至关重要。

在本文中，我们将重点讨论开孔处应力集中系数的简化计算方法，以便工程师和研究人员能够更好地理解和应用这一概念。

2. 开孔处应力集中系数的定义开孔处应力集中系数（Stress Concentration Factor，简称SCF）是指材料在受力情况下，开孔处局部应力与远离开孔处应力的比值。

通常用K表示，其计算公式为K=σ_max/σ_nominal，其中σ_max为开孔处的最大应力，σ_nominal为远离开孔处的应力。

在工程设计中，SCF的值可以用来衡量材料在开孔处的应力集中程度，以及对其疲劳寿命和强度的影响。

3. 开孔处应力集中系数的简化计算方法在实际工程中，精确计算开孔处的应力集中系数可能非常复杂，因为需要考虑材料的几何形状、加载方式、以及材料的本构关系等多个因素。

然而，对于一些简单的几何形状和加载情况，我们可以采用一些简化的方法来估算开孔处应力集中系数。

3.1. Neuber's RuleNeuber's Rule是一种常用的简化计算方法，适用于圆形孔洞的应力集中系数估算。

根据Neuber's Rule，对于轴向受拉的材料，开孔处应力集中系数与远离开孔处应力之比可以近似为2。

这种简化计算方法在工程实践中得到了广泛的应用，尤其适用于轴向拉伸载荷作用下的材料。

3.2. Peterson's MethodPeterson's Method是另一种常用的简化计算方法，适用于不同几何形状和加载情况下的应力集中系数估算。

根据Peterson's Method，可以通过查表或计算公式来估算特定几何形状的开孔处应力集中系数。

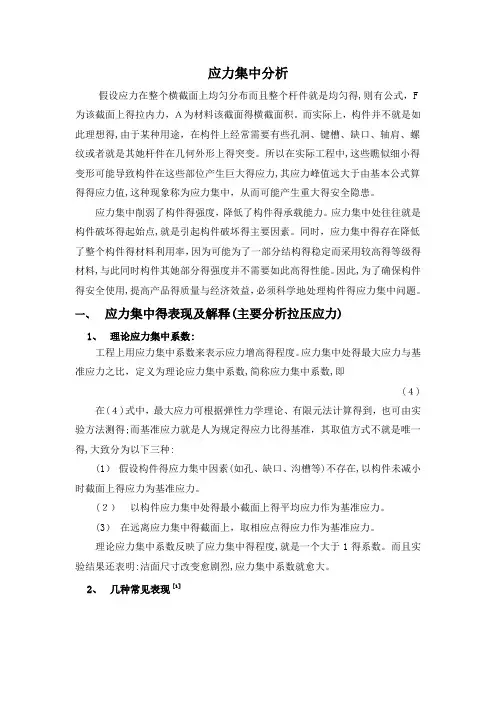

应力集中分析假设应力在整个横截面上均匀分布而且整个杆件就是均匀得,则有公式，F 为该截面上得拉内力，Ａ为材料该截面得横截面积。

而实际上，构件并不就是如此理想得,由于某种用途，在构件上经常需要有些孔洞、键槽、缺口、轴肩、螺纹或者就是其她杆件在几何外形上得突变。

所以在实际工程中,这些瞧似细小得变形可能导致构件在这些部位产生巨大得应力,其应力峰值远大于由基本公式算得得应力值,这种现象称为应力集中，从而可能产生重大得安全隐患。

应力集中削弱了构件得强度，降低了构件得承载能力。

应力集中处往往就是构件破坏得起始点,就是引起构件破坏得主要因素。

同时，应力集中得存在降低了整个构件得材料利用率，因为可能为了一部分结构得稳定而采用较高得等级得材料,与此同时构件其她部分得强度并不需要如此高得性能。

因此,为了确保构件得安全使用,提高产品得质量与经济效益，必须科学地处理构件得应力集中问题。

一、应力集中得表现及解释(主要分析拉压应力)1、理论应力集中系数:工程上用应力集中系数来表示应力增高得程度。

应力集中处得最大应力与基准应力之比，定义为理论应力集中系数,简称应力集中系数,即(４) 在(４)式中，最大应力可根据弹性力学理论、有限元法计算得到，也可由实验方法测得;而基准应力就是人为规定得应力比得基准，其取值方式不就是唯一得,大致分为以下三种:(1）假设构件得应力集中因素(如孔、缺口、沟槽等)不存在,以构件未减小时截面上得应力为基准应力。

(２）以构件应力集中处得最小截面上得平均应力作为基准应力。

(3）在远离应力集中得截面上，取相应点得应力作为基准应力。

理论应力集中系数反映了应力集中得程度,就是一个大于1得系数。

而且实验结果还表明:洁面尺寸改变愈剧烈,应力集中系数就愈大。

2、几种常见表现［1］一块铝板,两端受拉,其中部横截面上得拉应力（单位面积上得力）均匀分布,记为,见图 1(ａ) , 此时没有应力集中。

图l( ｂ ) 就是在其中部开了个小圆孔，这时在过圆孔中心得横截面上得拉应力分布不再均布 , 当小圆孔相对于板很小时,在小孔得边缘处得拉应力就是无小孔时得3倍,称小孔边得拉应力集中系数为3（理论集中系数)。

第五章 应力集中一、概述1. 应力集中现象：小范围、高应力（多发生于结构不连续或构件截面突变处）2. 应力集中系数—表示应力(k στ,)集中的程度 k =σσmax 0（σ0表示与应力集中现象无关的名义应力，其取法并不是唯一的）3. 确定值的方法k理论解析方法——弹性力学数值方法——有限元分析试验——光弹、实测⎧⎨⎩⎧⎨⎪⎩⎪二、几种常见结构的应力集中1. 带有圆孔的受拉(压)板(1)无限大板设圆孔半径为，板宽a 2B →∞，均匀受拉，无限远应力为σ0，如图示。

根据弹性理论可知，板内任一点(,)r θ处的应力状态：σσρρρσσρρθτσρρθθθr r =−+−+=+−+=−+−⎧⎨⎪⎩⎪120224120241024114311321232[()()cos ][()()cos ]()sin θ2（其中ρ≡≤a r 1） 高应力区{}5013016o o r a ≤≤≤θ，.，最大应力σmax 发生在与σ0方向相垂直的直径的两端，应力集中系数k ==σmax 03(2)有限板宽的影响 随着B a ↓，，应力集中系数k =↑σmax0（当B a ≥5时，可认为k =3） 2. 椭圆孔的受拉(压)板 [与圆孔对照]设椭圆孔的两半轴长为和b （前者与a σ0方向相垂直），则最大应力σmax 发生的位置与圆孔类似，应力集中系数k a b ==+σσmax 012 ·若a b →∞，则应尽量避免甲板开口长边沿船长方向k →∞⇒3. 矩形开口的受拉(压)板(1)实验表明最大应力发生在矩形角隅圆弧A 点 (2)应力集中系数k f b B r b a r =′=σσmax (,,)0，见书图7-64. 梯形板的弯曲(1)最大应力发生在梯形板的转角处 (2)应力集中系数k =σσmax 0，见书图7-8·若r ↑，则船楼上建端部与主体连接处应以适当的圆弧过渡以减小)应力集中k ↓⇒5. 上建端部主体上的应力集中现象分析参阅书p.225图7-12和7-13船楼：半无限平面边缘甲板室：无限大平面上σσπμπx t T x t T x x T T =⋅=⋅=⋅=⋅⎧⎨⎩+20643026..（σx x ∝1，两侧应力反号） 三、降低应力集中的方法1. 减小应力集中系数或应力集中范围k 圆孔——尽量减小其直径（）椭圆孔——使其长轴∥受力方向（）矩形孔——采用较大的圆弧（）不影响值，但可缩小范围，若则可不必加强使值下降使值下降k d t k k <⎧⎨⎪⎩⎪20 2. 采用加厚板或增设覆板，以覆盖高应力区3. 结构突变处采用过渡结构。

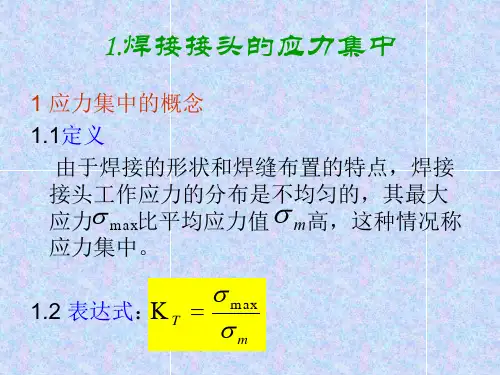

应力集中系数计算公式什么是应力集中应力集中的计算方法应力集中是指结构或构件的局部区域的最大应力值比平均应力值高的现象。

应力集中能使物体产生疲劳裂纹，也能使脆性材料制成的零件发生静载断裂。

在应力集中处，应力的最大值(峰值应力)与物体的几何形状和加载方式等因素有关。

局部增高的应力随与峰值应力点的间距的增加而迅速衰减。

由于峰值应力往往超过屈服极限(见材料的力学性能)而造成应力的重新分配，所以，实际的峰值应力常低于按弹性力学计算得到的理论峰值应力。

应力集中对构件强度的影响对于由脆性材料制成的构件，应力集中现象将一直保持到最大局部应力到达强度极限之前。

因此，在设计脆性材料构件时，应考虑应力集中的影响。

对于由塑性材料制成的构件，应力集中对其在静载荷作用下的强度则几乎无影响。

所以，在研究塑性材料构件的静强度问题时，通常不考虑应力集中的影响。

但是应力集中对构件的疲劳寿命影响很大，因此无论是脆性材料还是塑性材料的疲劳问题，都必须考虑应力集中的影响。

在无限大平板的单向拉伸情况下，其中圆孔边缘的k=3;在弯曲情况下，对于不同的圆孔半径与板厚比值，k=1.8～3.0;在扭转情况下，k=1.6～4.0。

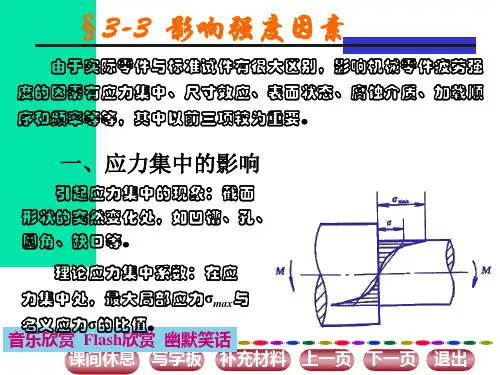

如下图所示的带圆孔的板条，使其承受轴向拉伸。

由试验结果可知:在圆孔附近的局部区域内，应力急剧增大，而在离开这一区域稍远处，应力迅速减小而趋于均匀。

这种由于截面尺寸突然改变而引起的应力局部增大的现象称为应力集中。

在I—I截面上，孔边最大应力ma某与同一截面上的平均应力之比，用a表示称为理论应力集中系数，它反映了应力集中的程度，是一个大于1的系数。

而且试验结果还表明:截面尺寸改变愈剧烈，应力集中系数就愈大。

因此，零件上应尽量避免带尖角的孔或槽，在阶梯杆截面的突变处要用圆弧过渡。

应力集中不仅与物体的形状及外形结构有关，还与选取材料有关，与外界应用环境也存在不可忽略的关系(如温度因素)，另外，在加工过程中也可能导致应力的改变，例如回火不当引起二次淬火裂纹、电火花线切割加工显微裂纹、机械设计时也难免导致某部位的应力集中。

混凝土应力分析技术规程一、前言混凝土是建筑工程中最为常见的材料之一。

在混凝土的使用过程中，应力是一个重要的参数，它能够反映混凝土的强度和稳定性。

因此，混凝土应力分析技术是建筑工程中不可或缺的一部分。

本技术规程旨在为混凝土应力分析提供一套系统的方法，以确保分析的准确性和可靠性。

二、基础知识1.混凝土的应力类型混凝土的应力类型主要有三种：拉应力、压应力和剪应力。

拉应力和压应力是混凝土中最常见的应力类型，它们通常出现在混凝土的受力部位。

剪应力则是在混凝土受到横向力作用时产生的应力。

2.混凝土的应力计算方法混凝土的应力计算方法有很多种，常见的有等效应力法、极限状态法、极限平衡法等。

其中，等效应力法是最为常用的一种方法，它可以将不同方向的应力转化为等效的拉应力或压应力。

3.混凝土的应力分析模型混凝土的应力分析模型有很多种，常见的有弹性模型、弹塑性模型、本构模型等。

其中，弹性模型是最为简单的一种模型，它假设混凝土的应力和应变呈线性关系。

弹塑性模型则更加接近混凝土的实际性质，它考虑了混凝土的弹性和塑性变形。

本构模型则是对混凝土材料本身特性的一种描述，它可以更加准确地描述混凝土的应力性能。

三、混凝土应力分析流程1.确定应力类型和受力方向首先需要确定混凝土受力的类型和方向，以便选择合适的应力计算方法和模型。

2.确定混凝土材料性质混凝土材料的性质对应力分析有很大影响，因此需要确定混凝土的弹性模量、泊松比、剪切模量等参数。

3.建立应力分析模型根据混凝土受力方向和类型，选择合适的应力分析模型，并建立相应的数学模型。

4.计算等效应力根据所选的应力计算方法，计算混凝土中不同方向的应力，并将其转化为等效的拉应力或压应力。

5.计算应力集中系数在混凝土中存在应力集中现象，需要计算相应的应力集中系数。

6.确定混凝土的极限状态根据所选的计算方法和模型，确定混凝土的极限状态，以判断其是否符合设计要求。

四、技术要点1.混凝土应力分析的准确性和可靠性取决于所选的应力计算方法和模型。

有效应力集中系数（ksi）是指在某一特定几何形状的体系中，所承受的最大应力与所受应力的最大值之比。

有效应力集中系数常用于对轴向应力集中问题进行分析。

例如，当轴向应力集中在圆柱形体的截面上时，有效应力集中系数可以表示为：
ksi = (σmax / σallow) ×Kt
其中，σmax表示所受的最大应力，σallow表示材料承载应力的最大值，Kt是圆柱形体的抗剪截面系数。

有效应力集中系数的大小取决于材料的强度和几何形状，通常在设计过程中要求有效应力集中系数小于1。

如果有效应力集中系数过大，则说明应力集中的程度较大，可能导致结构失效。
