低压配电柜技术参数

低压配电柜技术要求(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改低压配电柜技术要求(标准版)一、设备采购清单序号设备名称型号外形尺寸（mm）数量(台)备注1低压配电柜GCS1000×800×2200122台主开关柜、12台电机馈线柜二、使用条件及标准规范：2.1遵循的主要现行标准，但不仅限于下列标准的要求：GB191《包装贮运标志》GB7251《低压成套开关设备和控制设备》IEC60439《低压开关设备和控制设备组件》所有标准均会被修改，供货方在设备设计和制造中所涉及的各项规程、协议和标准必须遵循现行最新版本的中国国家标准和行业标准。

2.2环境条件a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。

b）下列环境条件适用按合同提供的所有设备和结构，特别是对于控制和仪表及电气设备的设计和选择尤其重要。

c）供货方必须保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满容量连续运行。

d）环境条件见下表1周围空气温度最高温度℃40最低温度℃-10最大日温差K25日照强度W／cm2（风速0.5m/s）0.12海拔高度m2000（高原型）3最大风速m/s29.66离地面高10m处，30年一遇10min平均最大风速4环境相对湿度（在25℃时）平均值80%5地震烈度(中国12级度标准)8水平加速度g0.3垂直加速度g0.15地震波为正弦波，持续时间三个周波，安全系数1.676污秽等级III泄漏比距≥2.5cm/kV最高运行电压条件下，制造厂根据实际使用高海拔进行修正，并提供高海拔修正值7覆冰厚度（风速不大于15m／s时）10mm三、低压配电柜技术条件3.1低压抽出式开关柜：GCS型。

MNS低压柜技术规格书1通用条款1.1供方提供的货物及其技术规范应符合本技术规范所规定的要求，也可推荐与本技术规范规格偏差很小的类似定型货物，同时提供详尽的技术偏差说明。

不得提供无明确产品型号的产品以及无明确产品型号的型式试验报告。

1.2供方应有有效的质量保证体系，提供的设备在三个及以上电力系统的变电站运行过二年以上，且在近一年未发生严重质量事故。

1.3本技术规范并未列出有关设备的全部细节，但供方提供的货物应满足本技术规范、工程设计、制造工艺标准及相关国家、制造、电力行业标准的要求。

1.5合同签定后3周内供方应提供认可图纸。

需方在收到认可图纸后2周内将确认的一份图纸寄送供方。

1.6供方应提供技术服务，负责设备现场安装、调试。

1.7供方应负责将设备运送到安装现场。

所有部件的包装应便于卸货搬运、安装。

每台设备出厂试验报告应随设备一起运送到现场。

1.8开箱最后检验在安装现场进行，设备数量、质量将逐项验收。

如发现损坏供方应负责赔偿。

1.9任何部件有严重缺陷需方拒收。

1.10现场安装调试后，由生产管理部们任意指定一台柜进行试验检查。

试验费含在报价中。

1.11处罚安装调试后发生下列问题处罚如下：1.11.1交流配电柜内主要元件与本技术规范不符（型号或型式试验）、参数不满足本技术规范要求，根据情况扣罚不符合要求元件总价的2倍或50%以至100%的合同金额。

1.11.2现场检验如有测试项目不符合制造厂说明书要求，或制造厂说明书无要求但不符合国家和电力部门有关要求，根据情况扣罚10〜50%的合同金额1.11.3在1.10的检验中如有一项不合格扣罚50%的合同金额并加试一台。

加试的设备如再有不合格项，扣罚100%的合同金额。

2设备标准GB4942.2外壳防护等级GB7251低压成套开关设备IEC439低压成套开关设备和控制设备3技术指标3.1环境温度最高温度：不高于40°C最低温度：不低于-15°C日平均温度：不大于35°C湿度：不大于90%，应考虑到由于温度的变化可能会偶然产生凝露的影响3.2海拔高度：不超过1000m3.3耐受地震能力地面水平加速度：0.2g地面垂直加速度：0.1g地震裂度：W8度4运行条件4.1工作电压：380V土10%4.2工作频率：50Hz士0.54.3保护系统:TN-C5开关柜总体要求5.1开关柜型号：MNS5.2在进线柜、母联柜装有断路器合闸、分闸指示灯、储能指示灯，电流表、电压表、电压转换开关（五位置）。

1、0.4kV 低压 GCS 柜主要开关柜及柜内主要器件（1）型式：380/220V，全金属封闭开关柜，抽出式（2）额定电压：≥380V AC（3）额定绝缘电压：≥660V AC、50HZ（4）工作频率：50HZ（5）相数：3 相（6）主母线额定短时耐受电流：80kA/1S（7）主母线额定峰值耐受电流：176kA/0.1S（8）工频耐压：2500V-1MIN（9）操作方式：ACB 为电动与手动操作，MCCB 一部分为手动操作，一部分为电动与手动操作。

（10）海拔高度：满足当地使用条件（11）开关柜配置的重要电器器件（框架断路器、塑壳断路器、微型断路器、软启动器、滤波电容、交流接触器、浪涌保护器、双电源切换开关等）应选用优质产品，不选择经济性产品，电源自动切换系统应采用成套产品。

本低压开关柜应是一台或多台低压开关电器及其保护和控制装置的组合，同时包括控制、测量、信号指示和附件以及所有内部电气和机械的连接。

（1）受电主开关：框架式断路器（A.C.B）、固定式塑壳断路器（M.C.C.B）或电源自动切换系统（ATS）（2）馈电开关：固定式塑壳断路器（M.C.C.B）和微型断路器（M.C.B）。

（3）低压控制装置包括低压一次设备（如熔断器、断路器、接触器、热继电器等）和二次系统。

按照本技术标书所附系统图的要求，将有关的一、二次设备组装在封闭的金属柜内，成为低压开关柜。

（4）抽屉式柜采用抽屉式安装单元。

（5）断路器安装方式：抽出式安装。

2、变压器普通干式变压器的铁芯采用高级、冷轧、晶粒定向排列的硅钢片叠制，铁芯结构采用五阶梯接缝，最低绝缘等级为 F 级，对变压器额定值提供最佳的性能特性。

其磁通密度必须保持在饱和状态以下。

安装铁芯的全部连接件都应是铁制件，所有的铸件在装进设备之前，应该清理并上漆。

铁芯的切割、装配和紧固须确保最小的空载损失、机械振动和噪声。

变压器和低压柜贴临布置外壳防护等级为 IP30，对于洞内变电站变压器要求防护等级达到IP54。

低压配电柜技术规范1.总则1。

1本规范书提出最低限度的技术要求，未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，制造厂商保证提供符合本规范书和有关最新标准的高质量产品. 包括技术指标、性能、结构、试验以及资料交付和技术文件等要求。

1。

2本规范书所使用的标准，如与需方报执行的标准发生矛盾时按较高标准执行。

2.设备规范2.1名称：高级型低压固定式开关柜2。

2型号:GGD型2。

3电气参数2。

3.1绝缘水平和额定工作电压a.主电路绝缘水平：工频2500V(1分钟）;b.主电路额定工作电压:交流400V；660V；c.频率:50HZ。

2。

3.2辅助电路额定工作电压a.交流：400V、230V;2。

3。

3额定电流a．母线额定电流:2500A（MAX）;b．支母线额定电流：1400A。

2。

3。

4额定短时耐受电流a.主母线结构在规定的试验条件下，1S内所能承受的电流值为100KA(有效值)。

b.中性母线结构在规定的条件下,1S内所能承受的电流值为50KA（有效值）.c.保护接地导体在规定的试验条件下，1S内所能承受的电流值为30KA(有效值）.2.3.5额定峰值耐受电流主母线及支母线结构在规定的试验条件下，所能承受的短路电流峰值140KA.2。

3.6作为保护元件(如断路器熔断器）在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA（有效值)。

3。

技术标准3。

1引用标准《低压成套开关设备和控制设备》 GB7251-2005试验依据标准：GB7251.3—2006 注：低压成套开关设备和控制设备第三部分;对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求（idt IEC439—3：2001）《塑料燃烧性能实验方法，水平法和垂直法》GB/T2408-1996《电工成套装置的导线颜色》 GB/T2681-1981《电工成套装置中的指示灯和按钮》 GB/T2681—1981《人—机界面标志标识的基本和安全规则，指示器和操作器的编码规则》 GB/T4025—2003《外壳防护等级(IP代码）》 GB4208—1983质量体系符合GB/TI9901—94，ISO9001—94标准.符合IEC—439—1（1985）标准,UTE63—410标准。

低压配电柜技术规范设备、材料的设计、制造、检查和试验必须符合国家相关标准的规范，要求供货方需提供符合本技术书及有关国标、行业标准的优质产品。

1、技术指标1.1指标文件GB1497 《低压电器基本标准》GB7251 《低压成套开关设备和控制设备》JB1284 《低压断路器》JB4012 《低压开关隔离器、开关、隔离开关及熔断器组合电器》JB2455 《低压接触器》BJ4013.1 《控制电路电器和开关元件一般要求》JB4011.1 《低压熔断器一般要求》GB4720 《指标灯和按钮的颜色》GB4942-2 《低压电气外壳防护等级》GB9466 《低压成套开关设备基本测试方法》GB/T 4942.2－1993 《低压电器外壳防护等级》GB/T 14598.13－1998《静态继电保护装置的电气抗干扰试验》GB 11463－89 《电子测量仪器可靠性试验》GB/T 6587.4－86 《电子测量仪器振动试验》GB/T 6587.5－86 《电子测量仪器冲击试验》GB 6587.6－86 《电子测量仪器运输试验》DL/T 478－2001 《静态继电保护及安全自动装置通用技术条件》JB/T 3085－1999 《电力传动控制装置的产品包装与运输规程》1.2本设备技术规范书未尽事宜，由需供双方协商确定。

1.3供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2 使用环境条件2.1 周围空气温度：最高温度: 50℃(24小时内平均值≤40℃)最热月平均温度：35℃最低温度: -10℃最大日温差: 25K2.2 海拔高度: ≤1000m2.3 最大风速: 35m/s2.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.5 地震烈度：8度2.6 污秽等级：Ⅱ级2.7 安装场所：根据需要安装在户内3. 技术条件3.1 低压配电柜柜型选择本工程项目要求采用低压抽出式开关柜（GCS系列）。

低压配电柜技术参数
一、设备基本参数
1、型式及容量：我们提供SCS型标准开闭式配电柜，其容量范围从6KVA至2500KVA；
2、设备标准：根据客户要求，采用国家标准或国际IEC标准；
3、防护等级：IP30、IP40或IP54；
4、外形构造：柜体采用焊接结构，采用冷轧卷板制成，表面静电喷塑；
5、冷却系统：
（1）通过风冷散热，配有高效风机进行强制式散热；
（2）通过油冷散热，油体采用多次循环滤油，以保证散热效果；
6、安全保护装置：具备过载、短路、外热故障等保护功能；
7、其他参数：电压等级、额定电流、接线方式等均可定制。

二、低压配电柜的投入
1、设备：
（1）控制设备：电动开关，控制开关，漏电保护器，空开，热继电器等
（2）保护设备：线圈保护器，低压测试器，空气式断路器，接地安全装置等
（3）指示设备：按钮灯钮，测量仪表，报警器等
（4）隔爆设备：隔爆灯管，隔爆键等
2、其他设施：变压器，具有良好的接地装置，具有可靠的接线设备，满足接地要求，确保安全。

三、低压配电柜的安装要求。

一、型号：GGD型使用环境：1.周围空气温度不高于+40℃,不低于-5℃;24h内的平均温度不得高于+35℃;2.户内安装使用,使用地点的海拔高度不得超过2000M;3.周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对温度例如+20℃时为90%应考虑到由于温度的变化可能会偶然产生凝露的影响;4.设备安装时与垂直面的倾斜度不超过5%;5.设备应安装在无剧烈震动和冲击的地方;以及不足使电器元件受到腐蚀的场所;特点用途：GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ,额定工作电压380V,额定工作电流至3150A的配电系统,做为动力、照明及配电设备的电能转换、分配与控制之用;GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜;产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强,结构新颖、防护等级高等特点;可作为低压成套开发设备的更新换代产品使用;技术参数二、型号：GCS型使用环境：装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统;在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为5060Hz、额定工作电压为380V400、600,额定电流为40000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低夺成套配电装置;特点用途：提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升; 功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作、使故障局限在最小范围; 母线平置式排列使装置的动、热稳定性好,能承受80/176KA短路电流的冲击;MCC柜单柜的回路数量多至22回,充分考虑了大单机容量发电厂,石化系统等行业自动化电动门机群的需要; 装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出;零序电流互感受器电缆隔室内,使安装维修方便; 同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可以部分降低对元器件短路强度的要求;抽屉单元有足够数量的二次接插件1单元及以上为32对,1/2单元为20对,可满足计算机接口和自控回路对接点数量的要求;技术参数：主电路额定电压V交流380400、660辅助电路额定电压V交流220、380400直流 110、220 额定频率Hz 5060额定绝缘电压V 6601000额定电流A 水平母线≤4000垂直母线MZZ1000 母线额定短时间耐受电流KA/1s 50、80母线额定峰值受电流KA/ 105、176工频试验电压V/lmin 主电路 2500 辅助电路 1760防护等级三、型号：GCL GCK系列使用环境： GCK电动机控制中心,GCL动力配电中心系列抽屉式低压开关柜适用于交流50HZ,额定工作电压至660V的电力系统中,作为化工、冶金、纺织、矿山等各工矿企业的电能分配及电动机控制之用;1.周围环境温度不高于+40℃；不低于5℃;并且在24h内平均温度不高于+35℃；2.空气清洁、相对湿度在最高温度为+40℃时、不超过50、在温度较低时、允许有较高的相对湿度;例如：+20℃时为90%；3.海拔不超过2000m;4.应适用于以下温度的运输和储存过程：-25℃至+55℃范围之间;在短时间内不超过24h可达+70℃,在这些极限湿度下装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作;特点用途：该配电柜属于封闭间隔型结构,它由异型钢及钢板弯制后通过组装连接的柜体和功能单元两大部分组成;技术参数:四、型号：MNS型使用环境：1.周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃;2.大气条件,空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许的有较高的相对湿度,例如+20℃时为90%,但应考虑到温度变化,有可能会偶然地产生适度的凝露;3.海拔高度不超过2000m;4.本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间,在短时间内不超过24h可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作;5.如果上述使用条件不能满足时,应由用户和制造厂协商解决;6.当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议; 特点用途：本抽出式开关柜为近期开发新产品;其技术水平达到八十年代国际先进水平;设计紧凑：比较小的空间能容纳较多的功能单元;结构通用性强,组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的需求;采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装;以200余种组装件可以组成不同方案的柜架结构和抽屉单元;安全性：大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能; 技术性能高：主要参数达到当代国际技术水平;压缩场地：三化程度高,可大大压缩储存和运输预制件的场地;装配方便：不需要特殊复杂工具;技术参数：电气性能：1.额定绝缘电压660V2.额定工作电压380V,660V3.主母线最大工作电流5500AIP00 4700AIP304.主母线短时IS耐受电流100KA有效值5.主母线短时峰值电流250KA最大值6.配电母线垂直母线最大工作电流1000A7.配电母线垂直母线短时峰值电流标准型 90KA最大值加强型 130KA最大值防护等级符合IEC529、DIN40050标准IP30对大于φ固体防护IP40对大于φ固体防护IP54对尘埃和任意方向喷溅作防护订购IP54防护等级时应与本厂协商五、XRM照明箱本产品适用于高层建筑、宾馆、住宅等建筑物;交流50HZ,额定电压380V 以下的低压配电系统中,作为实现对照明配电线路切换、漏电、过载、短路保护之用;一、使用条件：1.周围空气温度不高于+40摄氏度,不低于-5摄氏度,并且在24小时内平均温度不高于+35摄氏度;2.空气清洁,相对湿度在+40摄氏度时不超过50%,温度较低时允许有较高的相对湿度,例如：+20摄氏度为90%;3.海拔高度不超过2000米;4.安装位置应垂直放置,倾斜度不超过5摄氏度;5.安装地点在无剧烈震动和冲击的地方,及其不足以腐蚀电器元件的场所;6.在装有漏电保护元件的产品中,其安装地点的外磁场强度在任何方向不超过地磁场的5倍;二、主要规格和技术参数1.本产品主要分6、9、12、15、18、24、30、36单元供用户选用;2.最大总输入电流为20、25、32、40、50、63、100A;3.最大分路输出电流为6、10、16、20、25A;4.额定绝缘电压500V;5.额定短时耐受电流3KA;6.额定漏电动作电流,主进线路不超过100MA;单个输出电路不超50MA;7.额定漏电不动作电流为漏电动作电流的50%;8.额定漏电时间不超过秒;。

低压柜技术协议一、低压柜技术要求1、标准规范低压柜的设计，制造及检验应遵从最新的IEC和其他相关标准。

主要标准如下：IEC439-1GB7251母线槽应符合GB及ZBK相关标准。

2、设计要求2.1 使用条件：室内2.1.1 环境条件低压柜、母线槽安装在室内，室内设计温度: 最高40℃，最低-5℃。

场地标高: ～2000mm（海平面上）年均相对湿度: ～70%2.1.2 电源详细情况电压：380V，三相五线频率：50HZ短路电流：KA中性点接地方式：接地2.2 技术要求电气结构附：配电系统图一、二次原理及接线图额定电压：AC 380V进线母线联接方式：1AA5与1AA19柜顶部用120*10两片铜排并联进线母线容量：3200A 铜排120*10 两片出线主母线容量：3200A 铜排120*10 两片出线分支母线容量: 1000A 铜排80*8一片零排：铜排80*8一片地排：铜排40*5一片接线系统：三相五线频率：50HZ主母线短路耐受电流：KA(有效值)接地系统：TN-S2.3结构低压柜由固定的柜体和可抽出部件两大部分组成。

柜体分三个功能单元：母线小室、装置小室、电缆小室，功能单元采用隔板分隔。

结构形式：抽屉式柜体：2mm钢板母线：铜排，水平母线在柜顶3、供货内容及技术条件：低压进线：进线柜(1AA1柜)由顶部中间进线；1AA5柜与1AA19柜顶部母线连（见平面布置图）；低压出线：进线柜(1AA1)由主开关侧出线与水平母线连接；1AA2至1AA23一次电缆柜后出线，二次电缆柜右侧出线柜体排列：严格按柜体平面布置顺序排列1AA1、1AA2…1AA14从右到左排列，1AA15、1AA16…1AA23从左到右排列。

（无功补偿柜排后）母线槽防护等级不低于IP403.3.2 400 2#配电室：低压进线：进线柜(2AA1柜)由底部中间进线；低压出线：进线柜(2AA1)由主开关侧出线与水平母线连接；2AA2至2AA11一次电缆柜后出线，二次电缆柜右侧出线柜体排列：严格按柜体平面布置顺序排列2AA1、2AA2…2AA11从左到右排列。

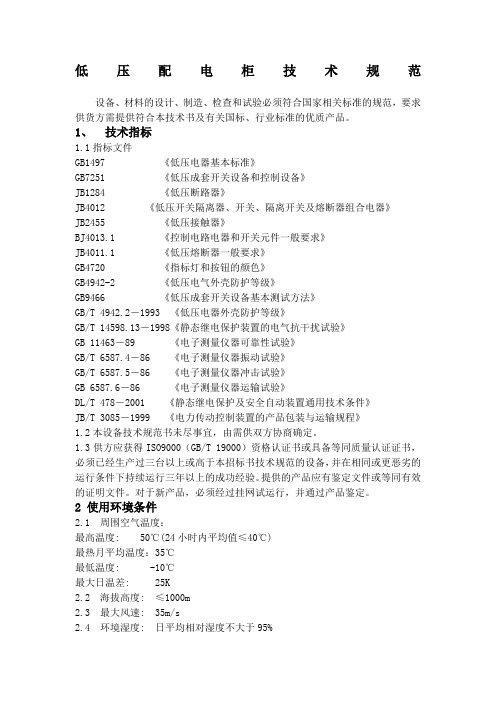

低压配电柜技术规范设备、材料的设计、制造、检查和试验必须符合国家相关标准的规范，要求供货方需提供符合本技术书及有关国标、行业标准的优质产品。

1、技术指标1.1指标文件GB1497 《低压电器基本标准》GB7251 《低压成套开关设备和控制设备》JB1284 《低压断路器》JB4012 《低压开关隔离器、开关、隔离开关及熔断器组合电器》JB2455 《低压接触器》BJ4013.1 《控制电路电器和开关元件一般要求》JB4011.1 《低压熔断器一般要求》GB4720 《指标灯和按钮的颜色》GB4942-2 《低压电气外壳防护等级》GB9466 《低压成套开关设备基本测试方法》GB/T 4942.2－1993 《低压电器外壳防护等级》GB/T 14598.13－1998《静态继电保护装置的电气抗干扰试验》GB 11463－89 《电子测量仪器可靠性试验》GB/T 6587.4－86 《电子测量仪器振动试验》GB/T 6587.5－86 《电子测量仪器冲击试验》GB 6587.6－86 《电子测量仪器运输试验》DL/T 478－2001 《静态继电保护及安全自动装置通用技术条件》JB/T 3085－1999 《电力传动控制装置的产品包装与运输规程》1.2本设备技术规范书未尽事宜，由需供双方协商确定。

1.3供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2 使用环境条件2.1 周围空气温度：最高温度: 50℃(24小时内平均值≤40℃)最热月平均温度：35℃最低温度: -10℃最大日温差: 25K2.2 海拔高度: ≤1000m2.3 最大风速: 35m/s2.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.5 地震烈度：8度2.6 污秽等级：Ⅱ级2.7 安装场所：根据需要安装在户内3. 技术条件3.1 低压配电柜柜型选择本工程项目要求采用低压抽出式开关柜（GCS系列）。

低压配电柜技术参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一、型号：GGD型使用环境：1.周围空气温度不高于+40℃，不低于-5℃。

24h内的平均温度不得高于+35℃。

2.户内安装使用，使用地点的海拔高度不得超过2000M。

3.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度（例如+20℃时为90%应考虑到由于温度的变化可能会偶然产生凝露的影响）。

4.设备安装时与垂直面的倾斜度不超过5%。

5.设备应安装在无剧烈震动和冲击的地方。

以及不足使电器元件受到腐蚀的场所。

特点用途：GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强，结构新颖、防护等级高等特点。

可作为低压成套开发设备的更新换代产品使用。

技术参数二、型号：GCS型使用环境：装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为40000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低夺成套配电装置。

特点用途：提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作、使故障局限在最小范围。

母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
