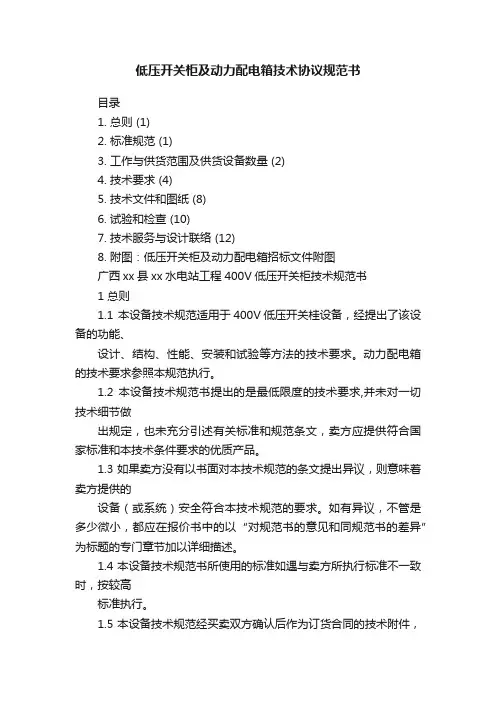

低压开关柜及动力配电箱技术协议规范书目录1. 总则 (1)2. 标准规范 (1)3. 工作与供货范围及供货设备数量 (2)4. 技术要求 (4)5. 技术文件和图纸 (8)6. 试验和检查 (10)7. 技术服务与设计联络 (12)8. 附图：低压开关柜及动力配电箱招标文件附图广西xx县xx水电站工程400V低压开关柜技术规范书1 总则1.1 本设备技术规范适用于400V低压开关桂设备，经提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。
动力配电箱的技术要求参照本规范执行。
1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。
1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。
如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。
1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过桂网试运行，并通过产品鉴定。
2标准规范2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。
2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。
低压开关柜技术协议（共5篇）第一篇：低压开关柜技术协议低压开关柜技术协议供方所提供的低压开关柜设备应满足以下要求：一、型号：MNS抽屉式。
数量：2台。
颜色：驼灰色。
尺寸：800宽*800深*2200高二、技术参数1、额定工作电压：380V/220V2、额定绝缘电压：660V3、额定频率：50Hz4、防护等级：IP305、符合标准：GB7251-2006三、技术要求1、开关柜的结构应保证维护人员的安全和便于操作、维护、巡视、维修和试验。
2、开关柜内各元器件应符合各自的技术标准（附带其合格证书，出厂试验单及详细技术资料）。
3、主母线及分支母线应采用铜母线，母线搪锡，母线相序色按新国标，TN-S系统。
4、开关柜内开关容量、数量和基本线路方案见线路方案图。
5、馈电柜断路器面板旋钮开关可挂安全挂锁。
6、进线柜面板应有综合数显表，显示各项电流、电压、有功功率、无功功率和电能计量。
馈电柜面板应有各断路器合闸指示灯。
四、元件选型1、进线柜主开关选用国产万能式断路器，隔离刀闸选用国产品牌。
2、馈电柜断路器和附件选用施耐德系列产品。
五、图纸要求1、随柜附完整配电系统图，文字符号、图例、线型应符合国标和电气专业设计规范和惯例。
2、一、二次线路原理图塑封在柜门内。
第二篇：低压开关柜壳体材料低压开关柜壳体材料低压开关柜的壳体材料主要有覆铝锌板、镀锌钢板和冷轧钢板这三种，东莞市欧申电气设备有限公司为您介绍这三种壳体材料各有什么样的特点。
覆铝锌板镀铝锌钢板是广泛应用于建材、家电、汽车、环境、机械、船舶等诸多领域的一种合金镀层钢板。
镀铝锌钢板是铝锌合金结构组成，由55%铝、43.4%锌与1.6%硅在600℃高温下凝固而组成，其整个结构由铝－铁－硅－锌，形成致密的四元结晶体的一种合金镀层钢板。
镀锌钢板1937年美国建立了第一条连续热镀锌带钢生产线，1942年在美国建成了第一条连续电镀锌带钢生产线，从进入工业性生产至今已有160多年的生产历史。
低压开关柜及动力配电箱技术协议规范书1. 引言低压开关柜及动力配电箱是电力系统中的重要组成部分，与电源之间的联系紧密，是保证电力系统正常运行的关键设备之一。
为提高低压开关柜及动力配电箱的产品质量及技术水平，本规范书制定了以下技术协议。
2. 术语及定义2.1 低压开关柜低压开关柜是供电系统中控制、保护、测量和馈电的设备，它采用低压电器成套设备组成，具有母线、开关、测量和控制元件等功能模块，其外壳及内部各组成部分必须符合国家及行业标准要求。
2.2 动力配电箱动力配电箱是低压电力配电设备，用于对工业及民用建筑区域内的进线电压进行分配和控制，在其内部实现多路短路与过载保护等功能。
动力配电箱的外壳和所有内部元器件必须符合国家和行业标准要求。
3. 设计要求3.1 性能要求低压开关柜及动力配电箱应满足以下性能要求：•可靠性：产品应具有高可靠性，各部件应能完成自身的基本功能。
•安全性：产品应满足安全性要求，能够保证人身及设备安全。
•维护性：产品的各部位应便于检修及维护，以保证其正常运行。
•环保性：产品的各个环节应符合环境保护要求，对环境不产生污染。
3.2 结构要求低压开关柜及动力配电箱应满足以下结构要求：•外形精致，尺寸标准，方便搬运及安装。
•外壳材料要求有足够的硬度，抗摔、防腐、防水、防潮、防尘。
•内部零部件良好密封，防止潮气、灰尘和异物侵入，造成危险或影响正常工作。
3.3 运行要求低压开关柜及动力配电箱应满足以下运行要求：•开关止动准确可靠，换相准确，操作轻便。
•智能电度表和保护元器件应具有自检、自动环形记录等先进功能。
•锁具可靠，坚固耐用，防盗保密。
4. 生产要求4.1 工艺流程生产过程应符合以下流程：原材料进厂→ 设计→ 检验→ 投产→ 加工→ 装配→ 检验→ 成品入库→ 出厂检验。
4.2 工艺规范生产过程中应符合国家及行业标准要求。
如各种接线、插拔、表面处理、塑封密封、机械装配、探伤、电气测试、遥控等应符合标准要求。
(合同范本)低压配电柜技术协议1. 合同目的本技术协议旨在明确双方在低压配电柜项目开展过程中的责任、义务以及各项技术规范要求，确保项目顺利实施并达到预期目标。
2. 项目基本信息•项目名称：低压配电柜技术协议•发起方：[甲方名称]•执行方：[乙方名称]•项目开始日期：[起始日期]•项目结束日期：[结束日期]3. 技术规范要求3.1 设计规范•配电柜设计应符合国家有关电气设备制造标准和相关规范要求。
•设计应考虑安全性、可靠性、可维护性和经济性，确保满足项目的需求。
•设计图纸应详细标注配电柜的主要参数、开关设备、保护装置、接线方式等信息，并清晰易懂。
3.2 材料规范•配电柜所使用的材料应符合国家或行业标准，具有良好的质量和可靠性。
•乙方应提供各种材料的合格证明，并保证所提供的材料符合设计及规范要求。
3.3 工程施工•配电柜的安装、调试和验收工作应由乙方负责，确保施工过程符合设计要求，并进行必要的测试和检验。
•施工人员应具备相应的资质和经验，并在施工过程中遵守相关安全规范，确保工作安全进行。
3.4 运行维护•乙方应提供配电柜的运行维护手册，详细说明配电柜的操作与维护流程、注意事项等。
•在项目交付后，乙方应提供一定期限的免费维护服务，并对配电柜进行定期巡检和维护，确保设备正常运行。
4. 质量保证4.1 乙方责任•乙方在项目实施过程中应确保所提供的配电柜符合设计要求和相关技术规范，并承担相应的质量责任。
•如发生质量问题或故障，乙方应及时采取修复措施，并承担相应的修复费用。
4.2 甲方责任•甲方应及时提供所需的技术资料、设备和场地等支持，确保项目顺利进行。
•在项目验收过程中，甲方应全程参与，并对项目实施过程中发现的问题提出及时的反馈和建议。
5. 交付与验收•乙方按照约定的交付日期完成配电柜的安装与调试工作，并邀请甲方进行验收。
•甲方与乙方共同进行验收，确保配电柜的功能正常、性能稳定，并达到设计要求。
•验收合格后，项目正式交付，并提交相应的验收报告和相关资料。
(合同范本)低压配电柜技术协议1. 引言本技术协议由乙方（简称“供方”）和甲方（简称“需方”）共同订立，旨在明确双方在低压配电柜技术方面的合作关系和责任分工，确保项目的顺利进行。
本协议列明了供方的技术要求和需方的权益，双方应严格按照本协议的约定执行。
2. 技术要求2.1 供方应根据需方提供的项目要求和使用环境，设计、制造和安装符合国家标准和行业标准的低压配电柜。
2.2 低压配电柜的技术参数应满足要求：电压等级：不得低于需方提供的电源电压等级要求；额定电流：满足项目所需的额定运行电流；短路容量：满足项目所需的短路容量要求；绝缘水平：符合国家标准，保证安全可靠；防护等级：满足项目的使用环境要求；过载和短路保护：低压配电柜内应配备可靠的过载和短路保护装置。
2.3 低压配电柜的外观设计应美观大方、结构牢固可靠，易于操作和维修。
3. 供方责任3.1 供方应派遣经验丰富的技术人员进行现场勘察，并与需方进行沟通，确保对于项目要求的充分了解。
3.2 供方应按照合同要求，制定详细的制造计划和安装方案，并及时将计划提交给需方审核。
3.3 供方应严格按照制造计划和安装方案执行，并在制造和安装过程中及时与需方沟通，并及时处理遇到的问题和风险。
3.4 供方应保证低压配电柜在交付后的一定期限内保修，对于因供方原因导致的质量问题，供方应免费提供维修和更换服务。
3.5 供方应提供低压配电柜的技术培训和使用说明，以确保需方对设备的正确使用。
4. 需方责任4.1 需方应及时提供项目要求和使用环境的详细信息，包括但不限于电压等级、额定电流、短路容量、防护等级等。
4.2 需方应审核供方的制造计划和安装方案，并及时提出修改意见或确认。
4.3 需方应配合供方的现场勘察和沟通工作，提供所需的支持和配合。
4.5 需方应对供方提供的低压配电柜进行验收，并在交付后及时反馈供方，确保设备的正常运行。
5. 保密条款5.1 本技术协议签订后，双方应对对方提供的技术资料和商业机密信息保密，未经对方同意，不得向第三方披露或使用。
编号：_____________ 400V低压开关柜技术协议买方：___________________________卖方：___________________________设计单位：_________________________签订日期：_______年______月______日买方：卖方：设计单位：1.总则1.0.1本设备技术协议书适用于XX项目一期2X600MW新建工程400V交流厂用低压开关柜及其附属设备。
本协议书提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.0.2卖方提供的设备应是符合本技术要求、适用于交流额定电压400V、额定频率50HZ的火力发电厂厂用电系统、完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。
1.0.3本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书要求的优质产品。
1.0.4本技术协议书使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.0.6招标时附图仅作招标用，不能作为制造依据，制造需另见订货图。
1.0.7附图中注明为靠墙布置的开关柜，其结构应满足本技术协议书的规定。
1.0.8本技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.9本技术协议书未尽事宜，由买、卖双方协商确定。
1.0.10 本工程全面采用KKS编码标识系统。
卖方所提供的设备和技术文件（包括图纸）采用KKS标识系统。
卖方采用买方提供的标准；标识原则、方法和内容由设计院提供。
2.工程概况云南XX电厂打铁坝厂址位于XX，到XX县城的公路距离约34km。
西距县级XX 区约10km。
厂址大部分场地位于XX中，XX河自北向南流过厂址，XX河为电厂排水受纳水体。
XX沟灰场在厂址XX1.6km，XX山煤矿区位于厂址的南面。
低压柜技术协议书甲方（以下简称“甲方”）：_____________________地址：_____________________________________法定代表人（或授权代表）：_________________职务：_____________________________________联系电话：_________________________________乙方（以下简称“乙方”）：_____________________地址：_____________________________________法定代表人（或授权代表）：_________________职务：_____________________________________联系电话：_________________________________鉴于甲方需要采购低压柜，并委托乙方提供相应的技术支持和服务，双方本着平等互利的原则，经协商一致，达成如下技术协议：第一条技术要求1.1 乙方应根据甲方提供的技术参数和规格要求，提供符合国家标准和行业规范的低压柜产品。
1.2 低压柜应具备以下基本功能：_____________________1.3 乙方应保证低压柜的安全性、可靠性和稳定性，并提供必要的技术文档和操作手册。
第二条供货范围2.1 乙方应向甲方提供以下低压柜及相关配件：_____________________2.2 乙方应提供低压柜的安装、调试和培训服务。
第三条质量保证3.1 乙方保证所提供的低压柜产品符合甲方的技术要求，并在质保期内承担因产品质量问题引起的责任。
3.2 质保期为低压柜安装调试完毕之日起____年。
第四条交货时间与地点4.1 乙方应在合同签订后____天内完成低压柜的生产，并在____天内交付甲方。
4.2 交货地点为甲方指定地点：____________________。
第五条安装与调试5.1 乙方负责低压柜的现场安装和调试工作，并确保设备正常运行。
低压开关柜及动力配电箱技术协议规范书命令记录1.一般规则12.标准规范13.工作和供应范围以及供应设备的数量24.技术要求45.技术文件和图纸86.测试和检查107.技术服务和设计联络128.附图:低压开关设备和配电箱招标文件附图1一般1.1本设备技术规范适用于400伏低压开关设备。
提出了设计、结构、性能、安装和试验等方法的技术要求。
配电箱的技术要求按本规范执行。
1.2本设备技术规范规定了最低技术要求，没有规定所有技术细节，也没有完全引用相关标准和规范。
卖方应提供符合国家标准和本技术条件要求的高质量产品。
1.3如果本设备技术规范中使用的标准与卖方实施的标准不一致，以较高的标准为准。
1.4该设备的技术规格由买方和卖方确认，作为订单合同的技术附件，与合同文本具有同等法律效力。
1.6供应商应获得ISO9000(GB/T19000)资质证书或同等质量证书，所提供的产品必须通过国家强制性安全认证，即CCC(中国义务的证书)和3C认证检验报告:两份认证文件或同等有效证书。
新产品必须经过挂网试运行，并通过产品鉴定。
2标准规范2.1合同设备包括卖方从其他制造商处购买的所有附件和设备。
这些附件和设备应符合相应标准、规范或法规的最新版本或修订版本的要求。
除非另有规定，它们将包括投标期间有效的任何修改和补充。
2.2除非合同中另有规定，否则必须遵守最新的国家标准、国际电工委员会标准和国际单位制标准。
如果采用合资或合作产品，还应遵守用户的国家标准。
如果上述标准不一致，应遵循高标准。
2.3本条款中规定的标准应作为设计和制造的基础。
采用的标准必须是最新版本。
如果标准之间有冲突，应以高标准为准。
本合同必须遵循以下(但不限于)技术规范:(1)《低压开关设备和控制设备》GB/T14048.1(2)低压设备和控制设备(3)成套低压开关设备GB7251-(4) IEC439-1“低压成套开关设备和控制设备”(5) GB4942.2“低压电器保护等级”(6)《电气测量仪器设计技术规程》SDJ9-87(7)《导线和电器选型设计技术规定》2.4上述法律和标准规定了最基本的要求。
低压开关柜技术协议需方：供方：供方所提供的低压开关柜设备应满足以下要求：一、型号：GCK。
数量：9面。
颜色：驼灰色。
尺寸：满足图纸要求。
二、技术参数：1、额定工作电压：380V2、额定绝缘电压：660V3、额定频率：50Hz±1％4、防护等级：IP305、符合标准：GB7251-2005三、技术要求：1、开关柜的结构应保证运行人员的安全和便于操作、维护、巡视、维修和试验。
2、开关柜内抽屉进出系统为蜗杆传动方式。
3、相同功能抽屉单元具有良好的互换性，抽屉具有工作位置、试验位置、分离位置三种状态。
4、开关柜内安装板、抽屉等均作镀锌处理，电缆出入口应采取密封圈以便电缆进出。
5、开关柜部分成三个区域：电器设备区、母线区和电缆区，三个区域之间用钢板隔开。
6、进线柜、母联柜内的主母线及所有分支母线均应套热缩管（材料为福照交联PE阻然材料），且抽屉柜内必须装安全活门，当抽屉抽出和插进时，活门相应关闭和打开。
7、抽屉柜内的分支母线必须用镀锌板封闭，每组进线触头均有透视窗，以便检查维修。
8、开关柜内各元器件应符合它各自的技术标准（附带其合格证书，出厂试验单及详细技术资料）9、主母线及分支母线应采用铜母线，主母线铜排接头处压花搪锡，分支母线全部搪锡，母线相序色标按新国标。
10、开关柜内端子应留有不少于10％的备用端子，二次回路采用BVR型绝缘铜芯线。
11、单元抽屉与门之间应设机械联锁，只有当开关处于分闸时门才可打开。
四、元件选型1、进线、母联柜主开关选用ABB公司的Emax系列产品。
2、塑壳断路器、接触器选用ABB公司的S、A系列产品。
3、热继电器选用西门子公司3UAe系列产品。
4、微机电动机保护监控装置选用上海华建电力设备有限公司LM-30系列产品。
五、图纸要求1、文字符号、图例均按国家新标准；2、统一以端子号代替线芯号；3、端子排中，应注出外引对方端子号；4、每回路有控制原理图塑封贴在柜门内。
六、资料交付：供方应向需方提供如下资料五套，随机发运：1、装箱单2、柜内二次接线原理图，二次接线图和端子排列图3、安装、调试、使用、维护说明书七、现场技术服务：供方技术人员应在本合同安装期间，到现场进行技术服务，其内容包括：1、指导设备的安装，协助安装验收。
低压配电柜合同协议书范本Word模板1. 合同协议书的目的和背景本合同协议书旨在定义供应商（简称“甲方”）与需方（简称“乙方”）之间关于低压配电柜的购买、交付和付款等事项的协议和约定。
2. 合同条款和条件2.1 产品描述甲方将按照乙方的要求提供低压配电柜的设计、制造和交付。
该产品应符合乙方提供的技术规范和性能要求。
2.2 交付日期甲方将在合同签署后的30个工作日内完成低压配电柜的制造和交付。
如因不可抗力等原因导致交付延迟，甲方应提前书面通知乙方，并商定新的交付日期。
2.3 付款条款乙方应在合同签署后的15个工作日内支付合同总金额的30%作为预付款，剩余的70%在收到低压配电柜交付后的15个工作日内付清。
2.4 质量保证甲方将对所提供的低压配电柜提供12个月的质量保证期，保证产品在正常使用和维护情况下的质量问题。
在保证期内，如有质量问题，甲方将负责维修或更换。
2.5 知识产权甲方将保留低压配电柜的知识产权。
乙方不得将甲方的知识产权用于任何商业用途或侵犯其它相关法律法规。
2.6 合同终止若一方违反合同条款并经提醒后未进行纠正，对方有权宣布合同终止。
终止合同后，双方应协商解决任何未完成的事项，并退还已支付的款项。
2.7 违约责任对于未能履行合同义务的一方，应承担相应的违约责任。
违约方应赔偿守约方因此遭受的合理损失。
3. 其他事宜3.1 本合同一式两份，甲乙双方各执一份。
3.2 任何合同变更或修订应经双方书面同意并签署补充协议。
3.3 本合同的解释和履行适用的法律法规。
3.4 本合同自双方签署之日起生效，有效期为三年。
3.5双方因履行本合同发生争议的，应友好协商解决；协商不成的，应提交有管辖权的人民法院解决。
甲方（供应商）：________（签字）乙方（需方）：________（签字）日期：________（年）____（月）____（日）。
目录1. 总则 (1)2. 标准规范 (1)3. 工作与供货范围及供货设备数量 (2)4. 技术要求 (4)5. 技术文件和图纸 (8)6. 试验和检查 (10)7. 技术服务与设计联络 (12)8. 附图：低压开关柜及动力配电箱招标文件附图1总则1.1本设备技术规范适用于400V低压开关柜设备，经提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。
动力配电箱的技术要求参照本规范执行。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。
1.3本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。
1.4本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 供方应获得£09000（ GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC （Chi na Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2标准规范2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。
2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。
如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。
2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。
本合同必须遵照执行的技术规范如下（但不限于此）：（1）《低压开关设备和控制设备》GB/T14048.1（2）《低压设备和控制设备》GB1408（3）《低压成套开关设备》GB7251-（4）《低压成套开关设备和控制设备》IEC439-1（5）《低压电器防护等级》GB4942.2（6）《电测量仪表装置设计技术规程》SDJ9-87（7）《导体和电器选择设计技术规定》SDGJ142.4上述法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受,使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
2.5当标准、规范之间出现矛盾时，卖方应将矛盾情况提交用户，以便在开始生产前制定解决方案。
2.6所有螺栓、双头螺栓、管螺纹、螺栓夹及螺终应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
3工作与供货范围及供货设备数量3.1工作及供货范围（1）400V低压开关柜设备的设计、制造、试验和供货；（2）与400V低压开关柜设备配套的设备及元器件的设计、制造、试验供货；（3）安装400V低压开关柜设备所需的全部配件及安装材料；（4）提供备品备件、专用工具维护设备；（5）400V低压开关柜设备正常工作的其他附件；（6）全部设备包装运至电站安装现场工程师指定的地点，参加工地验收；（7）提供图纸、安装使用说明书、技术资料、试验资料等；（8）提供现场安装、试验、试运行的技术指导监督服务；（9）负责与它相关辅助设备、配套设备供货商之间的协调。
3.2供货设备数量3.2.1低压开关柜供货数量：4技术要求4.1设备名称400V低压成套开关设备4.2额定参数4.2.1 额定工作电压: 400V4.2.2 额定绝缘电压: 690V4.2.3 额定频率: 50Hz4.2.4 额定冲击耐受电压（峰值）：8kV4.2.5 额定电流: <1000A4.2.6 额定短时耐受电流（方均根值）：50〜85Ka (1s)4.2.7 额定峰值耐受电流: 105kA (0.11s)4.2.8 额定限制短路电流:4.2.9 额定熔断短路电流:4.2.10 额定分散系数:4.3技术性能要求4.3.1 柜架和外壳4.3.1.1设备的柜架为垂直地面安装的自撑式组装结构4.3.1.2柜体的结构应允许电缆从顶部和底部进入柜体4.3.1.3柜架和外壳应用足够的强度和钢度，应能承受所安装元件重量及短路时所产生的电动力。
同时不因成套设备的吊装、运输等情况而变形，影响设备的性能。
柜体颜色根据厂家提供的色板由业主选定。
4.3.1.4外壳防护等级应不低于IP40。
4.3.2通风孔4.3.2.1通风孔的设计和安装应使得当熔断器、断路器在正常工作时或在短路情况下没有电弧或可熔金属喷出。
4.3.2.2通风孔的尺寸、形状有安装位置不应使整个外壳的强度有明显的下降。
4.3.2.3通风孔的位置不应降低外壳的防护等级。
4.3.2.4外壳顶部的通风孔应用覆板遮盖。
4.3.3元件要求433.1柜架式断路器柜架断路器应符合下列主要技术要求：(1)为满足工程项目的初期、近期、远期的不同电负荷的变化，断路器应采用现场可调型，可调范围宽阔，可调参数包含：长延时的时间和倍数，短延时的时间和倍数，速断的倍数。
对重要负荷还应提供接地故障保护。
可以用控制单元上面的按键对电流进行微调(1A以内)，可以根据断路器中的功率和电流设定卸载和再连接参数，可以显示最近十次脱扣和报警记录，可以在控制单元上面看到主触头磨损情况和操作次数，必须具有中文显示。
(2)为减少设备品备件的数量，断路器内的常用部件要求各规格可互换。
常用部件至少包含：脱扣器、合闸线圈、分励线圈、各种辅助触点。
供用户使用的辅助触点应满足4常开4常闭的要求。
(3)断路器应为模块化设计，增加或取消部分功能时，仅在内部进行，不应影响开关柜。
(4)断路器极限分断能力为65KA/400〜415Vac,要求lcs=100%lcu。
(5)断路器必须可以两台叠装而不必留出安全距离。
(6)断路器必须是抗湿热产品。
(7)框架断路器应为施耐德MT等同档次国际知名品牌产品，并通过国家强制安全认证，即CCC (China Compulsory Certification)。
4.3.3.2塑壳断路器塑壳断路器应符合下列主要技术要求：(1)断路器必须是抗湿热产品。
(2)断路器极限分断能力至少为25kA/400〜415Vac,要求lcs=100%lcu。
为了更好的保护系统设备，减少短路电流对设备的冲击及破坏，要求塑壳断路器能够快速切断故障短路电流，故障短路电流应在60ms内切断，大于25倍额定电流的故障电流可在10ms内切断；为保证系统的选择性，减少短路故障影响的范围，要求供货厂家提供完全选择性表格和级联配合表。
4.3.3.3所有同型号、同规格、同参数的断路器应能互换。
4.3.4.6应提供适当的导轨，以便容易移动和插入可移动的断路器单元。
并应提供止挡或指示器以精确定位在“接通”和“试验”位置。
4.347当断路器处于试验位置时，控制回路应允许就地操作。
4.348当断路器处于试验或隔离位置时，断路器的远方操作回路应断开。
4.3.4.9对塑壳断路器的操作手柄，应在抽出单元门关闭的情况下清晰地显示断路器是在合、分位置，并能在抽出单元门外操作断路器。
4.3.4.10功能单元抽屉与母线的接触良好，适于频繁抽出、性能优良的产品。
二次隔离元件应选用航空隔离插头。
4.3.4.11装于柜体上的继电器，应能防止断路器或其他电器设备正常操作振动而误动动作。
4.3.4.12装在开关柜内的元件，应选择专业制造厂家的产品，对强制认证的元件应具有认证标志。
4.3.5对备自投装置及测量表计的具体要求400V进线开关柜上配置1台备自投装置，用于400V两双电源的备自投。
对备自投装置及测量表计的具体配置见附图。
4.3.6联锁，应提供如下辅助开关和机械联锁：4.3.6.2安装一只位置开关，当断路器从“接通”位置抽出时应动作。
该位置开关在断路器回复到“接通”位置之前，它应保持在动作的位置上。
位置开关是用来使断路器从“接通”位置抽出时将断路器从“远方”变换到“就地”控制的。
4.3.6.3功能单元与小室的门必须设置机械联锁。
当主开关（断路器或熔断器式刀开关）处于分断位置，门才能打开，否则门打不开。
4.3.6.4为了防止未经允许的操作，主开关的操作机构应能使用挂锁将其锁在分断位置上，采用空气开关的应有防跳继电器。
4.3.6.5当特殊需要，可设置一个解锁机构，以便主开关处于接通位置时，也能将门打开。
4.3.6.6功能单元（抽屉）应设有独立的门，可实现关门操作；同时抽屉应有防跌落装置，防止操作时因用力过猛，发生抽屉跌落。
4.3.6.7主厂房内电源为直流220V，合闸线圈为直流220V。
要求控制回路及跳合闸线圈在额定直流电压80〜120%变化范围内，设备应可靠的动作。
4.3.7 主母线和分支母线4.3.7.1主母线、分支母线及接头，都应有绝缘防护。
437.2母线材料应选高导电率的铝材料制造。
当采用螺栓连接时，每个连接头应不少于两个螺栓。
437.3绝缘导线应选用铜质多股胶线。
4.3.7.4额定电流超过630A的铜母线，在搭接部位要求搪锡或镀银。
4.3.7.5应设置垂直母线关闭遮板，当抽出单元抽出时，可以防止意外触及垂直母线。
4.3.8接线4.3.8.1端子排的额定电压应不小于500V，额定电流不小于5A，具有隔板、标号线套和端子螺丝。
每个端子排都应有相应的编号。
电流端子的额定电流应不小于20A。
4.3.8.2控制回路的导线均选用绝缘电压不小于500V,截面不小于1.5mm2的多股铜胶线。
导线两端均要标以导线编号，导线任何的连接部分不能焊接。
电流互感器回路导线截面不小于4mm2。
4.3.9其它要求4.3.9.1控制和表计开关分别采用相同外形与手把的通用组合开关，相同用途的开关把手操作方向一致。
4.3.9.2开关柜的外形应平整美观，内外表层颜色由买方与设计院商定。
5技术文件和图纸5.1 一般要求5.1.1卖方提供的资料应使用国家法定单位制即国际单位制，语言为中文。
5.1.2资料的组织结构清晰、逻辑性强。
资料内容要正确、一致、清晰、完整、满足工程要求。
5.1.3卖方资料的提交要及时充分，满足工程进度要求。
在合同生效后一个月内给出全部的技术资料清单和交付进度，并经工程师确认。
5.1.4对于其他没有列入合同技术资料清单，却是工程的设计、设备的安装、监造、运行、维护、检修必需的文件和资料，一经发现卖方也应及时免费提供。
5.1.5对于卖方提交的不符合要求的图纸，工程师不将图纸退回卖方，只书面通知卖方不符合要求的图纸名称，并要求卖方修改后重新提交图纸。
由于重新修改图纸，推迟合同规定的交图时间，影响工程进度时，将认为卖方延误工期，并应承担违约罚款。
